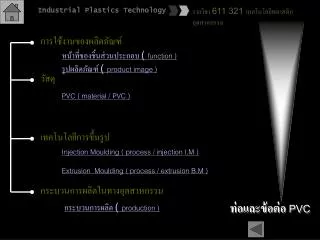

  1. Industrial Plastics Technology รายวิชา 611 321 เทคโนโลยีพลาสติกอุตสาหกรรม การใช้งานของผลิตภัณฑ์ หน้าที่ของชิ้นส่วนประกอบ ( function ) รูปผลิตภัณฑ์ ( product image ) วัสดุ PVC ( material / PVC ) เทคโนโลยีการขึ้นรูป Injection Moulding ( process / injection I.M ) Extrusion Moulding ( process / extrusion B.M ) กระบวนการผลิตในทางอุตสาหกรรม ท่อและข้อต่อ PVC กระบวนการผลิต ( production )

  2. Industrial Plastics Technology รายวิชา 611 321 เทคโนโลยีพลาสติกอุตสาหกรรม ( 1 / 2 ) หน้าที่ของชิ้นส่วนประกอบ ท่อตรง • เป็นท่อ PVC มีหน้าที่ส่งผ่านน้ำ ซึ่งมีหลายขนาดแล้ว แต่ว่าเราจะนำไปใช้งานในลักษณะไหน โดยปกติจะมีการสูญเสียหัวน้ำ ( Head Loss ) อันเนื่องมาจากความเสียดทานของน้ำกับผิวสัมผัสภายในของท่อ ในระบบการไหลภายใต้แรงดัน โดยทั่วๆ ไปนิยมใช้สมการของ Hazen Williams เนื่องจากการใช้ค่อนข้างสะดวก และให้ค่าที่น่าเชื่อถือ โดยเฉพาะการนำไปใช้กรณีที่ท่อมีความยาวมากๆ เช่น ระบบท่อประปา เป็นต้น • ข้อต่อตรง • มีหน้าที่เชื่อมต่อกับท่อตรง ซึ่งเรานำข้อต่อตรงมาใช้งาน เมื่อท่อตรงมีความยาวของท่อมาก ถ้าท่อที่ใช้มีความยาวมาก อาจจะเกิดการโค้งงอ และหักของท่อได้ หรือถ้าเกิดการชำรุดของท่อ ก็สามารถที่จะเปลี่ยนท่อเป็นช่วงๆ ได้ ดังนั้นจึงใช้ข้อต่อตรงเพื่อช่วยในการต่อท่อที่มีความยาวมากๆ • ข้อต่อข้องอ 90 องศา • มีหน้าที่แยกทางไหลของน้ำ จะใช้ประโยชน์ได้มากภายในตึก เพราะมีลักษณะเป็นมุม สามารถประยุกต์ใช้กับบริเวณพื้นที่ที่ซับซ้อน ท่อและข้อต่อ PVC

  3. Industrial Plastics Technology รายวิชา 611 321 เทคโนโลยีพลาสติกอุตสาหกรรม ( 2 / 2 ) ข้อต่อสามทาง 90 องศา • มีหน้าที่แยกทางไหลของน้ำ ใช้ในงานจำพวกระบายน้ำซึ่งจะรวมน้ำทิ้งจากหลายๆ ที่รวมเป็นท่อเดียว หรือในระบบจ่ายน้ำที่สามารถจ่ายน้ำได้หลายทิศทาง หรืออาจใช้ในการติดตั้งวาล์ว ซึ่งในข้อต่อจะมีการสูญเสียหัวน้ำเกิดขึ้น เรียกว่า Minor Losses ซึ่งมีค่าน้อยมากจึงไม่ค่อยมีการคำนึงถึง แต่ถ้าเป็นระบบการไหลของน้ำที่มีระบบท่อสั้นๆ และมีอุปกรณ์ข้อต่อมากมาย Minor Losses จะเป็นตัวแปรที่ต้องนำค่ามาคำนวณเพื่อหา Head Loss ทั้งหมดที่เกิดขึ้นของระบบท่อ ท่อและข้อต่อ PVC

  4. Industrial Plastics Technology รายวิชา 611 321 เทคโนโลยีพลาสติกอุตสาหกรรม ( 1 / 4 ) กระบวนการผลิต ( production ) Extrusion ท่อน้ำ PCV ในขั้นนี้ของผสม PCV Compound จะถูกถ่ายเทไปยังขบวนการ Extrusion และจะถูกส่งต่อไปที่ Hopper ที่เครื่อง Extrusion แล้วป้อนเข้าสกรูคู่( twin screw )ที่หมุนสวนทางกัน( counter rotating )เพื่อให้ PVC เคลื่อนที่ออกไปอย่างรวดเร็ว ป้องกันการสลายตัวแล้วอัดผ่านหัว die ที่เป็นรูปทรงกระบอกออกมาเป็นลำท่อ ในขณะที่อ่อนตัว และร้อนซึ่งจะง่ายต่อการปรับขนาดเรียกว่า Calibrating System มี 2 วิธีคือ - ระบบสูญญากาศ ( vacuum ) วิธีนี้นิยมใช้กับท่อขนาดเล็ก และบาง - ระบบอัดลม ( pressure ) วิธีนิยมใช้กับมท่อขนาดใหญ่ และท่อหนา กรรมวิธีการผลิตข้อต่อแบบงอ 90 องศา PVC ผลิตได้ 2 วิธี Extrusion แล้วเข้าเครื่องตัดท่อ การที่จะเลือกใช้วิธีใดนั้น ขึ้นอยู่กับขนาดของท่อ ถ้าเส้นผ่านศูนย์กลางของท่อที่ต้องการทำมีค่าตั้งแต่ 4” ขึ้นไปก็ทำวิธีนี้ - การขึ้นรูปทำหลังจากที่เราได้ท่อที่มาจากการ extrusion แล้ว ตัดท่อให้ได้ขนาดตามที่ต้องการ ท่อและข้อต่อ PVC

  5. Industrial Plastics Technology รายวิชา 611 321 เทคโนโลยีพลาสติกอุตสาหกรรม ( 2 / 4 ) • - นำทรายมาบรรจุลงในท่อ แล้วปิดปากท่อทั้ง 2 ด้านด้วยแผ่นเหล็ก • - จากนั้นจุ่มลงอ่างน้ำมันร้อน หรือนำน้ำมันร้อนมาราดลงที่ท่อก็ได้ เมื่อถูกความร้อนก็จะอ่อนตัว จากนั้นให้นำไปใส่ลงในแบบพิมพ์ให้มีมุมงอตามต้องการ • - นำท่อที่ดัดแล้ว เททรายออก เข้าเครื่องที่ทำให้ปลายท่อบาน ทำการ cooling โดยใช้น้ำ • Injection Moulding • เหมาะกับลักษณะการคลุกเคล้า หลอมละลาย และแรงเฉือนพอสมควร • - นำเม็ด PVC เติมลงในกรวยเติมแบบพิเศษ • จากนั้นเม็ด PVC จะผ่านเข้าข้างใน BARREL ที่มีสกรู ช่วงอัดจะเริ่มมีร่องของสกรูที่ตื้นขึ้นเพื่อเพิ่มกำลังอัดจนถึงช่วงส่ง • เมื่อ PVC หลอมเหลวจะถูกฉีดออกมาจากหัวฉีดชนิดสั้น เพื่อให้ PVC เหลวเข้า MOULD อย่างรวดเร็ว • ทำการฉีด PVC หลอมเข้าสู่ mould ที่ตั้งไว้ที่ 150 องศา อาจรักษาความดัน ( hold pressure ) เพื่อให้ PVC เหลวร้อนเต็ม mould จนแข็งตัวพอที่จะเปิด mould ได้ • จากนั้นหัวฉีดถอยออก แล้วทำการเปิด mould แล้วกระทุ้งชิ้นงานออกมา • กรรมวิธีการผลิตข้อต่อ 3 ทางรูปตัว T ของ PVC • เสนอโดยรูป ท่อและข้อต่อ PVC

  6. Industrial Plastics Technology รายวิชา 611 321 เทคโนโลยีพลาสติกอุตสาหกรรม ( 3 / 4 ) ท่อและข้อต่อ PVC กรรมวิธีการผลิตข้อต่อ 3 ทางรูปตัว T ของ PVC

  7. Industrial Plastics Technology รายวิชา 611 321 เทคโนโลยีพลาสติกอุตสาหกรรม ( 4 / 4 ) กรรมวิธีการผลิตข้อต่อ 3 ทางรูปตัว T ของ PVC ท่อและข้อต่อ PVC

  8. Industrial Plastics Technology รายวิชา 611 321 เทคโนโลยีพลาสติกอุตสาหกรรม กระบวนการผลิต ( production ) ท่อและข้อต่อ PVC FLOW CHART

  9. Industrial Plastics Technology รายวิชา 611 321 เทคโนโลยีพลาสติกอุตสาหกรรม ท่อและข้อต่อ PVC
