Der Arbeitsplatz Halbleiter-Grundlagen Leitungsmechanismen p-n-Übergang , Diodenkennlinie Transistor Leuchtdioden Versu

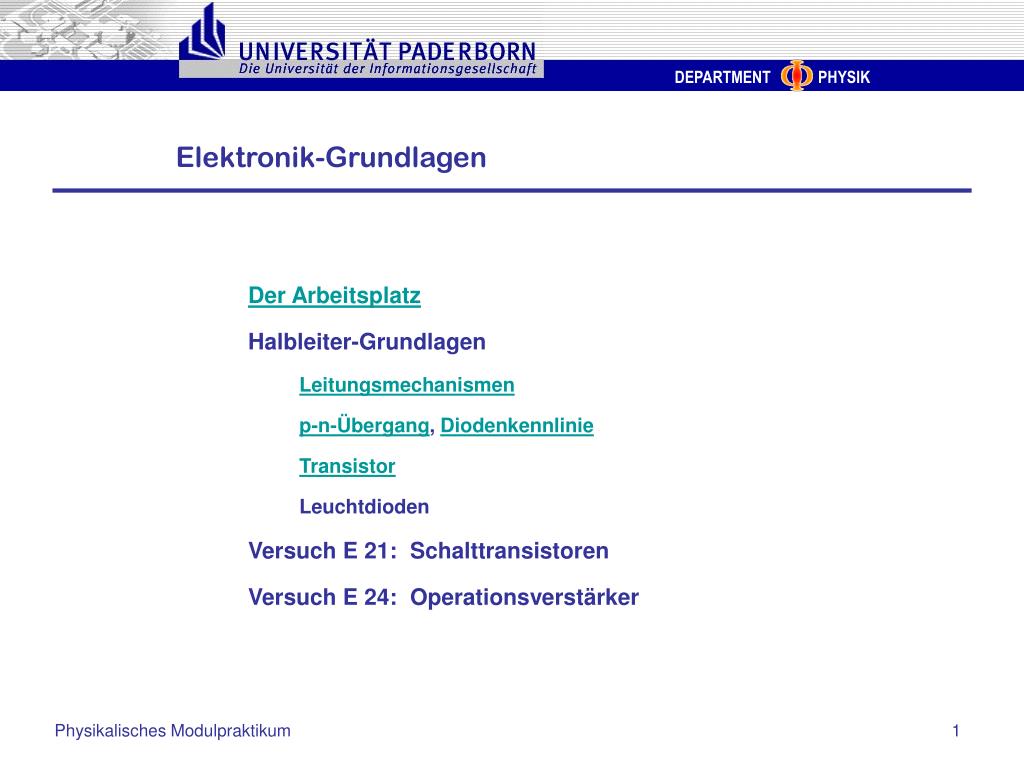

1. Der Arbeitsplatz • Halbleiter-Grundlagen • Leitungsmechanismen • p-n-Übergang, Diodenkennlinie • Transistor • Leuchtdioden • Versuch E 21: Schalttransistoren • Versuch E 24: Operationsverstärker 1

2. Versuch E 21: Schalttransistoren • statische Schaltstufe: 6,5 V Steckbrett-Layout 6,5V – ULED = 5 V 5V / 5 mA = 1 kW 2

3. Versuch E 21: Schalttransistoren • dynamische Schaltstufe: 6,5 V Steckbrett-Layout 47 kW 1 kW IB = 6V /47 kW = 0,13 mA IC = 200 * 0,13 mA = 25 mA IC_max = 5 mA >> Sättigung Verlauf Basisspannung 3

4. Versuch E 21: Schalttransistoren • monostabile Kippschaltung: 6,5 V Steckbrett-Layout 4

5. Versuch E 21: Schalttransistoren • astabile Kippschaltung: 6,5 V Steckbrett-Layout 5

6. Versuch E 24: Operationsverstärker • Idealer OV: RE- =  RE+ =  RA = 0 UA = vdiff (U+ - U-) vdiff 6

7. +15 V -15 V • Versuch E 24: Operationsverstärker • realer OV: RA = 10..100 W RE >> 106W vdiff> 106 7

8. Versuch E 24: Operationsverstärker • Umkehrverstärker: U+ = U- = 0 V I1 = UE / R1 I2 = UA / R2 I1 + I2 = 0 UA = - UE * R2 /R1 8

9. Versuch E 24: Operationsverstärker • Umkehrverstärker: Versuchsschaltung 9

10. Versuch E 24: Operationsverstärker • Umkehrintegrierer: 10

11. Versuch E 24: Operationsverstärker • Umkehrintegrierer: Rechteckspannung 11

12. Versuch E 24: Operationsverstärker • Umkehrintegrierer: Frequenzgang Sinus-Signal verwenden Aussteuerungsgrenze beachten Diagramm doppel-logarithmisch 12

13. U1 U2 U3 Funktion Messgerät Spannung Strom 0..20 V 0..0,8 A U1 0..20 V 0..0,8 A U2 0..7 V 0..3 A U3

14. Die Ausgänge sind potentialmäßig voneinander unabhängig - + 0 V

15. 0 V Konvention für Kabelfarben: + = rot -= blau 0 V = schwarz - +

22. R1

23. R1

24. R1
