  1. فصل اول Introduction تنظیم: محمدعلی عظیمی

  2. ISPs categories: Internet Service Providers (ISPs) categories: • Tier-1 ISPs • شرکت های مخابراتی بسیار بزرگ که ظرفیت شبکه سازی را ایجاد می کنند و بستر سازی می کنند و معمولاً با کاربران نهایی ارتباطی ندارند. • (such as UUNet, Sprint, Qwest, XO Network, and AT&T) • Tier-2 ISPs • معمولاً شبکه سازی نمی کنند بلکه خطوط را از دسته اول اجاره می کنند و وظیفه ی تامین سرویس برای گروه بعدی را دارند. • (such as America Online and Broadwing.) • Tier-3 ISPs • شرکت هایی که به کاربران نهایی خدمات ارایه می کنند. • (such as Verizon and RCN)

  3. Network map of a Tier-1 ISP, XO Network

  4. Point of Presence (POP): روتر هایی که به کاربران نهایی سرویس می دهند را POP می گویند.

  5. Three distinct backbone design paradigms of Tier-1 ISPs. Sprint AT&T Level 3 national network infrastructure

  6. Routers in the Market Popular Enterprise, Edge, and Core Routers in the Market

  7. Replacing a Cluster of Mid-size Routers with Large-Capacity Scalable Routers

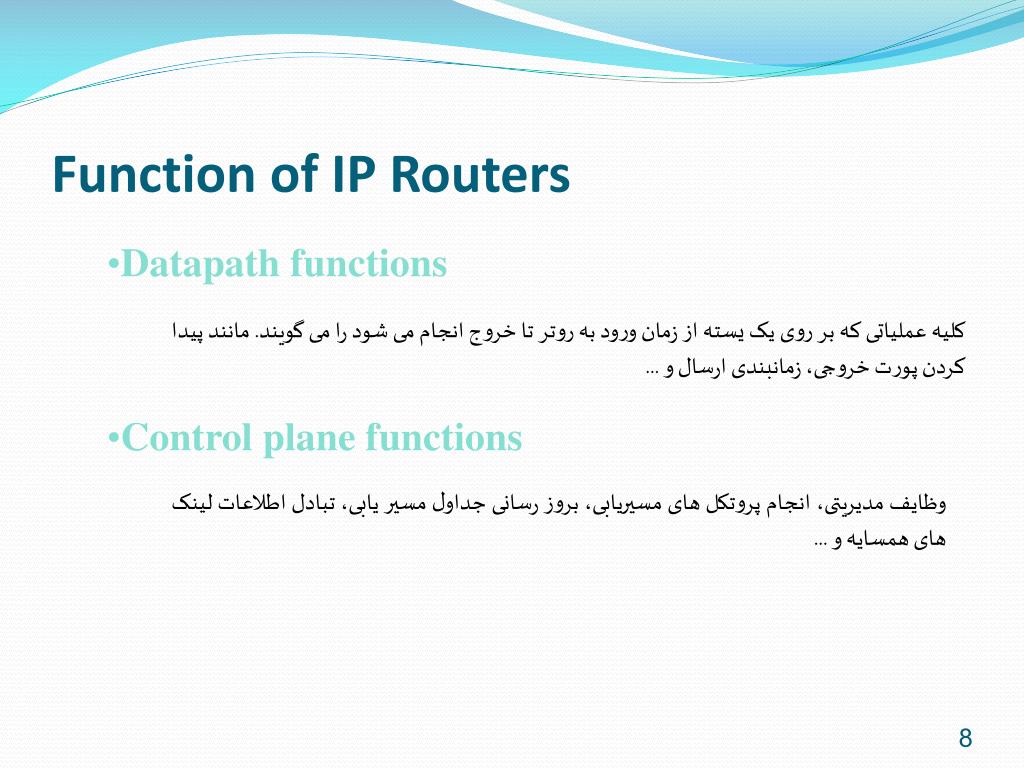

  8. Function of IP Routers • Datapath functions • Control plane functions کلیه عملیاتی که بر روی یک یسته از زمان ورود به روتر تا خروج انجام می شود را می گویند. مانند پیدا کردن پورت خروجی، زمانبندی ارسال و ... وظایف مدیریتی، انجام پروتکل های مسیریابی، بروز رسانی جداول مسیر یابی، تبادل اطلاعات لینک های همسایه و ...

  9. Router Architectures Router architectures generally fall into two categories: centralized (Fig. a) and Distributed (Fig. b).

  10. Typical Router Architecture

  11. Line Card Components Components of a Line Card: • Transponder, • Framer, • Network Processor (NP), • Traffic Manager (TM), And • Central Processing Unit (CPU).

  12. Multi-Rack Router System Multi-rack router system

  13. Commercial Core Router Examples: Cisco System’s Carrier Routing System (CRS-1) Juniper Network’s T640 TX-Matrix

  14. Juniper Network’s T640 TX-Matrix

  15. T640 Routing Node

  16. Cisco System’s Carrier Routing System (CRS-1)

  17. Design of Core Routers Design goals of core routers generally fall into the following ategories: • Packet Forwarding Performance, • Scalability, • Bandwidth Density, • Service Delivery Features, • Availability, • Security,

  18. Router/Switch Design Issues • Memory Speed, • Packet Arbitration, • QoS Control, • Optical Interconnection, • Power Consumption, • Flexibility,

  19. IP Network Management Network Management System Functionalities: (FCAPS) • Fault Management (FM), • Configuration Management (CM), • Accounting Management (AM), • Performance Management (PM), • Security Management (SM).

  20. Network Management Architecture NMS Architecture

  21. EMS Architecture
