  1. 17/12/2010 1er Bilan Soutenanceprojet tutoré Actionneur MIDI 16 voies pour « vibraphone en verre » Florian FAUCHER Matthieu BOUILDE 2e année GEII (2010/2011) TUTEUR : M. Stéphane BRETTE Projet Tutoré

  2. Plan: • I Cahier des charges • II Planification • III Commande des marteaux • Dimensionnement des composants • Test sur la plaque • IV Normes MIDI • Qu’est ce que le MIDI ? • Analyse d’une trame Projet Tutoré

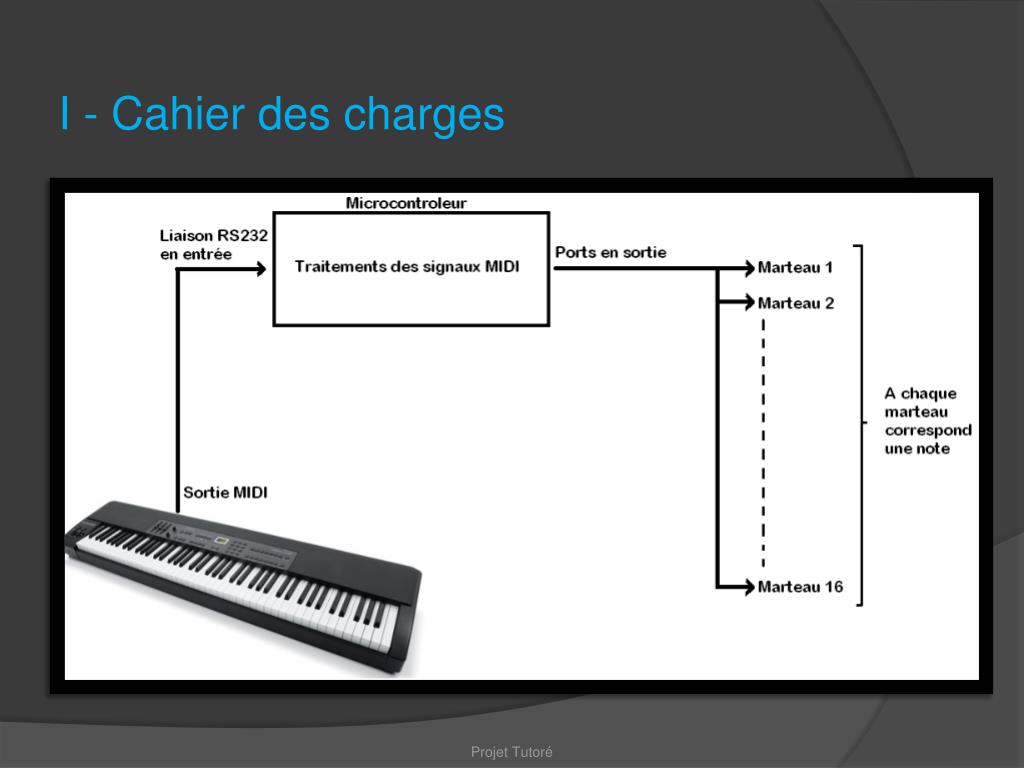

  3. I - Cahier des charges Projet Tutoré

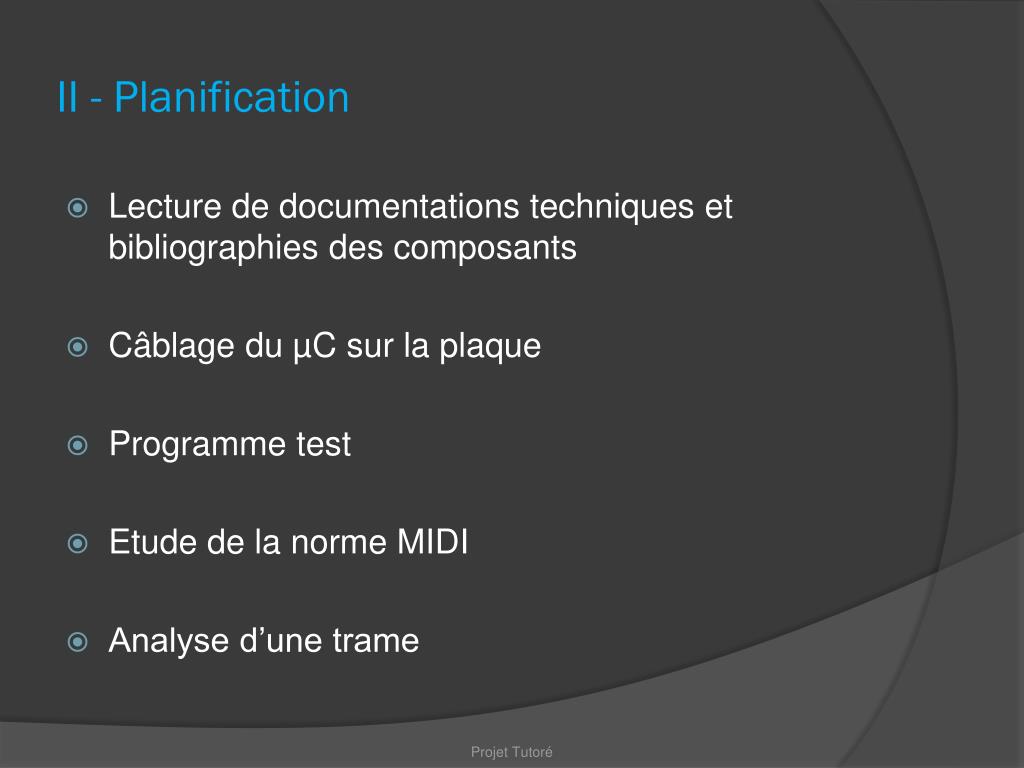

  4. Lecture de documentations techniques et bibliographies des composants Câblage du µC sur la plaque Programme test Etude de la norme MIDI Analyse d’une trame II - Planification Projet Tutoré

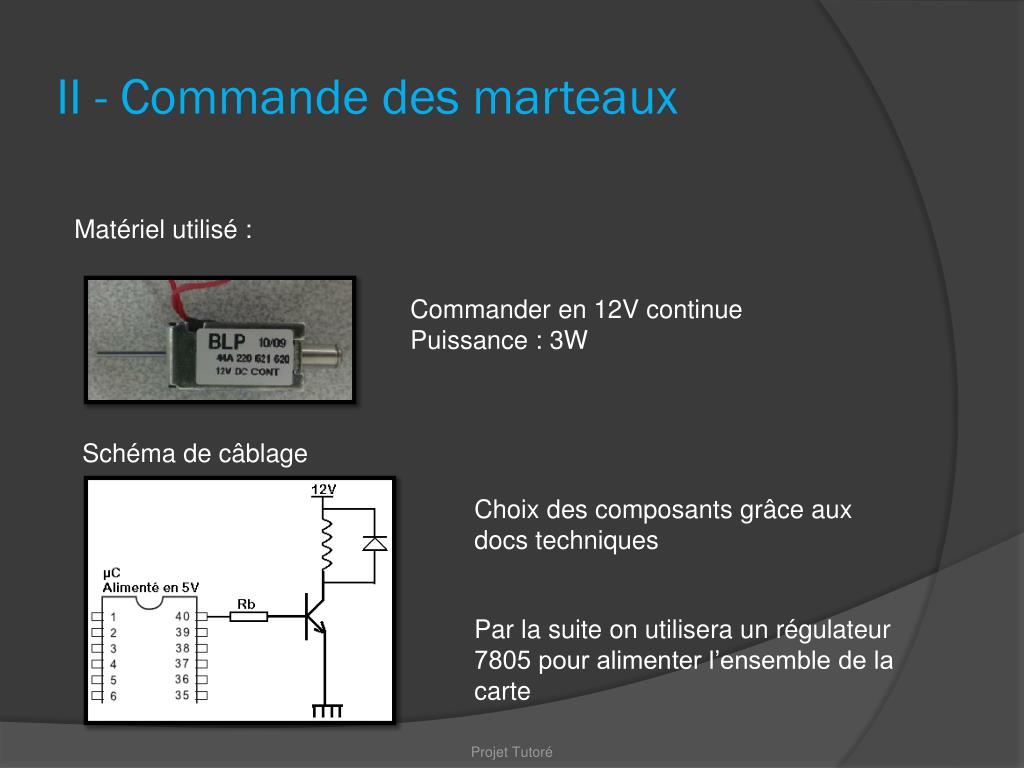

  5. II - Commande des marteaux Matériel utilisé : Commander en 12V continue Puissance : 3W Schéma de câblage Choix des composants grâce aux docs techniques Par la suite on utilisera un régulateur 7805 pour alimenter l’ensemble de la carte Projet Tutoré

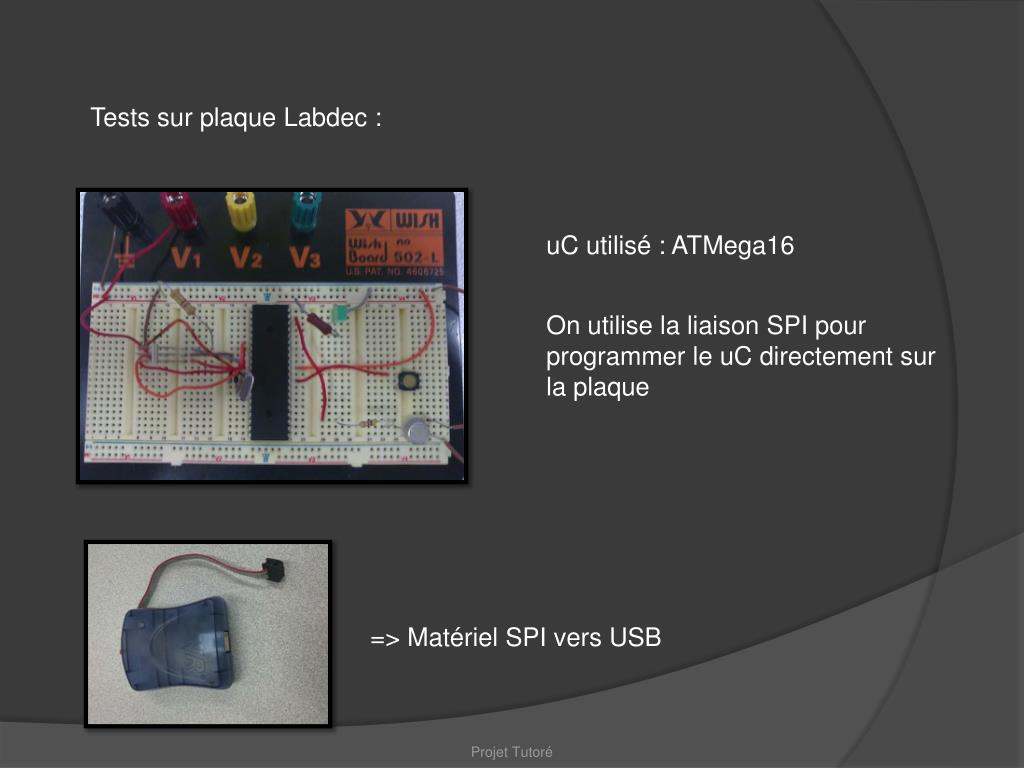

  6. Tests sur plaque Labdec : uC utilisé : ATMega16 On utilise la liaison SPI pour programmer le uC directement sur la plaque => Matériel SPI vers USB Projet Tutoré

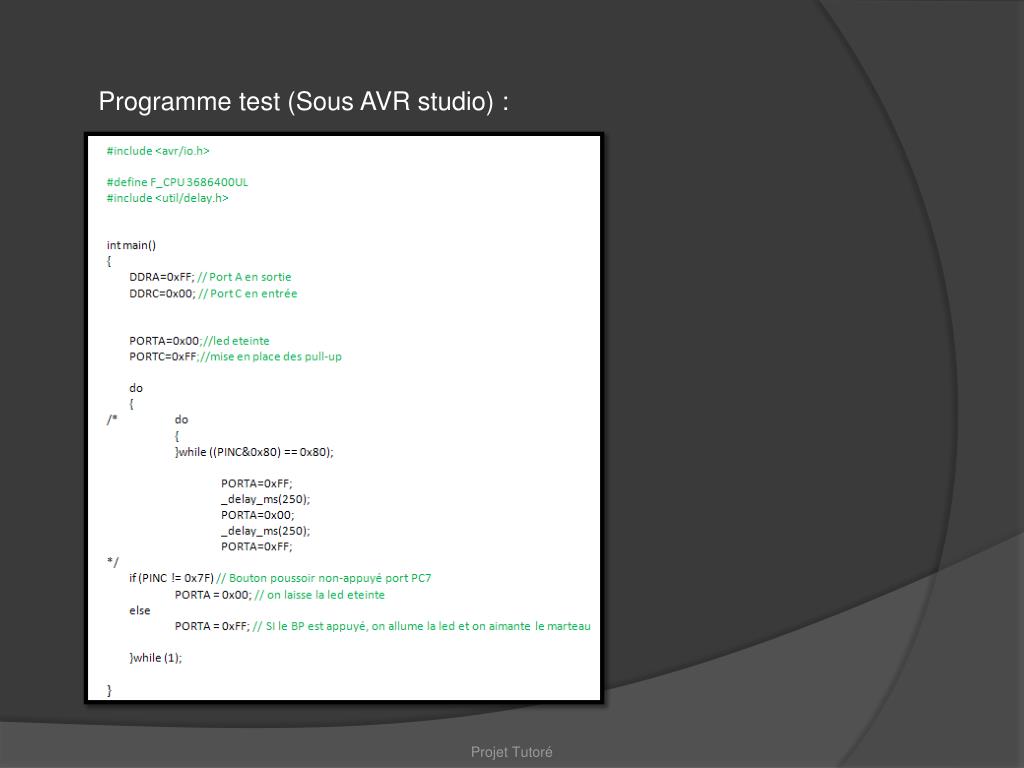

  7. Programme test (Sous AVR studio) : Projet Tutoré

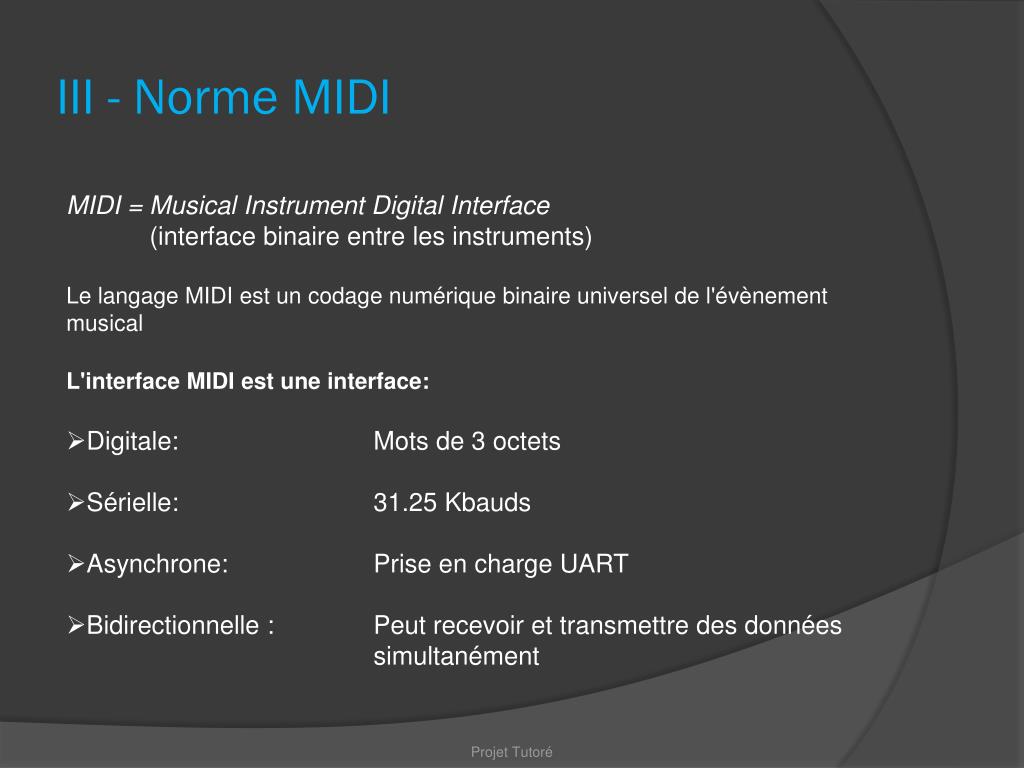

  8. III - Norme MIDI • MIDI = Musical Instrument Digital Interface (interface binaire entre les instruments) • Le langage MIDI est un codage numérique binaire universel de l'évènement musical • L'interface MIDI est une interface: • Digitale: Mots de 3 octets • Sérielle: 31.25 Kbauds • Asynchrone: Prise en charge UART • Bidirectionnelle : Peut recevoir et transmettre des données simultanément Projet Tutoré

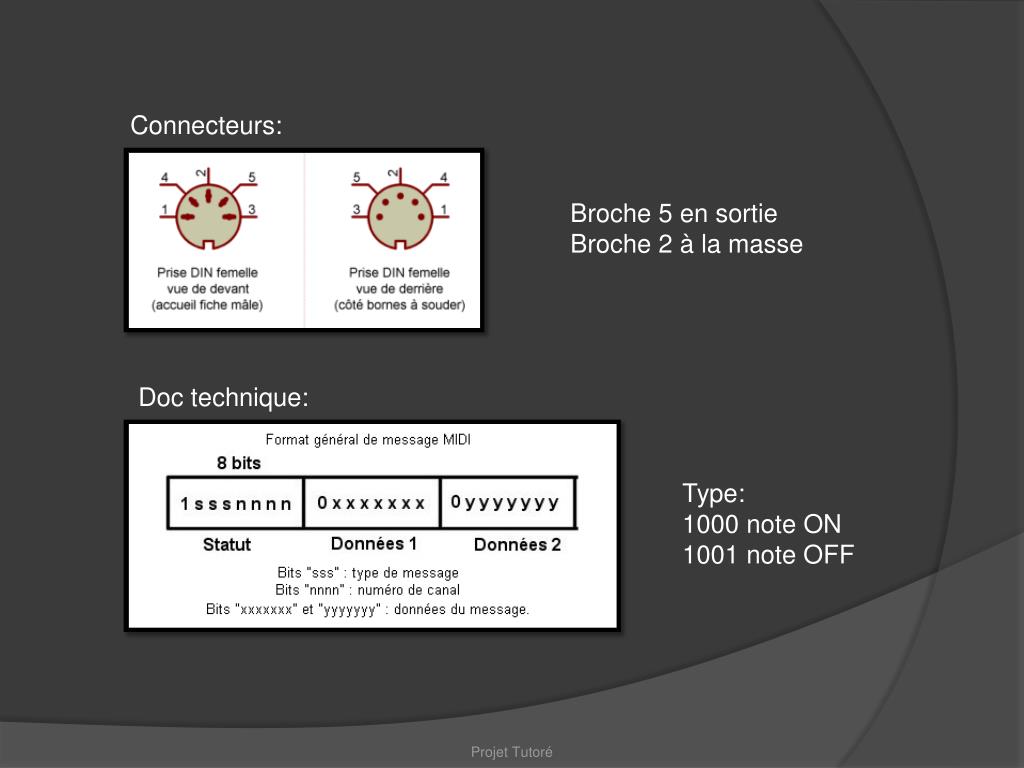

  9. Connecteurs: Broche 5 en sortie Broche 2 à la masse Doc technique: Type: 1000 note ON 1001 note OFF Projet Tutoré

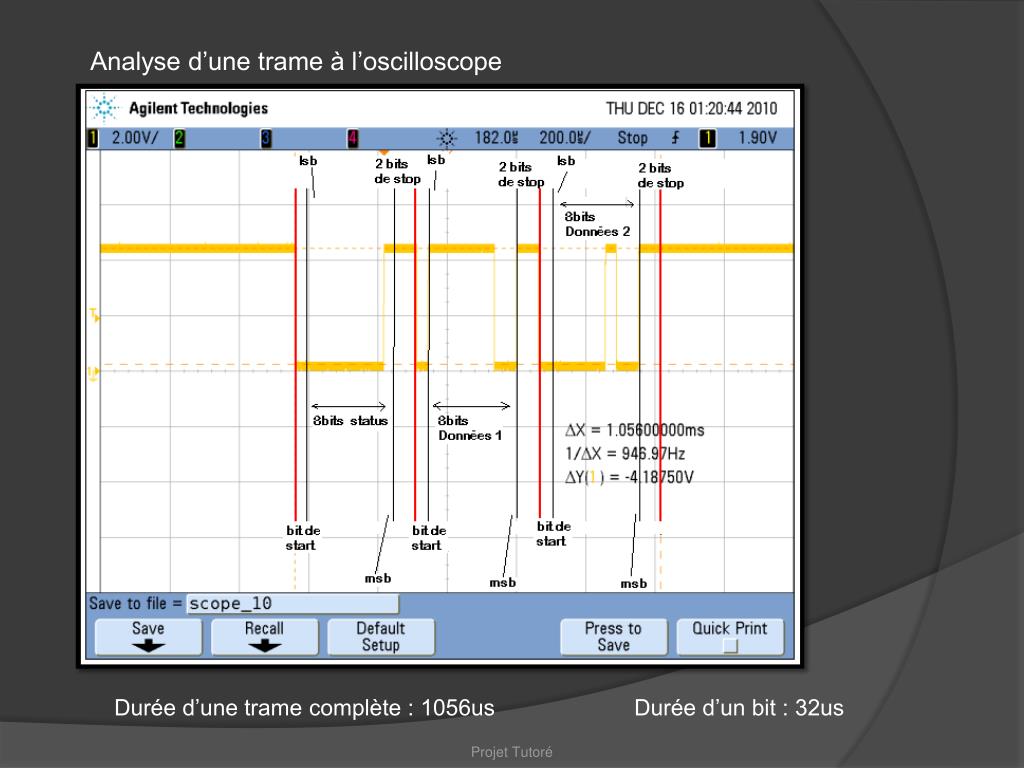

  10. Analyse d’une trame à l’oscilloscope Durée d’une trame complète : 1056us Durée d’un bit : 32us Projet Tutoré

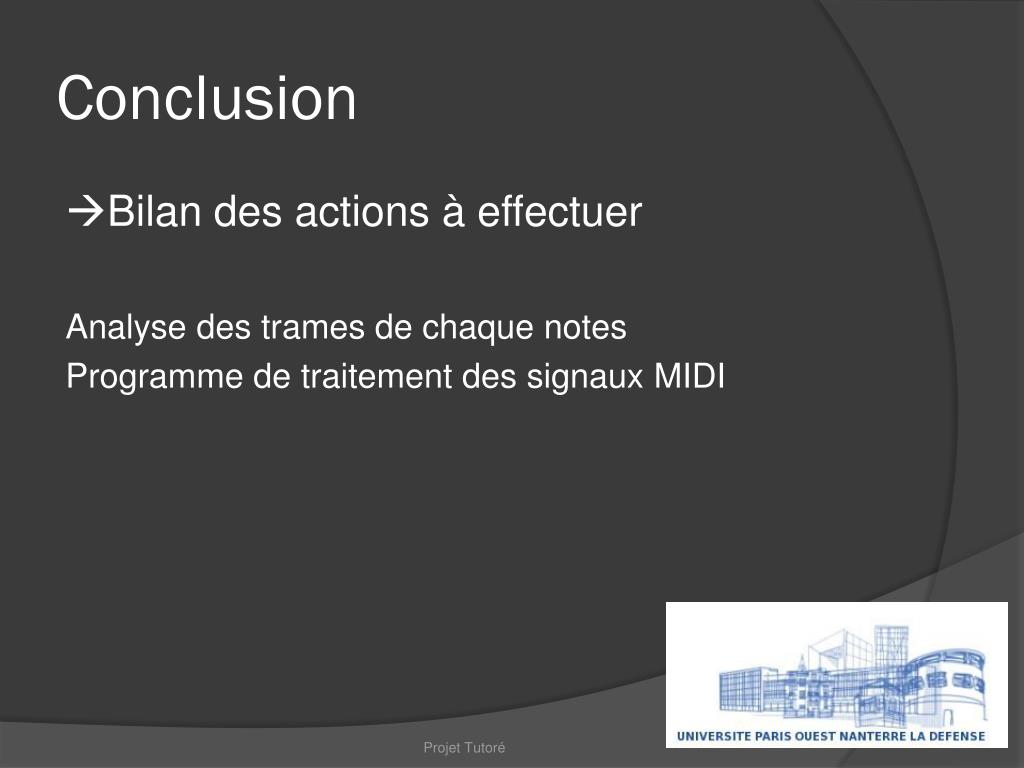

  11. Conclusion Bilan des actions à effectuer Analyse des trames de chaque notes Programme de traitement des signaux MIDI Projet Tutoré
