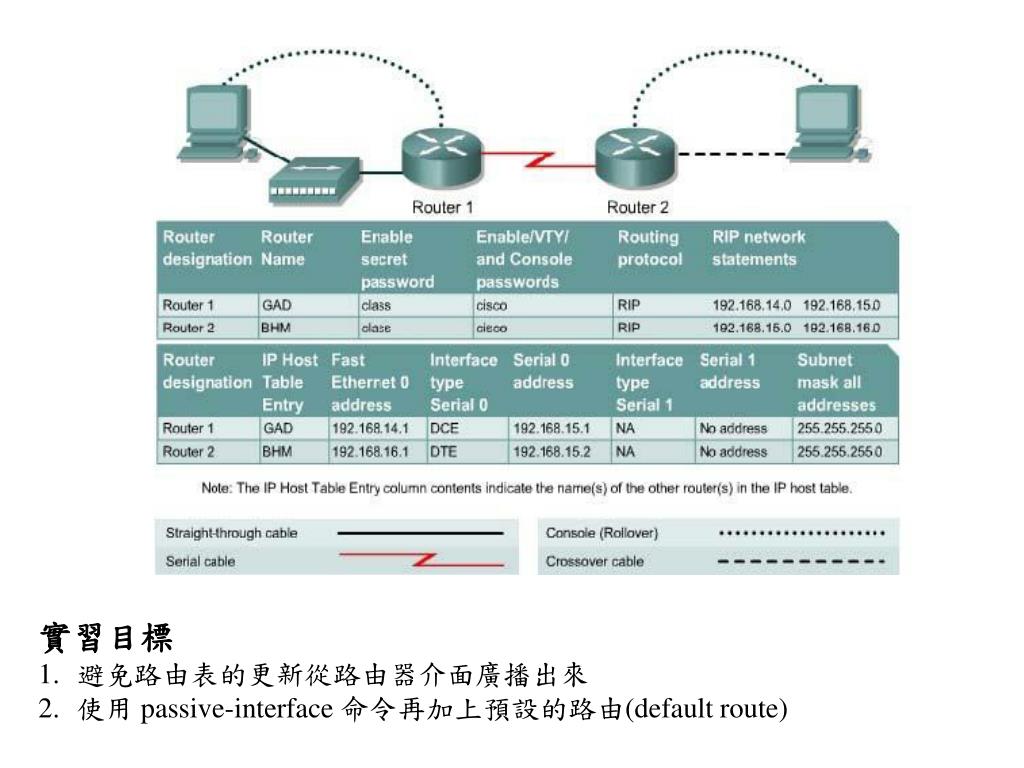

  1. 實習目標 • 避免路由表的更新從路由器介面廣播出來 • 使用 passive-interface 命令再加上預設的路由(default route)

  2. 步驟 1-1依照圖表設定GAD router 和BHM router BHM GAD 依照圖表設定二台router的名稱為GAD和BHM, 並且設定其enable的密碼和console 0的密碼。 如上二張圖紅框所示。

  3. 步驟 1-2依照圖表設定GAD router 和BHM router BHM GAD 設定GAD和BHM的vty的密碼, 如上二張圖紅框所示。

  4. 步驟 1-3依照圖表設定GAD router 和BHM router BHM GAD 設定GAD和BHM ethernet port的IP位址和遮罩, 並且要輸入 no shutdown,表示開啟介面。 如上二張圖紅框所示。

  5. 步驟 1-4依照圖表設定GAD router 和BHM router BHM GAD 設定GAD和BHM serial 0 的IP位址和遮罩, 並且要輸入 no shutdown,表示開啟介面。 因為GAD是連接DCE接頭,所以要多輸入clock rate 56000這行。 如上二張圖紅框所示。

  6. 步驟 1-5依照圖表設定GAD router 和BHM router BHM GAD 在GAD和BHM router的整體設定模式下,輸入router rip, 這是要用來設定動態路由協定。 如上二張圖紅框所示。

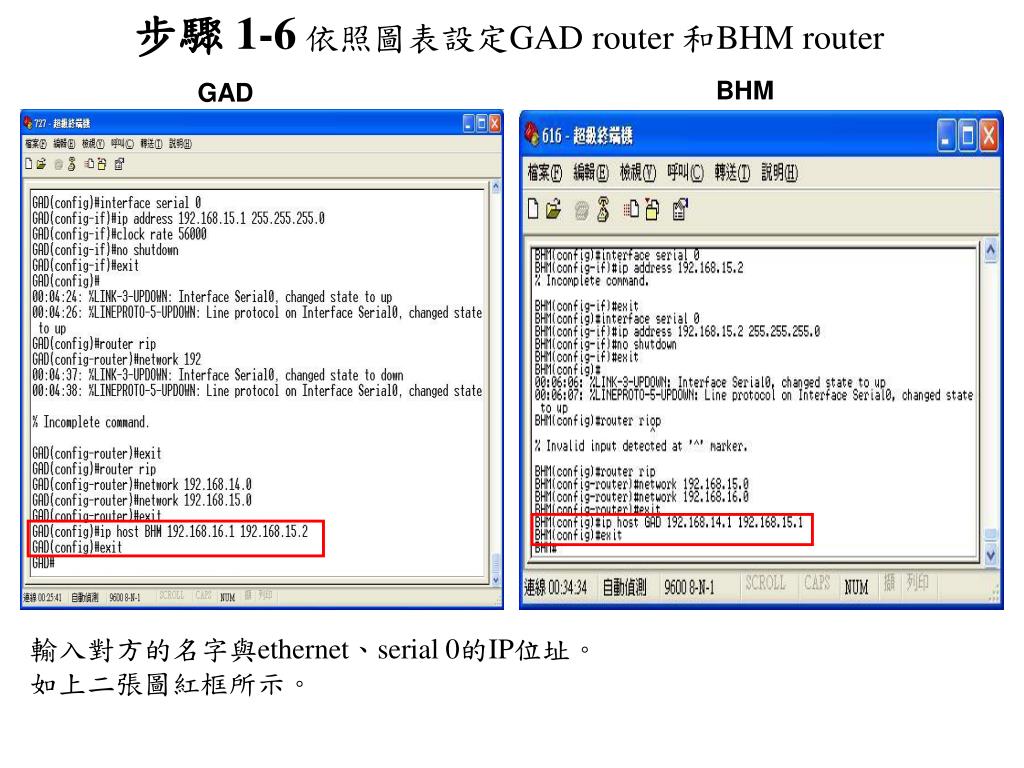

  7. 步驟 1-6依照圖表設定GAD router 和BHM router BHM GAD 輸入對方的名字與ethernet、serial 0的IP位址。 如上二張圖紅框所示。

  8. 步驟 2儲存先前所做的設定 BHM GAD 在GAD和BHM裡輸入copy running-config startup-config, 這是要儲存前面所做的設定,等待數秒鐘後,出現[OK]就表示儲存完畢。 如上二張圖紅框所示。

  9. 步驟 3設定與GAD和BHM相連的PC BHM GAD 到兩台PC上設定IP位址、遮罩及預設匣道。 如上面二張圖所示。

  10. 步驟 4驗証GAD和BHM的連接是否正常 BHM GAD 在GAD和BHM裡,輸入ping+對方PC的IP, 如果出現五個”!”,表示前面所做的設定及接線都成功。 如上二張圖紅框所示。

  11. 步驟 5-1檢查基本的路由設定 BHM GAD 在GAD和BHM裡,輸入show ip protocol, 這會顯示出此router的通訊協定設定為RIP。 如上二張圖紅框所示。

  12. 步驟 5-2檢查基本的路由設定 BHM GAD 在GAD和BHM router的特權模式底下,輸入 show ip route, 這是要用來檢查這2台router的IP路由表,C是表示相連的網路R則是RIP。 如上二張圖紅框所示。

  13. 步驟 6-1檢查RIP routing的更新 在GAD的特權模式底下,輸入debug ip rip, 這是要驗証router是否由介面送出更新表給BHM。 由上圖可發現更新表會從ethernet0和serial0這兩個介面送出。 如上圖紅框所示。

  14. 步驟 6-2檢查RIP routing的更新 在GAD裡輸入 undebug all,這是命令是要關掉所有的debug命令。 如上圖紅框所示。

  15. 步驟 7-1停止GAD送更新路由表到BHM 在GAD的特權模式裡,輸入router rip,並且輸入 passive-interface serial 0。 這個指令是會停止傳送GAD的路由表到BHM。 如上圖紅框所示。

  16. 步驟 7-2停止GAD送更新路由表到BHM 在BHM的特權模式裡,輸入debug ip rip evens, 就會顯示出沒有辦法接收到由GAD傳送的路由表。 如上圖紅框所示。

  17. 步驟 7-3停止GAD送更新路由表到BHM 在BHM的特權模式裡,輸入no debug all,這會停止顯示debug的訊息。 如上圖紅框所示。

  18. 步驟 8-1增加default route(預設路由) 在BHM的整體設定模式裡,設定default route, 因為BHM沒有辦法送更新的路由表到外界,所以要多增加一個default route。 如上圖紅框所示。

  19. 步驟 8-2增加default route(預設路由) 在BHM的特權模式裡,輸入 show ip route, 會顯示出S*,這就是前面所設定的default route。 如上圖紅框所示。

  20. 步驟 9再次驗証GAD和BHM的連接是否正常 在GAD裡,ping BHM的PC,如果出現五個”!”就表示設定成功。 如上圖紅框所示。
