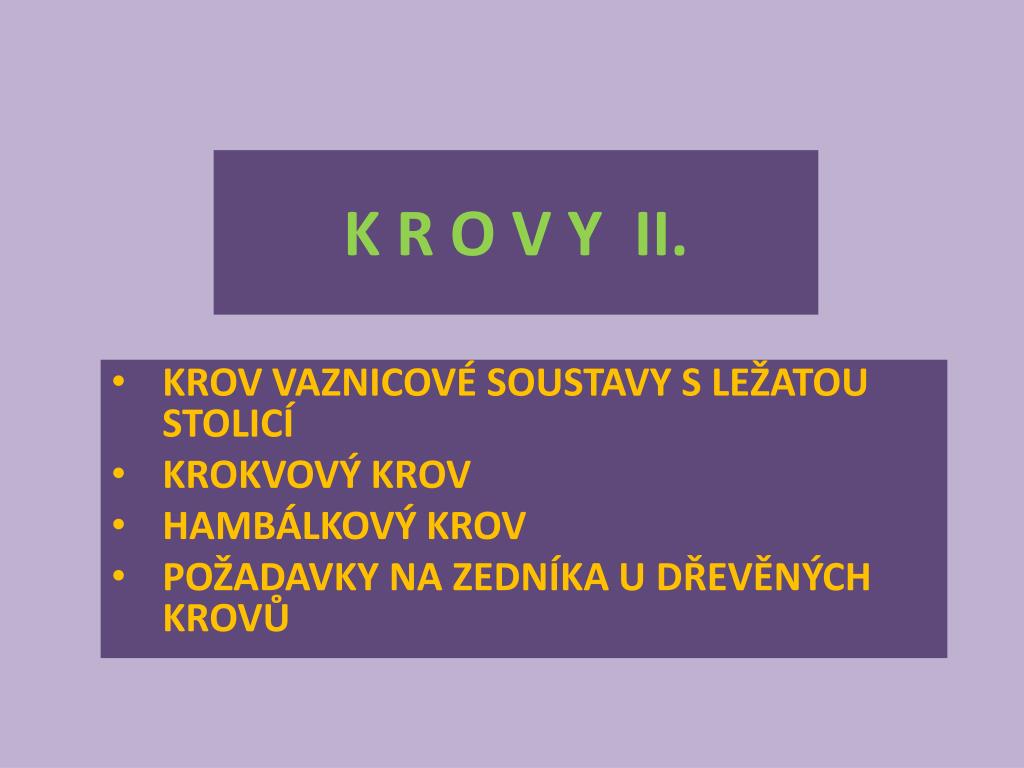

K R O V Y II. KROV VAZNICOVÉ SOUSTAVY S LEŽATOU STOLICÍ KROKVOVÝ KROV HAMBÁLKOVÝ KROV POŽADAVKY NA ZEDNÍKA U DŘEVĚNÝCH KROVŮ
K R O V Y II.KROV VAZNICOVÉ SOUSTAVY S LEŽATOU STOLICÍ • ležatou stolici uplatníme tehdy, není-li možno podepřít vazní trám (chybí-li střední zeď) • střešní zatížení nad vzpěrami jsou přenášena pouze do venkovních stěn • střední vaznice leží na na nosné konstrukci zhotovené ze vzpěr a rozpěr - obr. 1 • z důvodu možné deformace musí být tato konstrukce vyztužena v příčném směru pásky
K R O V Y II.KROV VAZNICOVÉ SOUSTAVY S LEŽATOU STOLICÍ Obr. 1 Vaznicová střecha s dvojitou ležatou konstrukcí
K R O V Y II.K R O K V O V Ý K R O V • krokvové střešní soustavy mají celý podkrovní prostor volný, neruší ho žádné konstrukční dřevo • u krokvové střešní soustavy jsou krokve uspořádané v párech - obr. 2 • krokve jsou na hřebeni spojeny a tvoří spolu se stropem, který leží pod nimi, tuhý trojúhelník • napojení na patu krokví se u železobetonových stropů provádí zpravidla pomocí konzol, které jsou opřeny na pozednicích
K R O V Y II.K R O K V O V Ý K R O V • napojení na patu krokví lze rovněž zhotovit pomocí tvarovek z ocelových plechů • napojení krokví v hřebeni se často provádí umístěním hřebenového prkna nebo hřebenové fošny mezi krokvemi - obr. 3 • podélné vyztužení se zajistí laťováním, částečně i diagonálně umístěným zavětrováním - obr. 4 • zavětrování lze provést dřevěnými zavětrovacími prkny (připevňují se hřeby pod krokve)
K R O V Y II.K R O K V O V Ý K R O V Obr. 2 Obr. 3 Obr. 4
K R O V Y II.H A M B Á L K O V Ý K R O V • hambálková konstrukce má zcela volný půdní prostor • hambálková konstrukce má každou dvojicí krokví spojenou hambálkem (trámkem) • hambálky se umísťují vodorovně ve výšce prostoru mezi každý pár krokví a po stranách se spojují přitlučenými dřevěnými příložkami • hambálek může být také zhotoven ze 2 fošen a vyplněn trámkem, který se po stranách přibije na krokve hřebíky nebo upevní hmoždíky
K R O V Y II.POŽADAVKY NA ZEDNÍKA U DŘEVĚNÝCH KROVŮ • vyzdít do roviny pozednicovou zeď • vynechat při zdění otvory pro kotvení pozednic (pozednice a vaznice se na vnitřní konstrukci zpravidla připevňují zabetonovanými kotevními šrouby nebo příložkami z ploché oceli a ocelovými úhelníky) • zhlaví trámů nechat volné, neobezděné (izolace trámů proti vlhku) • trámy uložit na impregnovanou podložku a zhlaví impregnovat
P O U Ž I T É Z D R O J E • Seznam použité literatury • NESTLE, Hans. Moderní stavitelství pro školu i praxi. Vyd.1. Praha: Europa-Sobotáles, 2005, 607 s. ISBN 80-867-0611-7. • Obrazový materiál • NESTLE, Hans. Moderní stavitelství pro školu i praxi. Vyd.1. Praha: Europa-Sobotáles, 2005, 607 s. ISBN 80-867-0611-7.
O v ě ř e n í p r e z e n t a c e č. 14 V jakém případě se provádí krov s ležatou stolicí? 2. Jaká je výhoda krokvového krovu oproti krovům se stolicemi? 3. Kde je umístěn hambálek? 4. Jak je proveden hambálek? 5. Vyjmenuj úkoly zedníka při provádění krovů?
