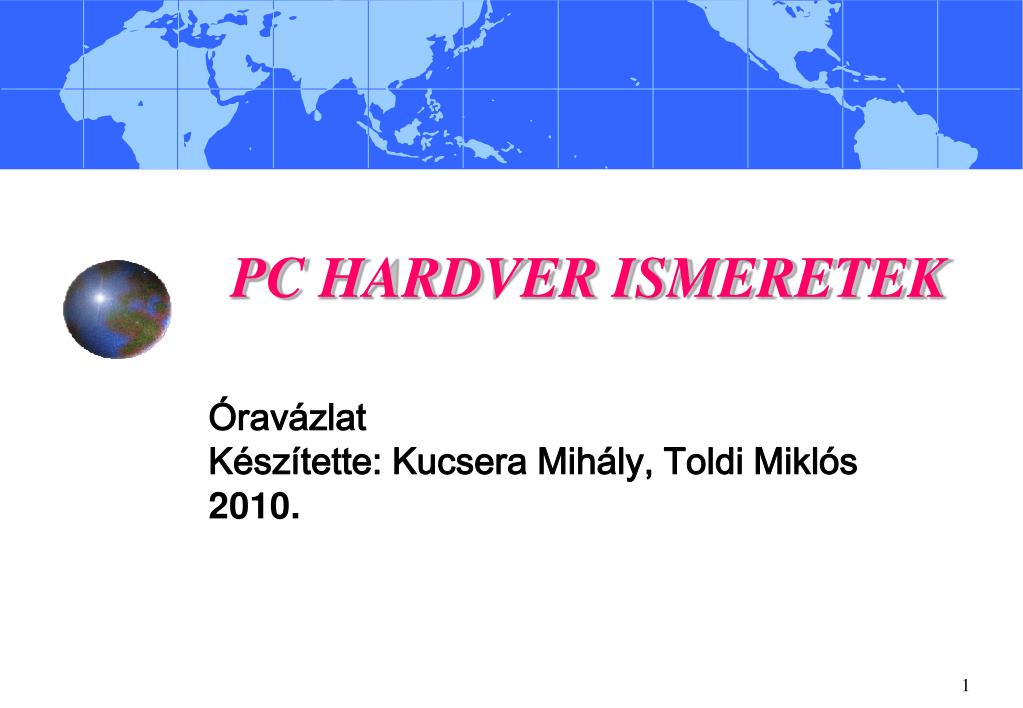

  1. PC HARDVER ISMERETEK Óravázlat Készítette: Kucsera Mihály, Toldi Miklós 2010.

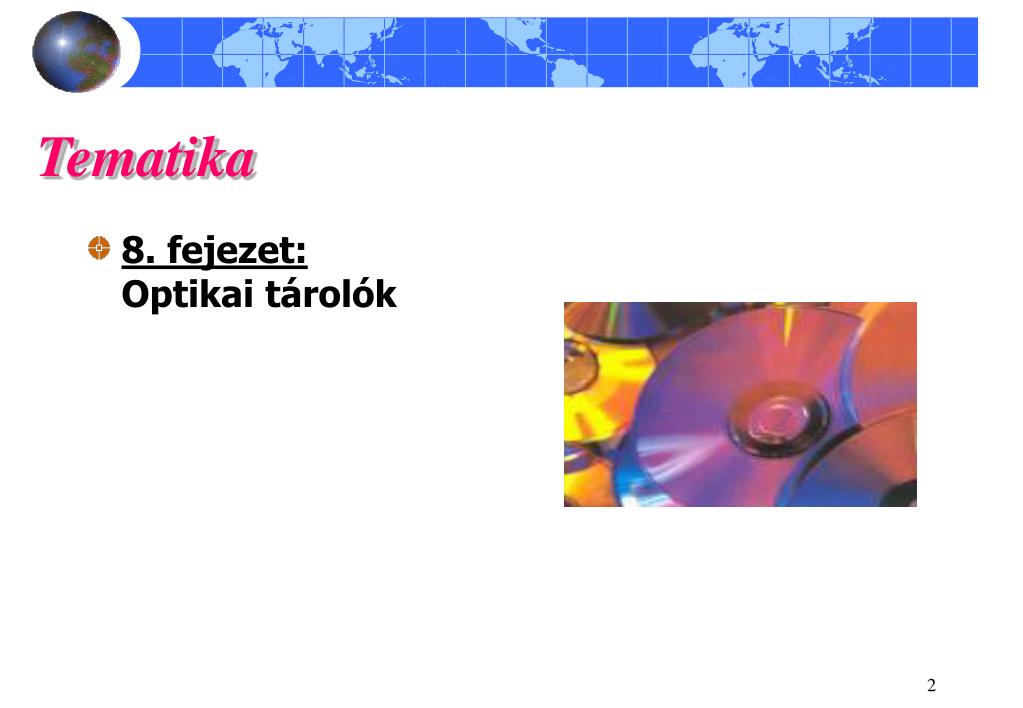

  2. Tematika • 8. fejezet:Optikai tárolók

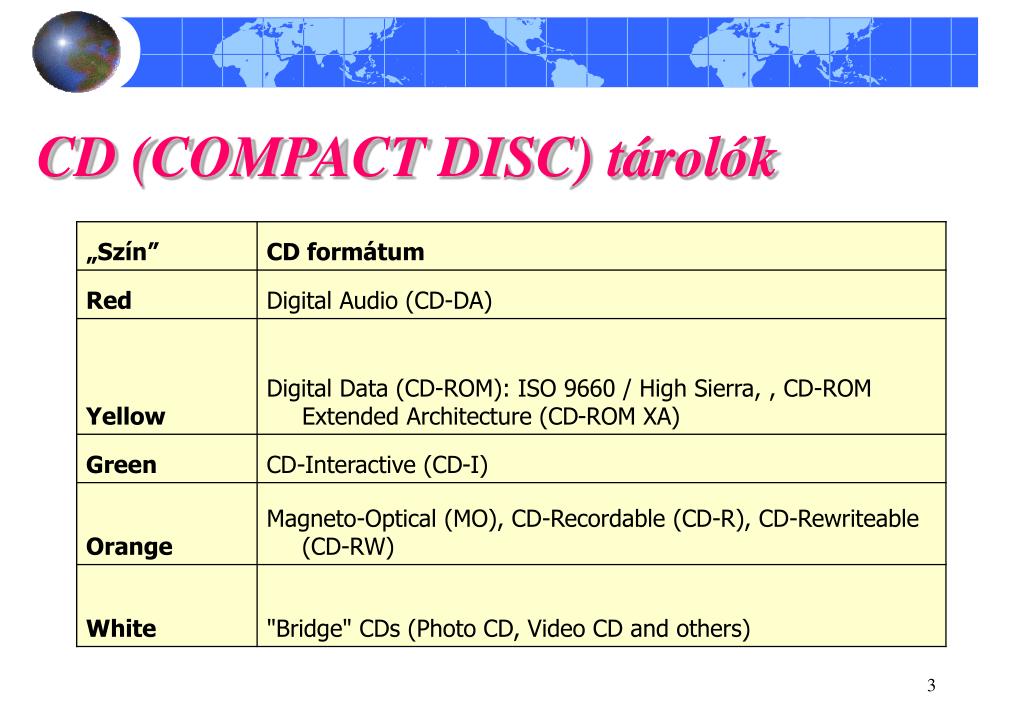

  3. CD (COMPACT DISC) tárolók

  4. CD tárak csoportosítása • Az optikai tárolók csoportosítása programozhatóság szempontjából: • ROM típusú- csak olvasható • WO- „Write Once”- egyszer írható • Többször írható • MO-„ Magneto Optical” többször írható- magneto optikai elven működő • RW

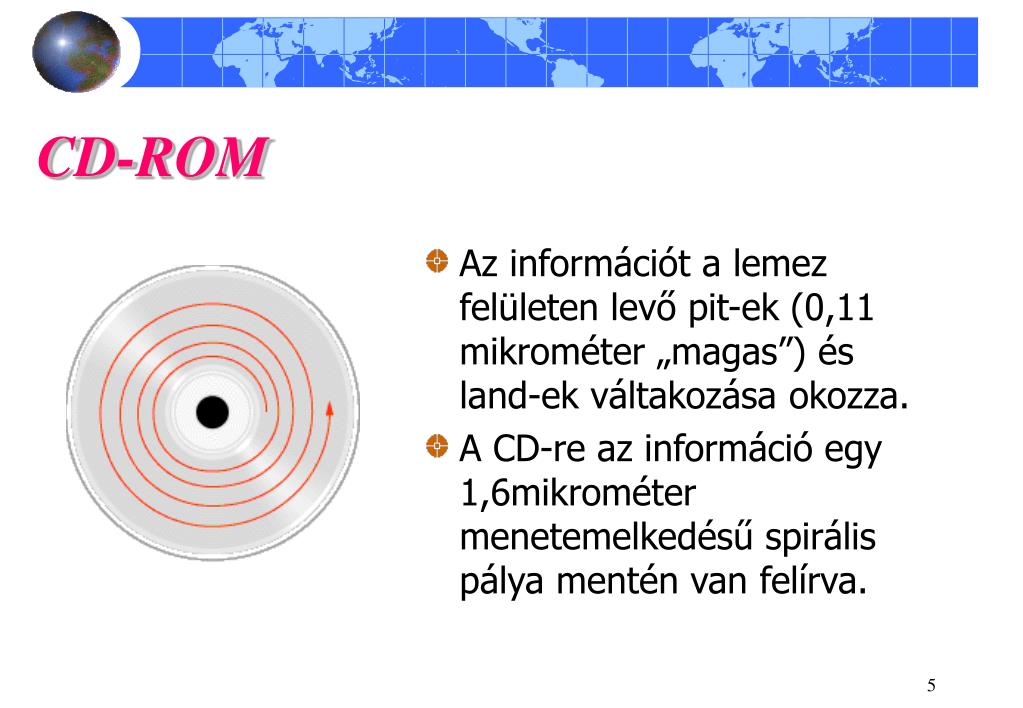

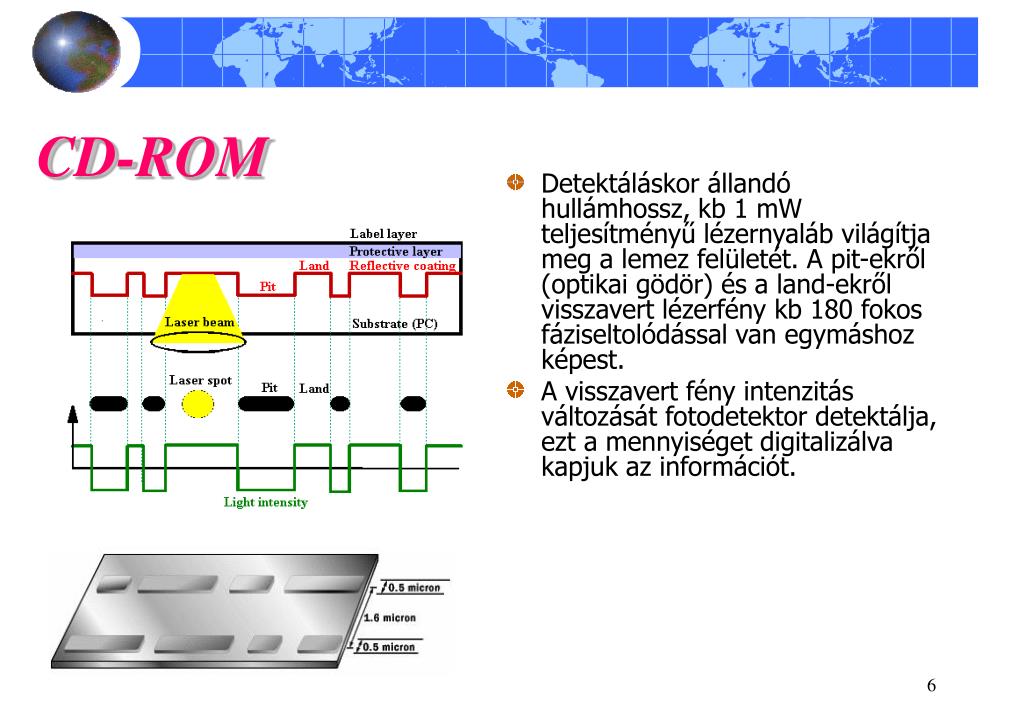

  5. CD-ROM • Az információt a lemez felületen levő pit-ek (0,11 mikrométer „magas”) és land-ek váltakozása okozza. • A CD-re az információ egy 1,6mikrométer menetemelkedésű spirális pálya mentén van felírva.

  6. CD-ROM • Detektáláskor állandó hullámhossz, kb 1 mW teljesítményű lézernyaláb világítja meg a lemez felületét. A pit-ekről (optikai gödör) és a land-ekről visszavert lézerfény kb 180 fokos fáziseltolódással van egymáshoz képest. • A visszavert fény intenzitás változását fotodetektor detektálja, ezt a mennyiséget digitalizálva kapjuk az információt.

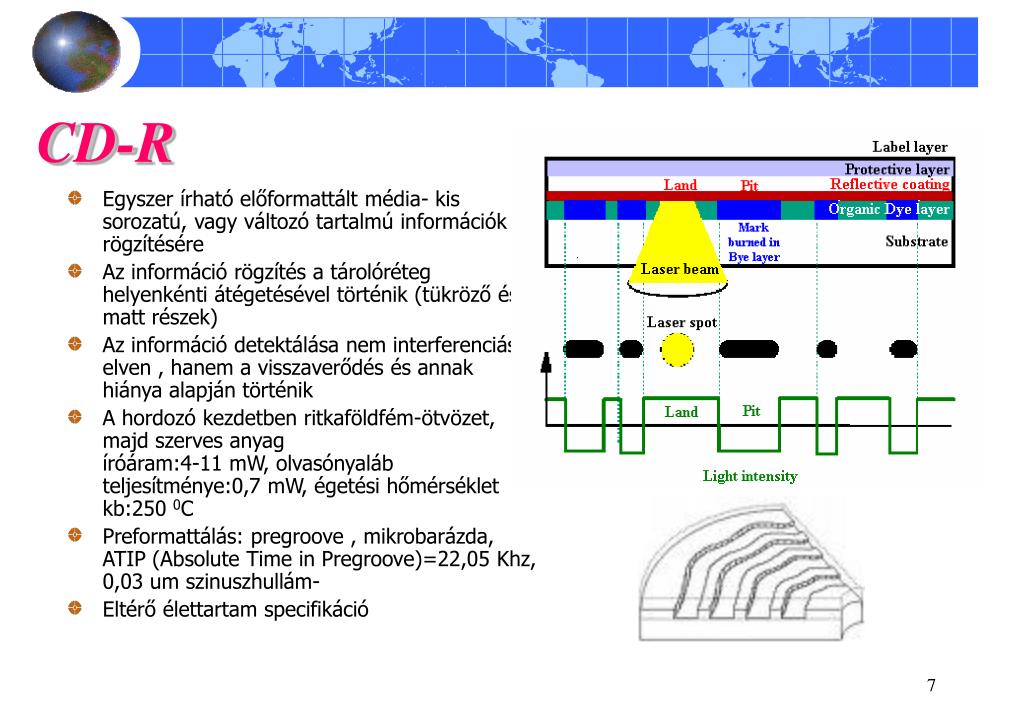

  7. CD-R • Egyszer írható előformattált média- kis sorozatú, vagy változó tartalmú információk rögzítésére • Az információ rögzítés a tárolóréteg helyenkénti átégetésével történik (tükröző és matt részek) • Az információ detektálása nem interferenciás elven , hanem a visszaverődés és annak hiánya alapján történik • A hordozó kezdetben ritkaföldfém-ötvözet, majd szerves anyagíróáram:4-11 mW, olvasónyaláb teljesítménye:0,7 mW, égetési hőmérséklet kb:250 0C • Preformattálás: pregroove , mikrobarázda, ATIP (Absolute Time in Pregroove)=22,05 Khz, 0,03 um szinuszhullám- • Eltérő élettartam specifikáció

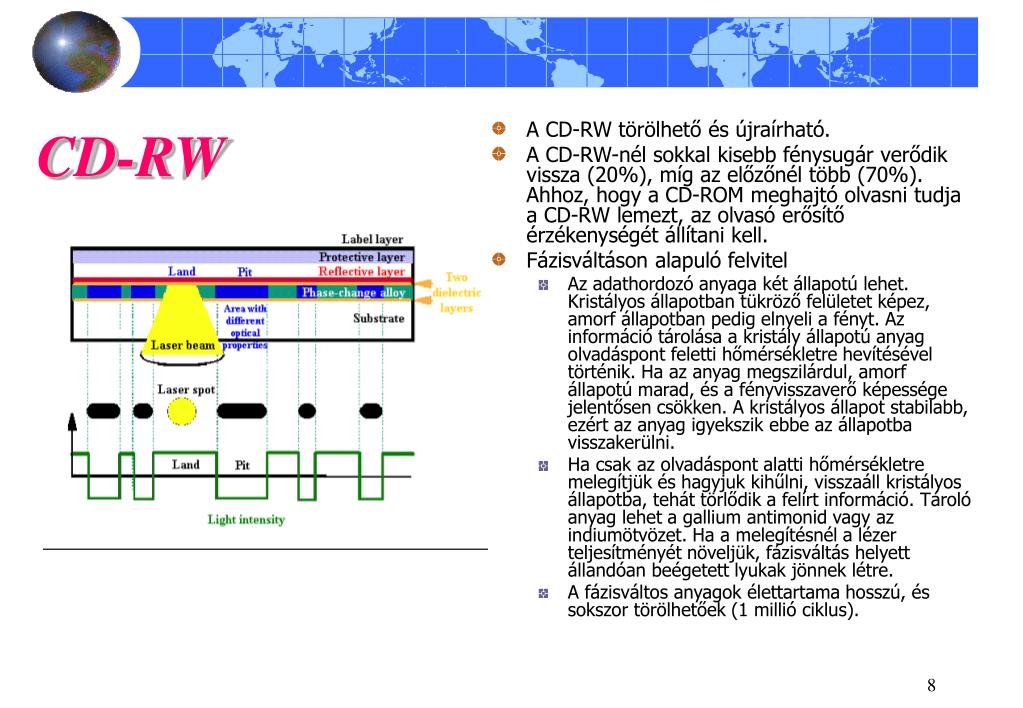

  8. CD-RW • A CD-RW törölhető és újraírható. • A CD-RW-nél sokkal kisebb fénysugár verődik vissza (20%), míg az előzőnél több (70%). Ahhoz, hogy a CD-ROM meghajtó olvasni tudja a CD-RW lemezt, az olvasó erősítő érzékenységét állítani kell. • Fázisváltáson alapuló felvitel • Az adathordozó anyaga két állapotú lehet. Kristályos állapotban tükröző felületet képez, amorf állapotban pedig elnyeli a fényt. Az információ tárolása a kristály állapotú anyag olvadáspont feletti hőmérsékletre hevítésével történik. Ha az anyag megszilárdul, amorf állapotú marad, és a fényvisszaverő képessége jelentősen csökken. A kristályos állapot stabilabb, ezért az anyag igyekszik ebbe az állapotba visszakerülni. • Ha csak az olvadáspont alatti hőmérsékletre melegítjük és hagyjuk kihűlni, visszaáll kristályos állapotba, tehát törlődik a felírt információ. Tároló anyag lehet a gallium antimonid vagy az indiumötvözet. Ha a melegítésnél a lézer teljesítményét növeljük, fázisváltás helyett állandóan beégetett lyukak jönnek létre. • A fázisváltos anyagok élettartama hosszú, és sokszor törölhetőek (1 millió ciklus).

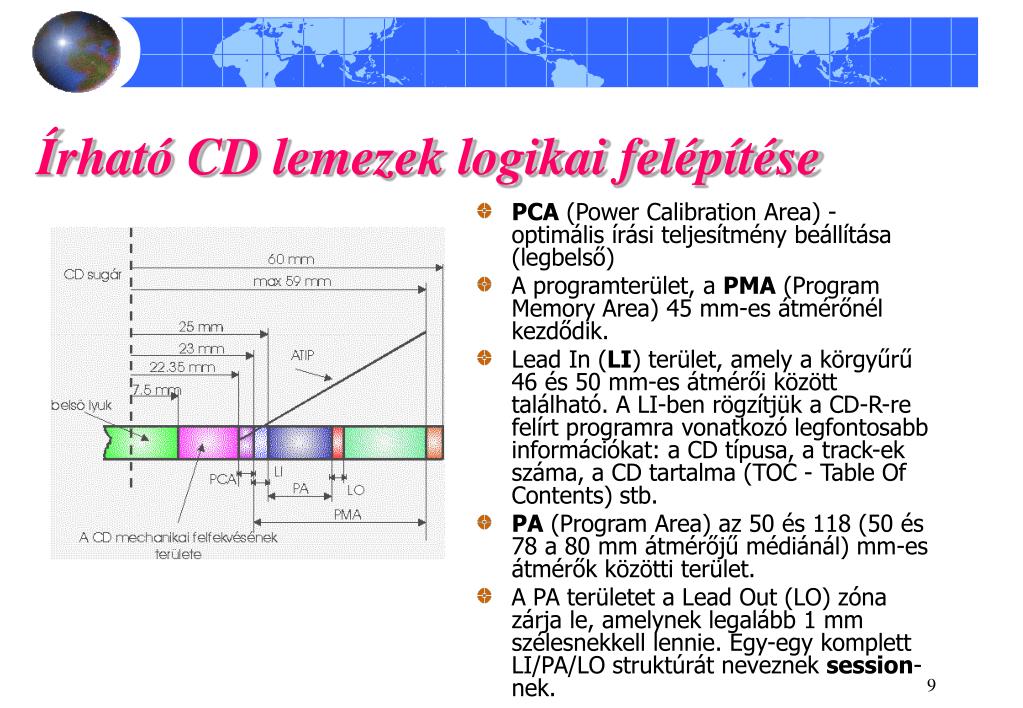

  9. Írható CD lemezek logikai felépítése • PCA (Power Calibration Area) - optimális írási teljesítmény beállítása (legbelső) • A programterület, a PMA (Program Memory Area) 45 mm-es átmérőnél kezdődik. • Lead In (LI) terület, amely a körgyűrű 46 és 50 mm-es átmérői között található. A LI-ben rögzítjük a CD-R-re felírt programra vonatkozó legfontosabb információkat: a CD típusa, a track-ek száma, a CD tartalma (TOC - Table Of Contents) stb. • PA (Program Area) az 50 és 118 (50 és 78 a 80 mm átmérőjű médiánál) mm-es átmérők közötti terület. • A PA területet a Lead Out (LO) zóna zárja le, amelynek legalább 1 mm szélesnekkell lennie. Egy-egy komplett LI/PA/LO struktúrát neveznek session-nek.

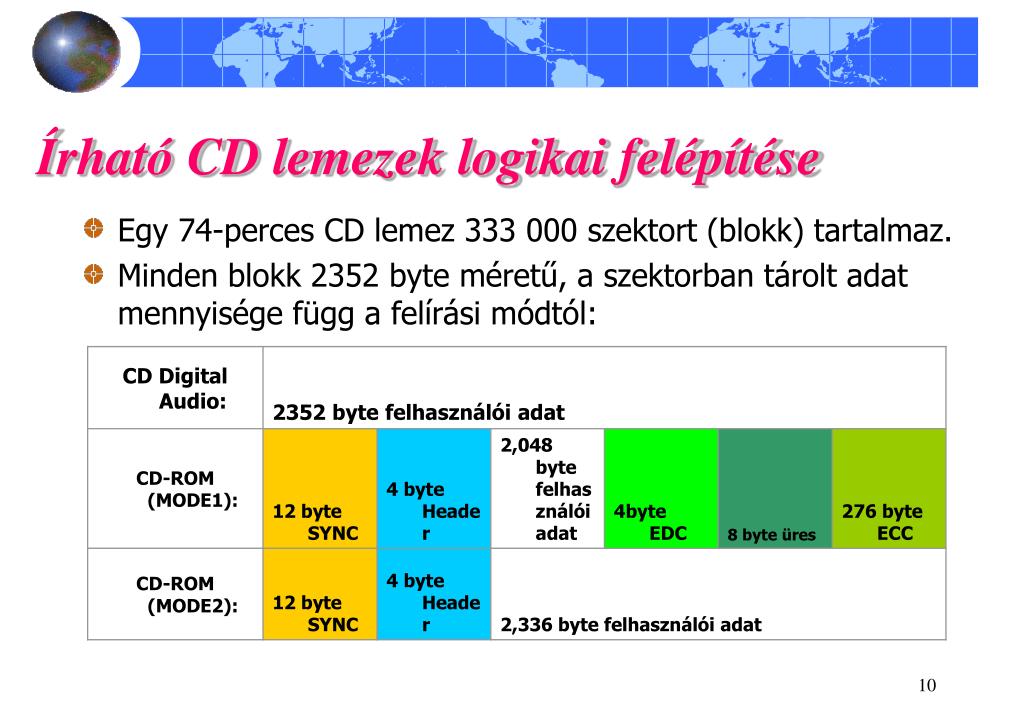

  10. Írható CD lemezek logikai felépítése • Egy 74-perces CD lemez 333 000 szektort (blokk) tartalmaz. • Minden blokk 2352 byte méretű, a szektorban tárolt adat mennyisége függ a felírási módtól:

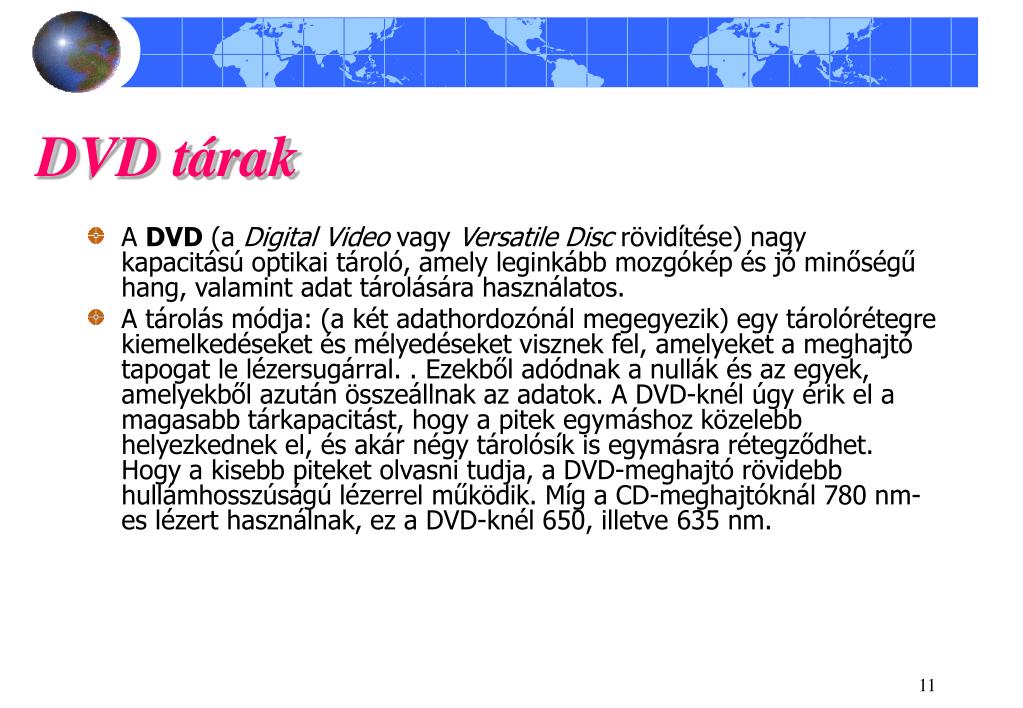

  11. DVD tárak • A DVD (a Digital Video vagy Versatile Disc rövidítése) nagy kapacitású optikai tároló, amely leginkább mozgókép és jó minőségű hang, valamint adat tárolására használatos. • A tárolás módja: (a két adathordozónál megegyezik) egy tárolórétegre kiemelkedéseket és mélyedéseket visznek fel, amelyeket a meghajtó tapogat le lézersugárral. . Ezekből adódnak a nullák és az egyek, amelyekből azután összeállnak az adatok. A DVD-knél úgy érik el a magasabb tárkapacitást, hogy a pitek egymáshoz közelebb helyezkednek el, és akár négy tárolósík is egymásra rétegződhet. Hogy a kisebb piteket olvasni tudja, a DVD-meghajtó rövidebb hullámhosszúságú lézerrel működik. Míg a CD-meghajtóknál 780 nm-es lézert használnak, ez a DVD-knél 650, illetve 635 nm.

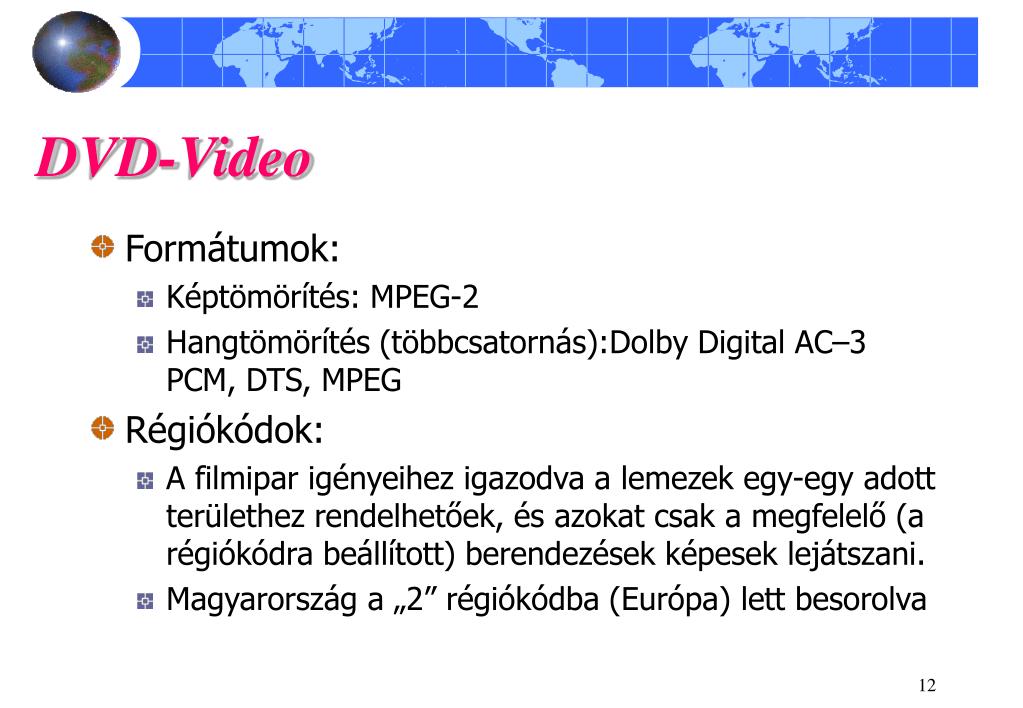

  12. DVD-Video • Formátumok: • Képtömörítés: MPEG-2 • Hangtömörítés (többcsatornás):Dolby Digital AC–3 PCM, DTS, MPEG • Régiókódok: • A filmipar igényeihez igazodva a lemezek egy-egy adott területhez rendelhetőek, és azokat csak a megfelelő (a régiókódra beállított) berendezések képesek lejátszani. • Magyarország a „2” régiókódba (Európa) lett besorolva

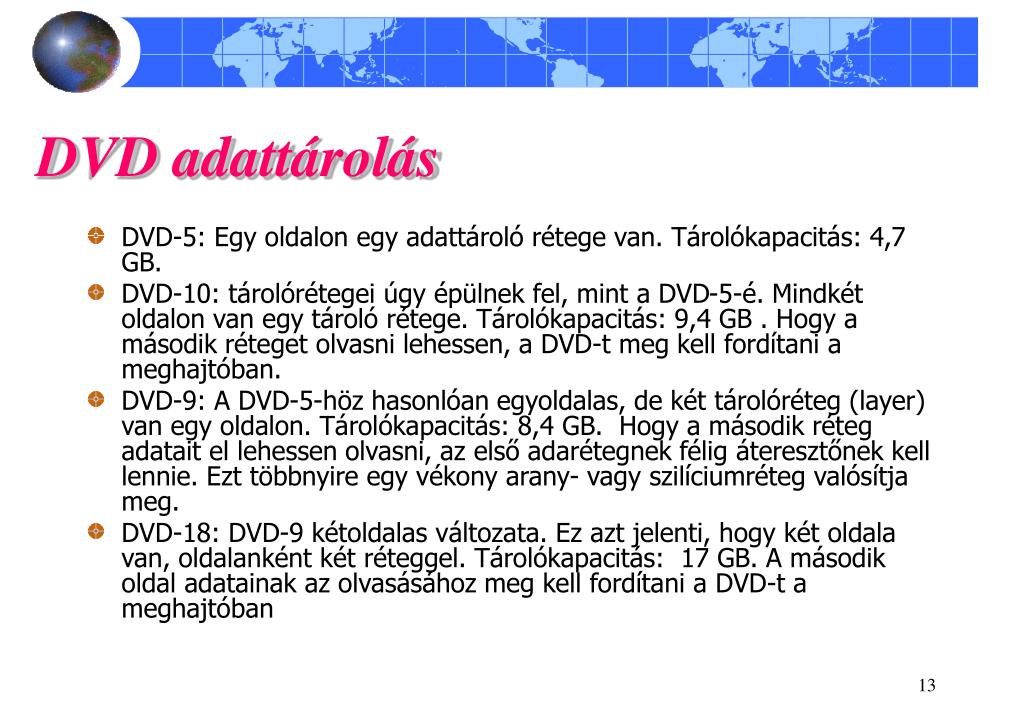

  13. DVD adattárolás • DVD-5: Egy oldalon egy adattároló rétege van. Tárolókapacitás: 4,7 GB. • DVD-10: tárolórétegei úgy épülnek fel, mint a DVD-5-é. Mindkét oldalon van egy tároló rétege. Tárolókapacitás: 9,4 GB . Hogy a második réteget olvasni lehessen, a DVD-t meg kell fordítani a meghajtóban. • DVD-9: A DVD-5-höz hasonlóan egyoldalas, de két tárolóréteg (layer) van egy oldalon. Tárolókapacitás: 8,4 GB. Hogy a második réteg adatait el lehessen olvasni, az első adarétegnek félig áteresztőnek kell lennie. Ezt többnyire egy vékony arany- vagy szilíciumréteg valósítja meg. • DVD-18: DVD-9 kétoldalas változata. Ez azt jelenti, hogy két oldala van, oldalanként két réteggel. Tárolókapacitás: 17 GB. A második oldal adatainak az olvasásához meg kell fordítani a DVD-t a meghajtóban

  14. Írható DVD • DVD-R: A Pioneer fejlesztette (1997), ma egy konzorcium támogatja (http://www.dvdforum.org). A „hivatalos” DVD formátum) A DVD-R-ek egyszerűen írhatók. Egy- és kétrétegű kivitelben gyártják. • DVD-RW: A DVD-R újraírható utódja. • DVD+RW: Újraírható DVD-formátum. Kifejlesztője egy DVD+RW Alliance nevű szervezet (2001). Mint a DVD-RW-nek, 4,7 Gbájt a tárkapacitása, és legfeljebb ezerszer lehet írni rá. A DVD+RW formátumnak vannak bizonyos előnyei: • Pregroove kialakítás a lemezen –>pontosabb sávkövetés->(elvben) gyorsabb, precízebbírás • Videoanyag közvetlen szerkeszthetősége • DVD+R: a DVD+RW írható változata • DVD-RAM. Véletlen elérésű formátum előnye a magas adatbiztonság és a gyakori újraírhatóság(~100 000). Nem minden meghajtó támogatja. Kapacitás:4,7 GB/oldal

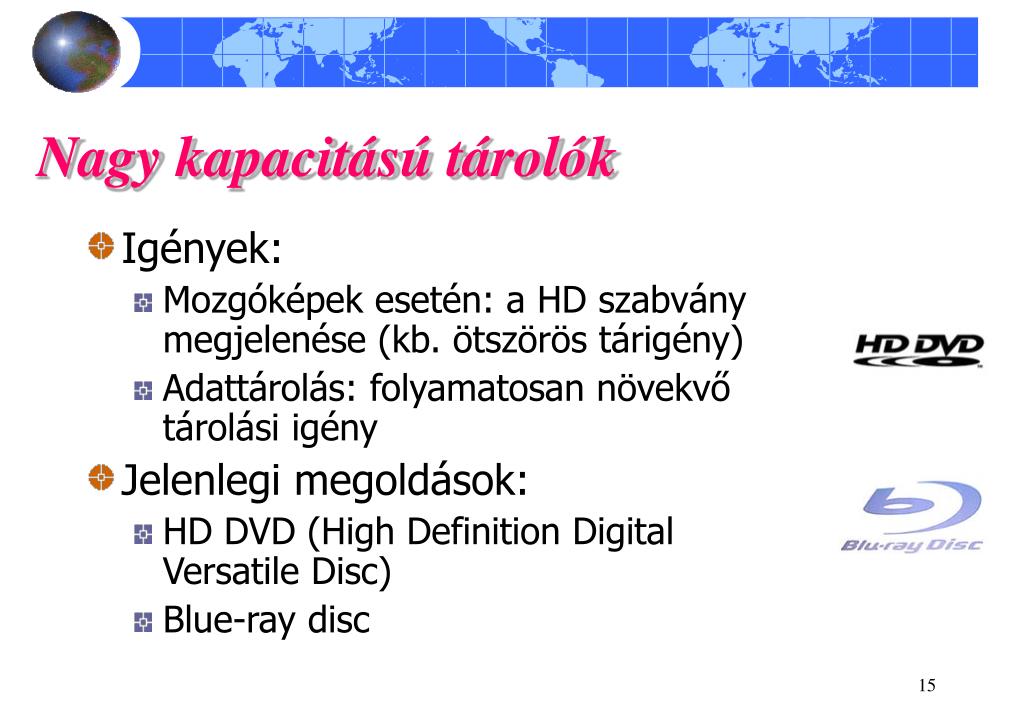

  15. Nagy kapacitású tárolók • Igények: • Mozgóképek esetén: a HD szabvány megjelenése (kb. ötszörös tárigény) • Adattárolás: folyamatosan növekvő tárolási igény • Jelenlegi megoldások: • HD DVD (High Definition Digital Versatile Disc) • Blue-ray disc

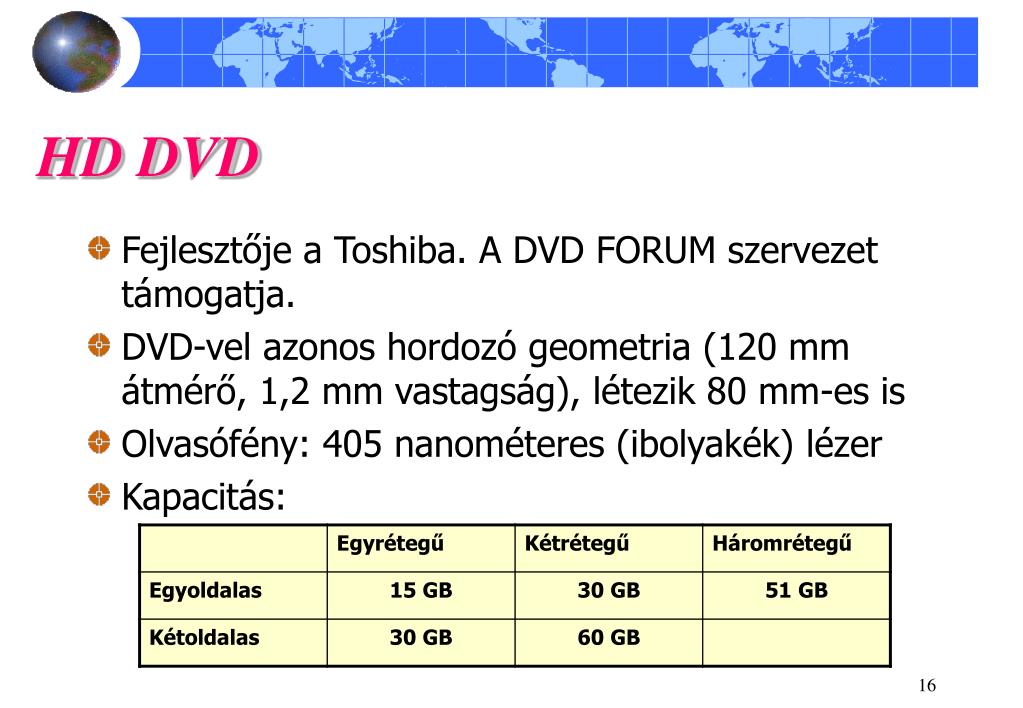

  16. HD DVD • Fejlesztője a Toshiba. A DVD FORUM szervezet támogatja. • DVD-vel azonos hordozó geometria (120 mm átmérő, 1,2 mm vastagság), létezik 80 mm-es is • Olvasófény: 405 nanométeres (ibolyakék) lézer • Kapacitás:

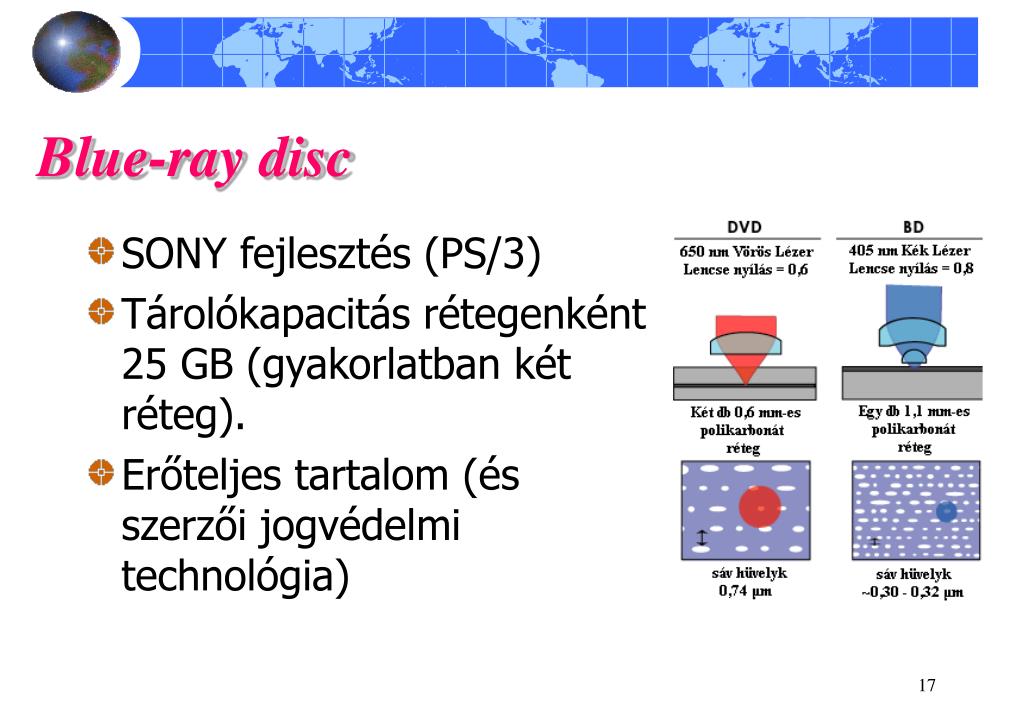

  17. Blue-ray disc • SONY fejlesztés (PS/3) • Tárolókapacitás rétegenként 25 GB (gyakorlatban két réteg). • Erőteljes tartalom (és szerzői jogvédelmi technológia)

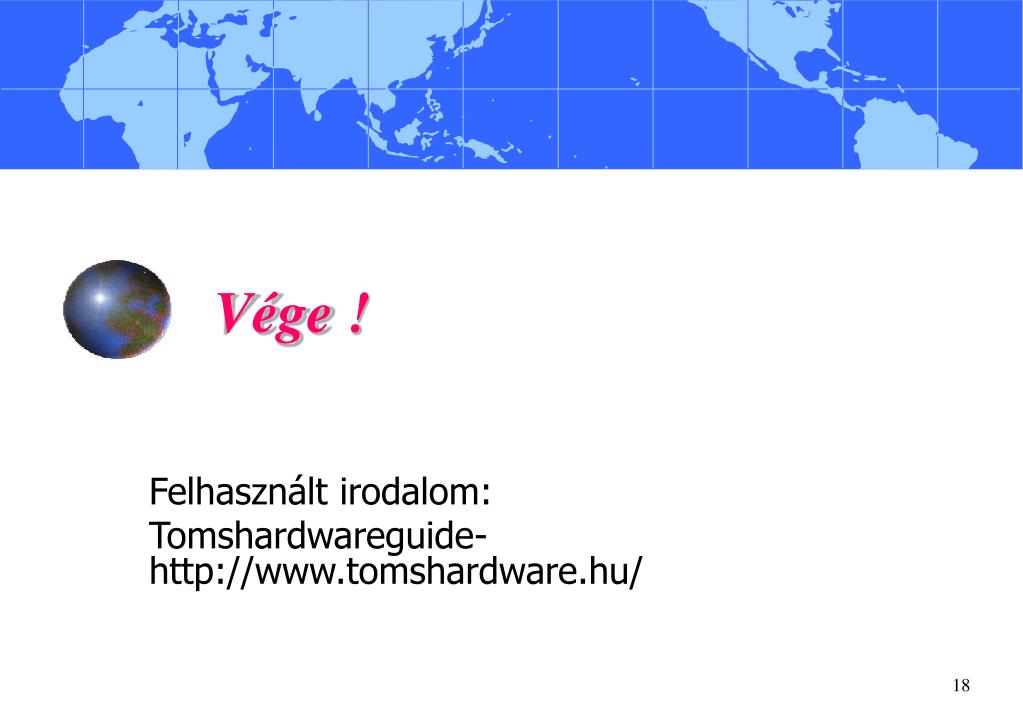

  18. Vége ! Felhasznált irodalom: Tomshardwareguide- http://www.tomshardware.hu/
