  1. Plánovanie a kabeláž

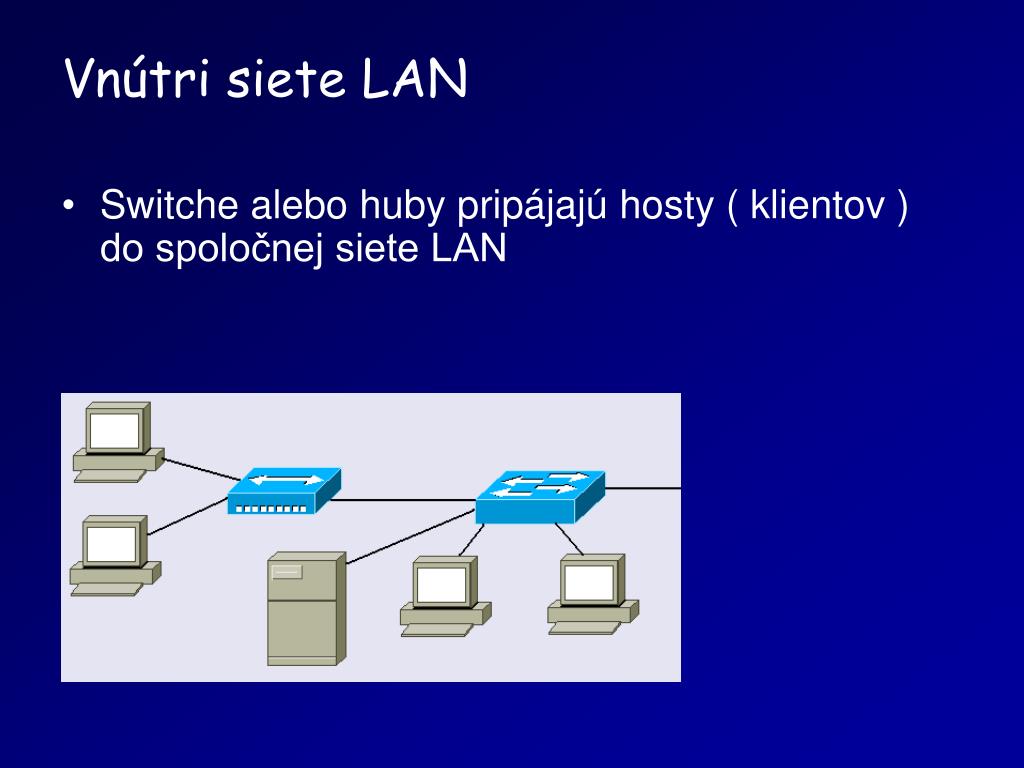

  2. Vnútri siete LAN • Switche alebo huby pripájajú hosty ( klientov ) do spoločnej siete LAN

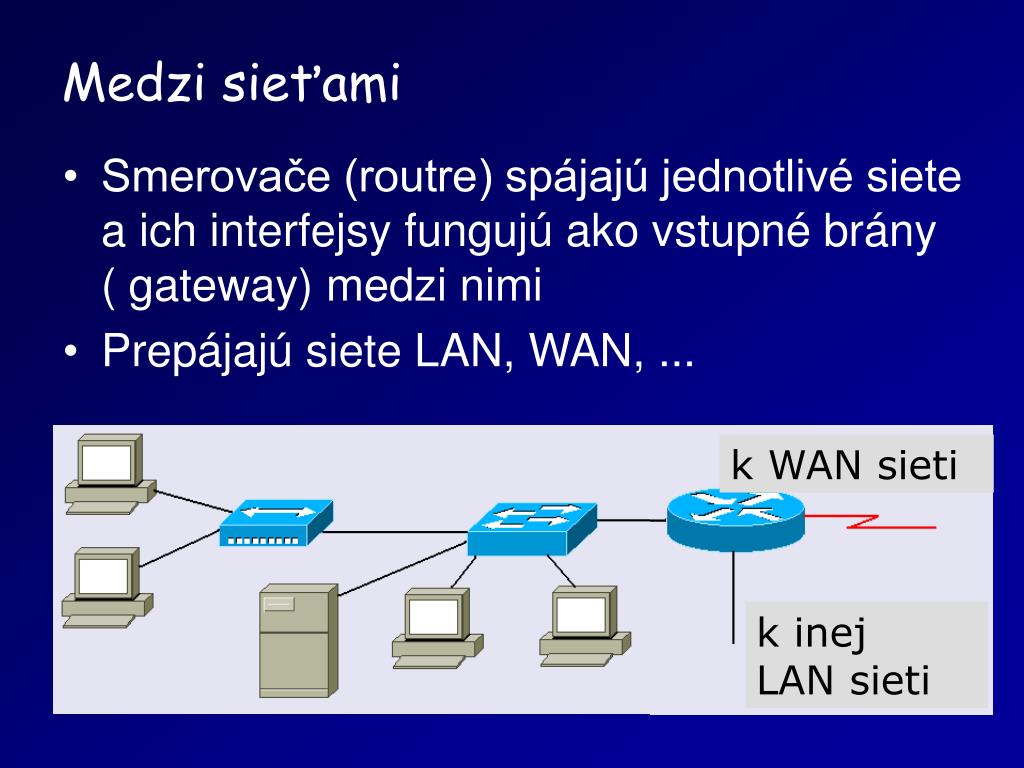

  3. k WAN sieti k inej LAN sieti Medzi sieťami • Smerovače (routre) spájajú jednotlivé siete a ich interfejsy fungujú ako vstupné brány ( gateway) medzi nimi • Prepájajú siete LAN, WAN, ...

  4. Rozbočovač (hub) a jeho funkcia • Rámec vstupuje do hubu, regeneruje ho a vysiela všetkými portami okrem vstupného portu • Zdieľané médium, zdieľaná šírka pásma pre každého hosta. Hosty sú v jednej kolíznej doméne • Lacné riešenie, vhodné pre menšie LAN s nízkou dopravou

  5. Smerovač (switch) a jeho funkcia • Rámec vstupuje do switcha, regeneruje ho a vysiela ho priamo iba na miesto určenia • Rozdeľuje sieť do separátnych kolíznych domén • Podstatne drahšie, ale výkonnejšie riešenie než hub

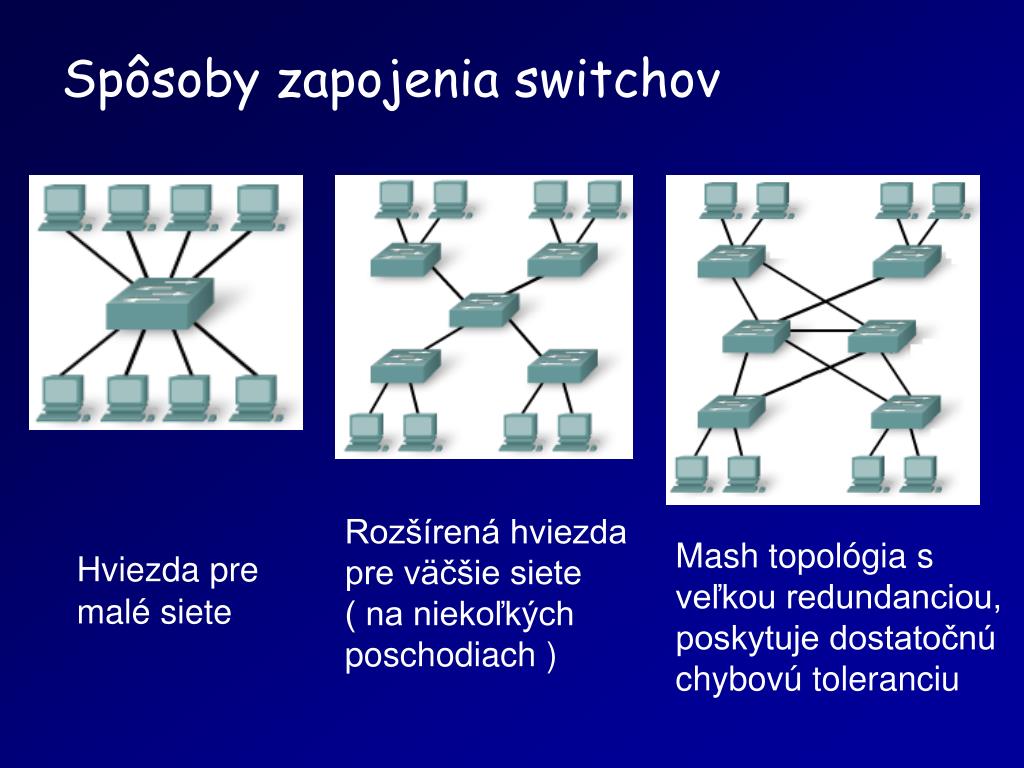

  6. Spôsoby zapojenia switchov Hviezda pre malé siete Rozšírená hviezda pre väčšie siete ( na niekoľkých poschodiach ) Mash topológia s veľkou redundanciou, poskytuje dostatočnú chybovú toleranciu

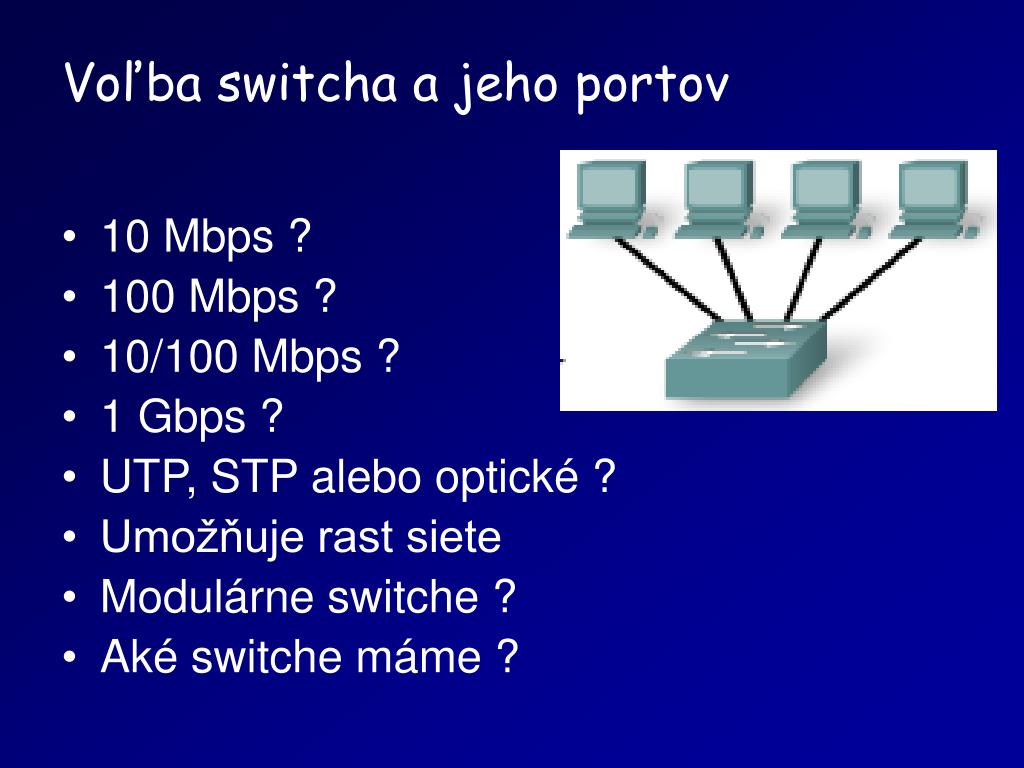

  7. Voľba switcha a jeho portov • 10 Mbps ? • 100 Mbps ? • 10/100 Mbps ? • 1 Gbps ? • UTP, STP alebo optické ? • Umožňuje rast siete • Modulárne switche ? • Aké switche máme ?

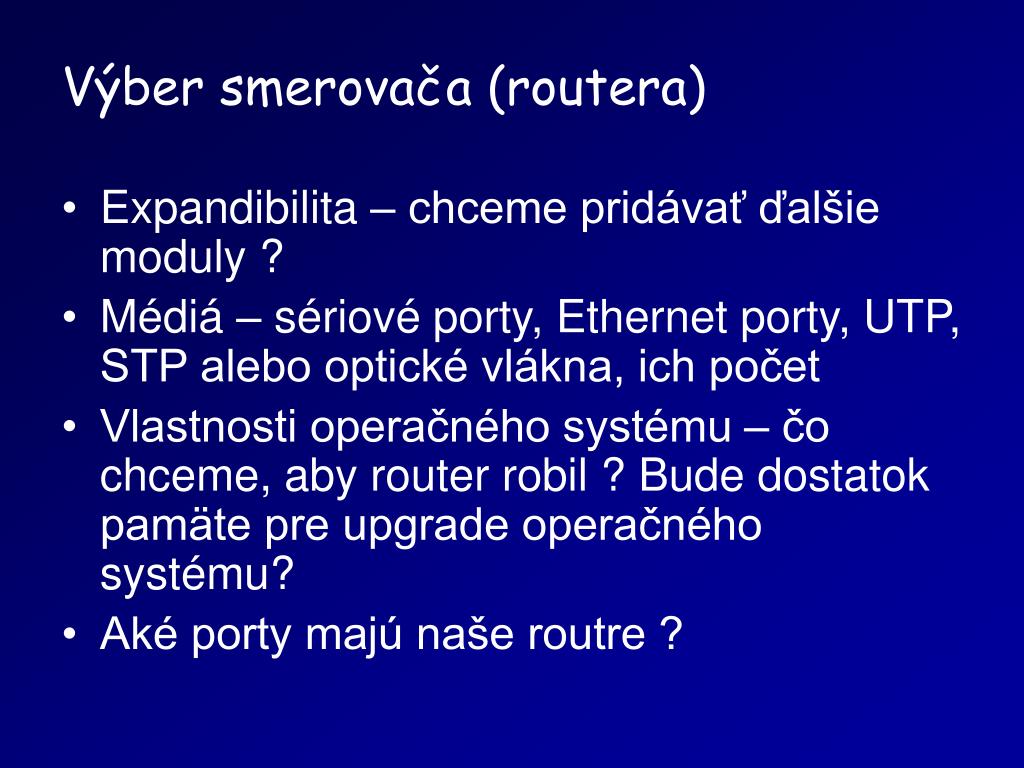

  8. Výber smerovača (routera) • Expandibilita – chceme pridávať ďalšie moduly ? • Médiá – sériové porty, Ethernet porty, UTP, STP alebo optické vlákna, ich počet • Vlastnosti operačného systému – čo chceme, aby router robil ? Bude dostatok pamäte pre upgrade operačného systému? • Aké porty majú naše routre ?

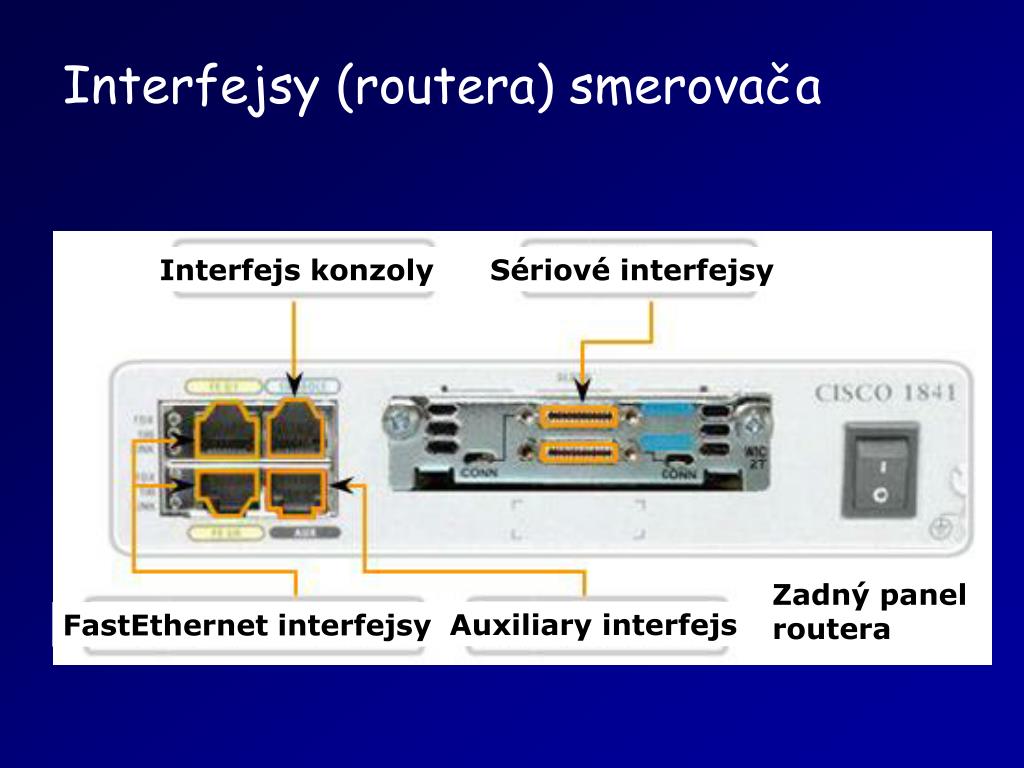

  9. Interfejsy (routera) smerovača Interfejs konzoly Sériové interfejsy Zadný panel routera Auxiliary interfejs FastEthernet interfejsy

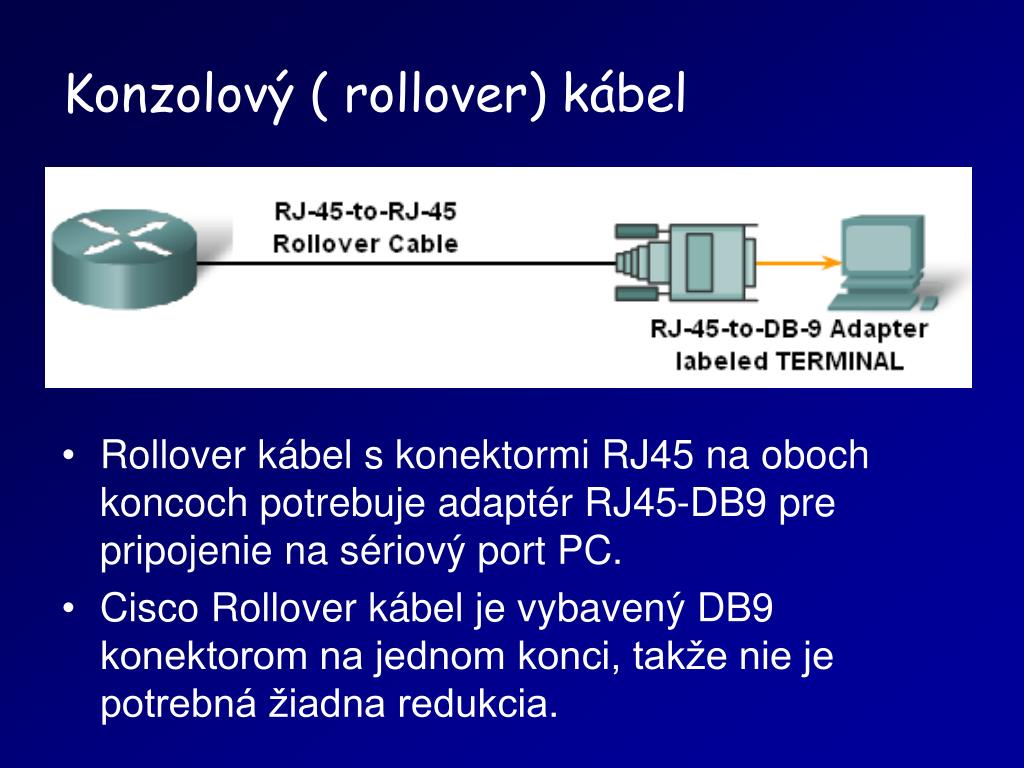

  10. Konzolový ( rollover) kábel • Rollover kábel s konektormi RJ45 na oboch koncoch potrebuje adaptér RJ45-DB9 pre pripojenie na sériový port PC. • Cisco Rollover kábel je vybavený DB9 konektorom na jednom konci, takže nie je potrebná žiadna redukcia.

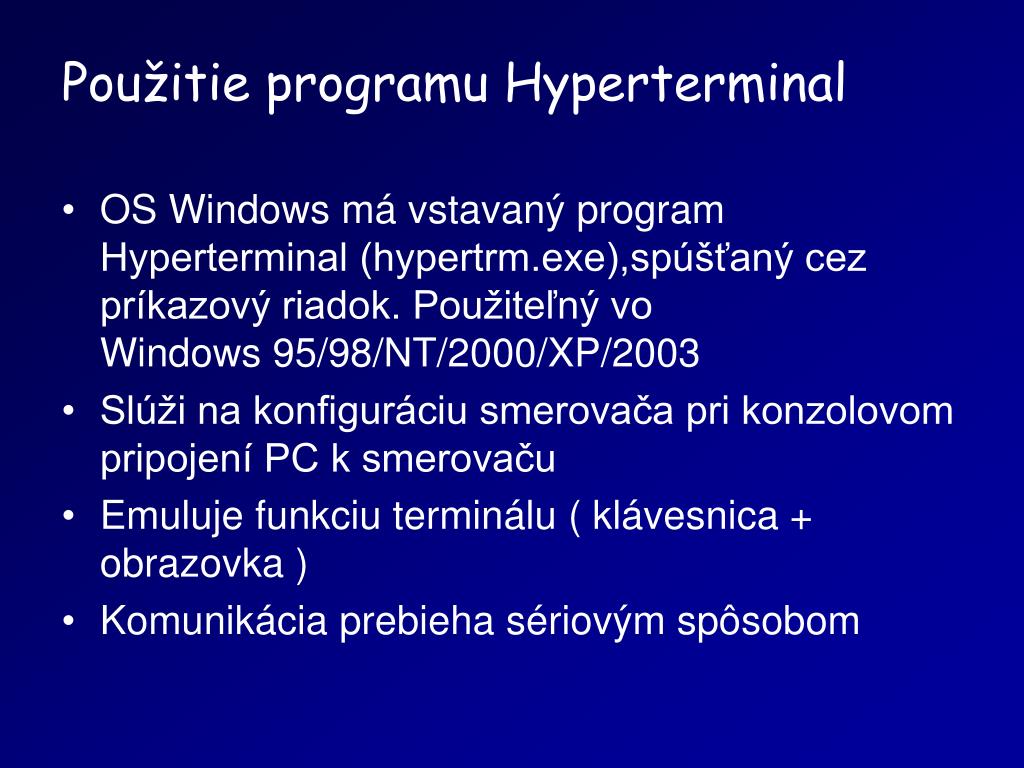

  11. Použitie programu Hyperterminal • OS Windows má vstavaný program Hyperterminal (hypertrm.exe),spúšťaný cez príkazový riadok. Použiteľný vo Windows 95/98/NT/2000/XP/2003 • Slúži na konfiguráciu smerovača pri konzolovom pripojení PC k smerovaču • Emuluje funkciu terminálu ( klávesnica + obrazovka ) • Komunikácia prebieha sériovým spôsobom

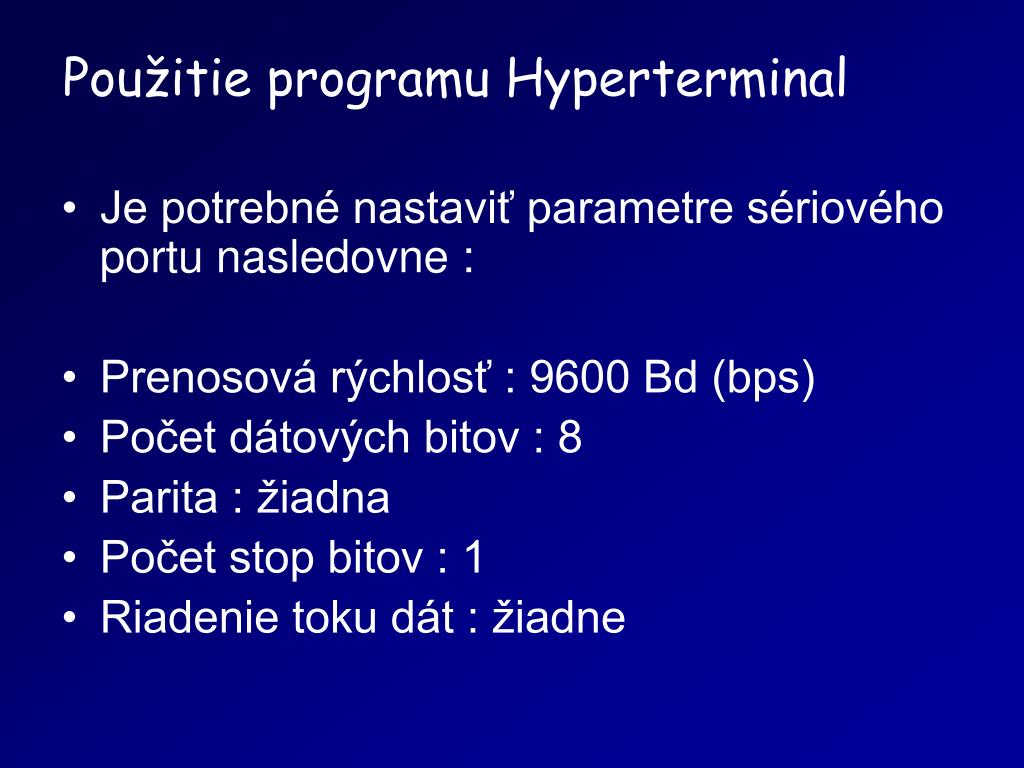

  12. Použitie programu Hyperterminal • Je potrebné nastaviť parametre sériového portu nasledovne : • Prenosová rýchlosť : 9600 Bd (bps) • Počet dátových bitov : 8 • Parita : žiadna • Počet stop bitov : 1 • Riadenie toku dát : žiadne

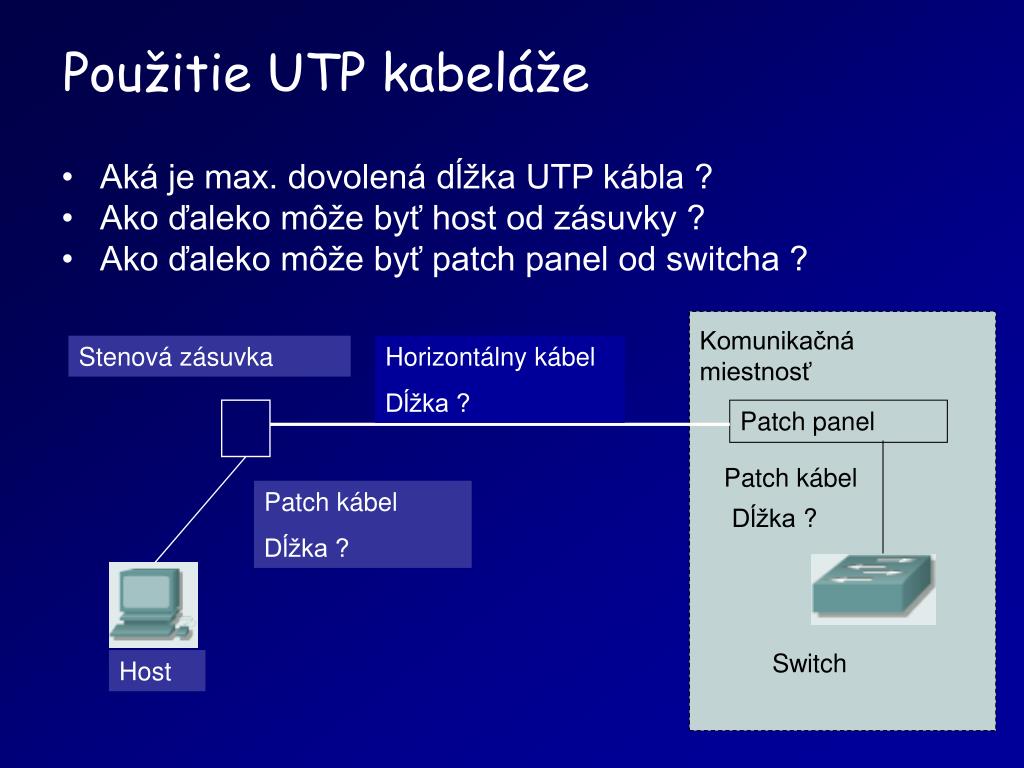

  13. Použitie UTP kabeláže • Aká je max. dovolená dĺžka UTP kábla ? • Ako ďaleko môže byť host od zásuvky ? • Ako ďaleko môže byť patch panel od switcha ? Komunikačná miestnosť Stenová zásuvka Horizontálny kábel Dĺžka ? Length? Patch panel Patch kábel Patch kábel Dĺžka ? Dĺžka ? Switch Host

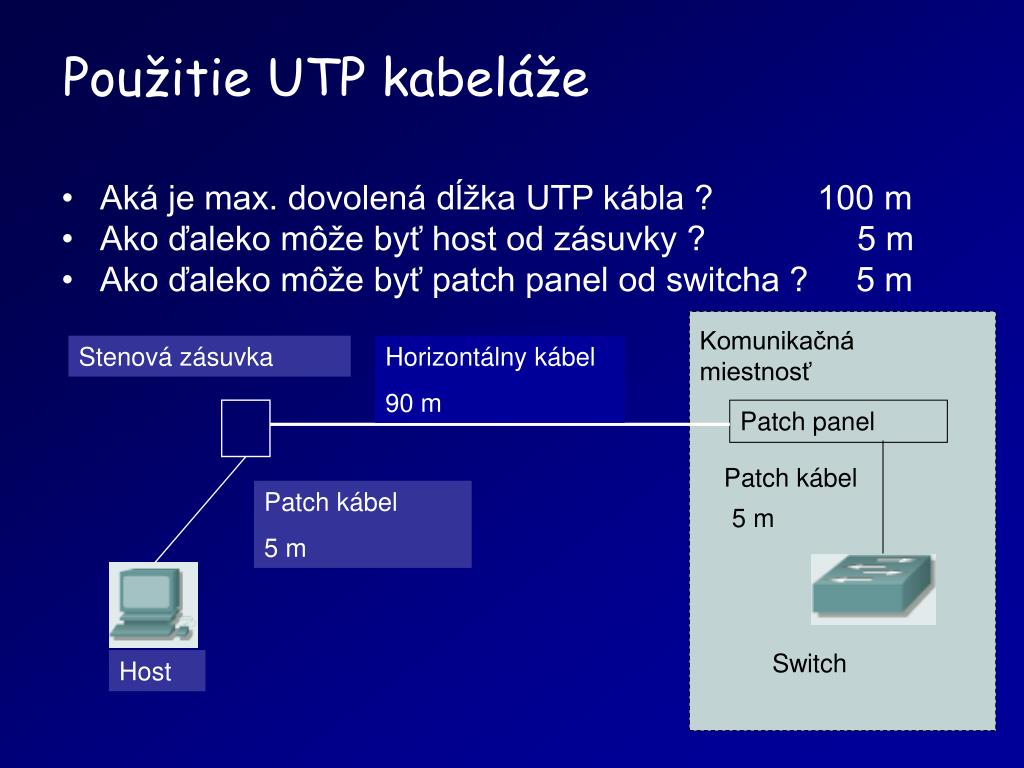

  14. Použitie UTP kabeláže • Aká je max. dovolená dĺžka UTP kábla ? 100 m • Ako ďaleko môže byť host od zásuvky ? 5 m • Ako ďaleko môže byť patch panel od switcha ? 5 m Komunikačná miestnosť Stenová zásuvka Horizontálny kábel 90 m Length? Patch panel Patch kábel Patch kábel 5 m 5 m Switch Host

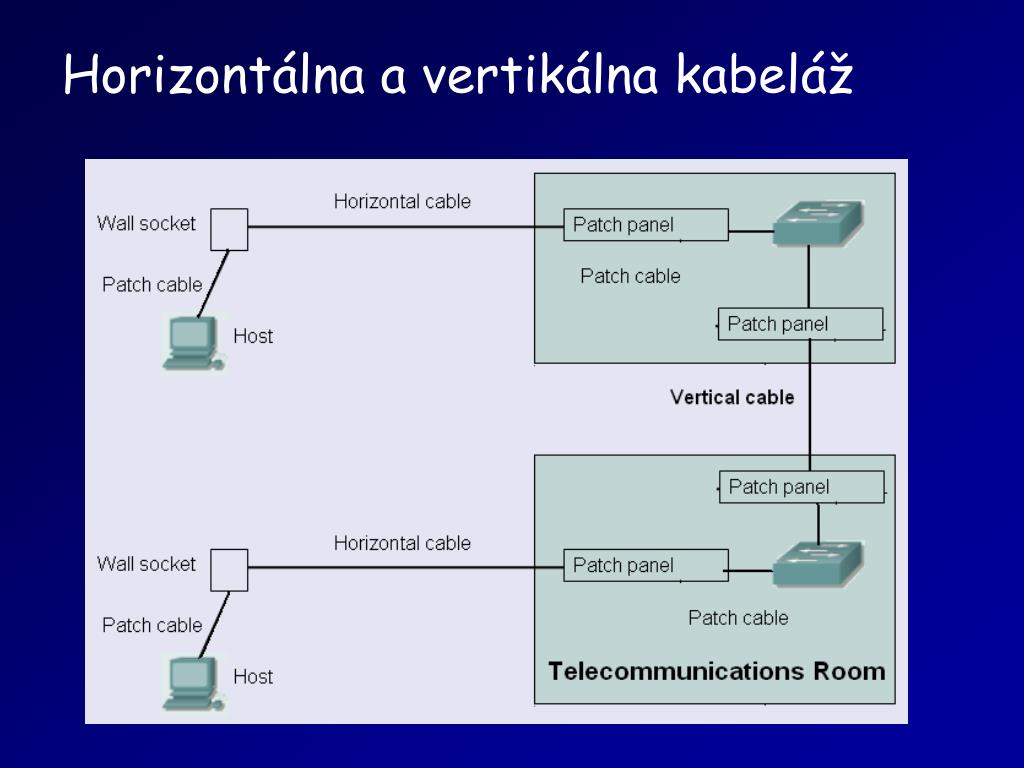

  15. Horizontálna a vertikálna kabeláž

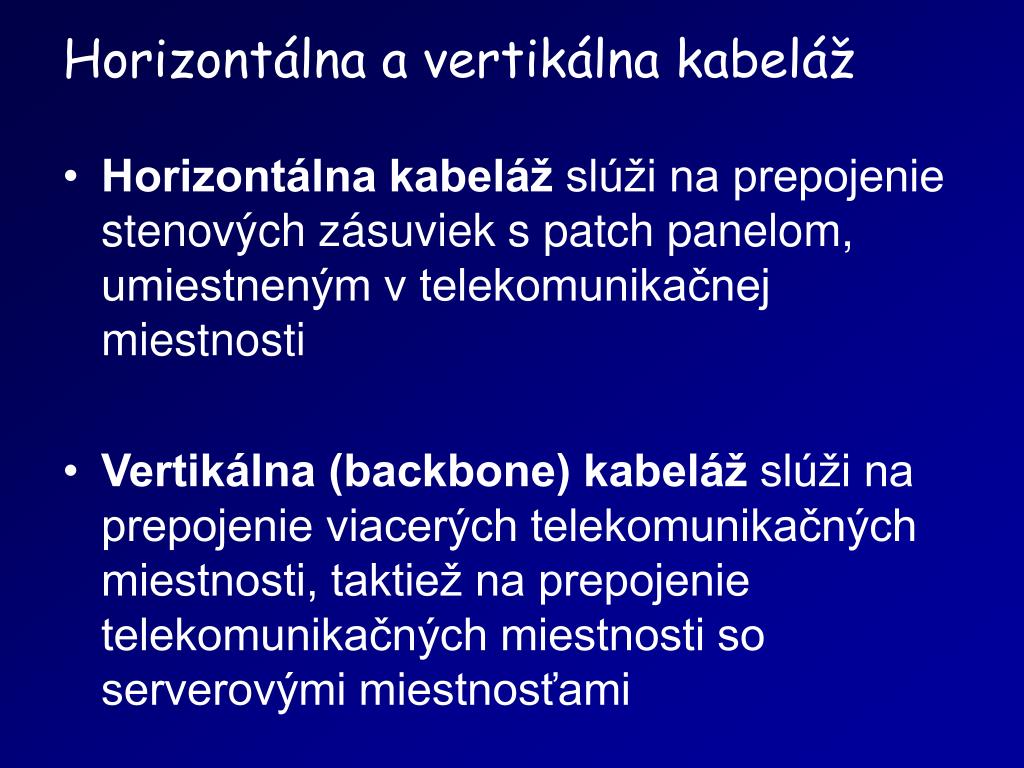

  16. Horizontálna a vertikálna kabeláž • Horizontálna kabeláž slúži na prepojenie stenových zásuviek s patch panelom, umiestneným v telekomunikačnej miestnosti • Vertikálna (backbone) kabeláž slúži na prepojenie viacerých telekomunikačných miestnosti, taktiež na prepojenie telekomunikačných miestnosti so serverovými miestnosťami

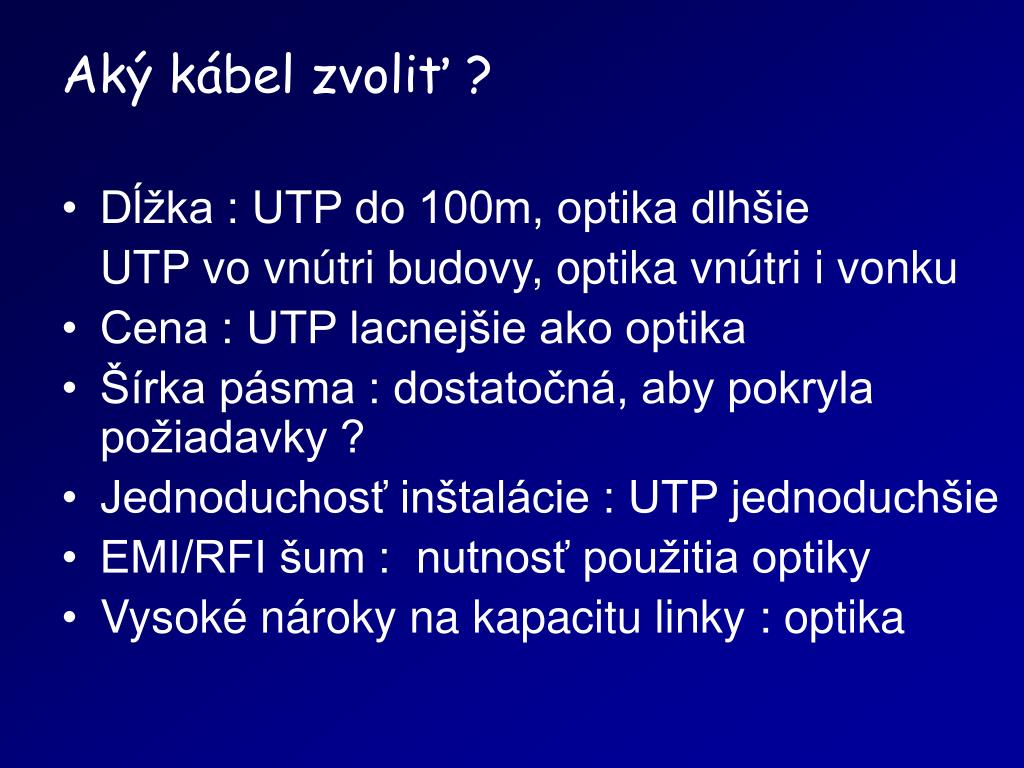

  17. Aký kábel zvoliť ? • Dĺžka : UTP do 100m, optika dlhšie UTP vo vnútri budovy, optika vnútri i vonku • Cena : UTP lacnejšie ako optika • Šírka pásma : dostatočná, aby pokryla požiadavky ? • Jednoduchosť inštalácie : UTP jednoduchšie • EMI/RFI šum : nutnosť použitia optiky • Vysoké nároky na kapacitu linky : optika

  18. Útlm kábla • Cestovaním signálu pozdĺž kábla dochádza k jeho útlmu • Ak signál príde ku prijímaču príliš zoslabený, host nedokáže rozlíšiť, či signál znamená úroveň 1 alebo 0. • Tým je limitovaná dĺžka použitého kábla

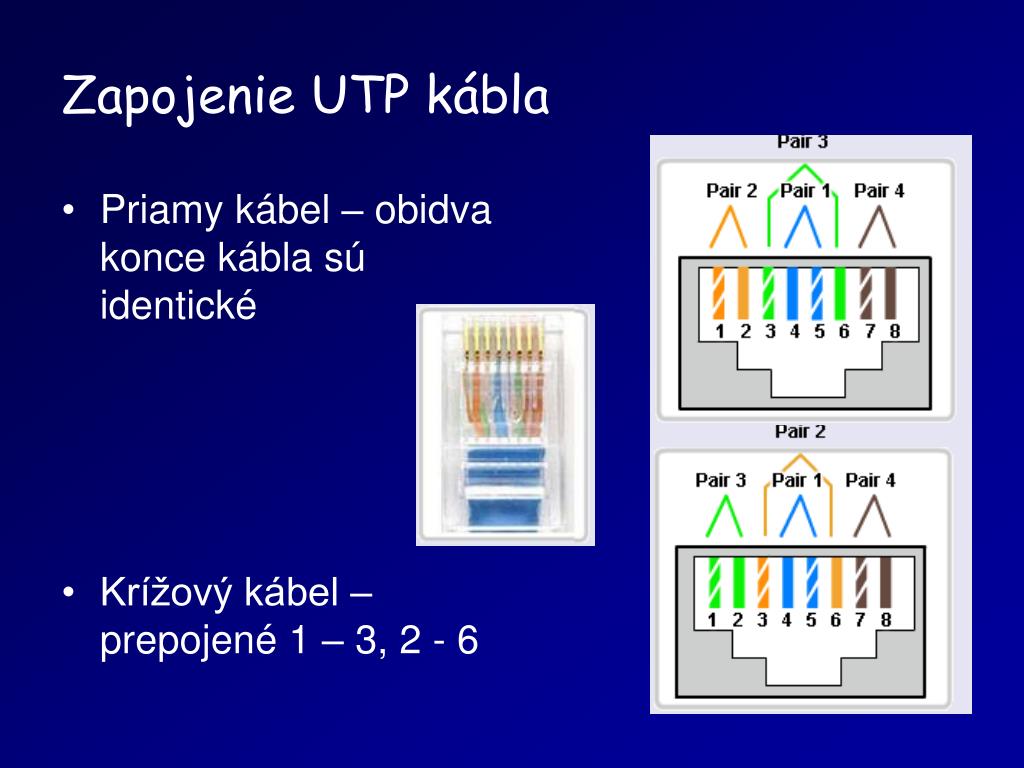

  19. Zapojenie UTP kábla • Priamy kábel – obidva konce kábla sú identické • Krížový kábel – prepojené 1 – 3, 2 - 6

  20. Krížový (Crossover) kábel • Prečo sa používa krížový kábel ? • Vysielač sa musí pripojiť na prijímač • Prekríženie môže sa uskutočniť buď v kábli alebo vnútri zariadenia 1 1 Vysielač Vysielač 2 2 3 3 Prijímač Prijímač 6 6

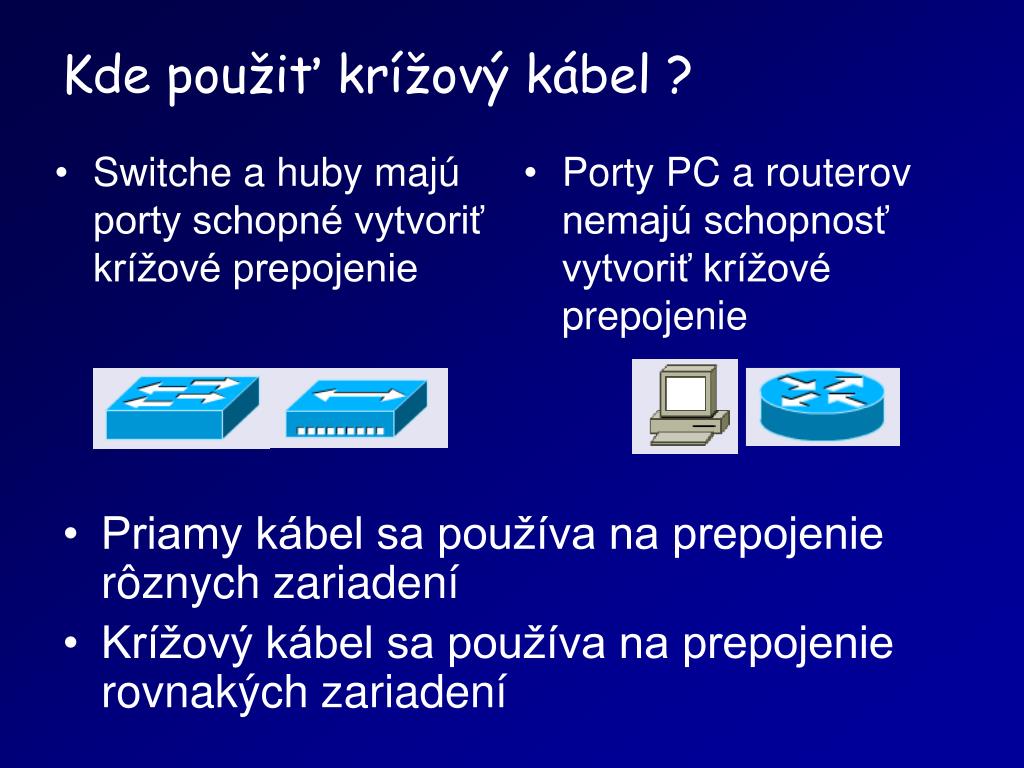

  21. Kde použiť krížový kábel ? • Switche a huby majú porty schopné vytvoriť krížové prepojenie • Porty PC a routerov nemajú schopnosť vytvoriť krížové prepojenie • Priamy kábel sa používa na prepojenie rôznych zariadení • Krížový kábel sa používa na prepojenie rovnakých zariadení

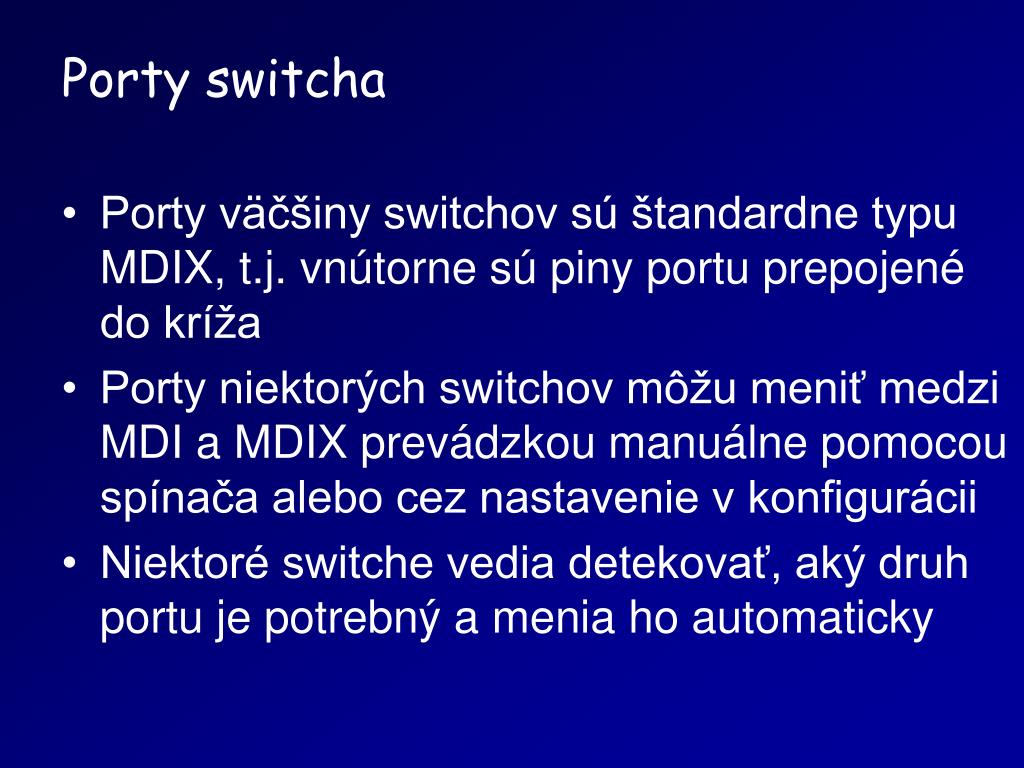

  22. Porty switcha • Porty väčšiny switchov sú štandardne typu MDIX, t.j. vnútorne sú piny portu prepojené do kríža • Porty niektorých switchov môžu meniť medzi MDI a MDIX prevádzkou manuálne pomocou spínača alebo cez nastavenie v konfigurácii • Niektoré switche vedia detekovať, aký druh portu je potrebný a menia ho automaticky

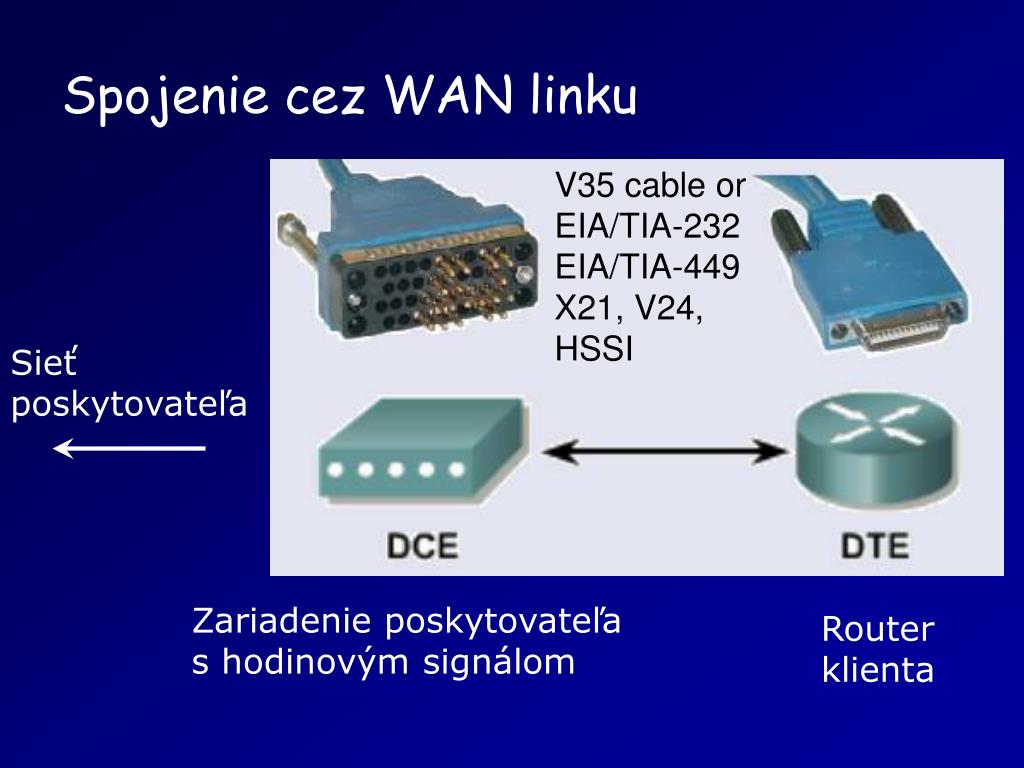

  23. V35 cable or EIA/TIA-232 EIA/TIA-449 X21, V24, HSSI Spojenie cez WAN linku Sieť poskytovateľa Zariadenie poskytovateľa s hodinovým signálom Router klienta

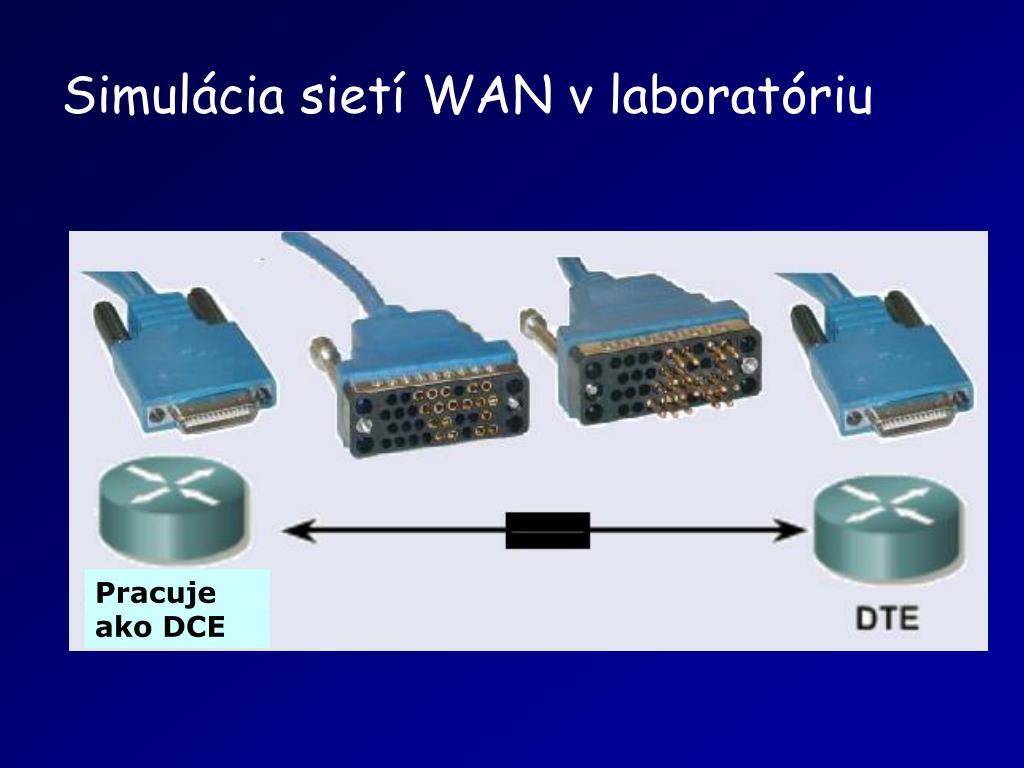

  24. Pracuje ako DCE Simulácia sietí WAN v laboratóriu

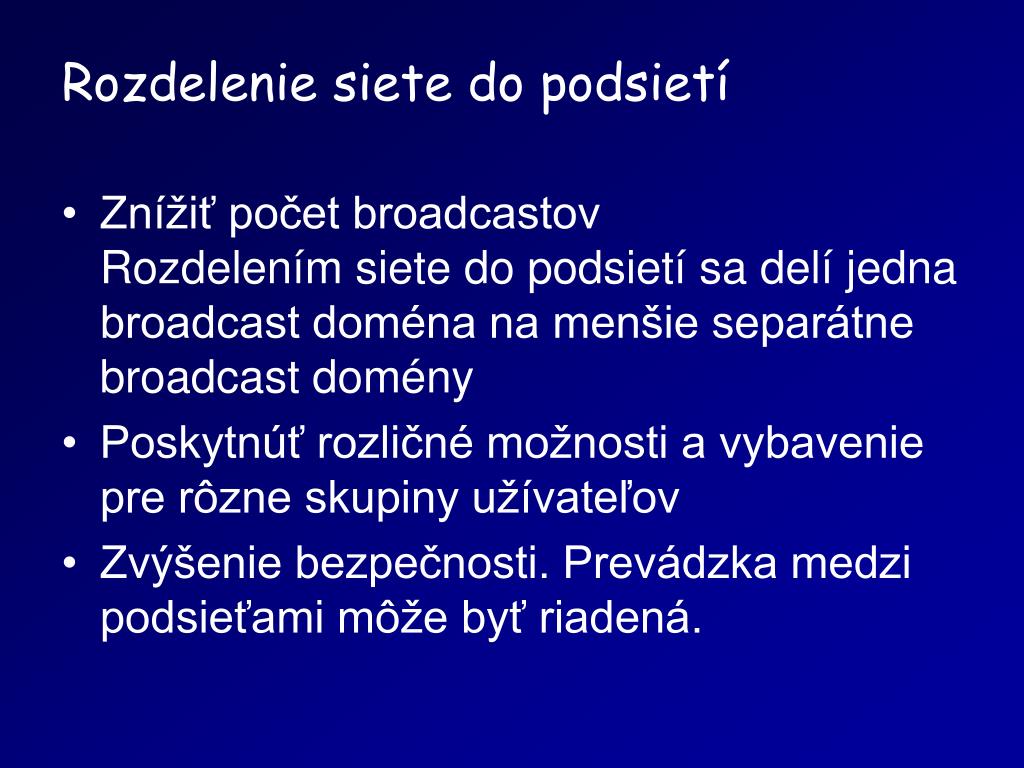

  25. Rozdelenie siete do podsietí • Znížiť počet broadcastov Rozdelením siete do podsietí sa delí jedna broadcast doména na menšie separátne broadcast domény • Poskytnúť rozličné možnosti a vybavenie pre rôzne skupiny užívateľov • Zvýšenie bezpečnosti. Prevádzka medzi podsieťami môže byť riadená.

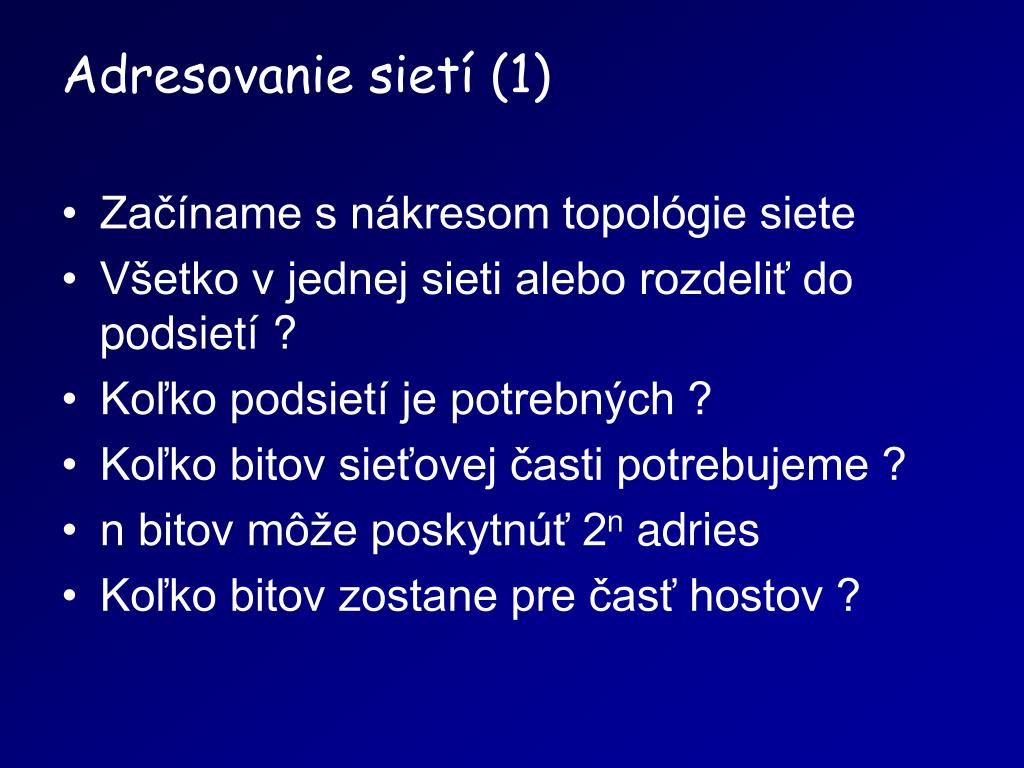

  26. Adresovanie sietí (1) • Začíname s nákresom topológie siete • Všetko v jednej sieti alebo rozdeliť do podsietí ? • Koľko podsietí je potrebných ? • Koľko bitov sieťovej časti potrebujeme ? • n bitov môže poskytnúť 2n adries • Koľko bitov zostane pre časť hostov ?

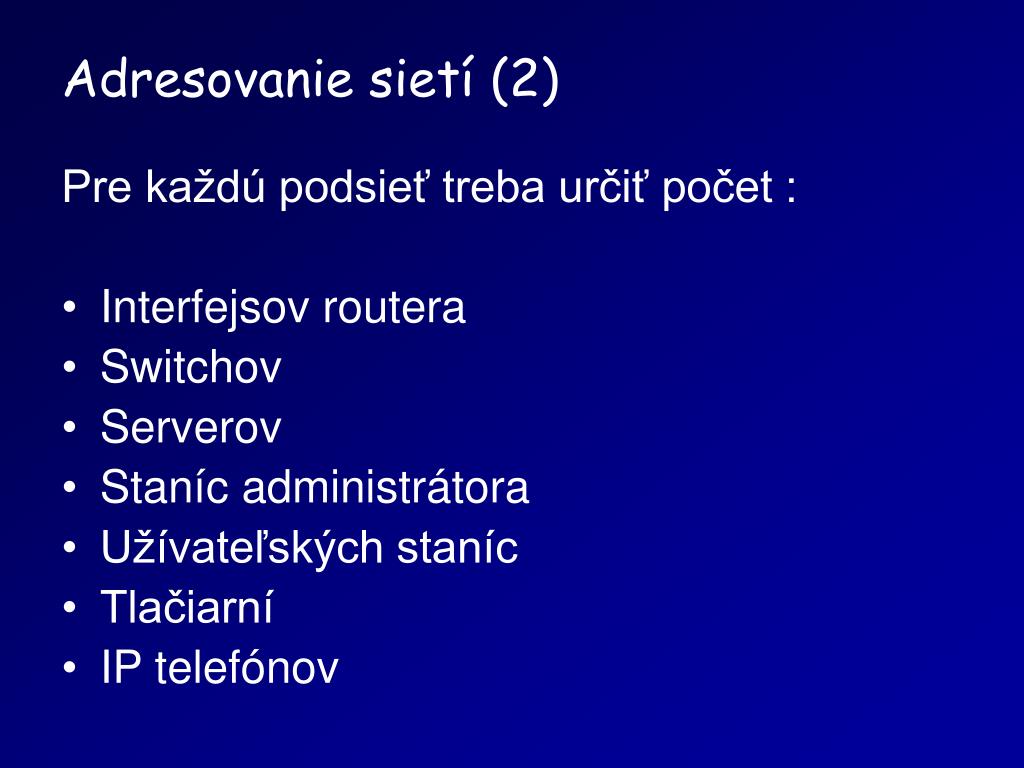

  27. Adresovanie sietí (2) Pre každú podsieť treba určiť počet : • Interfejsov routera • Switchov • Serverov • Staníc administrátora • Užívateľských staníc • Tlačiarní • IP telefónov

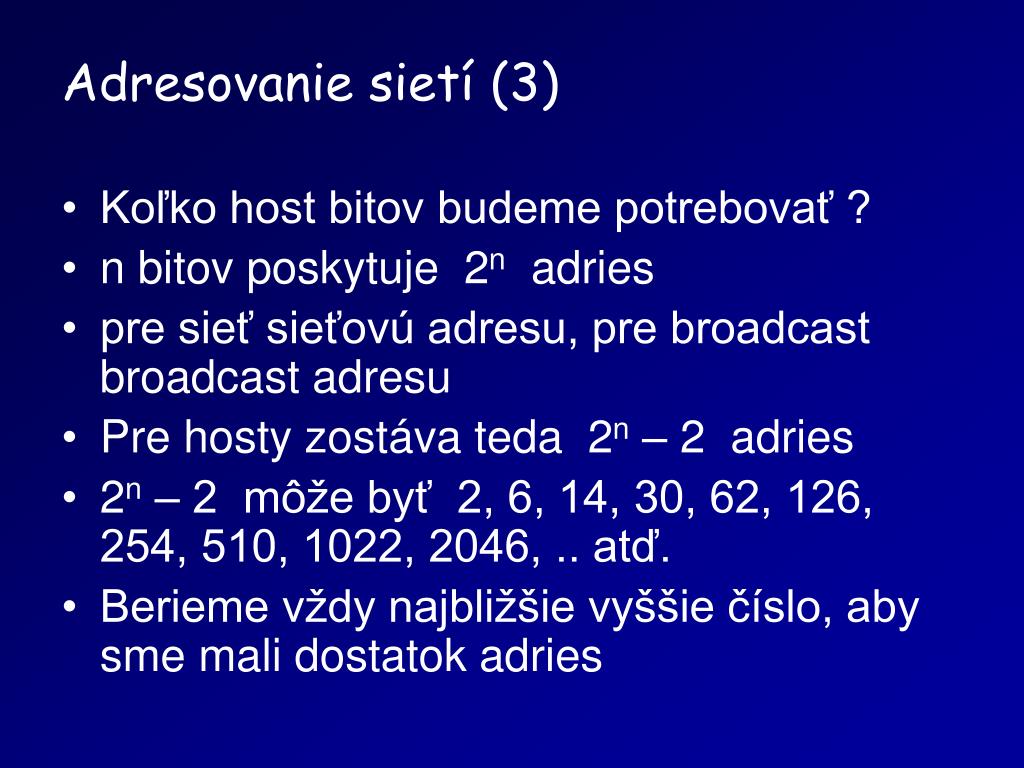

  28. Adresovanie sietí (3) • Koľko host bitov budeme potrebovať ? • n bitov poskytuje 2n adries • pre sieť sieťovú adresu, pre broadcast broadcast adresu • Pre hosty zostáva teda 2n – 2 adries • 2n – 2 môže byť 2, 6, 14, 30, 62, 126, 254, 510, 1022, 2046, .. atď. • Berieme vždy najbližšie vyššie číslo, aby sme mali dostatok adries

  29. Koľko máme podsietí ? Vrátane liniek typu point-to-point

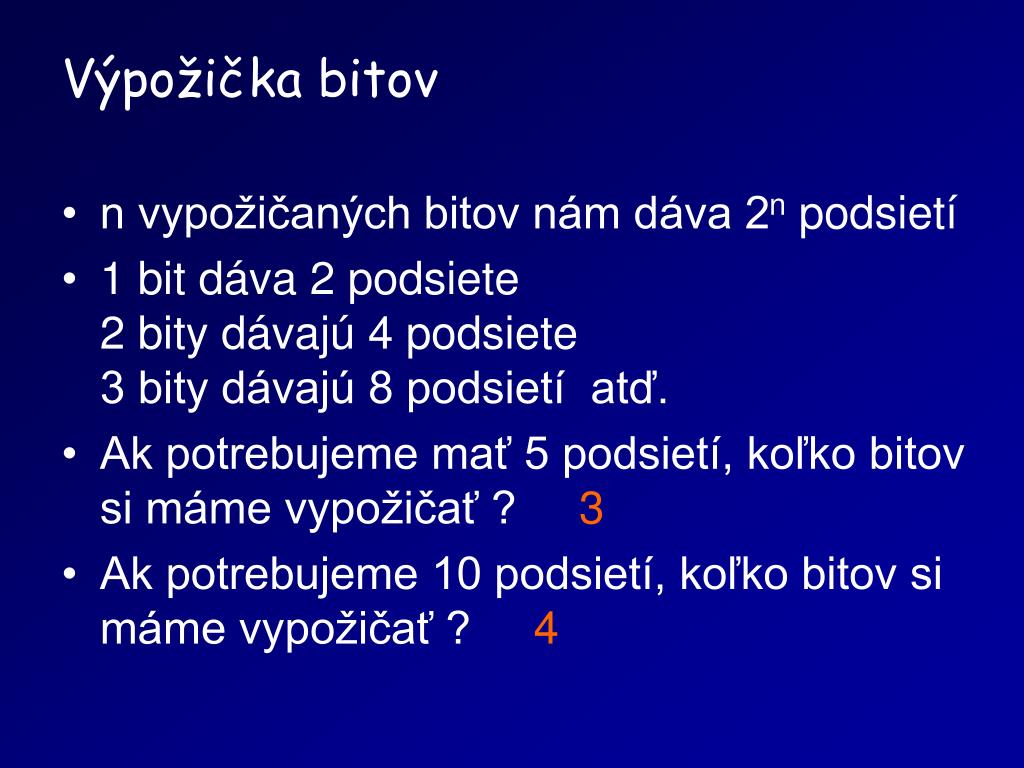

  30. Výpožička bitov • n vypožičaných bitov nám dáva 2n podsietí • 1 bit dáva 2 podsiete 2 bity dávajú 4 podsiete 3 bity dávajú 8 podsietí atď. • Ak potrebujeme mať 5 podsietí, koľko bitov si máme vypožičať ? 3 • Ak potrebujeme 10 podsietí, koľko bitov si máme vypožičať ? 4

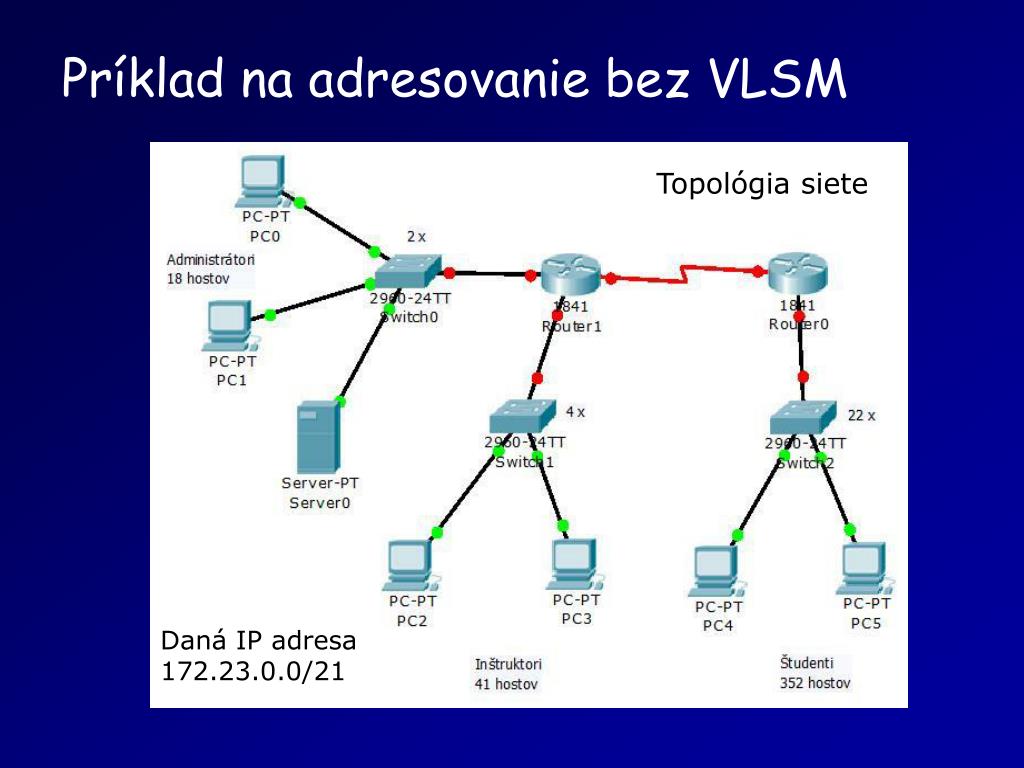

  31. Topológia siete Daná IP adresa 172.23.0.0/21 Príklad na adresovanie bez VLSM

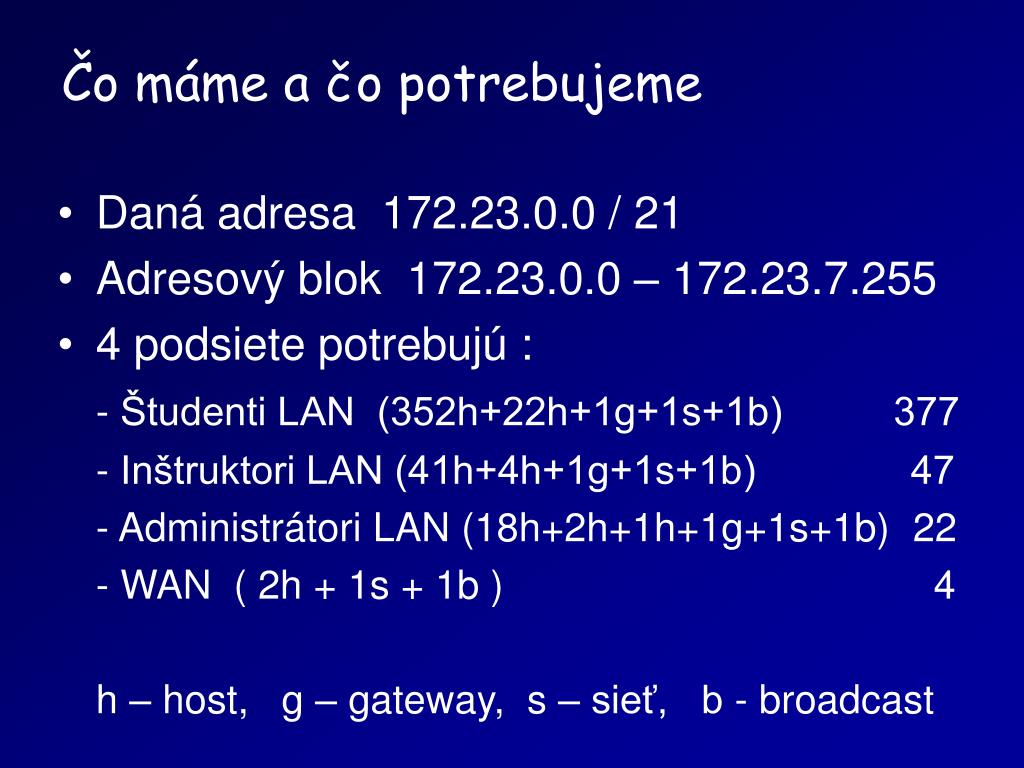

  32. Čo máme a čo potrebujeme • Daná adresa 172.23.0.0 / 21 • Adresový blok 172.23.0.0 – 172.23.7.255 • 4 podsiete potrebujú : - Študenti LAN (352h+22h+1g+1s+1b) 377 - Inštruktori LAN (41h+4h+1g+1s+1b) 47 - Administrátori LAN (18h+2h+1h+1g+1s+1b) 22 - WAN ( 2h + 1s + 1b ) 4 h – host, g – gateway, s – sieť, b - broadcast

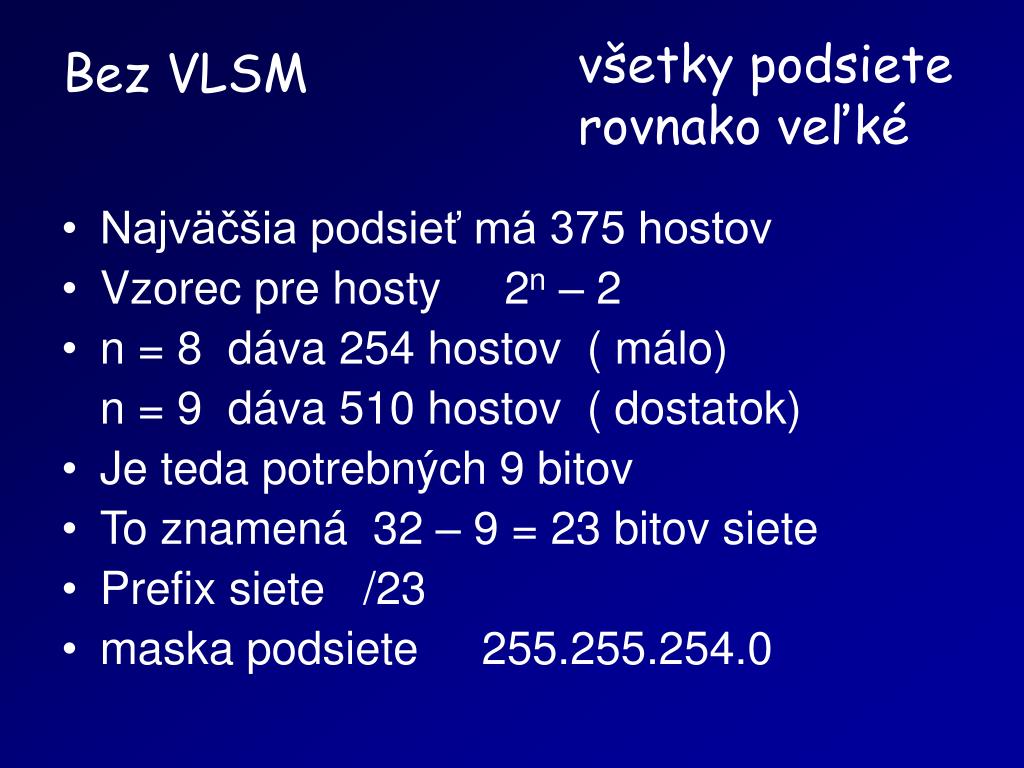

  33. všetky podsiete rovnako veľké Bez VLSM • Najväčšia podsieť má 375 hostov • Vzorec pre hosty 2n – 2 • n = 8 dáva 254 hostov ( málo) n = 9 dáva 510 hostov ( dostatok) • Je teda potrebných 9 bitov • To znamená 32 – 9 = 23 bitov siete • Prefix siete /23 • maska podsiete 255.255.254.0

  34. Adresy podsietí • / 23 maska podsiete binárne je • 11111111 11111111 11111110.00000000 • Nás zaujíma 3.oktet, v ktorom sa nachádza posledný jednotkový bit (1) sieťovej masky • Hodnota tohto bitu v 3.oktete je 2 • Adresy podsietí rastú po dvoch 172.23.0.0 172.23.2.0 172.23.4.0 172.23.6.0

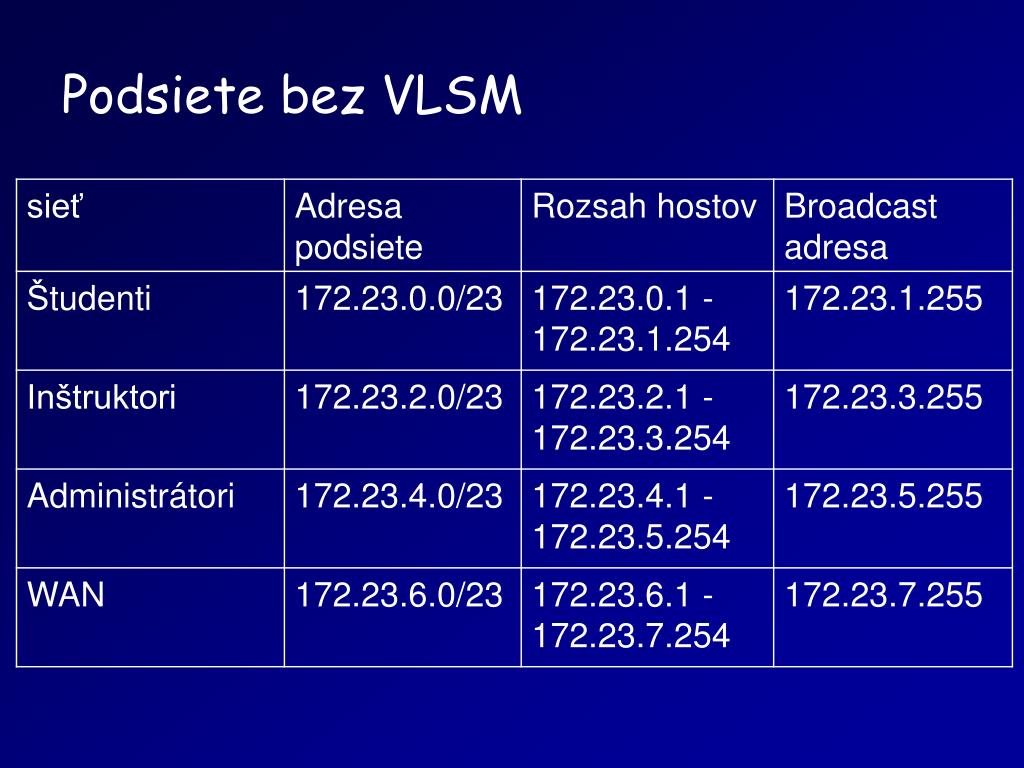

  35. Podsiete bez VLSM

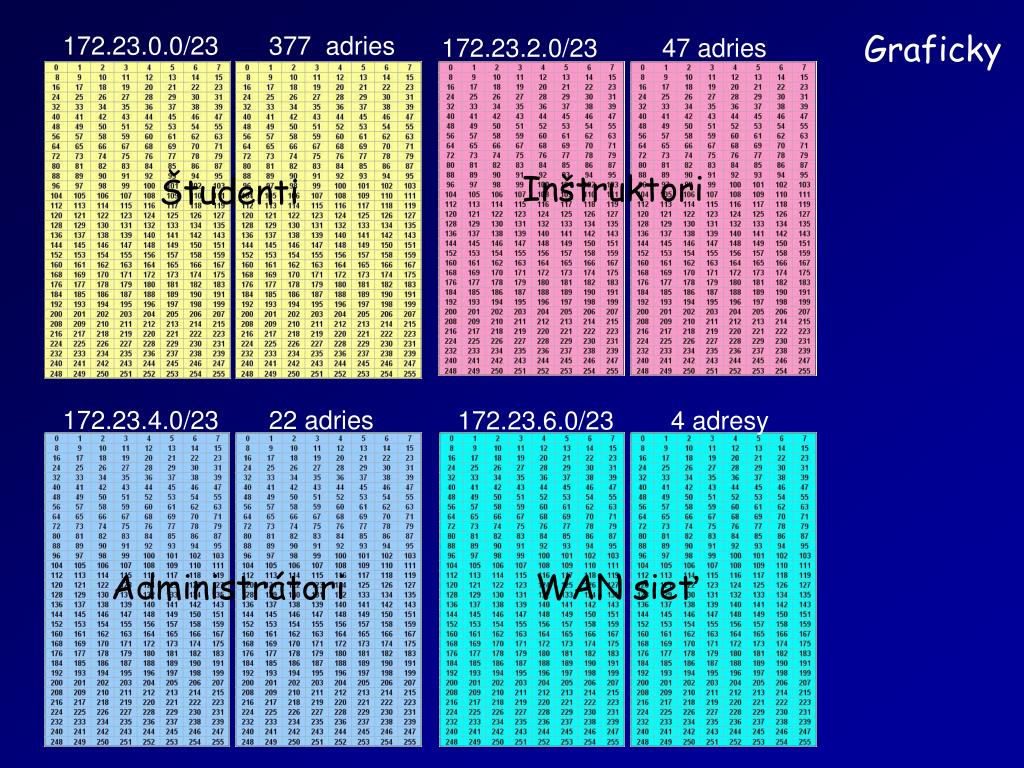

  36. 172.23.0.0/23 377 adries 172.23.2.0/23 47 adries Graficky Inštruktori Študenti 172.23.4.0/23 22 adries 172.23.6.0/23 4 adresy Administrátori WAN sieť

  37. Topológia siete Daná IP adresa 172.23.0.0/22 Príklad na adresovanie s VLSM

  38. Čo máme a čo potrebujeme - VLSM • Daná adresa 172.23.0.0 / 22 • Adresový blok 172.23.0.0 – 172.23.3.255 • 4 podsiete potrebujú : - Študenti LAN (352h+22h+1g+1s+1b) 377 - Inštruktori LAN (41h+4h+1g+1s+1b) 47 - Administrátori LAN (18h+2h+1h+1g+1s+1b) 22 - WAN ( 2h + 1s + 1b ) 4 h – host, g – gateway, s – sieť, b - broadcast

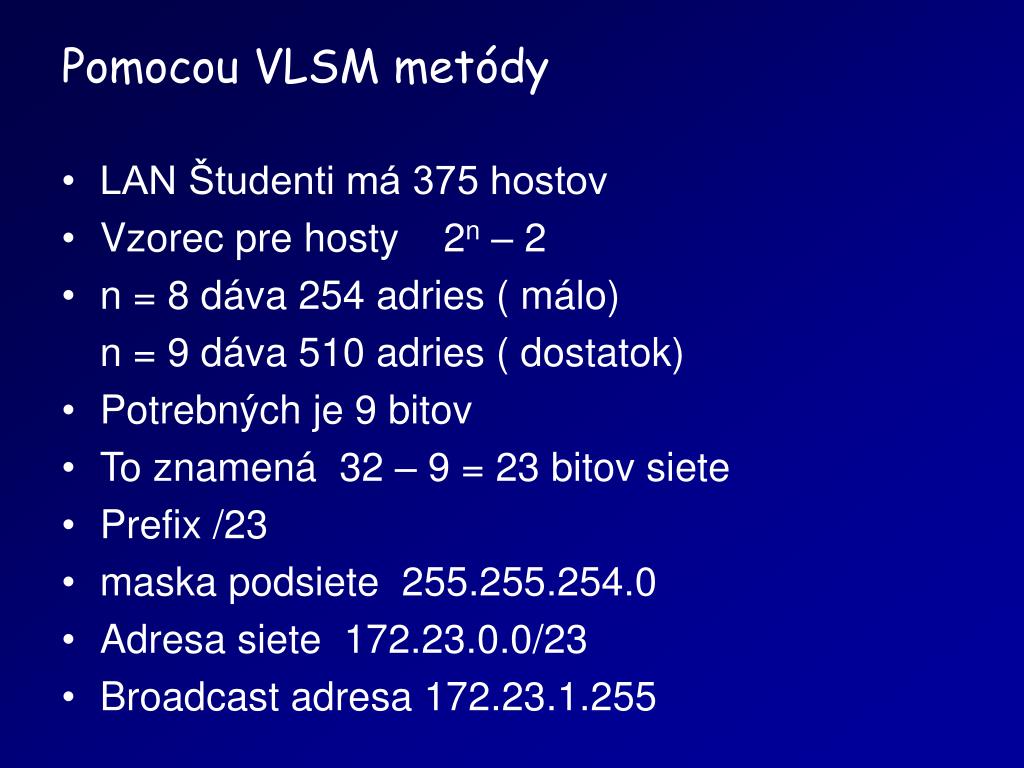

  39. Pomocou VLSM metódy • LAN Študenti má 375 hostov • Vzorec pre hosty 2n – 2 • n = 8 dáva 254 adries ( málo) n = 9 dáva 510 adries ( dostatok) • Potrebných je 9 bitov • To znamená 32 – 9 = 23 bitov siete • Prefix /23 • maska podsiete 255.255.254.0 • Adresa siete 172.23.0.0/23 • Broadcast adresa 172.23.1.255

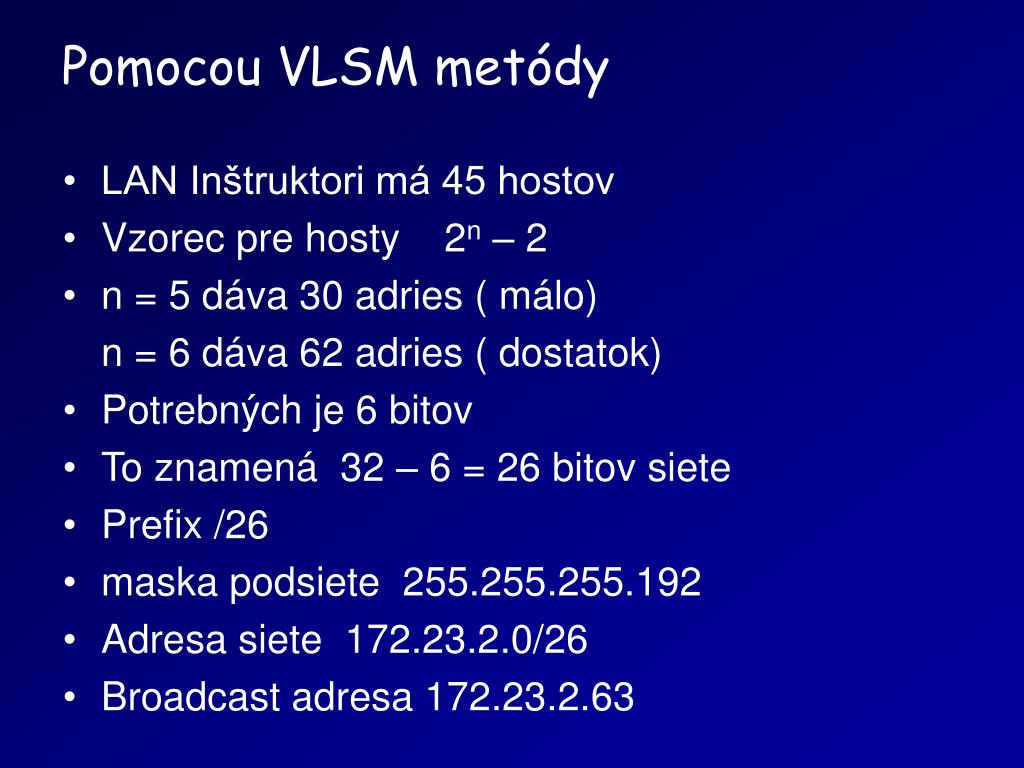

  40. Pomocou VLSM metódy • LAN Inštruktori má 45 hostov • Vzorec pre hosty 2n – 2 • n = 5 dáva 30 adries ( málo) n = 6 dáva 62 adries ( dostatok) • Potrebných je 6 bitov • To znamená 32 – 6 = 26 bitov siete • Prefix /26 • maska podsiete 255.255.255.192 • Adresa siete 172.23.2.0/26 • Broadcast adresa 172.23.2.63

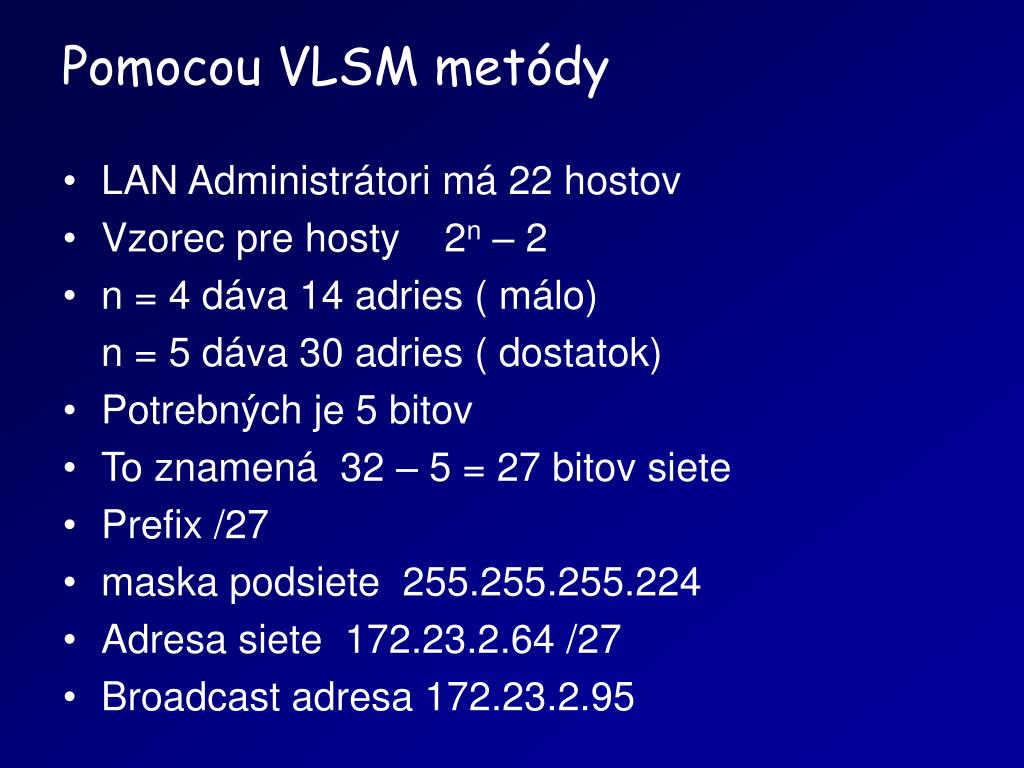

  41. Pomocou VLSM metódy • LAN Administrátori má 22 hostov • Vzorec pre hosty 2n – 2 • n = 4 dáva 14 adries ( málo) n = 5 dáva 30 adries ( dostatok) • Potrebných je 5 bitov • To znamená 32 – 5 = 27 bitov siete • Prefix /27 • maska podsiete 255.255.255.224 • Adresa siete 172.23.2.64 /27 • Broadcast adresa 172.23.2.95

  42. Pomocou VLSM metódy • WAN má 2 hosty • Vzorec pre hosty 2n – 2 • n = 2 dáva 2 adresy ( dostatok) • Potrebné sú 2 bity • To znamená 32 – 2 = 30 bitov siete • Prefix /30 • maska podsiete 255.255.255.252 • Adresa siete 172.23.2.96 / 30 • Broadcast adresa 172.23.2.99

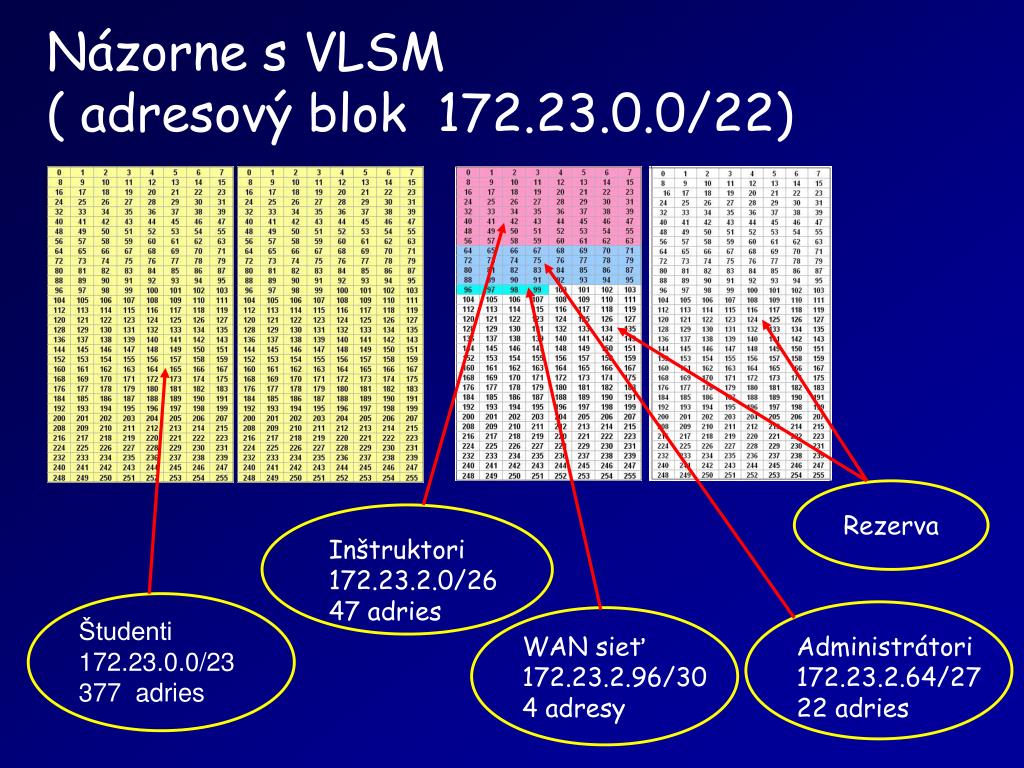

  43. Názorne s VLSM ( adresový blok 172.23.0.0/22) Rezerva Inštruktori 172.23.2.0/26 47 adries Študenti 172.23.0.0/23 377 adries WAN sieť 172.23.2.96/30 4 adresy Administrátori 172.23.2.64/27 22 adries
