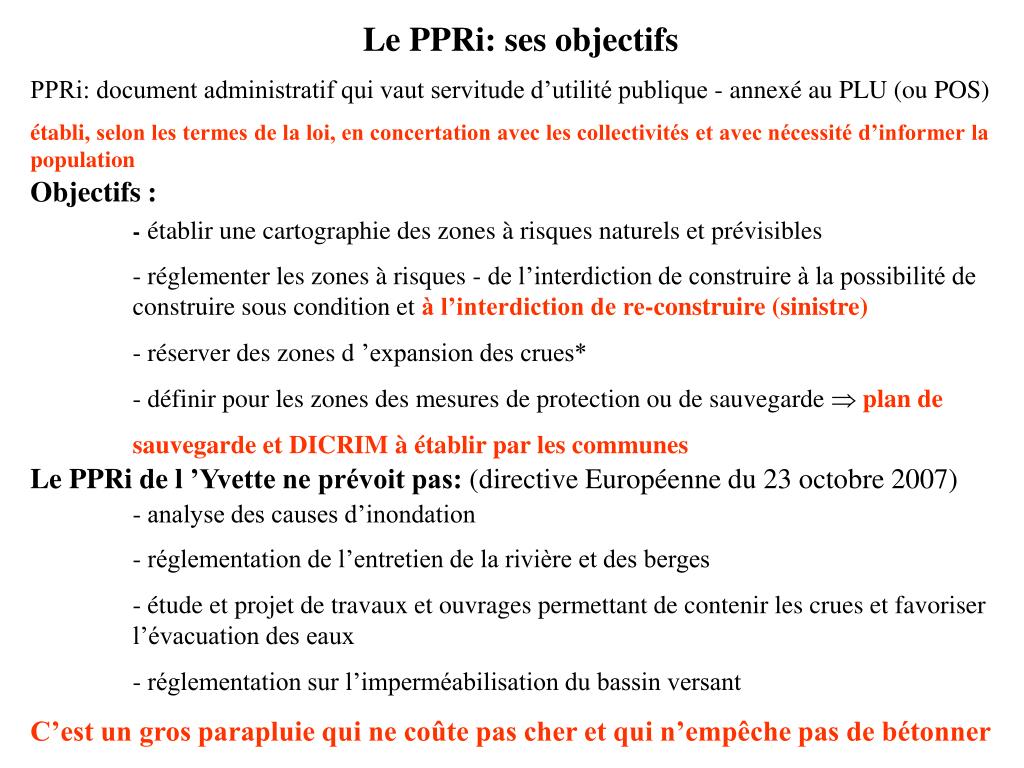

  1. PPRi: document administratif qui vaut servitude d’utilité publique - annexé au PLU (ou POS) établi,selon les termes de la loi, en concertation avec les collectivités et avec nécessité d’informer la population Objectifs : -établir une cartographie des zones à risques naturels et prévisibles - réglementer les zones à risques - de l’interdiction de construire à la possibilité de construire sous condition et à l’interdiction de re-construire (sinistre) - réserver des zones d ’expansion des crues* - définir pour les zones des mesures de protection ou de sauvegarde  plan de sauvegarde et DICRIM à établir par les communes Le PPRi de l ’Yvette ne prévoit pas: (directive Européenne du 23 octobre 2007) - analyse des causes d’inondation - réglementation de l’entretien de la rivière et des berges - étude et projet de travaux et ouvrages permettant de contenir les crues et favoriser l’évacuation des eaux - réglementation sur l’imperméabilisation du bassin versant C’est un gros parapluie qui ne coûte pas cher et qui n’empêche pas de bétonner Le PPRi: ses objectifs

  2. Méthodologie pour établir une carte des zones à risquecas de l’Yvette Etude Hydrologique caractériser la crue centennale (débit de pointe, durée, volume d’eau) à partir: - débit à Villebon sur Yvette (DIREN 91)/ 1970 - 1999 - pluviométrie à Brétigny sur Orge (Météo France et DIREN 91)/ 1951 - 1999 - historiques (documents anciens - hauteurs de crues) Construction du modèle hydraulique Analyse des conditions d ’écoulement (elles devraient être évolutives) - topographie, urbanisation - rugosité, lois de perte de charge entre points de calcul, pertes de charge singulières - bassins de retenue, principaux ponts ... Calage du modèle - à partir des crues de 1978 et 1999 Cartographier les résultats de la modélisation - carte des hauteurs et vitesses d ’eau

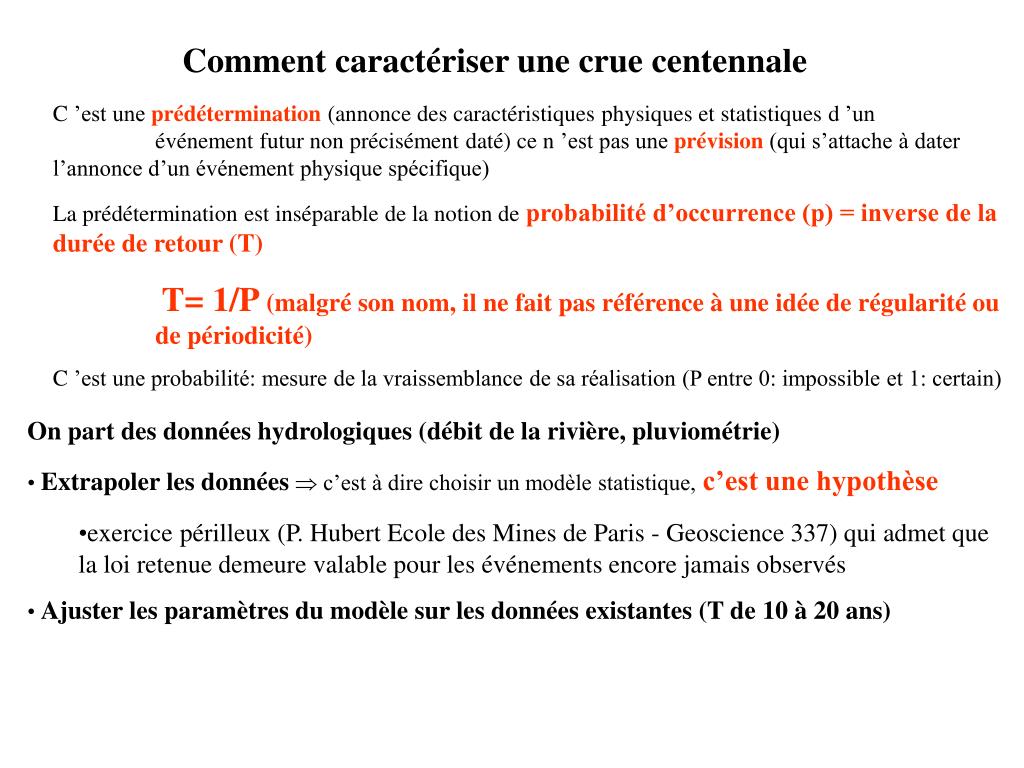

  3. Comment caractériser une crue centennale C ’est une prédétermination(annonce des caractéristiques physiques et statistiques d ’un événement futur non précisément daté) ce n ’est pas une prévision (qui s’attache à dater l’annonce d’un événement physique spécifique) La prédétermination est inséparable de la notion de probabilité d’occurrence (p) = inverse de la durée de retour (T) T= 1/P (malgré son nom, il ne fait pas référence à une idée de régularité ou de périodicité) C ’est une probabilité: mesure de la vraissemblance de sa réalisation (P entre 0: impossible et 1: certain) • On part des données hydrologiques (débit de la rivière, pluviométrie) • Extrapoler les données c’est à dire choisir un modèle statistique, c’est une hypothèse • exercicepérilleux (P. Hubert Ecole des Mines de Paris - Geoscience 337) qui admet que la loi retenue demeure valable pour les événements encore jamais observés • Ajuster les paramètres du modèle sur les données existantes (T de 10 à 20 ans)

  4. Modèle statistique et hypothèses pour le PPRi de l’Yvette • Extrapolation: modèle statistique de Gumbel : fréquence du phénomène est à décroissance exponentielle simple • R: précipitation Q: débit de la rivière (Q = R - retenue) • f(R ou Q)  e - R/a • Ajustement: méthode du Gradex (on ajuste les pentes des droites de Gumbel, en coordonnés semi-logarithmiques, sur les données mesurées dans les petites occurrences - 10 à 15 ans pour notre PPRi) pour le débit et la pluviométrie • Hypothèses prises pour le PPRi de l ’Yvette: • pour une occurrence  10 ans: R = Q (plus de retenue) • on retiendra une crue synthétique avec un débit et un volume d ’occurrence centennale sur tout le linéaire de la rivière • durée de la crue: 6 jours

  5. Droite de Gumbel pour les débits de l’Yvette 16 m3/s pour T= 10 ans

  6. Hydrogramme de la crue de 1999 Débit de pointe :18 m3/s Durée de crue: 6 jours

  7. Droite de Gumbel de la pluviométrie sur 6 jours à Brétigny Résultats à Villebon S bassin= 224 km2

  8. Dépend des bassins de retenue et de l ’imperméabilisation du sol (occupation des sols) 2 20

  9. Une enquête sur le PPRi pourquoi faire? • Vérifier la banque de données par rapport au vécu des riverains, en particulier la carte des plus hautes eaux délivrée par le SIAVHY (références pour la validation des calculs d ’une hypothétique crue centennale délimitant les zones à risques) • évaluer les connaissances des habitants sur ce PPRi et sur les risques

  10. Palaiseau Est - carte 6/14 (zone avale) 17 Riverains pas d ’accord avec les cartes SIAVHY 99 (9 à Palaiseau, 8 à Villebon) Rond point de l’Europe Rue de Palaiseau Rue des Prés Zone moins large pont Zone des coteaux Rue du parc à Foulon Inondation par zone des coteaux

  11. Palaiseau ( Léon Bourgeois)- carte 6/14 (zone amont) Rivière bouchée par les arbres au niveau du pont Rue Léon Bourgeois Inondation par la rue Inondée en 99 Restaurant La Cabane Les Foulons

  12. Palaiseau - carte 6/14 (amont) Zones inondées en 99 Rue des Piverts

  13. Carte 7/14 - Villebon sur Yvette (amont) Zone inondée en 99 Pont de Fourcherolles

  14. Orsay - carte 8/14 (aval) Rue des peupliers Rue du clos d’Alençon Confirmé par riverains Villebon Zone inondée mais pas sur carte SIAVHY

  15. Pont Henri Poincarré Rue Mademoiselle Zone inondée en 99 mais pas sur carte SIAVHY Rue de Provence

  16. Participation

  17. Parcelles inondées et ancienneté des habitants

  18. qui a informés? informés: 65 sur 118 consultés: 9 sur 118 participés EP: 11 sur 118 (10 P. et 1 V.) informés: 153 sur 252 consultés: 44 sur 252 participés EP: 45 sur 252 Manque d’information (concertation) évident

  19. Résumé des commentaires les plus fréquents et enseignements de l’enquête • En 1999, rivière bouchée par les arbres ( Pb de l’entretien) - fausse les hauteurs d ’eau enregistrés • Zones inondées bien identifiées: pont des 2 gares (Palaiseau/Villebon), bas de la rue Léon Bourgeois (Palaiseau), Ch. Des Foulons (Villebon) • Problèmes au niveau des ponts (Pont des 2 gares, tablier trop bas) - modification demandée depuis des années • Réseaux d’eau usée et pluviale insuffisants ou à revoir (causent autant d’inondation que la rivière) • Comment des permis de construire accordés pour des constructions en 1999 se transforment en zones inondables en 2006 • Pourquoi des remblaiements en zone inondable ont été possibles depuis 1995 et même très récemment? • Calage du modèle hydraulique sur carte SIAVHY de 1999 peu crédible • Couleurs des cartes réglementaires pas toujours cohérentes
