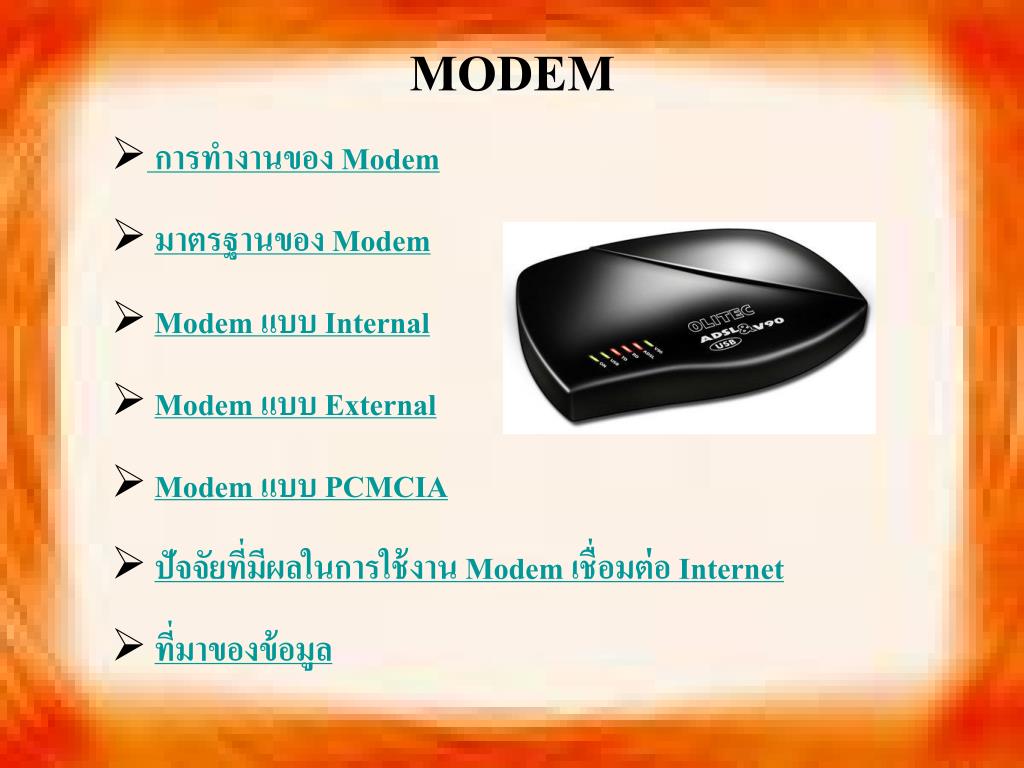

  1. MODEM • การทำงานของ Modem • มาตรฐานของ Modem • Modem แบบ Internal • Modem แบบ External • Modem แบบ PCMCIA • ปัจจัยที่มีผลในการใช้งาน Modem เชื่อมต่อ Internet • ที่มาของข้อมูล

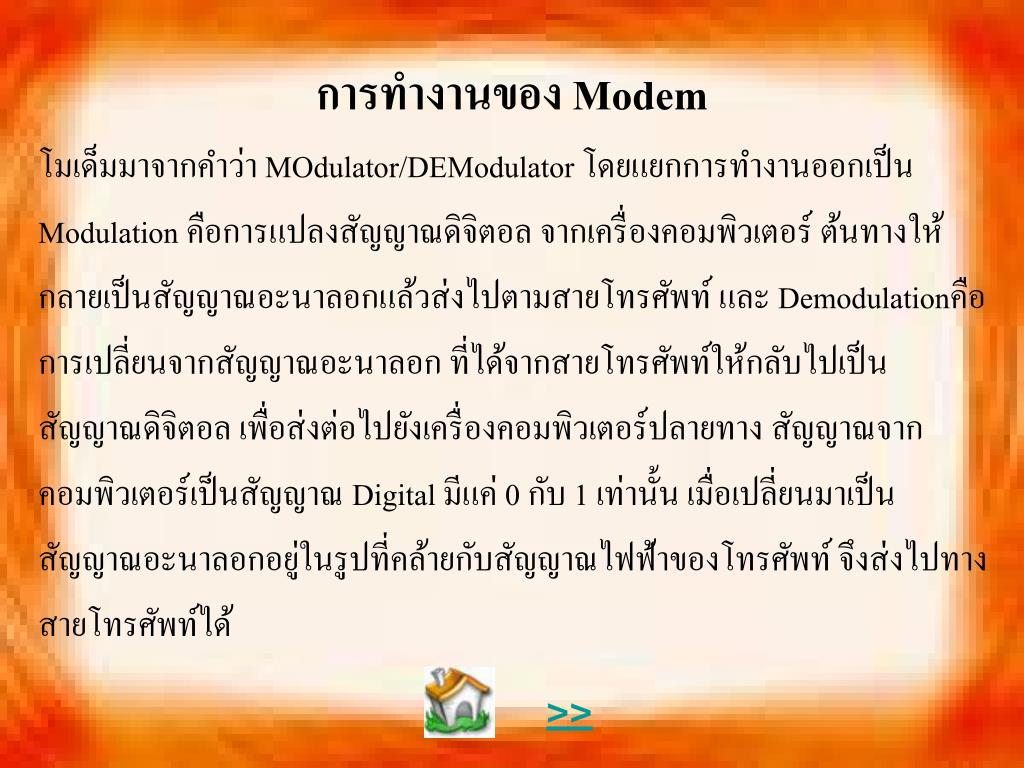

  2. การทำงานของ Modem โมเด็มมาจากคำว่า MOdulator/DEModulator โดยแยกการทำงานออกเป็น Modulation คือการแปลงสัญญาณดิจิตอล จากเครื่องคอมพิวเตอร์ ต้นทางให้ กลายเป็นสัญญาณอะนาลอกแล้วส่งไปตามสายโทรศัพท์ และ Demodulationคือ การเปลี่ยนจากสัญญาณอะนาลอก ที่ได้จากสายโทรศัพท์ให้กลับไปเป็น สัญญาณดิจิตอล เพื่อส่งต่อไปยังเครื่องคอมพิวเตอร์ปลายทาง สัญญาณจาก คอมพิวเตอร์เป็นสัญญาณ Digital มีแค่ 0 กับ 1 เท่านั้น เมื่อเปลี่ยนมาเป็น สัญญาณอะนาลอกอยู่ในรูปที่คล้ายกับสัญญาณไฟฟ้าของโทรศัพท์ จึงส่งไปทาง สายโทรศัพท์ได้ >>

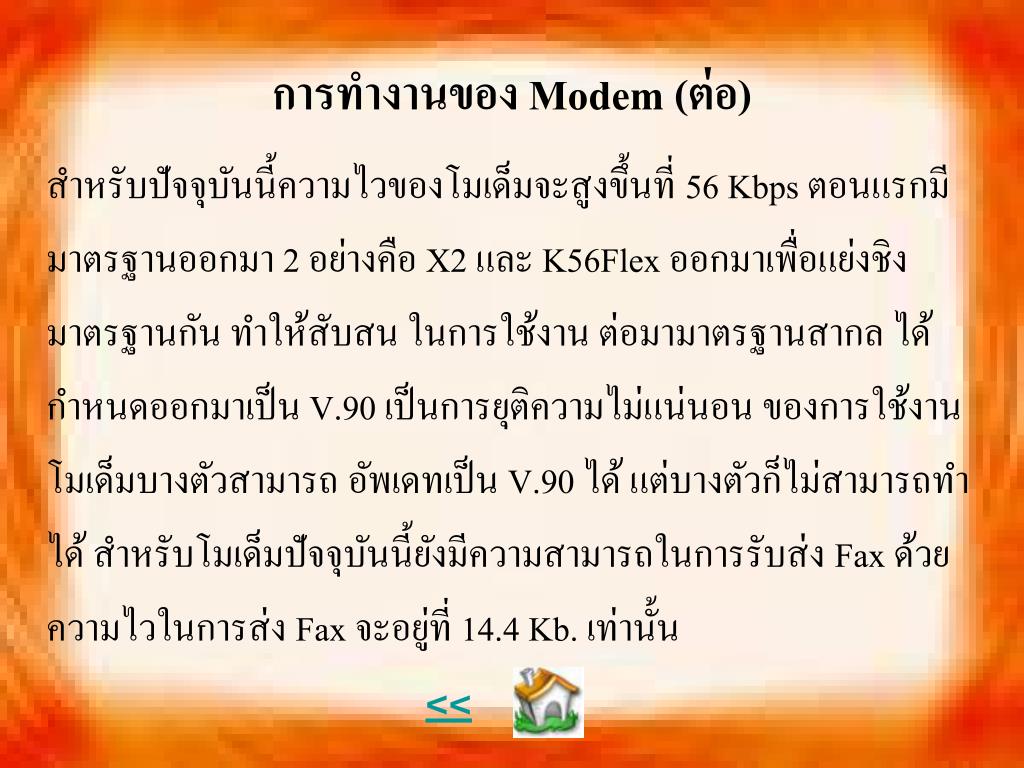

  3. การทำงานของ Modem (ต่อ) สำหรับปัจจุบันนี้ความไวของโมเด็มจะสูงขึ้นที่ 56 Kbps ตอนแรกมี มาตรฐานออกมา 2 อย่างคือ X2 และ K56Flex ออกมาเพื่อแย่งชิง มาตรฐานกัน ทำให้สับสน ในการใช้งาน ต่อมามาตรฐานสากล ได้ กำหนดออกมาเป็น V.90 เป็นการยุติความไม่แน่นอน ของการใช้งาน โมเด็มบางตัวสามารถ อัพเดทเป็น V.90 ได้ แต่บางตัวก็ไม่สามารถทำ ได้ สำหรับโมเด็มปัจจุบันนี้ยังมีความสามารถในการรับส่ง Fax ด้วย ความไวในการส่ง Fax จะอยู่ที่ 14.4 Kb. เท่านั้น <<

  4. มาตรฐานของ Modem V. 22 : โมเด็มความเร็ว 1,200 bpsV. 22bis : โมเด็มความเร็ว 2,400 bpsV. 32 : โมเด็มความเร็ว 4,800 และ 9,600 bpsV. 32bis : โมเด็มความเร็วตั้งแต่ 4,8007,2009,600 และ 14,400 bpsV. 32turbo : พัฒนามาจาก V. 32bis อีกทีโดยมีความเร็ว 19,200 bps และสนับสนุนการบีบอัดข้อมูลV. 34 : ความเร็ว 28,800 bpsV. 34bis : เป็นมาตรฐานที่นิยมใช้กันอยู่ช่วงหนึ่ง ความเร็ว 33,600 bps ปัจจุบันก็ยังมีใช้อยู่V. 42 : เกี่ยวกับการทำ Error Correction ในโมเด็ม ช่วยให้โมเด็มเชื่อมต่อเสถียรมากยิ่งขึ้นV. 90 : เป็นมาตรฐานที่นิยมใช้กันมากที่สุดในปัจจุบัน ความเร็วอยู่ที่ 56,000 bpsV. 44 : พัฒนามาจาก V. 42 และพัฒนาการบีบอัดข้อมูลจาก 4:1 เป็น 6:1V. 92 : เพิ่มคุณสมบัติการทำงานกับชุมสายแบบ Call Waiting หรือสายเรียกซ้อน

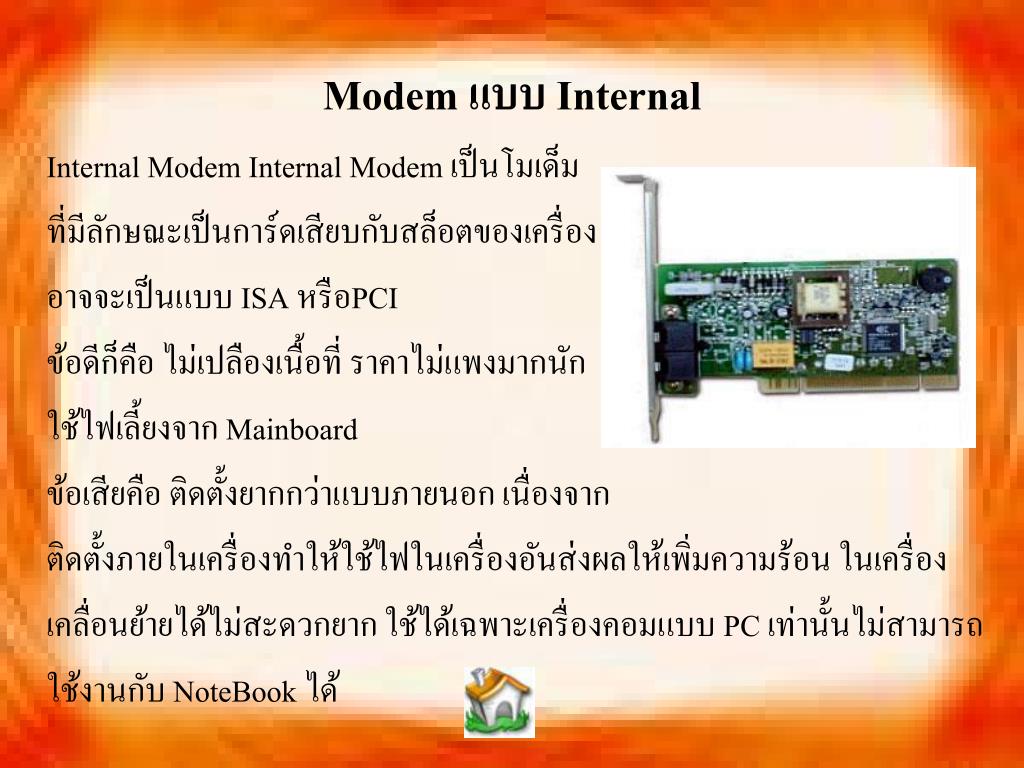

  5. Modem แบบ Internal Internal Modem Internal Modem เป็นโมเด็ม ที่มีลักษณะเป็นการ์ดเสียบกับสล็อตของเครื่อง อาจจะเป็นแบบ ISA หรือPCI ข้อดีก็คือ ไม่เปลืองเนื้อที่ ราคาไม่แพงมากนัก ใช้ไฟเลี้ยงจาก Mainboard ข้อเสียคือ ติดตั้งยากกว่าแบบภายนอก เนื่องจาก ติดตั้งภายในเครื่องทำให้ใช้ไฟในเครื่องอันส่งผลให้เพิ่มความร้อน ในเครื่อง เคลื่อนย้ายได้ไม่สะดวกยาก ใช้ได้เฉพาะเครื่องคอมแบบ PC เท่านั้นไม่สามารถ ใช้งานกับ NoteBook ได้

  6. Modem แบบ External External Modem External Modem เป็นโมเด็มที่ติดตั้งภายนอกโดยจะต่อกับSerial Port โดยใช้หัวต่อที่เป็น DB-25 หรือ DB-9 ต่อกับ Com1, Com2 หรือ USB ข้อดีคือ สามารถเคลื่อนย้ายไปใช้กับเครื่องอื่นได้ ติดตั้งได้ง่าย ไม่เพิ่มความร้อนให้กับเครื่องคอมพิวเตอร์ เนื่องจากติดตั้งอยู่ภายนอกและใช้แหล่งจ่ายไฟภายนอก สามารถใช้ งานกับเครื่อง NoteBook ได้เนื่องจากต่อกับ Serial Port หรือ Parallel Port มีไฟแสดง สภาวะการทำงานของโมเด็ม >>

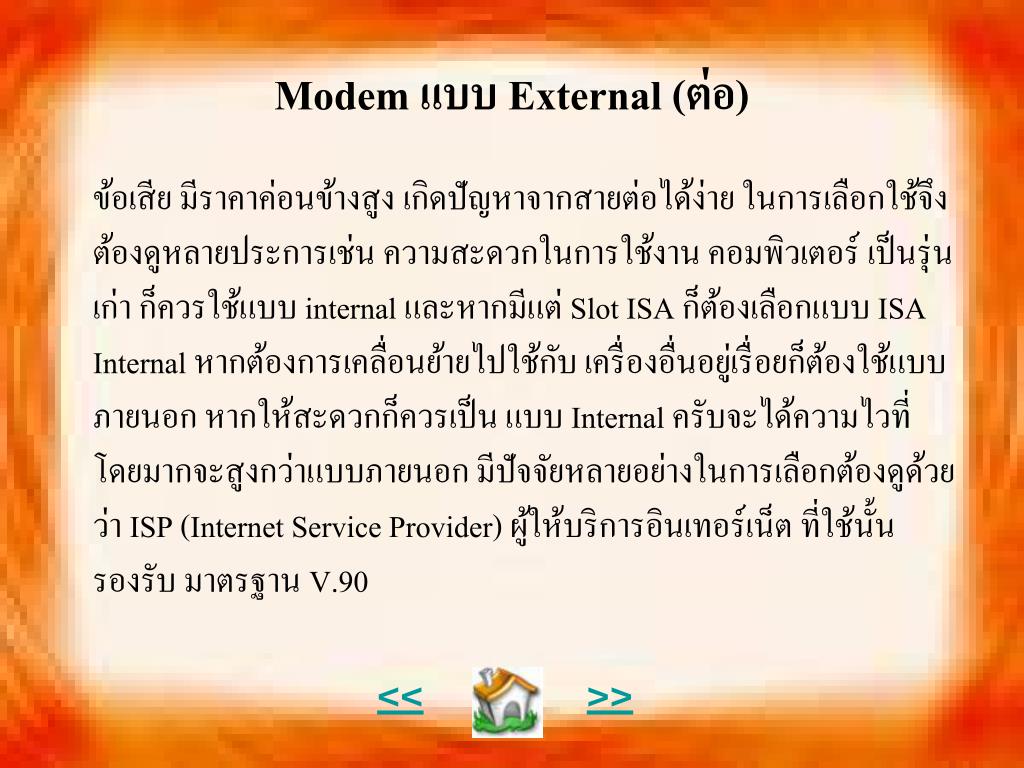

  7. Modem แบบ External (ต่อ) ข้อเสีย มีราคาค่อนข้างสูง เกิดปัญหาจากสายต่อได้ง่าย ในการเลือกใช้จึงต้องดูหลายประการเช่น ความสะดวกในการใช้งาน คอมพิวเตอร์ เป็นรุ่นเก่า ก็ควรใช้แบบ internal และหากมีแต่ Slot ISA ก็ต้องเลือกแบบ ISA Internal หากต้องการเคลื่อนย้ายไปใช้กับ เครื่องอื่นอยู่เรื่อยก็ต้องใช้แบบภายนอก หากให้สะดวกก็ควรเป็น แบบ Internal ครับจะได้ความไวที่ โดยมากจะสูงกว่าแบบภายนอก มีปัจจัยหลายอย่างในการเลือกต้องดูด้วยว่า ISP (Internet Service Provider) ผู้ให้บริการอินเทอร์เน็ต ที่ใช้นั้นรองรับ มาตรฐาน V.90 << >>

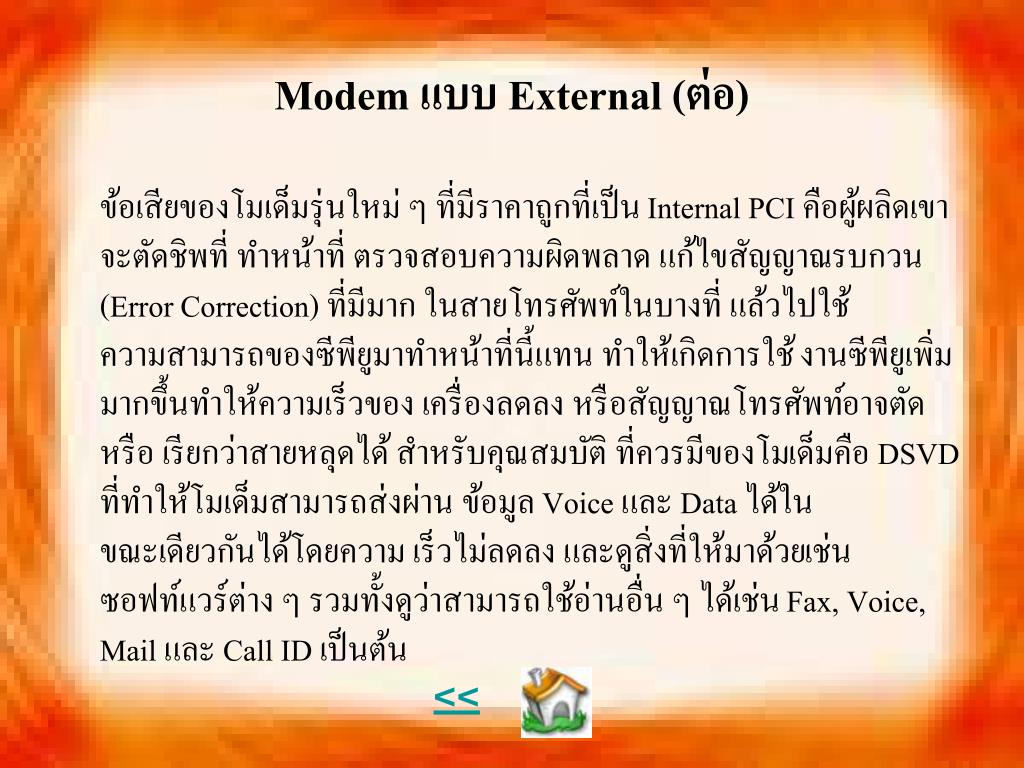

  8. Modem แบบ External (ต่อ) ข้อเสียของโมเด็มรุ่นใหม่ ๆ ที่มีราคาถูกที่เป็น Internal PCI คือผู้ผลิดเขาจะตัดชิพที่ ทำหน้าที่ ตรวจสอบความผิดพลาด แก้ไขสัญญาณรบกวน (Error Correction) ที่มีมาก ในสายโทรศัพท์ในบางที่ แล้วไปใช้ความสามารถของซีพียูมาทำหน้าที่นี้แทน ทำให้เกิดการใช้ งานซีพียูเพิ่มมากขึ้นทำให้ความเร็วของ เครื่องลดลง หรือสัญญาณโทรศัพท์อาจตัดหรือ เรียกว่าสายหลุดได้ สำหรับคุณสมบัติ ที่ควรมีของโมเด็มคือ DSVD ที่ทำให้โมเด็มสามารถส่งผ่าน ข้อมูล Voice และ Data ได้ในขณะเดียวกันได้โดยความ เร็วไม่ลดลง และดูสิ่งที่ให้มาด้วยเช่น ซอฟท์แวร์ต่าง ๆ รวมทั้งดูว่าสามารถใช้อ่านอื่น ๆ ได้เช่น Fax, Voice, Mail และ Call ID เป็นต้น <<

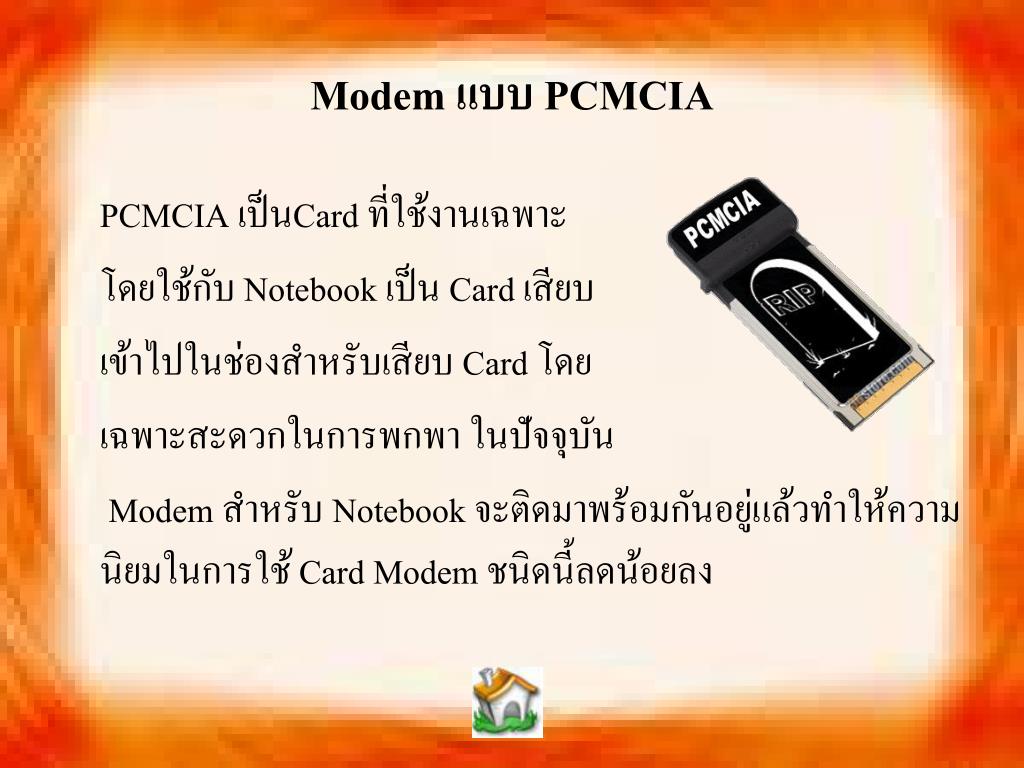

  9. Modem แบบ PCMCIA PCMCIA เป็นCard ที่ใช้งานเฉพาะ โดยใช้กับ Notebook เป็น Card เสียบ เข้าไปในช่องสำหรับเสียบ Card โดย เฉพาะสะดวกในการพกพา ในปัจจุบัน Modem สำหรับ Notebook จะติดมาพร้อมกันอยู่แล้วทำให้ความนิยมในการใช้ Card Modem ชนิดนี้ลดน้อยลง

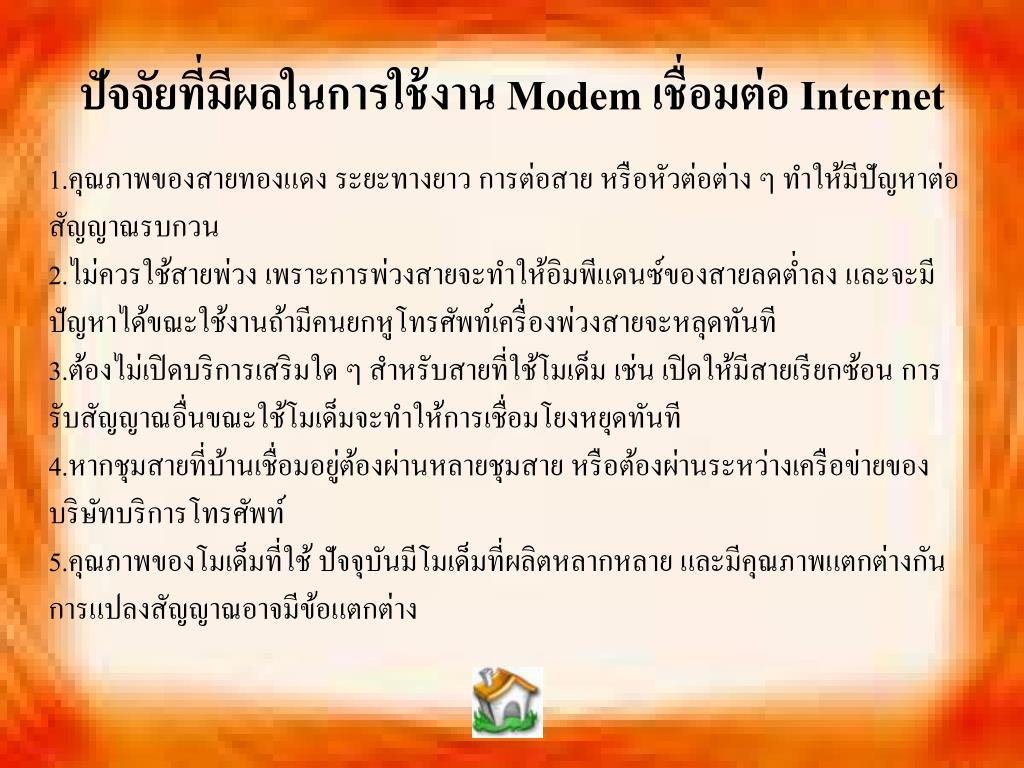

  10. ปัจจัยที่มีผลในการใช้งาน Modem เชื่อมต่อ Internet 1.คุณภาพของสายทองแดง ระยะทางยาว การต่อสาย หรือหัวต่อต่าง ๆ ทำให้มีปัญหาต่อสัญญาณรบกวน2.ไม่ควรใช้สายพ่วง เพราะการพ่วงสายจะทำให้อิมพีแดนซ์ของสายลดต่ำลง และจะมีปัญหาได้ขณะใช้งานถ้ามีคนยกหูโทรศัพท์เครื่องพ่วงสายจะหลุดทันที3.ต้องไม่เปิดบริการเสริมใด ๆ สำหรับสายที่ใช้โมเด็ม เช่น เปิดให้มีสายเรียกซ้อน การรับสัญญาณอื่นขณะใช้โมเด็มจะทำให้การเชื่อมโยงหยุดทันที4.หากชุมสายที่บ้านเชื่อมอยู่ต้องผ่านหลายชุมสาย หรือต้องผ่านระหว่างเครือข่ายของบริษัทบริการโทรศัพท์5.คุณภาพของโมเด็มที่ใช้ ปัจจุบันมีโมเด็มที่ผลิตหลากหลาย และมีคุณภาพแตกต่างกัน การแปลงสัญญาณอาจมีข้อแตกต่าง

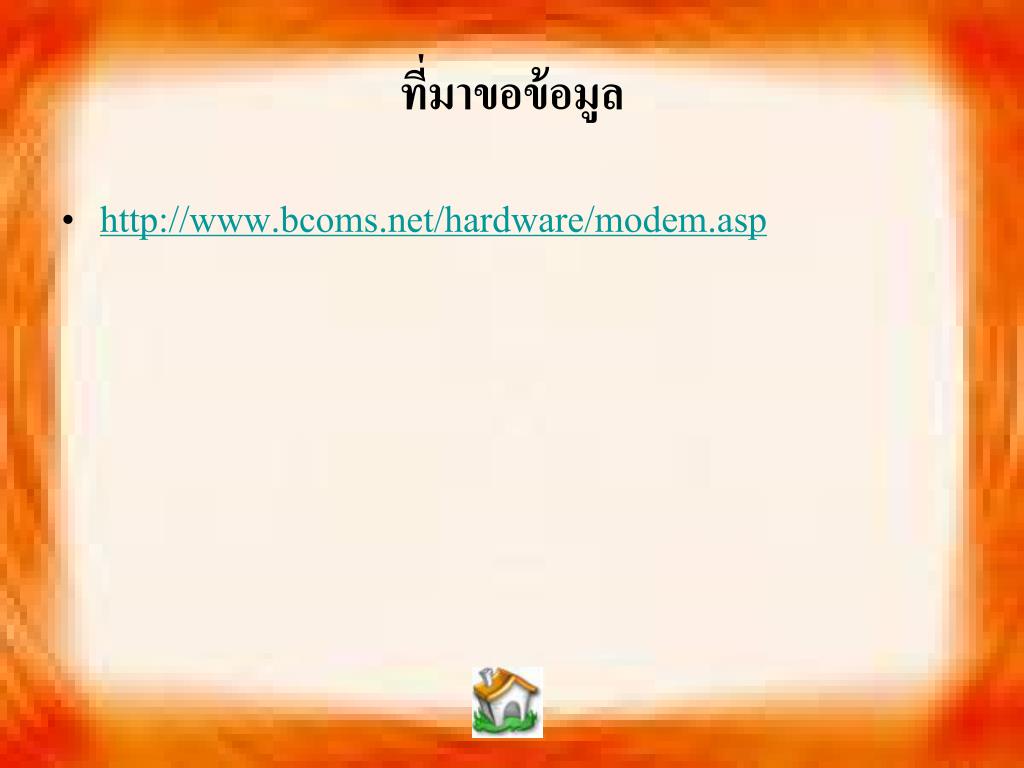

  11. ที่มาขอข้อมูล • http://www.bcoms.net/hardware/modem.asp
