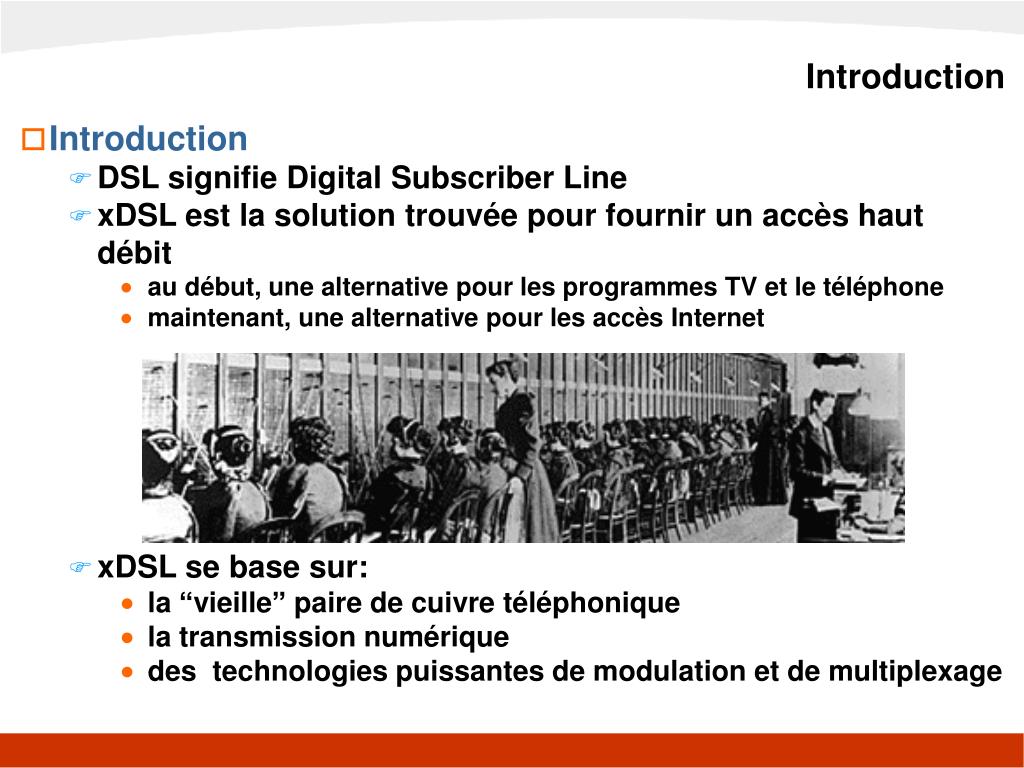

4. Introduction • Introduction • DSL signifie Digital Subscriber Line • xDSL est la solution trouvée pour fournir un accès haut débit • au début, une alternative pour les programmes TV et le téléphone • maintenant, une alternative pour les accès Internet • xDSL se base sur: • la “vieille” paire de cuivre téléphonique • la transmission numérique • des technologies puissantes de modulation et de multiplexage

5. Sommaire • Sommaire • Introduction • Généralités • Technologies xDSL • Symétriques • Asymétriques • Protocoles • Matériels • Les différents acteurs • Conclusion

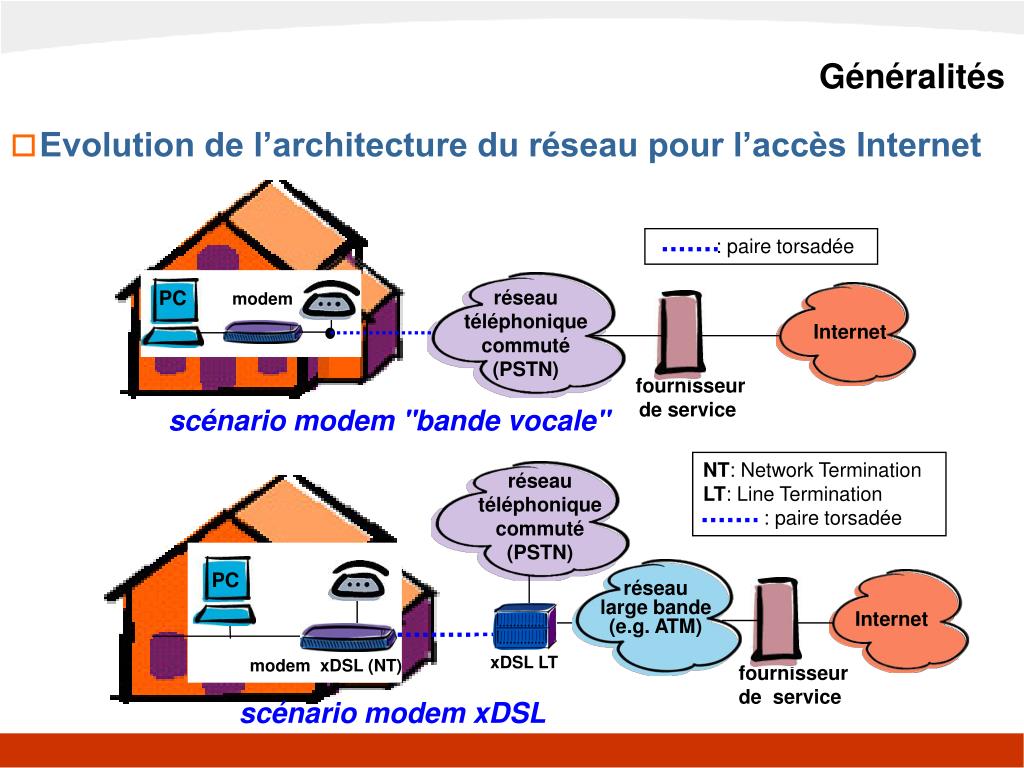

6. NT: Network Termination LT: Line Termination : paire torsadée réseau téléphonique commuté (PSTN) PC réseau large bande (e.g. ATM) Internet xDSL LT modem xDSL (NT) fournisseur deservice scénario modem xDSL Généralités • Evolution de l’architecture du réseau pour l’accès Internet : paire torsadée réseau téléphonique commuté (PSTN) PC modem Internet fournisseur de service scénario modem "bande vocale"

7. ANT: ADSL Network Termination BAS: BroadBand Access Server ISP: Internet Service Provider DSLAM: Digital Subscriber Line Access Multiplexer IP ATM modem DSL (ex: ANT) BAS DSLAM • RAS • affectation d’@IP • routage vers l’ISP • taxation Ligne ADSL Niveau de service ATM Niveau de service IP ISP usager fournisseur d’accès Généralités • Architecture globale pour les accès Internet central téléphonique de rattachement modem ISP

8. Sommaire • Sommaire • Introduction • Généralités • Technologies xDSL • Symétriques • Asymétriques • Protocoles • Matériels • Les différents acteurs • Conclusion

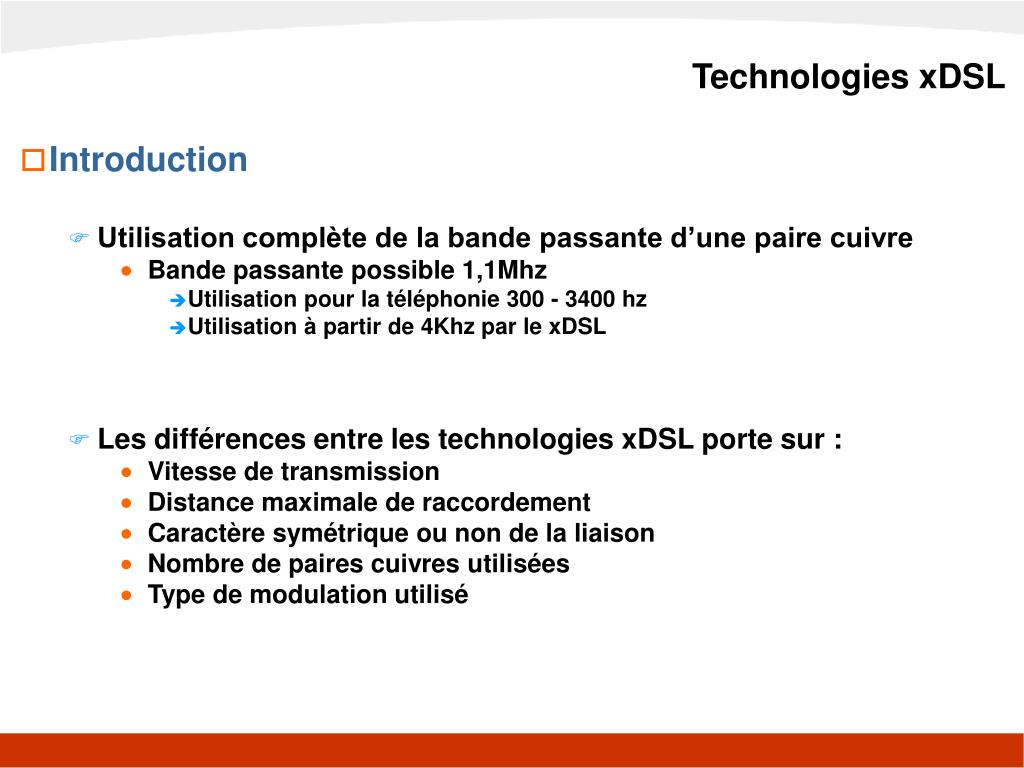

9. Technologies xDSL • Introduction • Utilisation complète de la bande passante d’une paire cuivre • Bande passante possible 1,1Mhz • Utilisation pour la téléphonie 300 - 3400 hz • Utilisation à partir de 4Khz par le xDSL • Les différences entre les technologies xDSL porte sur : • Vitesse de transmission • Distance maximale de raccordement • Caractère symétrique ou non de la liaison • Nombre de paires cuivres utilisées • Type de modulation utilisé

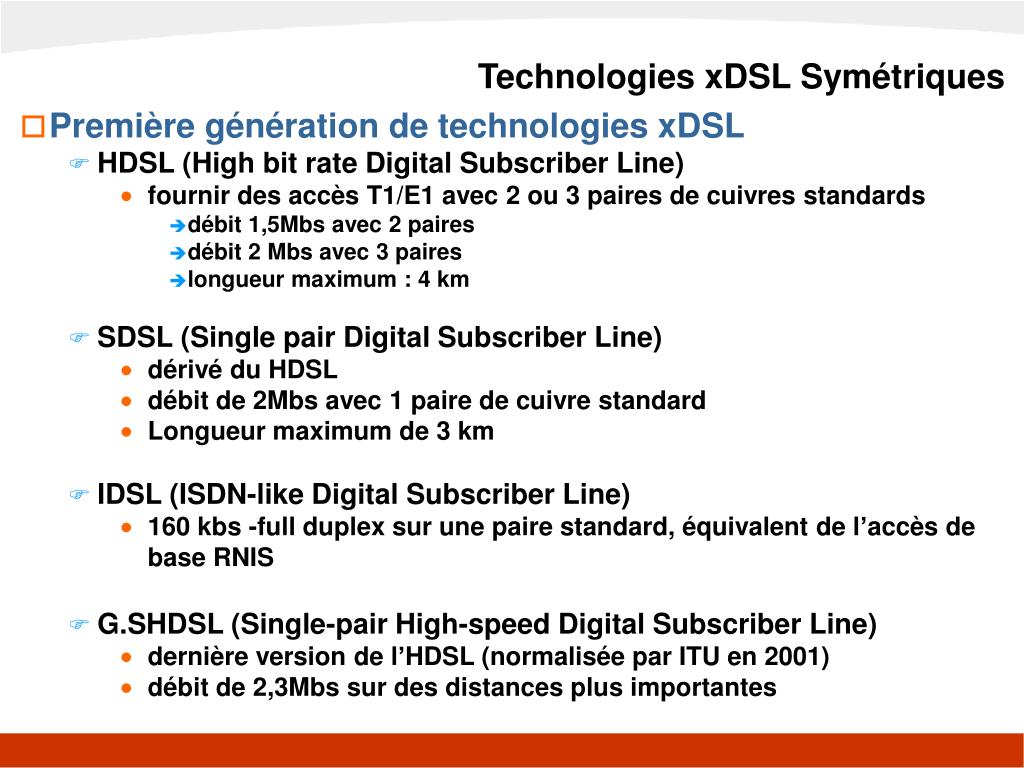

10. Technologies xDSL Symétriques • Première génération de technologies xDSL • HDSL (High bit rate Digital Subscriber Line) • fournir des accès T1/E1 avec 2 ou 3 paires de cuivres standards • débit 1,5Mbs avec 2 paires • débit 2 Mbs avec 3 paires • longueur maximum : 4 km • SDSL (Single pair Digital Subscriber Line) • dérivé du HDSL • débit de 2Mbs avec 1 paire de cuivre standard • Longueur maximum de 3 km • IDSL (ISDN-like Digital Subscriber Line) • 160 kbs -full duplex sur une paire standard, équivalent de l’accès de base RNIS • G.SHDSL (Single-pair High-speed Digital Subscriber Line) • dernière version de l’HDSL (normalisée par ITU en 2001) • débit de 2,3Mbs sur des distances plus importantes

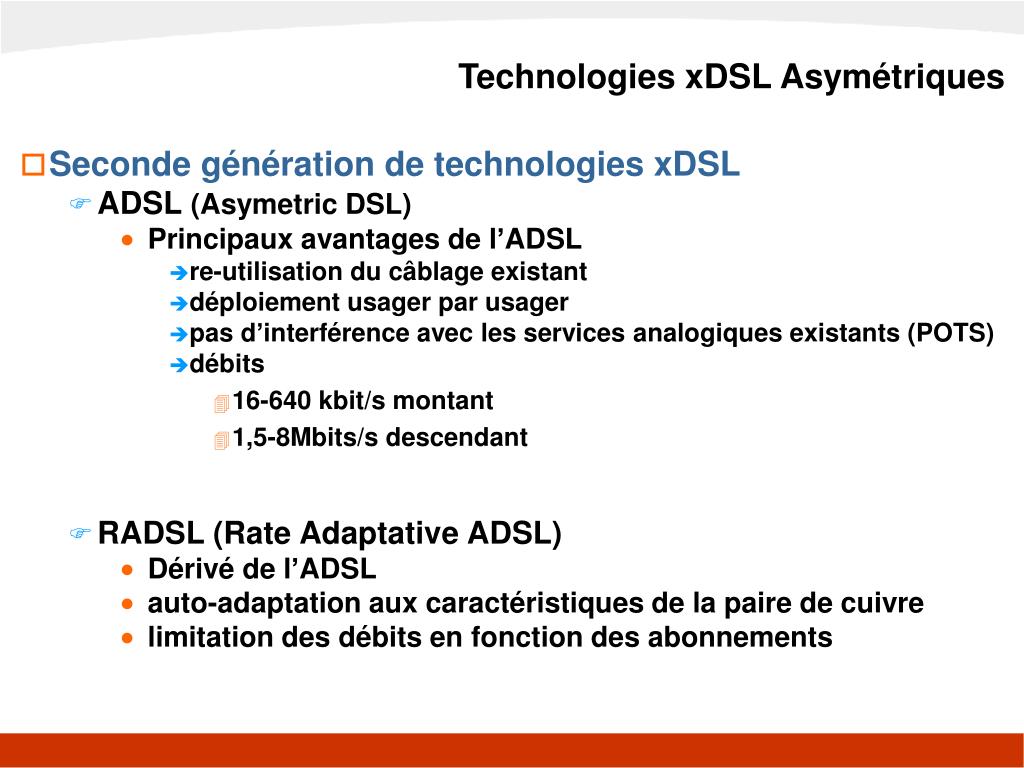

11. Technologies xDSL Asymétriques • Seconde génération de technologies xDSL • ADSL (Asymetric DSL) • Principaux avantages de l’ADSL • re-utilisation du câblage existant • déploiement usager par usager • pas d’interférence avec les services analogiques existants (POTS) • débits • 16-640 kbit/s montant • 1,5-8Mbits/s descendant • RADSL (Rate Adaptative ADSL) • Dérivé de l’ADSL • auto-adaptation aux caractéristiques de la paire de cuivre • limitation des débits en fonction des abonnements

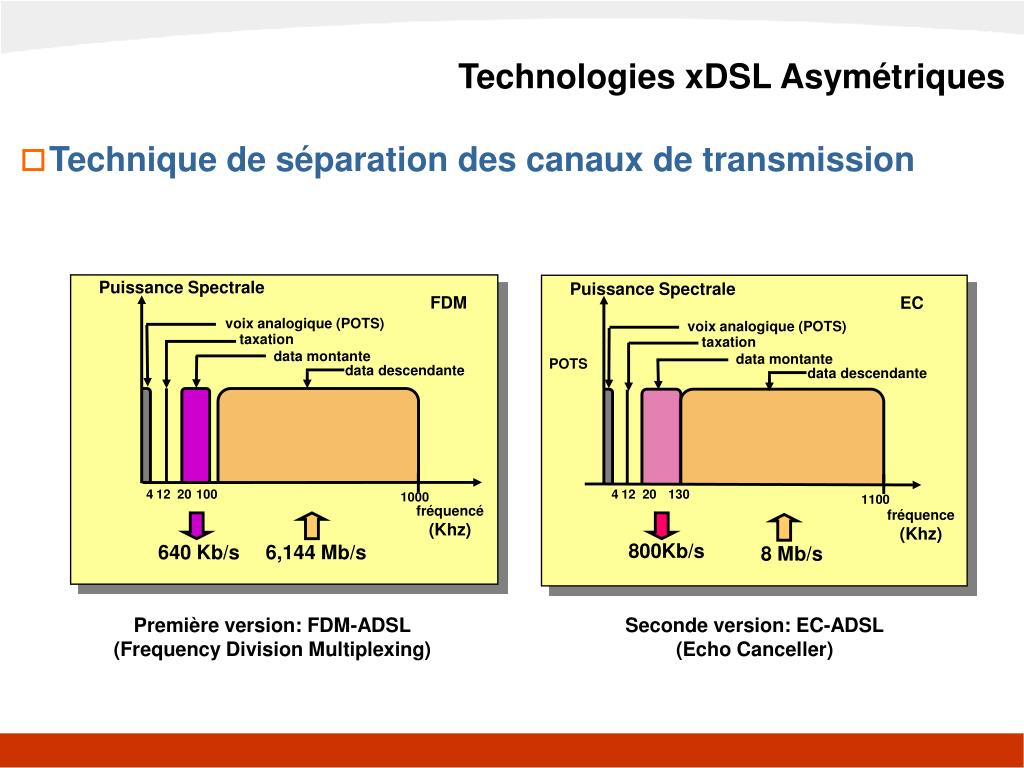

12. Technologies xDSL Asymétriques • Technique de séparation des canaux de transmission Puissance Spectrale Puissance Spectrale FDM EC voix analogique (POTS) voix analogique (POTS) taxation taxation data montante data montante POTS data descendante data descendante 20 20 4 12 100 4 12 130 1000 1100 fréquencé (Khz) fréquence (Khz) 800Kb/s 640 Kb/s 6,144 Mb/s 8 Mb/s Première version: FDM-ADSL (Frequency Division Multiplexing) Seconde version: EC-ADSL (Echo Canceller)

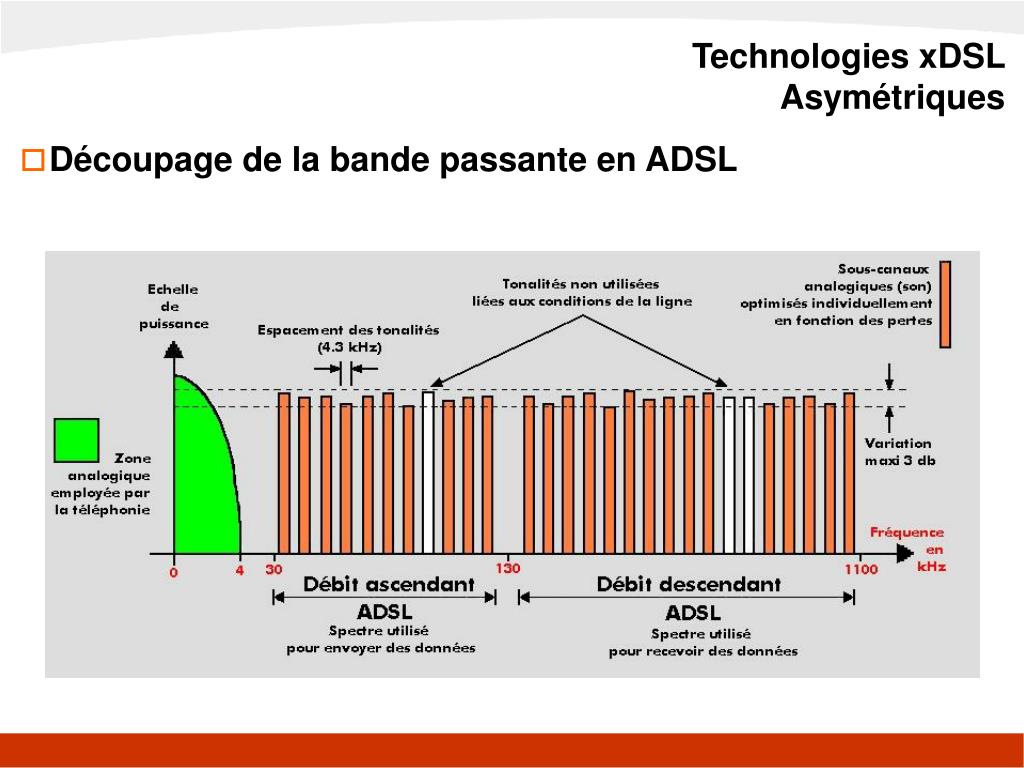

13. Technologies xDSL Asymétriques • Découpage de la bande passante en ADSL

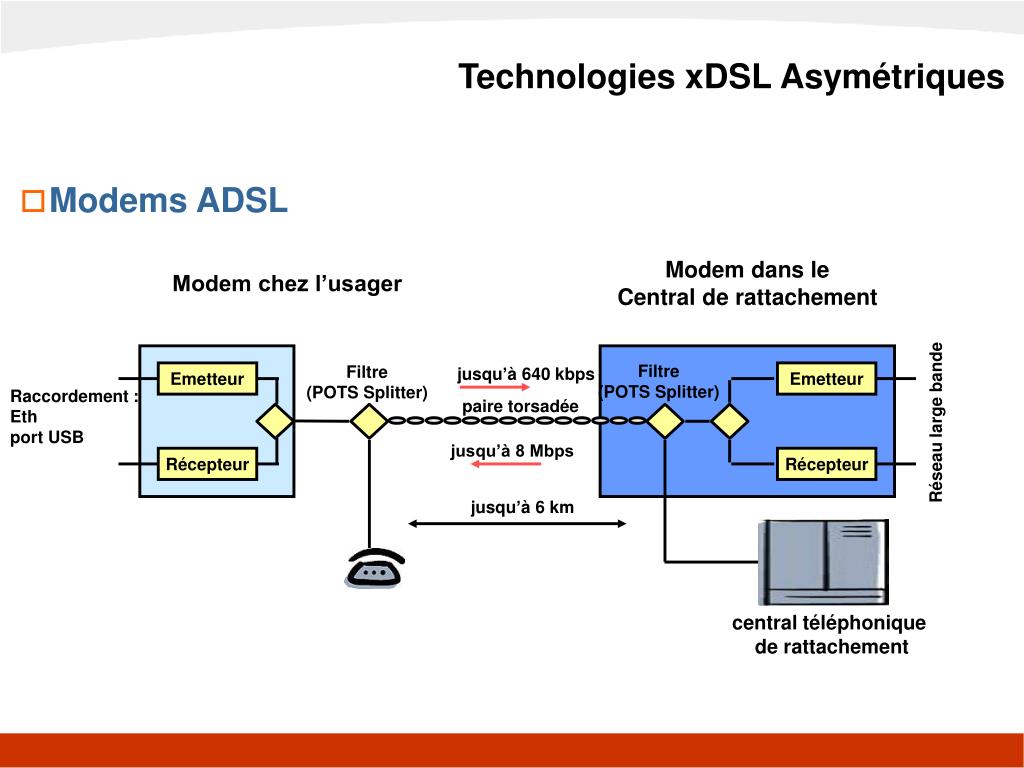

14. Technologies xDSL Asymétriques • Modems ADSL Modem dans le Central de rattachement Modem chez l’usager Filtre (POTS Splitter) Filtre (POTS Splitter) jusqu’à 640 kbps Emetteur Emetteur Raccordement : Eth port USB paire torsadée Réseau large bande jusqu’à 8 Mbps Récepteur Récepteur jusqu’à 6 km central téléphonique de rattachement

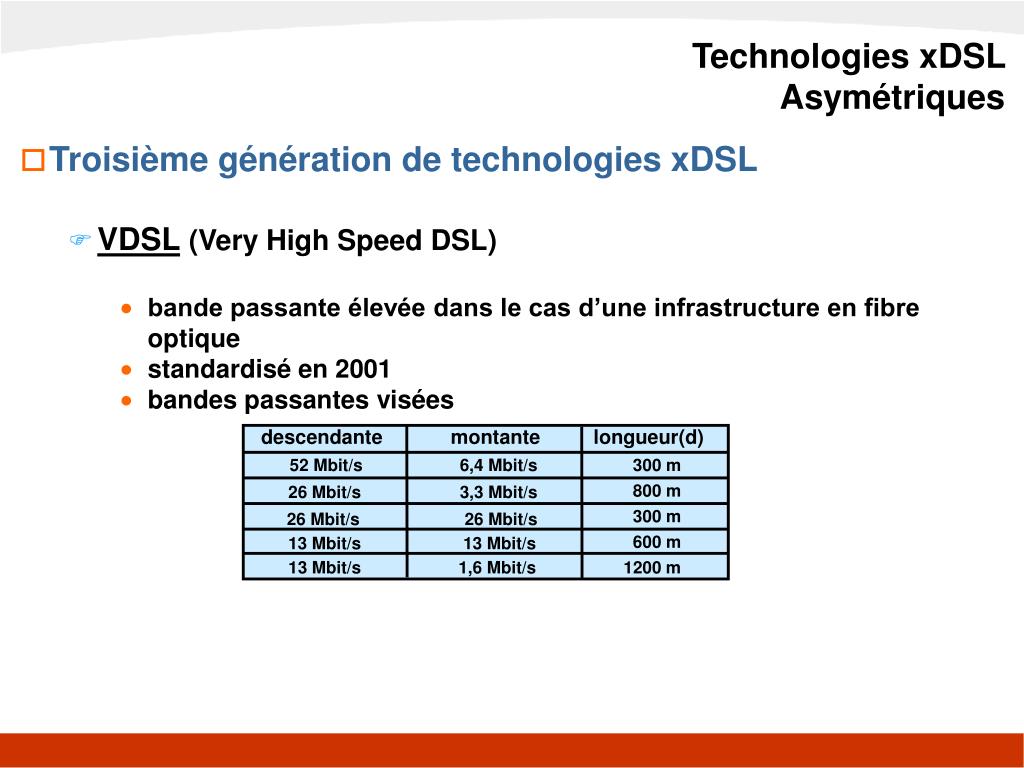

15. Technologies xDSL Asymétriques • Troisième génération de technologies xDSL • VDSL(Very High Speed DSL) • bande passante élevée dans le cas d’une infrastructure en fibre optique • standardisé en 2001 • bandes passantes visées descendante montante longueur(d) 52 Mbit/s 6,4 Mbit/s 300 m 800 m 26 Mbit/s 3,3 Mbit/s 300 m 26 Mbit/s 26 Mbit/s 600 m 13 Mbit/s 13 Mbit/s 13 Mbit/s 1,6 Mbit/s 1200 m

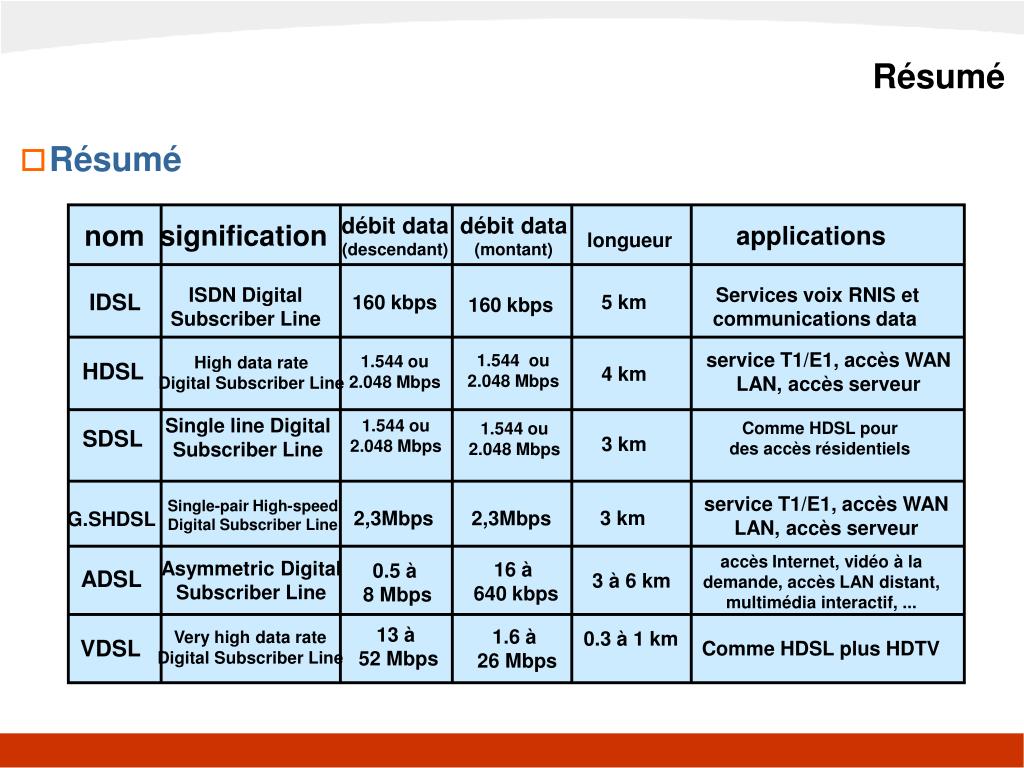

16. Résumé • Résumé débit data (descendant) débit data (montant) signification nom applications longueur ISDN Digital Subscriber Line Services voix RNIS et communications data IDSL 5 km 160 kbps 160 kbps service T1/E1, accès WAN LAN, accès serveur 1.544 ou 2.048 Mbps 1.544 ou 2.048 Mbps High data rate Digital Subscriber Line HDSL 4 km Single line Digital Subscriber Line 1.544 ou 2.048 Mbps Comme HDSL pour des accès résidentiels 1.544 ou 2.048 Mbps SDSL 3 km service T1/E1, accès WAN LAN, accès serveur Single-pair High-speed Digital Subscriber Line 3 km G.SHDSL 2,3Mbps 2,3Mbps accès Internet, vidéo à la demande, accèsLAN distant, multimédia interactif, ... Asymmetric Digital Subscriber Line 16 à 640 kbps 0.5 à 8 Mbps ADSL 3 à 6 km 0.3 à 1 km 13 à 52 Mbps 1.6 à 26 Mbps Very high data rate Digital Subscriber Line VDSL Comme HDSL plus HDTV

17. Sommaire • Sommaire • Introduction • Généralités • Technologies xDSL • Symétriques • Asymétriques • Protocoles • Matériels • Les différents acteurs • Conclusion

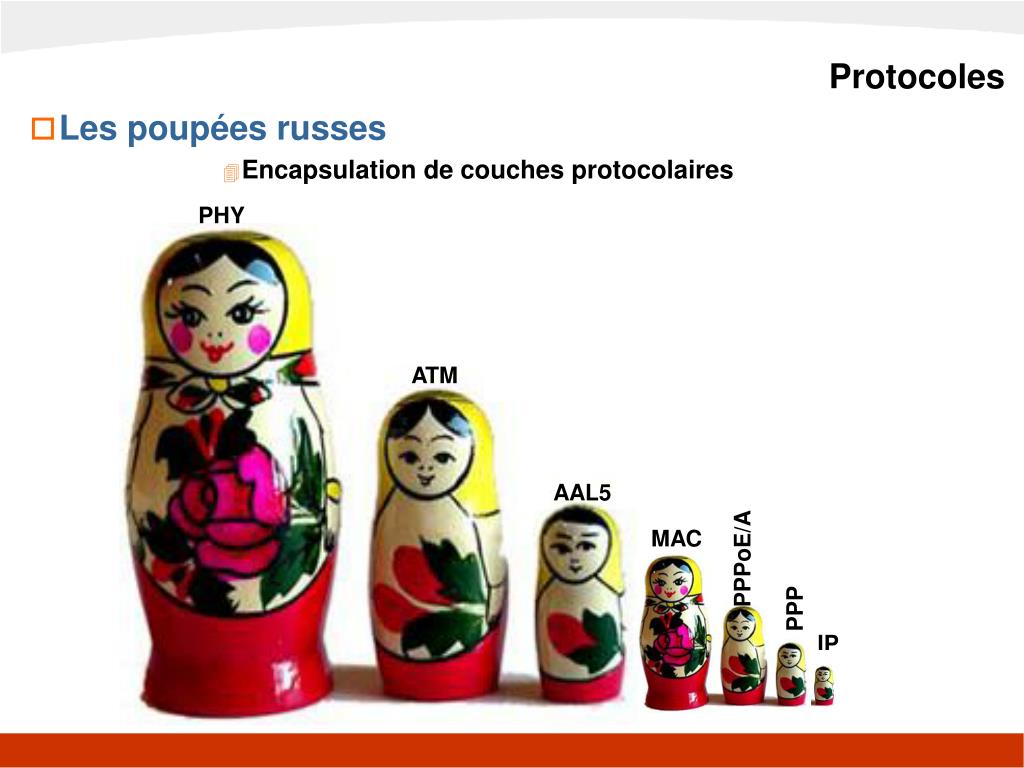

18. Protocoles • Les poupées russes • Encapsulation de couches protocolaires PHY ATM AAL5 MAC PPPoE/A PPP IP

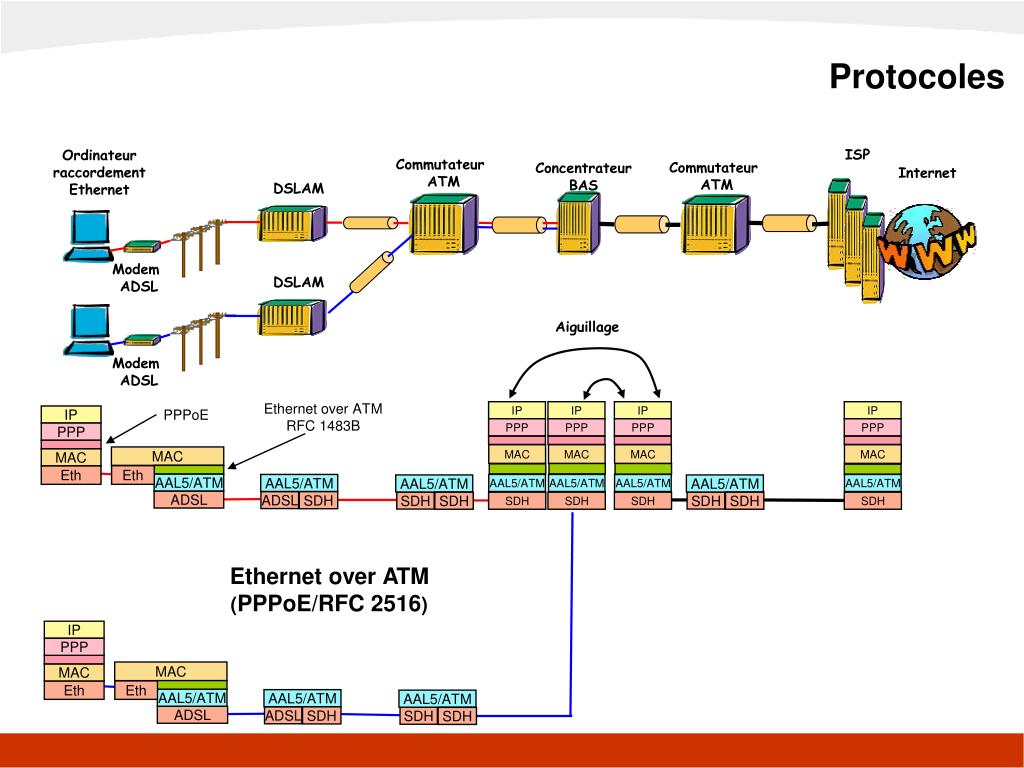

19. Aiguillage Ethernet over ATM RFC 1483B PPPoE IP IP IP IP IP PPP PPP PPP PPP PPP MAC MAC MAC MAC MAC MAC Eth Eth AAL5/ATM AAL5/ATM AAL5/ATM AAL5/ATM AAL5/ATM AAL5/ATM AAL5/ATM AAL5/ATM ADSL ADSL SDH SDH SDH SDH SDH SDH SDH SDH SDH Ethernet over ATM (PPPoE/RFC 2516) IP PPP MAC MAC Eth Eth AAL5/ATM AAL5/ATM AAL5/ATM ADSL ADSL SDH SDH SDH Protocoles ISP Ordinateur raccordement Ethernet Commutateur ATM Commutateur ATM Concentrateur BAS Internet DSLAM Modem ADSL DSLAM Modem ADSL

20. Sommaire • Sommaire • Introduction • Généralités • Technologies xDSL • Symétriques • Asymétriques • Protocoles • Matériels • Les différents acteurs • Conclusion

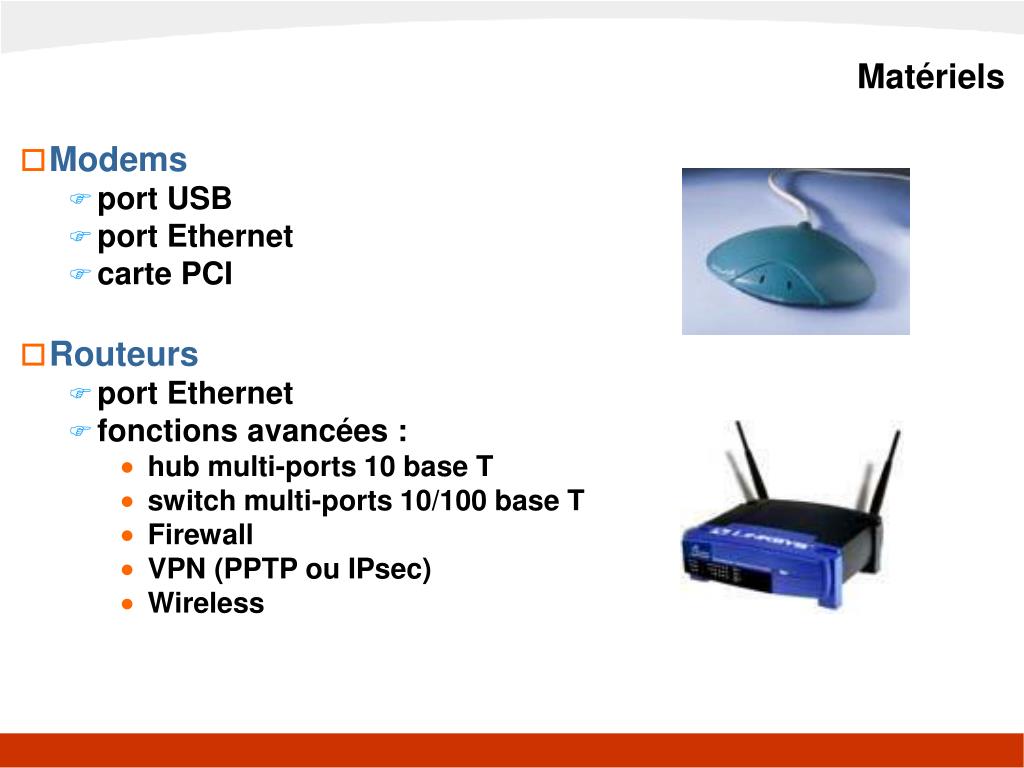

21. Matériels • Modems • port USB • port Ethernet • carte PCI • Routeurs • port Ethernet • fonctions avancées : • hub multi-ports 10 base T • switch multi-ports 10/100 base T • Firewall • VPN (PPTP ou IPsec) • Wireless

22. Sommaire • Sommaire • Introduction • Généralités • Technologies xDSL • Symétriques • Asymétriques • Protocoles • Matériels • Les différents acteurs • Conclusion

23. Les différents acteurs • Les opérateurs • fournisseur d’infrastructure physique • opérateur historique France Télécom • ouverture à d’autres opérateurs depuis le dégroupage de la boucle locale • Les FAI • fournisseurs de services • accès internet • e-Mail • VPN • ...

24. Sommaire • Sommaire • Introduction • Généralités • Technologies xDSL • Symétriques • Asymétriques • Protocoles • Matériels • Les différents acteurs • Conclusion

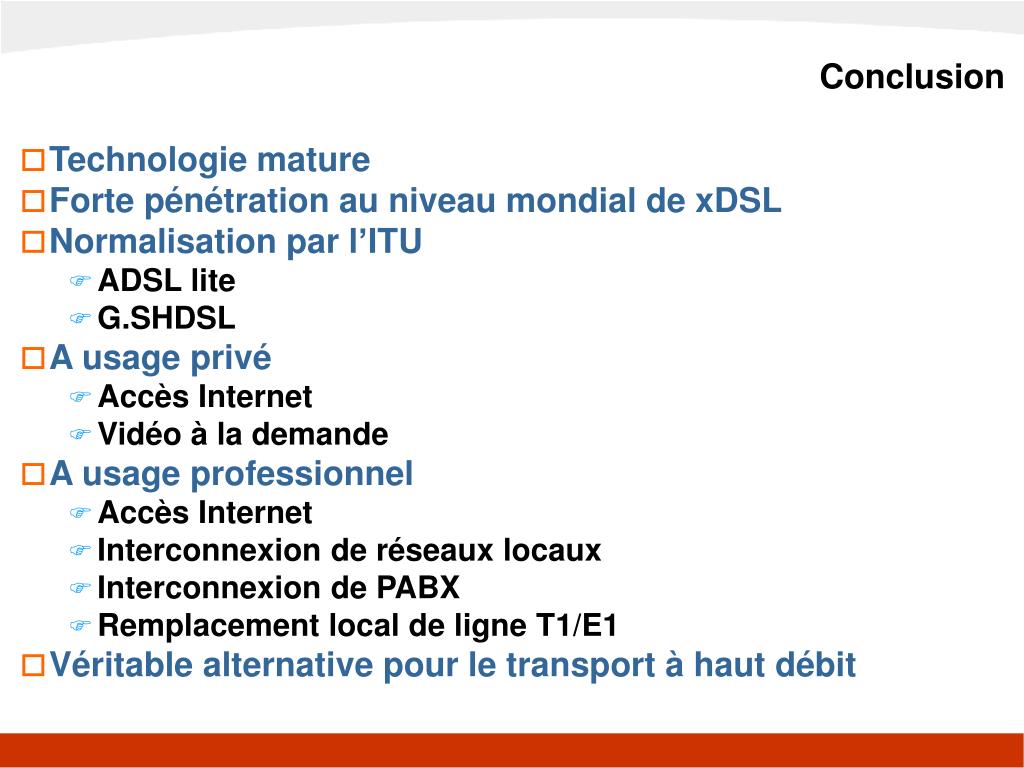

25. Conclusion • Technologie mature • Forte pénétration au niveau mondial de xDSL • Normalisation par l’ITU • ADSL lite • G.SHDSL • A usage privé • Accès Internet • Vidéo à la demande • A usage professionnel • Accès Internet • Interconnexion de réseaux locaux • Interconnexion de PABX • Remplacement local de ligne T1/E1 • Véritable alternative pour le transport à haut débit
