1: Rendszer Áttekintés (1/3). Minden egyben csomag 1) Gyárilag beépített (a) DISA OGM -mel ( A rendszer OGM 1 csatornás és 180 másodpercet tud .) (b) Belső hívószám kijelzés Caller ID (FSK/DTMF 3 csatornás ) 2) Külön rendelhető (o p cio n á l is)
E N D

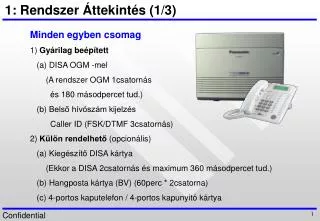

1: Rendszer Áttekintés (1/3) Minden egyben csomag 1) Gyárilag beépített (a) DISA OGM -mel (A rendszer OGM 1csatornás és 180 másodpercet tud.) (b) Belső hívószám kijelzés Caller ID (FSK/DTMF 3csatornás) 2) Külön rendelhető (opcionális) (a) Kiegészítő DISA kártya (Ekkor a DISA 2csatornásés maximum 360 másodpercet tud.) (b) Hangposta kártya (BV) (60perc * 2csatorna) (c) 4-portoskaputelefon / 4-portoskapunyitókártya
1: Rendszer Áttekintés (2/3) • Egyszerű telepítés • Hibrid és analóg (SLT) mellékek • 2) Konfiguráció • 3CO x 8Hibrid ( TES824 Rendszer) • -> 8CO + 16Hibrid + 8 SLT (Max.) • 6CO x 16Hibrid ( TEM824 Rendszer) • -> 8CO + 16Hibrid + 8 SLT (Max.) • 3) Központilag programozhatófunkciók a T7710 -hez (PBX mód)
1: Rendszer Áttekintés (3/3) • Egyszerűkarbantartás • PC programozás (USB/RS232C) • (vagy rendszerkészülékes programozás) • 2) Központ szoftver frissítés PC-ről • (USB/RS232C) • 3) Beépítetttávprogramozó modem (V.42bis:2400BPS)
4: Rendszer Konfiguráció(1/4) KX-TES824 (Beépített) (Opcionális) Kapacitás FŐVONAL : 3CO (RJ11) MELLÉK : 8HIBRID (RJ11) 4 Kaputelefon 4Kapunyitó kártya Hangposta (BV) kártya (60perc) 2csat. DISA OGM : 180 másodp. (1csat.) DISA OGM bővítő 180mp. RMT Modem : 1csat (V.42bis:2400bps) 3CO / 8mell.(Hibrid) kártya BELSŐ Caller-ID (FSK/DTMF): 3csat. 2CO / 8mell.(SLT) kártya USB(1.1)I/F : 1csat. 8mell. (SLT) kártya RS-232C : 1csat. (D-SUB) Hívósz.vevő (3CO) kártya Szünetmentes akkumulátor csatl. (Opcionális kábel szükséges) Külső HANGPOSTAintegráció (APT/DTMF)
4: Rendszer Konfiguráció(2/4) PT: Rendszerkészülék SLT: analóg kéthuzalos mellék
4: Rendszer Konfiguráció(3/4) KX-TEM824 (Beépített) (Opcionális) Kapacitás FŐVONAL : 6CO (RJ11) MELLÉK : 16 HIBRID (RJ11) 4 Kaputelefon 4Kapunyitó kártya Hangposta (BV) kártya (60perc) 2csat. DISA OGM : 180 másodp. (1csat.) DISA OGM bővítő 180mp. RMT Modem : 1csat (V.42bis:2400bps) BELSŐ Caller-ID (FSK/DTMF): 3csat. 2CO / 8mell.(SLT) kártya USB(1.1)I/F : 1csat. 8mell. (SLT) kártya RS-232C : 1csat. (D-SUB) Hívósz.vevő (3CO) kártya Szünetmentes akkumulátor csatl. (Opcionális kábel szükséges) Külső HANGPOSTAintegráció (APT/DTMF)
4: Rendszer Konfiguráció(4/4) PT: Rendszerkészülék SLT: analóg kéthuzalos mellék
6:Új Funkciók (1/14) 1) Beépíthető hangposta kártya (BV) 2) Vezetékes SMS támogatás 3) Hívószámkijelzés analóg (SLT) melléken 4) 3-szintűautomatakezelő (AA) 5) PC programozás & karbantartás a) Helyi rendszer adminisztráció PC-ről (USB/RS232C) b) Távoli rendszer adminisztráció PC-ről c) Központ vezérlő szoftver frissítés PC-ről (USB/RS232C) 6) Automatikus CO fővonal típuskonfigurálás
6:Új Funkciók (2/14) 1-1) Beépíthető hangposta kártya (BV) (közös / mellékhez rendelt) Kétféle hangüzenet típus lehet. 1) Közös hangüzenet - DIL 1:1 célállomásként, vagy IRNA célállomásként használható. - A közös hangüzeneteket csak a kezelő érheti el. Ha nincs kezelő, akkor csak a menedzserérheti el ezt az üzenetet. 2) Személyes hangüzenet - Mellékenkénti hívásátirányítás célállomásként, vagy közvetlen üzenethagyásra használható. - Mindegyik mellékállomás felhasználó hozzáférhet a személyes hangüzenethez.
6:Új Funkciók (6/14) PSTN 2-1) Fixed Line SMS Terminal Support (Short Message Service) SLT Extension which supports SMS feature 3) 1) 2) Short Message Center CID=098-765-4321 • SMS Routing feature Sequence • When Someone sends Short message to SLT extension in KX-TE, Short Message Service Center(SMS center) receives the message. • SMS Center makes a call to KX-TE line. At this time, CO sends CID of SMS center to KX-TE. • KX-TE detects the CO incoming call with CID. If CID is same as pre-assigned SMS Center, KX-TE route the incoming call to pre-assigned SLT extension which supports SMS feature.
