Suite comité ALARA du 18 janvier 2012

Suite comité ALARA du 18 janvier 2012. Si les travaux devaient se réaliser en début de XB pt 3 :. Début XB niveau 3 (Contact). Début XB niveau 2 (A 0.4m). La demande du comité ALARA est de permettre l’installation de câbles durant un TS

remy
Download Presentation

Suite comité ALARA du 18 janvier 2012

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

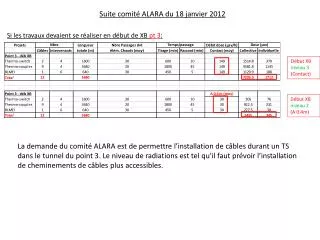

  1. Suite comité ALARA du 18 janvier 2012 Si les travaux devaient se réaliser en début de XB pt 3: Début XB niveau 3 (Contact) Début XB niveau 2 (A 0.4m) La demande du comité ALARA est de permettrel’installation de câblesdurant un TS dans le tunnel du point 3. Le niveau de radiations esttelqu’ilfautprévoirl’installation de cheminements de câbles plus accessibles.

  2. Identification des besoins: - Panieractuel R34/36: 40x50 rempli à 80% = 1600cm2 - Paniers du point 7 - R771 & R74: 30x30, 20X30 et échelle à câbles60x6. Section totale: 1860cm2 - Implantation de 2 paniers à câbles. Idem R771 et R74. Remontée des câbles en voûte et descenteverticale derrière les équipements. - Lieux: entre UP33 et la DFBAF

  3. Installation cheminements Pt3: R34, R36, R37 Panier 1, 2 R34/R37: DQS et DQR. Echelle à câbles.

  4. Installation cheminements Pt3: UP33

  5. Questions ? Possibilitésd’installer des paniers à câblesdans le tunnel ? Voir avec transport. 2) Possibilitéd’installer des passages de câblesdans l’UP33. Voirpossibilités en fonction de l’espace à réserver pour le passage des transfos et de la DFB.

  6. Installation de câblesdans les zones Inner Triplet, pts 1 et 5. Situation UJ14 & 16. Ligne ‘géomètre’

  7. Proposition UJ14 & 16. - Installation d’un panier à câble (200X150) environ discontinu entre les poteaux ‘géomètres’. • Descente depuisdepuisl’UJ au mur et • passage au sol pour rejoindre les poteaux • ‘géomètres’. Passage au sol dans la dernière partie

  8. Situation UJ56: similaireaux UJ14 et 16. Situation RZ54/R542: Casparticulier. L’absence de plateforme et d’espace derrière la DFBX ne nous permet pas de descendre les câblesdepuisl’arrivée des câbles venant de l’UP54 pour rejoindre le sol du R542. Pas de solution ??? Saufcelle de couper verticalement les équipements ...

  9. Remarque: Cecheminement ‘léger’ ne vaservirque pour couvrir les nouveaux besoins des utilisateursdansces Zones. Leurs dimensions ne sont pas calculée (faute de place) pour recevoirtous les câbles pour un éventuelremplacement des câblesirradiés. Avantage:Accèsimmédiat sans avoirbesoin de toucher la ligne ‘géomètre’. Désavantage: Nécessité d’un démontagelors du remplacement d’un aimant.

  10. R2E: Installation d’échafaudagesentre la zone avant les convertisseurs et le début de la première zone des racks Conséquence: Les équipementssitués le long du TZ76 côtééchelles à câbles serontinaccessiblesjusqu’au milieu del l’année 2013.
