  1. SVJETLOVODI Izradio: Joško Marasović 0036387903 Sustavi za praćenje i vođenje procesa

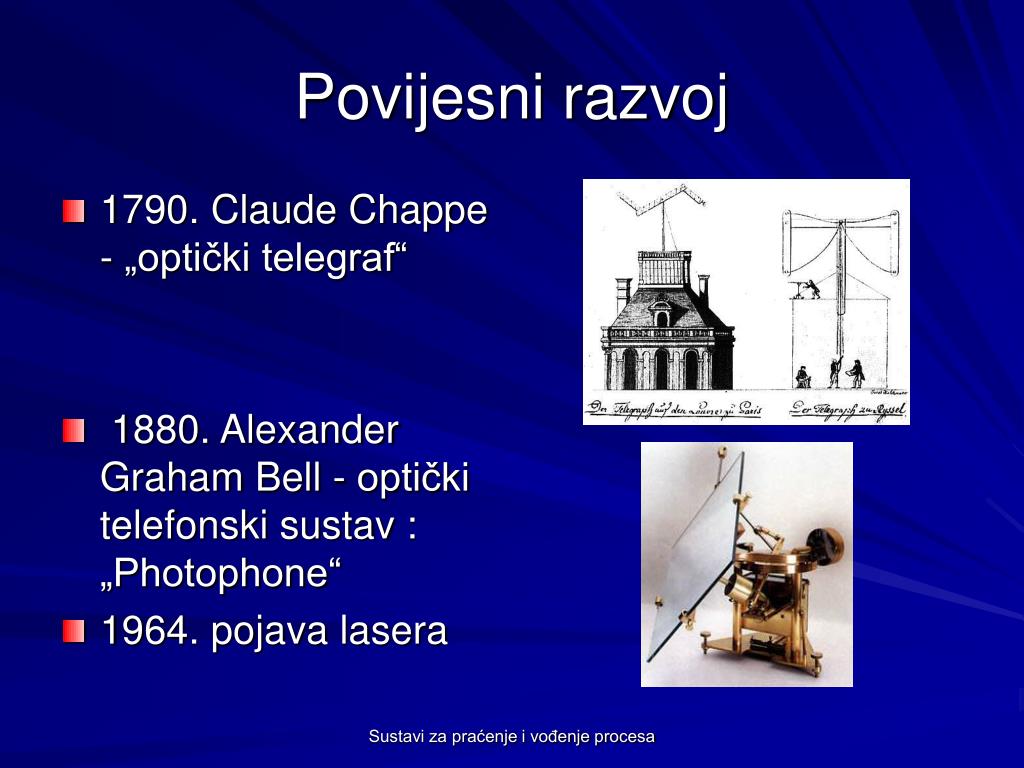

  2. Povijesni razvoj • 1790. Claude Chappe - „optički telegraf“ • 1880. Alexander Graham Bell - optički telefonski sustav : „Photophone“ • 1964. pojava lasera Sustavi za praćenje i vođenje procesa

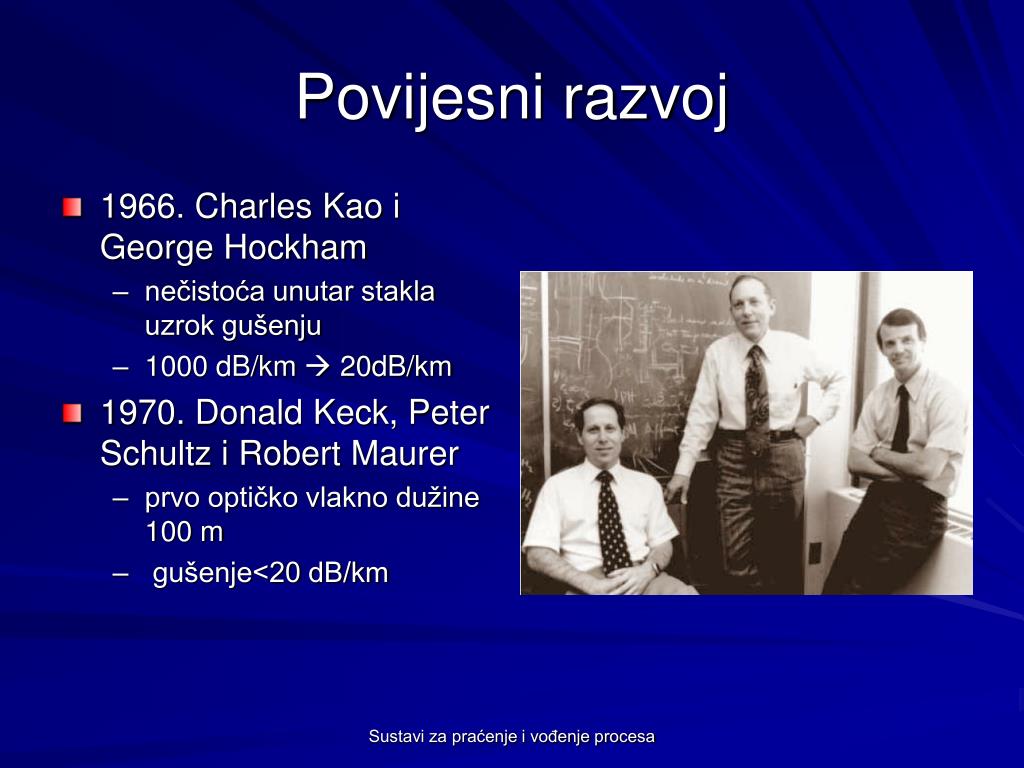

  3. Povijesni razvoj • 1966. Charles Kao i George Hockham • nečistoća unutar stakla uzrok gušenju • 1000 dB/km  20dB/km • 1970. Donald Keck, Peter Schultz i Robert Maurer • prvo optičko vlakno dužine 100 m • gušenje<20 dB/km Sustavi za praćenje i vođenje procesa

  4. Povijesni razvoj • Prvi komercijalni svjetlovodi • višemodni 50µm i 62,5µm, 850nm, galij-aluminij-arsenid dioda • 2dB/km, 10km. • 1976. AT&T u Atlanti • dva optička kabela, 7 km, 144 optička vlakna • Druga generacija • indij – galij – arsenid – fosfid,1,3 µm i gradijentni indeks loma • 0,5 dB/km • 1988. prvi prekoatlantski svjetlovod • pojačala za regeneriranje svakih 60 km • jednomodni svjetlovodi boljih svojstva po disperziji i gušenju. • Nova generacija - jednomodni svjetlovodi • koristi zraku valne duljine 1,55µm s gušenjem od 0,2-0,3dB/km Sustavi za praćenje i vođenje procesa

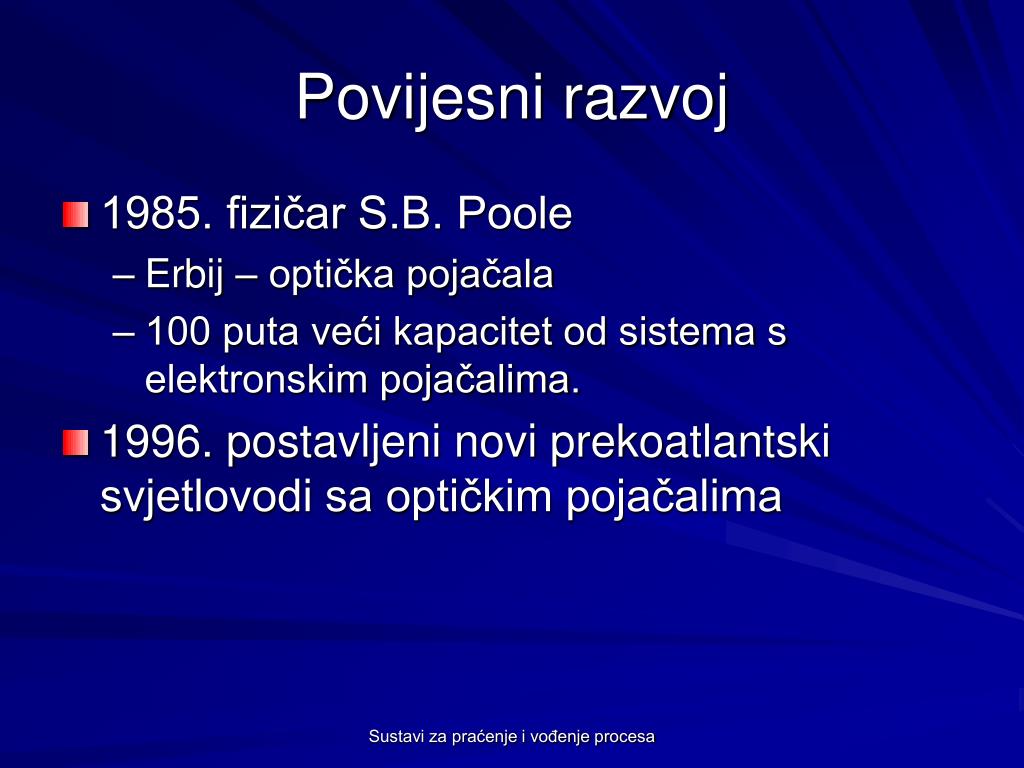

  5. Povijesni razvoj • 1985. fizičar S.B. Poole • Erbij – optička pojačala • 100 puta veći kapacitet od sistema s elektronskim pojačalima. • 1996. postavljeni novi prekoatlantski svjetlovodi sa optičkim pojačalima Sustavi za praćenje i vođenje procesa

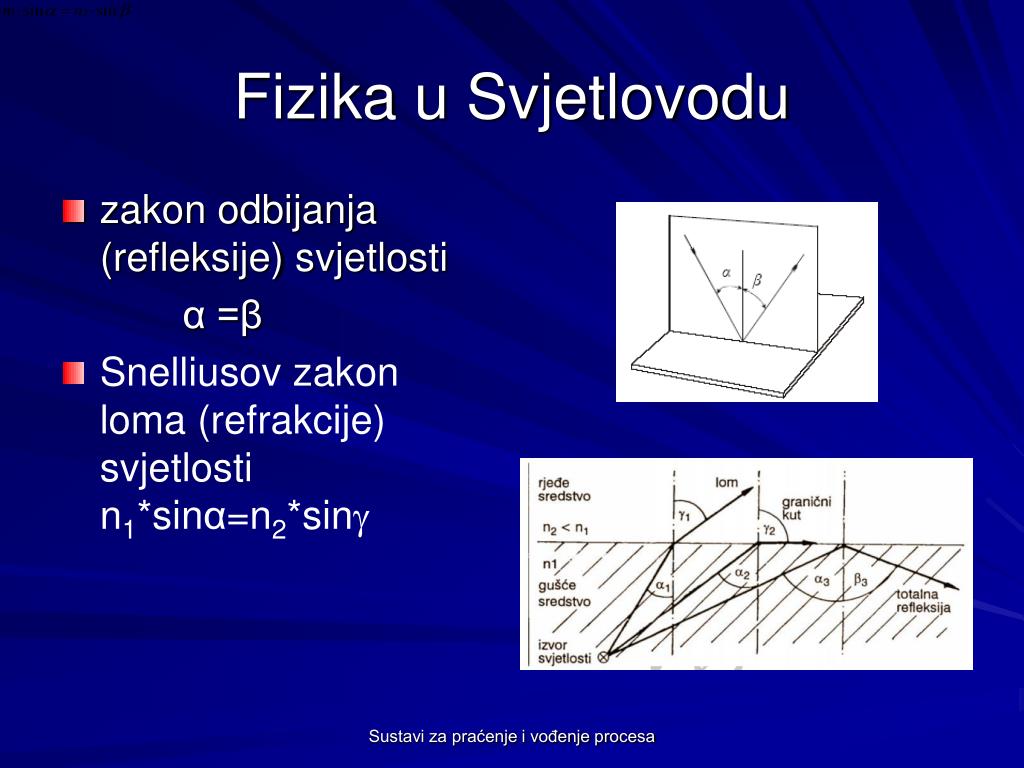

  6. Fizika u Svjetlovodu • zakon odbijanja (refleksije) svjetlosti α =β • Snelliusov zakon loma (refrakcije) svjetlosti n1*sinα=n2*sin Sustavi za praćenje i vođenje procesa

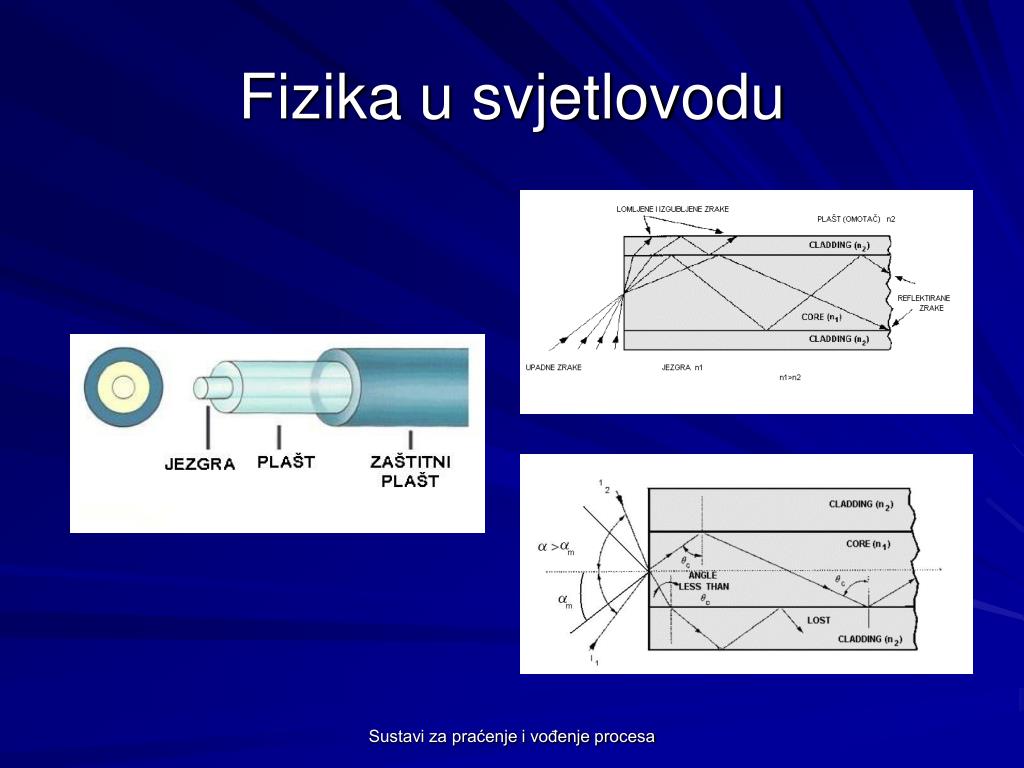

  7. Fizika u svjetlovodu Sustavi za praćenje i vođenje procesa

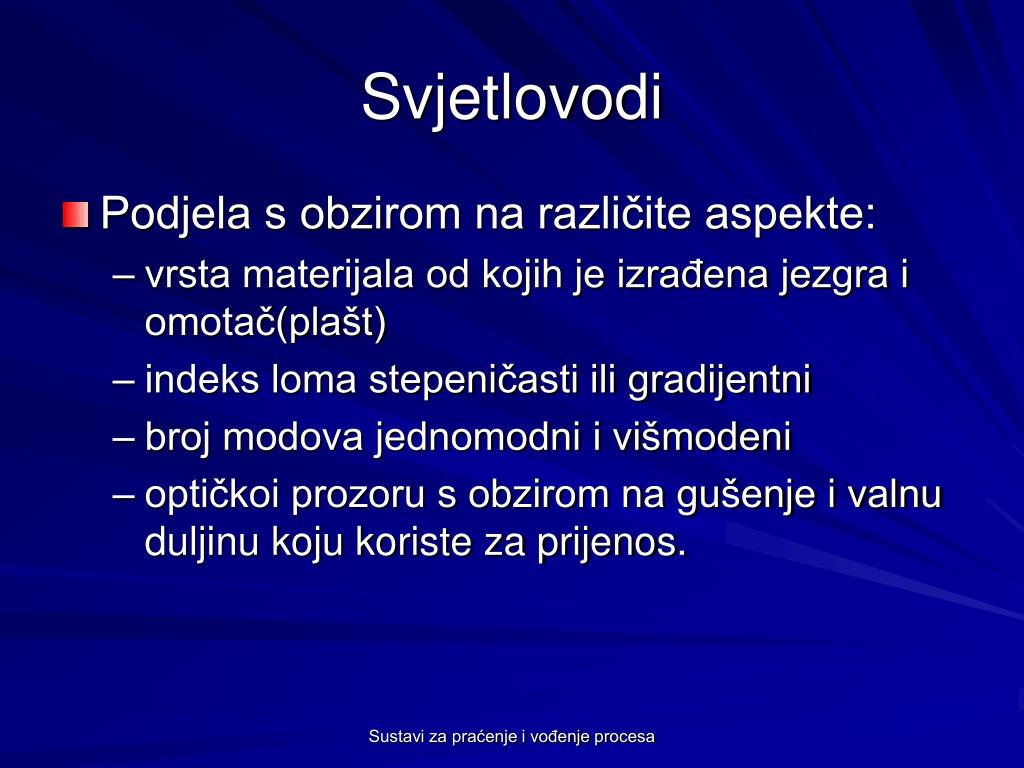

  8. Svjetlovodi • Podjela s obzirom na različite aspekte: • vrsta materijala od kojih je izrađena jezgra i omotač(plašt) • indeks loma stepeničasti ili gradijentni • broj modova jednomodni i višmodeni • optičkoi prozoru s obzirom na gušenje i valnu duljinu koju koriste za prijenos. Sustavi za praćenje i vođenje procesa

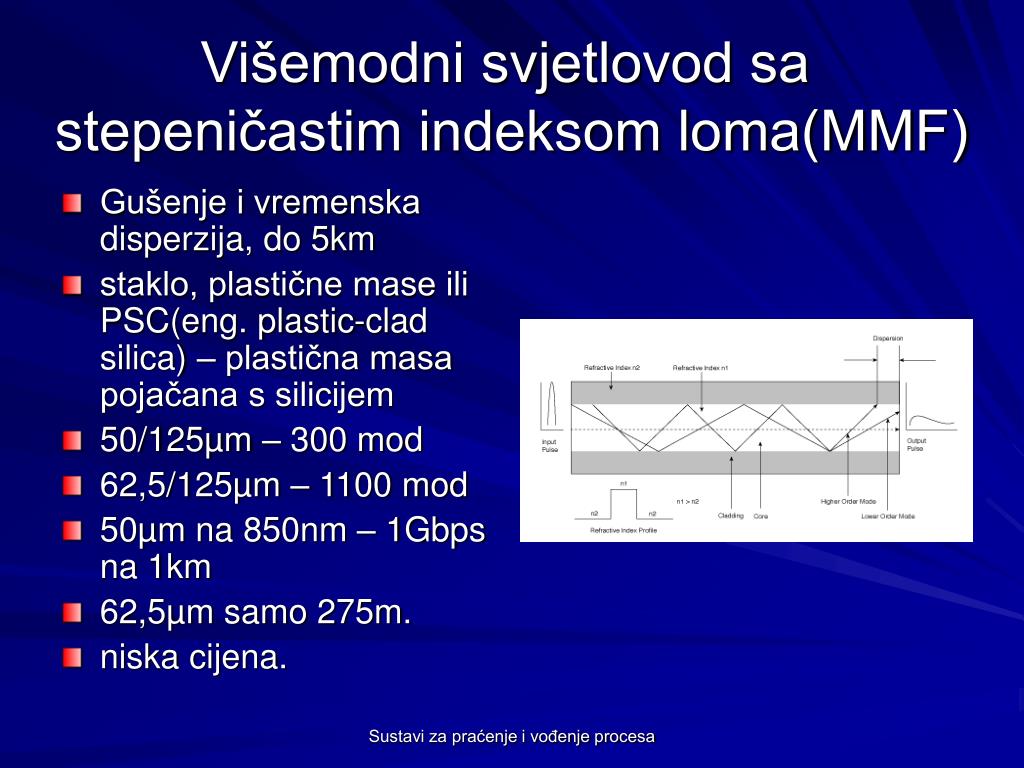

  9. Višemodni svjetlovod sa stepeničastim indeksom loma(MMF) • Gušenje i vremenska disperzija, do 5km • staklo, plastične mase ili PSC(eng. plastic-clad silica) – plastična masa pojačana s silicijem • 50/125µm – 300 mod • 62,5/125µm – 1100 mod • 50µm na 850nm – 1Gbps na 1km • 62,5µm samo 275m. • niska cijena. Sustavi za praćenje i vođenje procesa

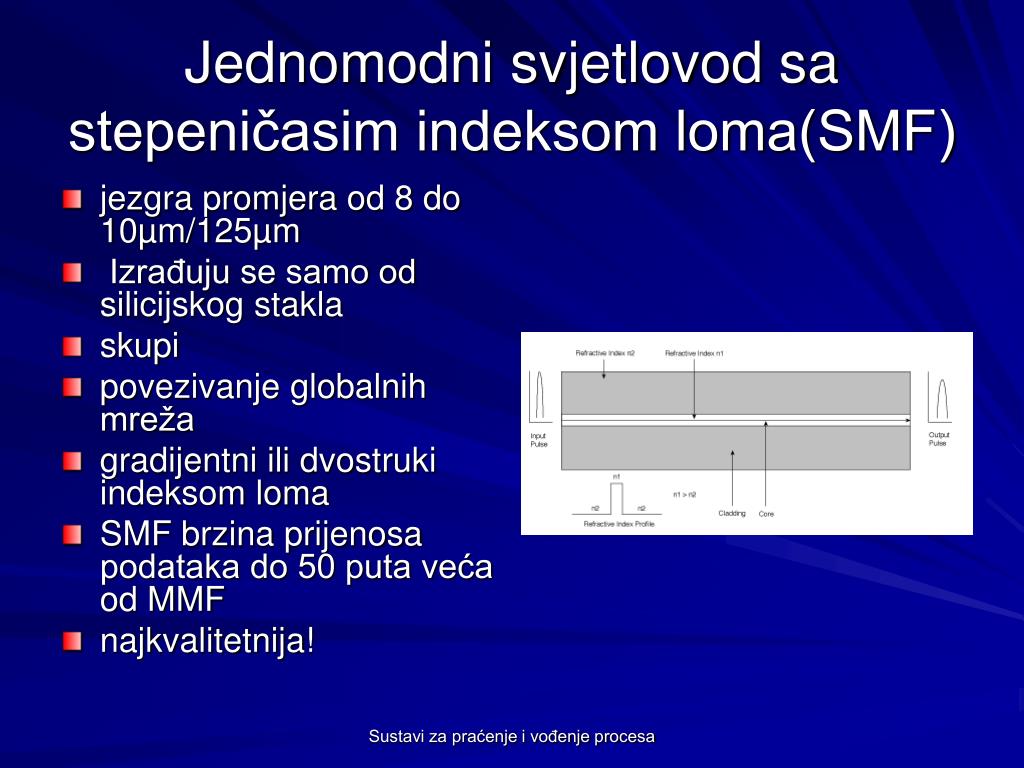

  10. Jednomodni svjetlovod sa stepeničasim indeksom loma(SMF) • jezgra promjera od 8 do 10µm/125µm • Izrađuju se samo od silicijskog stakla • skupi • povezivanje globalnih mreža • gradijentni ili dvostruki indeksom loma • SMF brzina prijenosa podataka do 50 puta veća od MMF • najkvalitetnija! Sustavi za praćenje i vođenje procesa

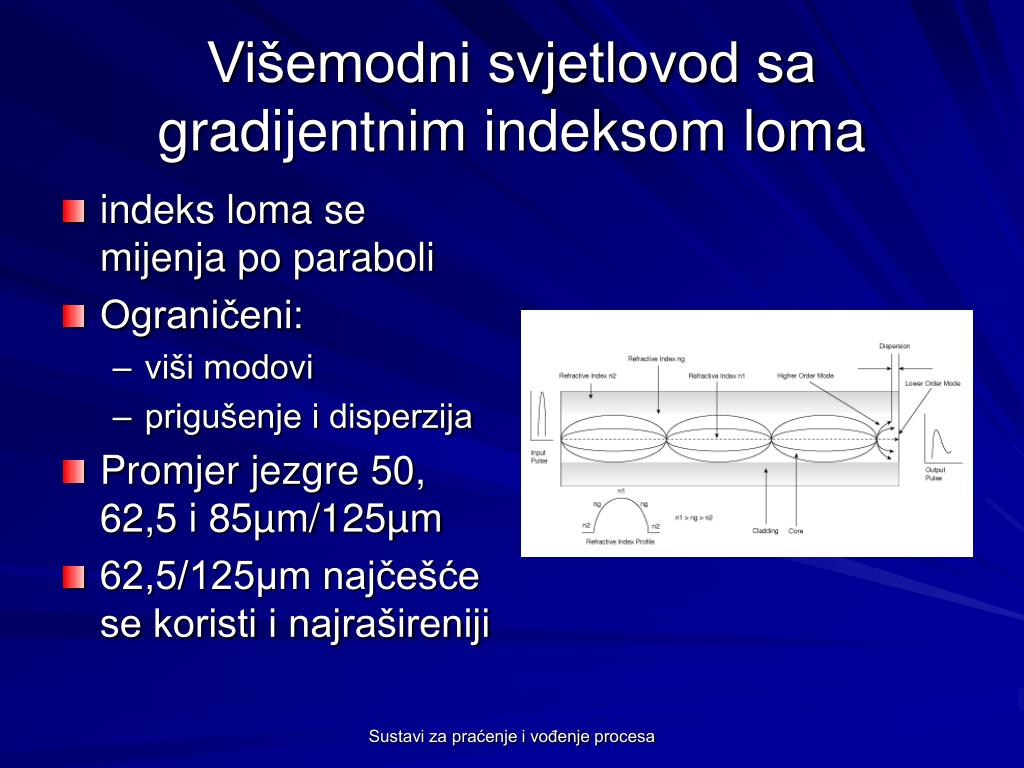

  11. Višemodni svjetlovod sa gradijentnim indeksom loma • indeks loma se mijenja po paraboli • Ograničeni: • viši modovi • prigušenje i disperzija • Promjer jezgre 50, 62,5 i 85µm/125µm • 62,5/125µm najčešće se koristi i najrašireniji Sustavi za praćenje i vođenje procesa

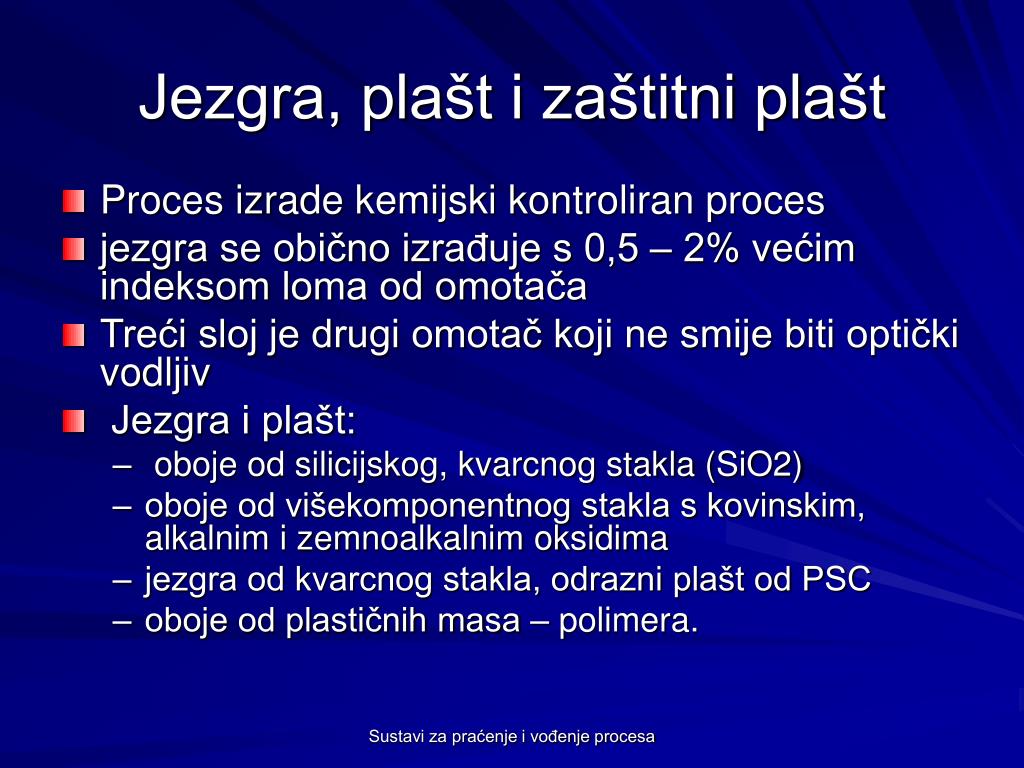

  12. Jezgra, plašt i zaštitni plašt • Proces izrade kemijski kontroliran proces • jezgra se obično izrađuje s 0,5 – 2% većim indeksom loma od omotača • Treći sloj je drugi omotač koji ne smije biti optički vodljiv • Jezgra i plašt: • oboje od silicijskog, kvarcnog stakla (SiO2) • oboje od višekomponentnog stakla s kovinskim, alkalnim i zemnoalkalnim oksidima • jezgra od kvarcnog stakla, odrazni plašt od PSC • oboje od plastičnih masa – polimera. Sustavi za praćenje i vođenje procesa

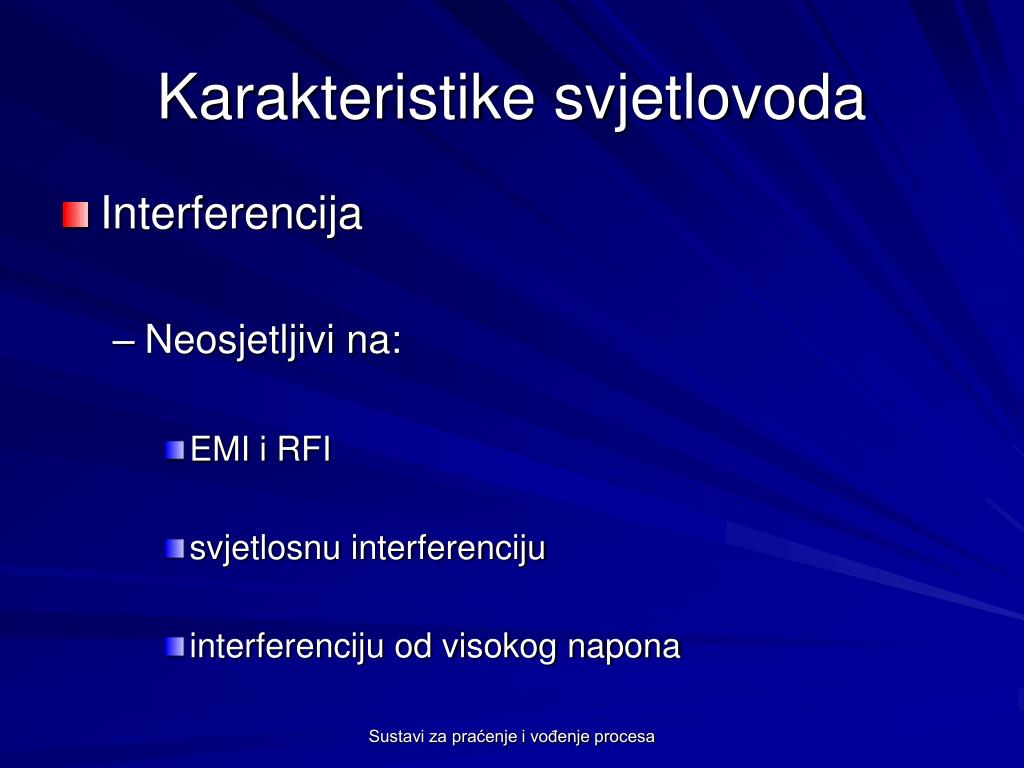

  13. Karakteristike svjetlovoda • Interferencija • Neosjetljivi na: • EMI i RFI • svjetlosnu interferenciju • interferenciju od visokog napona Sustavi za praćenje i vođenje procesa

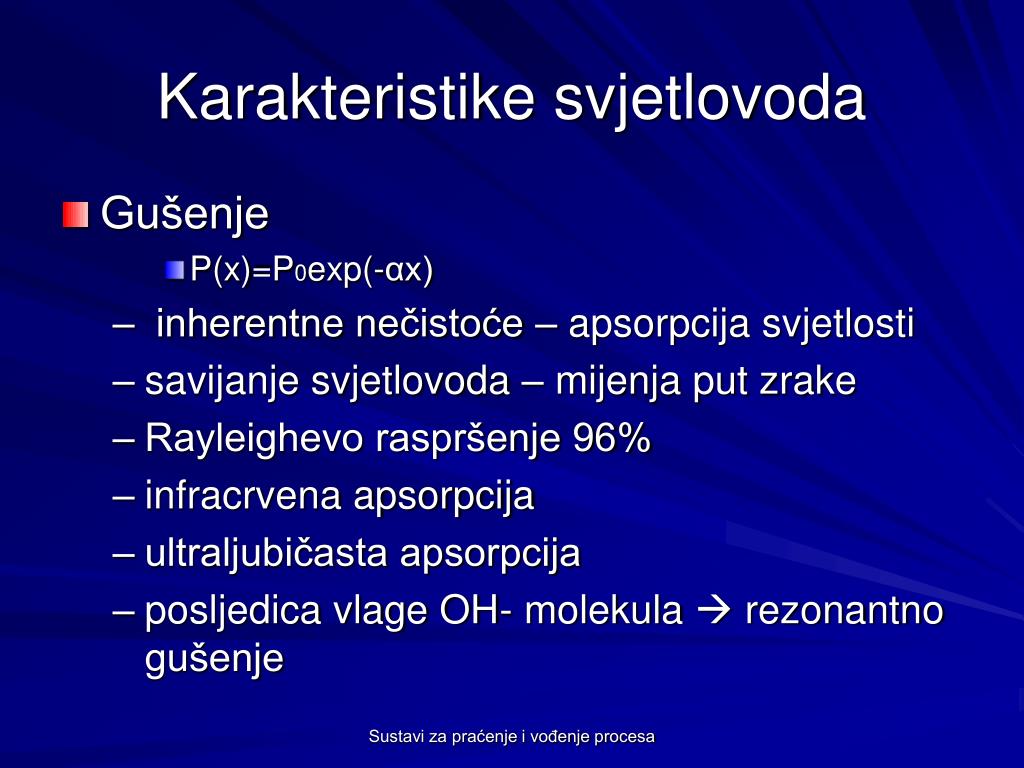

  14. Karakteristike svjetlovoda • Gušenje • P(x)=P0exp(-αx) • inherentne nečistoće – apsorpcija svjetlosti • savijanje svjetlovoda – mijenja put zrake • Rayleighevo raspršenje 96% • infracrvena apsorpcija • ultraljubičasta apsorpcija • posljedica vlage OH- molekula  rezonantno gušenje Sustavi za praćenje i vođenje procesa

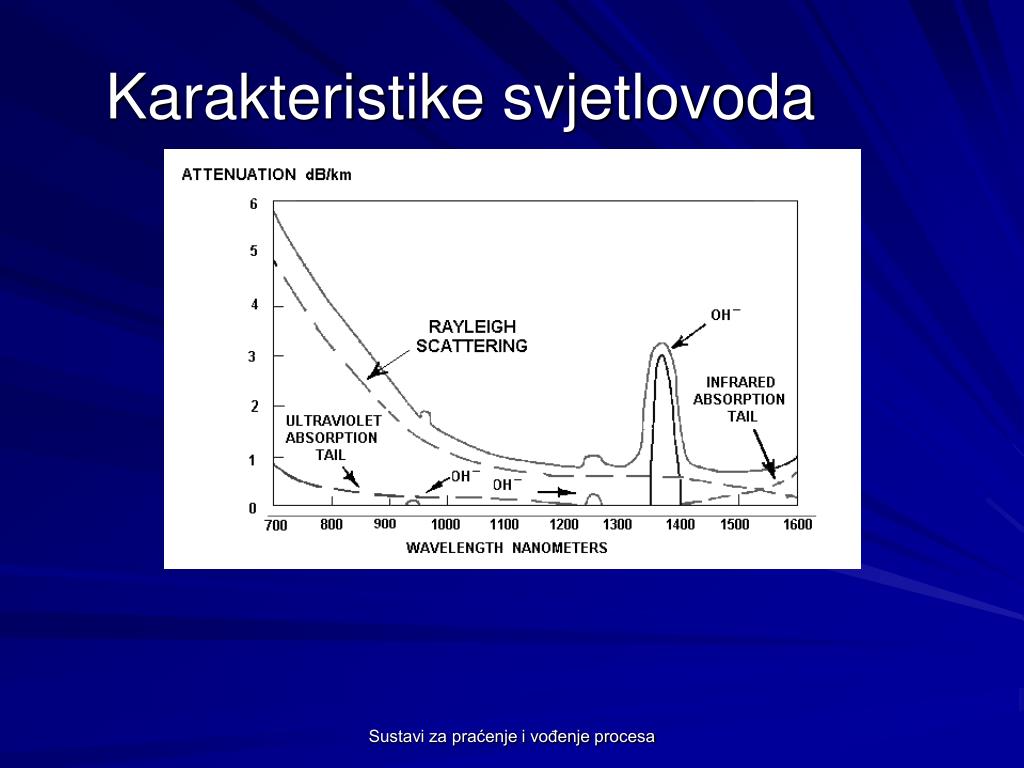

  15. Karakteristike svjetlovoda Sustavi za praćenje i vođenje procesa

  16. Optički prozori Sustavi za praćenje i vođenje procesa

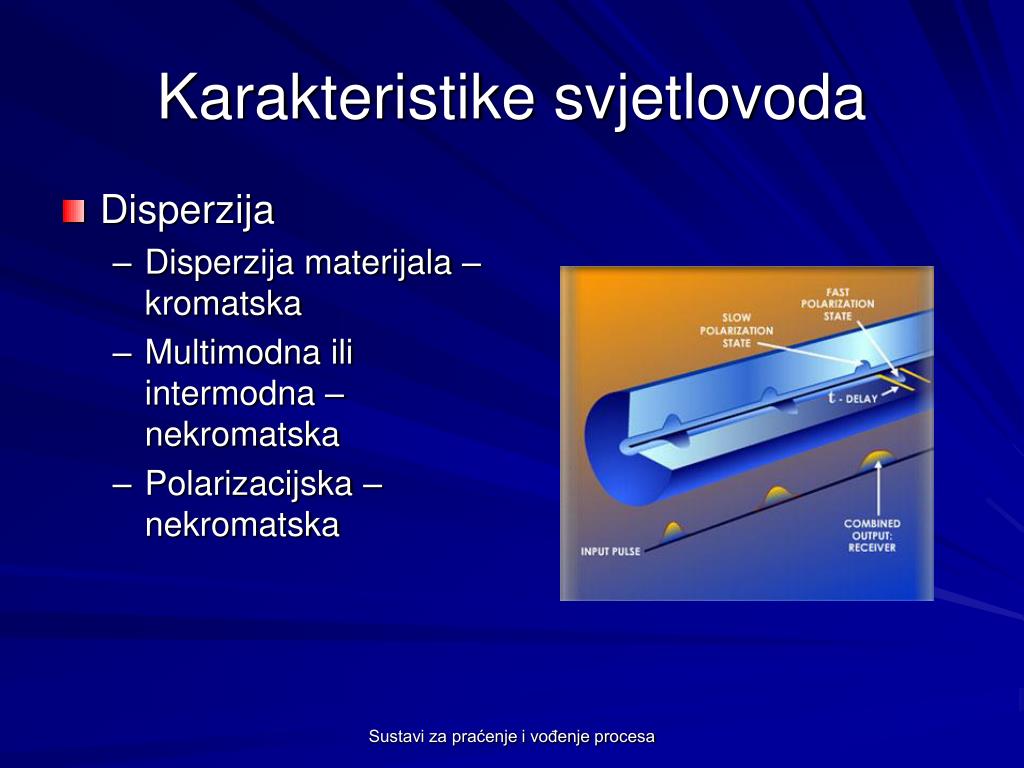

  17. Karakteristike svjetlovoda • Disperzija • Disperzija materijala – kromatska • Multimodna ili intermodna – nekromatska • Polarizacijska – nekromatska Sustavi za praćenje i vođenje procesa

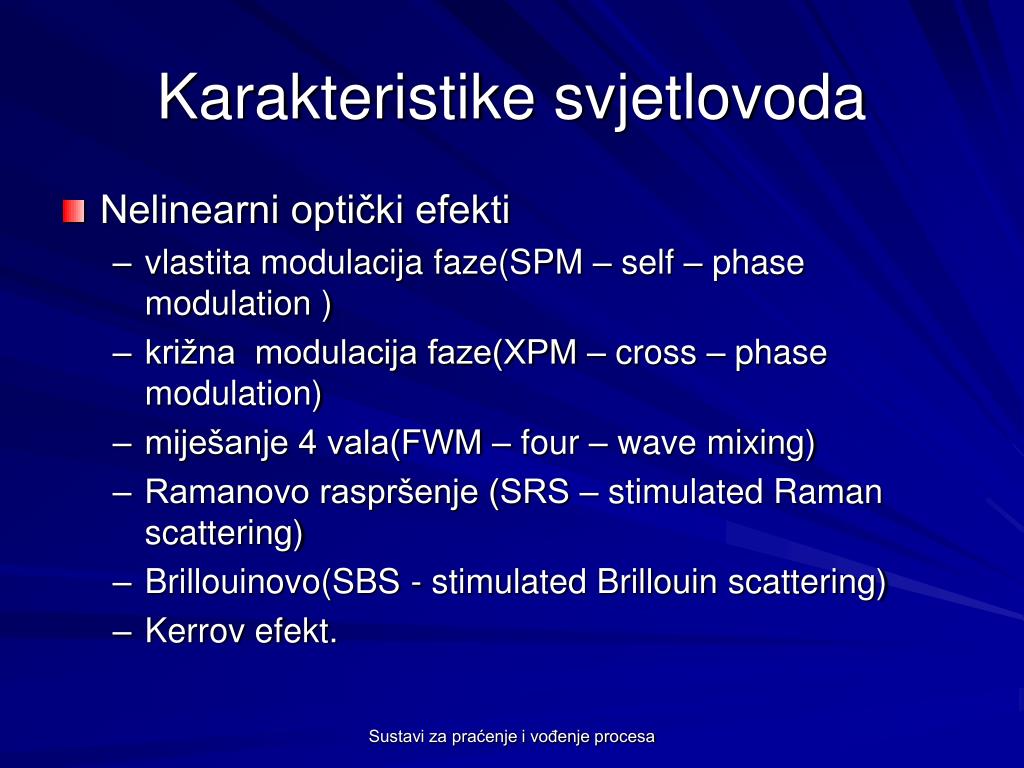

  18. Karakteristike svjetlovoda • Nelinearni optički efekti • vlastita modulacija faze(SPM – self – phase modulation ) • križna modulacija faze(XPM – cross – phase modulation) • miješanje 4 vala(FWM – four – wave mixing) • Ramanovo raspršenje (SRS – stimulated Raman scattering) • Brillouinovo(SBS - stimulated Brillouin scattering) • Kerrov efekt. Sustavi za praćenje i vođenje procesa

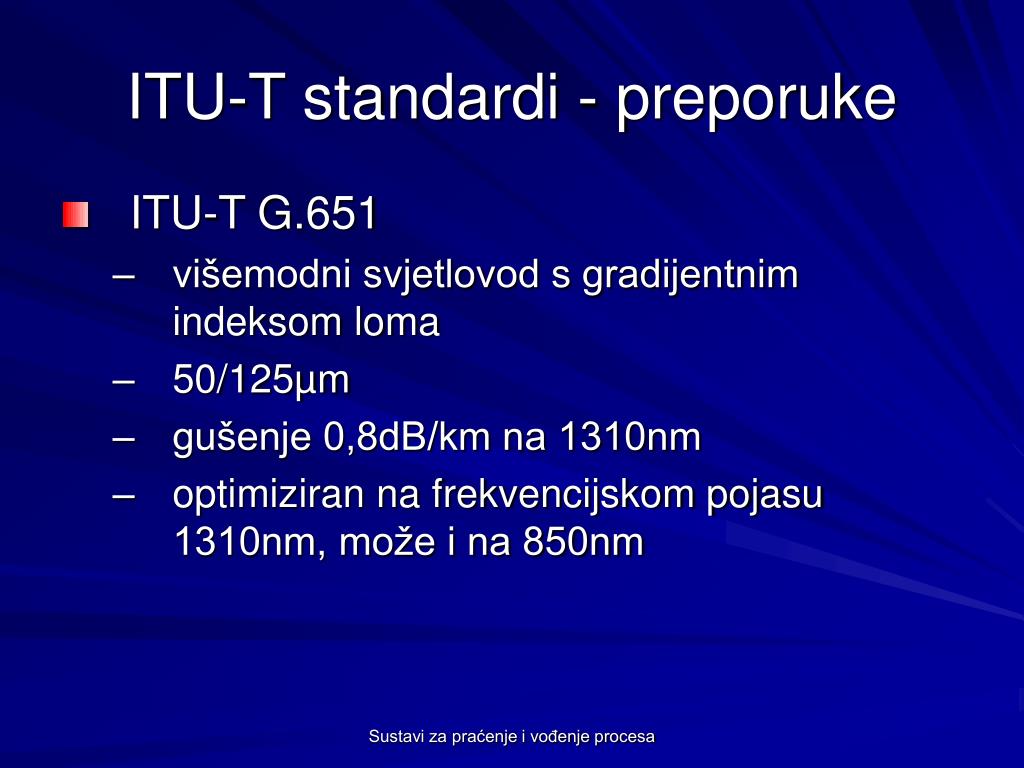

  19. ITU-T standardi - preporuke • ITU-T G.651 • višemodni svjetlovod s gradijentnim indeksom loma • 50/125µm • gušenje 0,8dB/km na 1310nm • optimiziran na frekvencijskom pojasu 1310nm, može i na 850nm Sustavi za praćenje i vođenje procesa

  20. ITU-T standardi - preporuke • ITU-T G.652 • monomodni svjetlovod , 9/125 µm • stepeničastim indeksom loma , 2. i 3. prozor • optimizirano na 1310nm - nulta disperzija • radi i na 1550nm, ali nije optimizirano • Gušenje od 0,3 – 0,4dB/km na 1310nm i od 0,17 – 0,25 dB/km na 1550nm • polarizacijska disperzija<0,1ps/km Sustavi za praćenje i vođenje procesa

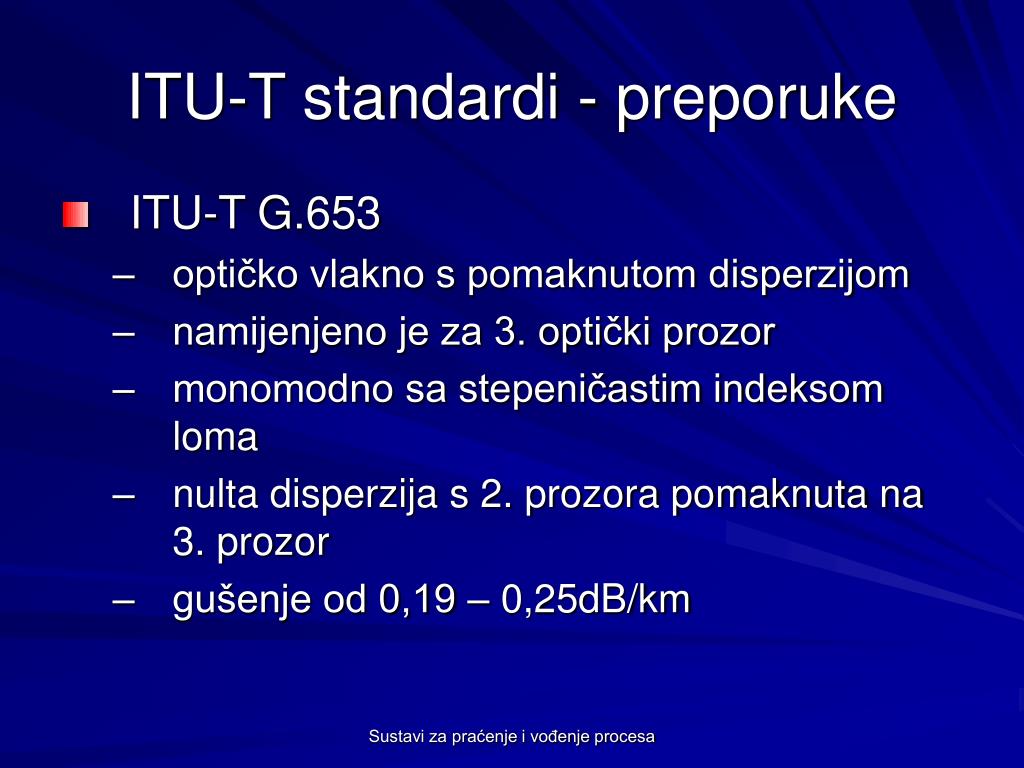

  21. ITU-T standardi - preporuke • ITU-T G.653 • optičko vlakno s pomaknutom disperzijom • namijenjeno je za 3. optički prozor • monomodno sa stepeničastim indeksom loma • nulta disperzija s 2. prozora pomaknuta na 3. prozor • gušenje od 0,19 – 0,25dB/km Sustavi za praćenje i vođenje procesa

  22. ITU-T standardi - preporuke • ITU-T G.654 • monomodno optičko vlakno s pomaknutom cutoff vrijednošću • velika kromatska disperzija na 1550nm. • ITU-T G.655 • vlakno s pomaknutom non-zero disperzijom Mogu umanjiti nelinearna izobličenja tako da izbacuju nultu disperziju izvan trećeg optičkog prozora • gušenje oko 0,2dB/km i polarizacijska disperzija 0,1ps/km. Sustavi za praćenje i vođenje procesa

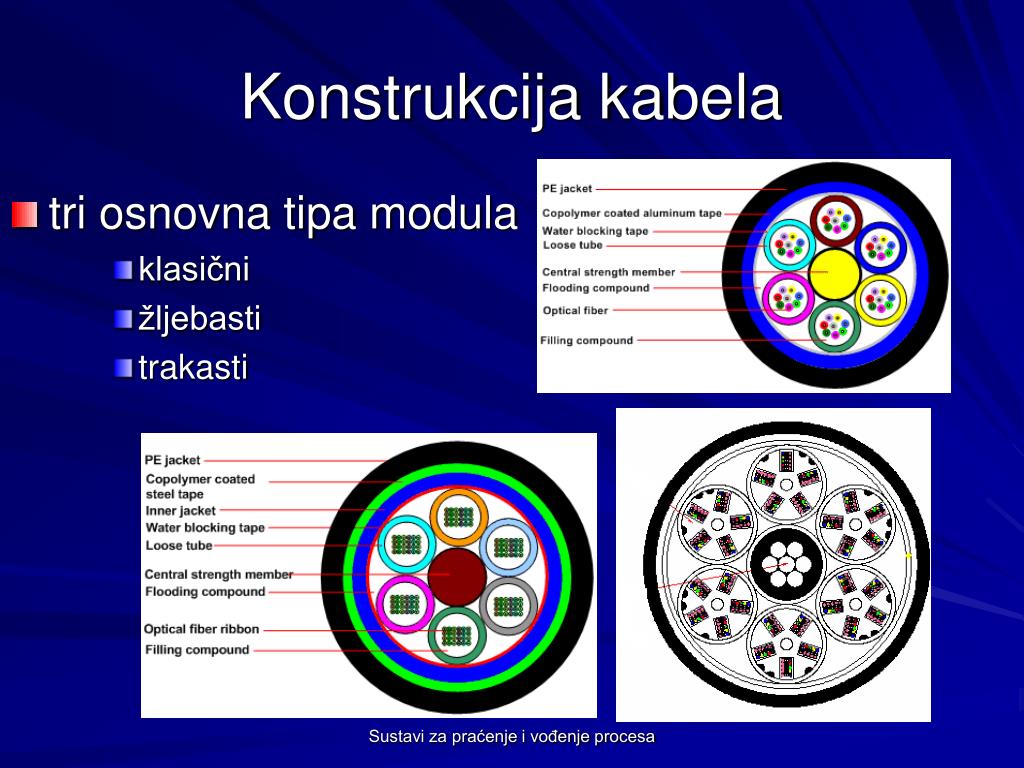

  23. tri osnovna tipa modula klasični žljebasti trakasti Konstrukcija kabela Sustavi za praćenje i vođenje procesa

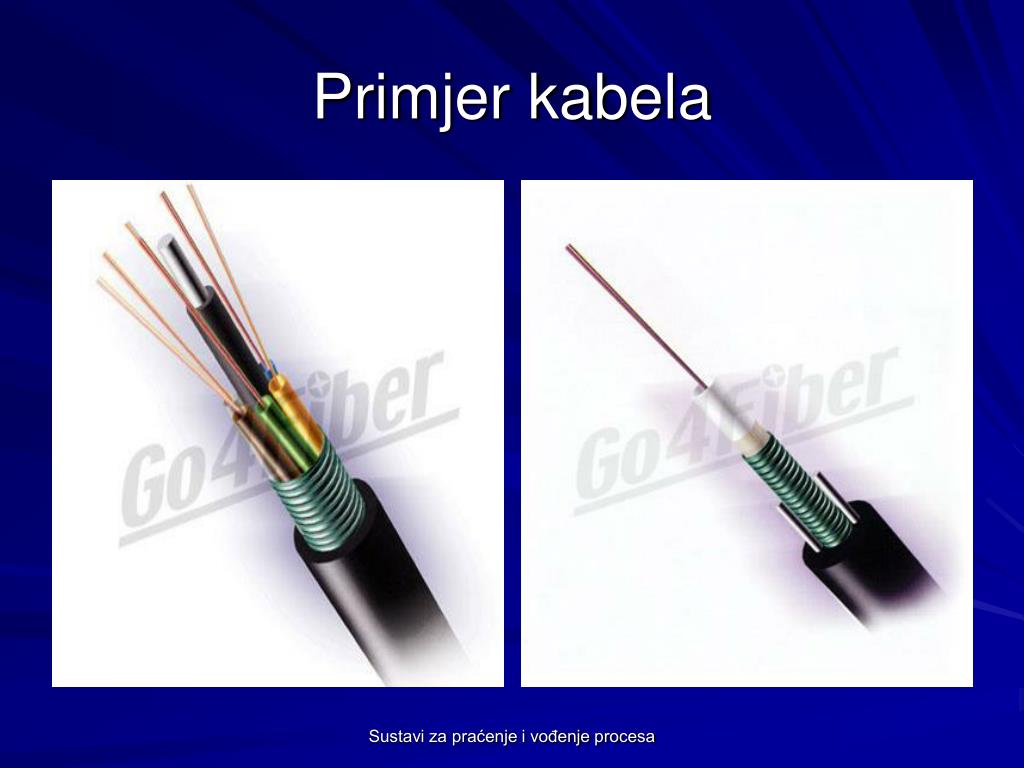

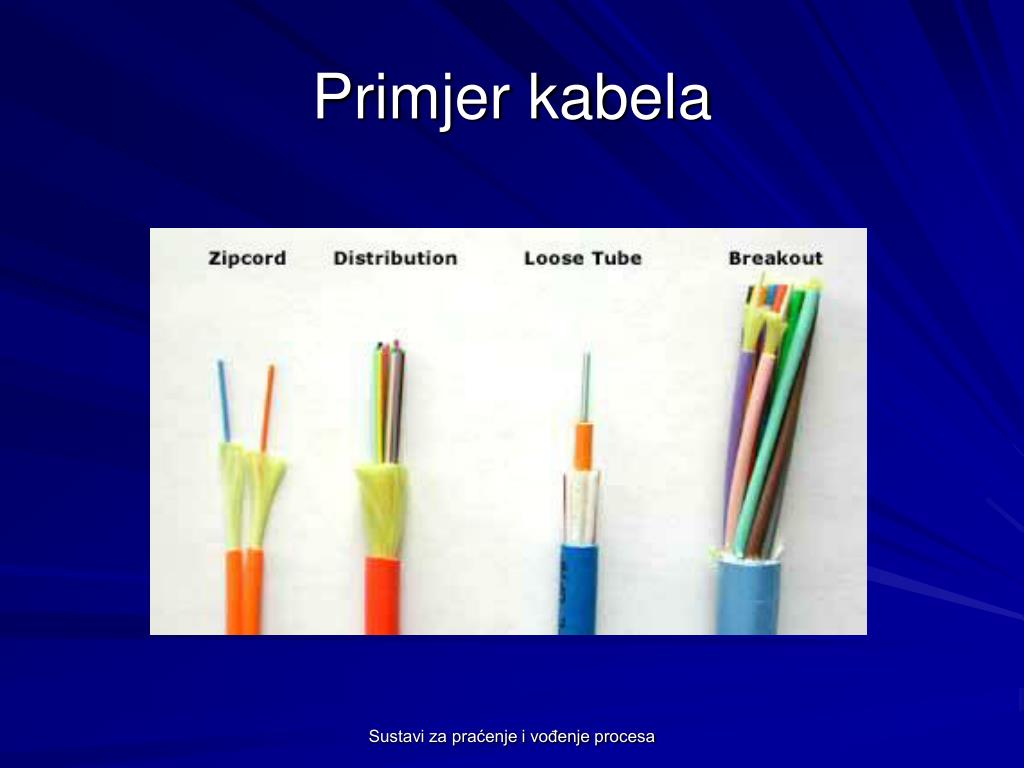

  24. Primjer kabela Sustavi za praćenje i vođenje procesa

  25. Primjer kabela Sustavi za praćenje i vođenje procesa

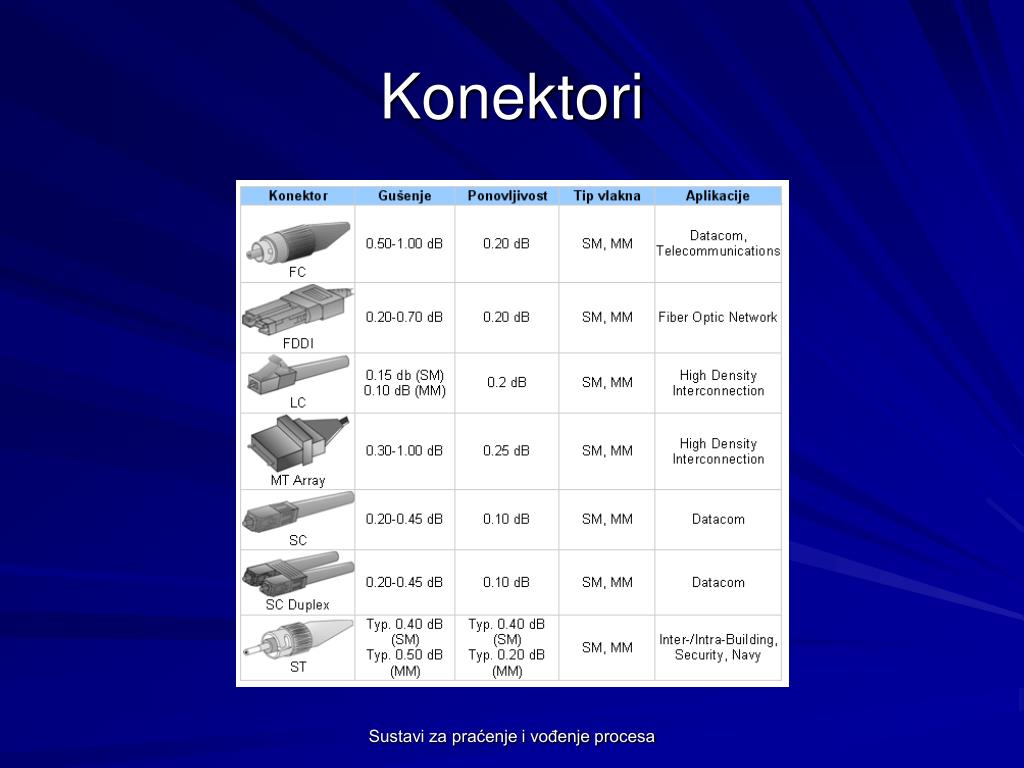

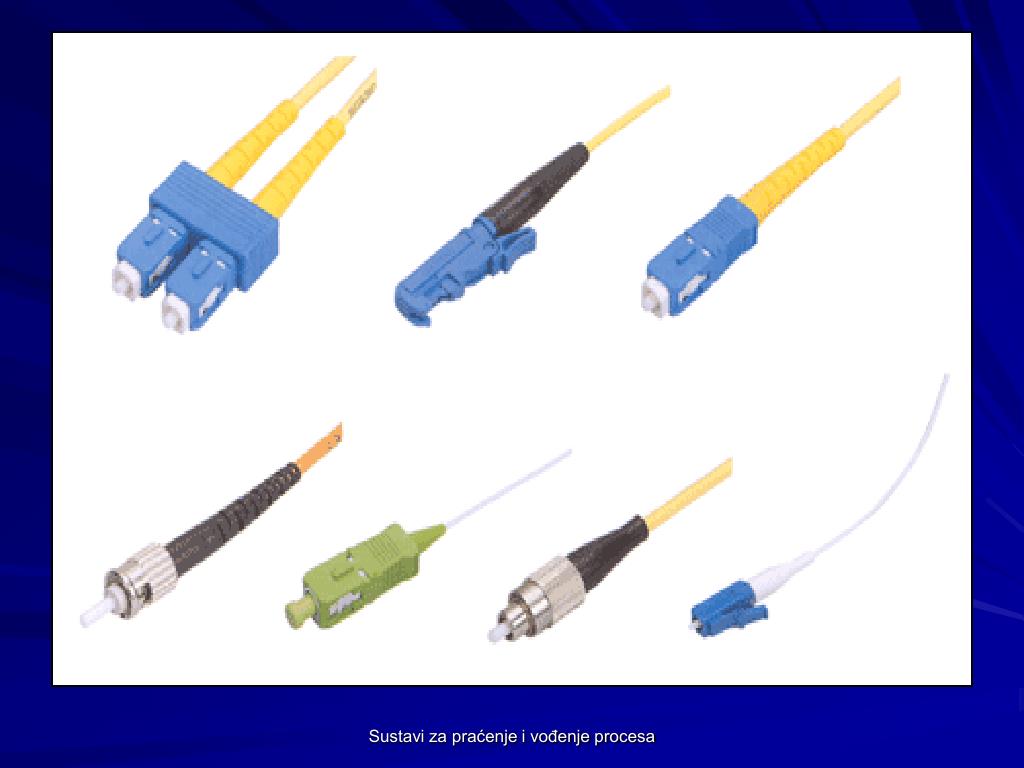

  26. Konektori Sustavi za praćenje i vođenje procesa

  27. Sustavi za praćenje i vođenje procesa

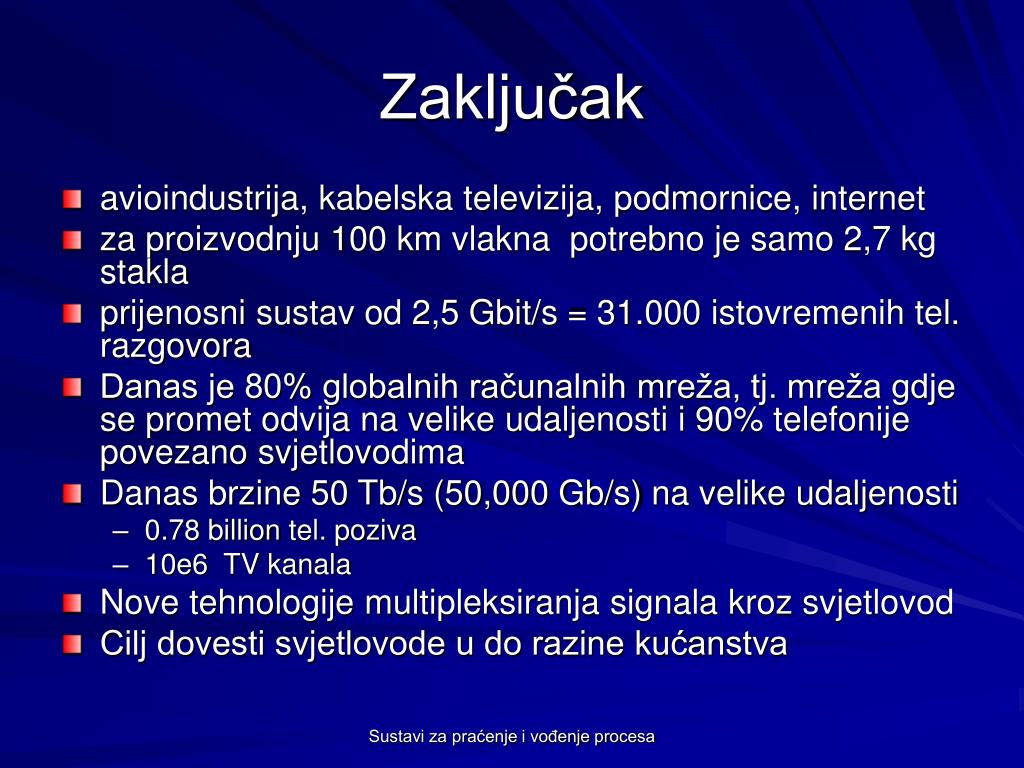

  28. Zaključak • avioindustrija, kabelska televizija, podmornice, internet • za proizvodnju 100 km vlakna potrebno je samo 2,7 kg stakla • prijenosni sustav od 2,5 Gbit/s = 31.000 istovremenih tel. razgovora • Danas je 80% globalnih računalnih mreža, tj. mreža gdje se promet odvija na velike udaljenosti i 90% telefonije povezano svjetlovodima • Danas brzine 50 Tb/s (50,000 Gb/s) na velike udaljenosti • 0.78 billion tel. poziva • 10e6TV kanala • Nove tehnologije multipleksiranja signala kroz svjetlovod • Cilj dovesti svjetlovode u do razine kućanstva Sustavi za praćenje i vođenje procesa

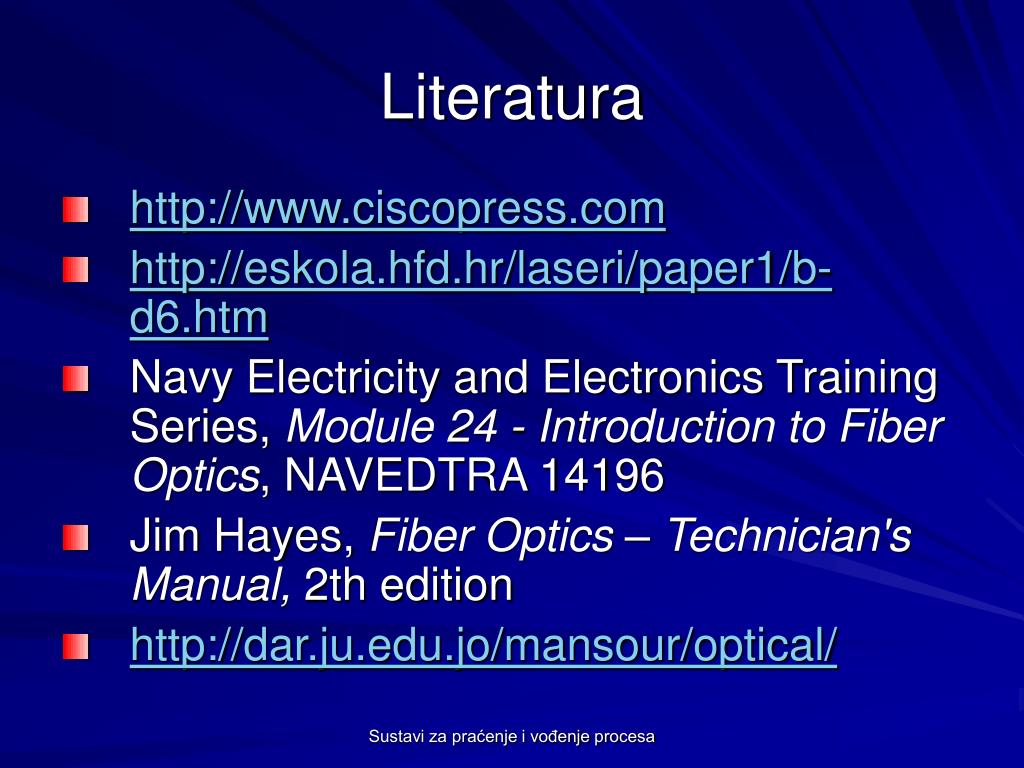

  29. Literatura • http://www.ciscopress.com • http://eskola.hfd.hr/laseri/paper1/b-d6.htm • Navy Electricity and Electronics Training Series, Module 24 - Introduction to Fiber Optics, NAVEDTRA 14196 • Jim Hayes, Fiber Optics – Technician's Manual, 2th edition • http://dar.ju.edu.jo/mansour/optical/ Sustavi za praćenje i vođenje procesa
