  1. Senzory

  2. Bezkontaktní měření teploty • Integrální pyrometr – širokopásmový detektor • Dvoupásmový pyrometr – selektivní detektory

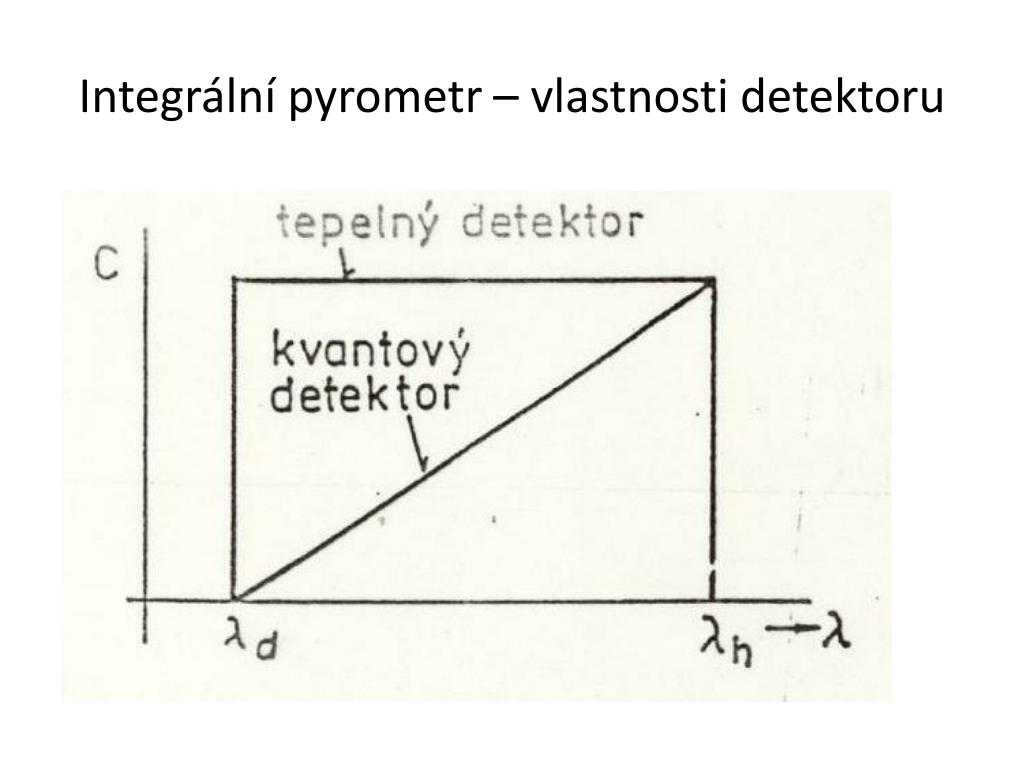

  3. Integrální pyrometr – vlastnosti detektoru

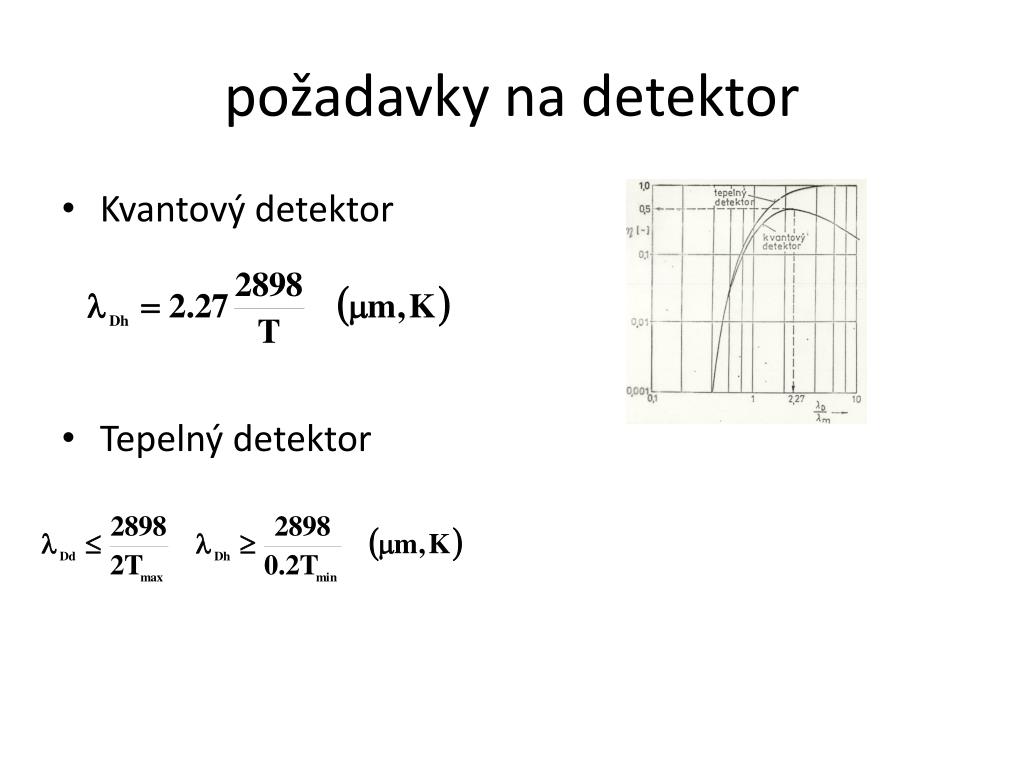

  4. požadavky na detektor • Kvantový detektor • Tepelný detektor

  5. využití tepelného záření objektu o teplotě TC detektorem, parametrem je mezní vlnová délka detektoru Dmax

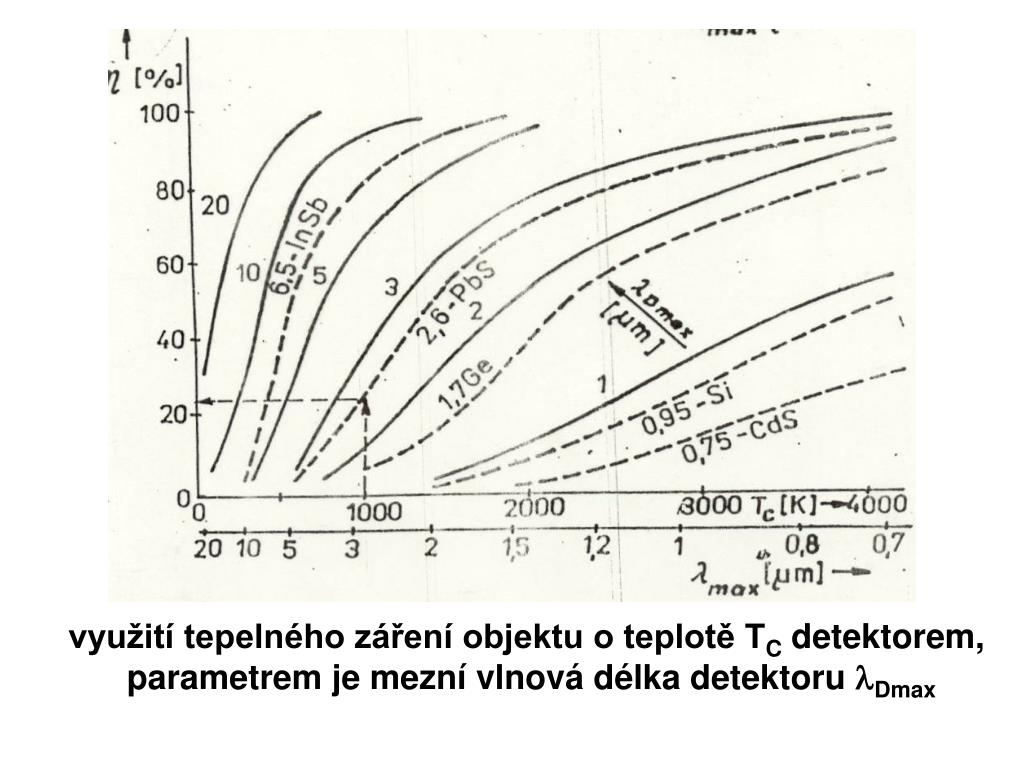

  6. využití tepelného záření objektu o teplotě TC detektorem, parametrem je mezní vlnová délka detektoru Dmax

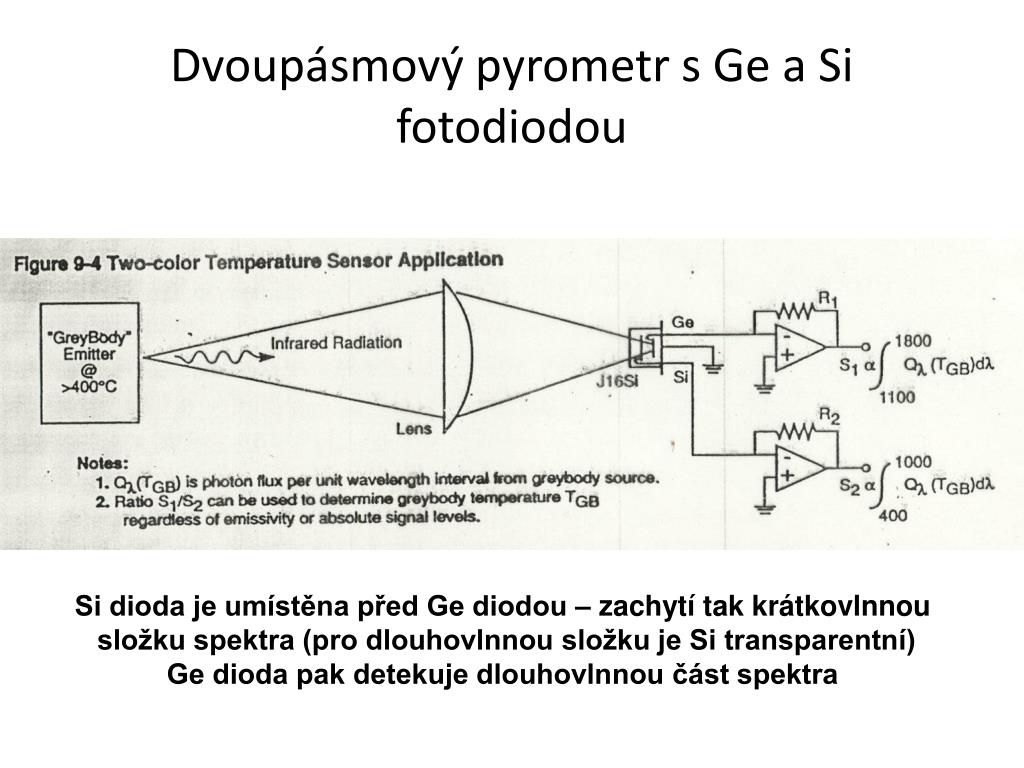

  7. Dvoupásmový pyrometr s Ge a Si fotodiodou Si dioda je umístěna před Ge diodou – zachytí tak krátkovlnnou složku spektra (pro dlouhovlnnou složku je Si transparentní) Ge dioda pak detekuje dlouhovlnnou část spektra

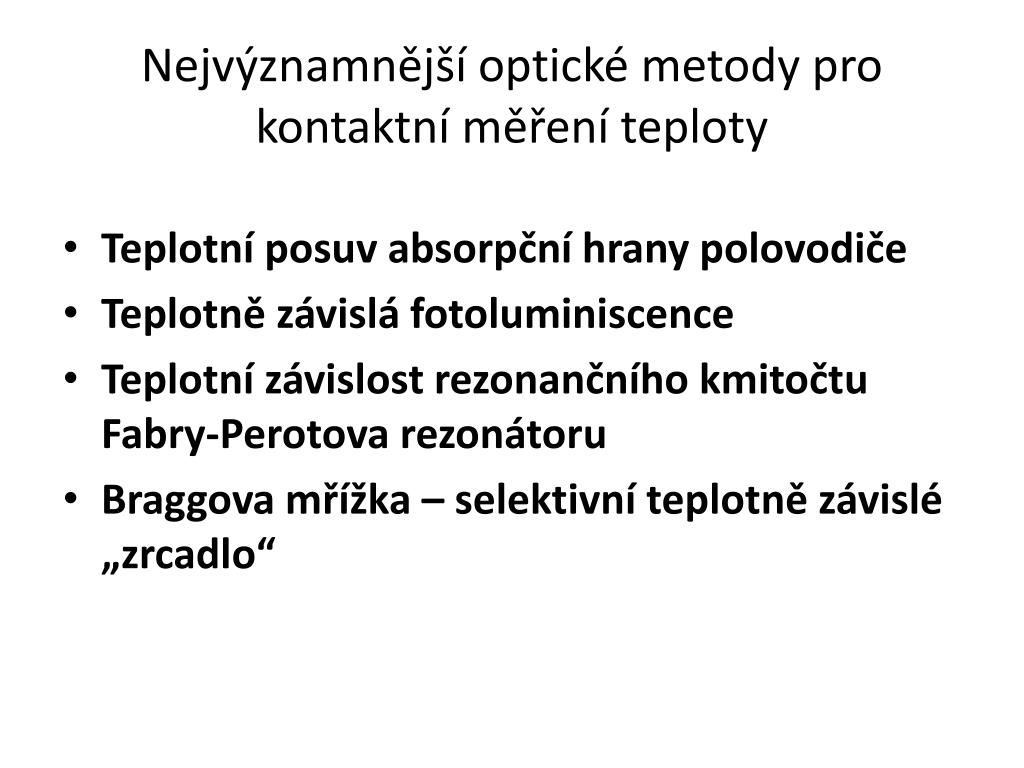

  8. Nejvýznamnější optické metody pro kontaktní měření teploty • Teplotní posuv absorpční hrany polovodiče • Teplotně závislá fotoluminiscence • Teplotní závislost rezonančního kmitočtu Fabry-Perotova rezonátoru • Braggova mřížka – selektivní teplotně závislé „zrcadlo“

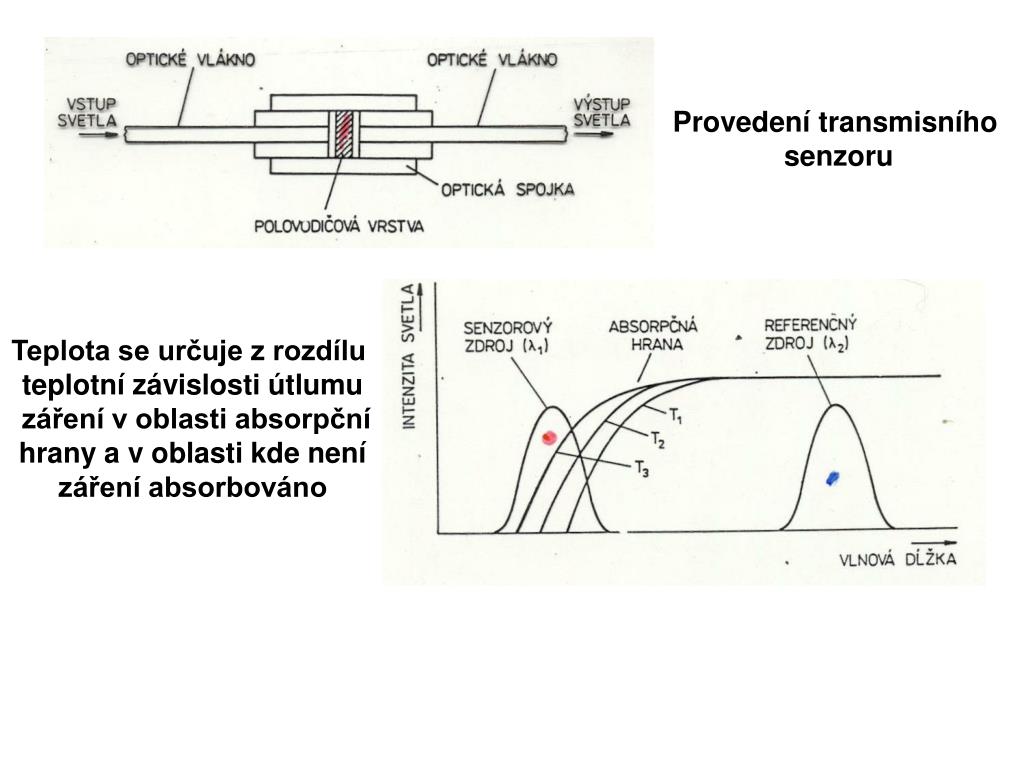

  9. Provedení transmisního senzoru Teplota se určuje z rozdílu teplotní závislosti útlumu záření v oblasti absorpční hrany a v oblasti kde není záření absorbováno

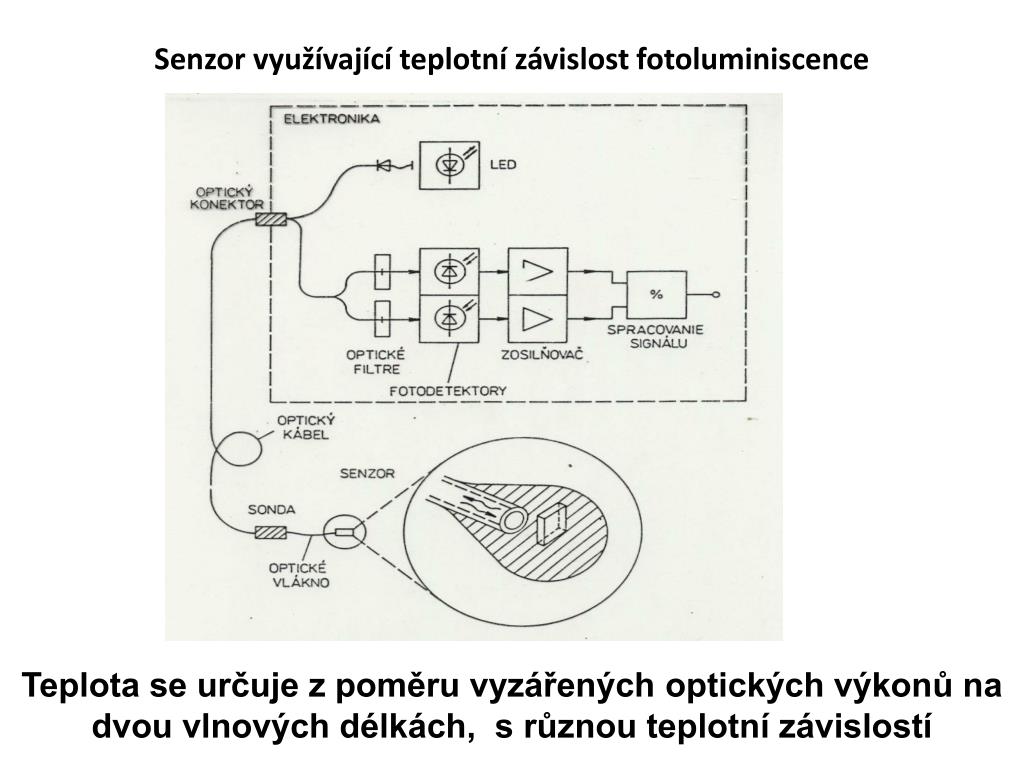

  10. Senzor využívající teplotní závislost fotoluminiscence Teplota se určuje z poměru vyzářených optických výkonů na dvou vlnových délkách, s různou teplotní závislostí

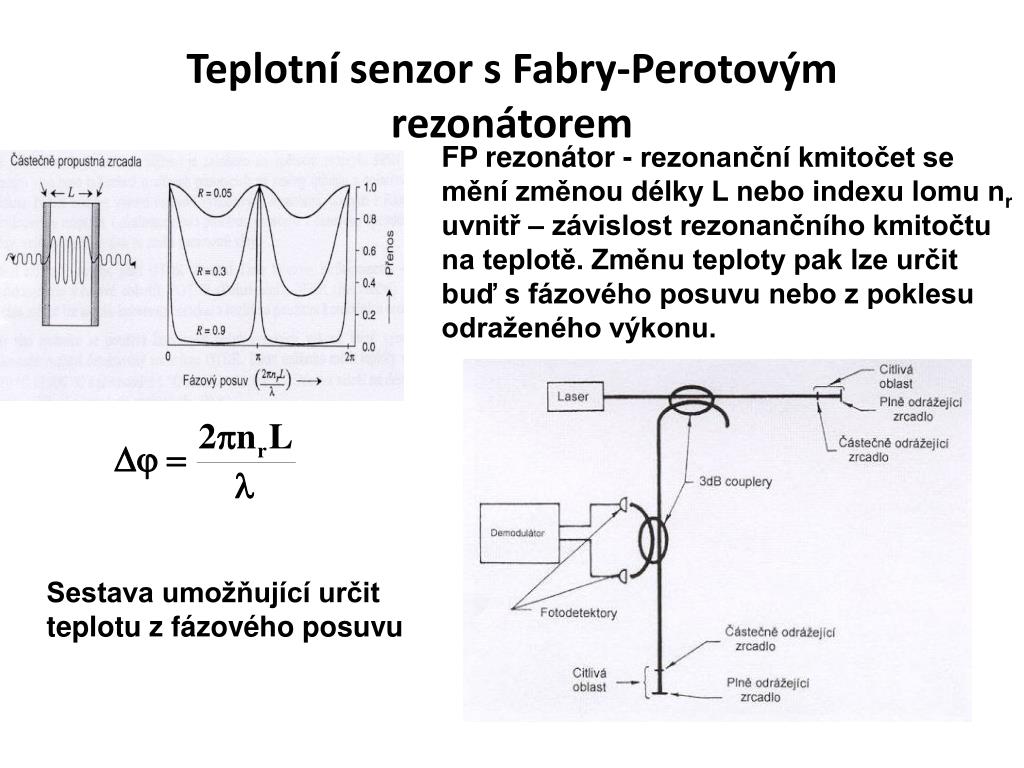

  11. Teplotní senzor s Fabry-Perotovým rezonátorem FP rezonátor - rezonanční kmitočet se mění změnou délky L nebo indexu lomu nr uvnitř – závislost rezonančního kmitočtu na teplotě. Změnu teploty pak lze určit buď s fázového posuvu nebo z poklesu odraženého výkonu. Sestava umožňující určit teplotu z fázového posuvu

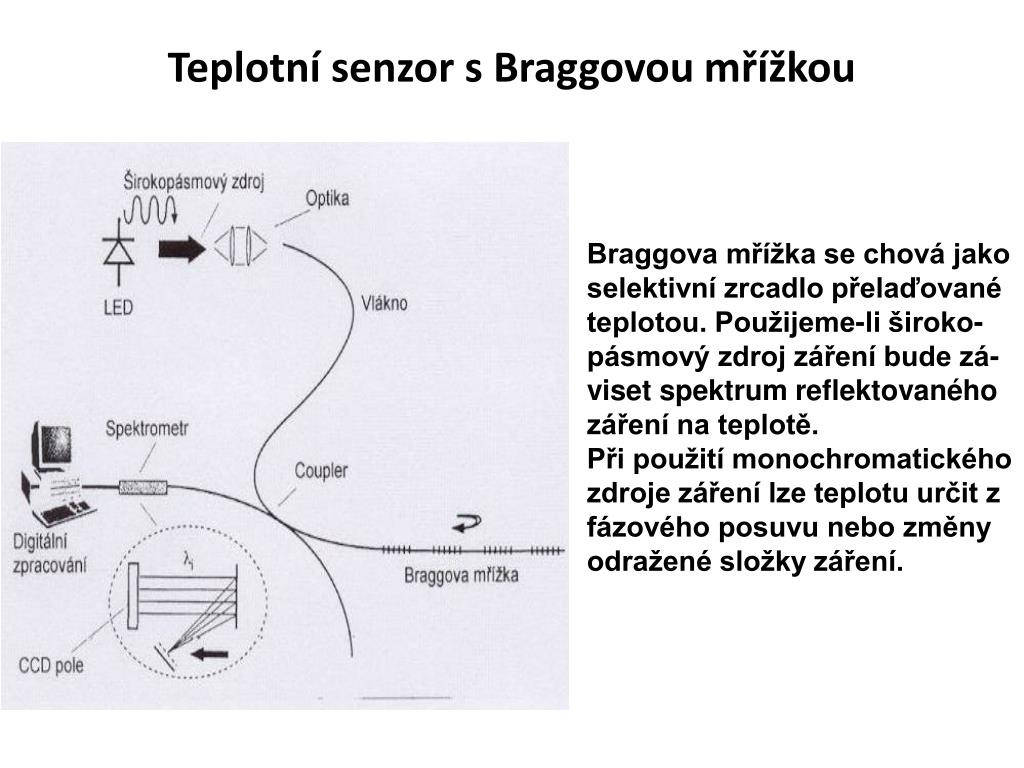

  12. Teplotní senzor s Braggovou mřížkou Braggova mřížka se chová jako selektivní zrcadlo přelaďované teplotou. Použijeme-li široko-pásmový zdroj záření bude zá-viset spektrum reflektovaného záření na teplotě. Při použití monochromatického zdroje záření lze teplotu určit z fázového posuvu nebo změny odražené složkyzáření.

  13. Optochemické absorpční senzory

  14. Energetický diagram molekuly

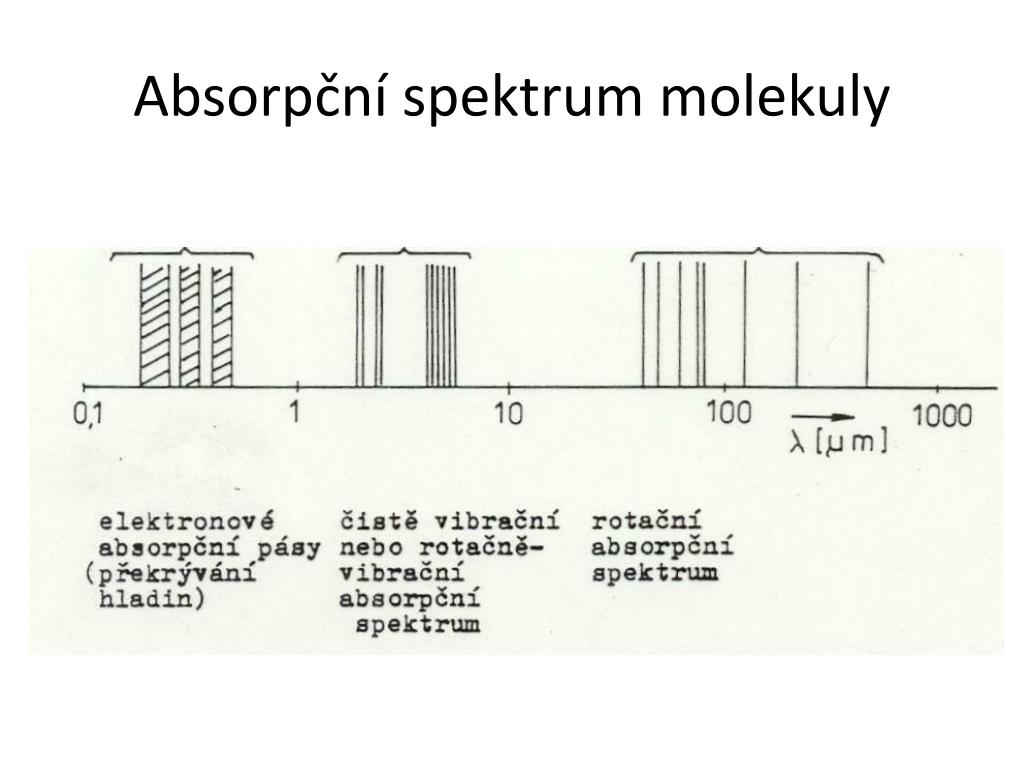

  15. Absorpční spektrum molekuly

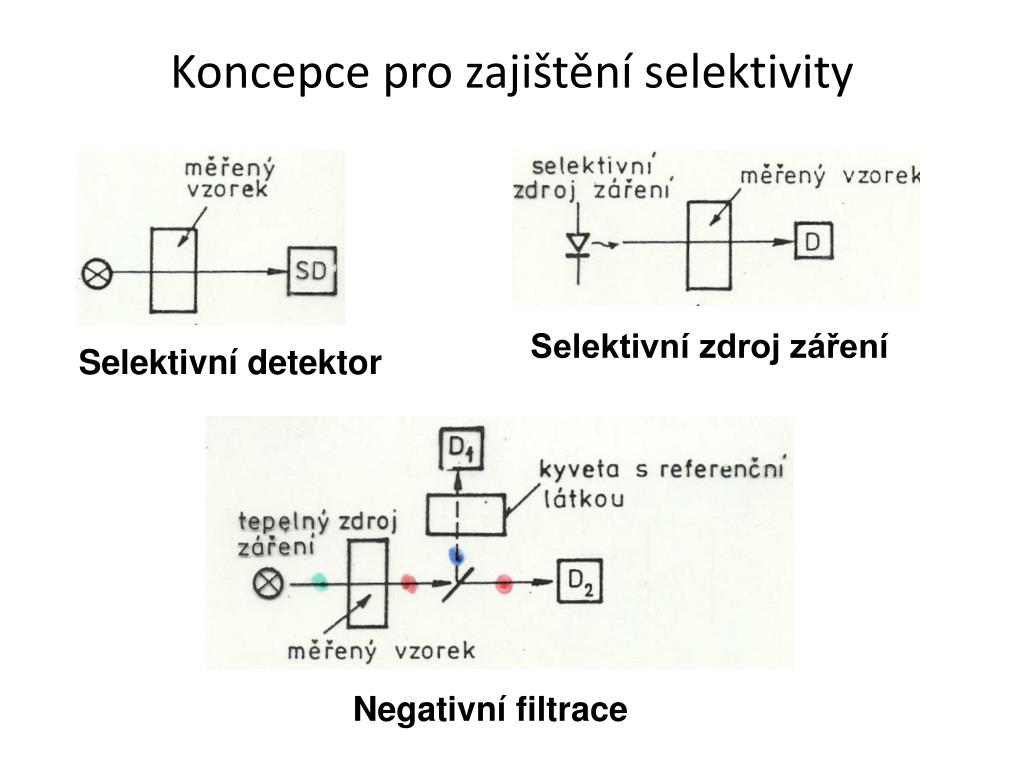

  16. Koncepce pro zajištění selektivity Selektivní zdroj záření Selektivní detektor Negativní filtrace

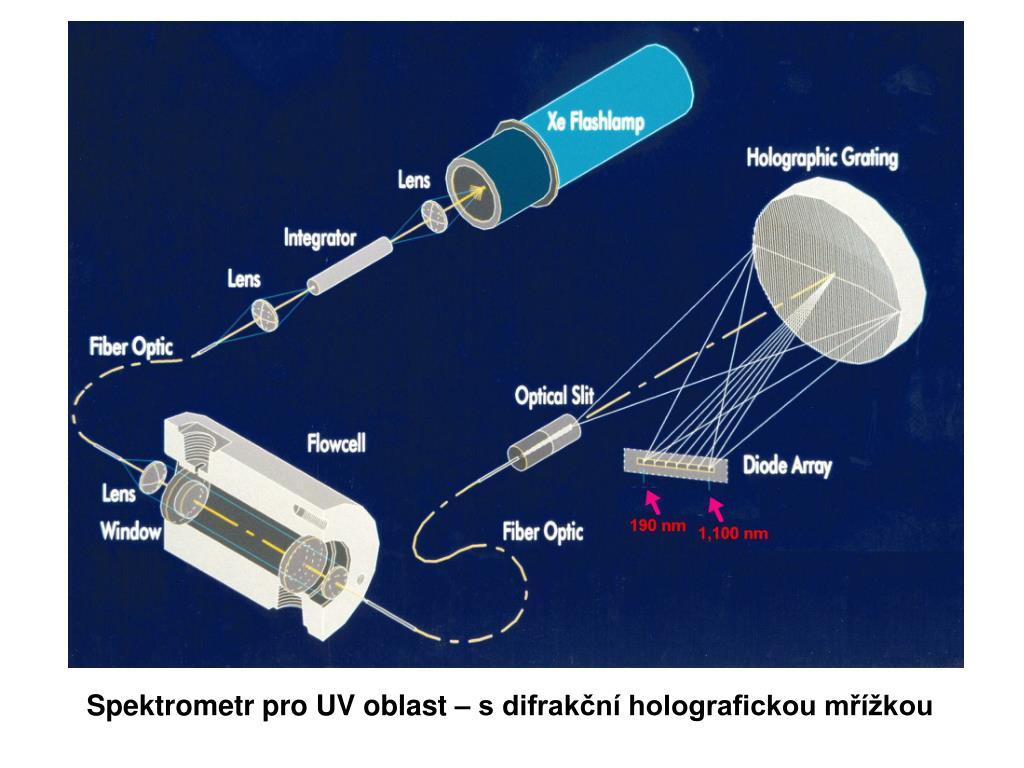

  17. Spektrometr pro UV oblast – s difrakční holografickou mřížkou

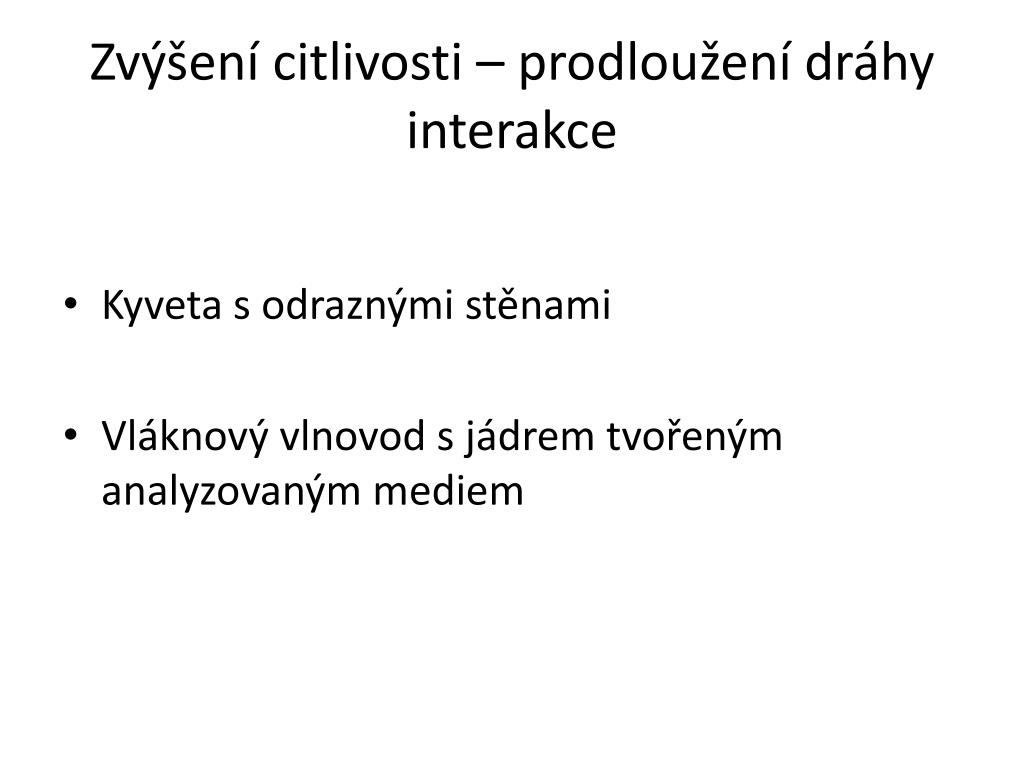

  18. Zvýšení citlivosti – prodloužení dráhy interakce • Kyveta s odraznými stěnami • Vláknový vlnovod s jádrem tvořeným analyzovaným mediem

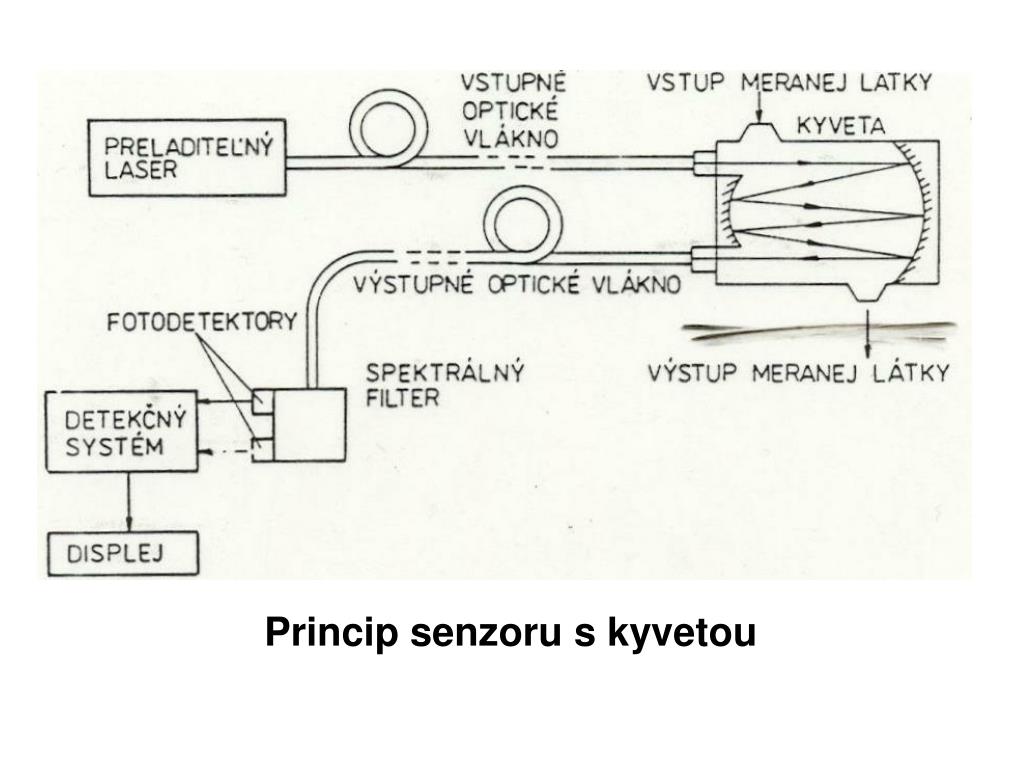

  19. Princip senzoru s kyvetou

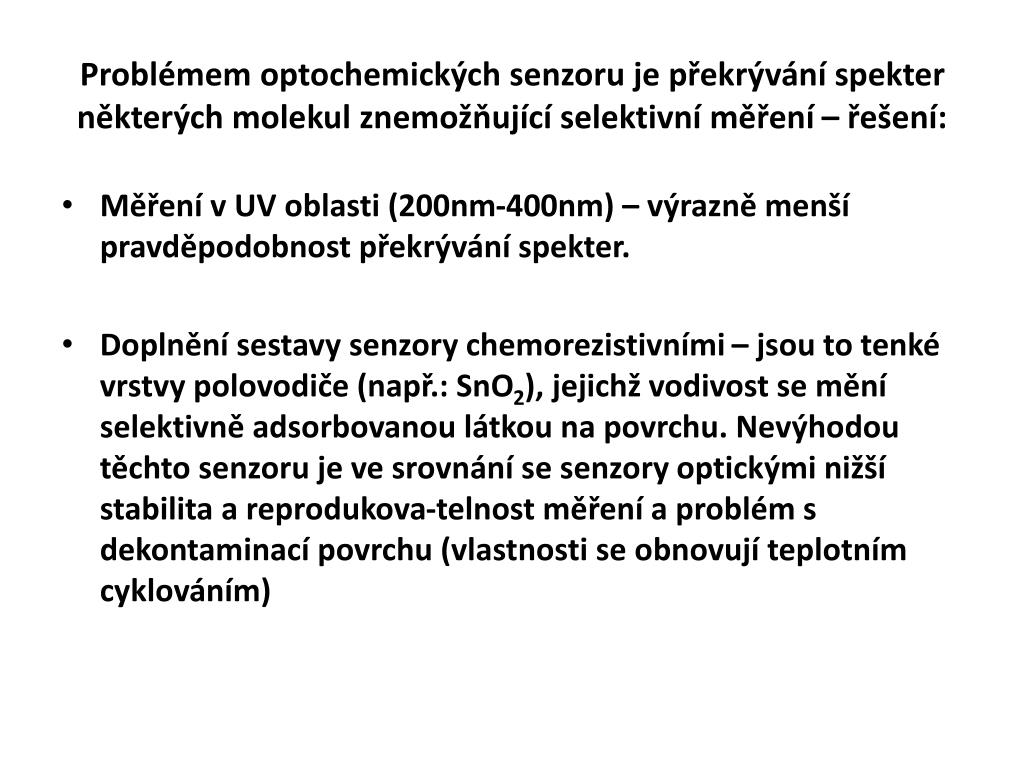

  20. Problémem optochemických senzoru je překrývání spekter některých molekul znemožňující selektivní měření – řešení: • Měření v UV oblasti (200nm-400nm) – výrazně menší pravděpodobnost překrývání spekter. • Doplnění sestavy senzory chemorezistivními – jsou to tenké vrstvy polovodiče (např.: SnO2), jejichž vodivost se mění selektivně adsorbovanou látkou na povrchu. Nevýhodou těchto senzoru je ve srovnání se senzory optickými nižší stabilita a reprodukova-telnost měření a problém s dekontaminací povrchu (vlastnosti se obnovují teplotním cyklováním)

  21. Amplitudové senzory s optickými vlákny • Senzory amplitudové vazební • Senzory amplitudové ztrátové

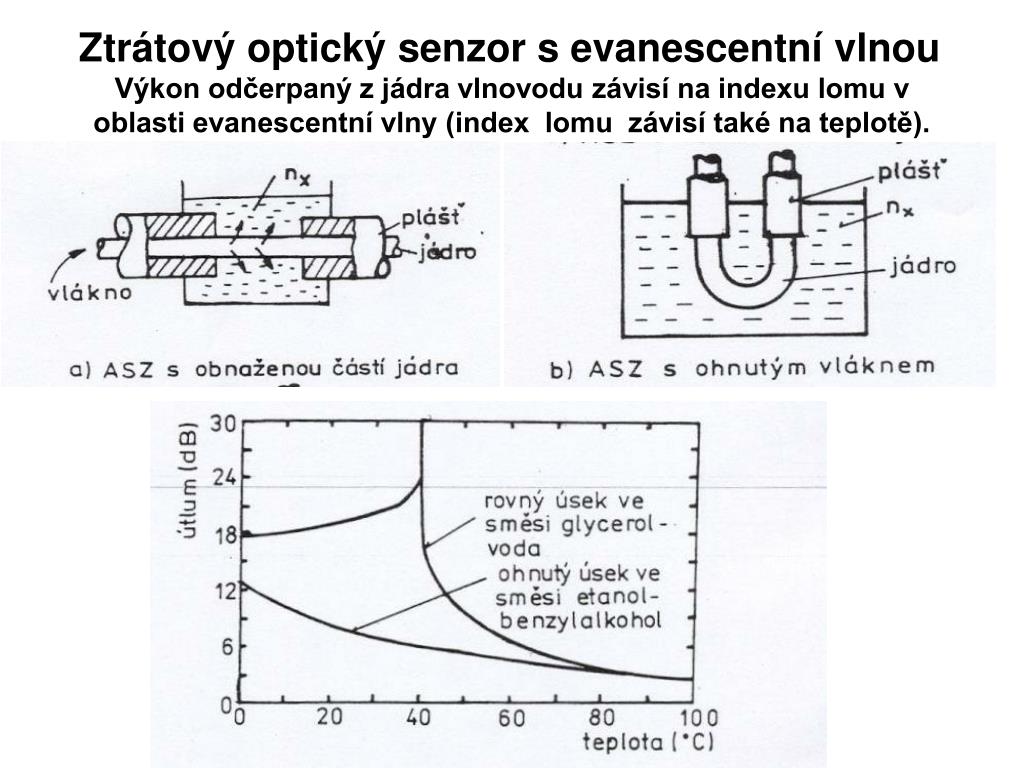

  22. Ztrátový optický senzor s evanescentní vlnou Výkon odčerpaný z jádra vlnovodu závisí na indexu lomu v oblasti evanescentní vlny (index lomu závisí také na teplotě).

  23. Ztrátový optický senzor pro měření mikroposuvů Vazební senzor – měření síly vychylující vlákno – využití pro měření gravi-tačního pole Vazební senzor – vazba mezi sousedními vlnovody je zprostředkována evanes-centní vlnou – závislost na indexu lomu prostředí mezi vlnovody

  24. Senzory s interferometry

  25. Machův-Zehnderův interferometr soptickými vláknovými vlnovody Klasické provedení se zrcadly Integrovaná optika – kanálkové vlnovody a fázový modulátor

  26. Biochemický senzor s MZ interferometrem sestava Senzory tohoto typu dosahují extrém--ní citlivosti umožňující měřit např. i přirozenou koncentraci hormonů. Povrch vlnovodu je pokryt vrstvou s vysokou a selektivní afinitou ke sledo-vané látce. Interakcí s evanescentní vlnou je pak ovlivněn efektivní index lomu vlnovodu. Důsledkem je pak fázový posuv optické vlny v senzo-rovém rameni MZ. Senzitivní oblast

  27. Senzor s povrchovým plazmonem

  28. Sagnacův interferometr Klasické provedení se zrcadly Reálná sestava s fázovým nereciprokým modulátorem s optickým vláknovým vlnovodem

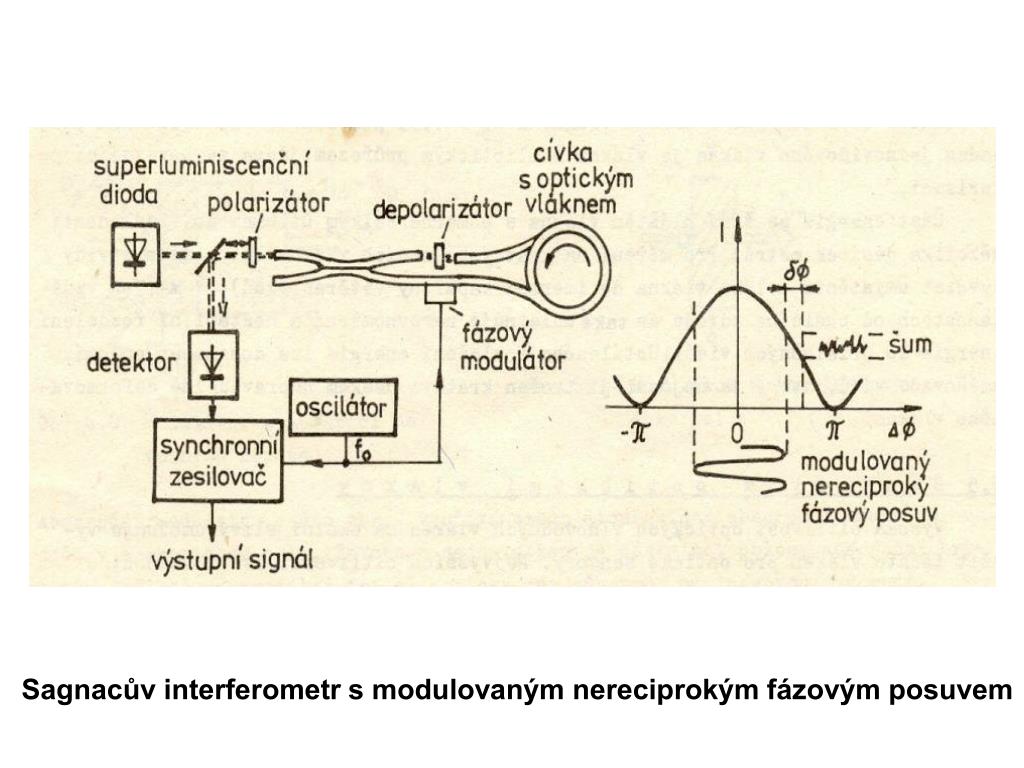

  29. Sagnacův interferometr s modulovaným nereciprokým fázovým posuvem

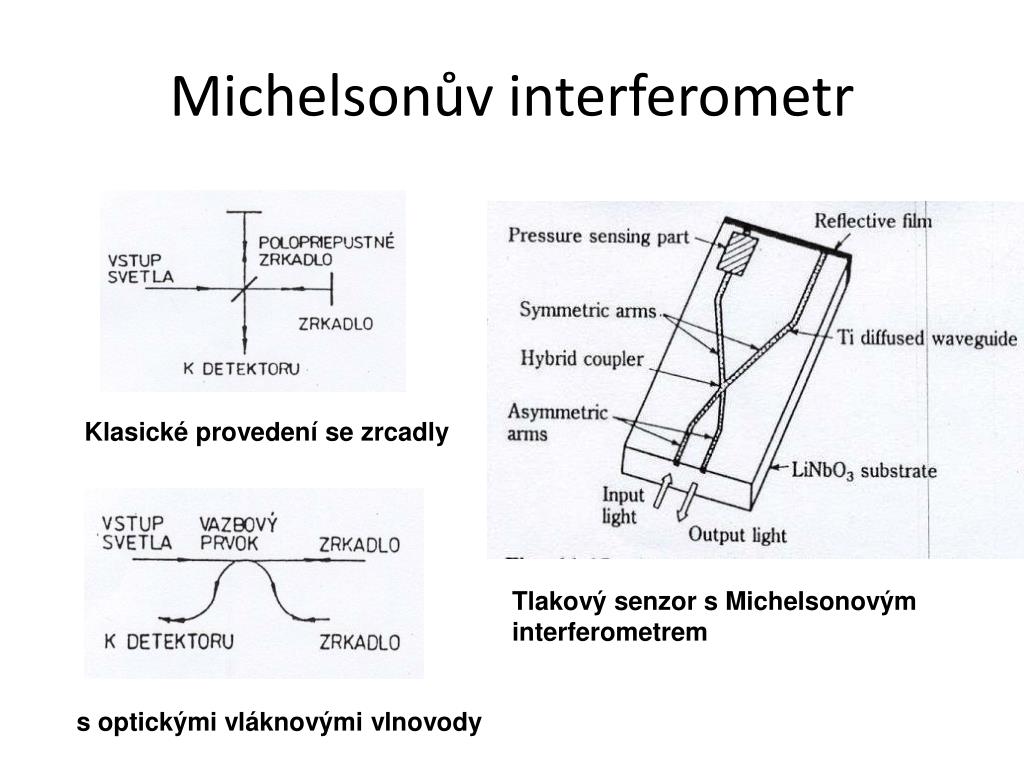

  30. Michelsonův interferometr Klasické provedení se zrcadly Tlakový senzor s Michelsonovým interferometrem s optickými vláknovými vlnovody

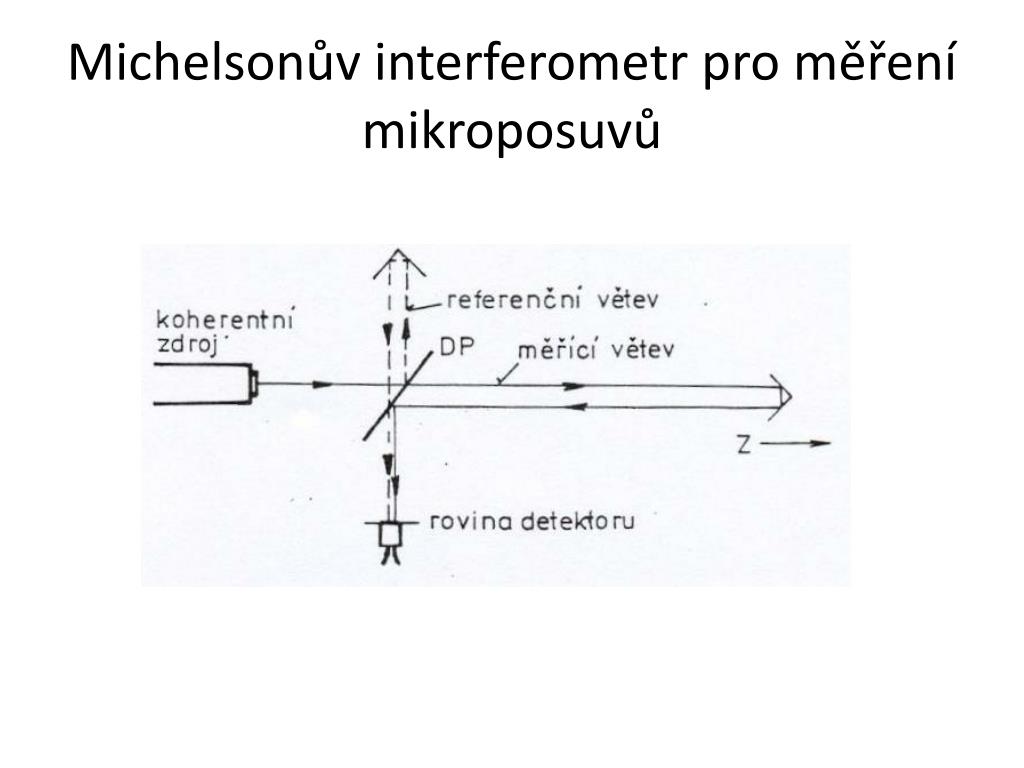

  31. Michelsonův interferometr pro měření mikroposuvů

  32. Senzory využívající rozptyl záření

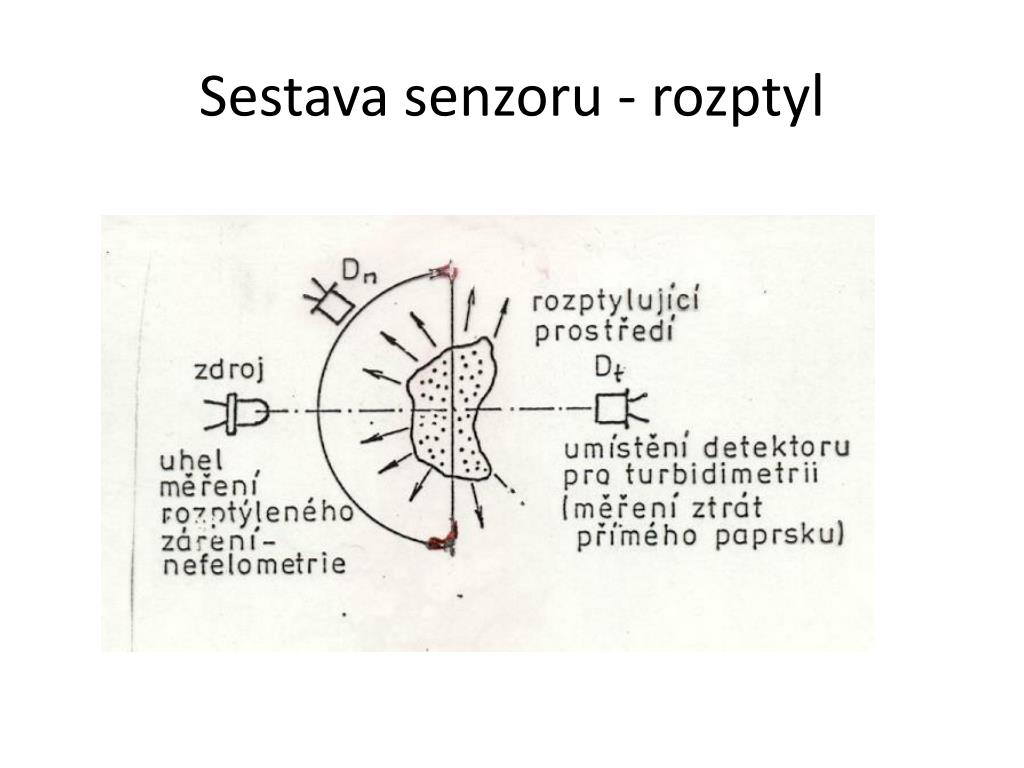

  33. Sestava senzoru - rozptyl

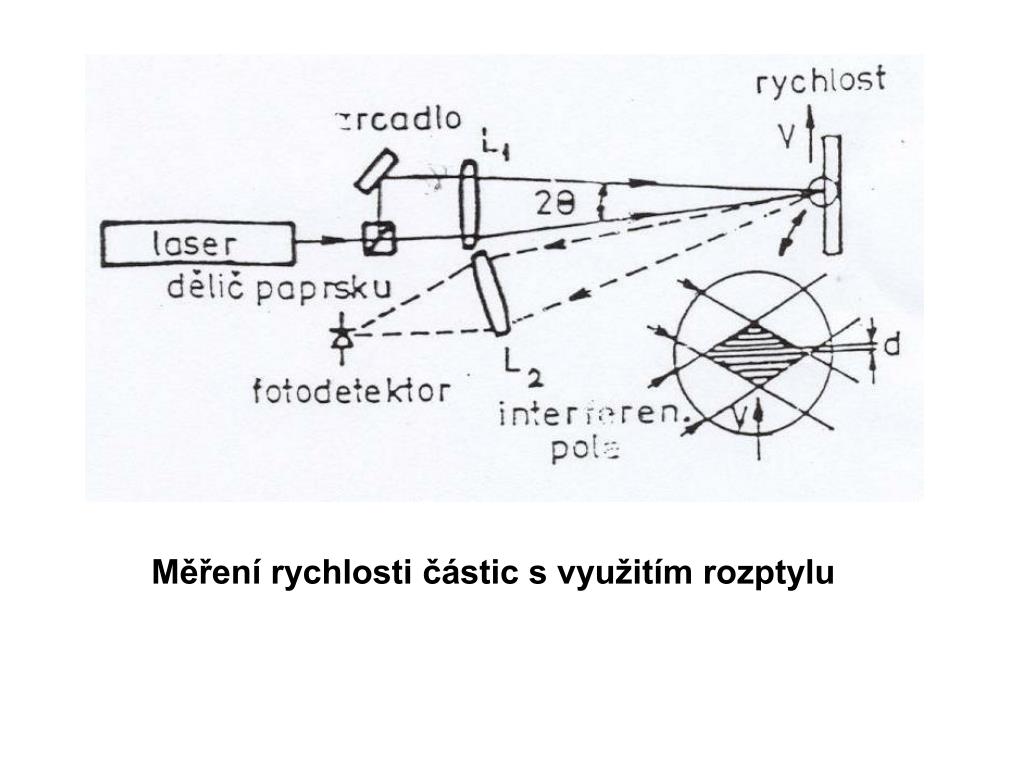

  34. Měření rychlosti částic s využitím rozptylu

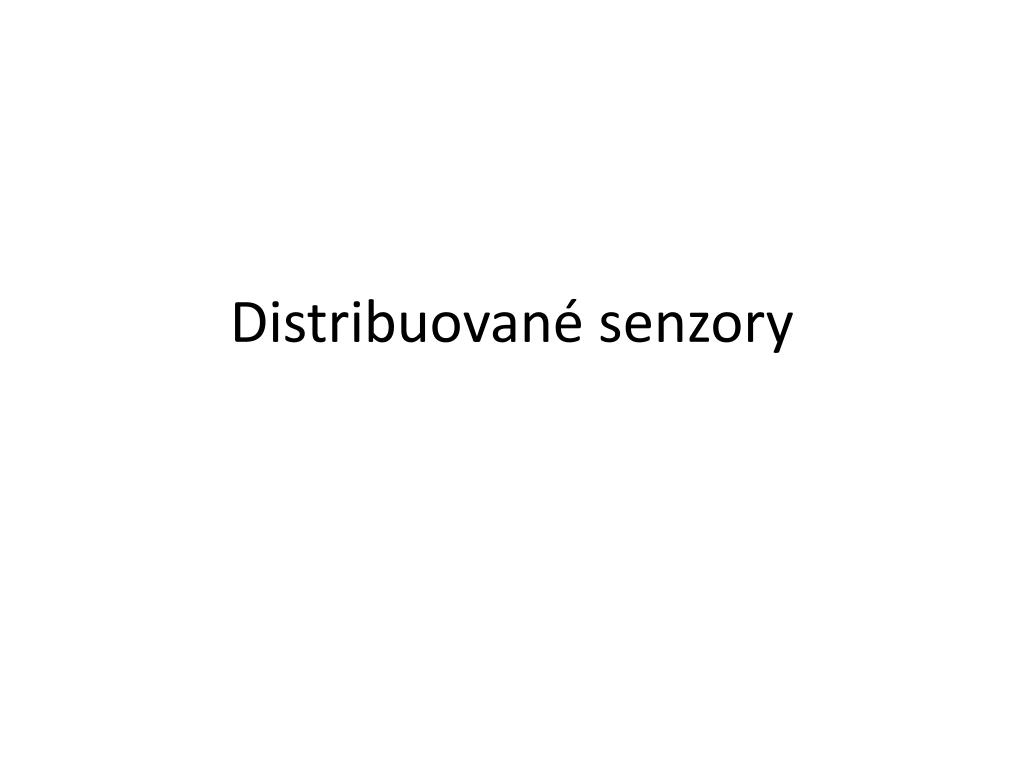

  35. Distribuované senzory

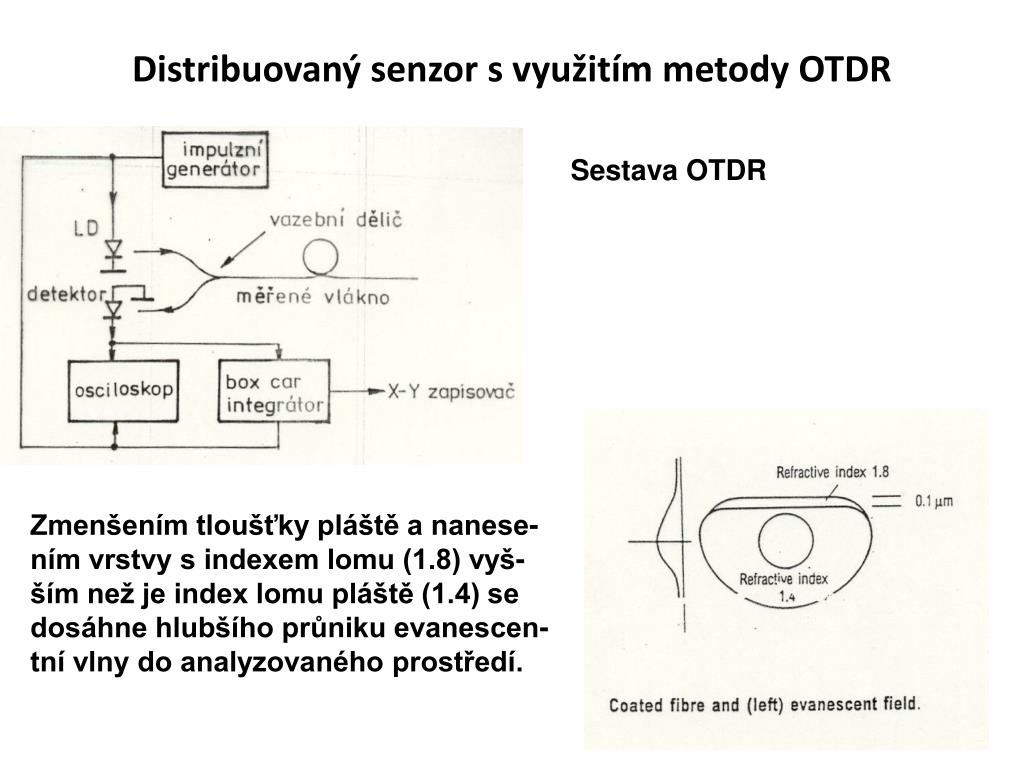

  36. Distribuovaný senzor s využitím metody OTDR Sestava OTDR Zmenšením tloušťky pláště a nanese-ním vrstvy s indexem lomu (1.8) vyš-ším než je index lomu pláště (1.4) se dosáhne hlubšího průniku evanescen-tní vlny do analyzovaného prostředí.

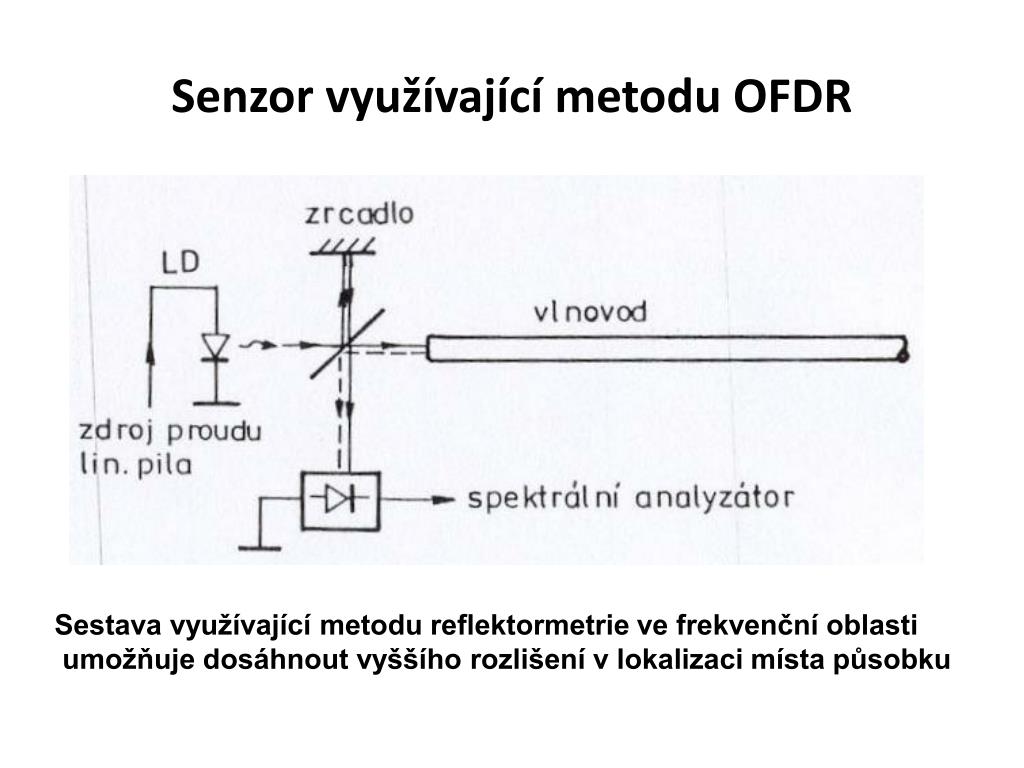

  37. Senzor využívající metodu OFDR Sestava využívající metodu reflektormetrie ve frekvenční oblasti umožňuje dosáhnout vyššího rozlišení v lokalizaci místa působku

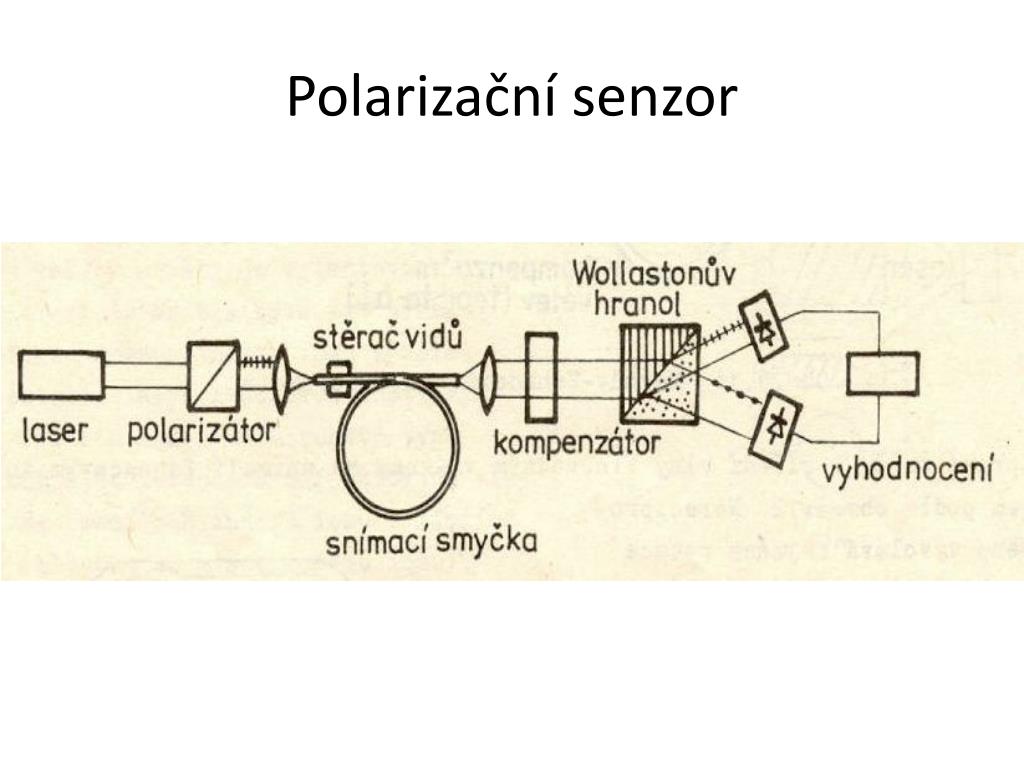

  38. Polarizační senzor

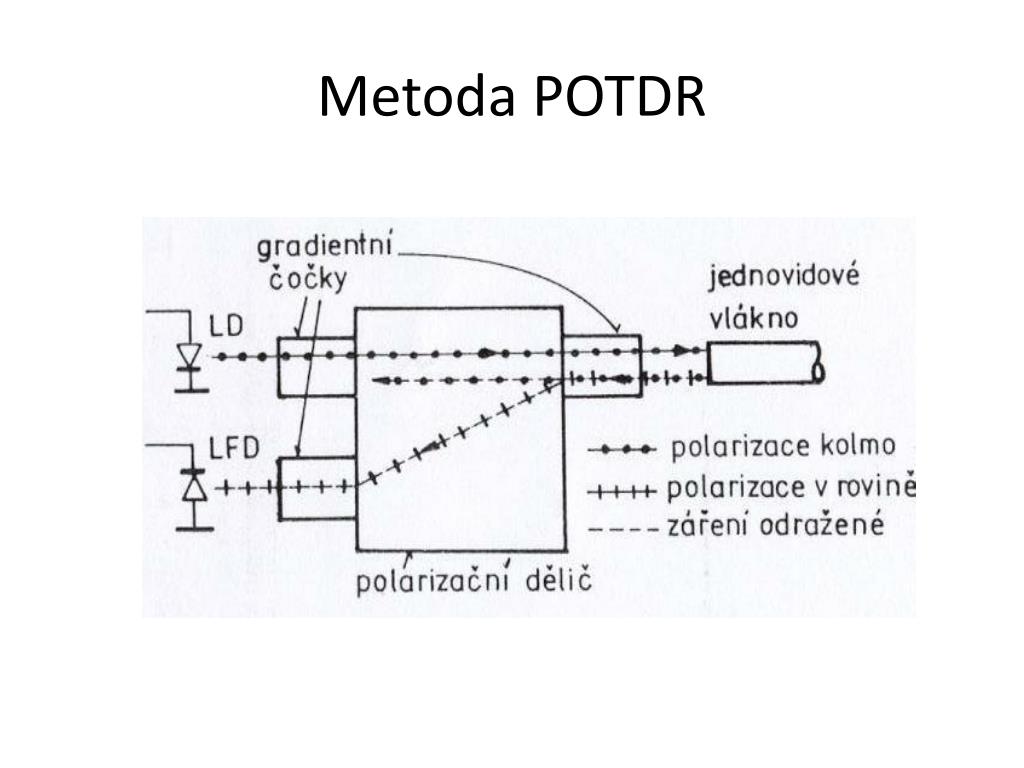

  39. Metoda POTDR

  40. Sestava s koherentním přijímačem – selektivní přijímač – zvýšení citlivosti
