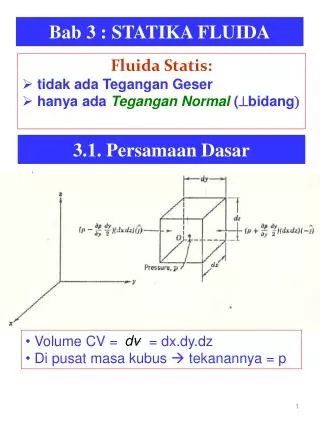

  1. Bab 3 : STATIKA FLUIDA Fluida Statis: • tidak ada Tegangan Geser • hanya ada Tegangan Normal (^bidang) 3.1. Persamaan Dasar • Volume CV = = dx.dy.dz • Di pusat masa kubus  tekanannya = p

  2. 3.1. : Persamaan Dasar Gaya: Gaya Body (dFB): Gaya Permukaan (dFs): 2

  3. 3.1. : Persamaan Dasar • Bidang Kiri (arah x+): - Tekanan : - Gaya : • Bidang Kanan (arah x-): - Tekanan: - Gaya: 3

  4. 3.1. : Persamaan Dasar Jadi gaya dalam arah x: Analogi untuk: Gaya dalam arah y: Gaya dalam arah z: 4

  5. 3.1. : Persamaan Dasar Sehingga Gaya Total: 5

  6. 3.1. : Persamaan Dasar Sehingga Gaya Total : atau: Untuk fluida statis / diam: Sehingga: 6

  7. 3.1. : Persamaan Dasar Komponen-komponennya: - arah x: tidak ada perubahan tekanan dalam arah horizontal x • arah y: tidak ada perubahan tekanan dalam arah horizontal y 7

  8. 3.1. : Persamaan Dasar arah z:  Keterangan: • Terjadi perubahan tekanan dalam arah vertikal z 2. Tanda (-) menunjukkan semakin tinggi kedudukan  tekanan semakin kecil (g = berat jenis) 8

  9. 3.2. : Perubahan tekanan dalam fluida statis a. Fluida Inkompresibel Fluida inkompresibel  r = konstan Note: - turun (+)rgh - naik (-)rgh 9

  10. Contoh Soal Tentukan: pA-pB Penyelesaian: 10

  11. 3.2. : Perubahan tekanan dalam fluida statis a. Fluida kompresibel - Untuk GAS r berubah bila :  p & T berubah • Note: • Untuk LIQUID  pada tekanan rendah (fluida inkompresibel)  r hanya fungsi T • Tetapi pada tekanan tinggi  efek compressibility dalam liquid sangat berarti • dalam hal ini perubahan r & p berhubungan dengan Bulk Modulus atau Modulus of elasticity (Ev): 11

  12. 3.3. : Tekanan Absolut & Gage - Amosfer Standard: 12

  13. 3.4. : Gaya Hidrostatis pada Permukaan Tercelup Gaya Hidrostatis Besar Gaya Arah Gaya Titik Kerja Gaya • Arah Gaya: Karena Hidrostatis  a = 0  diam Tidak ada gaya geser Jadi hanya ada gaya normal yang ^permukaan bidang 13

  14. 3.4.1 : Gaya Hidrostatis pada Permukaan Datar Tercelup • Arah Gaya: dimana : Besar Gaya hidrostatis yang bekerja pada luasan dA : 14

  15. 3.4.1 : Gaya Hidrostatis pada Permukaan Datar Tercelup Besar Gaya Resultan yang bekerja pada seluruh permukaan benda : Note: menghitung tekanan p untuk kasus seperti tergambar: 15

  16. 3.4.1 : Gaya Hidrostatis pada Permukaan Datar Tercelup Menentukan letak titik kerja FR = (x’, y’) : “Besar moment gaya resultan (FR) terhadap suatu titik = S moment gaya-gaya distribusinya terhadap titik yang sama” dimana: 16

  17. 3.4.1 : Gaya Hidrostatis pada Permukaan Datar Tercelup Sehingga: maka: 17

  18. Contoh Soal 3.4 18

  19. Contoh Soal 3.4 19

  20. 3.4.2 : Gaya Hidrostatis pada Permukaan Lengkung Tercelup Besar Gaya hidrostatis yang bekerja pada luasan dA : dimana: 20

  21. 3.4.2 : Gaya Hidrostatis pada Permukaan Lengkung Tercelup Besar Gaya hidrostatis dalam arah x : Analog untuk arah y dan z: Atau secara umum dapat ditulis, sbb.: dimana: 21

  22. 3.5 : Buoyancy & Stabilitas Buoyancy: adalah gaya tekan ke atas yang terjadi pada benda yang tercelup 22

  23. 3.5 : Buoyancy & Stability Jadi: dimana: rf = densitas fluida = volume benda = volume fluida yang dipindahkan = “sebuah benda yang dicelupkan dalam fluida akan mendapat gaya tekan ke atas (buoyancy) seberat fluida yang dipindahkan oleh benda tersebut” “HUKUM ARCHIMEDES” 23

  24. 3.5 : Buoyancy & Stabilitas Stabilitas: a. Stabil b. Tak-stabil Body Force (gaya berat) bekerja pada pusat berat benda (CG) Stabil: gaya body dan buoyancy yang bekerja cenderung menyebabkan benda pada posisi benar (stabil) b. Tak-stabil: gaya body dan buoyancy yang bekerja cenderung menyebabkan benda pada posisi salah (tak-stabil) 24
