单项练习 5—— 顺序图

单项练习 5—— 顺序图. 组员: 11331316 吴沛霖 11331322 吴煜辉. 欢迎您的加入!. 1. 小孙从“淘宝网”某商家卖了一部手机,感觉不合适自己决定退货。请仔细研究“淘宝网”的退货业务规程,请将“客户”、“淘宝网”、“商家”三个对象作为主 要参与者,使用 系统顺序图 描述“淘宝网”退货的业务的系统功能与业务 实现的基本过程。.

shayna
Download Presentation

单项练习 5—— 顺序图

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. 单项练习5——顺序图 组员: 11331316 吴沛霖 11331322 吴煜辉 欢迎您的加入!

  2. 1. 小孙从“淘宝网”某商家卖了一部手机,感觉不合适自己决定退货。请仔细研究“淘宝网”的退货业务规程,请将“客户”、“淘宝网”、“商家”三个对象作为主 要参与者,使用系统顺序图描述“淘宝网”退货的业务的系统功能与业务 实现的基本过程。 基本流程:买家选择一笔交易 买家点击退款\退货 买家选择退货类型 买家提交退货申请 卖家同意退货 买家寄出货物  买家提交退货凭证 卖家确认收货 买家收到货款 (参与者有: 买家、卖家、淘宝网。 不考虑转账系统!) 欢迎您的加入!

  3. 顺序图四大元素:类角色、生命线、激活期、消息顺序图四大元素:类角色、生命线、激活期、消息 欢迎您的加入!

  4. 2. 在某网上商城系统中,客户可以通过购物车中商品创建订单。请研究从购物车,到提交订单的业务过程,识别以下内容:2.1 记录过程中使用的页面(UI)2.2 从页面中识别业务实体(如,用户收件地址,订单)2.3 假设,系统中有一个订单生成控制器的软件对象,它控制页面流转,处理业务实体信息,保持流程工作状态。请用顺序图表示 Actor - UIs - Controller - Entities 之间协作完成创建订单任务的过程。 以京东商城(jd.com)为例 欢迎您的加入!

  5. 2.1 记录过程中使用的页面(UI) 选取需要结算的商品,点击结算 填写订单信息,如收货人信息等等 订单已经创建成功!根据选择的支付方式进行转账支付 流程:在购物车中勾选商品点击结算填写订单信息订单创建成功 欢迎您的加入!

  6. 2.2 从页面中识别业务实体(如,用户收件地址,订单) 业务实体:商品 属性: 1.商品信息 业务实体:订单 属性: 1.收件人信息 2.支付信息 3.发票信息 关于业务实体的解释、属性、操作等,以下博客都有详细介绍:http://www.cnblogs.com/luqingfei/articles/420376.html 欢迎您的加入!

  7. 2.3 假设,系统中有一个订单生成控制器的软件对象,它控制页面流转,处理业务实体信息,保持流程工作状态。请用顺序图表示 Actor - UIs - Controller - Entities 之间协作完成创建订单任务的过程。 注:关于边界类、控制类、实体类的介绍: http://www.360doc.com/content/07/0312/13/8473_394385.shtml 欢迎您的加入!

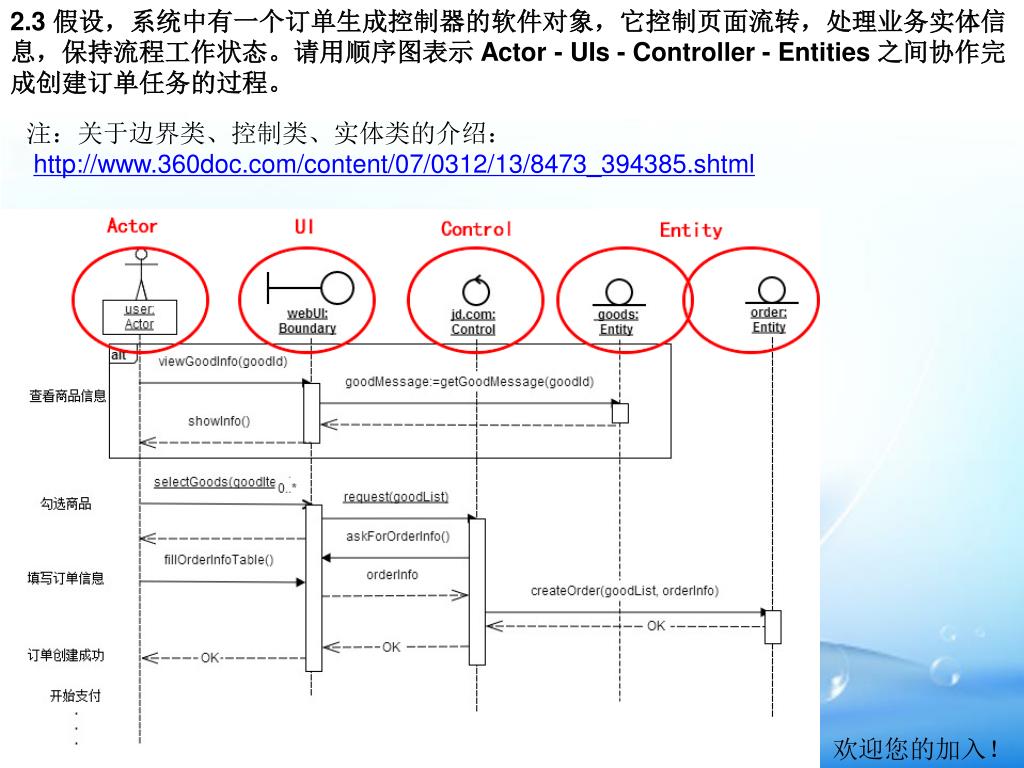

  8. 2.3 假设,系统中有一个订单生成控制器的软件对象,它控制页面流转,处理业务实体信息,保持流程工作状态。请用顺序图表示 Actor - UIs - Controller - Entities 之间协作完成创建订单任务的过程。 注:关于边界类、控制类、实体类的介绍: http://www.360doc.com/content/07/0312/13/8473_394385.shtml 欢迎您的加入!

  9. 谢谢! 欢迎您的加入!
