  1. Pålning och Eurokod Gary Axelsson

  2. LASTER i SK2, en jämförelse

  3. Geoteknisk dimensionering av pålgrundläggningenligt BKR resp Eurocode 7 BKR: SS EN 1997-1:

  4. KORRELATIONSKOEFFICIENTER

  5. Geoteknisk dimensionering av pålgrundläggningenligt Eurocode 7

  6. Modellosäkerhet: modellfaktorer vid beräkning • Modellosäkerheten för kohesionspålar beror på dränerad respektive odränerad analys • Modellosäkerheten för friktionspålar beroende på beräkningsmodell samt typ av geoteknisk undersökning. • Modellfaktorer redovisas i: • VVFS 2009:19 • BFS 2009:16 • IEG 8:2008 (TD Pålar)

  7. MODELLFAKTORER

  8. SAMMANFATTNING GEOTEKNISK DIMENSIONERING Rcal motsvarar dagens karakteristiska värde

  9. Konstruktiv dimensionering enligt BKR resp Eurocode 7 SS EN 1997-1: BKR:

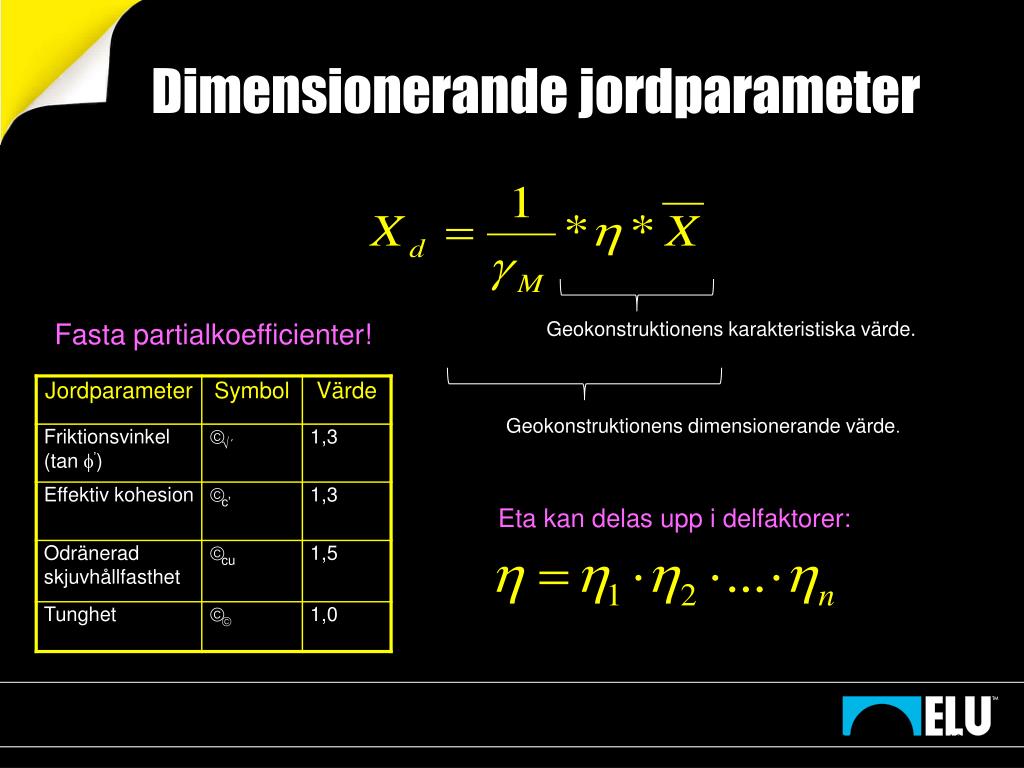

  10. Dimensionerande jordparameter Fasta partialkoefficienter! Geokonstruktionens karakteristiska värde. Geokonstruktionens dimensionerande värde. Eta kan delas upp i delfaktorer: 2014-08-16 10

  11. eta-delfaktorer • BEROR AV DEN GEOTEKNISKA UNDERSÖKNINGEN: • Egenskapens naturliga variation (variationskoefficienten V), 1 • Antal oberoende undersökningspunkter, 2 • Osäkerhet relaterad till bestämning av jordens egenskaper, 3 • Hur stor jordvolym som är involverad vid brott, 4 • Geokonstruktionens närhet till undersökningspunkt, 5 2014-08-16 11

  12. Fler eta-delfaktorer • BEROR AV GEOKONSTRUKTIONEN: • Geokonstruktionens förmåga att överföra laster från veka till fasta delar i marken, 6 • Typ av brottmekanism (sprött eller segt), 7 • ÖVRIGT: • Parameterns vikt i förhållande till övriga dimensionerande egenskaper. 8 2014-08-16 12

  13. 1 och 2 beror av den geotekniska undersökningen

  14. 3, 4 och 5 beror av den geotekniska undersökningen • 3: Kvalitet i undersökningen, Vinge, konförsök, enaxligt tryckförsök, triaxial, CPT 1,0 • 4: Avstånd till närmaste pkt. Avst < 2 Lk 1,0 eller stor omfattning 1,0 • 5: Involverad jordvolym, Lk = 3-6 m. Utvärdering varje meter 1,0 SAMMANFATTNING: Bra kval på geoundersökning 345 = 1,0

  15. 6 och7 beror av geokonstruktionen • 6: Styvt resp vekt fundament? Kan last överföras till näraliggande pålar 1,1 • 7: Segt resp sprött brott? Böjknäckning i jord, segt brott 1,0. Ofyllda tunnväggiga stålrör <1,0

  16. Delfaktorn 8 • 8: Hänsyn till alla ingående osäkerheter

  17. SAMMANFATTNING KONSTRUKTIV DIMENSIONERING motsvarar dagens karakteristiska värde Viktigaste skillnaderna mot idag?

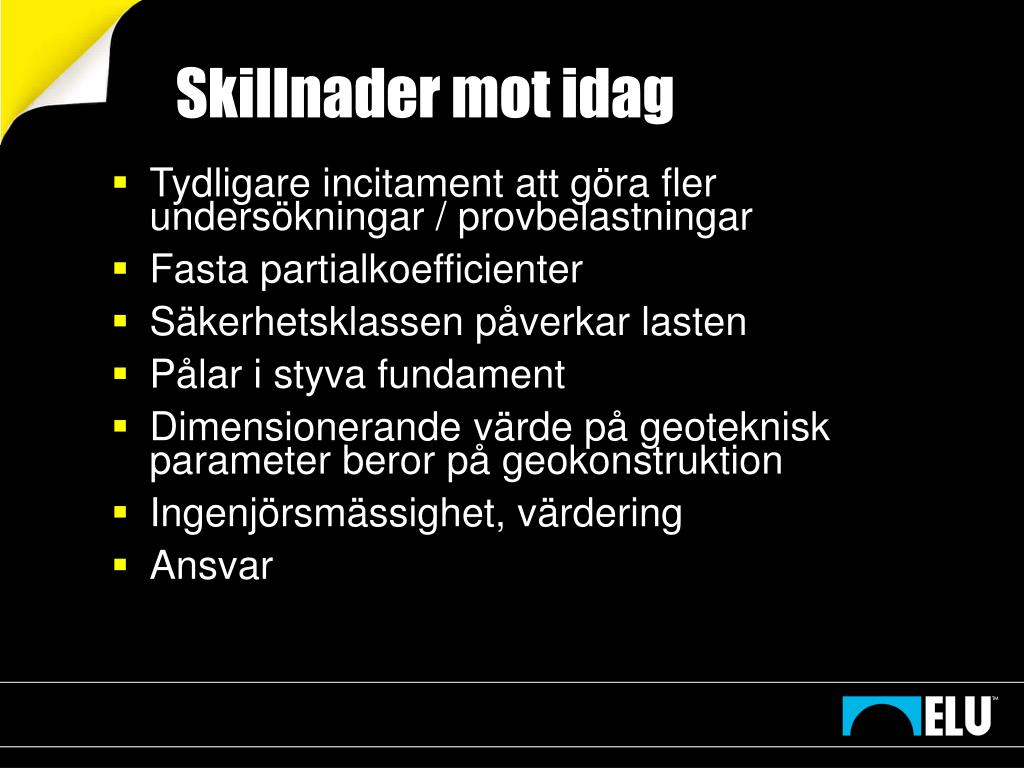

  18. Skillnader mot idag • Tydligare incitament att göra fler undersökningar / provbelastningar • Fasta partialkoefficienter • Säkerhetsklassen påverkar lasten • Pålar i styva fundament • Dimensionerande värde på geoteknisk parameter beror på geokonstruktion • Ingenjörsmässighet, värdering • Ansvar

  19. And now for something completely different…

  20. Vilka handlingar styr kommer styra påldimensioneringen • SS-EN 1997-1 • VVFS, resp BFS (nationella val) • TD Grunder, TD Pålar (hjälpmedel) • TK Geo (Trafikverkets tekniska krav, geoteknisk bärförmåga) Pålkommissionens rapporter?

  21. Pålkommissionsrapporter som anpassas till Eurokod: • PKR 81, Systempålar, Stödpålar av höghållfasta korrosionsskyddade stålrör… • PKR 84a, Beräkning av dim. Lastkap för slagna pålar.. • PKR 96:1, Dimensioneringsprinciper för pålar - Lastkapacitet

  22. När och hur? • Bef. PK rapporter behålls • Separat supplement tas fram för varje rapport • Tidig höst beräknas supplementen som styr konstruktiv dimensionering vara framme • Därefter börjar arbetet med övriga mera ”påltypsspecifika” rapporter • Först ut Transverslalbelastade pålar, PKR101 och Kohesionspålar PKR 100

  23. Slut och tack!
