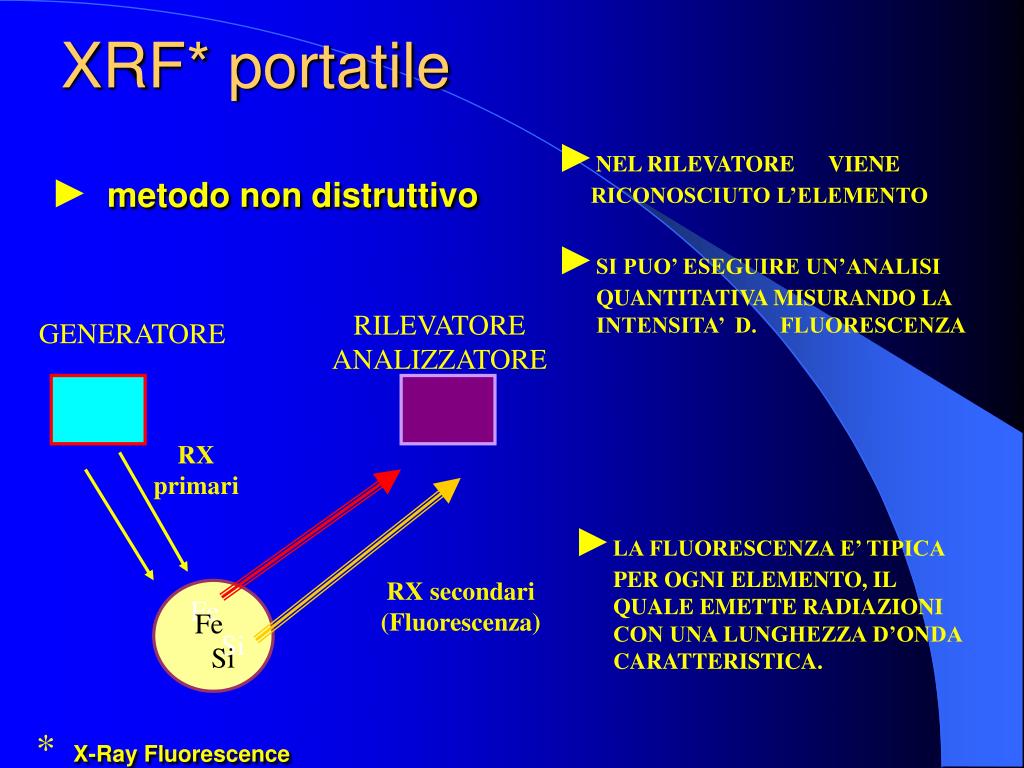

  1. XRF* portatile ►NEL RILEVATORE VIENE RICONOSCIUTO L’ELEMENTO ►SI PUO’ ESEGUIRE UN’ANALISI QUANTITATIVA MISURANDO LA INTENSITA’ D. FLUORESCENZA ►metodo non distruttivo GENERATORE RILEVATORE ANALIZZATORE RX primari ►LA FLUORESCENZA E’ TIPICA PER OGNI ELEMENTO, IL QUALE EMETTE RADIAZIONI CON UNA LUNGHEZZA D’ONDA CARATTERISTICA. RX secondari (Fluorescenza) Fe Si Fe Si *X-Ray Fluorescence

  2. XRF portatile ►Fluorescenza “portabile” in posizione di analisi su degli affreschi staccati e musealizzati (anni ’70)

  3. XRF portatile ►Particolare del collimatore in posizione di lavoro

  4. XRF portatile ►Particolare del collimatore in posizione di lavoro.

  5. XRF portatile ►Fluorescenza “portabile”. Testa di analisi (anni ’80-’90). (Ge) N2

  6. XRF portatile ►Fluorescenza portatile. Testa di analisi (anno 2001).

  7. XRF portatile ►Fluorescenza portatile. Alimentatore (Statua raff. Don Giovanni D’Austria in Bronzo dorato – Messina - 2001).

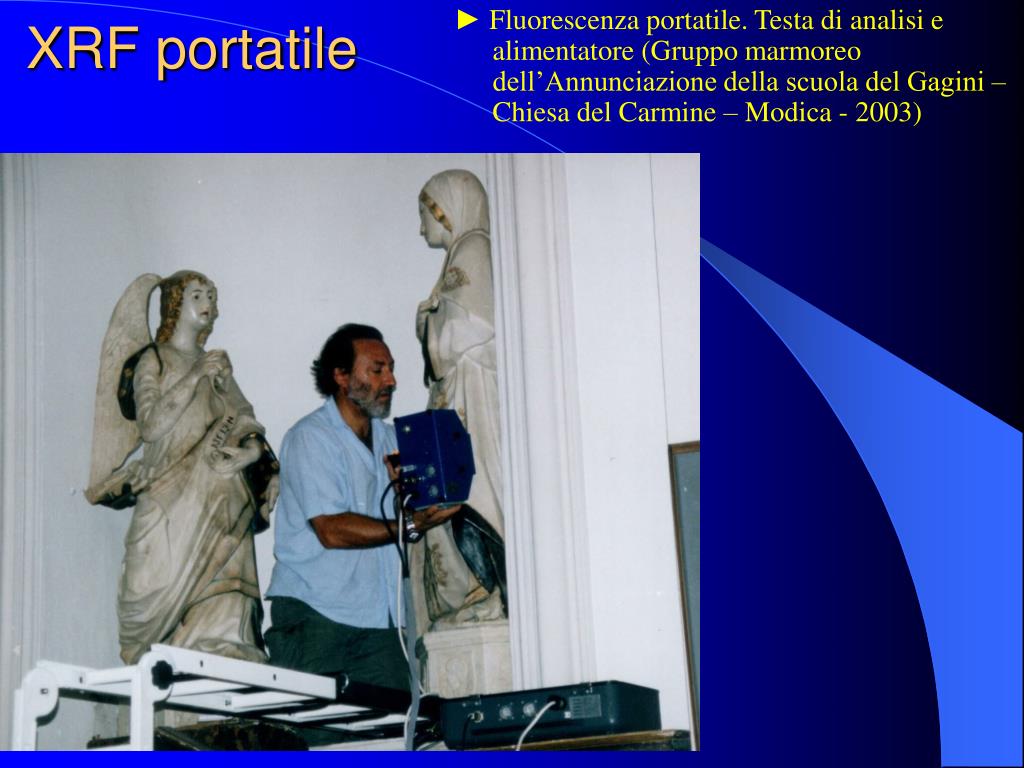

  8. XRF portatile ► Fluorescenza portatile. Testa di analisi e alimentatore (Gruppo marmoreo dell’Annunciazione della scuola del Gagini – Chiesa del Carmine – Modica - 2003)

  9. XRF portatile ► Fluorescenza portatile. Notare la versatilità dello strumento, qua impegnato nell’analisi del decoro dei capelli dell’angelo.

  10. XRF portatile ►Primi tentativi di applicazione della XRF portatile negli anni ’60, soprattutto rivolto allo studio delle leghe metalliche, che dal punto di vista della struttura e composizione sono materiali molto più semplici che non le superfici dipinte o i vetri (Università e istit. Di ricerca). ►Negli anni ’70 la “consacrazione” ufficiale (Università e istit. di ricerca). ►Negli anni ’80 la tecnica è ormai entrata nella dotazione di alcuni musei. ►Ulteriore impulso ha avuto negli ultimi 10-15 anni, specialmente dopo le missioni su Marte.

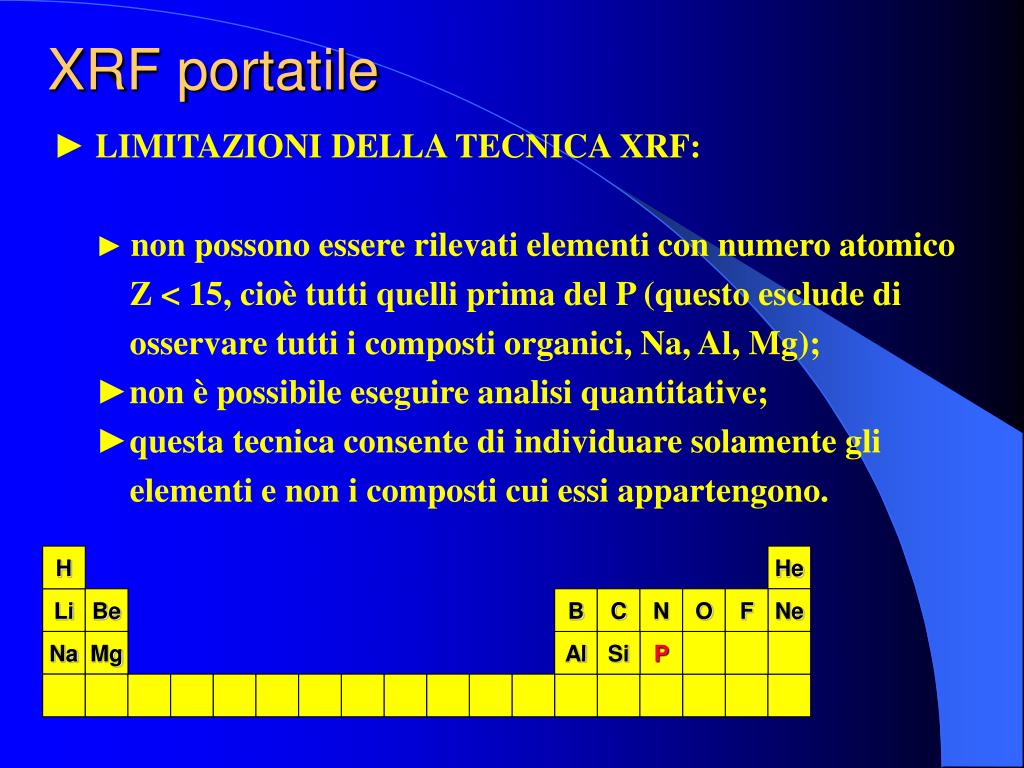

  11. XRF portatile ► LIMITAZIONI DELLA TECNICA XRF: ► non possono essere rilevati elementi con numero atomico Z < 15, cioè tutti quelli prima del P (questo esclude di osservare tutti i composti organici, Na, Al, Mg); ►non è possibile eseguire analisi quantitative; ►questa tecnica consente di individuare solamente gli elementi e non i composti cui essi appartengono. H He Li Be B C N O F Ne Na Mg Al Si P

  12. XRF portatile Collimatore (Ge, Si) ►Schema a blocchi del sistema di rivelazione all’acquisizione PC / C.portatile con SFTW dedicato preamplificatore rivelatore amplificatore alimentatore oscilloscopio

  13. XRF portatile:esempi di applicazione

  14. XRF portatile ►Spettro tipo di alcune indagini eseguite su diversi punti della superficie decorata dei capelli dell’angelo. Gli elementi riscontrati sono: Calcio, Rame e Oro.

  15. XRF portatile

  16. XRF portatile • Manufatto marmoreo (S.Giorgio – Chiesa S.Francesco d’Assisi – Palermo). XRF portatile: Zinco, Rame, Piombo, Nikel.
