  1. VLSM e CIDR Protocolos e Conceitos de Roteamento – Capítulo 6

  2. Objetivos • Comparar e contrastar endereços IP classful e classless. • Revisar o VLSM e explicar os benefícios do endereço IP classless. • Descrever a função do padrão Classless Inter-Domain Routing (CIDR) no uso eficiente dos escassos endereços IPv4.

  3. Introdução • Antes de 1981, endereço IP usavam somente os primeiros 8 bits para especificar a porção do endereço de rede • Em 1981, a RFC 791 modificou o endereço IPv4 de 32 bits para permitir 3 diferentes classes • O espaço de endereçamento IP estava se esgotando rapidamente A Internet Engineering Task Force (IETF) introduziu o Classless Inter-Domain Routing (CIDR) • CIDR usa Variable Length Subnet Masking (VLSM) para ajudar a conservar espaço de endereços. -VLSM é simplesmente definir uma sub-rede de uma sub-rede

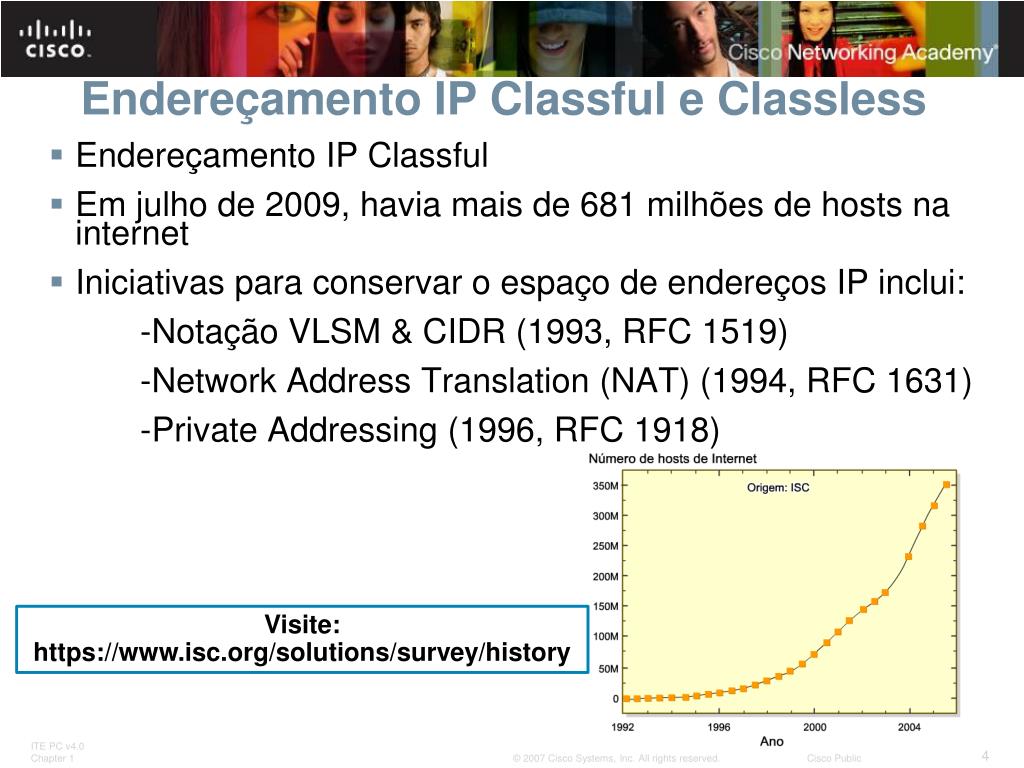

  4. Endereçamento IP Classful e Classless • Endereçamento IP Classful • Em julho de 2009, havia mais de 681 milhões de hosts na internet • Iniciativas para conservar o espaço de endereços IP inclui: -Notação VLSM & CIDR (1993, RFC 1519) -Network Address Translation (NAT) (1994, RFC 1631) -Private Addressing (1996, RFC 1918) Visite: https://www.isc.org/solutions/survey/history

  5. Endereçamento IP Classful e Classless • Os bits mais altos São os bits mais significativos em um endereçamento de 32 bits

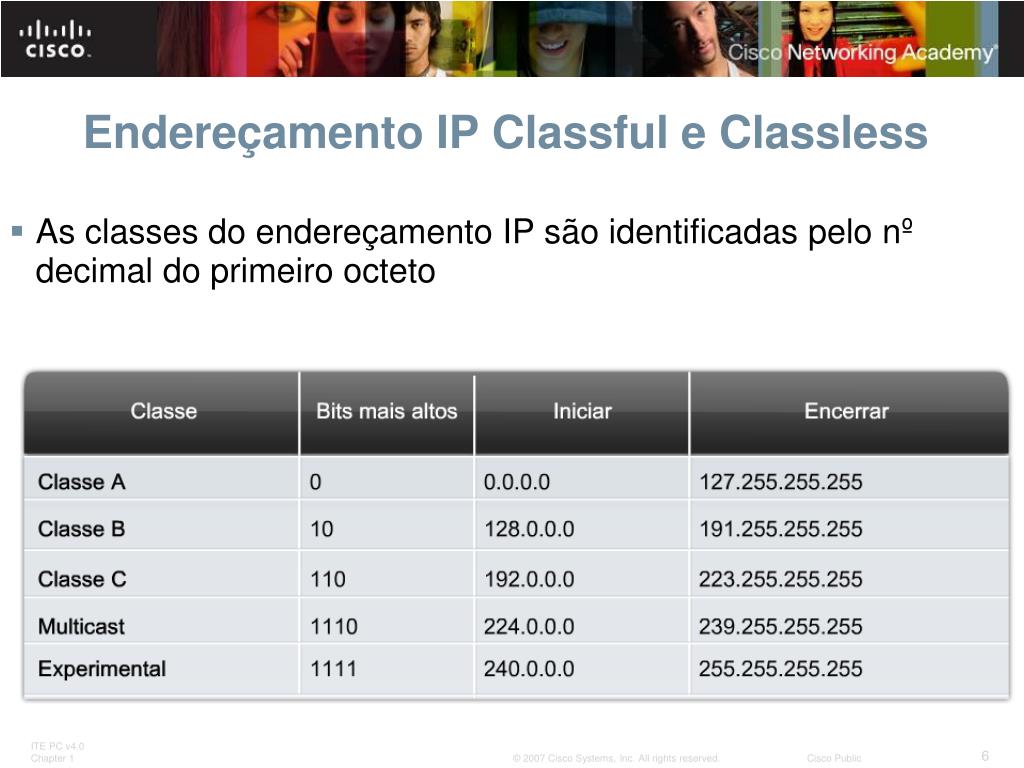

  6. Endereçamento IP Classful e Classless • As classes do endereçamento IP são identificadas pelo nº decimal do primeiro octeto

  7. Endereçamento IP Classful e Classless • Estrutura de endereçamento IPv4 Classful (RFC 790) O endereço IP possui 2 partes: - A porção de rede Encontrada no lado esquerdo de um endereço IP - A porção de host Encontrada no lado direito de um endereço IP • Propósito da máscara de sub-rede Utilizada para determinar a porção de rede de um endereço IP

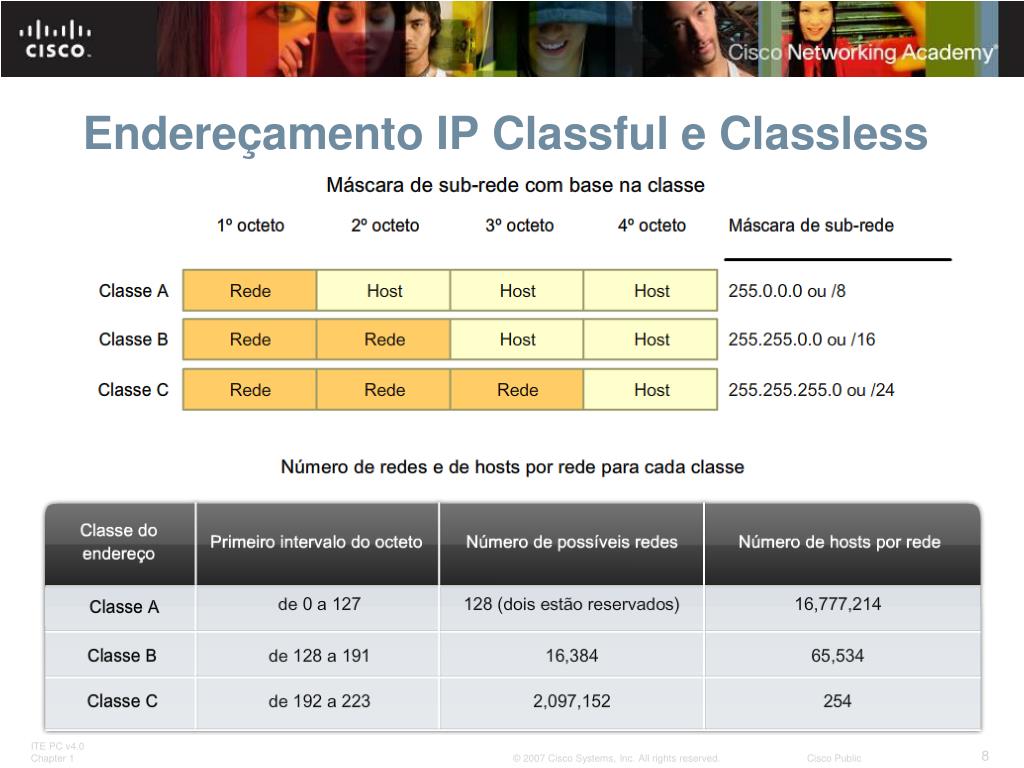

  8. Endereçamento IP Classful e Classless

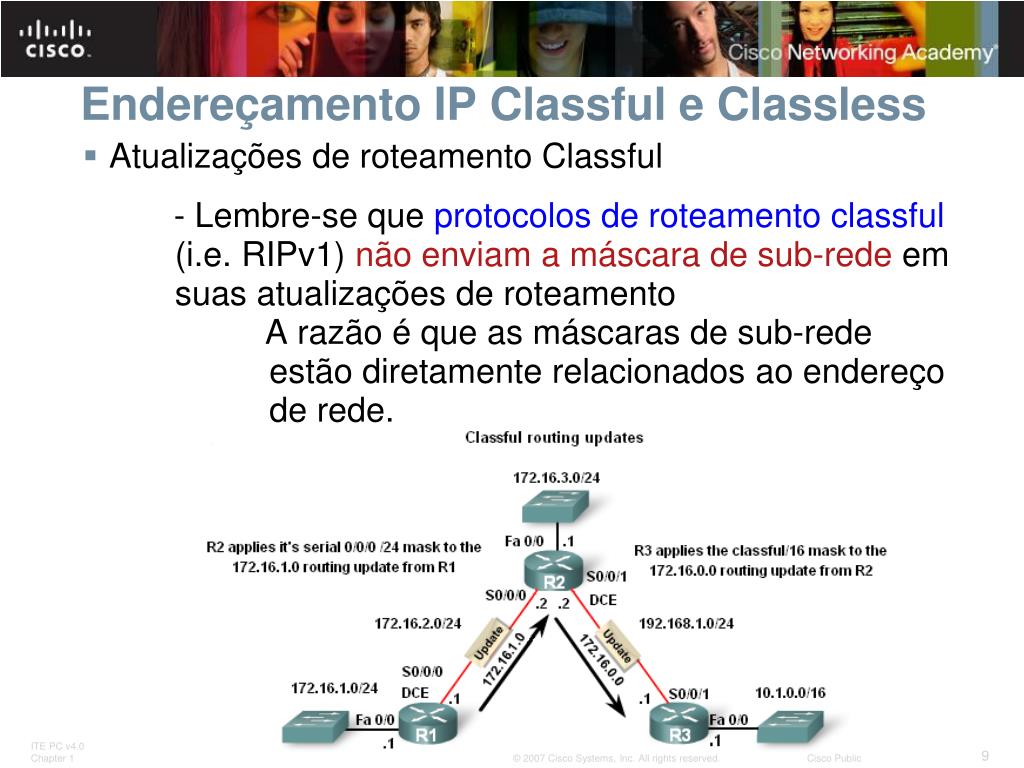

  9. Endereçamento IP Classful e Classless • Atualizações de roteamento Classful - Lembre-se que protocolos de roteamento classful(i.e. RIPv1) não enviam a máscara de sub-rede em suas atualizações de roteamento A razão é que as máscaras de sub-rede estão diretamente relacionados ao endereço de rede.

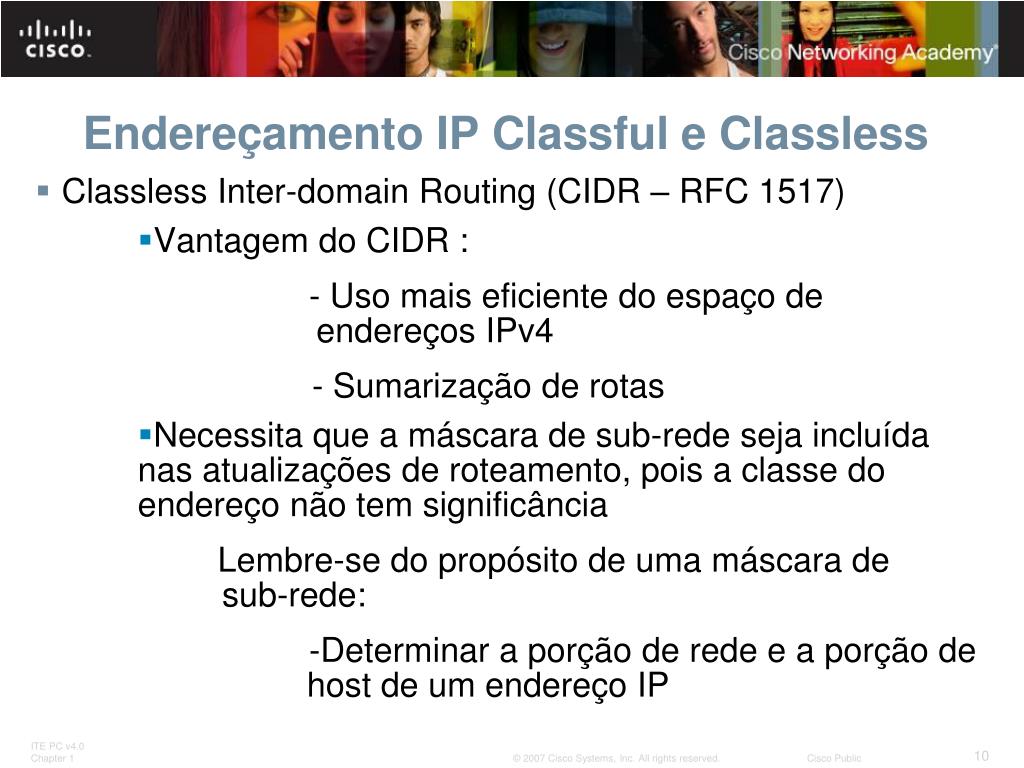

  10. Endereçamento IP Classful e Classless • Classless Inter-domain Routing (CIDR – RFC 1517) • Vantagem do CIDR : - Uso mais eficiente do espaço de endereços IPv4 - Sumarização de rotas • Necessita que a máscara de sub-rede seja incluída nas atualizações de roteamento, pois a classe do endereço não tem significância Lembre-se do propósito de uma máscara de sub-rede: -Determinar a porção de rede e a porção de host de um endereço IP

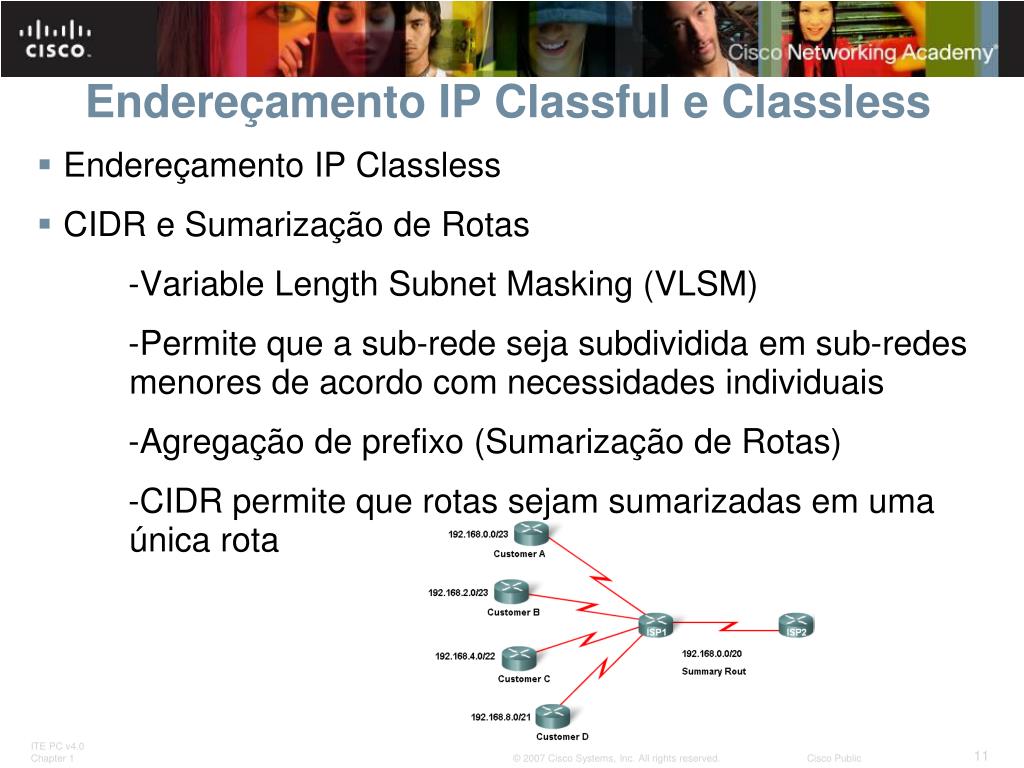

  11. Endereçamento IP Classful e Classless • Endereçamento IP Classless • CIDR e Sumarização de Rotas -Variable Length Subnet Masking (VLSM) -Permite que a sub-rede seja subdividida em sub-redes menores de acordo com necessidades individuais -Agregação de prefixo (Sumarização de Rotas) -CIDR permite que rotas sejam sumarizadas em uma única rota

  12. Endereçamento IP Classful e Classless • Protocolos de Roteamento Classless (RIPv2, EIGRP, OSPF, IS-IS, e BGP) • Características de protocolos de roteamento classless: -Atualizações de roteamento incluem a máscara de sub-rede - Suporta Sumarização de Rotas -Suporta VLSM

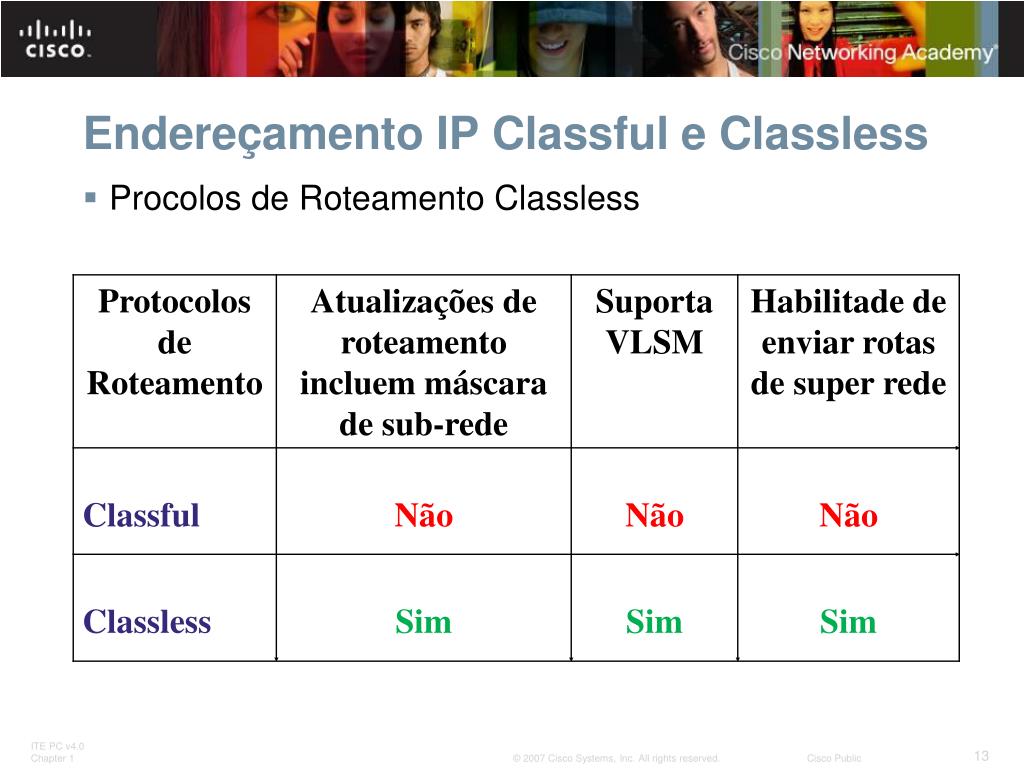

  13. Endereçamento IP Classful e Classless • Procolos de Roteamento Classless

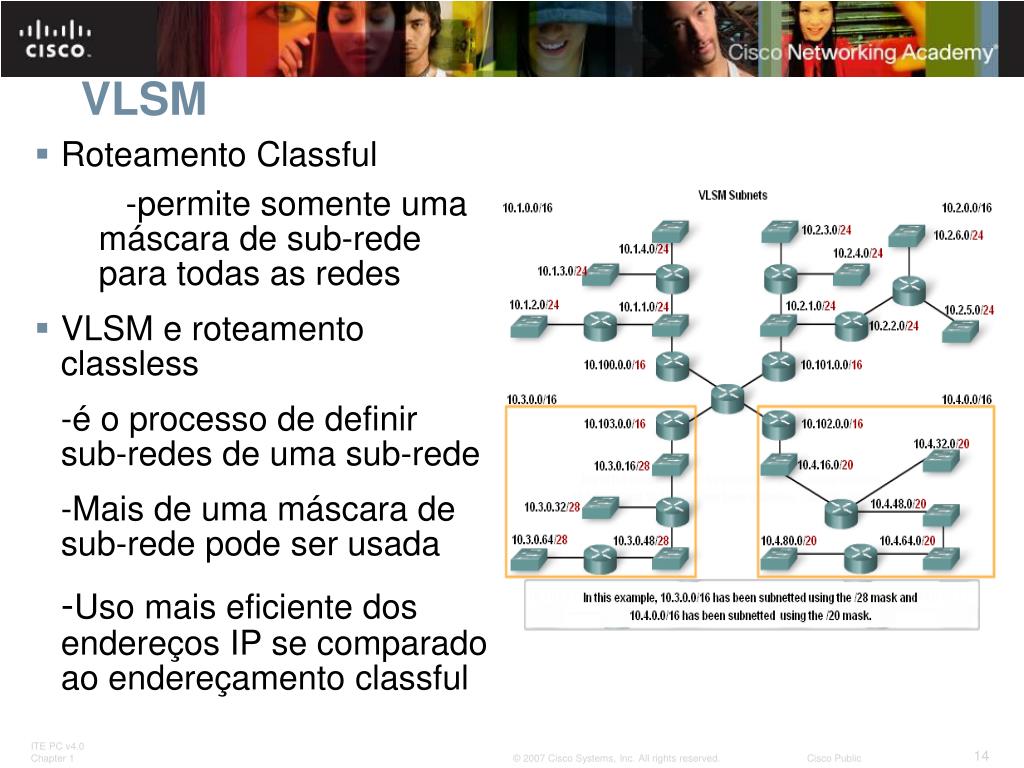

  14. VLSM • Roteamento Classful -permite somente uma máscara de sub-rede para todas as redes • VLSM e roteamento classless -é o processo de definir sub-redes de uma sub-rede -Mais de uma máscara de sub-rede pode ser usada -Uso mais eficiente dos endereços IP se comparado ao endereçamento classful

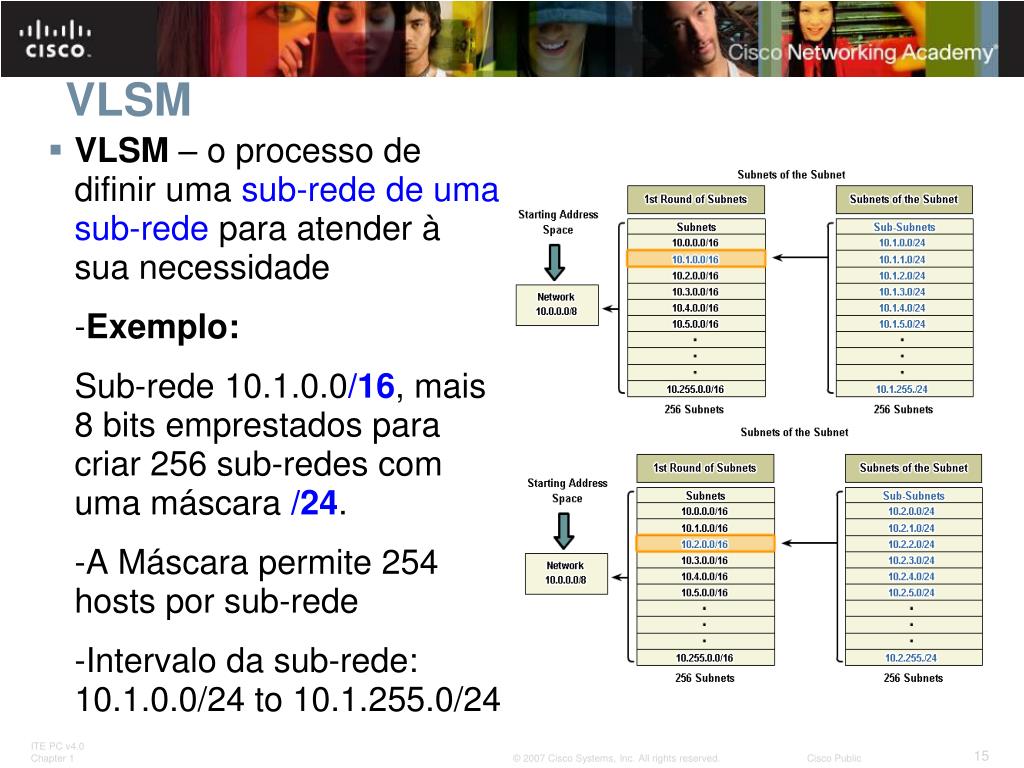

  15. VLSM • VLSM – o processo de difinir uma sub-rede de uma sub-rede para atender à sua necessidade -Exemplo: Sub-rede 10.1.0.0/16, mais 8 bits emprestados para criar 256 sub-redes com uma máscara /24. -A Máscara permite 254 hosts por sub-rede -Intervalo da sub-rede: 10.1.0.0/24 to 10.1.255.0/24

  16. Classless Inter-Domain Routing (CIDR) • Sumarização de rotas baseado no CIDR -Rotas são sumarizadas com máscaras que sãomenores que a máscara classful padrão -Exemplo: 172.16.0.0 / 13é a rota sumarizada para as redes classful 172.16.0.0 / 16até 172.23.0.0 / 16

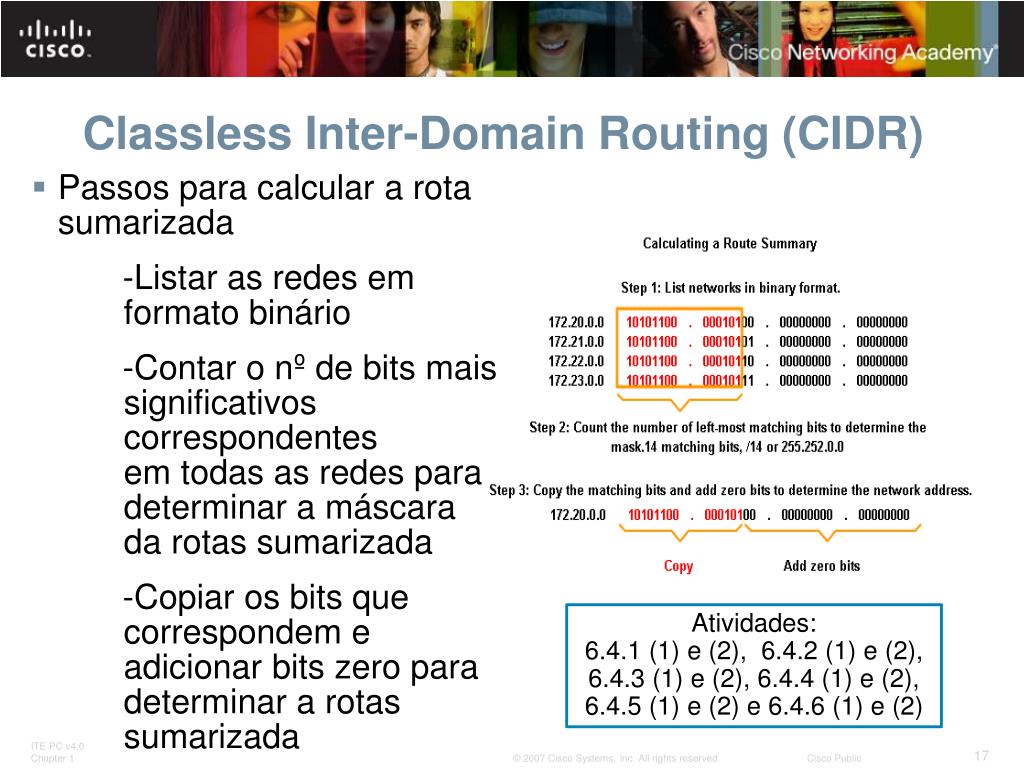

  17. Classless Inter-Domain Routing (CIDR) • Passos para calcular a rota sumarizada -Listar as redes em formato binário -Contar o nº de bits mais significativos correspondentes em todas as redes para determinar a máscara da rotas sumarizada -Copiar os bits que correspondem e adicionar bits zero para determinar a rotas sumarizada Atividades:6.4.1 (1) e (2), 6.4.2 (1) e (2), 6.4.3 (1) e (2), 6.4.4 (1) e (2), 6.4.5 (1) e (2) e 6.4.6 (1) e (2)

  18. Resumo • Endereçamento IP Classful • Endereços IPv4 possuem 2 partes: -Porção de rede encontrada no lados esquerdo do endereço IP -Porção de Host encontrada no lado direito do endereço IP • Endereços classe A, B e C foram projetados para prover endereços para organizações de diferentes tamanhos • A classe de um endereço IP é determinada pelo valor decimal encontrado no primeiro octeto • Endereços IP estão se esgotando, então o uso do Classless Inter Domain Routing (CIDR) e Variable Length Subnet Mask (VLSM) tentam aproveitar de forma mais eficiente o espaço de endereços

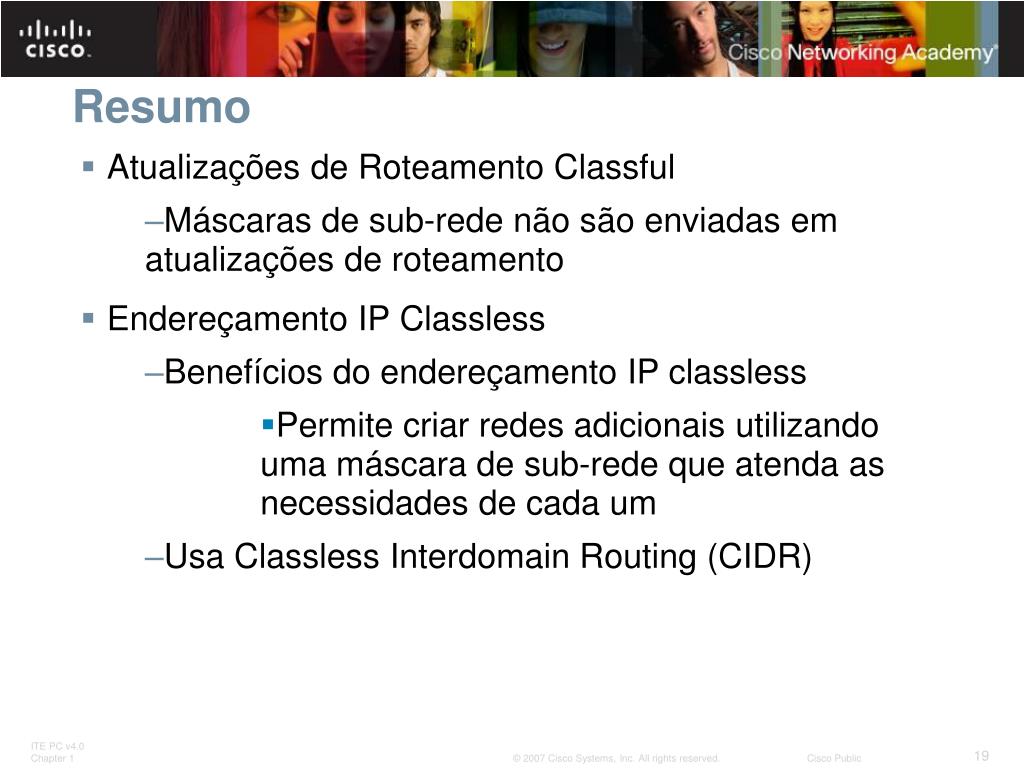

  19. Resumo • Atualizações de Roteamento Classful • Máscaras de sub-rede não são enviadas em atualizações de roteamento • Endereçamento IP Classless • Benefícios do endereçamento IP classless • Permite criar redes adicionais utilizando uma máscara de sub-rede que atenda as necessidades de cada um • Usa Classless Interdomain Routing (CIDR)

  20. Resumo Calculadora de VLSM e CIDR –http://192.168.200.3/software/SolarWinds-Subnet-Calculator.zip • CIDR • Usa de forma mais eficiente os endereços IP através de VLSM -VLSM é o processo de definir uma sub-rede de uma sub-rede • Permite sumarizar rotas -Sumarização de rotas representa multiplas rotas contiguas em uma única rotas • Atualizações de roteamento Classless - Máscaras de sub-rede são incluídas nas atualizações
