  1. Installatiemethoden 6 ET Industriële stopcontacten

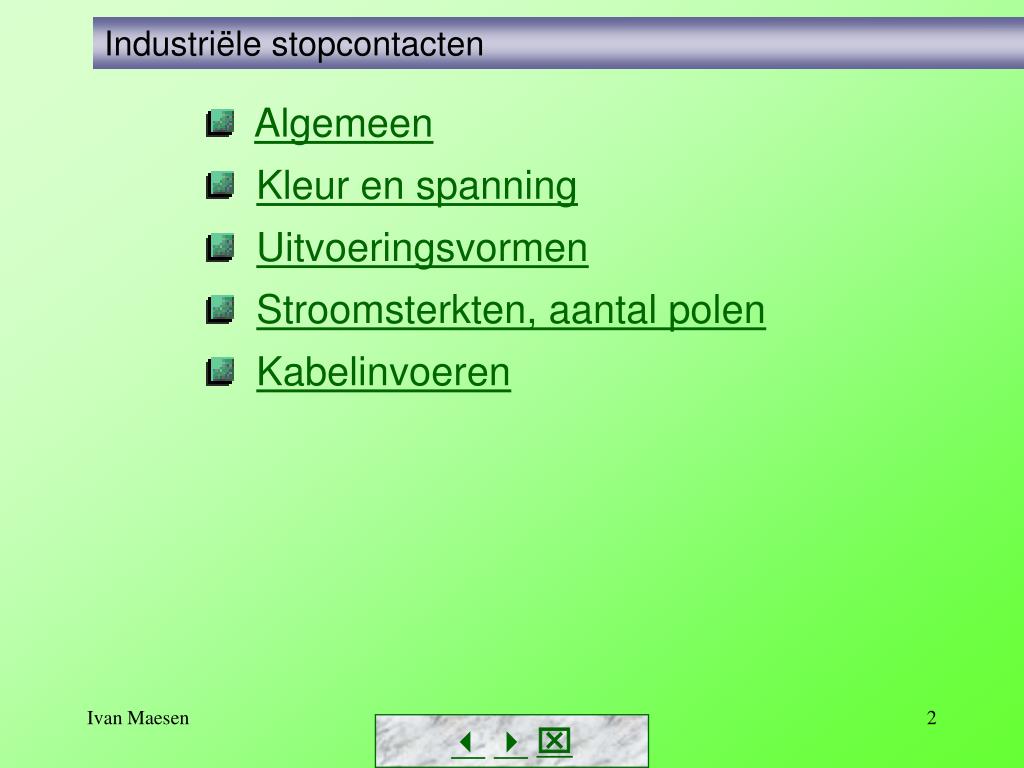

  2. Industriële stopcontacten • Algemeen • Kleur en spanning • Uitvoeringsvormen • Stroomsterkten, aantal polen • Kabelinvoeren 

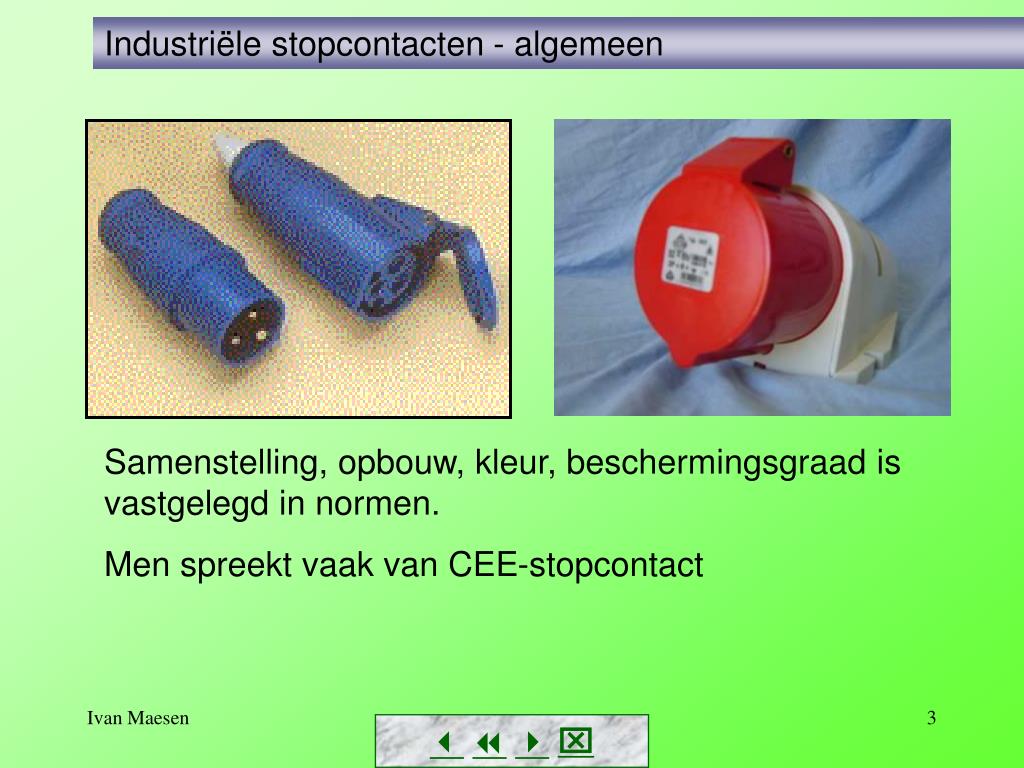

  3. Industriële stopcontacten - algemeen Samenstelling, opbouw, kleur, beschermingsgraad is vastgelegd in normen. Men spreekt vaak van CEE-stopcontact 

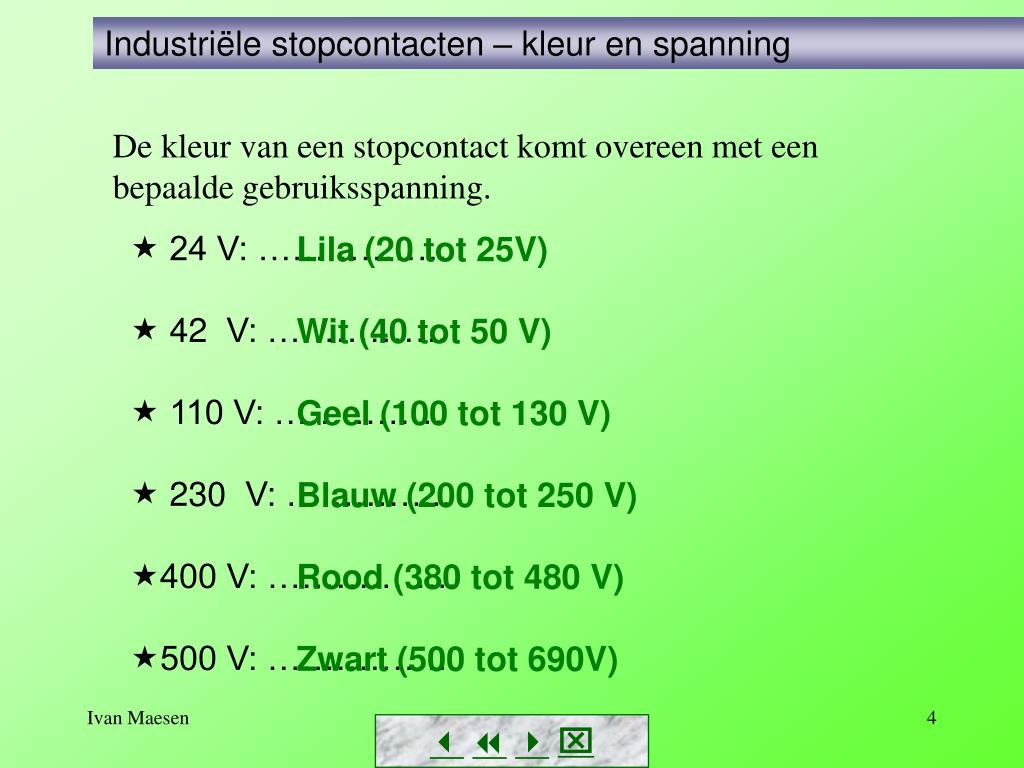

  4. Industriële stopcontacten – kleur en spanning De kleur van een stopcontact komt overeen met een bepaalde gebruiksspanning. • 24 V: …………….. •  42 V: ……………. •  110 V: …………… •  230 V: …………... • 400 V: …………….. • 500 V: …………….. Lila (20 tot 25V) Wit (40 tot 50 V) Geel (100 tot 130 V) Blauw (200 tot 250 V) Rood (380 tot 480 V) Zwart (500 tot 690V) 

  5. Industriële stopcontacten – kleur en spanning Contactdozen voor hoge frequenties: ………. Groen (100 tot 500 Hz) 

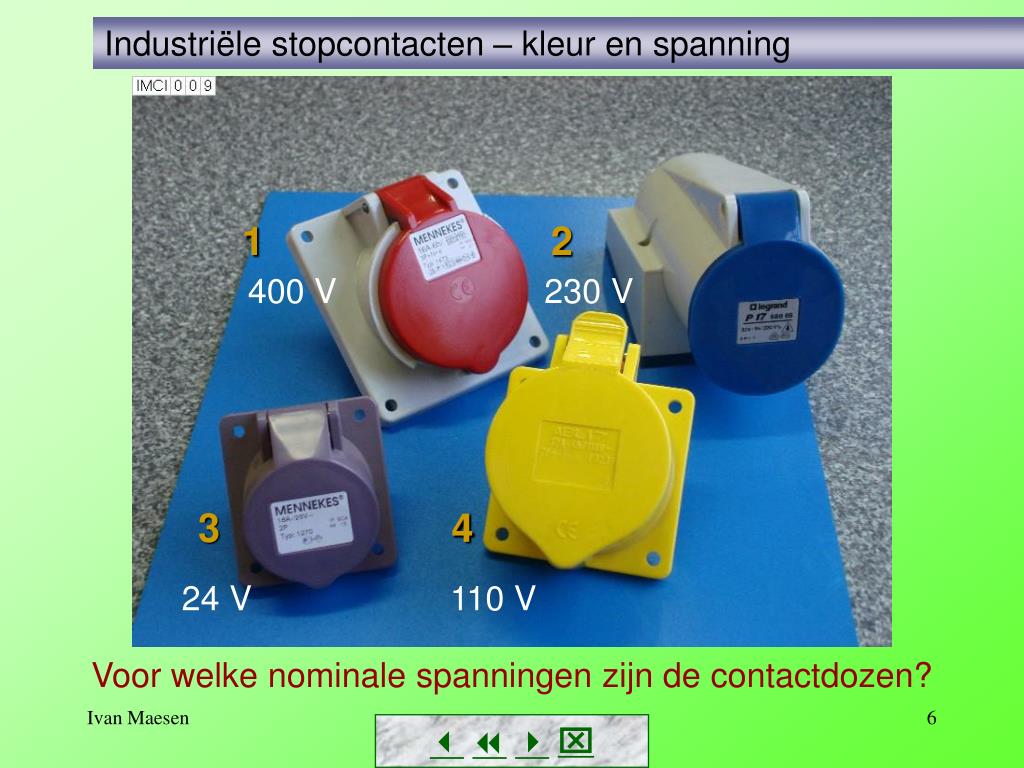

  6. Industriële stopcontacten – kleur en spanning 1 2 3 4 400 V 230 V 24 V 110 V Voor welke nominale spanningen zijn de contactdozen? 

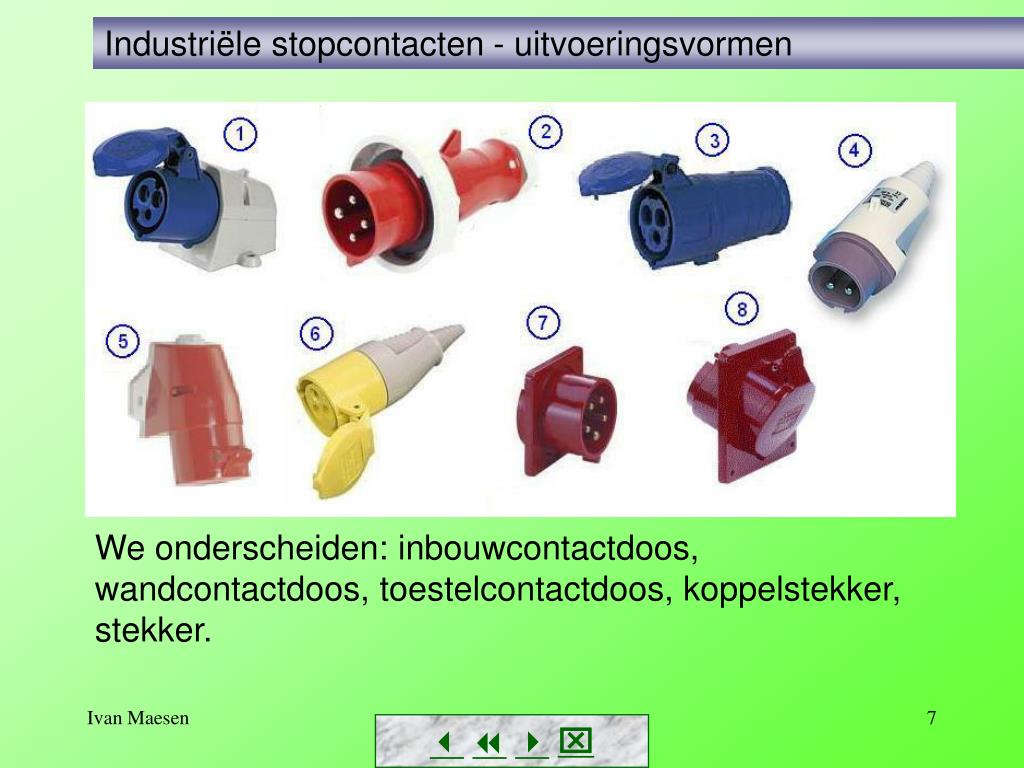

  7. Industriële stopcontacten - uitvoeringsvormen We onderscheiden: inbouwcontactdoos, wandcontactdoos, toestelcontactdoos, koppelstekker, stekker. 

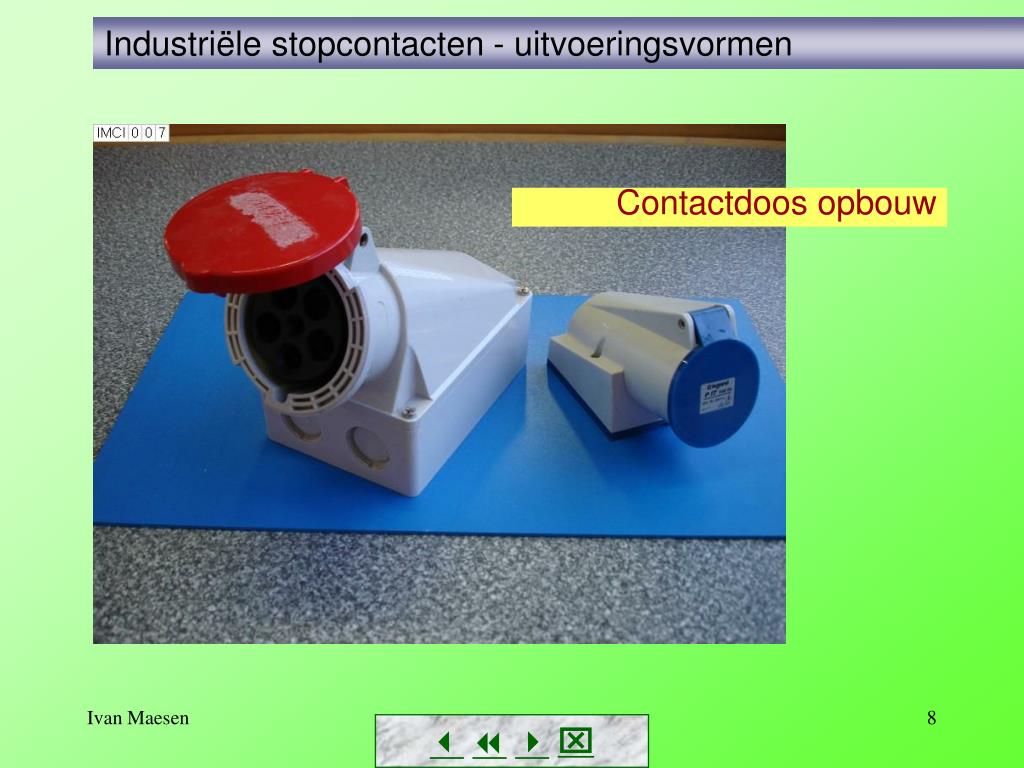

  8. Industriële stopcontacten - uitvoeringsvormen Contactdoos opbouw 

  9. Industriële stopcontacten - uitvoeringsvormen Contactdoos inbouw 

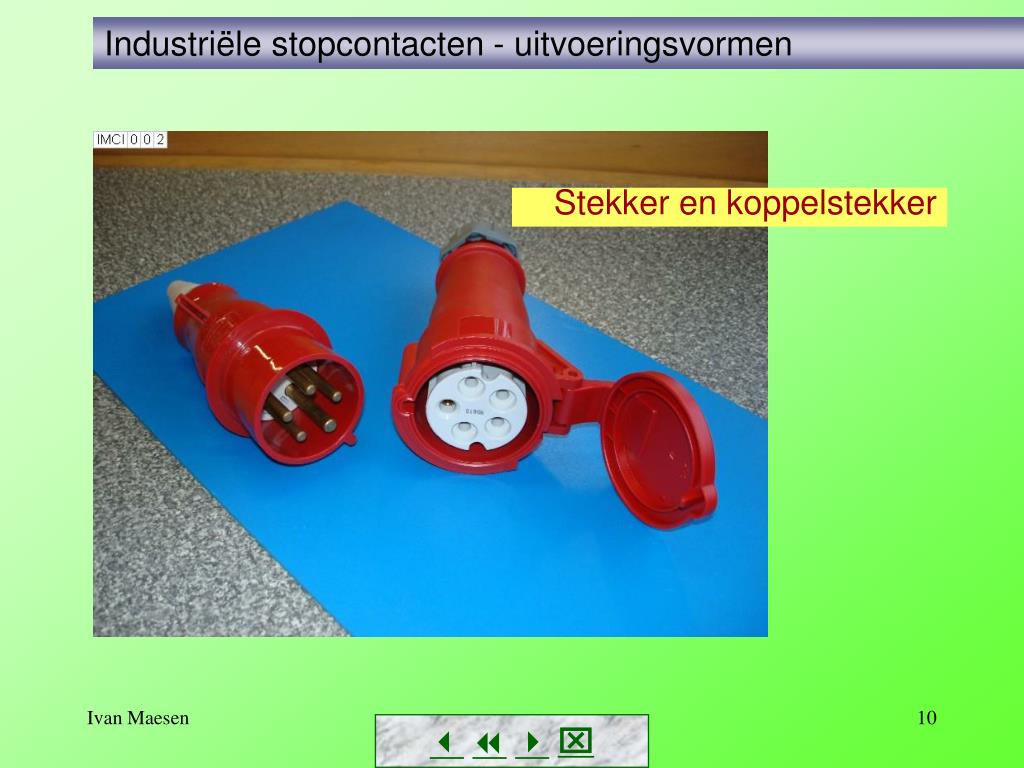

  10. Industriële stopcontacten - uitvoeringsvormen Stekker en koppelstekker 

  11. Industriële stopcontacten - uitvoeringsvormen Welke uitvoeringsvorm staat niet op de foto? 1 2 3 4 opbouw doos inbouw doos koppelstekker stekker Toestelcontactdoos Welke uitvoeringsvormen zie je ? 

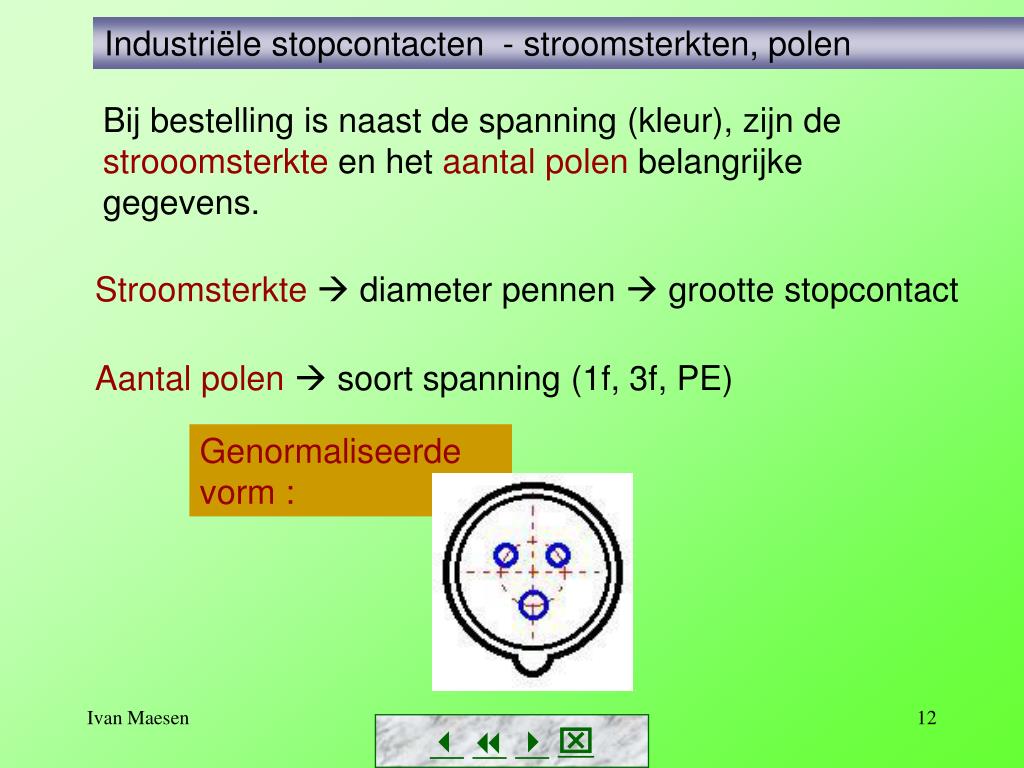

  12. Industriële stopcontacten - stroomsterkten, polen Bij bestelling is naast de spanning (kleur), zijn de strooomsterkte en het aantal polen belangrijke gegevens. Stroomsterkte diameter pennen  grootte stopcontact Aantal polen soort spanning (1f, 3f, PE) Genormaliseerde vorm : 

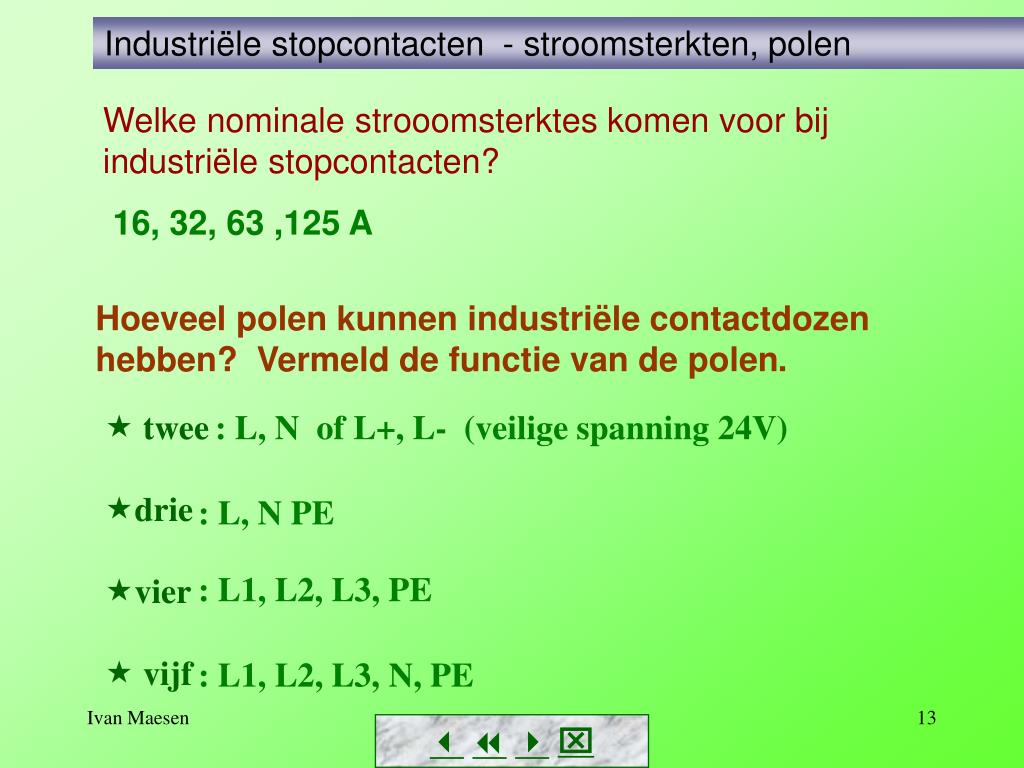

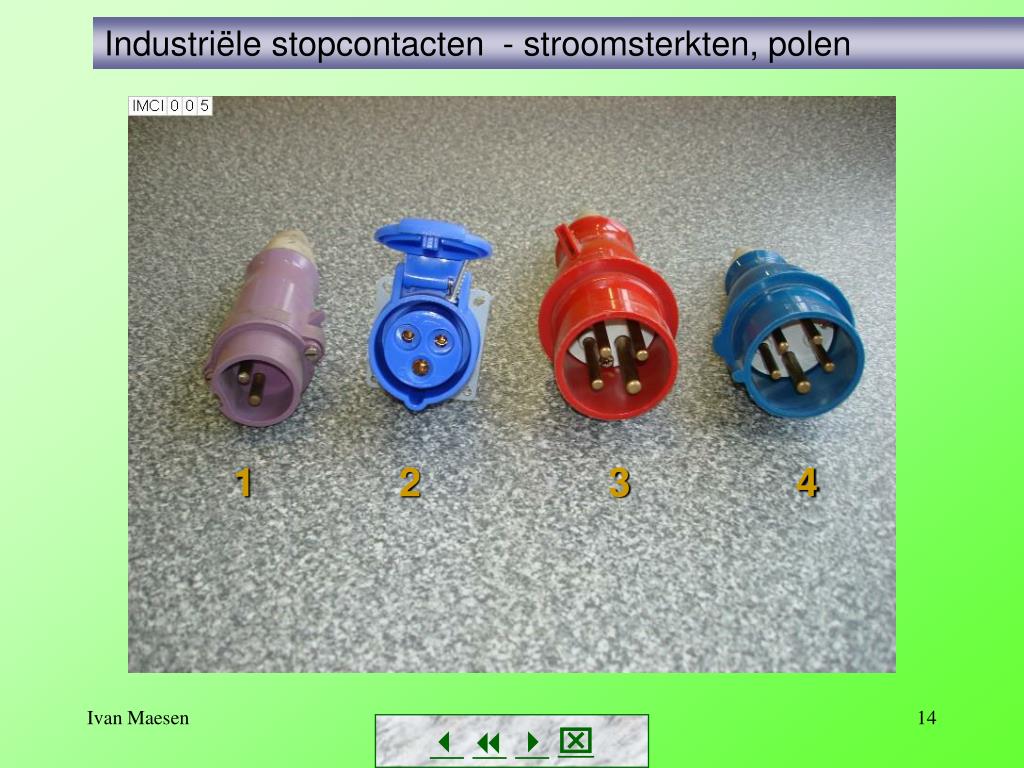

  13. Industriële stopcontacten - stroomsterkten, polen Welke nominalestrooomsterktes komen voor bij industriële stopcontacten? 16, 32, 63 ,125 A Hoeveel polen kunnen industriële contactdozen hebben? Vermeld de functie van de polen. • twee • drie • vier • vijf : L, N of L+, L- (veilige spanning 24V) : L, N PE : L1, L2, L3, PE : L1, L2, L3, N, PE 

  14. Industriële stopcontacten - stroomsterkten, polen 1 2 3 4 

  15. Industriële stopcontacten - kabelinvoeren 

  16. Industriële stopcontacten demontage 

  17. Industriële stopcontacten Einde 
