  1. JENIS-JENIS GAYA & DIAGRAM BEBAS BENDA KOMPETENSI BELAJAR PENGERTIAN GAYA RESULTAN GAYA UJI KOMPETENSI MENU STANDAR KOMPETENSIMendeskripsikan gejala alam dalam cakupan mekanika klasik sistem diskret (partikel) KOMPETENSI DASAR Menjelaskan hukum Newton sebagai konsep dasar dinamika dan mengapllikannya dalam persoalan-persoalan dinamika sederhana INDIKATOR Menjelasan pengertian gaya berat dan gaya gesekan serta contoh aplikasinya dalam kehidupan sehari-hari. Melukiskan diagram gaya-gaya yang bekerja pada suatu benda. • PENGERTIAN GAYA • Ilmu yang mempelajari gerak suatu benda dengan meninjau penyebabnya disebut dinamika. Adapun penyebab dari gerak adalah gaya. • Gaya adalah suatu dorongan atau tarikan pada suatu benda dan dihasilkan dari interaksi benda dengan benda lainnya. • Akibat suatu gaya yang bekerja pada benda : • Kecepatan dan arah gerak benda berubah. • Bola mula2 diam, kemudian ditendang, bola menjadi bergerak dan akan berbalik arah ketika ditendang dengan arah berlawanan arah. KLIK , KOMPETENSI BELAJAR, UNTUK KE SLIDE SEBELUMNYA • bentuk dan ukuran benda berubah, contoh : pegas ketika ditarik akan berubah bentuk dan ukuran panjangnya.

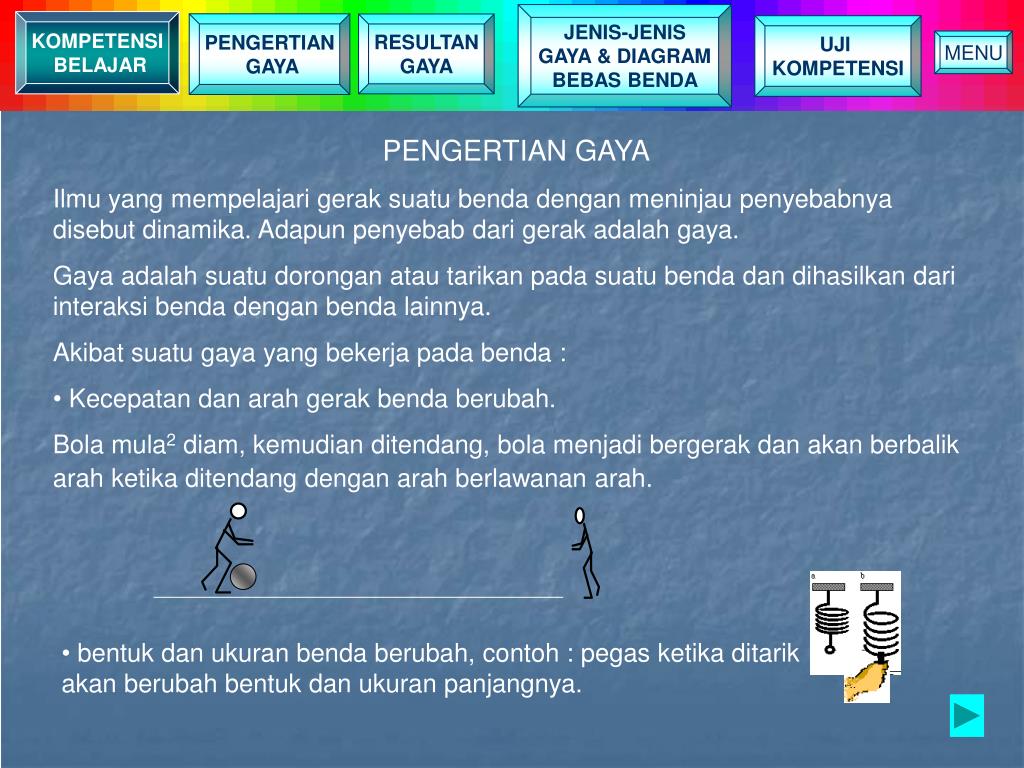

  2. JENIS-JENIS GAYA & DIAGRAM BEBAS BENDA KOMPETENSI BELAJAR PENGERTIAN GAYA RESULTAN GAYA UJI KOMPETENSI MENU • PENGERTIAN GAYA • Ilmu yang mempelajari gerak suatu benda dengan meninjau penyebabnya disebut dinamika. Adapun penyebab dari gerak adalah gaya. • Gaya adalah suatu dorongan atau tarikan pada suatu benda dan dihasilkan dari interaksi benda dengan benda lainnya. • Akibat suatu gaya yang bekerja pada benda : • Kecepatan dan arah gerak benda berubah. • Bola mula2 diam, kemudian ditendang, bola menjadi bergerak dan akan berbalik arah ketika ditendang dengan arah berlawanan arah. • bentuk dan ukuran benda berubah, contoh : pegas ketika ditarik akan berubah bentuk dan ukuran panjangnya.

  3. JENIS-JENIS GAYA & DIAGRAM BEBAS BENDA KOMPETENSI BELAJAR PENGERTIAN GAYA RESULTAN GAYA UJI KOMPETENSI MENU • RESULTAN GAYA • Gaya merupakan besaran vektor, sehingga dalam menentukan resultan gaya berlaku operasi penjumlahan vektor. • Menentukan Resultan Vektor ( R ) : • Dua gaya atau lebih bekerja pada benda dan satu garis kerja dengan arah sama, seperti pada gambar berikut. Resultan gaya-gaya dapat ditentukan dengan menjumlahkan gaya-gaya tersebut. R = F1 + F2 F1 F2 • Sedangkan Dua gaya atau lebih bekerja pada benda dan satu garis kerja dengan arah berlawanan, resultan gaya-gaya dapat ditentukan dengan mengurangkan gaya-gaya tersebut R = F1 - F2 F1 F2

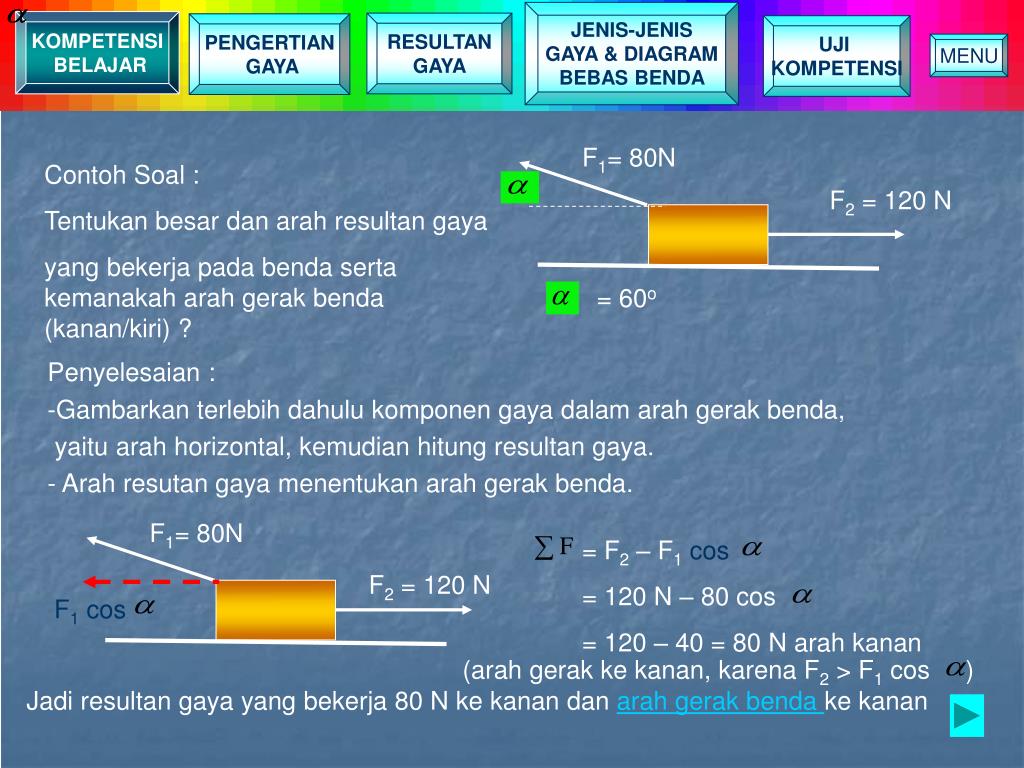

  4. F1= 80N JENIS-JENIS GAYA & DIAGRAM BEBAS BENDA KOMPETENSI BELAJAR RESULTAN GAYA PENGERTIAN GAYA UJI KOMPETENSI MENU Contoh Soal : Tentukan besar dan arah resultan gaya yang bekerja pada benda serta kemanakah arah gerak benda (kanan/kiri) ? F2 = 120 N = 60o Penyelesaian : -Gambarkan terlebih dahulu komponen gaya dalam arah gerak benda, yaitu arah horizontal, kemudian hitung resultan gaya. - Arah resutan gaya menentukan arah gerak benda. F1= 80N = F2 – F1cos = 120 N – 80 cos = 120 – 40 = 80 N arah kanan F2 = 120 N F1 cos (arah gerak ke kanan, karena F2 > F1 cos ) Jadi resultan gaya yang bekerja 80 N ke kanan dan arah gerak benda ke kanan

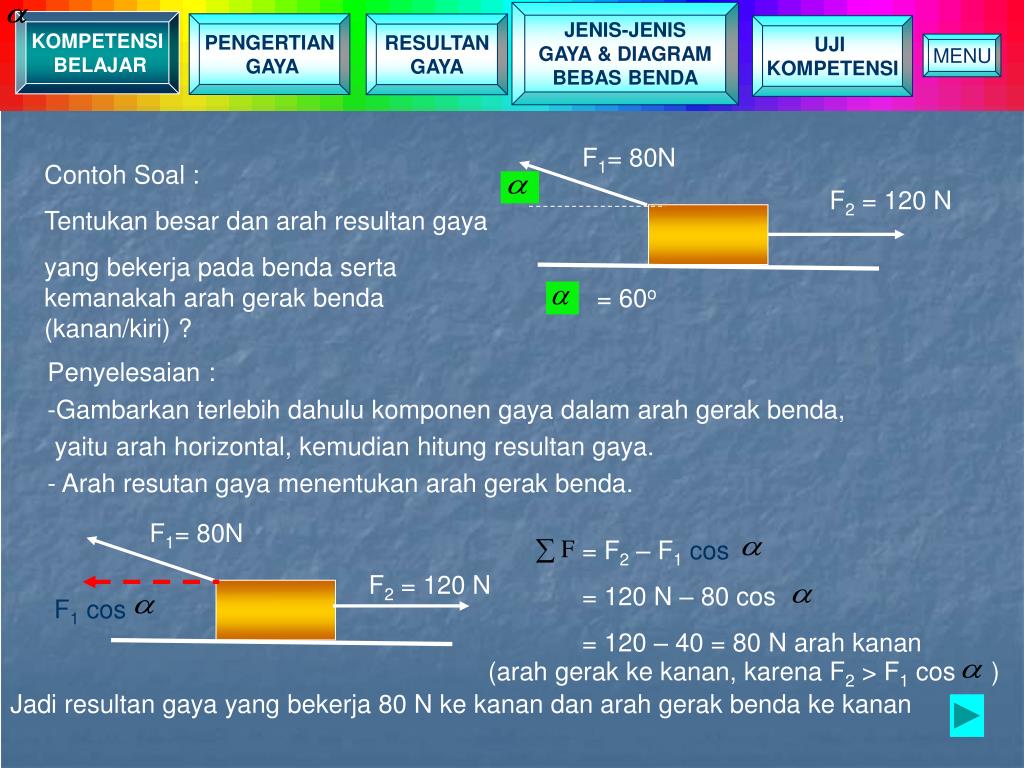

  5. F1= 80N JENIS-JENIS GAYA & DIAGRAM BEBAS BENDA KOMPETENSI BELAJAR PENGERTIAN GAYA RESULTAN GAYA UJI KOMPETENSI MENU Contoh Soal : Tentukan besar dan arah resultan gaya yang bekerja pada benda serta kemanakah arah gerak benda (kanan/kiri) ? F2 = 120 N = 60o Penyelesaian : -Gambarkan terlebih dahulu komponen gaya dalam arah gerak benda, yaitu arah horizontal, kemudian hitung resultan gaya. - Arah resutan gaya menentukan arah gerak benda. F1= 80N = F2 – F1cos = 120 N – 80 cos = 120 – 40 = 80 N arah kanan F2 = 120 N F1 cos (arah gerak ke kanan, karena F2 > F1 cos ) Jadi resultan gaya yang bekerja 80 N ke kanan dan arah gerak benda ke kanan

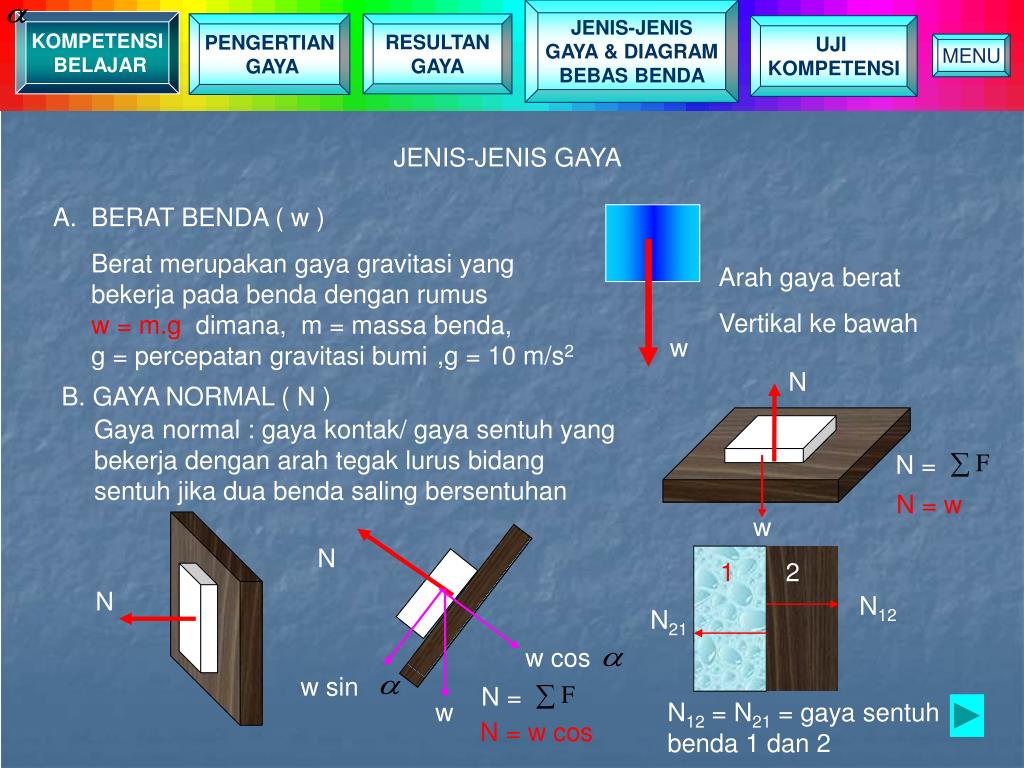

  6. JENIS-JENIS GAYA & DIAGRAM BEBAS BENDA N = N = 1 2 N12 N21 KOMPETENSI BELAJAR PENGERTIAN GAYA RESULTAN GAYA UJI KOMPETENSI MENU JENIS-JENIS GAYA • BERAT BENDA ( w ) • Berat merupakan gaya gravitasi yang bekerja pada benda dengan rumus w = m.g dimana, m = massa benda, g = percepatan gravitasi bumi Arah gaya berat Vertikal ke bawah w ,g = 10 m/s2 N B. GAYA NORMAL ( N ) Gaya normal : gaya kontak/ gaya sentuh yang bekerja dengan arah tegak lurus bidang sentuh jika dua benda saling bersentuhan N = w w N N w cos w sin w N12 = N21 = gaya sentuh benda 1 dan 2 N = w cos

  7. JENIS-JENIS GAYA & DIAGRAM BEBAS BENDA UJI KOMPETENSI KOMPETENSI BELAJAR PENGERTIAN GAYA RESULTAN GAYA MENU C. GAYA GESEKAN ( f ) Gaya yang melawan arah gerak benda disebut gaya gesekan, Ada dua jenis gaya gesekan, yaitu gaya gesekan kinetis dan gaya gesekan statis. Gaya gesekan kinetis ( fk ) adalah gaya gesekan yang timbul pada saat benda sedang bergerak, sedangkan gaya gesekan statis ( fs ) ketika sedang diam. Secara matematis dirumuskan, dimana N = gaya normal bidang , k adalah koefisien gesekan kinetis, dan s adalah koefisien gesekan statis. arah gaya gesekan f • Contoh gaya gesekan yang merugikan : • Gesekan antar permukaan mesin, mesin cepat aus. • Gesekan udara dengan mobil, laju mobil terhambat. • Sedangkan contoh yang menguntungkan : • Gaya gesekan antara alas kaki dengan jalan , agar tidak terpeleset saat berjalan. • Gesekan jalan dengan permukaan ban motor, agar tidak slip ketika berjalan. f

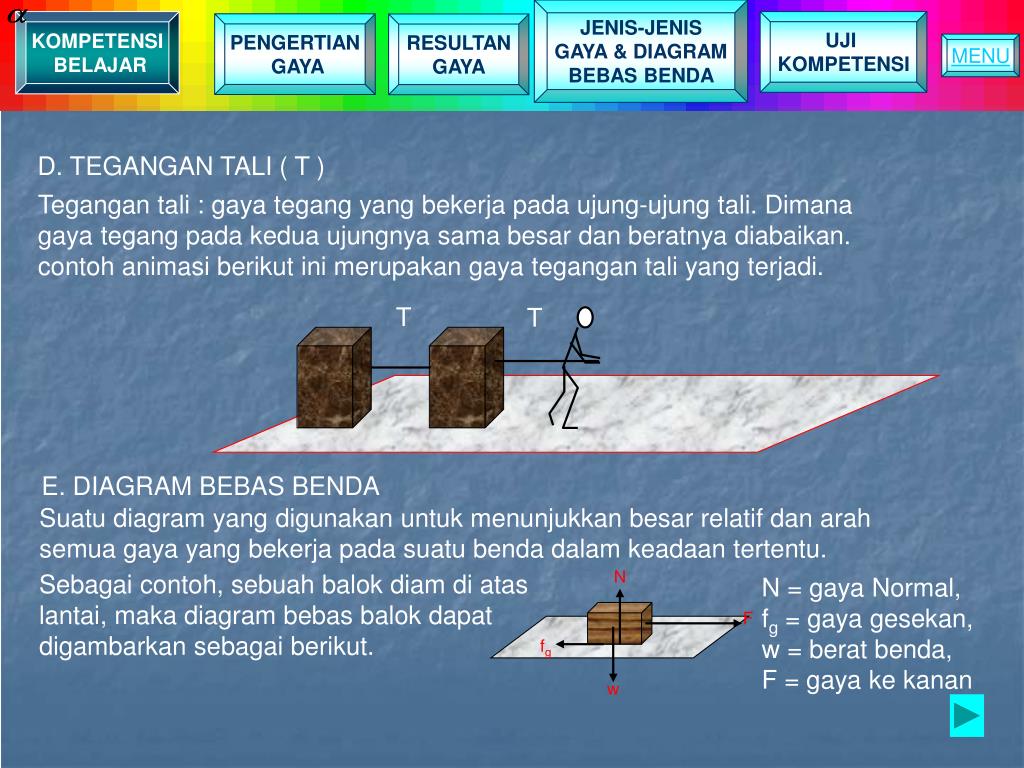

  8. JENIS-JENIS GAYA & DIAGRAM BEBAS BENDA N F fg w KOMPETENSI BELAJAR UJI KOMPETENSI PENGERTIAN GAYA RESULTAN GAYA MENU D. TEGANGAN TALI ( T ) Tegangan tali : gaya tegang yang bekerja pada ujung-ujung tali. Dimana gaya tegang pada kedua ujungnya sama besar dan beratnya diabaikan. contoh animasi berikut ini merupakan gaya tegangan tali yang terjadi. T T E. DIAGRAM BEBAS BENDA Suatu diagram yang digunakan untuk menunjukkan besar relatif dan arah semua gaya yang bekerja pada suatu benda dalam keadaan tertentu. Sebagai contoh, sebuah balok diam di atas lantai, maka diagram bebas balok dapat digambarkan sebagai berikut. N = gaya Normal, fg = gaya gesekan, w = berat benda, F = gaya ke kanan

  9. JENIS-JENIS GAYA & DIAGRAM BEBAS BENDA w1 = 30 w2 = 20 N1 F N21 KOMPETENSI BELAJAR UJI KOMPETENSI PENGERTIAN GAYA RESULTAN GAYA MENU Contoh Soal Gambarkan diagram bebas benda untuk kondisi-kondisi berikut ini dan tentukan massa benda serta arah gerak benda ? B A w1 = 30 w2 = 20 F g = 10 m/s2 Penyelesaian: w1 = 30 N, w1 = m1 .g > 30 = m1. 10 , maka m1 = 3 kg w2 = 20 N, w2 = m2 .g > 20 = m2. 10 , maka m2 = 2 kg A w1 N2 F w2 N12 Arah gerak benda N2 = gaya N12 = gaya tekan benda 1 ke benda 2 Normal w2 w1 N21 = gaya tekan benda 2 ke benda 1 N1 = gaya normal benda 1

  10. JENIS-JENIS GAYA & DIAGRAM BEBAS BENDA T w2 KOMPETENSI BELAJAR UJI KOMPETENSI PENGERTIAN GAYA RESULTAN GAYA MENU B T = tegangan tali Arah gerak benda N1 = gaya normal benda 1 N1 T w1 w2 w2 w2 N21

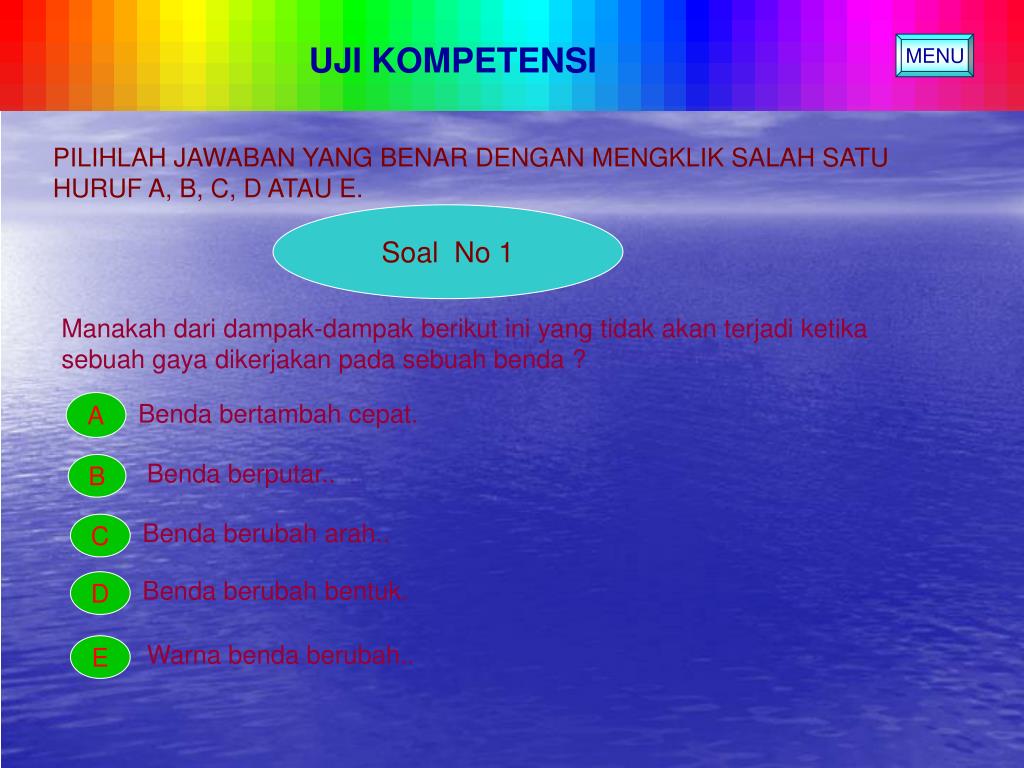

  11. UJI KOMPETENSI MENU PILIHLAH JAWABAN YANG BENAR DENGAN MENGKLIK SALAH SATU HURUF A, B, C, D ATAU E. Soal No 1 Manakah dari dampak-dampak berikut ini yang tidak akan terjadi ketika sebuah gaya dikerjakan pada sebuah benda ? A Benda bertambah cepat. Benda berputar.. B Benda berubah arah.. C Benda berubah bentuk. D Warna benda berubah.. E

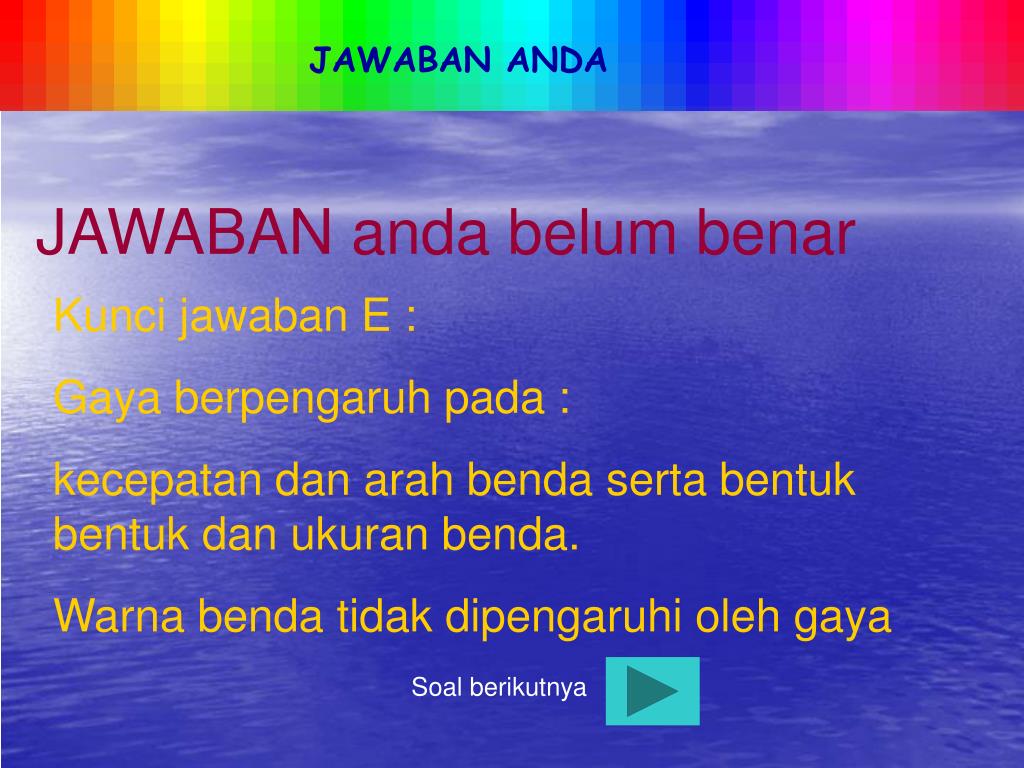

  12. JAWABAN ANDA JAWABAN anda belum benar Kunci jawaban E : Gaya berpengaruh pada : kecepatan dan arah benda serta bentuk bentuk dan ukuran benda. Warna benda tidak dipengaruhi oleh gaya Soal berikutnya

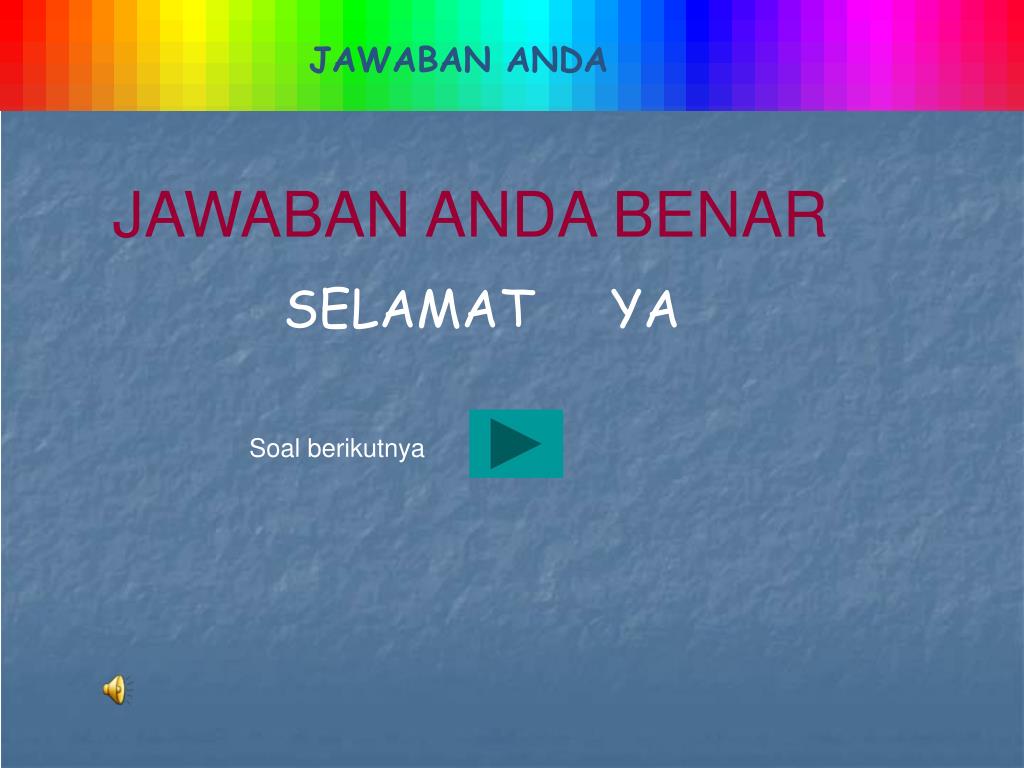

  13. JAWABAN ANDA JAWABAN ANDA BENAR SELAMAT YA Soal berikutnya

  14. UJI KOMPETENSI MENU PILIHLAH JAWABAN YANG BENAR DENGAN MENGKLIK SALAH SATU HURUF A, B, C, D ATAU E. Soal No 2 • Contoh gaya gesekan yang bermanfaat bagi manusia adalah …. • Kita dapat berjalan tanpa berpeleset. • Kendaraan beroda dapat bergerak. • Hancurnya benda langit saat jatuh ke bumi. • Gesekan air saat berenang • Pernyataan yang benar tentang manfaat gesekan adalah : A 1, 2 dan 3. D 4 saja. 1 dan 3 B E 1, 2, 3 dan 4 C 2 dan 4.

  15. JAWABAN ANDA JAWABAN anda belum benar Kunci jawaban E : Soal berikutnya

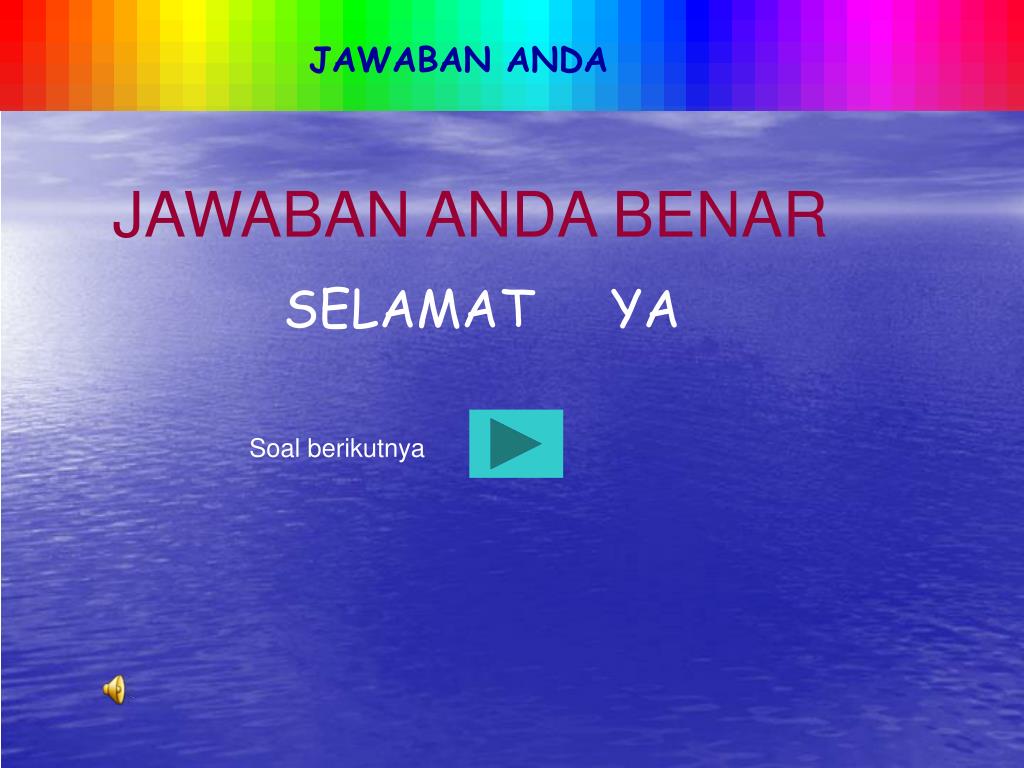

  16. JAWABAN ANDA JAWABAN ANDA BENAR SELAMAT YA Soal berikutnya

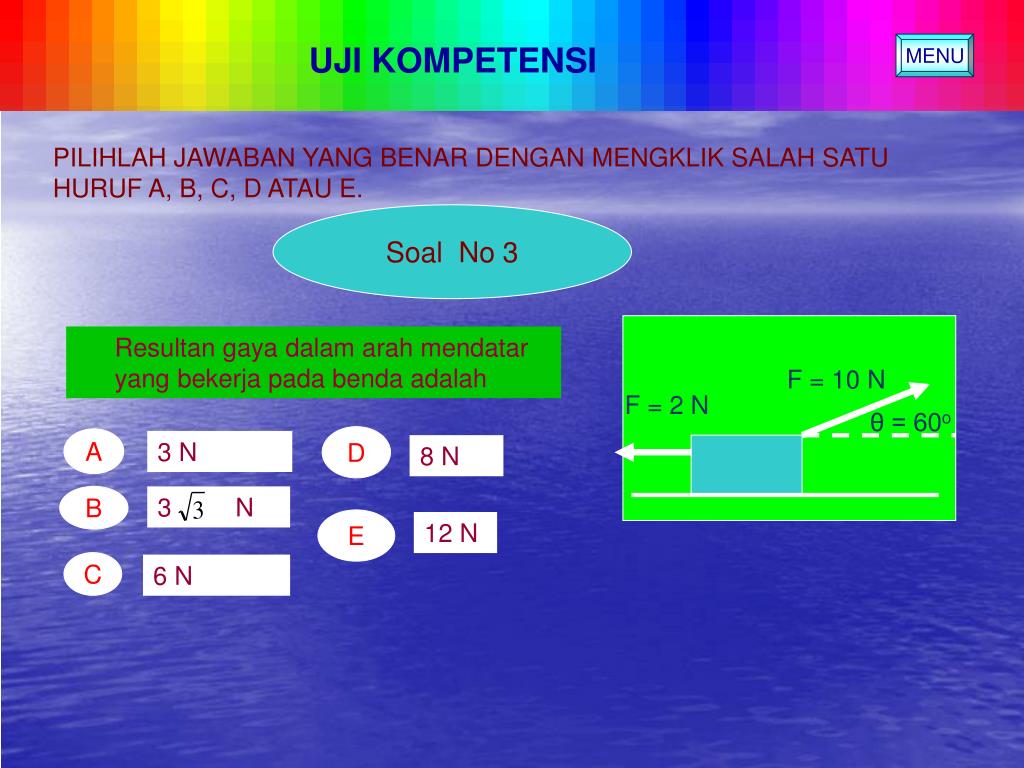

  17. F = 10 N θ = 60o F = 2 N UJI KOMPETENSI MENU PILIHLAH JAWABAN YANG BENAR DENGAN MENGKLIK SALAH SATU HURUF A, B, C, D ATAU E. Soal No 3 Resultan gaya dalam arah mendatar yang bekerja pada benda adalah D A 3 N 8 N B 3 N E 12 N C 6 N

  18. JAWABAN ANDA JAWABAN ANDA BENAR SELAMAT YA Soal berikutnya

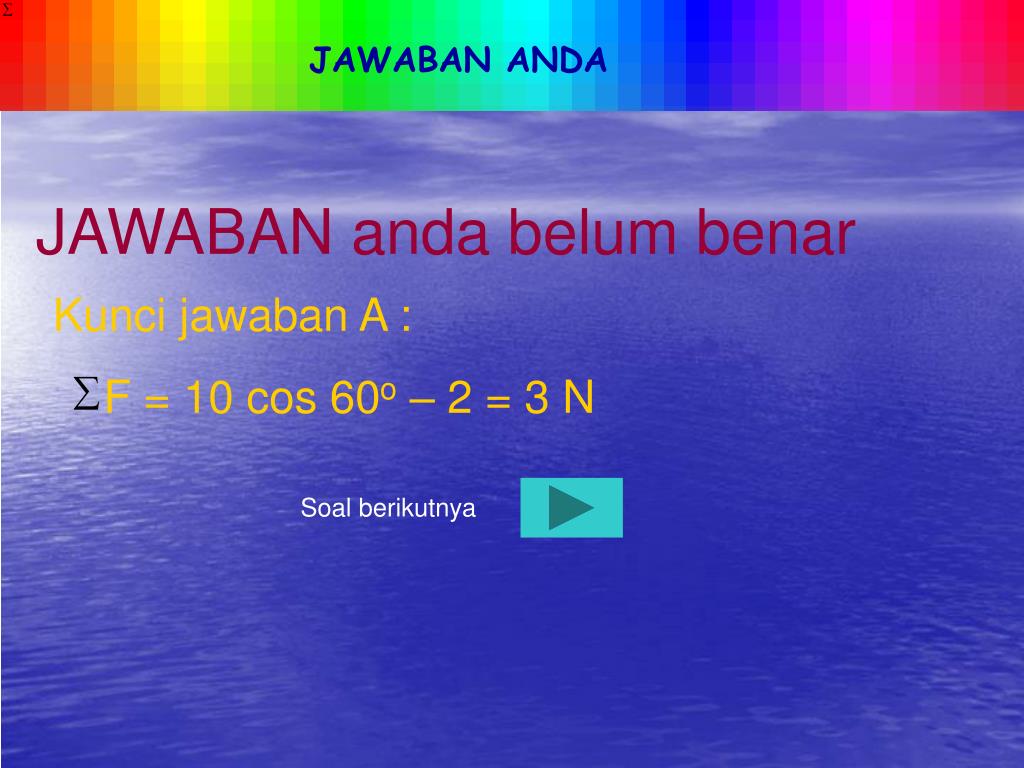

  19. JAWABAN ANDA JAWABAN anda belum benar Kunci jawaban A : F = 10 cos 60o – 2 = 3 N Soal berikutnya

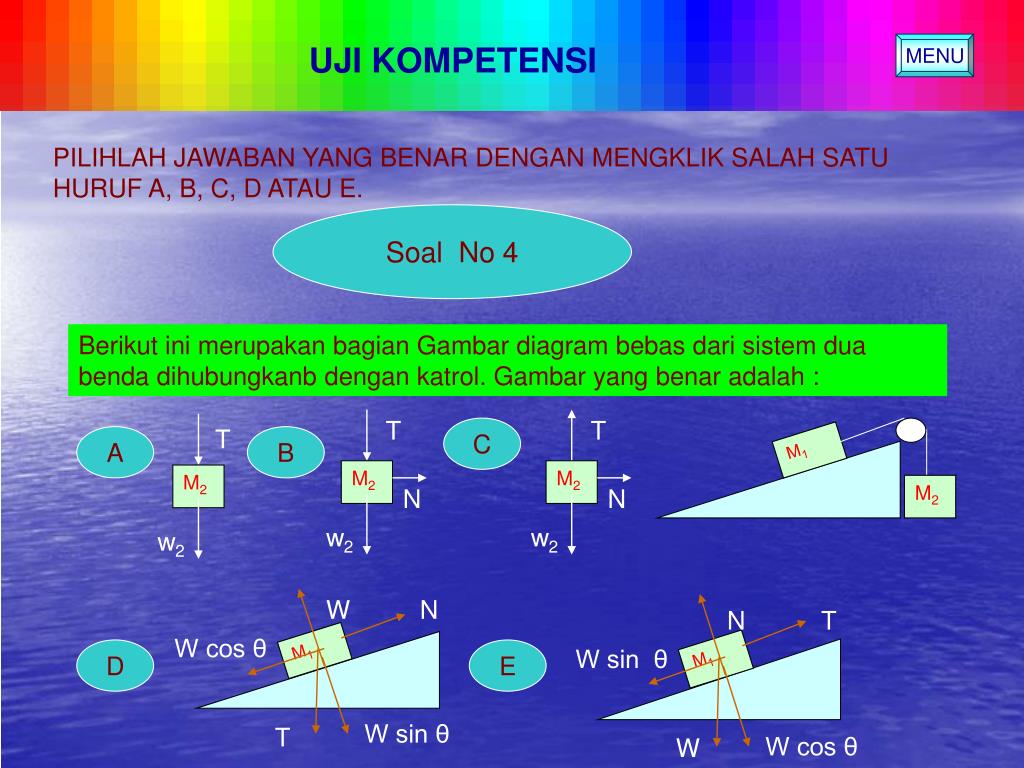

  20. T M2 N w2 T T M1 N M2 M2 M2 w2 w2 M1 UJI KOMPETENSI MENU PILIHLAH JAWABAN YANG BENAR DENGAN MENGKLIK SALAH SATU HURUF A, B, C, D ATAU E. Soal No 4 Berikut ini merupakan bagian Gambar diagram bebas dari sistem dua benda dihubungkanb dengan katrol. Gambar yang benar adalah : C A B W N N T W cos θ M1 W sin θ D E W sin θ T W cos θ W

  21. JAWABAN ANDA JAWABAN ANDA BENAR SELAMAT YA UJI KOMPETENSI SELESAI KEMBALI KE MENU

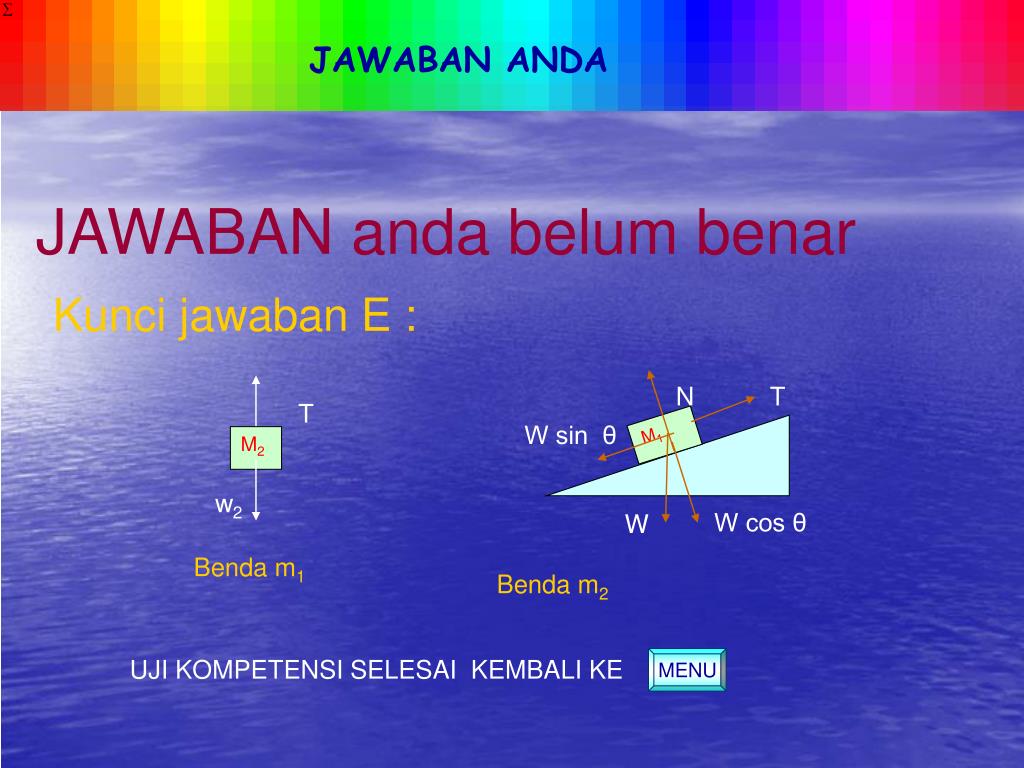

  22. M1 JAWABAN ANDA JAWABAN anda belum benar Kunci jawaban E : N T T W sin θ M2 w2 W cos θ W Benda m1 Benda m2 UJI KOMPETENSI SELESAI KEMBALI KE MENU
