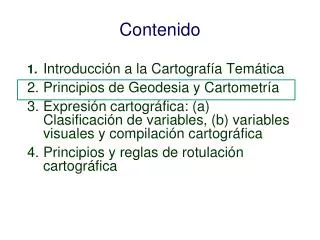

Contenido. 1. Introducción a la Cartografía Temática 2. Principios de Geodesia y Cartometría 3. Expresión cartográfica: (a) Clasificación de variables, (b) variables visuales y compilación cartográfica 4. Principios y reglas de rotulación cartográfica.

tawana
Download Presentation

Contenido

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Contenido 1. Introducción a la Cartografía Temática 2. Principios de Geodesia y Cartometría 3. Expresión cartográfica: (a) Clasificación de variables, (b) variables visuales y compilación cartográfica 4. Principios y reglas de rotulación cartográfica

  2. Componente espacial y componente temática MAPA espacial Temática Temporal

  3. La forma de la Tierra • Esfera, elipsoide y geoide • Proyecciones geográficas • Distorsiones • Elección de la proyección • Proyecciones más empleadas. Clasificación • Sistemas de referencia • Coordenadas cartesianas • Coordenadas geográficas • El sistema de referencia UTM

  4. Proyecciones geográficas • Proceso • Distorsiones • Familias de proyecciones • Transformaciones • Traslación • Rotación • Escala

  5. Proyecciones geográficas - proceso Tierra - geoide Mejor ajuste (geodesia) Elipsoide de referencia Reducción a la esfera perfecta Globo de referencia Transformación Proyección

  6. Proyecciones geográficas - proceso

  7. Proyecciones geográficas - distorsiones • Conforme – preserva los ángulos (forma) • Equivalente – preserva la proporcionalidad de las áreas (tamaño) • Equidistante – preserva las distancias • A lo largo de una o varias líneas: Linear • Alrededor de algunos puntos: Puntual

  8. No conforme conforme

  9. Proyecciones geográficas - familias • Azimutales • Cónicas • Cilíndricas

  10. Según la superficie de proyección

  11. Atlas General de Santillana Cilíndricas Cónicas Azimutales

  12. Elección de proyección • Finalidad del mapa • Conforme : ángulos • Equivalente : áreas • Equidistante : • Linear • Puntual • Apariencia • Forma de la zona a representar

  13. Sistemas de coordenadas • Coordenadas geográficas: • Latitud y longitud • Coordenadas rectangulares o planares • Origen • Sistema cartesiano • Origen y malla • Datum • Valores negativos

  14. Latitud • Distancia angular entre el ecuador y un punto determinado del planeta medida a lo largo del meridiano desde ese mismo punto angular

  15. Longitud • Distancia angular entre un punto dado de la superficie terrestre y el meridiano que se tome como 0° (es decir el meridiano base), tomando como centro angular el centro de la Tierra

  16. Coordenadas geográficas: • Latitud y longitud Robinson et al., 1995

  17. Transformaciones • Traslación: cambio de origen en el sistema de coordenadas • Rotación: giro de los ejes de coordenadas • Cambio de escala: cambio en el factor de escala

  18. UTM – Universal TransverseMercator Adoptado como sistema de referencia en mapas topográficos, imágenes de satélite, bases de datos sobre recursos naturales, y cualquier otra aplicación que precise posicionamiento con precisión. Es un sistema métrico: el metro es la unidad básica de medida

  19. UTM - Descripción • La Tierra es dividida, entre los 84ºN y los 80ºS, en columnas de 6º de longitud. Cada una de estas columnas es llamada ZONA y es numerada de 1 a 60 en dirección Este, comenzando en el meridiano 180º • Las filas están nombradas con letras, de C a X, omitiendo I y O, desde la latitud 80ºS. La altura de estas celdillas es de 8º en el hemisferio Sur y también de 8 grados entre latitudes 0 y 72 del hemisferio Norte. Es de 12º entre latitudes 72 y 84 en el Norte.

  20. UPS – Universal Polar StereographicGridSystem • Se utiliza por encima de los 84º de latitud Norte y los 80º de latitud Sur.

  21. Bibliografía • Cauvin et al, 2007-8, Cartographie Thématique, 5 vols. Paris, Ed Hermès-Lavoisier. • Cauvin et al, 2010, Thematic Cartography, 3 vols. Londres, Ed Wiley • Dent, B. (1996): Cartography. Thematic Map Design, London: Wm. C. Brown Publishers. • Franco Rey, J. (1999): Nociones de topografía, geodesia y cartografía, Cáceres: Universidad de Extremadura, Servicio de Publicaciones. • Raisz, E. (1974): Cartografía general, Barcelona: Omega. • Richardus, P. y Adler, R. (1972). Map projections for geodesists, cartographers and geographers. Amsterdam, North-Holland Publishing. • Robinson, A, Morrison, J, Muehrcke, P, Kimerling, A y Guptill, S (1987 ): Elementos de cartografía, Barcelona : Omega. • Santamaría Peña, J. (2000): Apuntes de cartografía y proyecciones cartográficas, Logroño: Universidad de la Rioja, Servicio de Publicaciones.
