  1. 重庆万象城外观显示屏设计方案

  2. 重庆万象城外观显示屏设计方案 一. 系统模块 ※ 系统特性与稳定优势 ※ 多模块LED控制系统MGLED Mould group's LED control system 可变化、组合 模块化LED显示屏系统 ◎ 创新优势有 1. 首创可弯曲组合式设计 2. 公母头易拆组合设计 3. 可依造型.尺寸任意组装 4. 云端独立控制器使用简单不需专业计算机控管人才 5.低电压驱动,不会造成磁场效益,安全性高 6. 电源与讯号分开管理,系统稳定度高 7. LED系统省电效率高 8.显示内容日夜都明显清晰显目,最符合广告收视效益 9. 组合式吸震、耐震,有超高稳定度(如影片所示) 大楼灯光工程

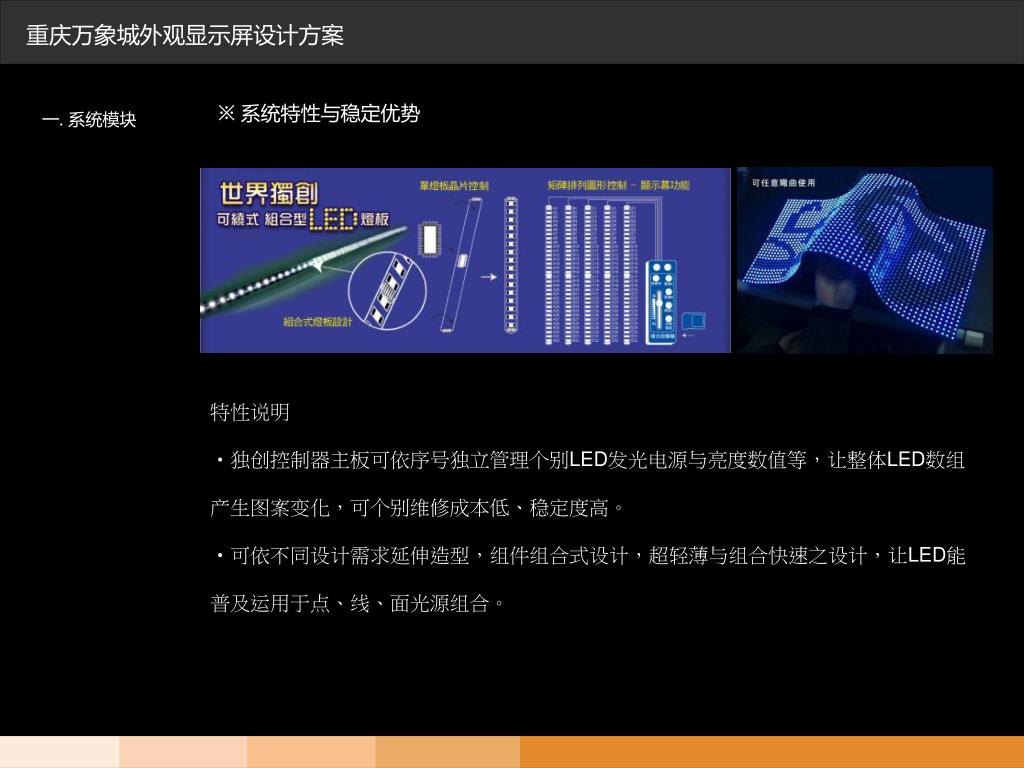

  3. 重庆万象城外观显示屏设计方案 ※ 系统特性与稳定优势 一. 系统模块 • 特性说明 • 独创控制器主板可依序号独立管理个别LED发光电源与亮度数值等,让整体LED数组产生图案变化,可个别维修成本低、稳定度高。 • 可依不同设计需求延伸造型,组件组合式设计,超轻薄与组合快速之设计,让LED能普及运用于点、线、面光源组合。

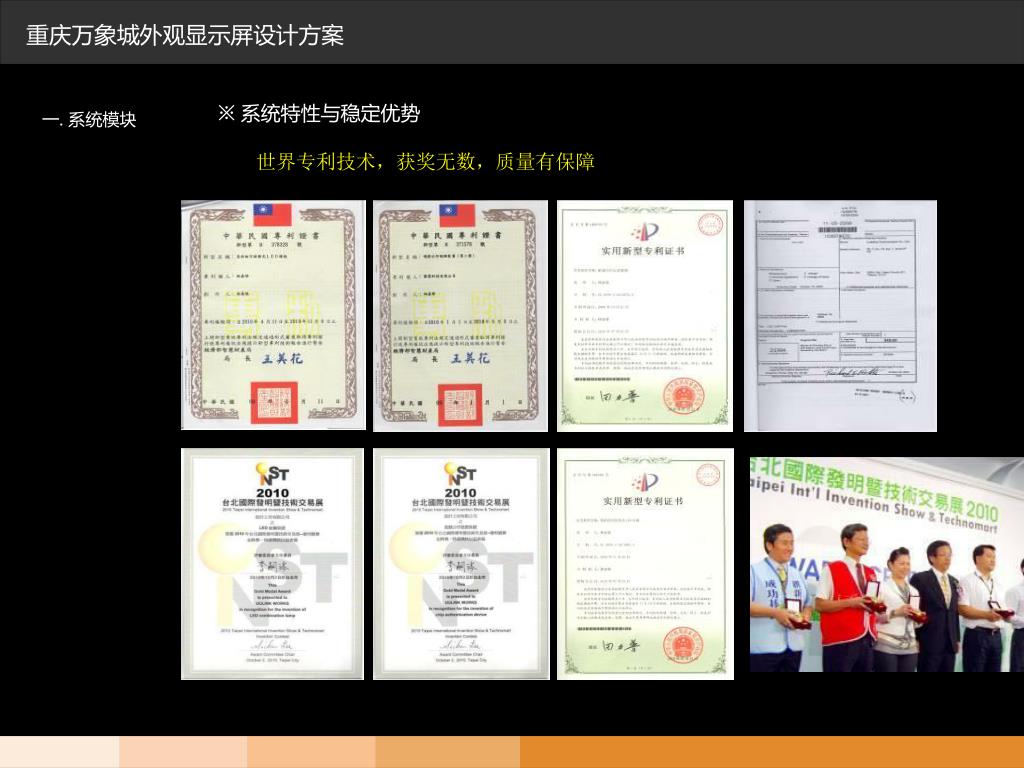

  4. 重庆万象城外观显示屏设计方案 ※ 系统特性与稳定优势 一. 系统模块 世界专利技术,获奖无数,质量有保障

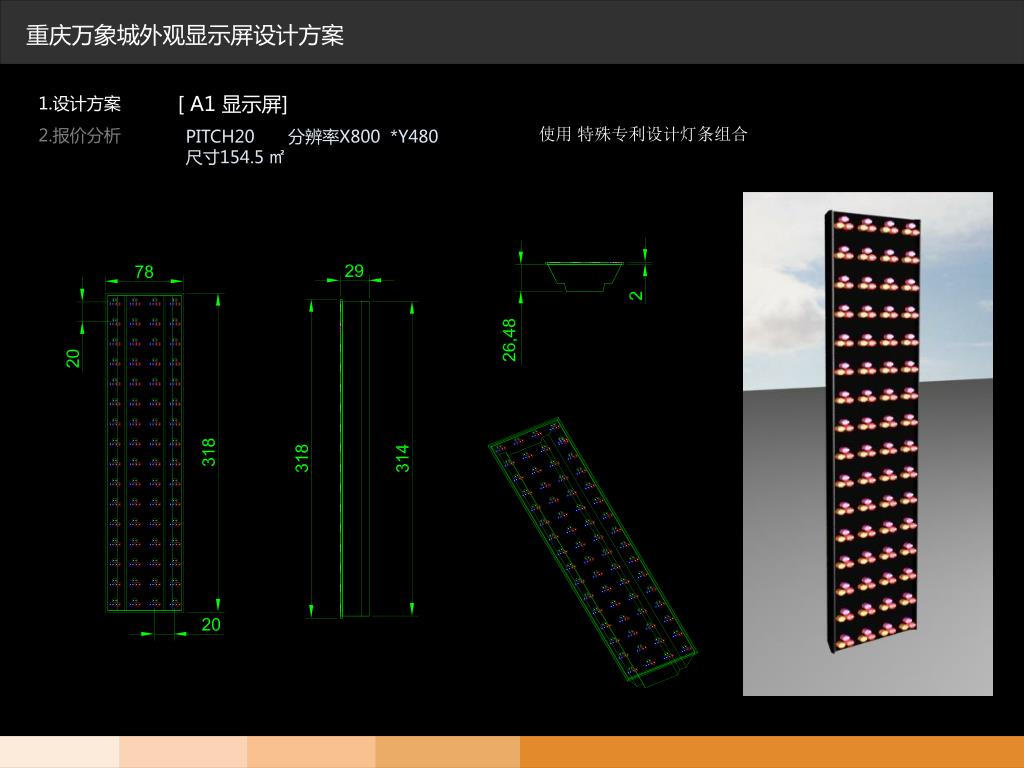

  5. 重庆万象城外观显示屏设计方案 [A1 显示屏] 1.设计方案 使用 特殊专利设计灯条组合 2.报价分析 PITCH20分辨率X800 *Y480 尺寸154.5 ㎡

  6. 重庆万象城外观显示屏设计方案 [A1 显示屏] 1.设计方案 2.报价分析 PITCH20分辨率X800 *Y480(画面清晰达到DVD等级高清画面) 尺寸154.5 ㎡ 宽约16.1米 高约9.6米 共使用6000条 灯条组而成 灯点间距P20灯条自由组合安装快速 可弧面弯曲组合 (不限任何角度)

  7. 重庆万象城外观显示屏设计方案 [A1 显示屏] 1.设计方案 2.报价分析 PITCH20分辨率X800 *Y480 尺寸154.5 ㎡ ◎ 像素:1R1G1B ◎ 密度:7500点/ ㎡ ◎ 峰值功率:525W / ㎡ ◎ 屏体总功率:80.64 Kw ◎ 屏幕亮度:6500cd/ ㎡ ◎ 整屏重量(所有铝壳灯条与零件总和):约2.64T(不含框架) ◎灯片重量:约440g /片 总亮度80.64 Kw 每小时用电80.64度电用电/h × 每度0.845= 68.1RMB/h

  8. 重庆万象城外观显示屏设计方案 [B2 显示屏] 1.设计方案 2.报价分析 PITCH20分辨率X856 *Y480(画面清晰达到DVD等级高清画面) 尺寸165.2 ㎡ 宽约17.1米 高约9.6米 共使用6420条 灯条组而成 灯点间距P20灯条自由组合安装快速 可弧面弯曲组合(不限任何角度)

  9. 重庆万象城外观显示屏设计方案 [B2 显示屏] 1.设计方案 2.报价分析 PITCH20分辨率X800 *Y480 尺寸154.5 ㎡ ◎ 像素:1R1G1B ◎ 密度:7500点/ ㎡ ◎ 峰值功率:525W / ㎡ ◎ 屏体总功率:86.3 Kw ◎ 屏幕亮度:6500cd/ ㎡ ◎ 整屏重量(所有铝壳灯条与零件总和): 约2.82T(不含框架) ◎灯片重量:约440g /片 总亮度86.3Kw 每小时用电86.3度电用电/h × 每度0.845= 72.9RMB/h

  10. 重庆万象城外观显示屏设计方案 2.报价分析– 以下报价不含税金与金属外框架结构(需视结构设计方案另行报价或业主自行制作)
