二、電能系統. 電能系統的主要功用就是 發電及供電 。 來自發電機或電池的 電能 ,電經過輸配線路輸送到需要的地方,並經變電設備及控制設備調節成適當的 電壓、頻率、電流 ,以供應用。 運用電能做功的設備包括: 電動機、熱機、扇、電燈、電鈴、電熱器、電驛、電磁開關、電磁閥等。 其中以 電動機 應用最廣泛,但種類型式變化也最多,可針對不同的用途、不同的情況來選用。. 二、電能系統. 以下簡介電動機之性能及運用: 1. 電動機可分為 直流或交流 、 單相或三相、同步或非同步、一般型或步進式或伺服式、直線式或迴轉式 等。

tyanne
Download Presentation

二、電能系統

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

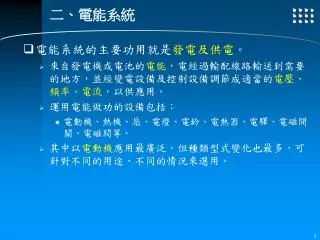

  1. 二、電能系統 • 電能系統的主要功用就是發電及供電。 • 來自發電機或電池的電能,電經過輸配線路輸送到需要的地方,並經變電設備及控制設備調節成適當的電壓、頻率、電流,以供應用。 • 運用電能做功的設備包括: • 電動機、熱機、扇、電燈、電鈴、電熱器、電驛、電磁開關、電磁閥等。 • 其中以電動機應用最廣泛,但種類型式變化也最多,可針對不同的用途、不同的情況來選用。

  2. 二、電能系統 • 以下簡介電動機之性能及運用: • 1.電動機可分為直流或交流、單相或三相、同步或非同步、一般型或步進式或伺服式、直線式或迴轉式等。 • 2.電動機通電而產生驅動力,其耗電大小,即:額定功率(rated power/output)是指在額定的電壓之下,流通額定電流時的功率。 • 3.電動機之轉速是受到外接負載大小影響的,由於電動機種類繁多,控制調速方法各有所不同 • 通常要加快轉速,可從加大其電壓、頻率,或加大其轉子電流來著手。

  3. 二、電能系統 • 4.絕大部分的電動機,由靜止到起動到高速這段時間,其電流值會大到正常值的大約六倍,因此除非是很小型的電動機,否則都要加裝起動專用的控制器,來限制其起動時的大電流。 • 5.因為轉矩正比於磁通(nux)及電流的相乘積,電動機之磁通決定其內部鐵心的大小,電流決定其內部電線的粗細,因此轉矩大小也就決定馬達的大小,亦即轉矩較大的電動機,體積也較大。

  4. 二、電能系統 • 有效用電是指改善系統結構,提高輸配電效率,及加強負載管理。對用電者而言,應注意下列事項: • 1.宜選用高效率及容量合適的電動機,改善電力系統的功率因素,力求運轉於最高效率,避免空轉以減少無謂的電力浪費。 • 2.選擇適當的傳動方式,使其高效率運轉,確保安全的電源以維持電動機的最佳性能。 • 3.加強保養、維護,以維持電動機的高性能及延長使用壽命。 • 4.選購省電型的家電(包括電熱水器及冷氣機),以及提高功率因數,減低電費,又可減少配電線路損失,及增加供電裕度。

  5. 三、氣油壓系統 • 氣壓動力及油壓動力系統: • 氣壓和油壓動力主要來自氣壓源(其中的空氣壓縮機)和油壓源(其中的油壓泵浦)。 • 空氣壓縮機和油壓泵浦大多採用電動機驅動,也有採用引擎驅動的氣油壓動力設備(使用氣壓動力或油壓動力的各型缸、馬達及擺動裝置) ,廣泛的使用在需要推、拉或旋轉的場合。

  6. 三、氣油壓系統 • 1.氣壓和真空,都是應用空氣之壓力差。氣體加壓力量越大,則所呈現的壓力也越大。 • 圖4-15所示就是最簡單的氣壓裝置。 • 圖4-16為真空吸盤之配管情形,由圖可見,當壓縮空氣通往真空產生器時(由電磁閥操控),會產生真空,而真空吸盤就可用來吸住紙張或玻璃板等。

  7. 三、氣油壓系統

  8. 三、氣油壓系統

  9. 三、氣油壓系統 • 2.在應用上,真空壓力最低(小於一個大氣壓力) ,氣壓居中間(約4到10個大氣壓) • 而油壓壓力最高(通常為幾十或上百個大氣壓力 • 圖4-17所示為油壓管,為了耐壓,其管子及接頭都要採用特殊工具加工。

  10. 三、氣油壓系統 • 3.氣油壓裝置的推力與其壓力及活塞面積的相乘積成正比,因此對一活塞面積的缸來說,壓力愈大,則對外之推力愈大。 • 4.氣壓缸及油壓缸之調速: • 可採機械式(壓按時動作)或電磁式(通電時動作)之節流閥,像開啟水龍頭一般,控制流體之流速,即可達到調速,改變氣油壓缸伸縮快慢的目的。

  11. 三、氣油壓系統 • 5.氣壓常用於驅動機械 • 譬如圖4-18所示為一氣壓昇降設備,用於修車廠使汽車昇降之用。 • 由圖可見當操縱方向閥(向左或向右)時,儲氣槽中的壓縮空氣會進入或離開壓力轉換器,使液壓缸昇起或降下。 • 圖中的節流孔是用來調節昇降的速度。

  12. 三、氣油壓系統

  13. 三、氣油壓系統 • 6.氣壓和油壓的動力大小,都與其壓力及流率的相乘積成正比。其計算公式為: • 動力(KW值)=壓力(kg/cm2值)X 流量(1/min值)/612 • 譬如:壓力為50 kg/cm2(每平方公分公斤) • 流率為20 l/min(每分鐘公升) • 動力=壓力X流量/612=50~20/612 =1.63(KW)
