  1. Ultra low background characterization of Rockwell Scientific MBE HgCdTe arrays Donald N. B. Hall, University of Hawaii, Institute for Astronomy, Honolulu, Hawaii

  2. CHARACTERIZATION OF DARK CURRENT AND TOTAL NOISE IN 2Kx2K HAWAII-2RG ARRAYS UNDER JWST CONDITIONS MERITS OF SPATIAL vs TEMPORAL AVERAGING DATA CUBE FOR TEMPORAL AVERAGING TEMPERATURE DRIFTCOMPENSATION OUTLINE

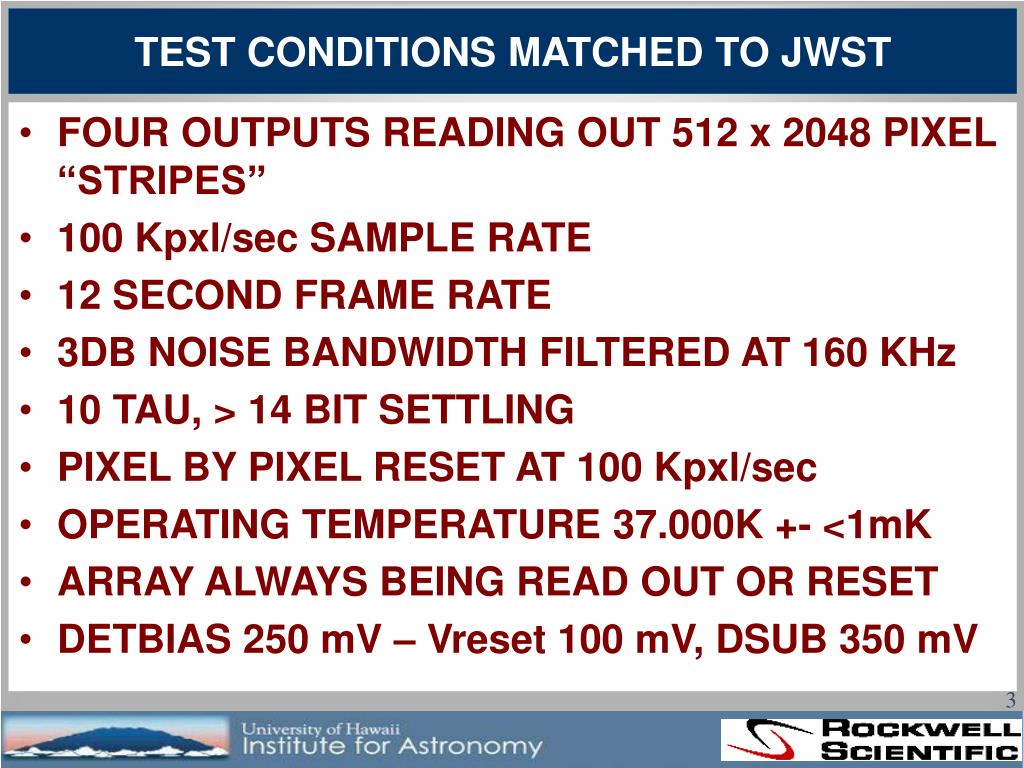

  3. FOUR OUTPUTS READING OUT 512 x 2048 PIXEL “STRIPES” 100 Kpxl/sec SAMPLE RATE 12 SECOND FRAME RATE 3DB NOISE BANDWIDTH FILTERED AT 160 KHz 10 TAU, > 14 BIT SETTLING PIXEL BY PIXEL RESET AT 100 Kpxl/sec OPERATING TEMPERATURE 37.000K +- <1mK ARRAY ALWAYS BEING READ OUT OR RESET DETBIAS 250 mV – Vreset 100 mV, DSUB 350 mV TEST CONDITIONS MATCHED TO JWST

  4. H2RG mounted to KSPEC detector module ASIC mounting socket

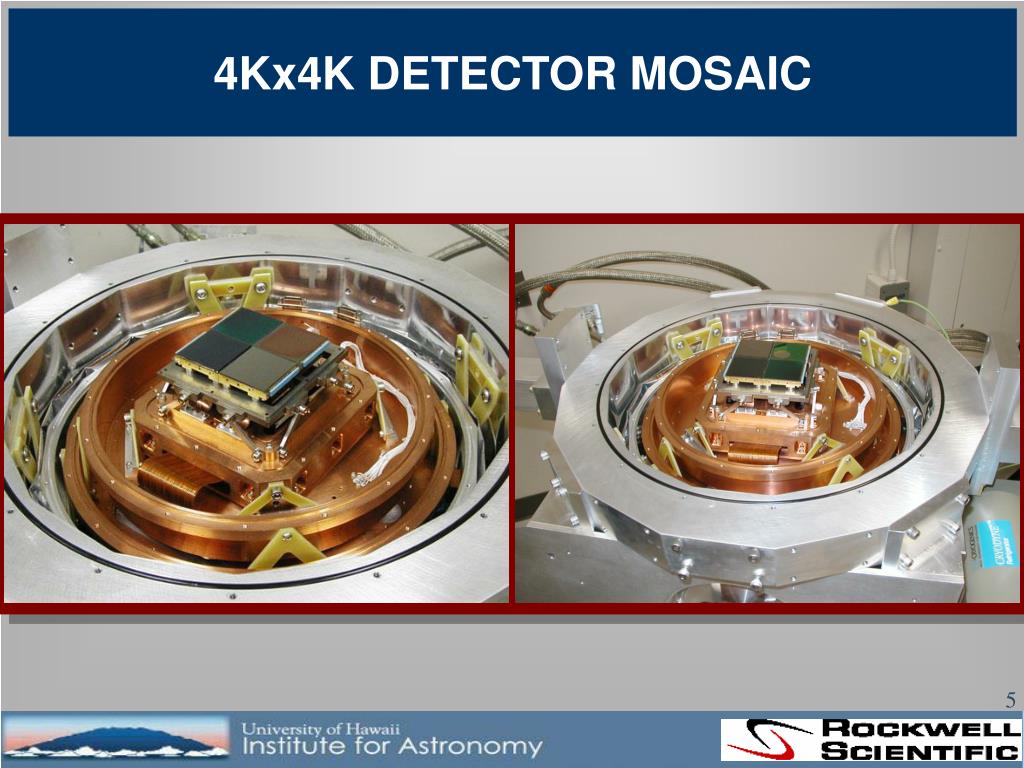

  5. 4Kx4K DETECTOR MOSAIC

  6. UH TESTING REPORTED AT MUNICH 2000 SPIE GENERATE FRAME PAIRS USING A STANDARD PROCEDURE SUBTRACT AND COMPUTE TOTAL NOISE (VARIANCE) IN DIFFERENCE FRAME TEST DATA SET CURRENTLY FIVE RAMPS, EACH CONSISTING OF TWO PIXEL BY PIXEL RESETS FOLLOWED BY 145 FRAMES CORRESPONDING FRAMES IN AJACENT RAMPS ARE DIFFERENCED TO COMPUTE TOTAL NOISE NOISE MEASURD BY SPATIAL AVERAGING

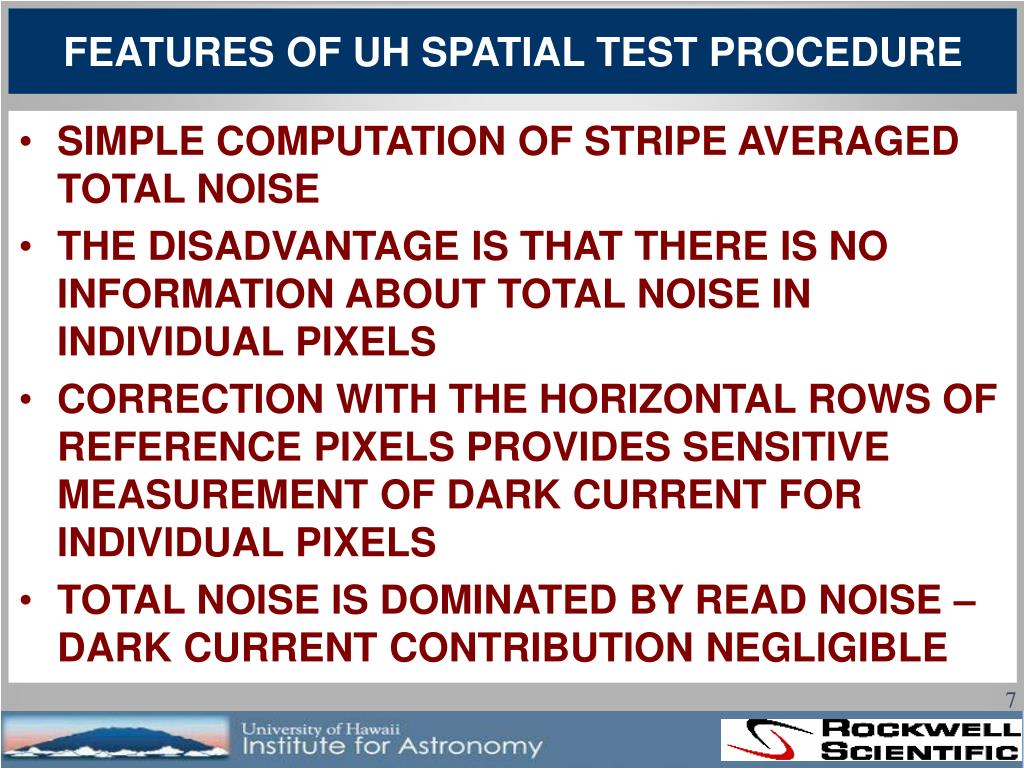

  7. SIMPLE COMPUTATION OF STRIPE AVERAGED TOTAL NOISE THE DISADVANTAGE IS THAT THERE IS NO INFORMATION ABOUT TOTAL NOISE IN INDIVIDUAL PIXELS CORRECTION WITH THE HORIZONTAL ROWS OF REFERENCE PIXELS PROVIDES SENSITIVE MEASUREMENT OF DARK CURRENT FOR INDIVIDUAL PIXELS TOTAL NOISE IS DOMINATED BY READ NOISE – DARK CURRENT CONTRIBUTION NEGLIGIBLE FEATURES OF UH SPATIAL TEST PROCEDURE

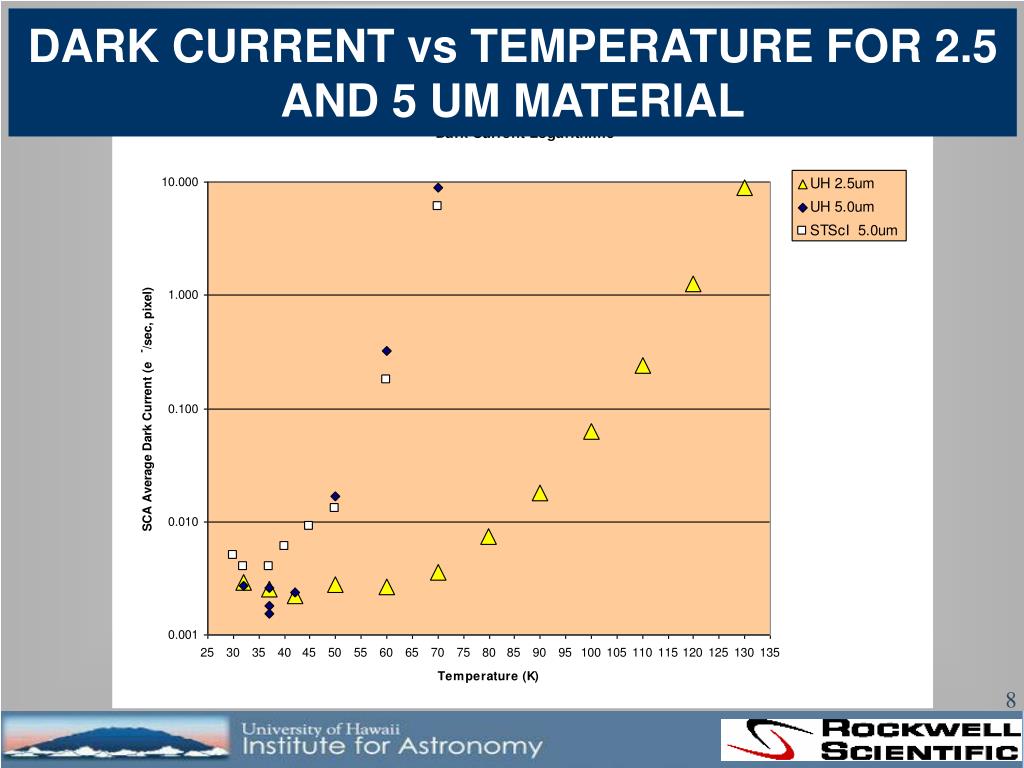

  8. DARK CURRENT vs TEMPERATURE FOR 2.5 AND 5 UM MATERIAL

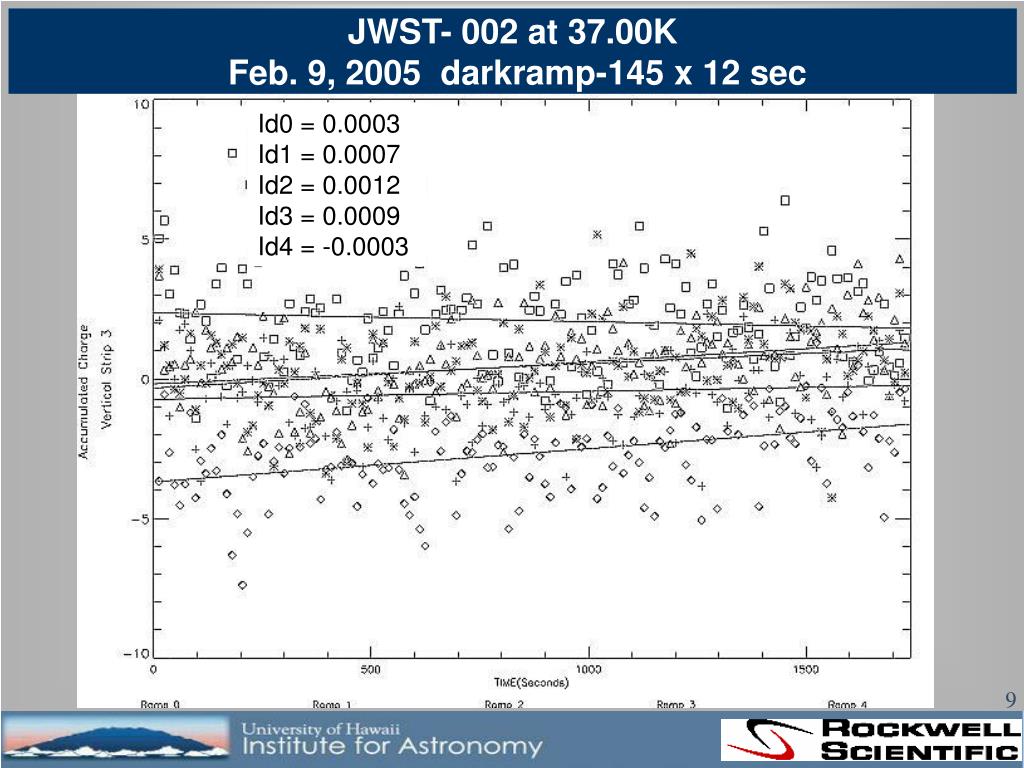

  9. JWST- 002 at 37.00K Feb. 9, 2005 darkramp-145 x 12 sec Id0 = 0.0003 Id1 = 0.0007 Id2 = 0.0012Id3 = 0.0009Id4 = -0.0003

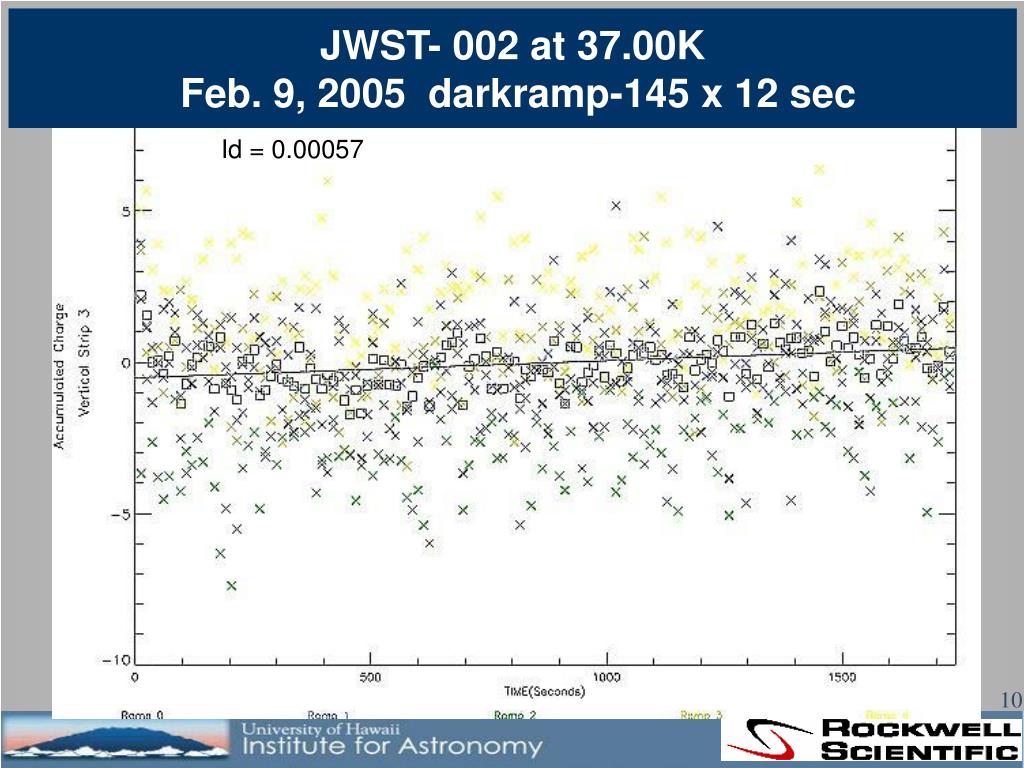

  10. JWST- 002 at 37.00K Feb. 9, 2005 darkramp-145 x 12 sec Id = 0.00057

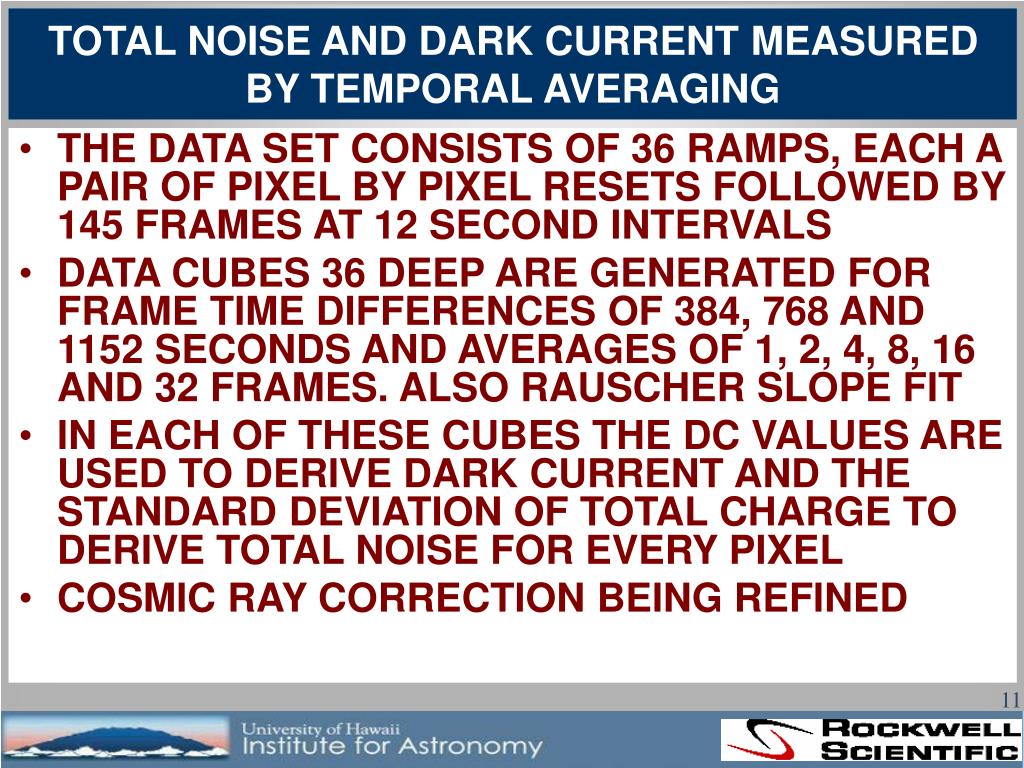

  11. THE DATA SET CONSISTS OF 36 RAMPS, EACH A PAIR OF PIXEL BY PIXEL RESETS FOLLOWED BY 145 FRAMES AT 12 SECOND INTERVALS DATA CUBES 36 DEEP ARE GENERATED FOR FRAME TIME DIFFERENCES OF 384, 768 AND 1152 SECONDS AND AVERAGES OF 1, 2, 4, 8, 16 AND 32 FRAMES. ALSO RAUSCHER SLOPE FIT IN EACH OF THESE CUBES THE DC VALUES ARE USED TO DERIVE DARK CURRENT AND THE STANDARD DEVIATION OF TOTAL CHARGE TO DERIVE TOTAL NOISE FOR EVERY PIXEL COSMIC RAY CORRECTION BEING REFINED TOTAL NOISE AND DARK CURRENT MEASURED BY TEMPORAL AVERAGING

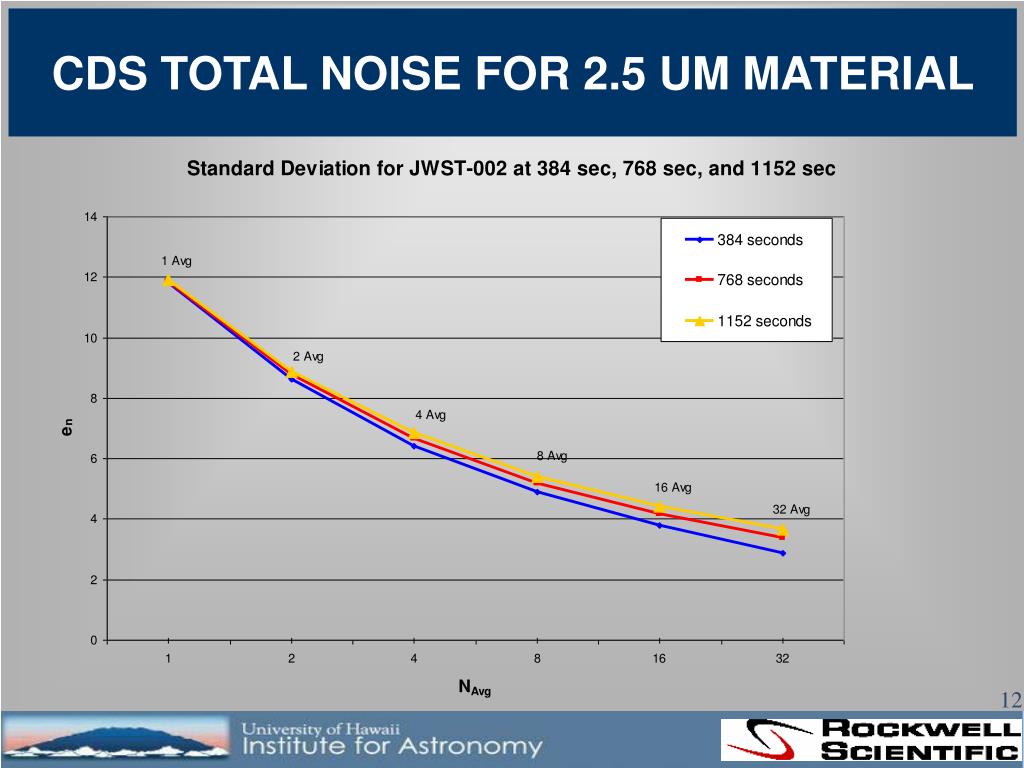

  12. CDS TOTAL NOISE FOR 2.5 UM MATERIAL

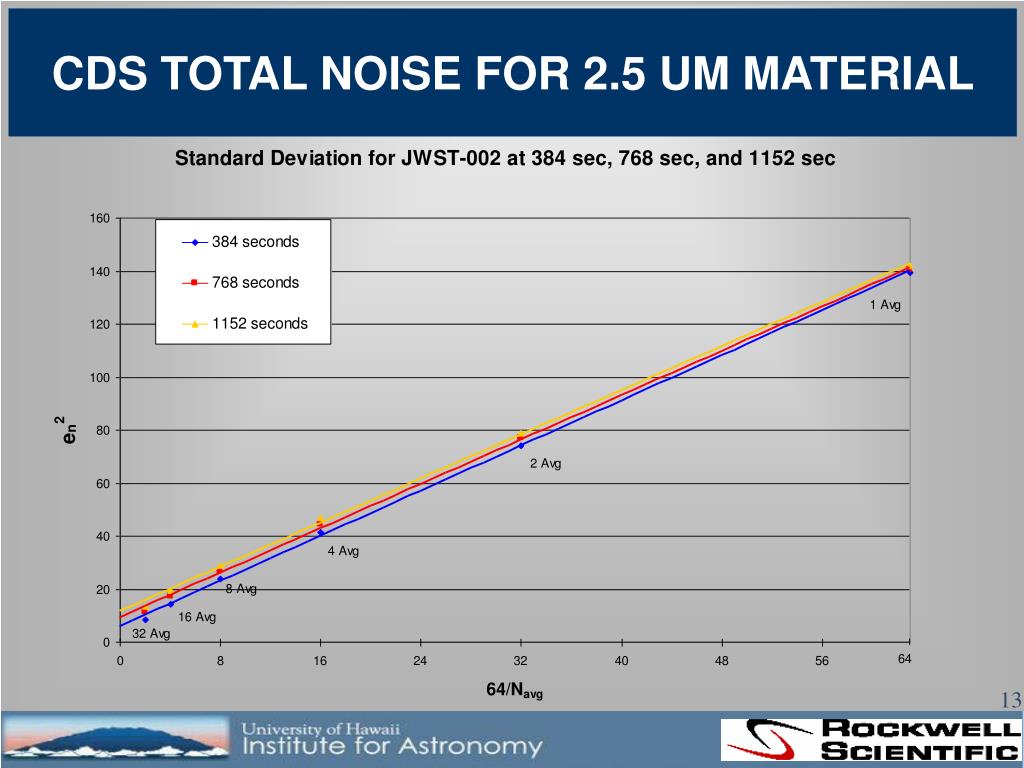

  13. CDS TOTAL NOISE FOR 2.5 UM MATERIAL

  14. DARK CURRENT HISTOGRAMS for JWST-002 2.5 um 1-1 SCA at 768 seconds

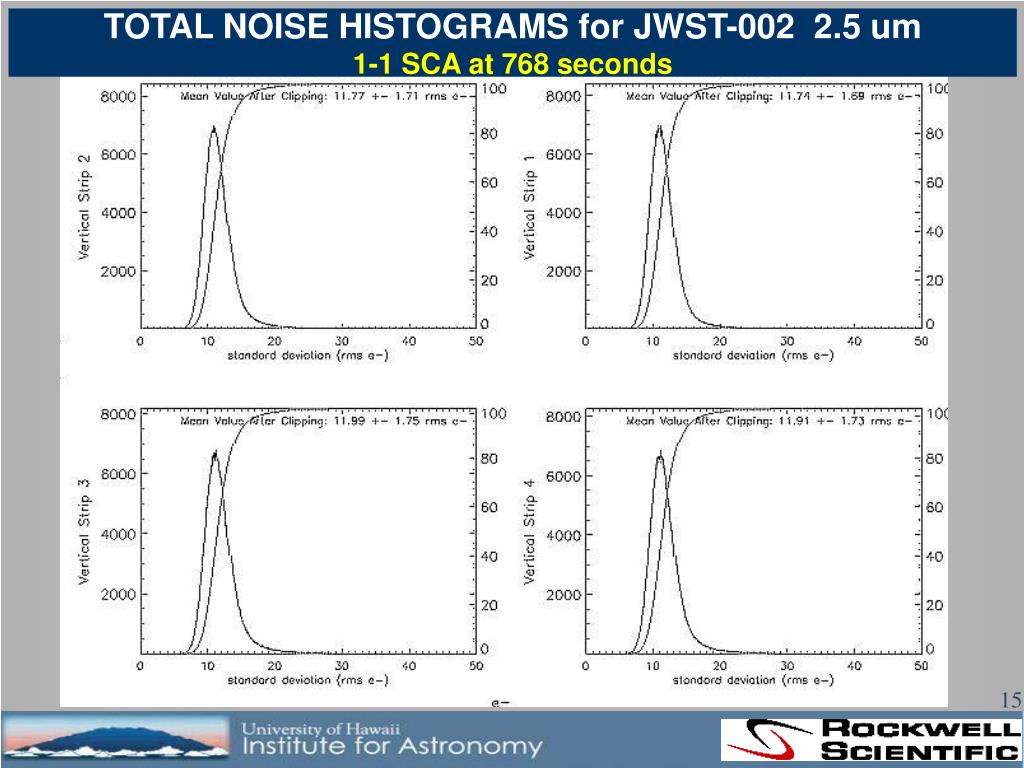

  15. TOTAL NOISE HISTOGRAMS for JWST-002 2.5 um 1-1 SCA at 768 seconds

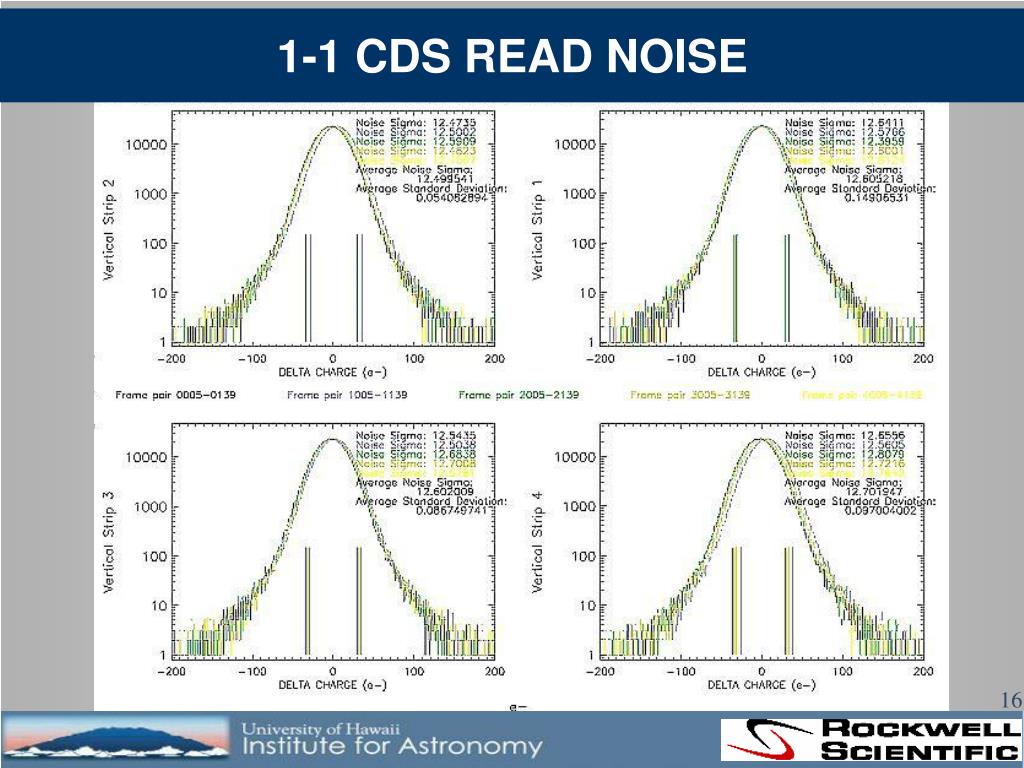

  16. 1-1 CDS READ NOISE

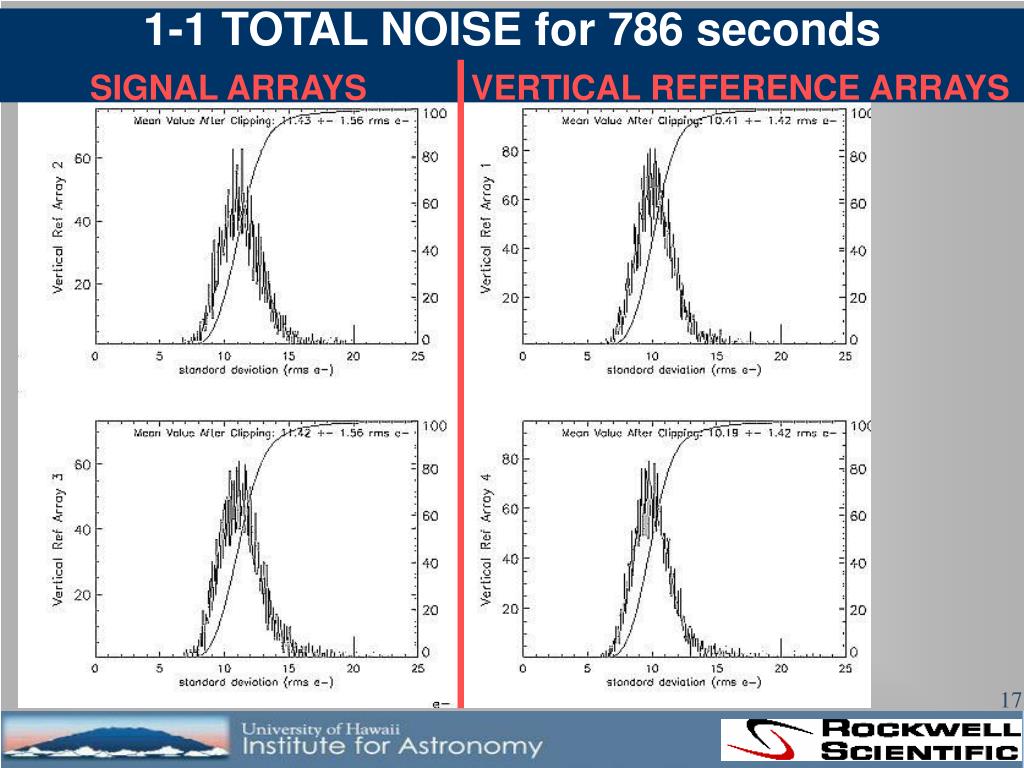

  17. 1-1 TOTAL NOISE for 786 secondsSIGNAL ARRAYS VERTICAL REFERENCE ARRAYS

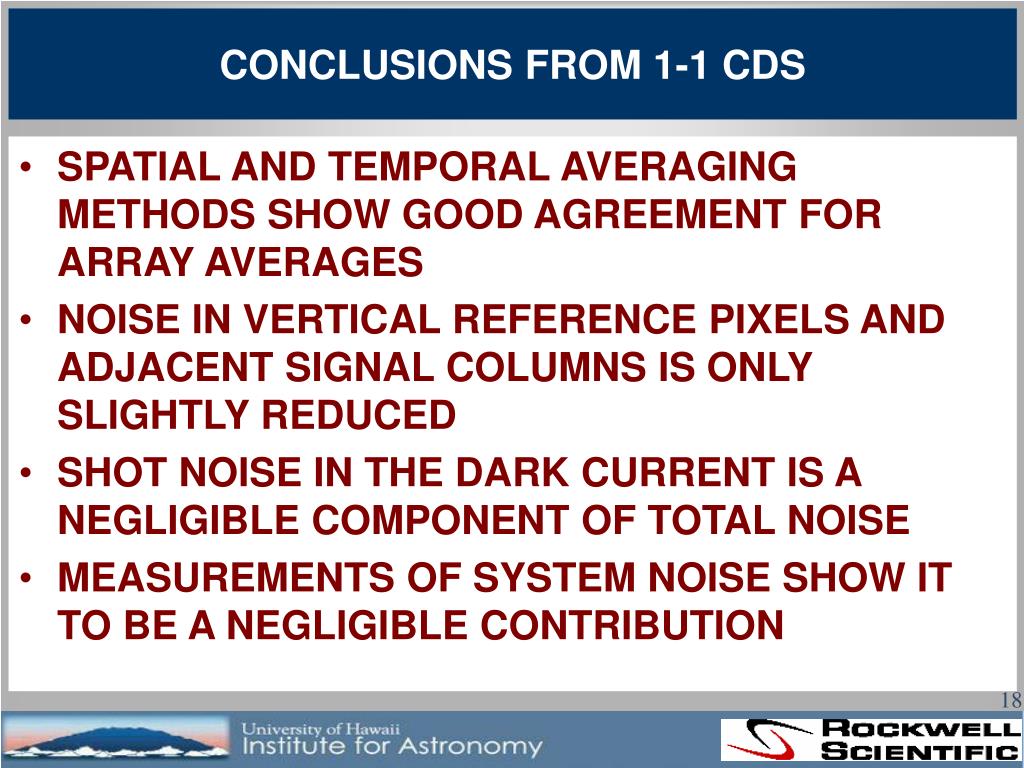

  18. SPATIAL AND TEMPORAL AVERAGING METHODS SHOW GOOD AGREEMENT FOR ARRAY AVERAGES NOISE IN VERTICAL REFERENCE PIXELS AND ADJACENT SIGNAL COLUMNS IS ONLY SLIGHTLY REDUCED SHOT NOISE IN THE DARK CURRENT IS A NEGLIGIBLE COMPONENT OF TOTAL NOISE MEASUREMENTS OF SYSTEM NOISE SHOW IT TO BE A NEGLIGIBLE CONTRIBUTION CONCLUSIONS FROM 1-1 CDS

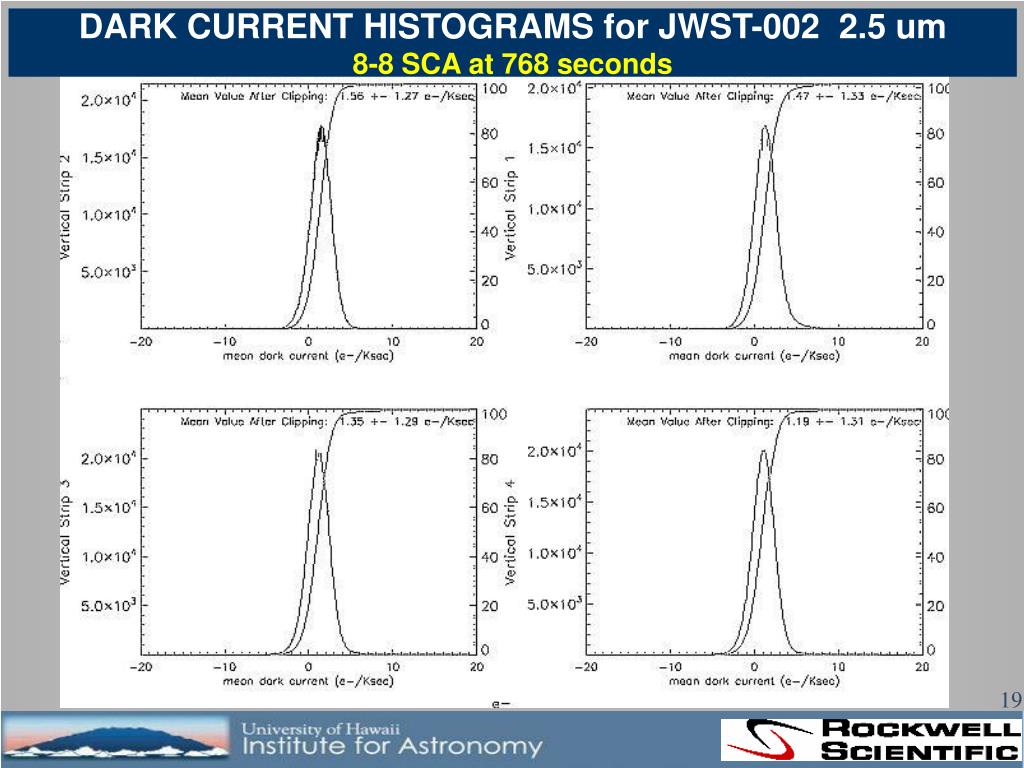

  19. DARK CURRENT HISTOGRAMS for JWST-002 2.5 um 8-8 SCA at 768 seconds

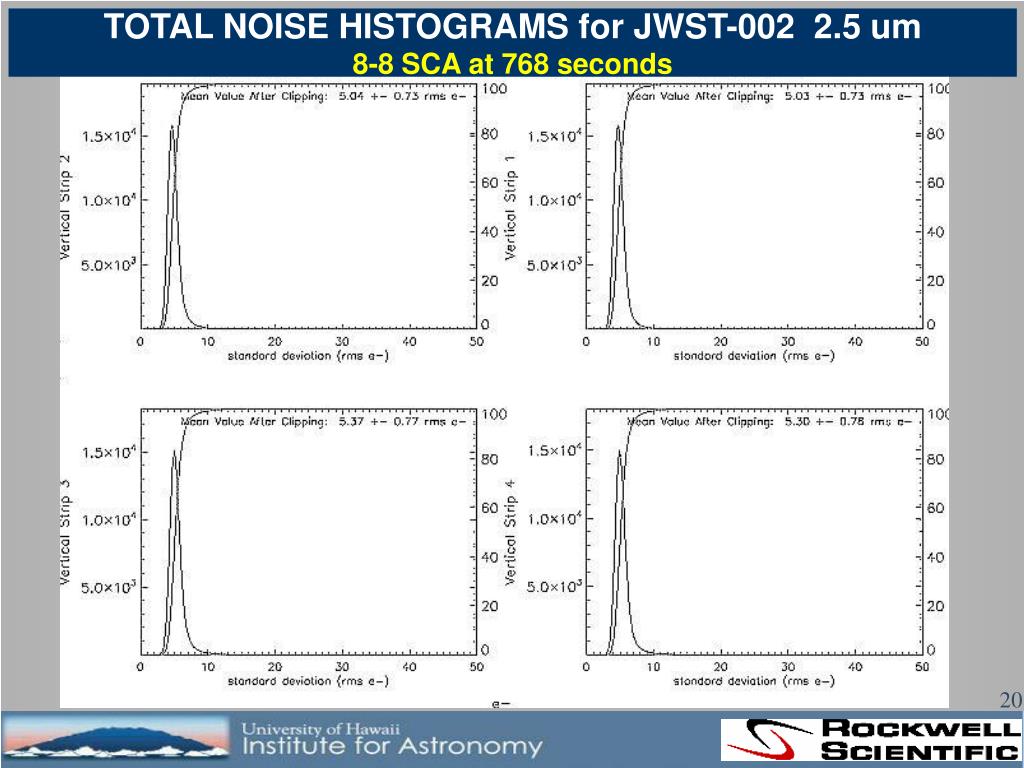

  20. TOTAL NOISE HISTOGRAMS for JWST-002 2.5 um 8-8 SCA at 768 seconds

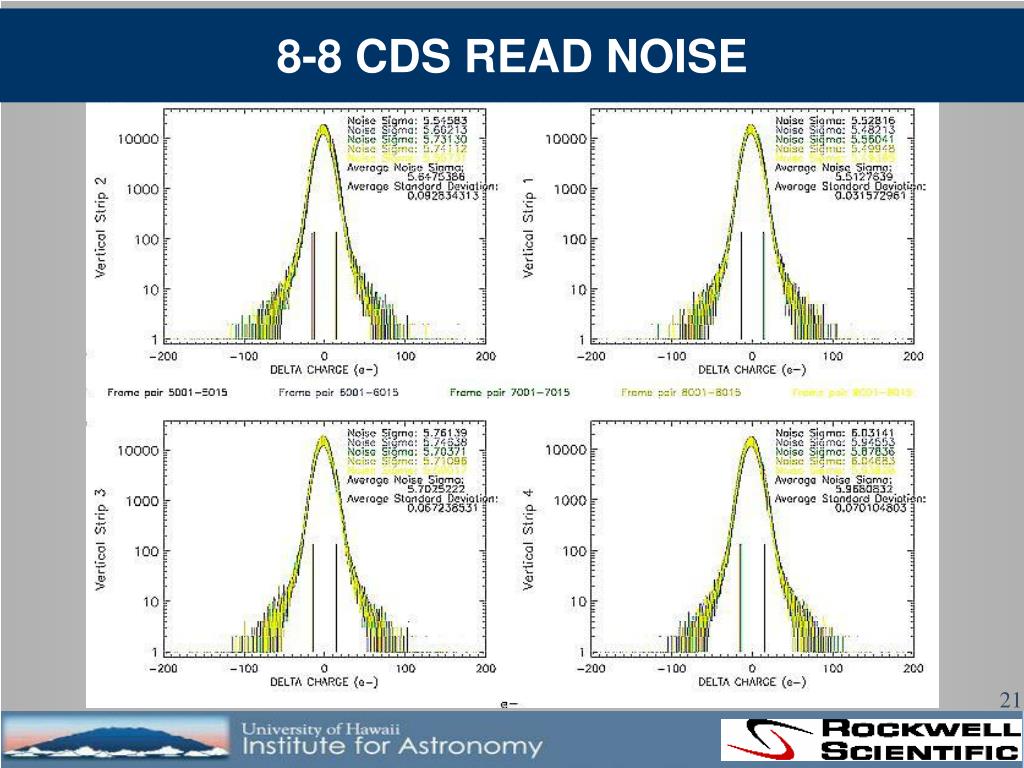

  21. 8-8 CDS READ NOISE

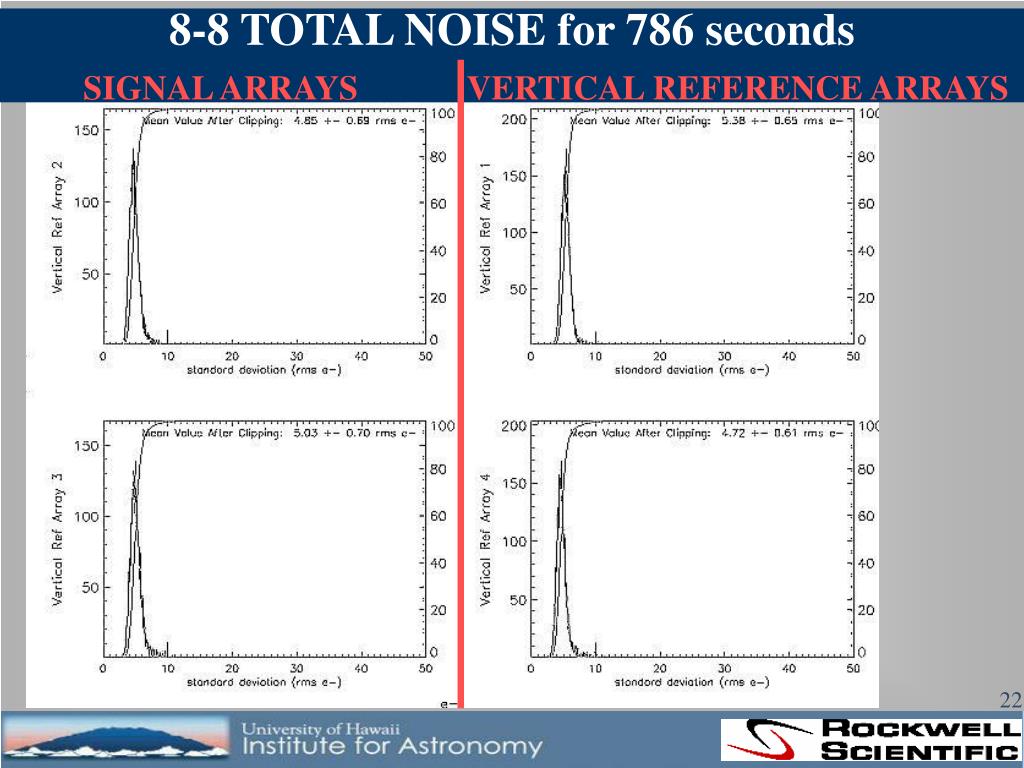

  22. 8-8 TOTAL NOISE for 786 secondsSIGNAL ARRAYS VERTICAL REFERENCE ARRAYS

  23. AT ~ 5.2 RMS e-, TOTAL 8–8 CDS OF MEETS NIRSPEC REQUIREMENT FOR BOTH DARK CURRENT AND TOTAL NOISE, SPATIAL AND TEMPORAL MEASUREMENTS ARE IN GOOD AGREEMENT TOTAL NOISE IN REFERENCE PIXELS AND AJACENT PIXELS IS ONLY SLIGHTLY LOWER THAN IN THE FULL BODY OF THE ARRAY 8-8 AVERAGE MEASUREMENTS

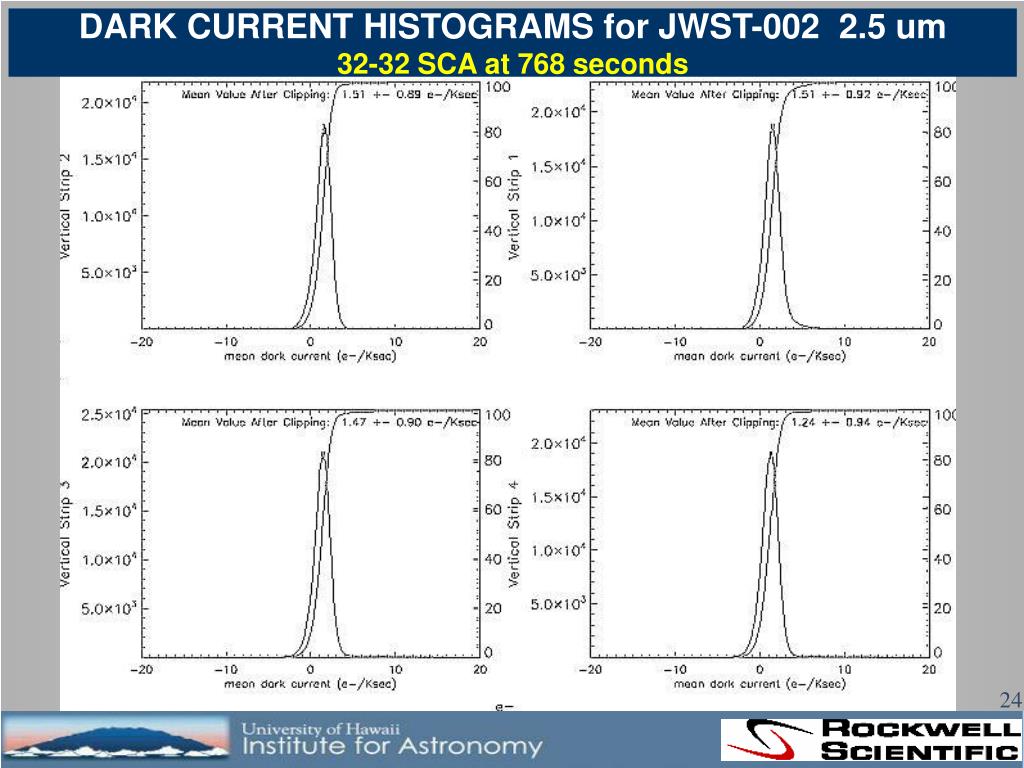

  24. DARK CURRENT HISTOGRAMS for JWST-002 2.5 um 32-32 SCA at 768 seconds

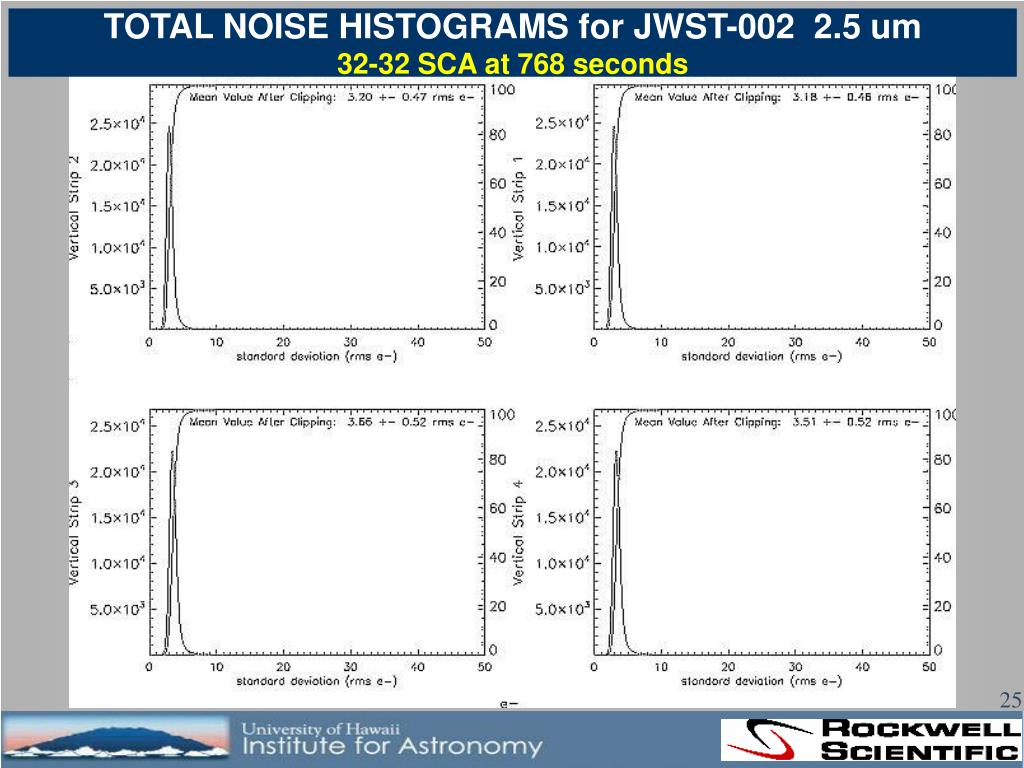

  25. TOTAL NOISE HISTOGRAMS for JWST-002 2.5 um 32-32 SCA at 768 seconds

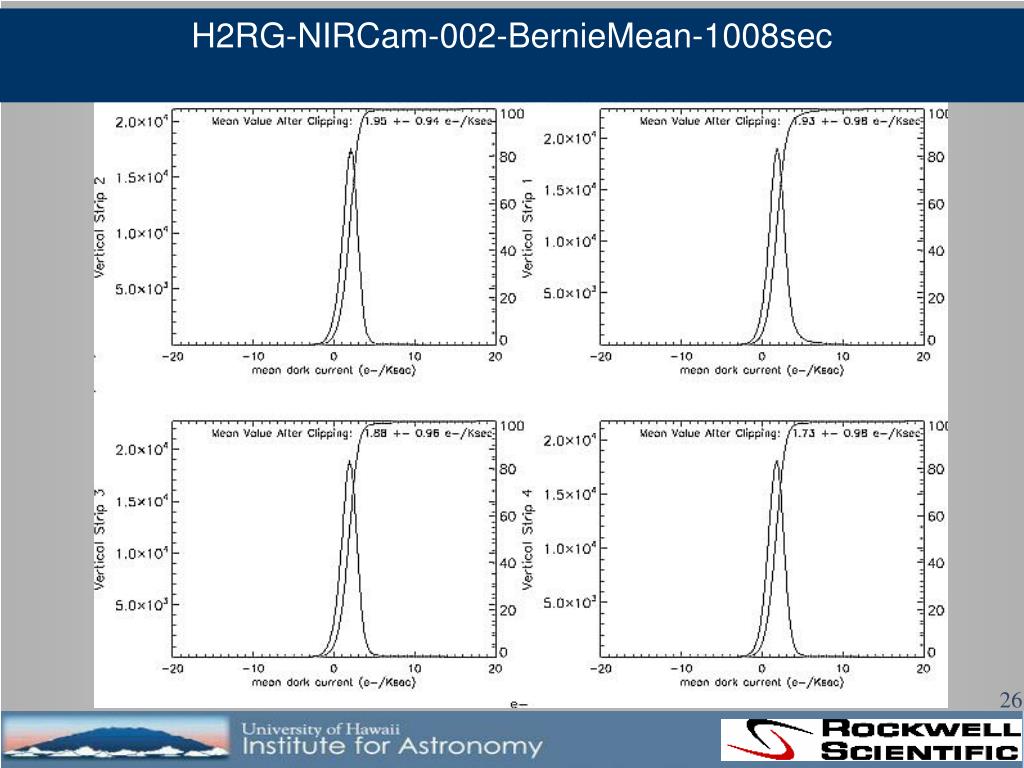

  26. H2RG-NIRCam-002-BernieMean-1008sec

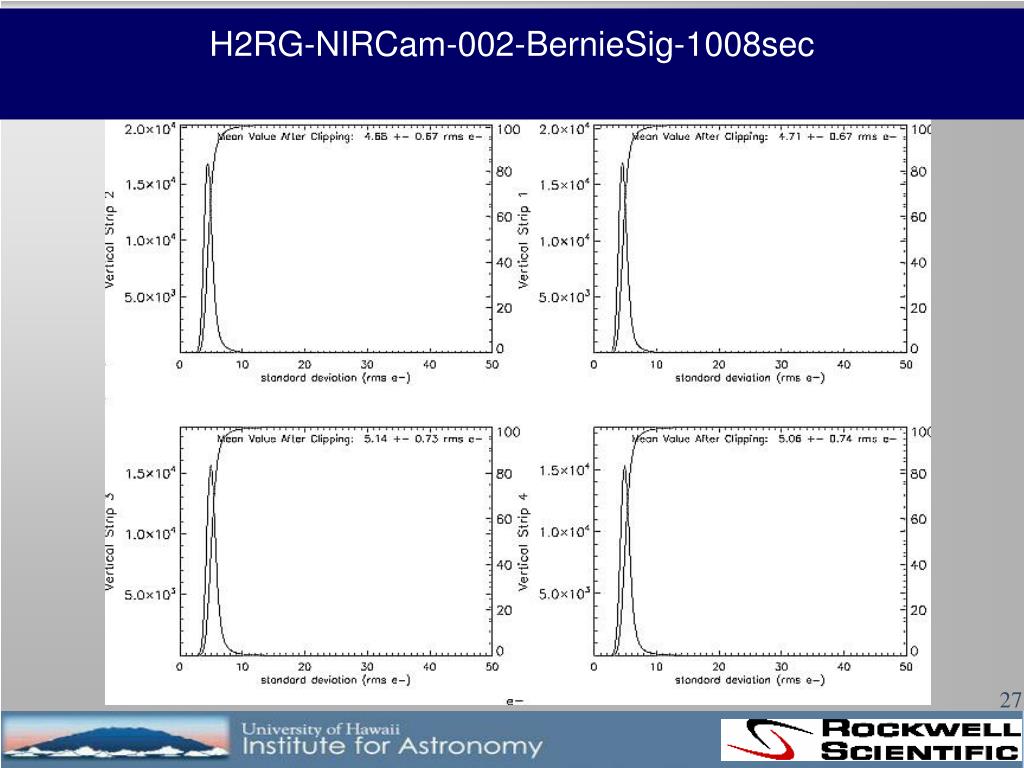

  27. H2RG-NIRCam-002-BernieSig-1008sec

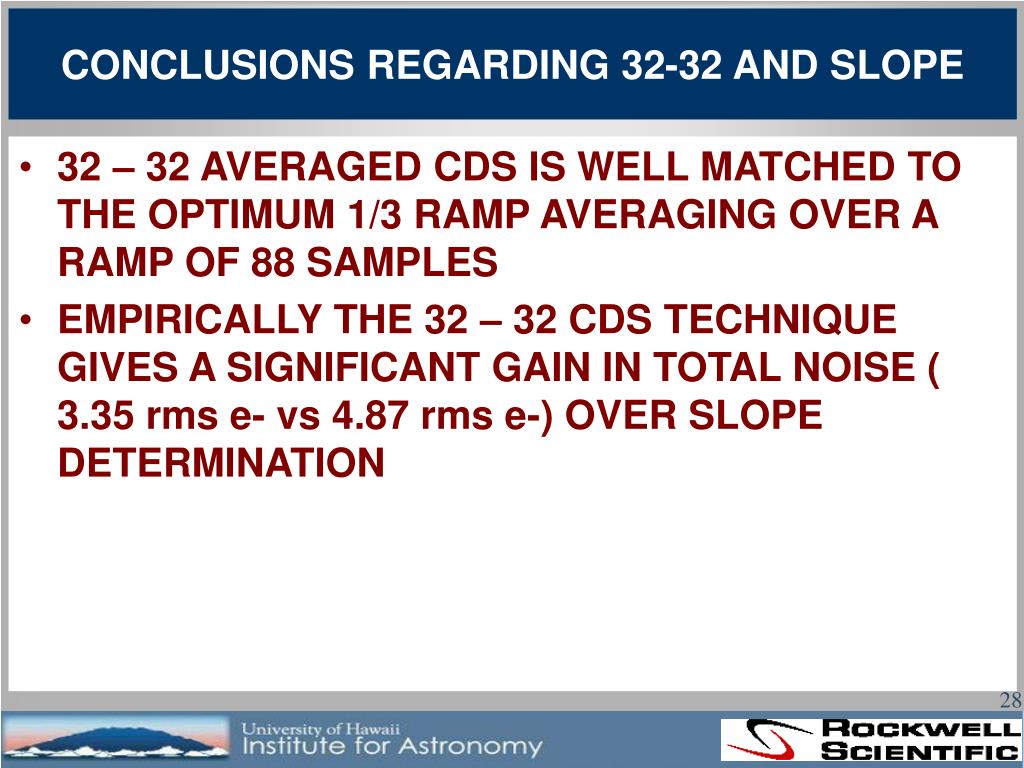

  28. 32 – 32 AVERAGED CDS IS WELL MATCHED TO THE OPTIMUM 1/3 RAMP AVERAGING OVER A RAMP OF 88 SAMPLES EMPIRICALLY THE 32 – 32 CDS TECHNIQUE GIVES A SIGNIFICANT GAIN IN TOTAL NOISE ( 3.35 rms e- vs 4.87 rms e-) OVER SLOPE DETERMINATION CONCLUSIONS REGARDING 32-32 AND SLOPE

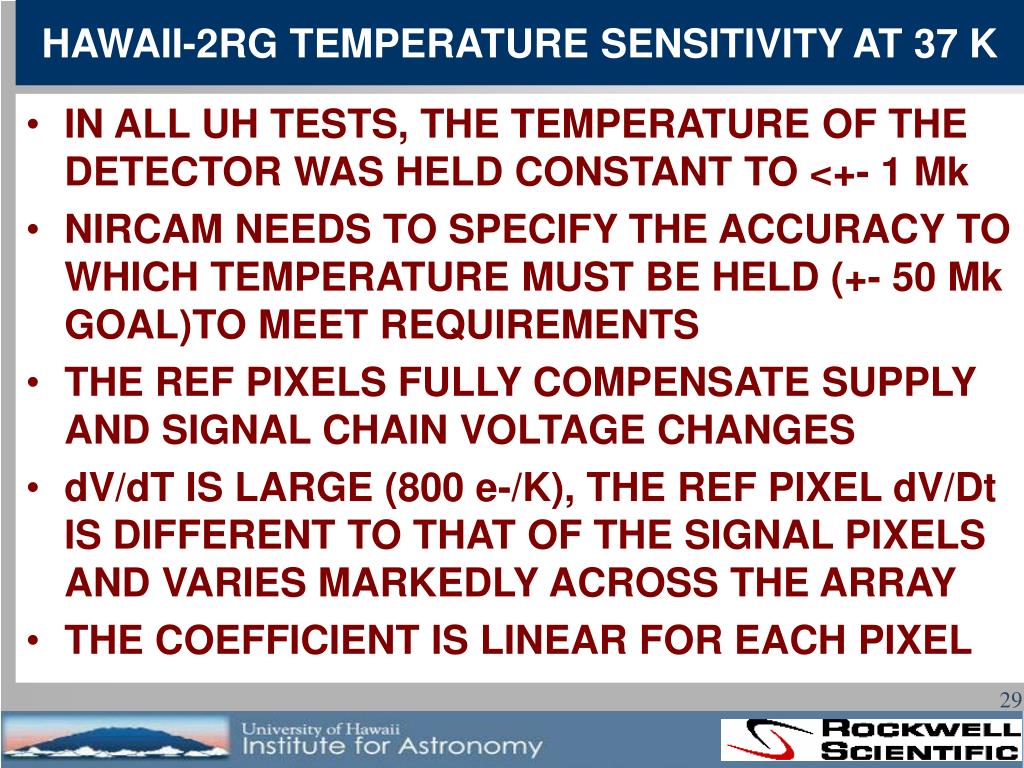

  29. IN ALL UH TESTS, THE TEMPERATURE OF THE DETECTOR WAS HELD CONSTANT TO <+- 1 Mk NIRCAM NEEDS TO SPECIFY THE ACCURACY TO WHICH TEMPERATURE MUST BE HELD (+- 50 Mk GOAL)TO MEET REQUIREMENTS THE REF PIXELS FULLY COMPENSATE SUPPLY AND SIGNAL CHAIN VOLTAGE CHANGES dV/dT IS LARGE (800 e-/K), THE REF PIXEL dV/Dt IS DIFFERENT TO THAT OF THE SIGNAL PIXELS AND VARIES MARKEDLY ACROSS THE ARRAY THE COEFFICIENT IS LINEAR FOR EACH PIXEL HAWAII-2RG TEMPERATURE SENSITIVITY AT 37 K

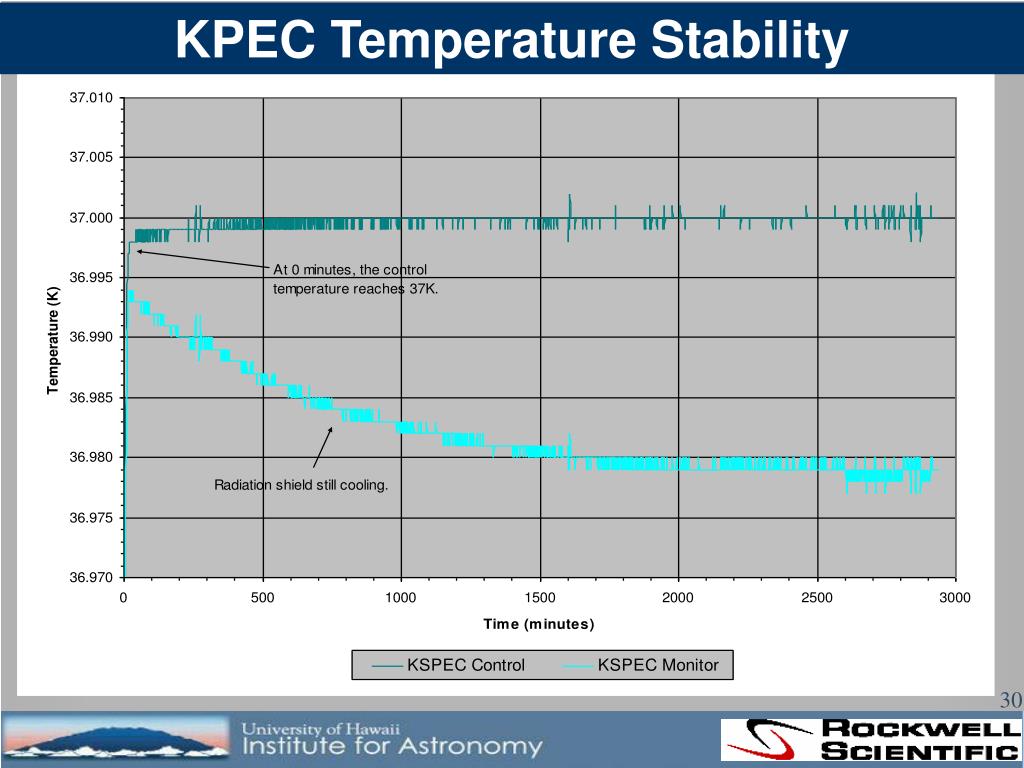

  30. KPEC Temperature Stability

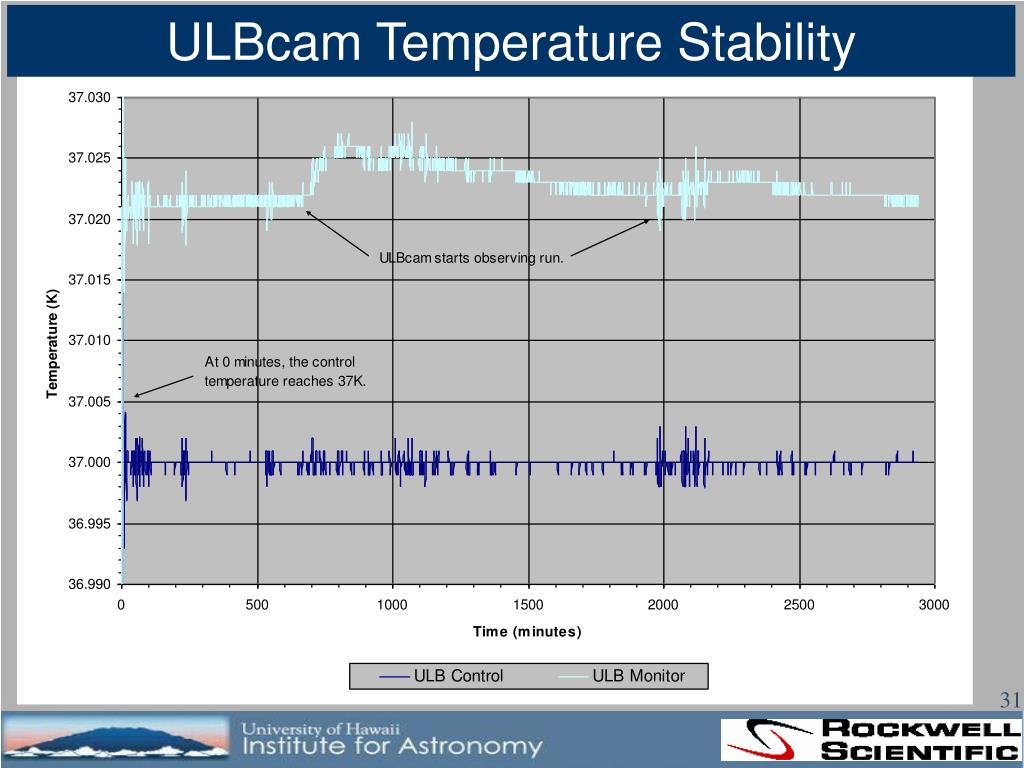

  31. ULBcam Temperature Stability

  32. Temperature Stability of 36 Ramp Data Cube

  33. THERMAL PROFILE of TEMPERATURE DRIFT TEST

  34. 100mK UP RAMP (36.95K to 37.05K)

  35. 100mK UP RAMP (36.95K to 37.05K)

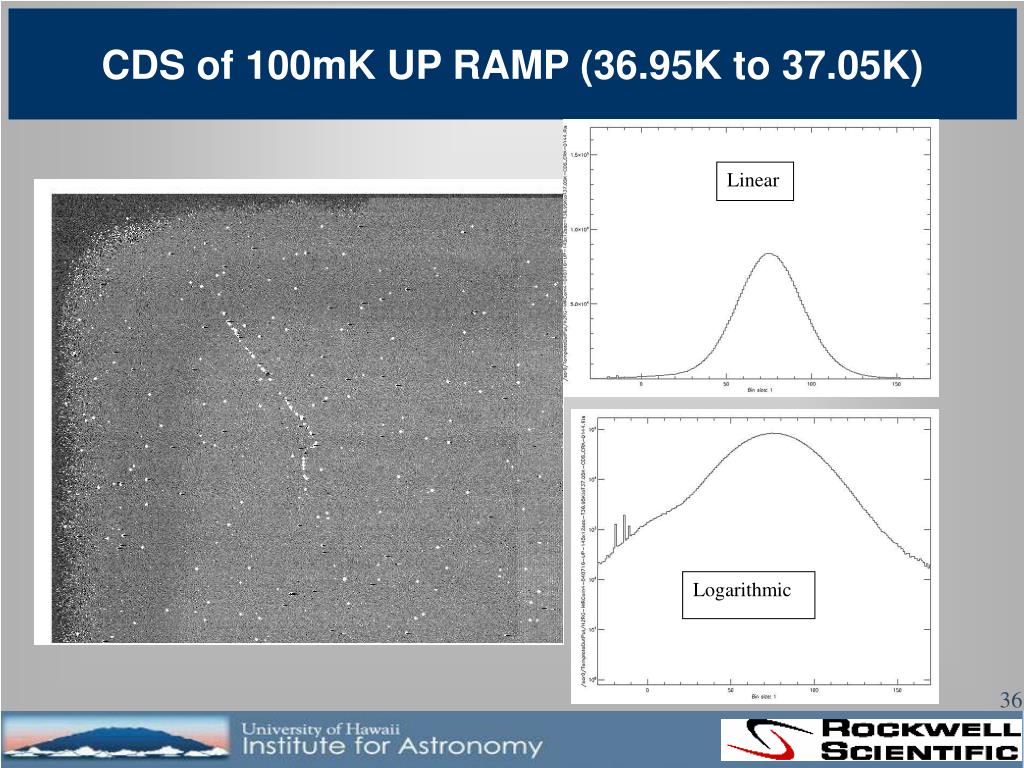

  36. CDS of 100mK UP RAMP (36.95K to 37.05K) Linear Logarithmic

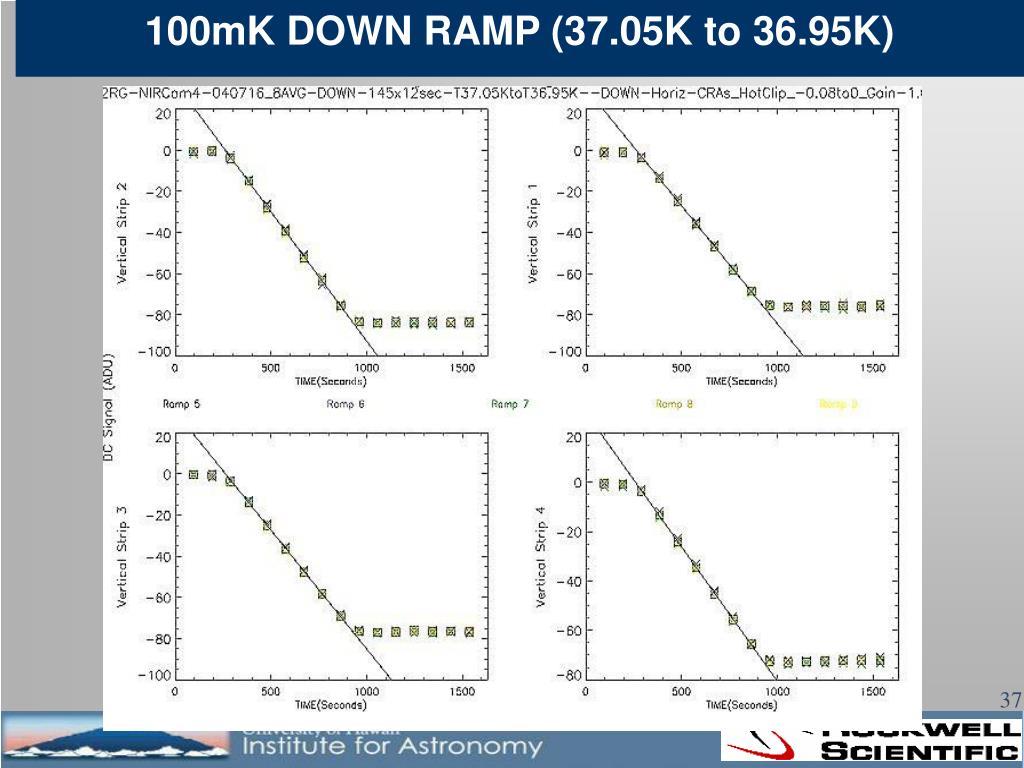

  37. 100mK DOWN RAMP (37.05K to 36.95K)

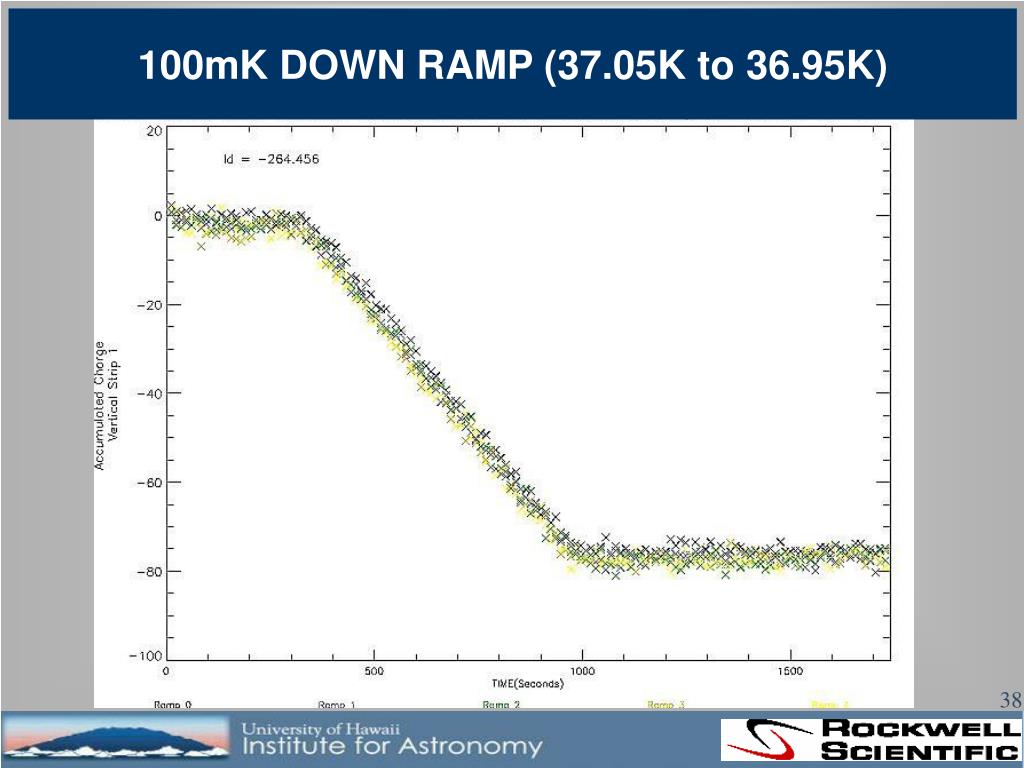

  38. 100mK DOWN RAMP (37.05K to 36.95K)

  39. CDS of 100mK DOWN RAMP (37.05K to 36.95K) Linear Logarithmic

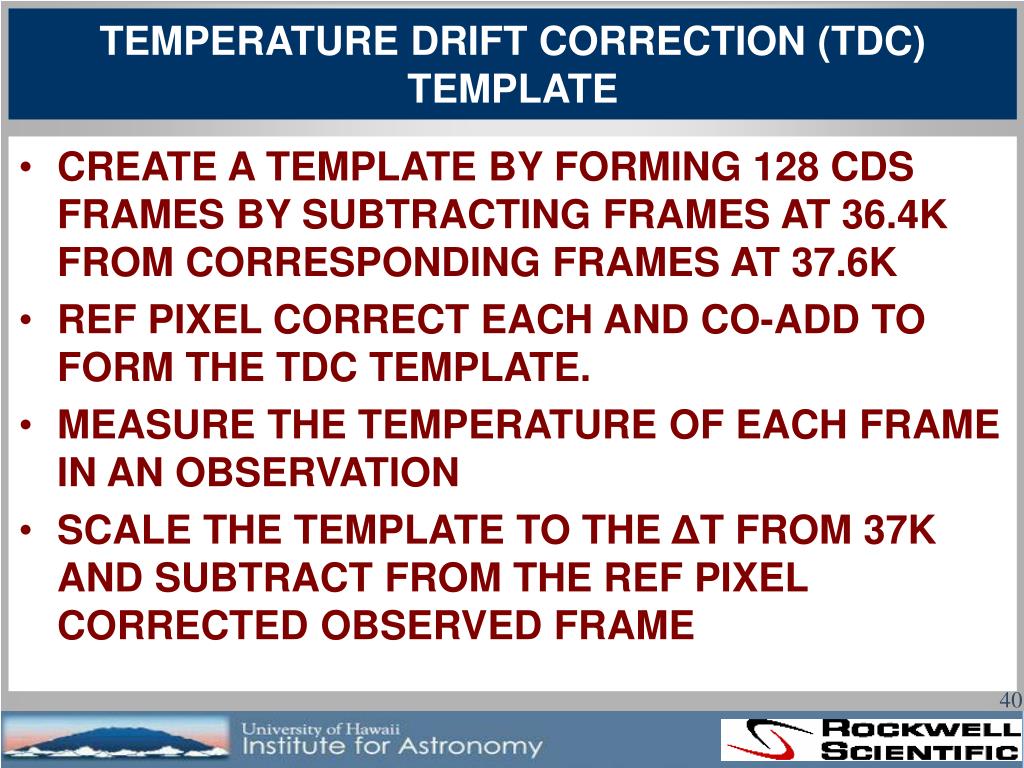

  40. CREATE A TEMPLATE BY FORMING 128 CDS FRAMES BY SUBTRACTING FRAMES AT 36.4K FROM CORRESPONDING FRAMES AT 37.6K REF PIXEL CORRECT EACH AND CO-ADD TO FORM THE TDC TEMPLATE. MEASURE THE TEMPERATURE OF EACH FRAME IN AN OBSERVATION SCALE THE TEMPLATE TO THE ΔT FROM 37K AND SUBTRACT FROM THE REF PIXEL CORRECTED OBSERVED FRAME TEMPERATURE DRIFT CORRECTION (TDC) TEMPLATE

  41. THERMAL PROFILE of TEMPERATURE DRIFT CORRECTION

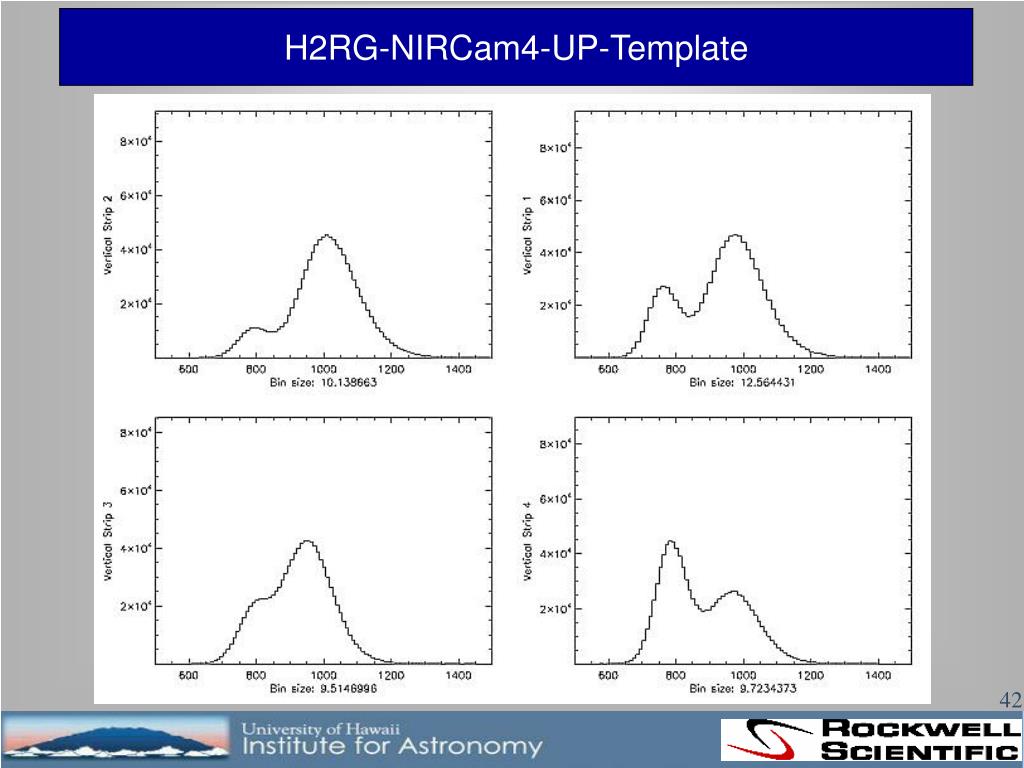

  42. H2RG-NIRCam4-UP-Template

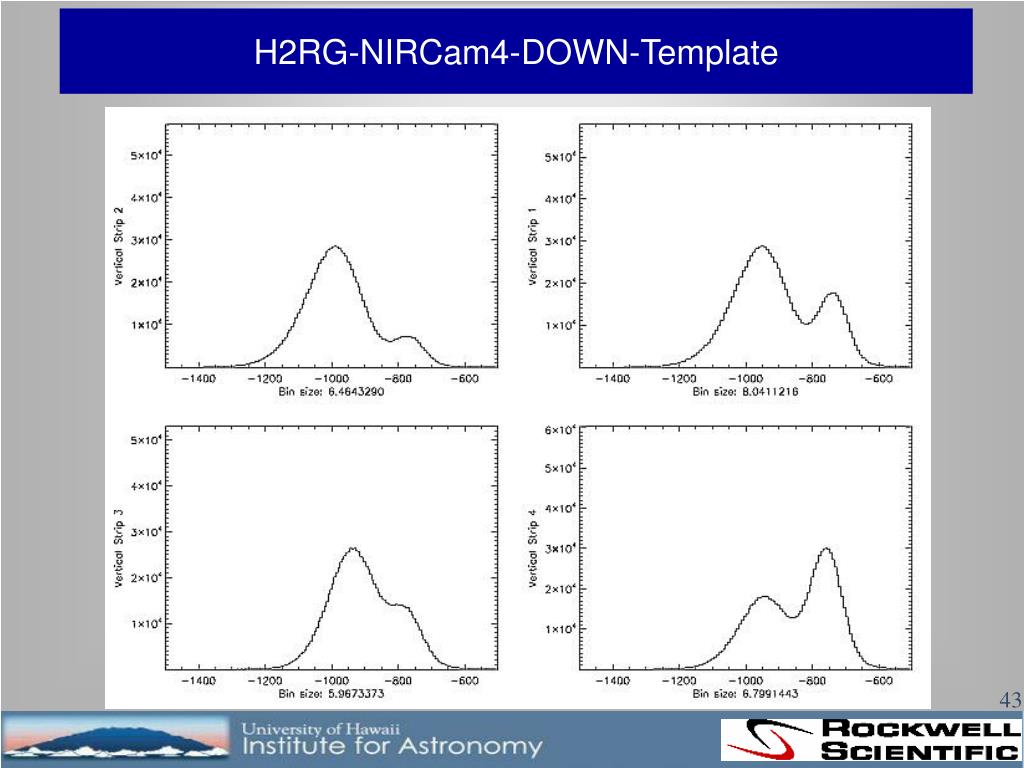

  43. H2RG-NIRCam4-DOWN-Template

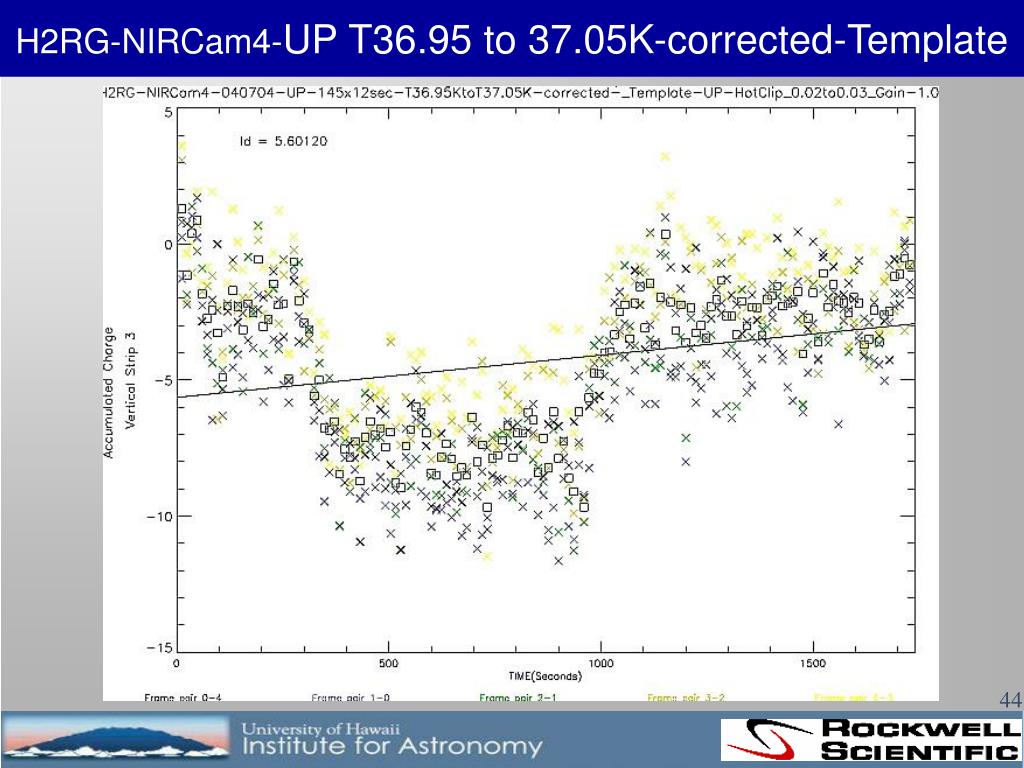

  44. H2RG-NIRCam4-UP T36.95 to 37.05K-corrected-Template

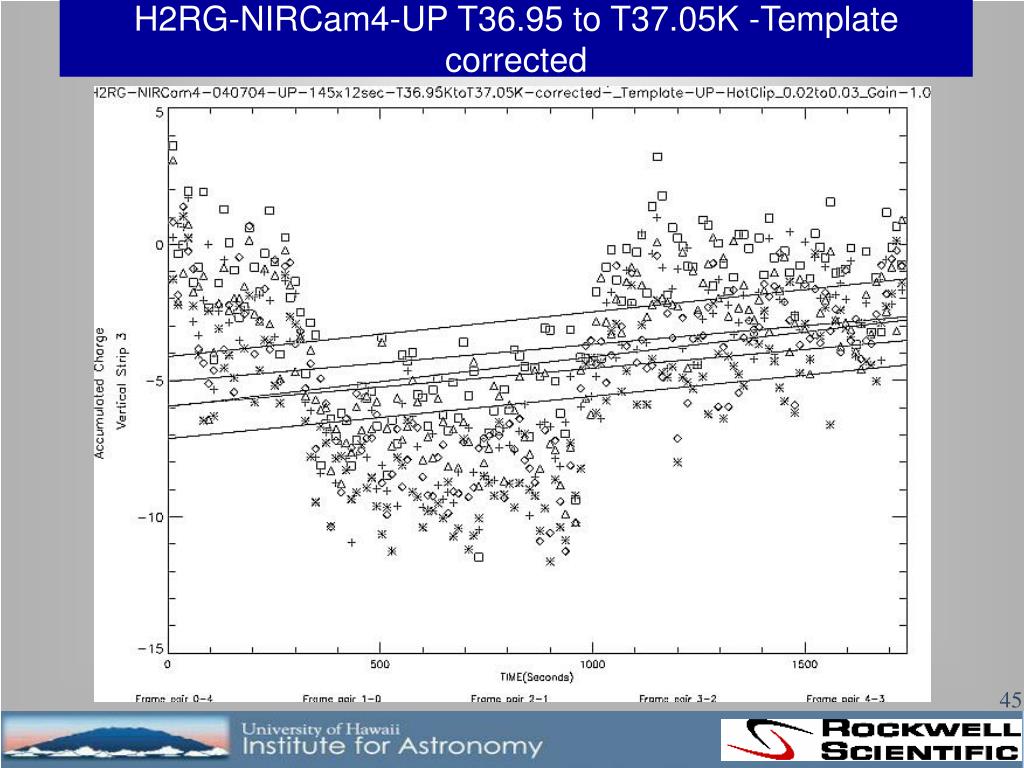

  45. H2RG-NIRCam4-UP T36.95 to T37.05K -Template corrected

  46. CDS of 100mK UP RAMP (36.95K to 37.05K) Linear Logarithmic

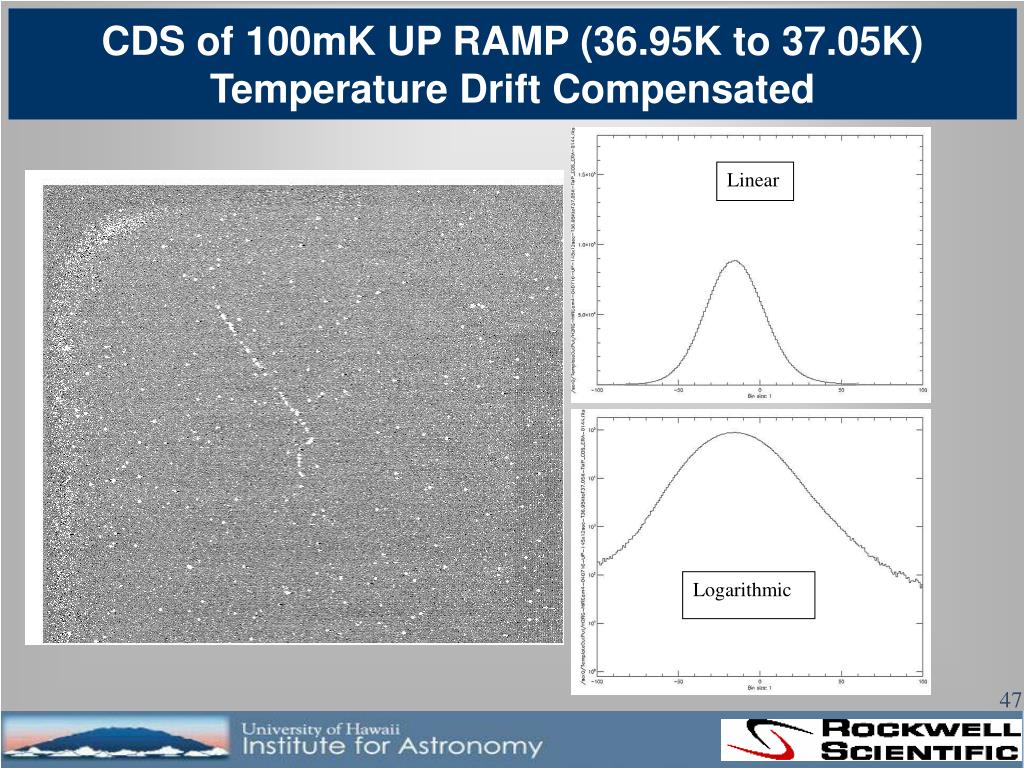

  47. CDS of 100mK UP RAMP (36.95K to 37.05K)Temperature Drift Compensated Linear Logarithmic

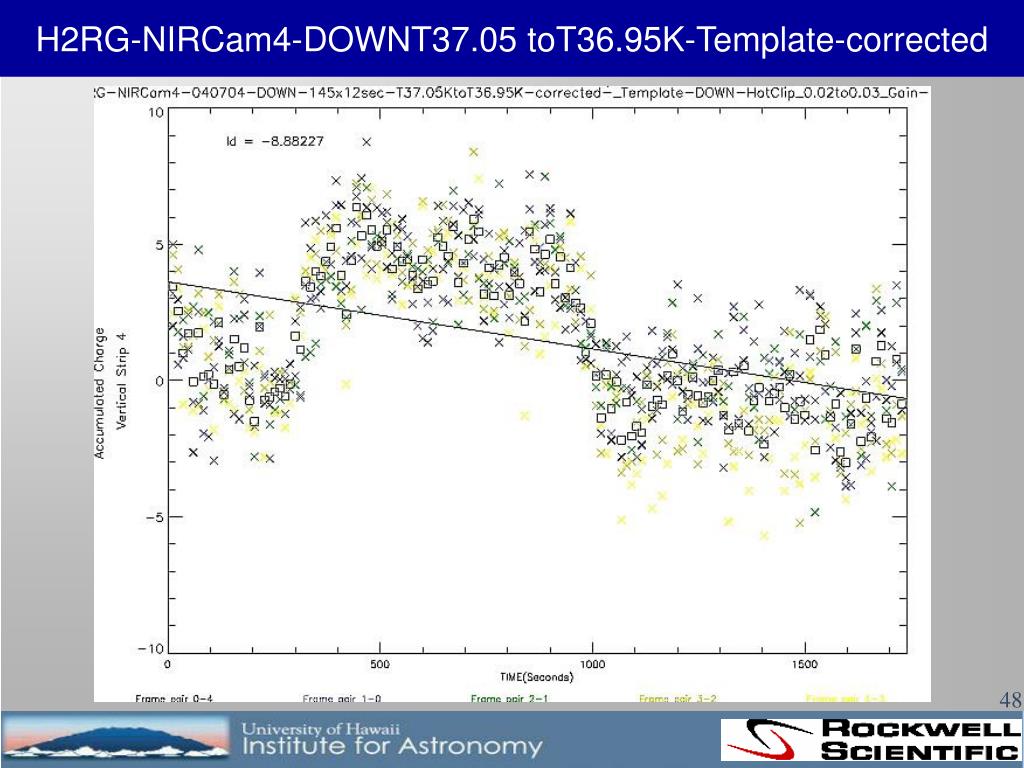

  48. H2RG-NIRCam4-DOWNT37.05 toT36.95K-Template-corrected

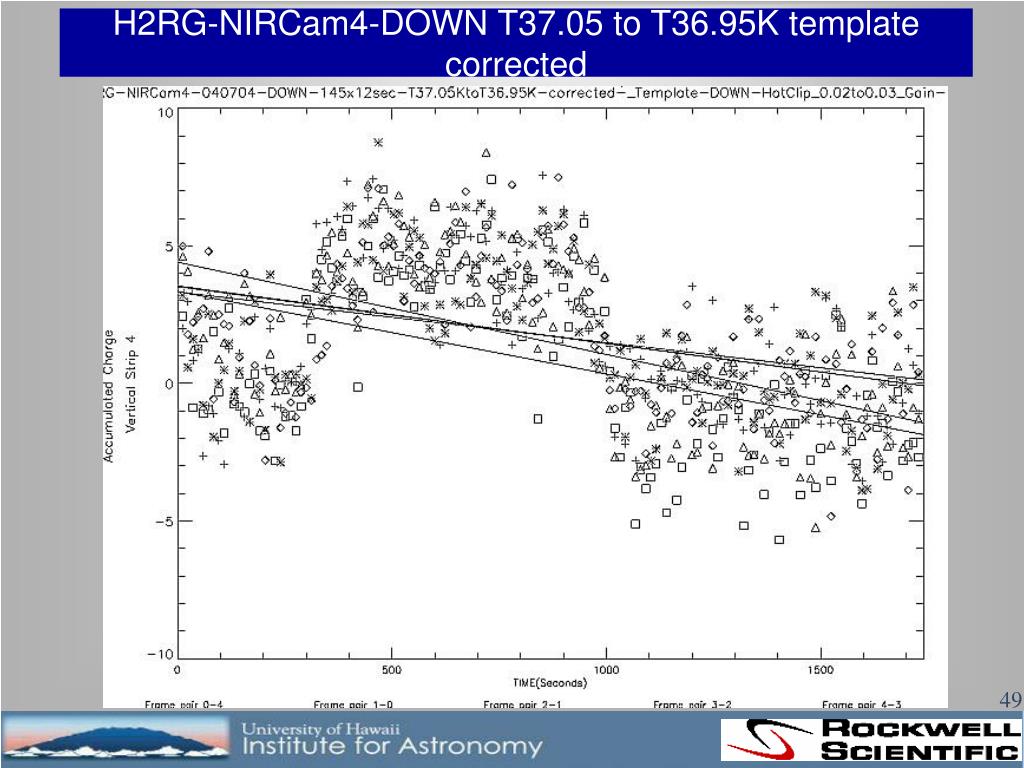

  49. H2RG-NIRCam4-DOWN T37.05 to T36.95K template corrected

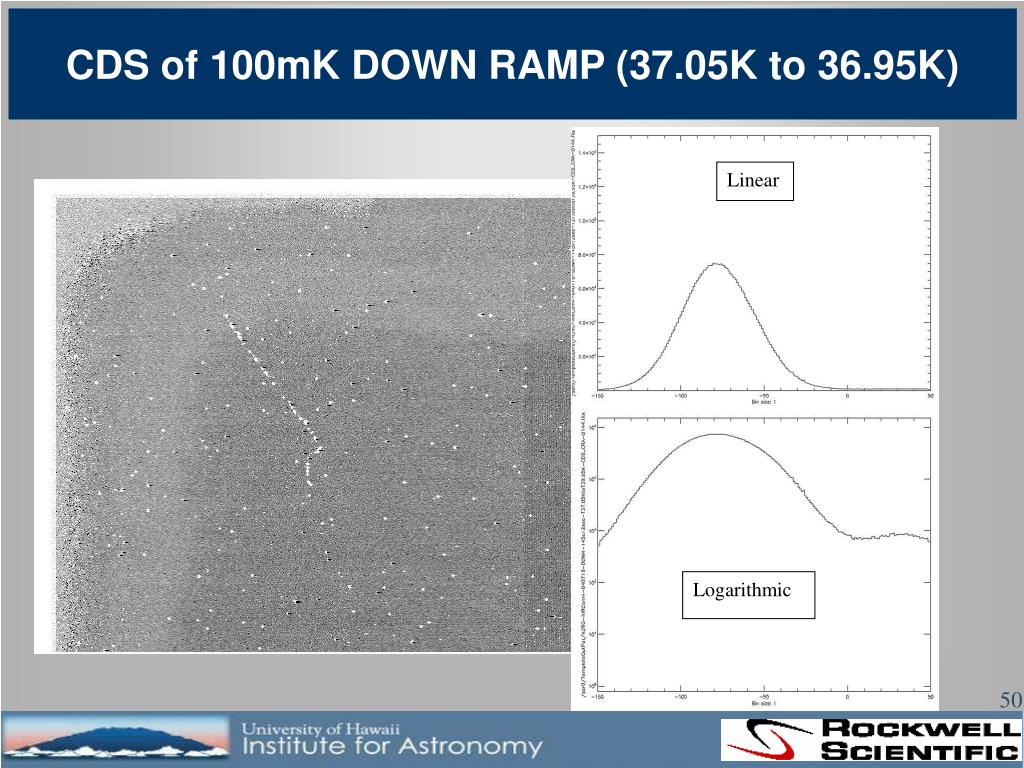

  50. CDS of 100mK DOWN RAMP (37.05K to 36.95K) Linear Logarithmic
