  1. INTRODUCTION A LA TECHNOLOGIE DU BATIMENT ELECTRICITECOURANTS FAIBLES

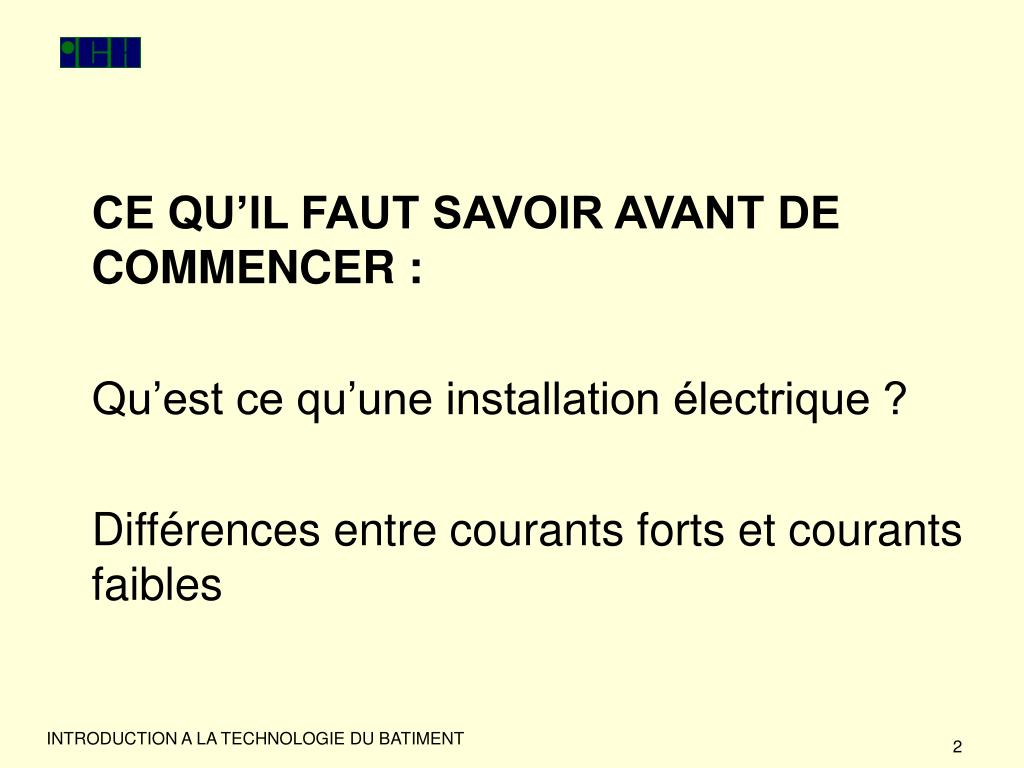

  2. CE QU’IL FAUT SAVOIR AVANT DE COMMENCER : Qu’est ce qu’une installation électrique ? Différences entre courants forts et courants faibles INTRODUCTION A LA TECHNOLOGIE DU BATIMENT

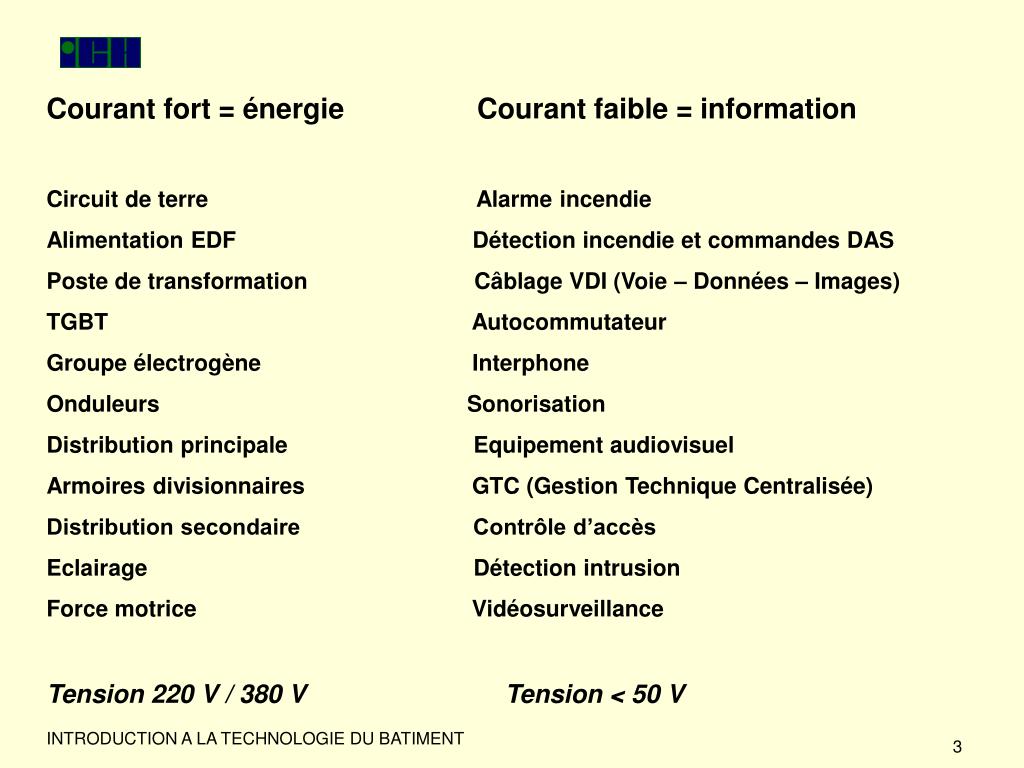

  3. Courant fort = énergie Courant faible = information Circuit de terre Alarme incendie Alimentation EDF Détection incendie et commandes DAS Poste de transformation Câblage VDI (Voie – Données – Images) TGBT Autocommutateur Groupe électrogène Interphone Onduleurs Sonorisation Distribution principale Equipement audiovisuel Armoires divisionnaires GTC (Gestion Technique Centralisée) Distribution secondaire Contrôle d’accès Eclairage Détection intrusion Force motrice Vidéosurveillance Tension 220 V / 380 V Tension < 50 V INTRODUCTION A LA TECHNOLOGIE DU BATIMENT

  4. L’information Oui/non peu d’info fiable GTB Standardisée ex l’heure Codée informatique Analogique simple la voie complexe image et son INTRODUCTION A LA TECHNOLOGIE DU BATIMENT

  5. Eléments constitutifs d’une installation Télécommunication Câblage V.D.I /Téléphonie /Interphonie /Appel malade /Recherche de personne Sûreté – sécurité Alarmes techniques/Système de Sécurité Incendie/Contrôle des accès/ Détection d’intrusion/Vidéosurveillance Gestion technique GTB – GTC et automatisme/Domotique Audio - vidéo Sonorisation/Equipement audiovisuel Distribution de l’heure INTRODUCTION A LA TECHNOLOGIE DU BATIMENT

  6. ci Terre commune Indépendante INTRODUCTION A LA TECHNOLOGIE DU BATIMENT

  7. Télécommunication A) moyen de transports Le câble cuivre coaxial/paires torsadées La fibre optique La radio/Le courant porteur INTRODUCTION A LA TECHNOLOGIE DU BATIMENT

  8. Informatique B)la forme des réseaux Bus/étoile/anneaux Centrale/Baie de brassage/Terminaux Simple serveur Salle blanche INTRODUCTION A LA TECHNOLOGIE DU BATIMENT

  9. La téléphonie autocom INTRODUCTION A LA TECHNOLOGIE DU BATIMENT

  10. INTRODUCTION A LA TECHNOLOGIE DU BATIMENT

  11. Un peu de technologie de l’info De ….. A ….. la téléphonie sur ip Info: le bit Codage: octets=8 bits permet 256 caractères Paquets avec leur adresse étiquette (bagage aéroports courrier postal) 1 61 06 23 123 005 INTRODUCTION A LA TECHNOLOGIE DU BATIMENT

  12. L’interphonie A l’échelle locale C’est un réseau téléphonique intérieur permettant : -La communication d’une pièce à l’autre -La communication entre 2 personnes d’un même immeuble -La communication entre un appartement et son hall d’entrée INTRODUCTION A LA TECHNOLOGIE DU BATIMENT

  13. Système VIGIK Les résidents ou personnes autorisées accèdent à leurs entrées grâce à une clé de proximité "intelligente" qui contient : -Le numéro de la clé et le nom de la personne. - Les accès autorisés et notamment les codes de services pour les intervenants extérieurs (EDF, La Poste…). -Le début et la fin de validité. -Les tranches horaires journalières et hebdomadaires. -Un message d'annulation de clé, etc. INTRODUCTION A LA TECHNOLOGIE DU BATIMENT

  14. Contrôle d’accès Basé sur le principe d’une clé électronique ou d’un badge, il permet de définir pour chacun des utilisateurs des droits d’accès aux différents sites ou locaux contrôlés. Le système est capable de restituer un historique des passages et des refus d’accès. INTRODUCTION A LA TECHNOLOGIE DU BATIMENT

  15. Le Système de Sécurité Incendie (SSI) est constitué de l'ensemble des matériels servant à collecter toutes les informations ou ordres liés à la seule sécurité incendie, à les traiter et à effectuer les actions nécessaires à la mise en sécurité de l'établissement. Les SSI sont composés d'un système : -de détection, -de traitement des informations, -d'alarmes -de mise en sécurité du bâtiment. . INTRODUCTION A LA TECHNOLOGIE DU BATIMENT

  16. La GTB ou GTC est l’outil d'aide pour exploiter les immeubles dont le niveau technique est élevé. La Gestion Technique du Bâtiment (GTB) possède une interface plus conviviale que la Gestion Technique Centralisée (GTC) mais leur fonctionnalités sont identiques. Elle permet : - de regrouper toutes les informations qui participent au process du bâtiment. -de mémoriser les évènements caractéristiques : -Alarmes techniques/défaut -comptage (économie d'énergie) INTRODUCTION A LA TECHNOLOGIE DU BATIMENT

  17. Info/commande à tous les niveaux -appareil -boitier de commande -armoire de commande -GTB/GTC INTRODUCTION A LA TECHNOLOGIE DU BATIMENT

  18. Par un individu Automatique GTC Réception Traitement d’info Électronique embarquée Capteur d’info Capteur d’info Traitement d’info Action Retour action INTRODUCTION A LA TECHNOLOGIE DU BATIMENT

  19. Un bureau -façade store solaire /occultation Position Soleil -thermostat ambiance Température intérieure -indicateur de présence Oui/Non -indicateur de fluide Température EC EF A l’échelle locale je pilote -la modification de position des stores -l’apport de froid et de chaud A l’échelle bâtiment -le débit et la température de EC EF INTRODUCTION A LA TECHNOLOGIE DU BATIMENT
