  1. 第7章　输出设备 讲师：田家华 显卡 7.1 显示器 打印机 7.2 7.3 本章要点

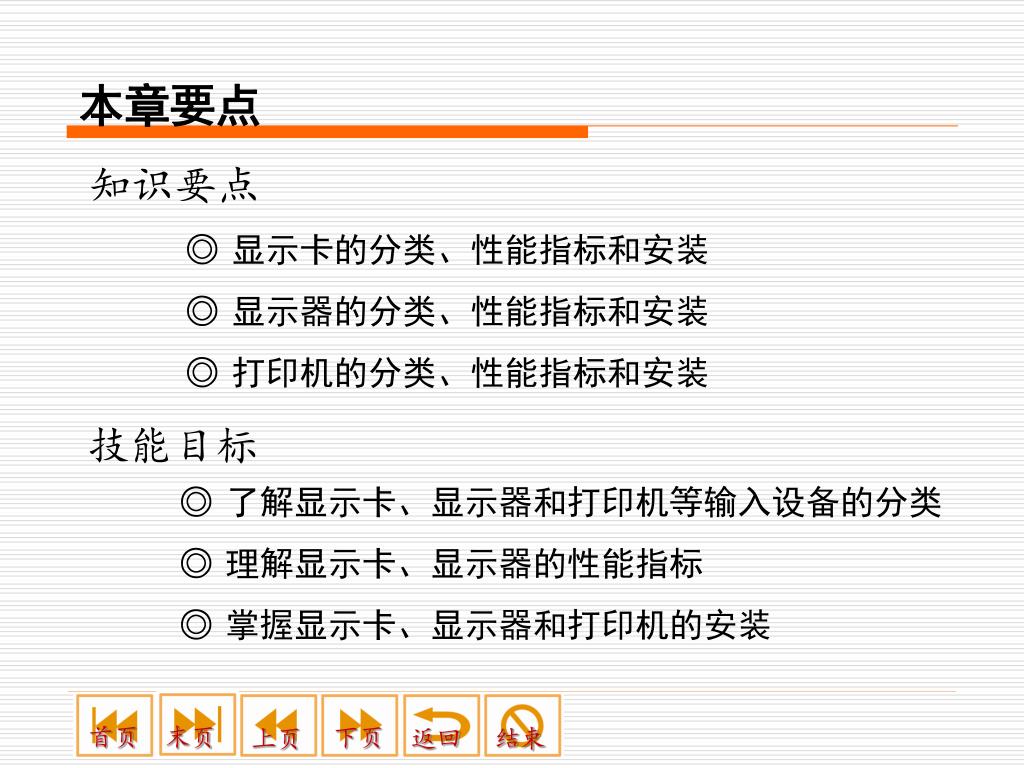

  2. 本章要点 知识要点 ◎ 显示卡的分类、性能指标和安装 ◎ 显示器的分类、性能指标和安装 ◎ 打印机的分类、性能指标和安装 技能目标 ◎ 了解显示卡、显示器和打印机等输入设备的分类 ◎ 理解显示卡、显示器的性能指标 ◎ 掌握显示卡、显示器和打印机的安装

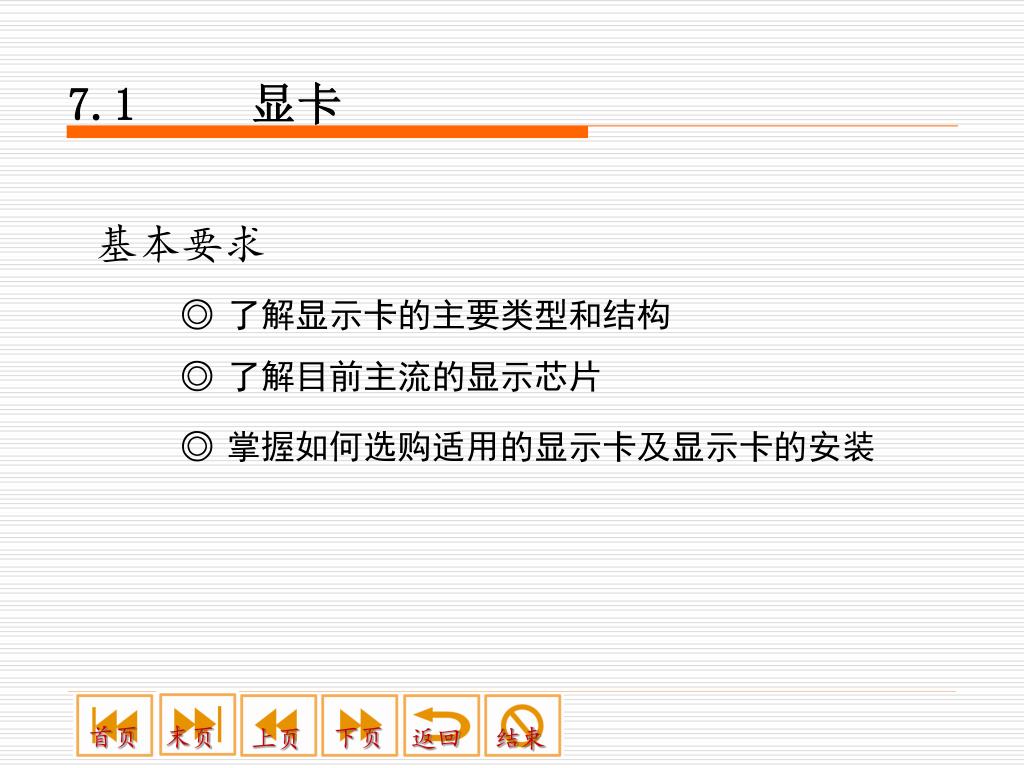

  3. 7.1 显卡 基本要求 ◎ 了解显示卡的主要类型和结构 ◎ 了解目前主流的显示芯片 ◎ 掌握如何选购适用的显示卡及显示卡的安装

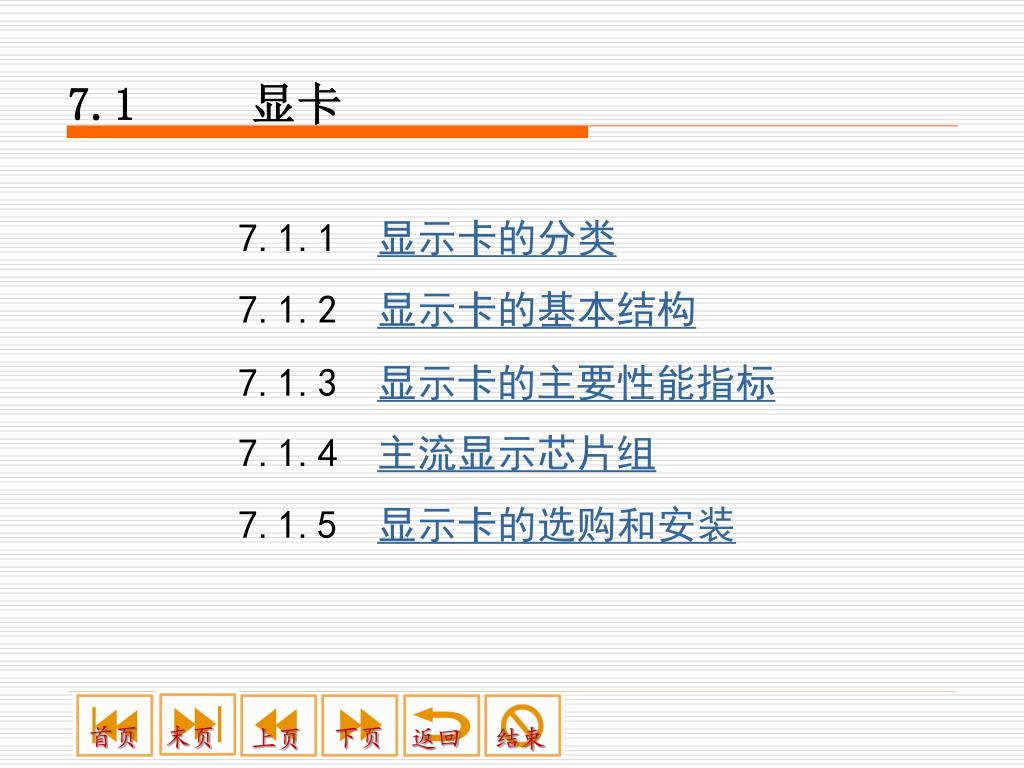

  4. 7.1 显卡 7.1.1显示卡的分类 7.1.2显示卡的基本结构 7.1.3显示卡的主要性能指标 7.1.4主流显示芯片组 7.1.5显示卡的选购和安装

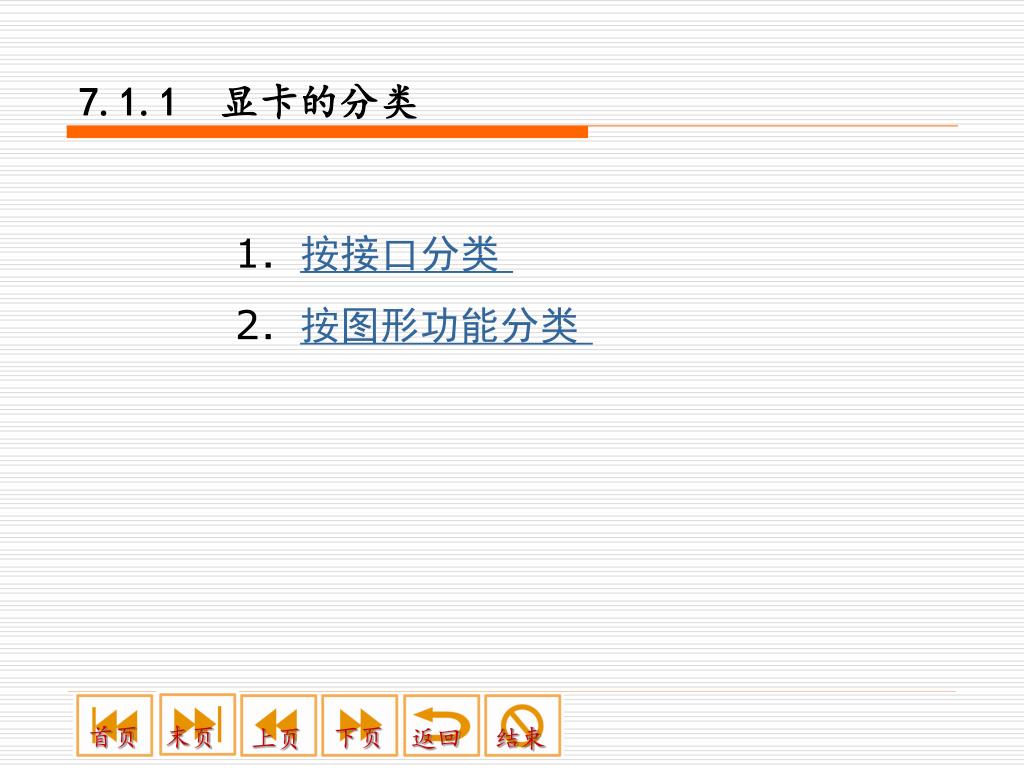

  5. 7.1.1 显卡的分类 1．按接口分类 2．按图形功能分类

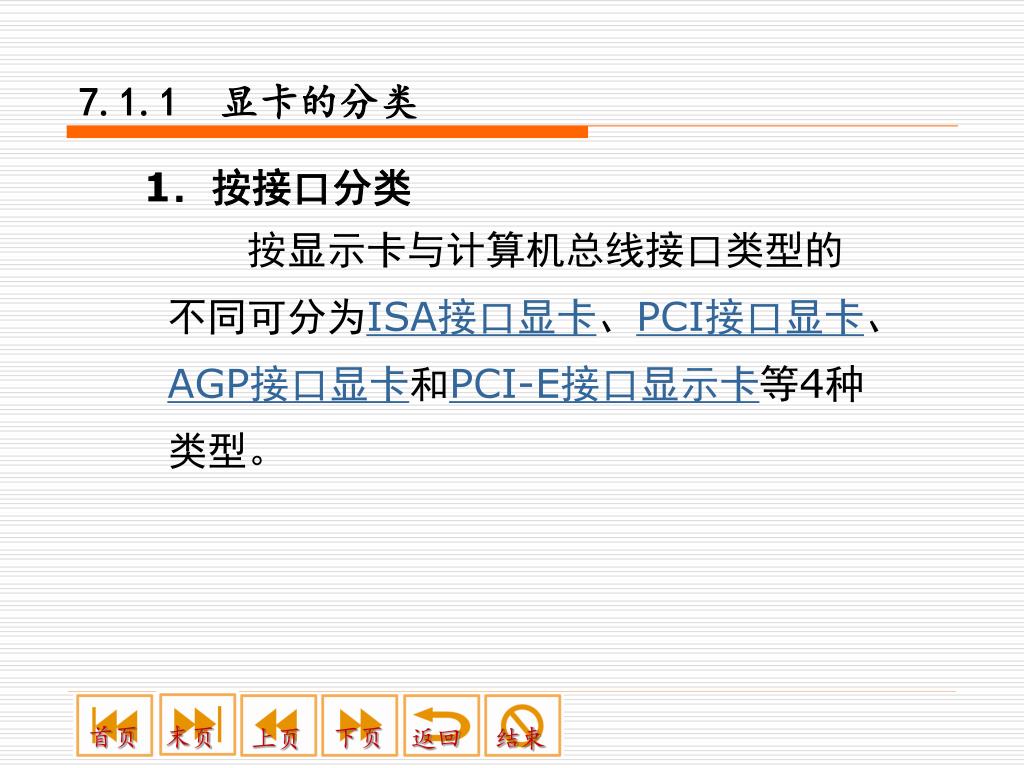

  6. 7.1.1 显卡的分类 1．按接口分类 　　按显示卡与计算机总线接口类型的不同可分为ISA接口显卡、PCI接口显卡、AGP接口显卡和PCI-E接口显示卡等4种类型。

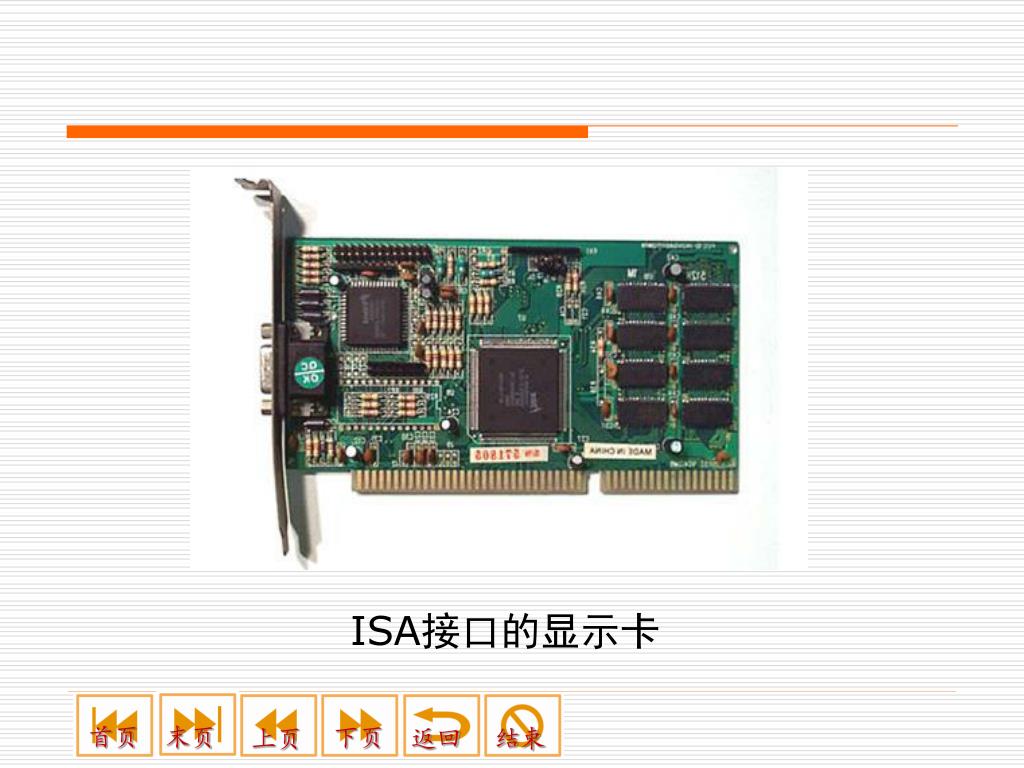

  7. ISA接口的显示卡

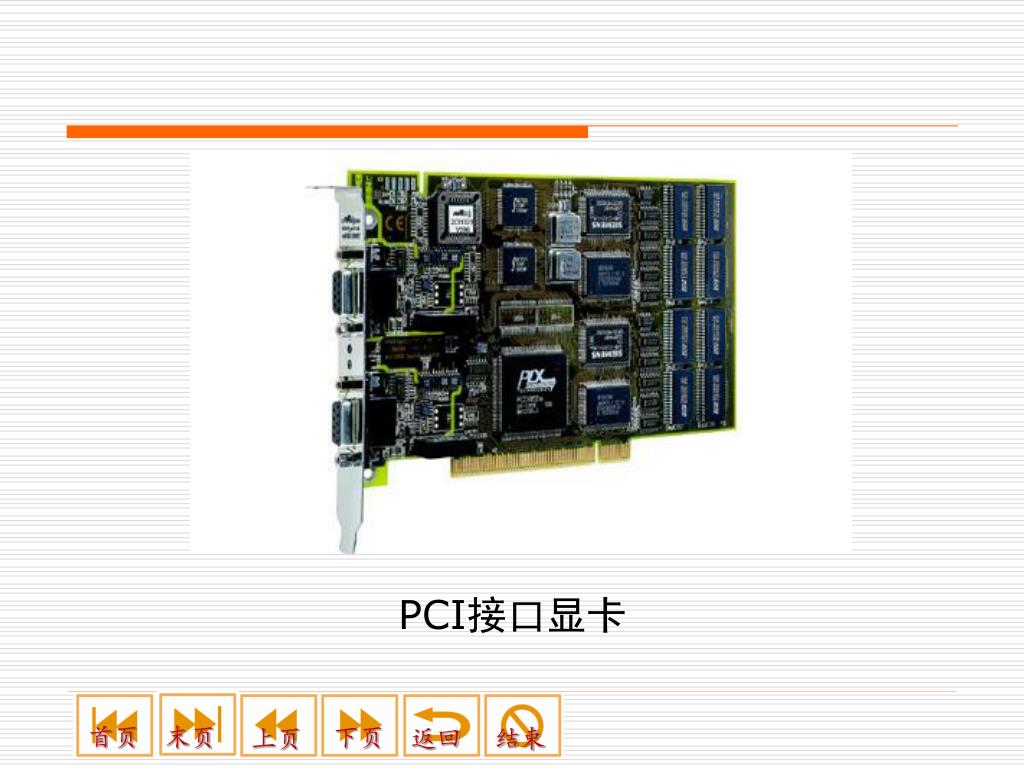

  8. PCI接口显卡

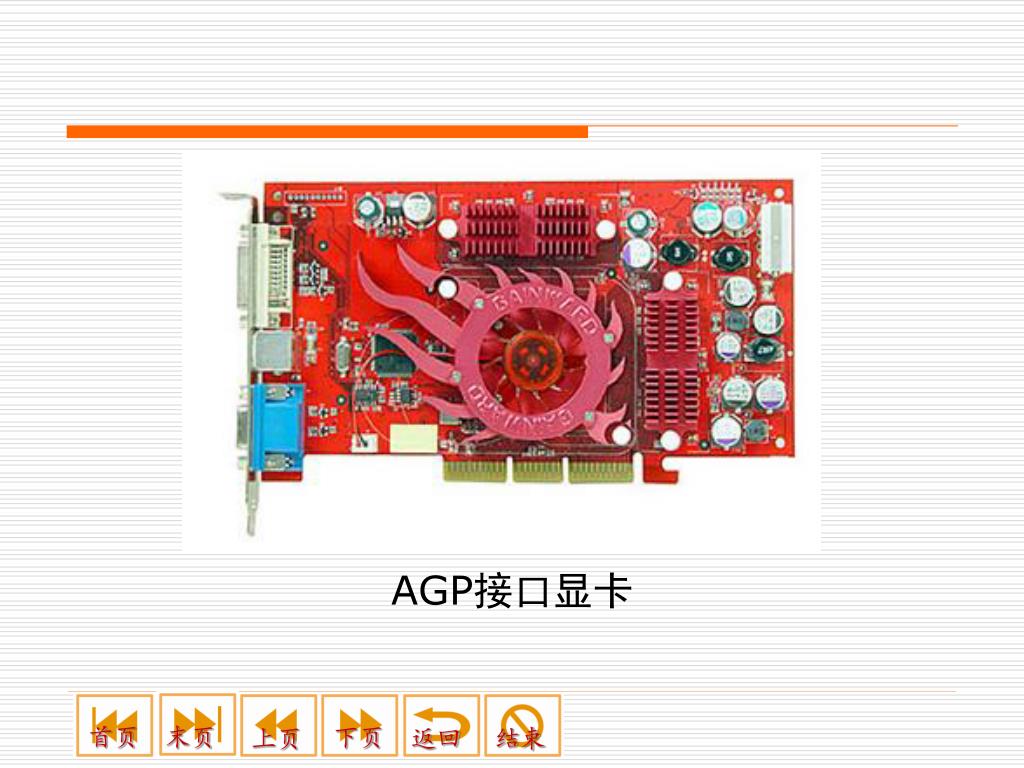

  9. AGP接口显卡

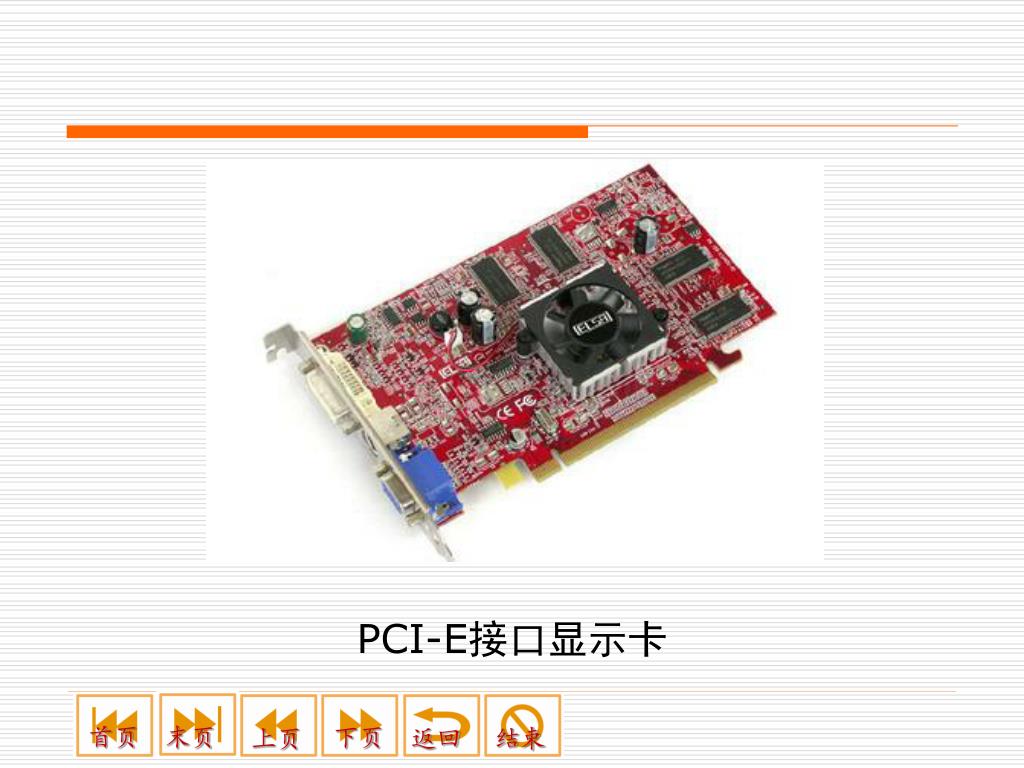

  10. PCI-E接口显示卡

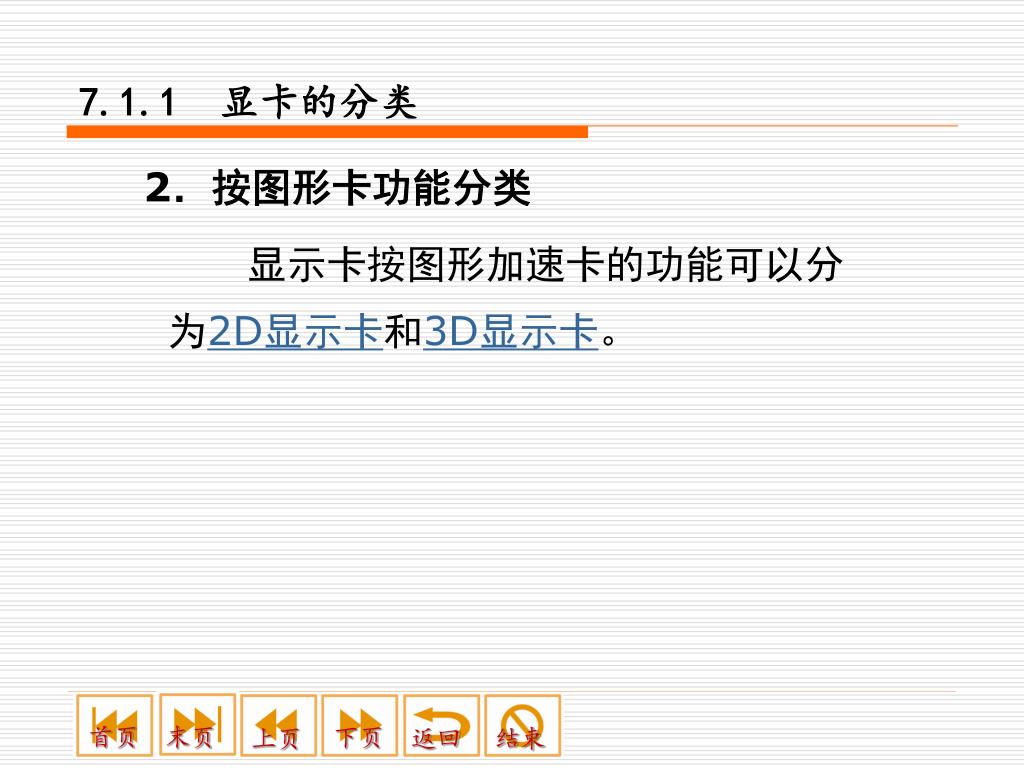

  11. 7.1.1 显卡的分类 2．按图形卡功能分类 　　显示卡按图形加速卡的功能可以分为2D显示卡和3D显示卡。

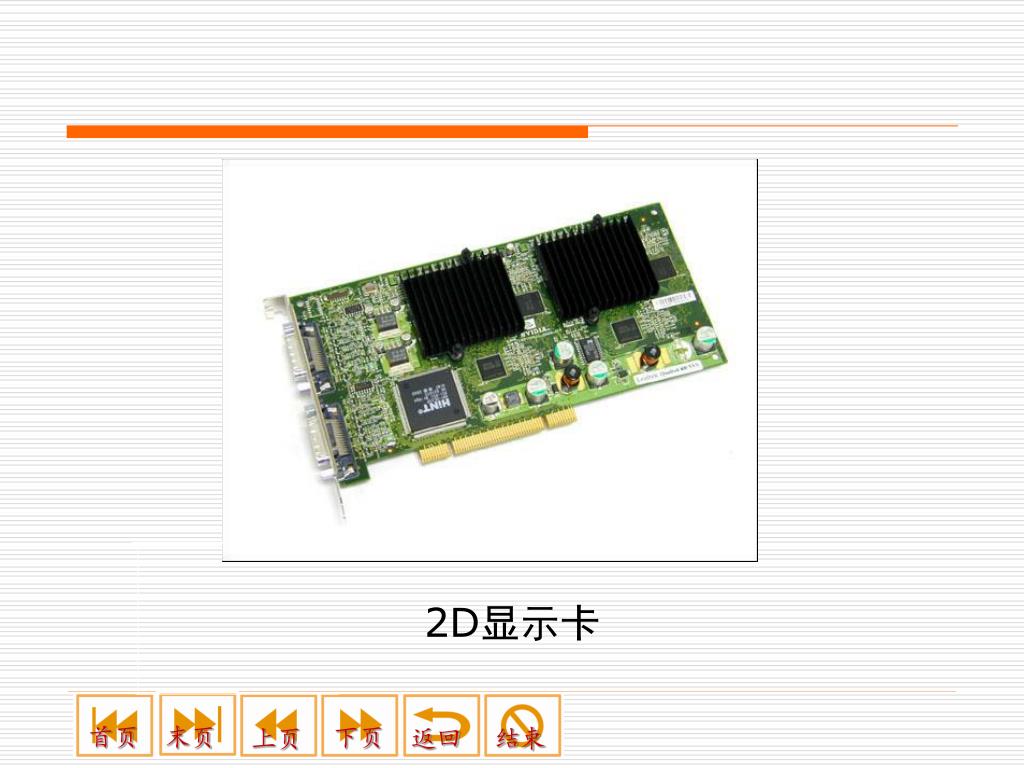

  12. 2D显示卡

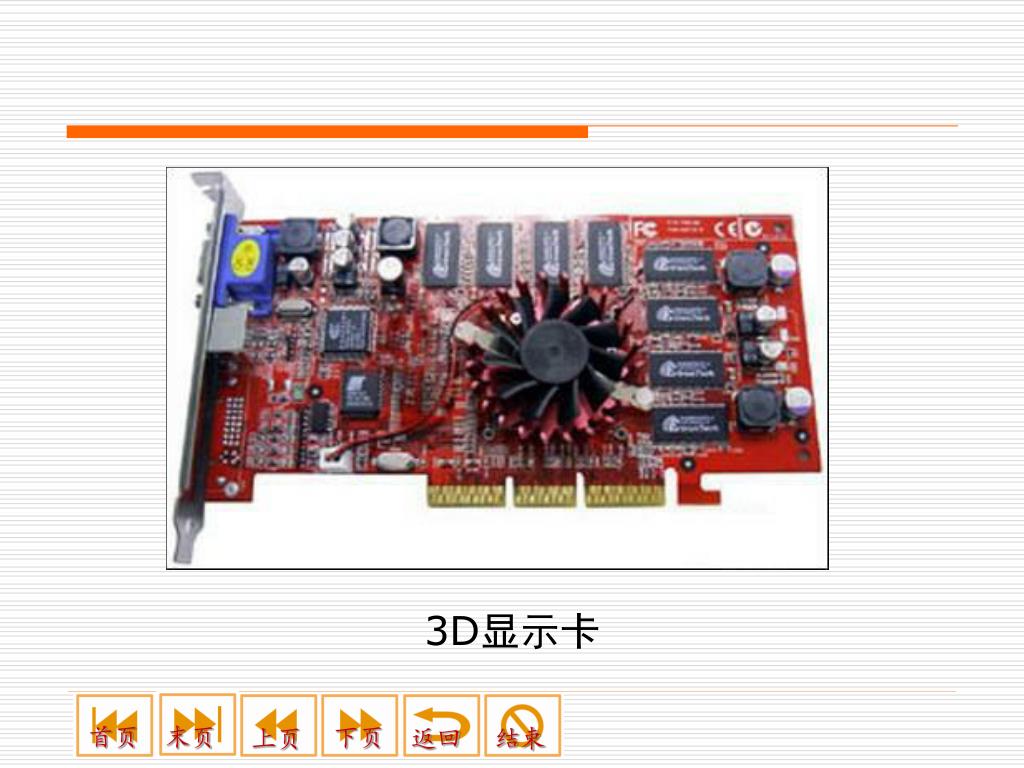

  13. 3D显示卡

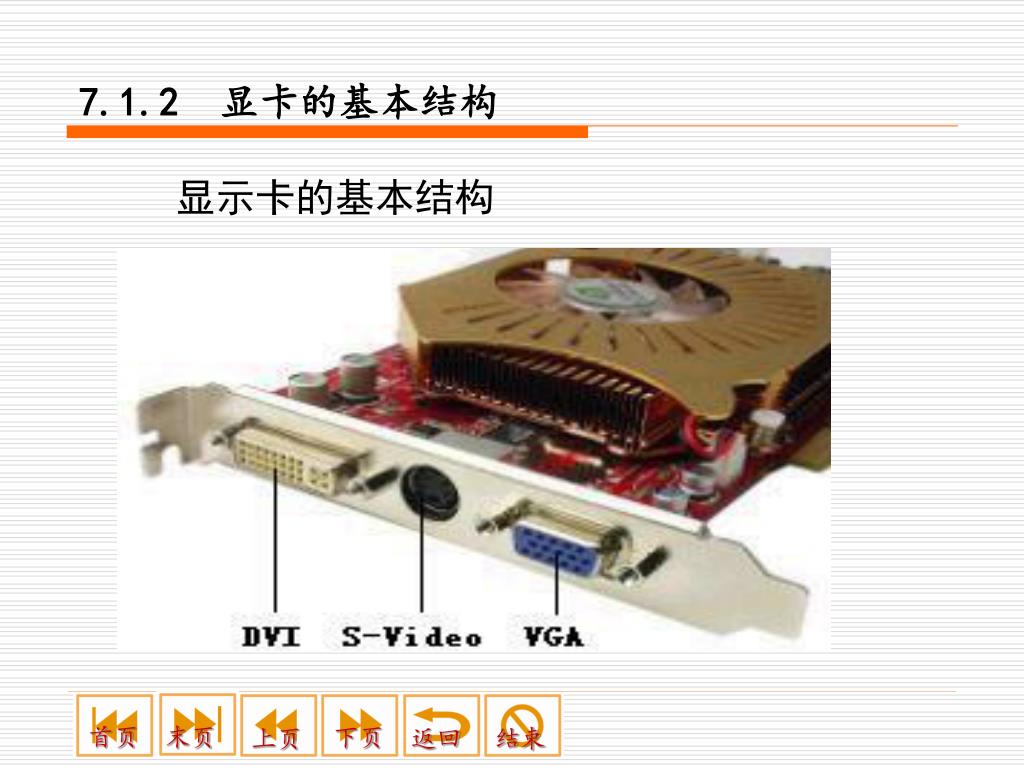

  14. 7.1.2 显卡的基本结构 显示卡的基本结构

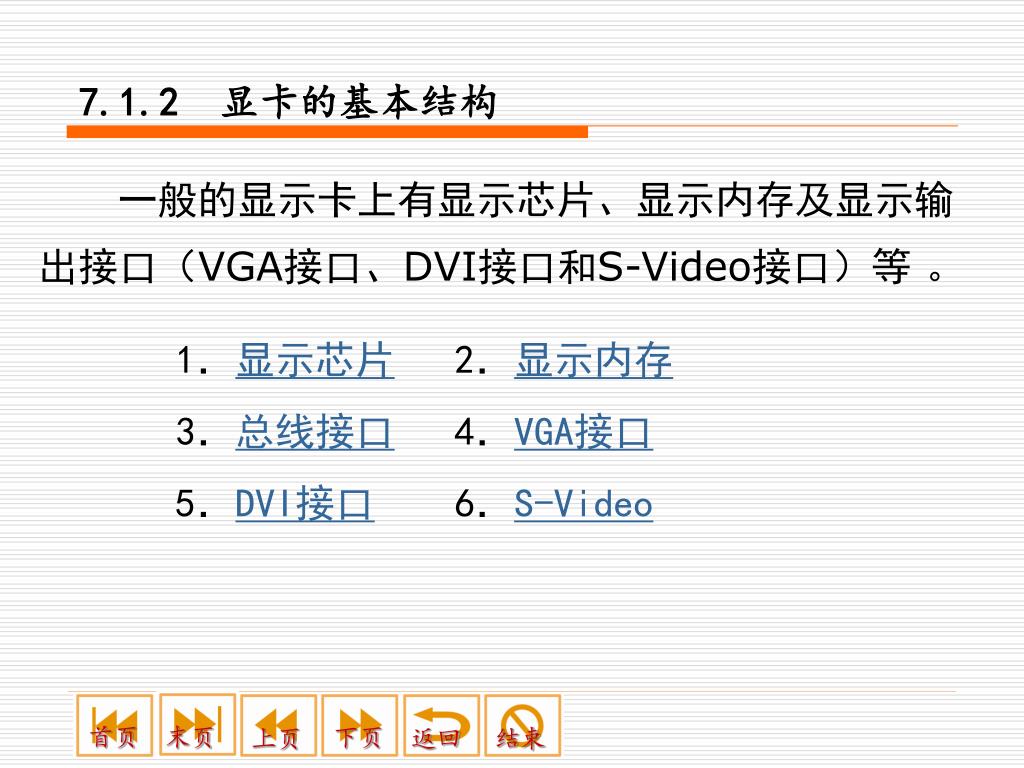

  15. 7.1.2 显卡的基本结构 　　一般的显示卡上有显示芯片、显示内存及显示输出接口（VGA接口、DVI接口和S-Video接口）等 。 1．显示芯片2．显示内存 3．总线接口4．VGA接口 5．DVI接口6．S-Video

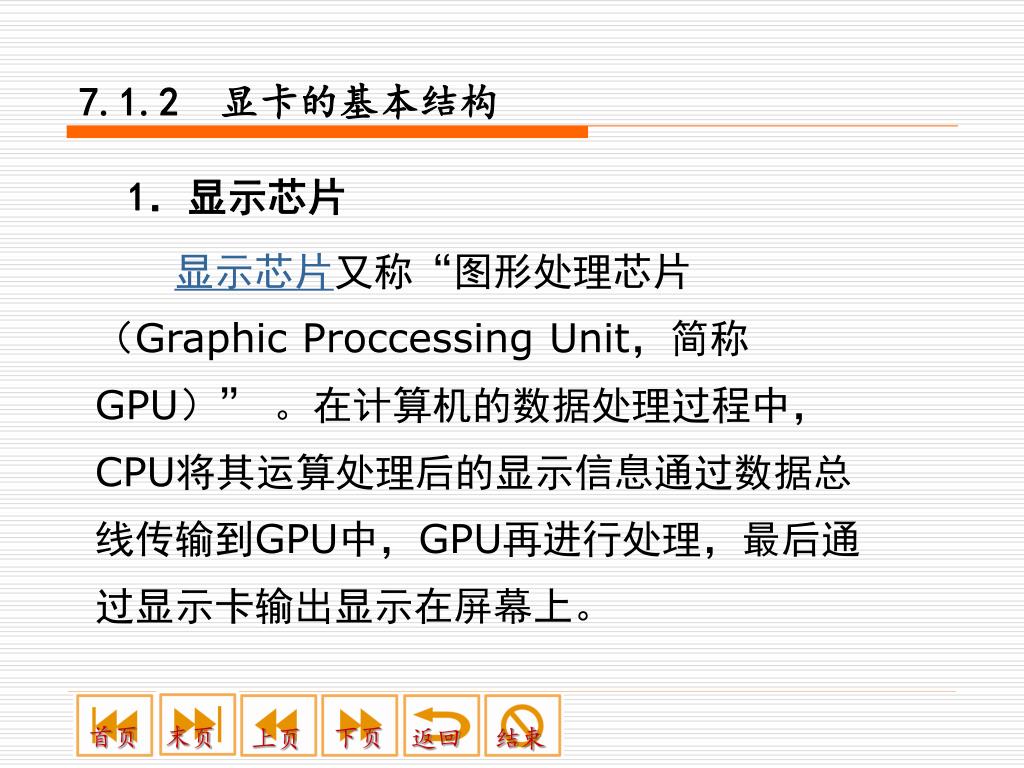

  16. 7.1.2 显卡的基本结构 1．显示芯片 显示芯片又称“图形处理芯片（Graphic Proccessing Unit，简称GPU）” 。在计算机的数据处理过程中，CPU将其运算处理后的显示信息通过数据总线传输到GPU中，GPU再进行处理，最后通过显示卡输出显示在屏幕上。

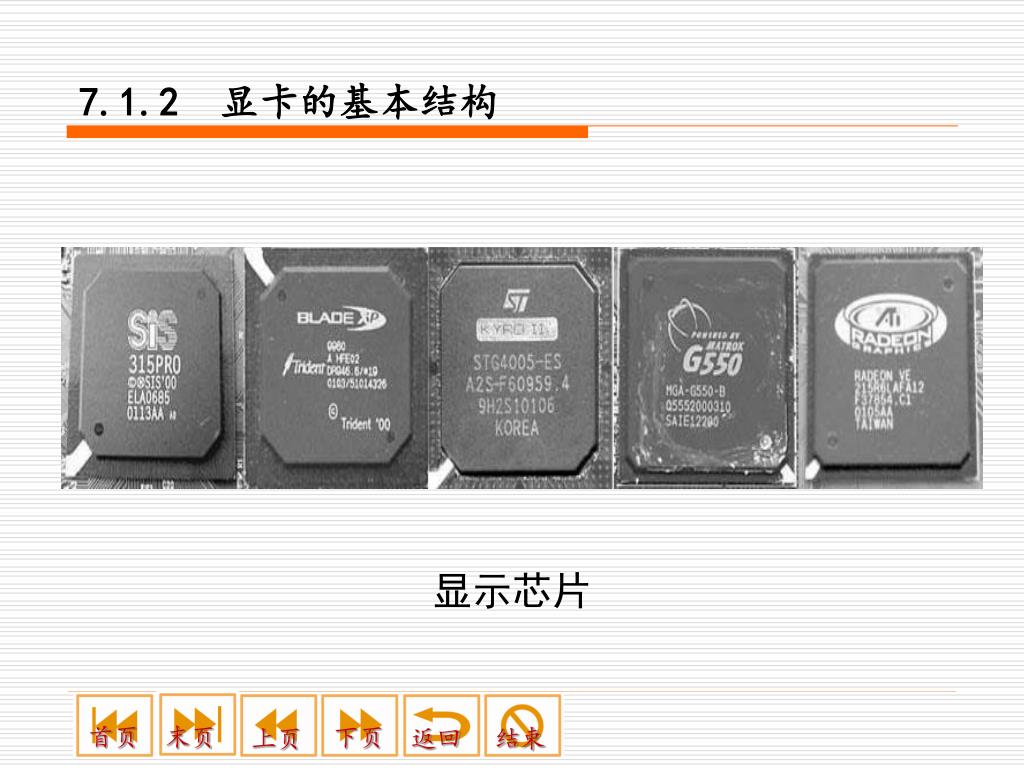

  17. 7.1.2 显卡的基本结构 显示芯片

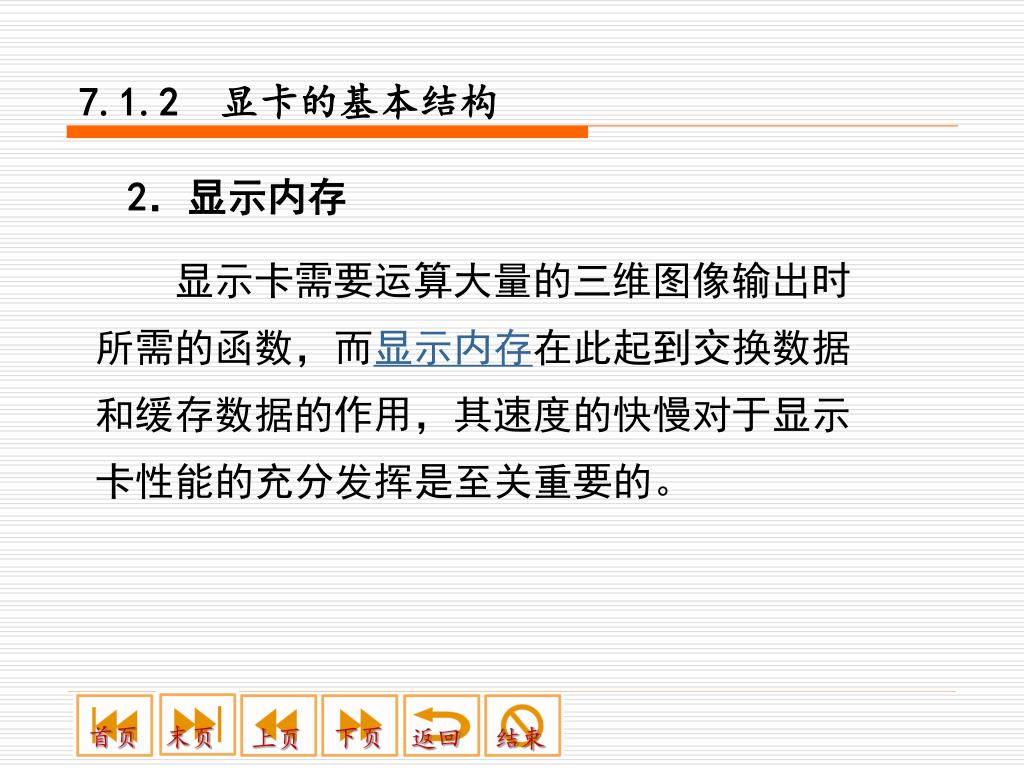

  18. 7.1.2 显卡的基本结构 2．显示内存 　　显示卡需要运算大量的三维图像输出时所需的函数，而显示内存在此起到交换数据和缓存数据的作用，其速度的快慢对于显示卡性能的充分发挥是至关重要的。

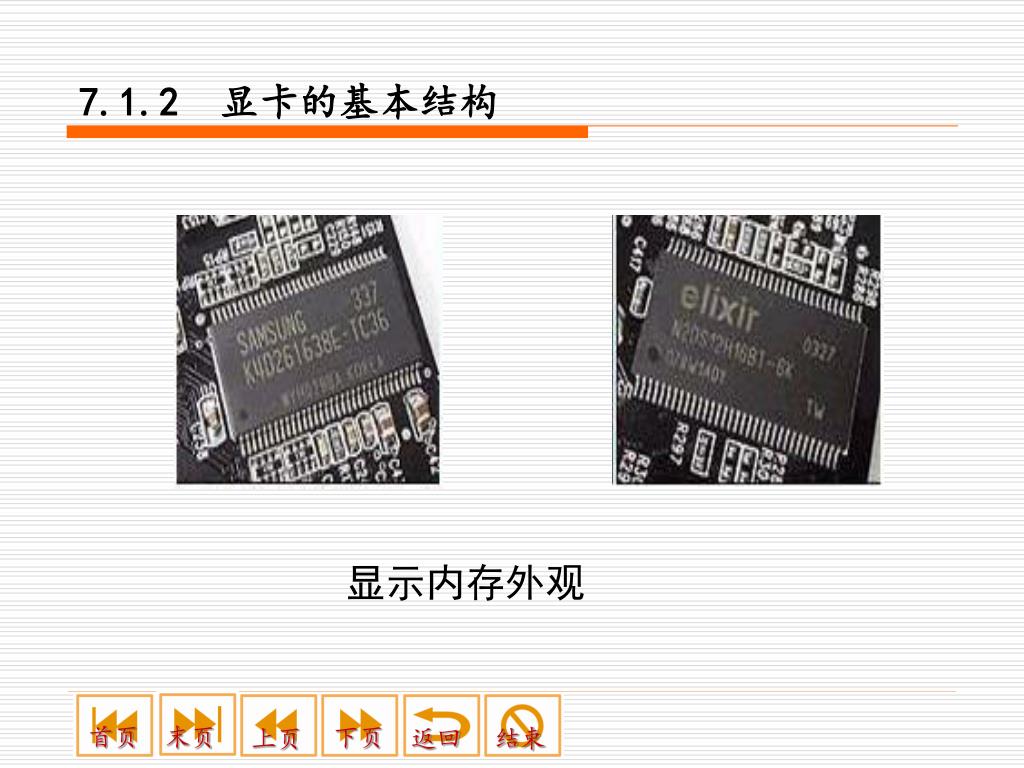

  19. 7.1.2 显卡的基本结构 显示内存外观

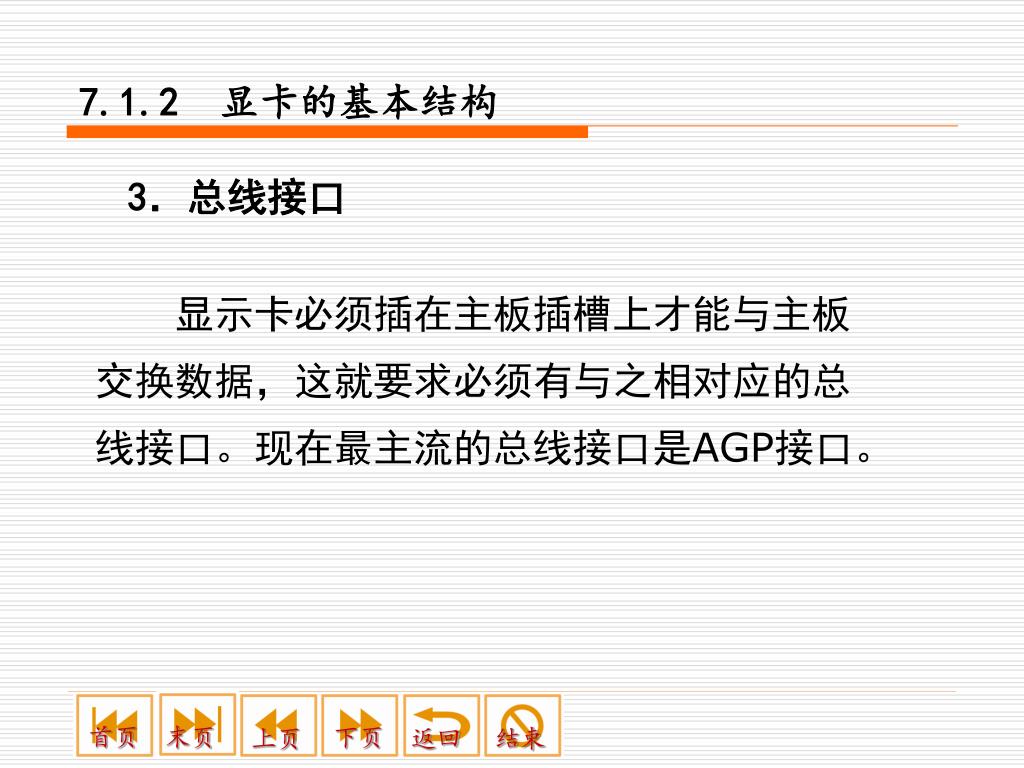

  20. 7.1.2 显卡的基本结构 3．总线接口 　　显示卡必须插在主板插槽上才能与主板交换数据，这就要求必须有与之相对应的总线接口。现在最主流的总线接口是AGP接口。

  21. 7.1.2 显卡的基本结构 4．VGA接口 VGA（Video Graphics Array，视频图形阵列）接口，也就是D-Sub 15接口，其作用是将转换好的模拟信号输出到CRT或者LCD显示器中。

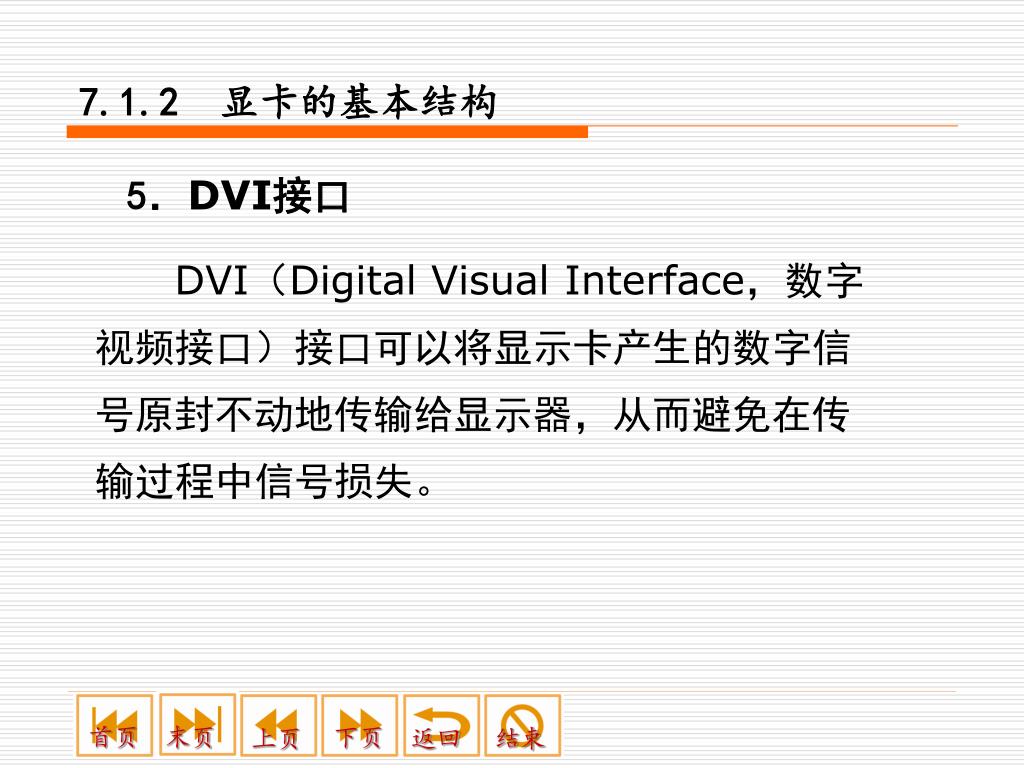

  22. 7.1.2 显卡的基本结构 5．DVI接口 DVI（Digital Visual Interface，数字视频接口）接口可以将显示卡产生的数字信号原封不动地传输给显示器，从而避免在传输过程中信号损失。

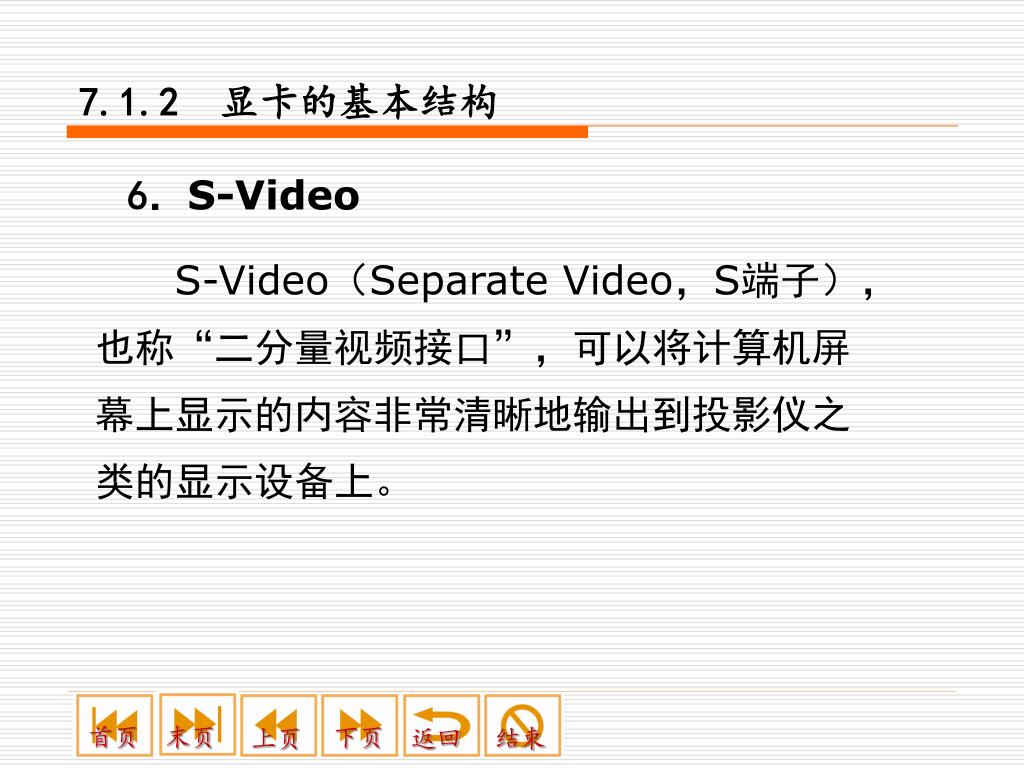

  23. 7.1.2 显卡的基本结构 6．S-Video S-Video（Separate Video，S端子），也称“二分量视频接口”，可以将计算机屏幕上显示的内容非常清晰地输出到投影仪之类的显示设备上。

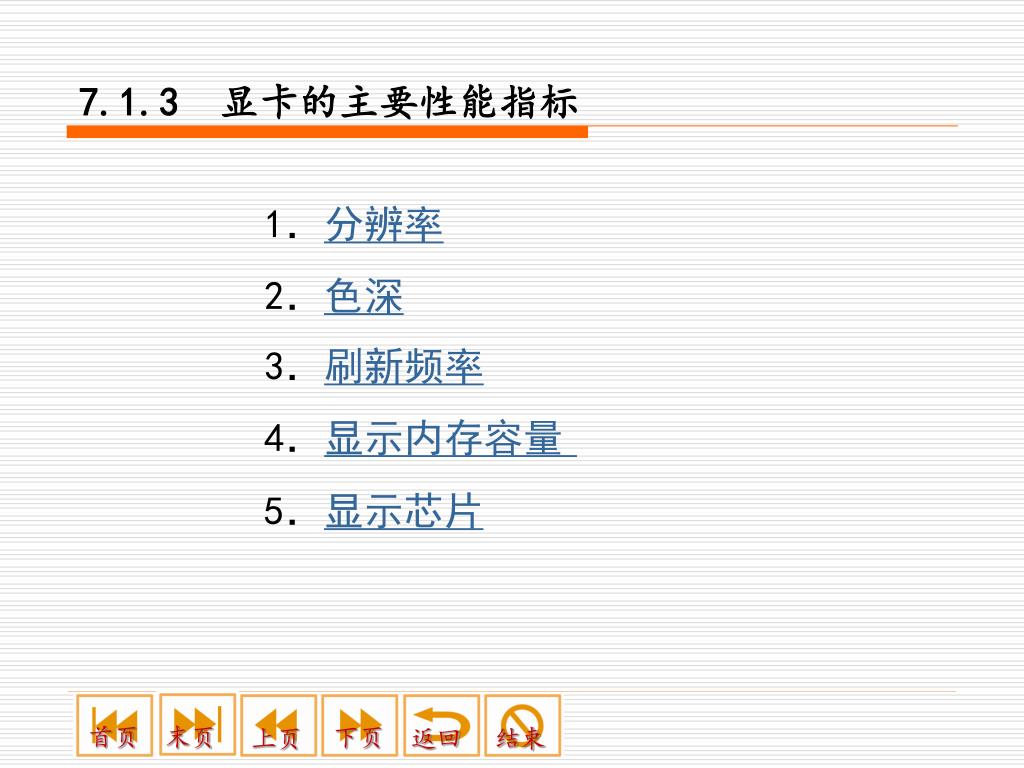

  24. 7.1.3 显卡的主要性能指标 1．分辨率 2．色深 3．刷新频率 4．显示内存容量 5．显示芯片

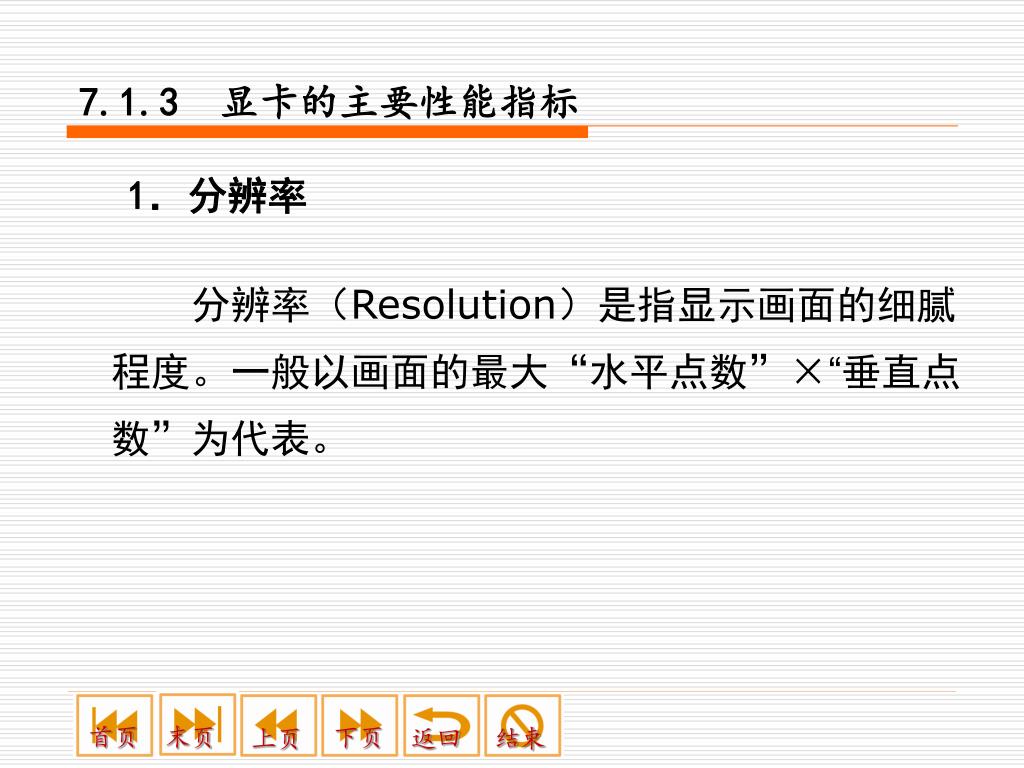

  25. 7.1.3 显卡的主要性能指标 1．分辨率 　　分辨率（Resolution）是指显示画面的细腻程度。一般以画面的最大“水平点数”ד垂直点数”为代表。

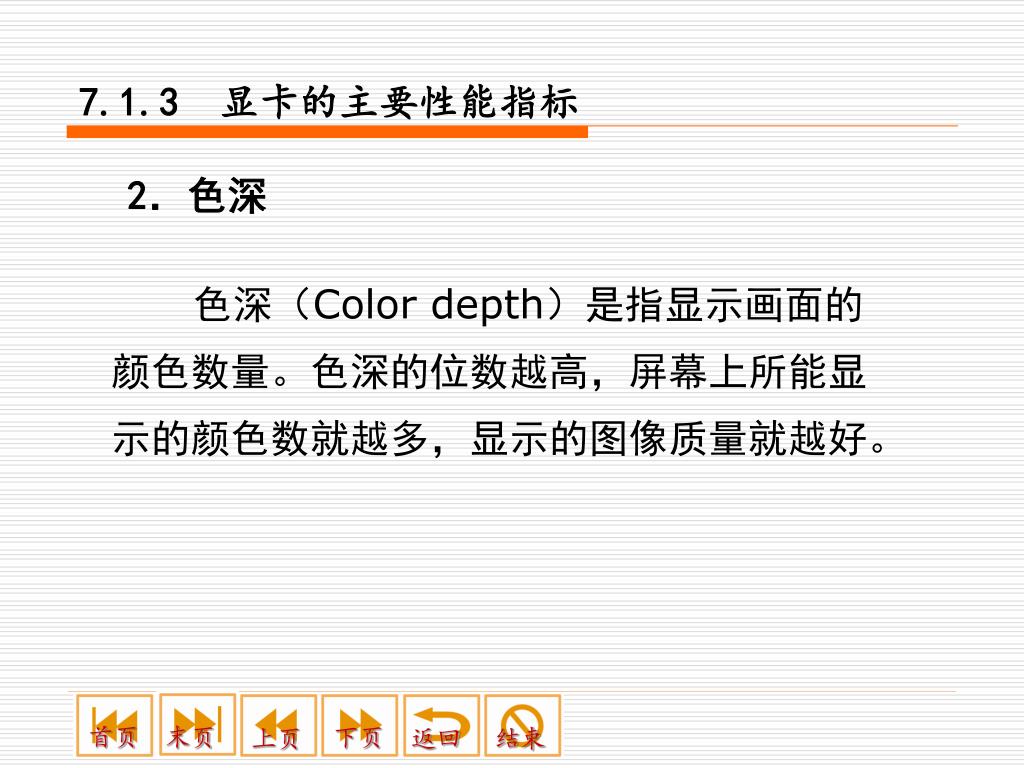

  26. 7.1.3 显卡的主要性能指标 2．色深 　 色深（Color depth）是指显示画面的颜色数量。色深的位数越高，屏幕上所能显示的颜色数就越多，显示的图像质量就越好。

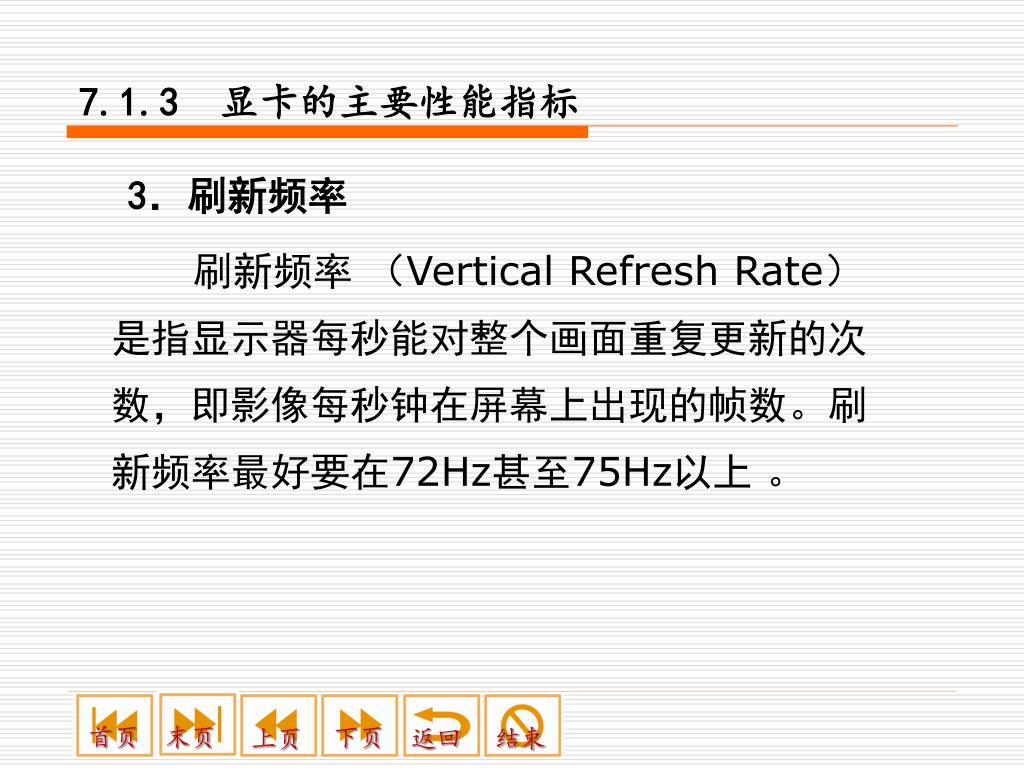

  27. 7.1.3 显卡的主要性能指标 3．刷新频率 　 刷新频率 （Vertical Refresh Rate）是指显示器每秒能对整个画面重复更新的次数，即影像每秒钟在屏幕上出现的帧数。刷新频率最好要在72Hz甚至75Hz以上 。

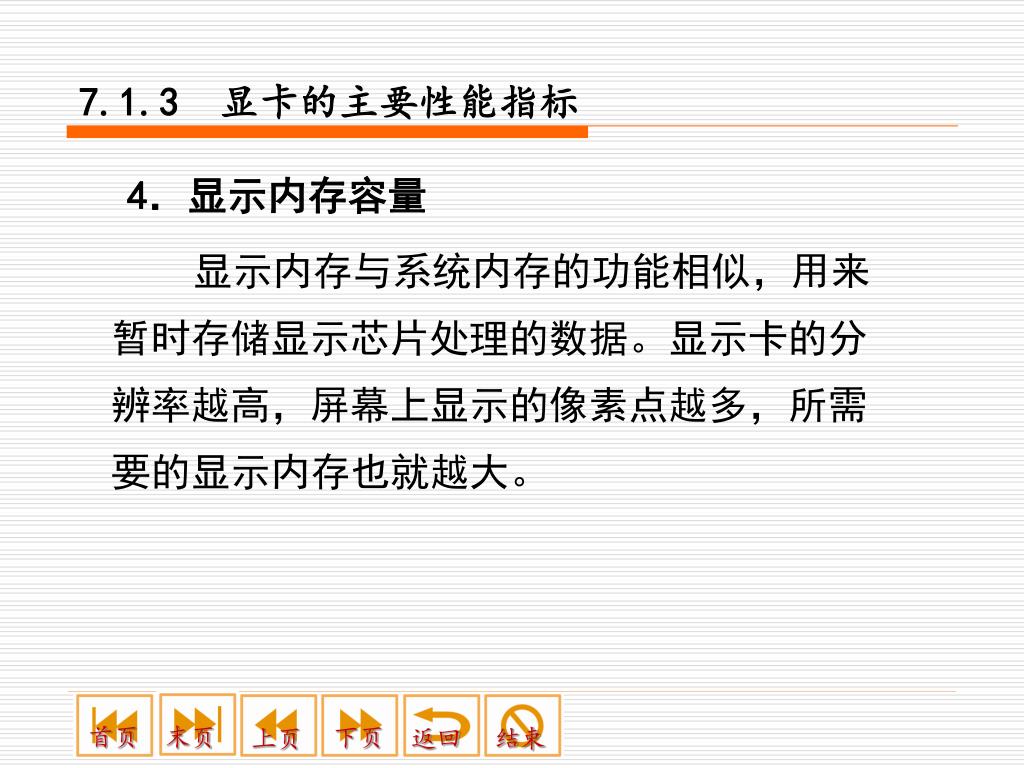

  28. 7.1.3 显卡的主要性能指标 4．显示内存容量 　 显示内存与系统内存的功能相似，用来暂时存储显示芯片处理的数据。显示卡的分辨率越高，屏幕上显示的像素点越多，所需要的显示内存也就越大。

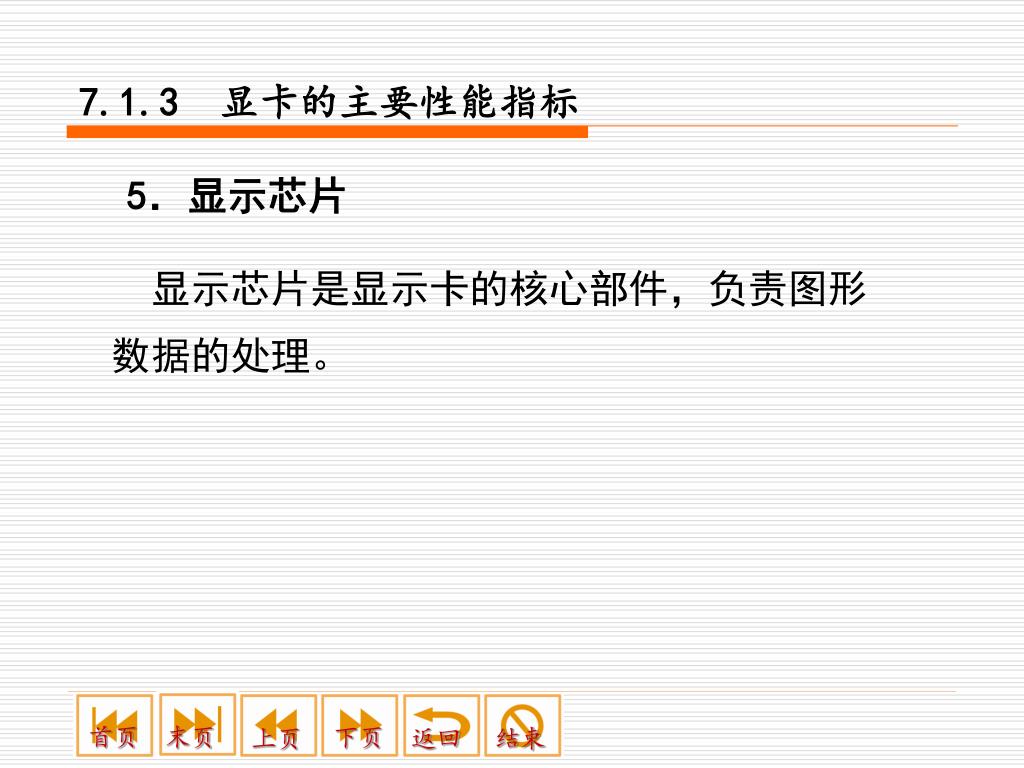

  29. 7.1.3 显卡的主要性能指标 5．显示芯片 　显示芯片是显示卡的核心部件，负责图形数据的处理。

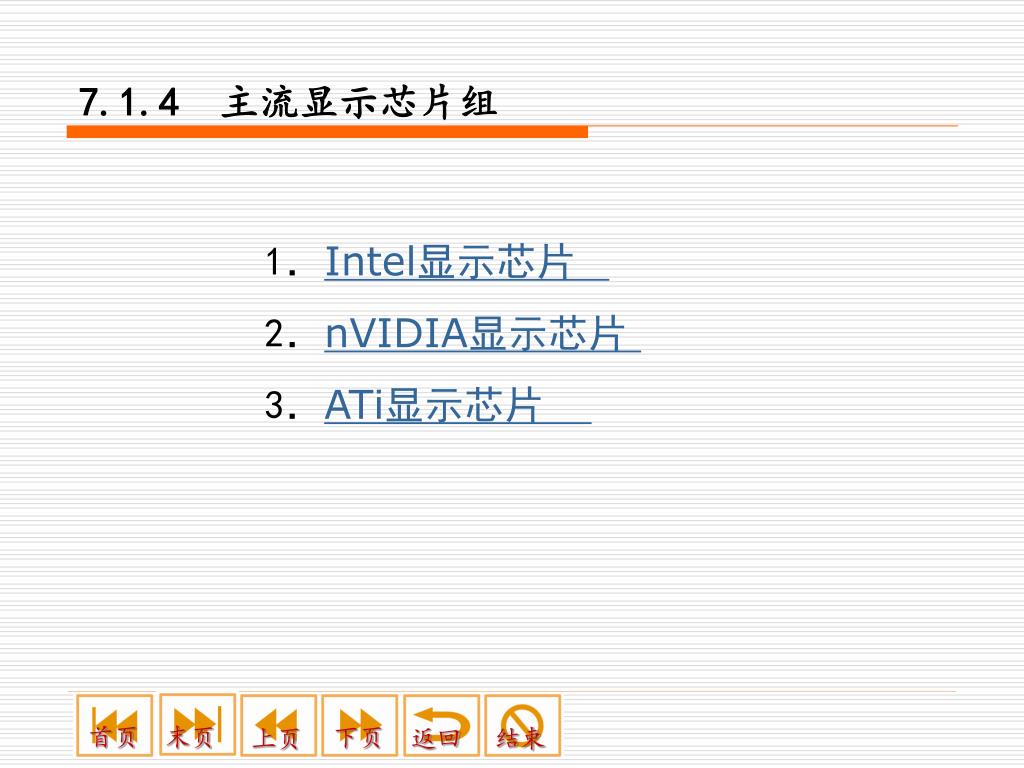

  30. 7.1.4 主流显示芯片组 1．Intel显示芯片 2．nVIDIA显示芯片 3．ATi显示芯片

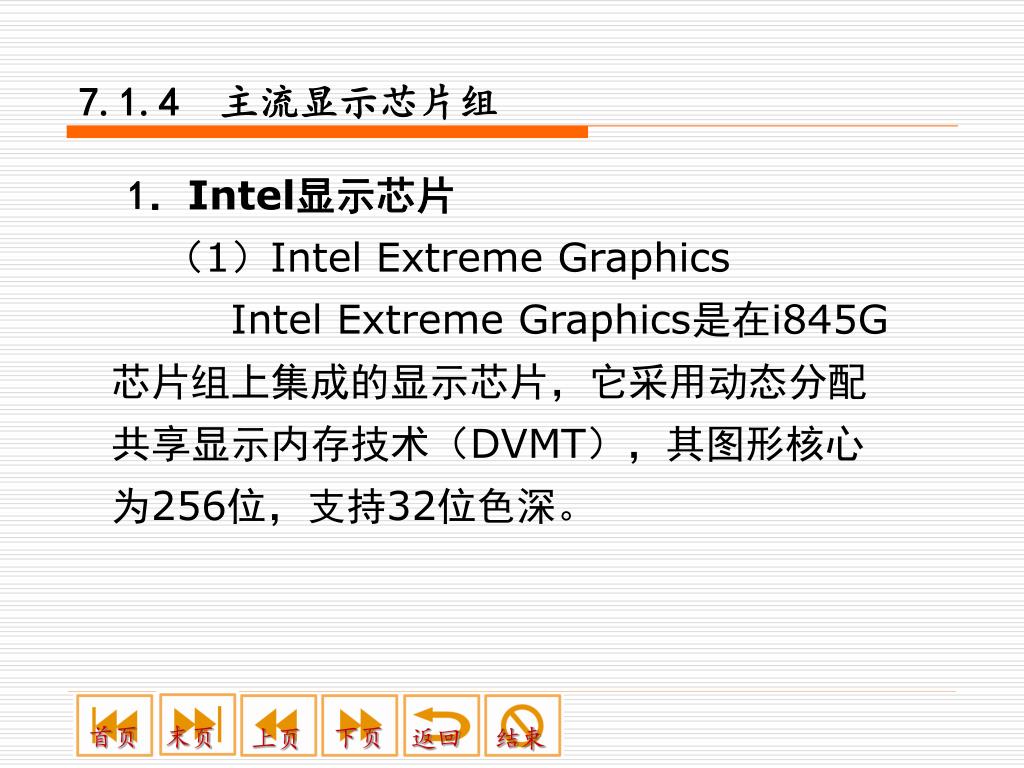

  31. 7.1.4 主流显示芯片组 1．Intel显示芯片 　 （1）Intel Extreme Graphics Intel Extreme Graphics是在i845G芯片组上集成的显示芯片，它采用动态分配共享显示内存技术（DVMT），其图形核心为256位，支持32位色深。

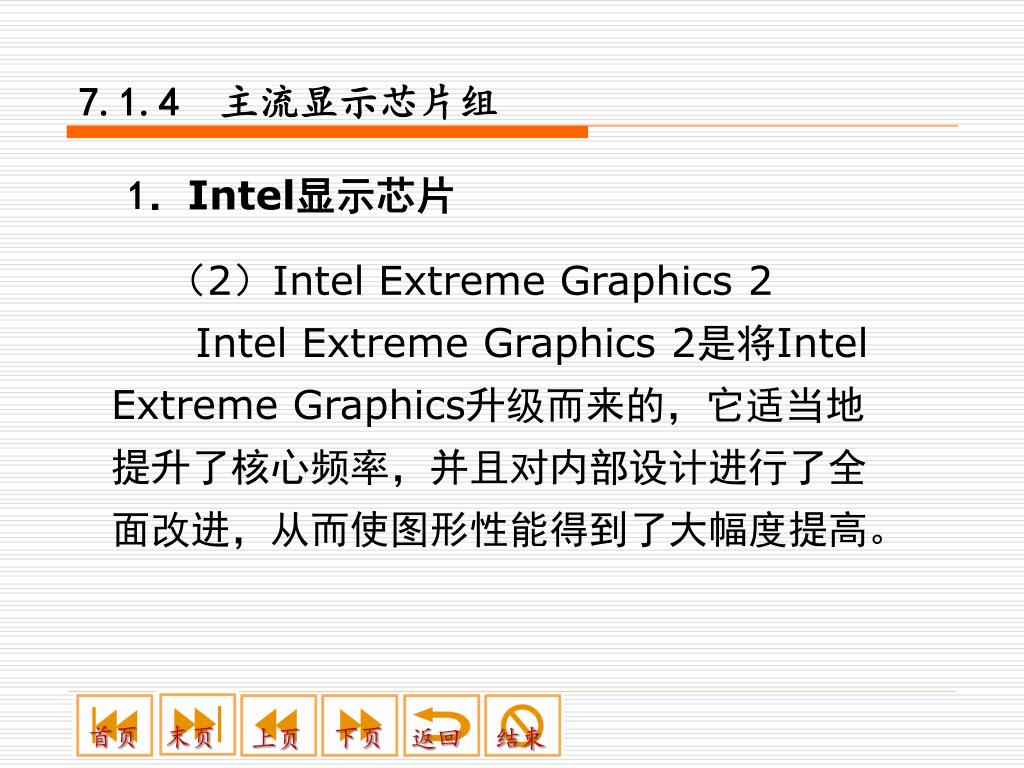

  32. 7.1.4 主流显示芯片组 1．Intel显示芯片 （2）Intel Extreme Graphics 2 Intel Extreme Graphics 2是将Intel Extreme Graphics升级而来的，它适当地提升了核心频率，并且对内部设计进行了全面改进，从而使图形性能得到了大幅度提高。

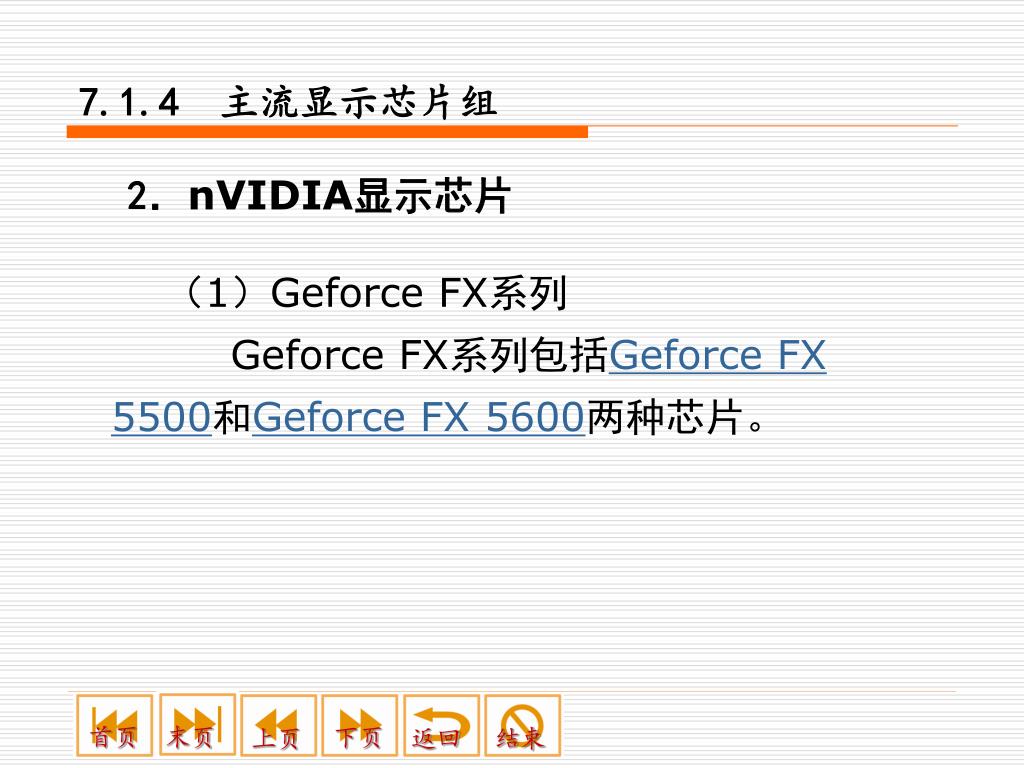

  33. 7.1.4 主流显示芯片组 2．nVIDIA显示芯片 　 （1）Geforce FX系列 Geforce FX系列包括Geforce FX 5500和Geforce FX 5600两种芯片。

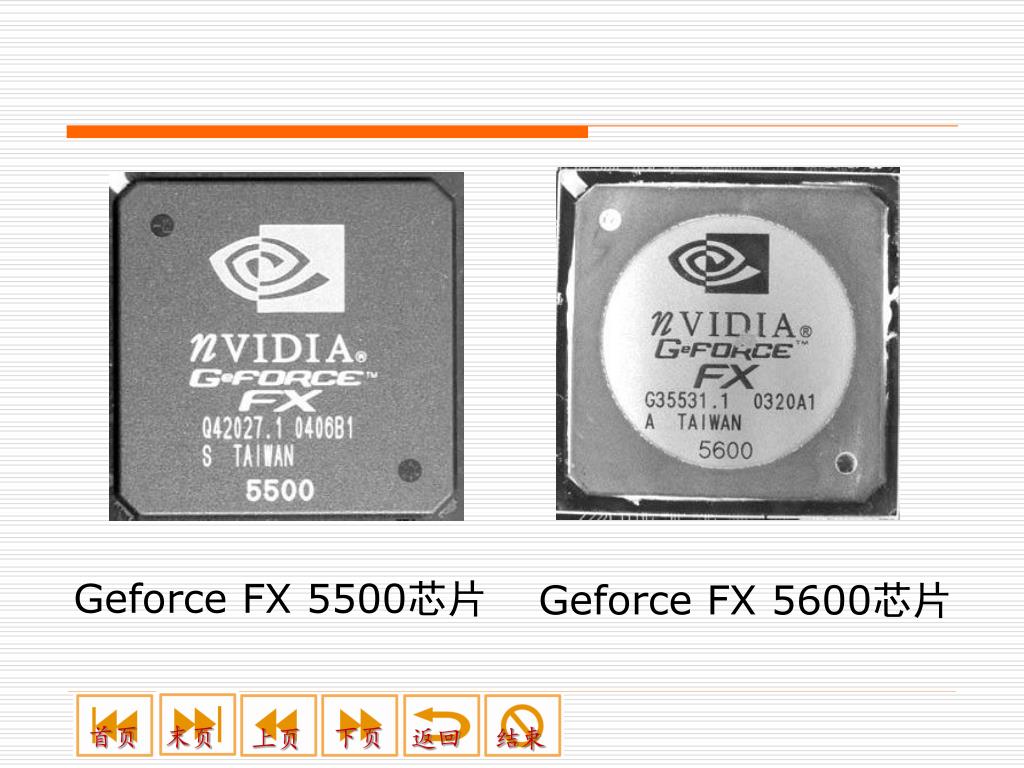

  34. Geforce FX 5500芯片 Geforce FX 5600芯片

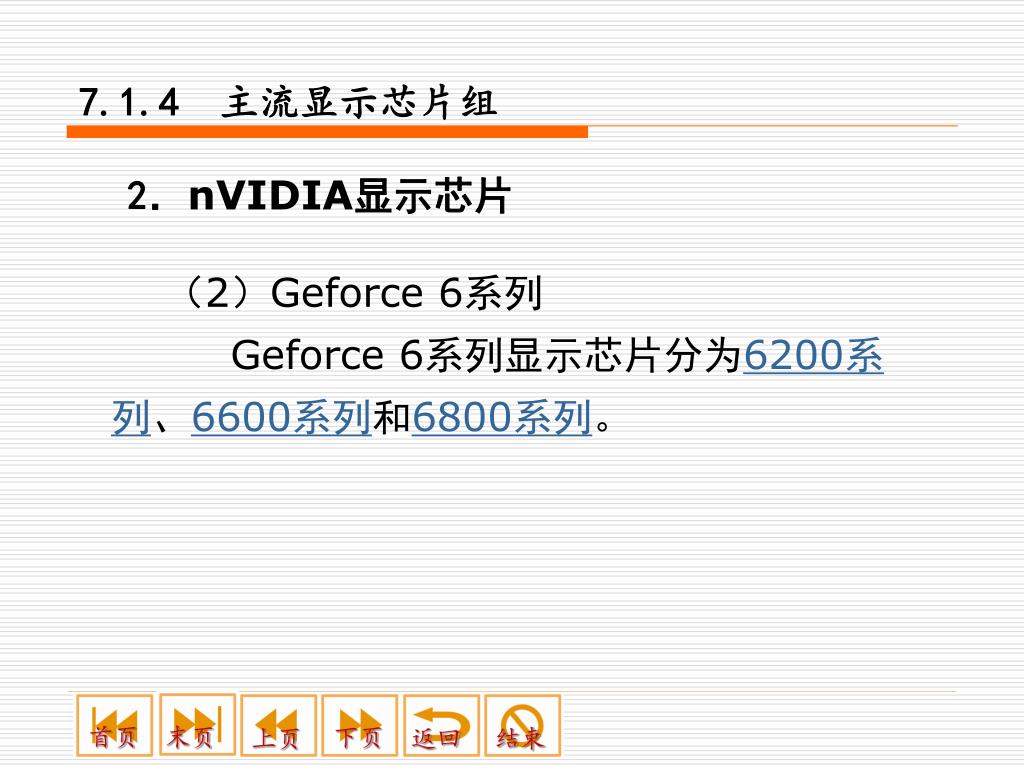

  35. 7.1.4 主流显示芯片组 2．nVIDIA显示芯片 　 （2）Geforce 6系列 Geforce 6系列显示芯片分为6200系列、6600系列和6800系列。

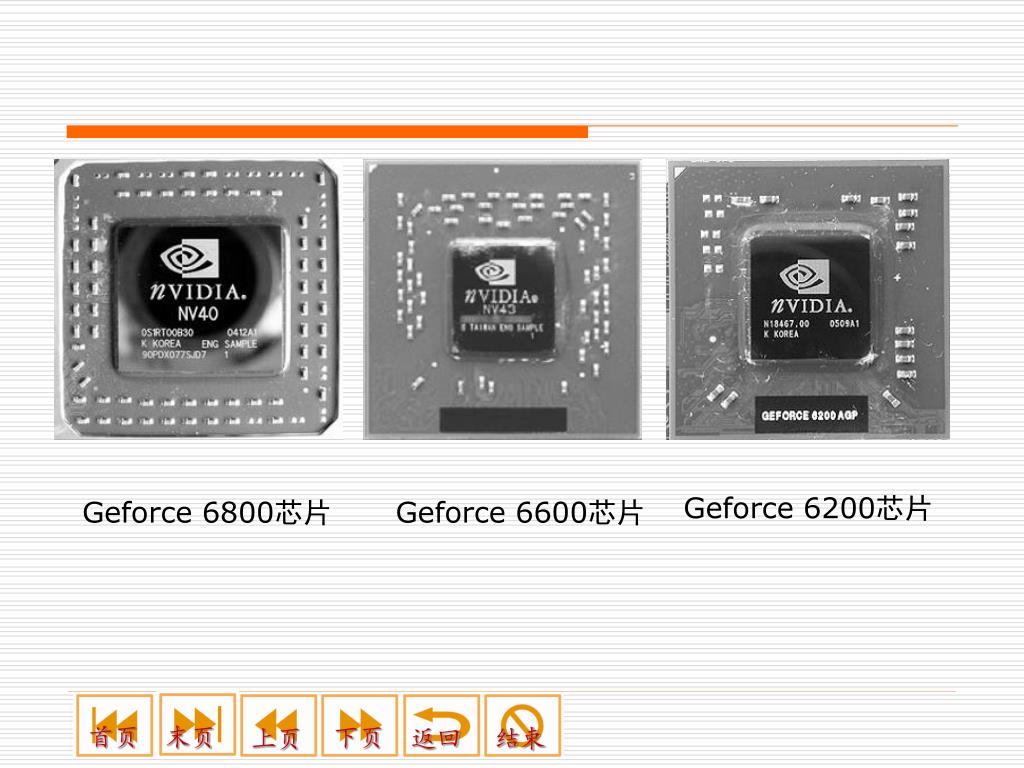

  36. Geforce 6200芯片 Geforce 6800芯片 Geforce 6600芯片

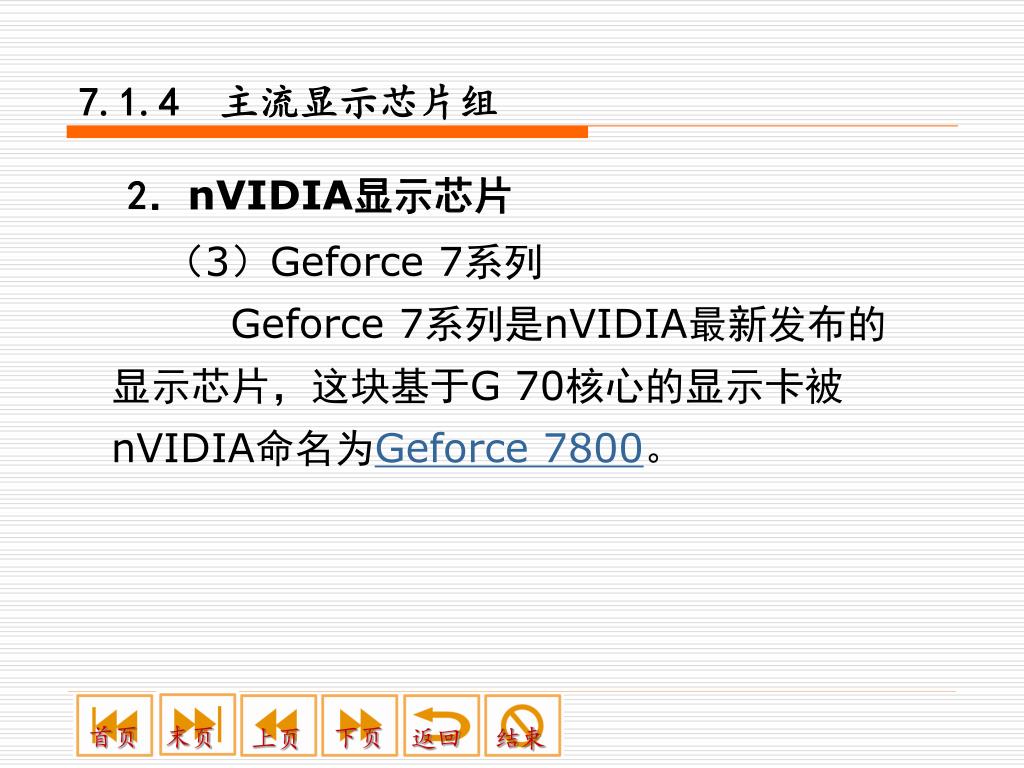

  37. 7.1.4 主流显示芯片组 2．nVIDIA显示芯片 　 （3）Geforce 7系列 Geforce 7系列是nVIDIA最新发布的显示芯片，这块基于G 70核心的显示卡被nVIDIA命名为Geforce 7800。

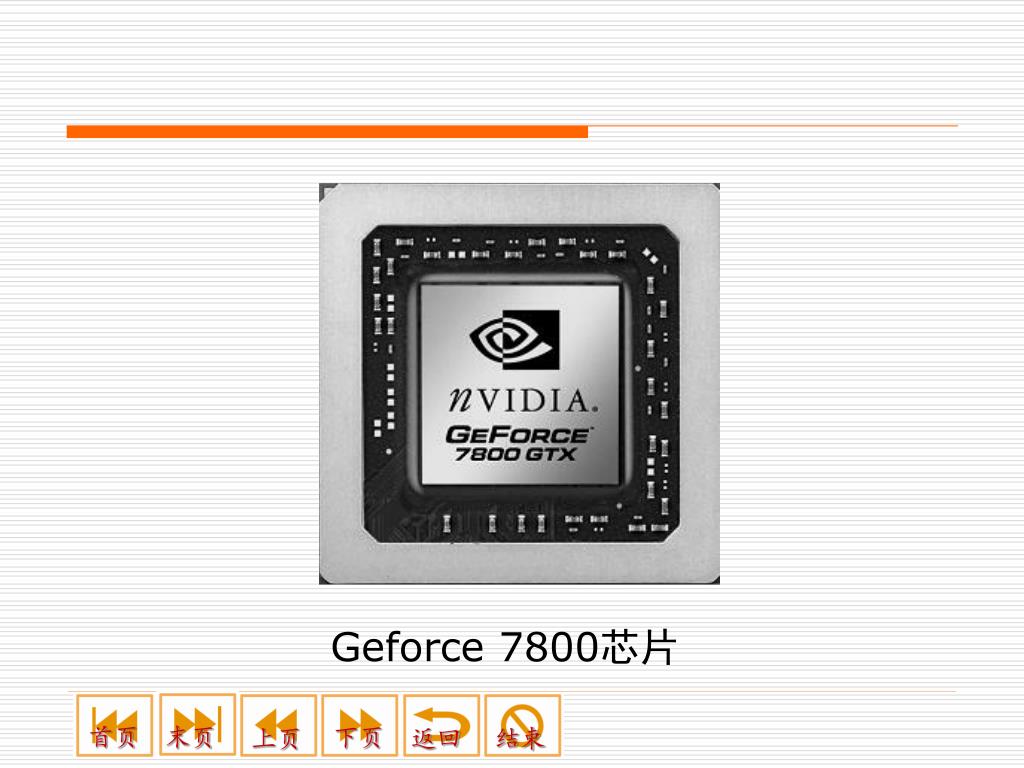

  38. Geforce 7800芯片

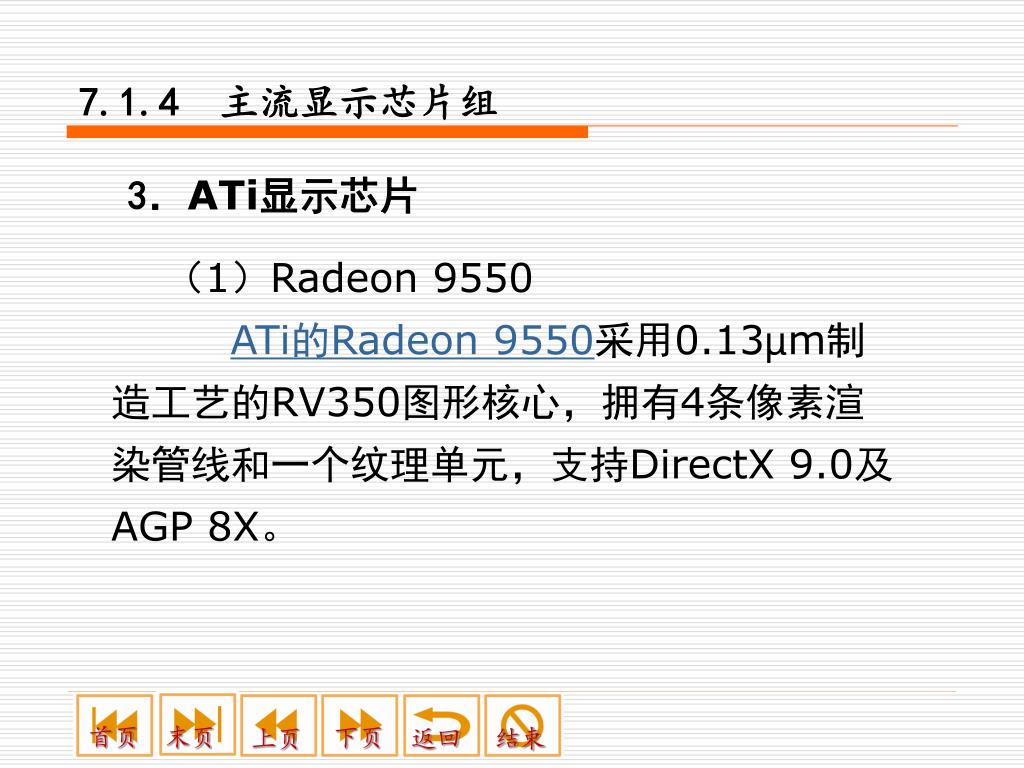

  39. 7.1.4 主流显示芯片组 3．ATi显示芯片 　 （1）Radeon 9550 ATi的Radeon 9550采用0.13µm制造工艺的RV350图形核心，拥有4条像素渲染管线和一个纹理单元，支持DirectX 9.0及AGP 8X。

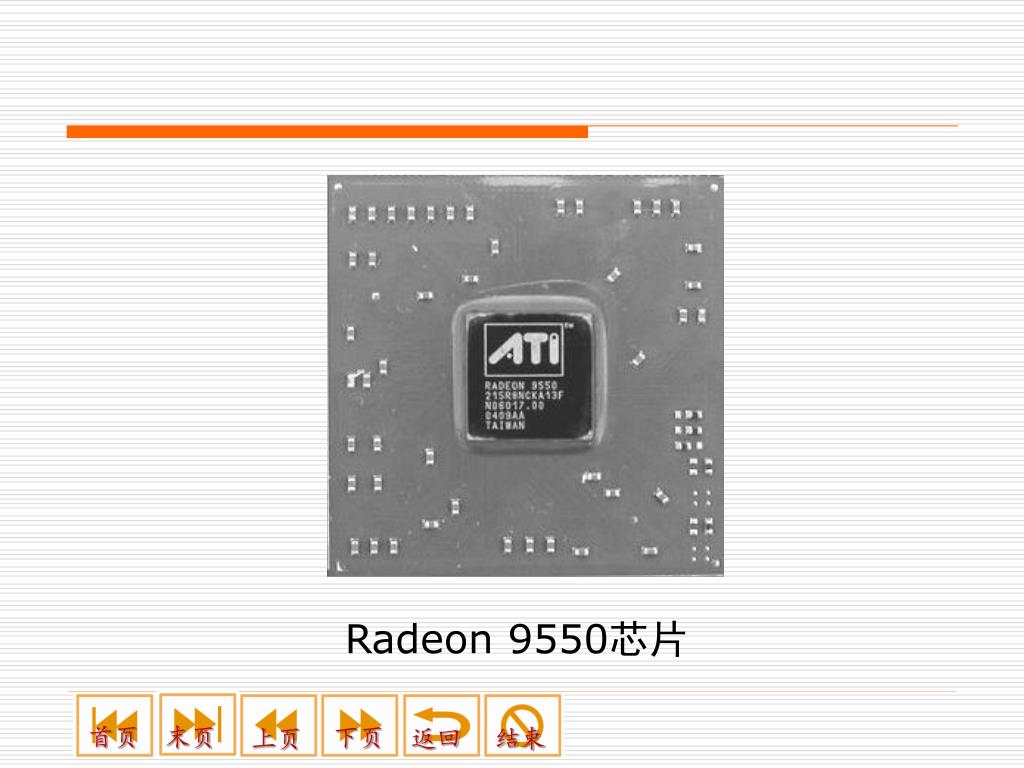

  40. Radeon 9550芯片

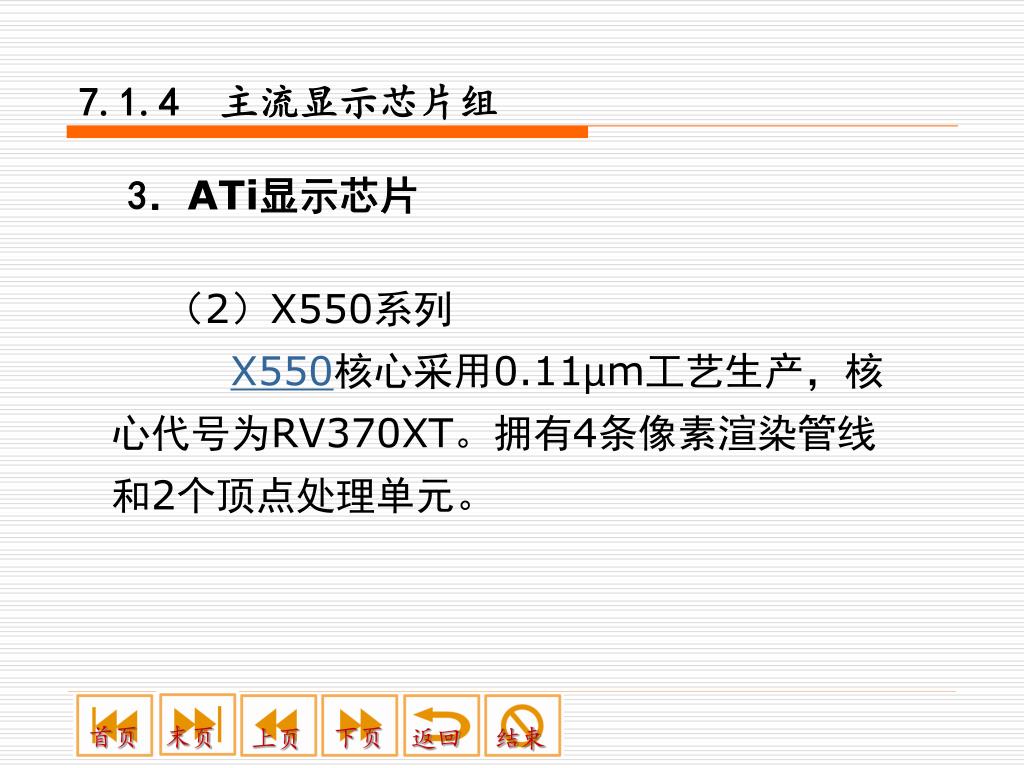

  41. 7.1.4 主流显示芯片组 3．ATi显示芯片 　 （2）X550系列 X550核心采用0.11µm工艺生产，核心代号为RV370XT。拥有4条像素渲染管线和2个顶点处理单元。

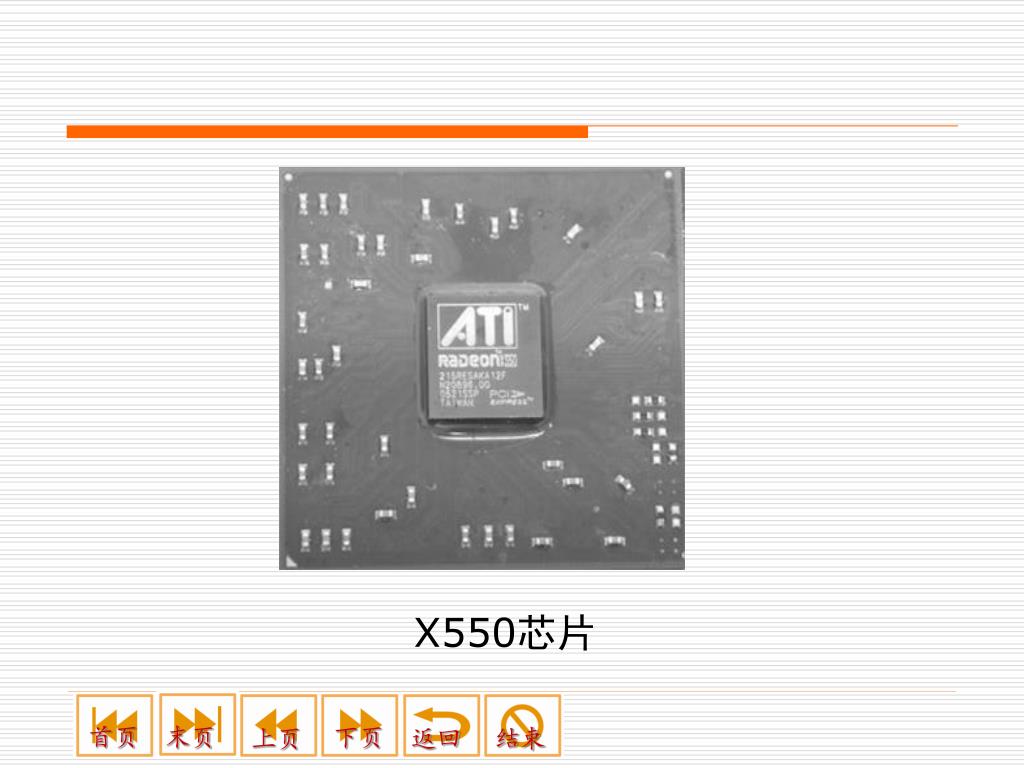

  42. X550芯片

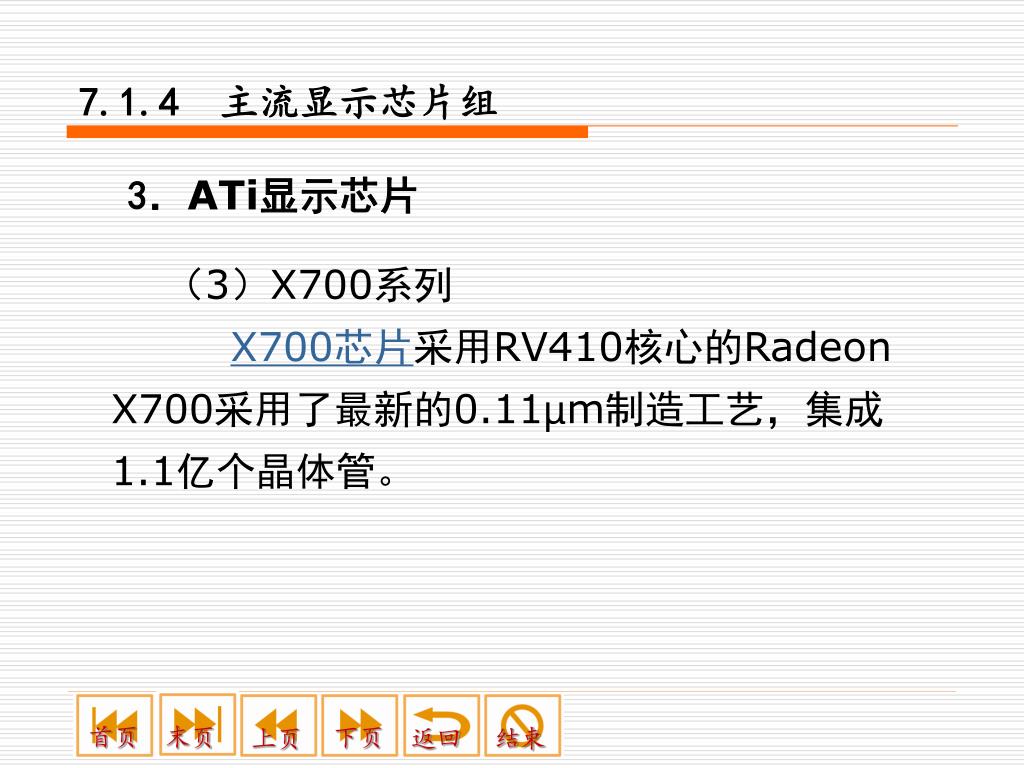

  43. 7.1.4 主流显示芯片组 3．ATi显示芯片 　 （3）X700系列 X700芯片采用RV410核心的Radeon X700采用了最新的0.11µm制造工艺，集成1.1亿个晶体管。

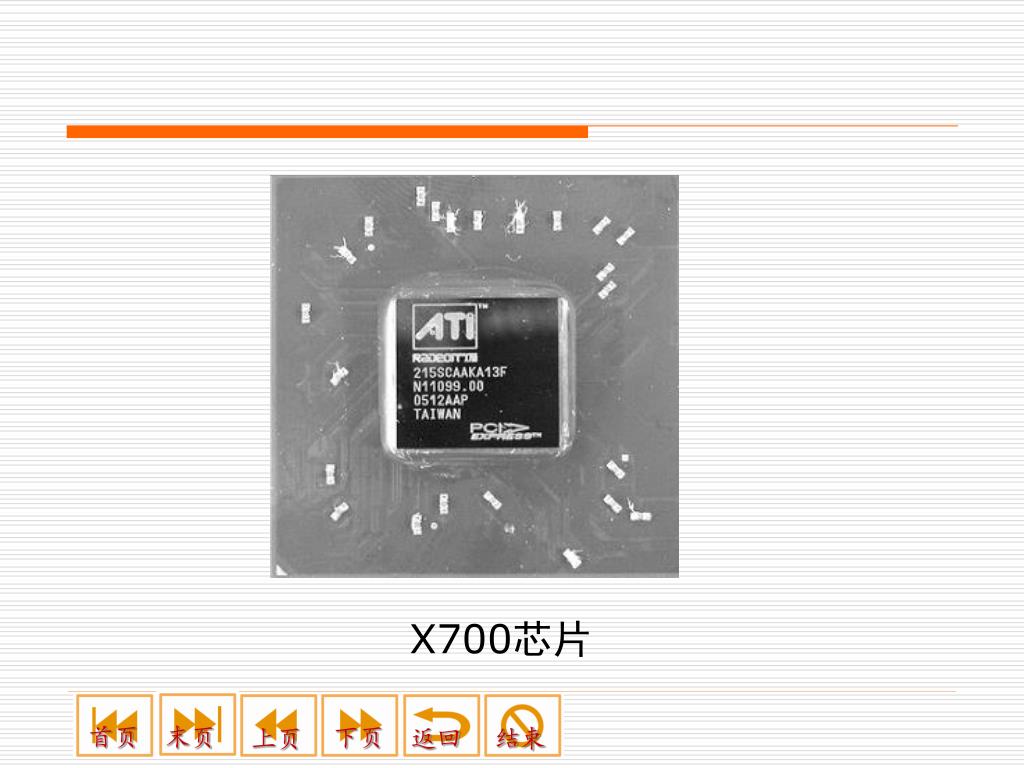

  44. X700芯片

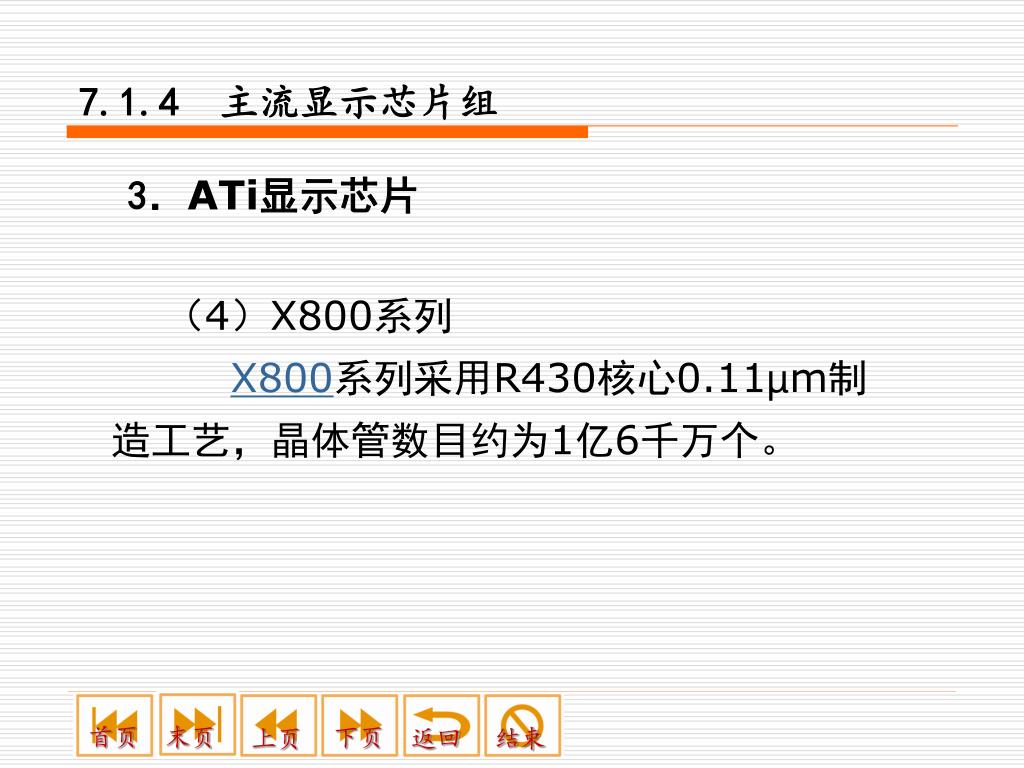

  45. 7.1.4 主流显示芯片组 3．ATi显示芯片 　 （4）X800系列 X800系列采用R430核心0.11µm制造工艺，晶体管数目约为1亿6千万个。

  46. X800芯片

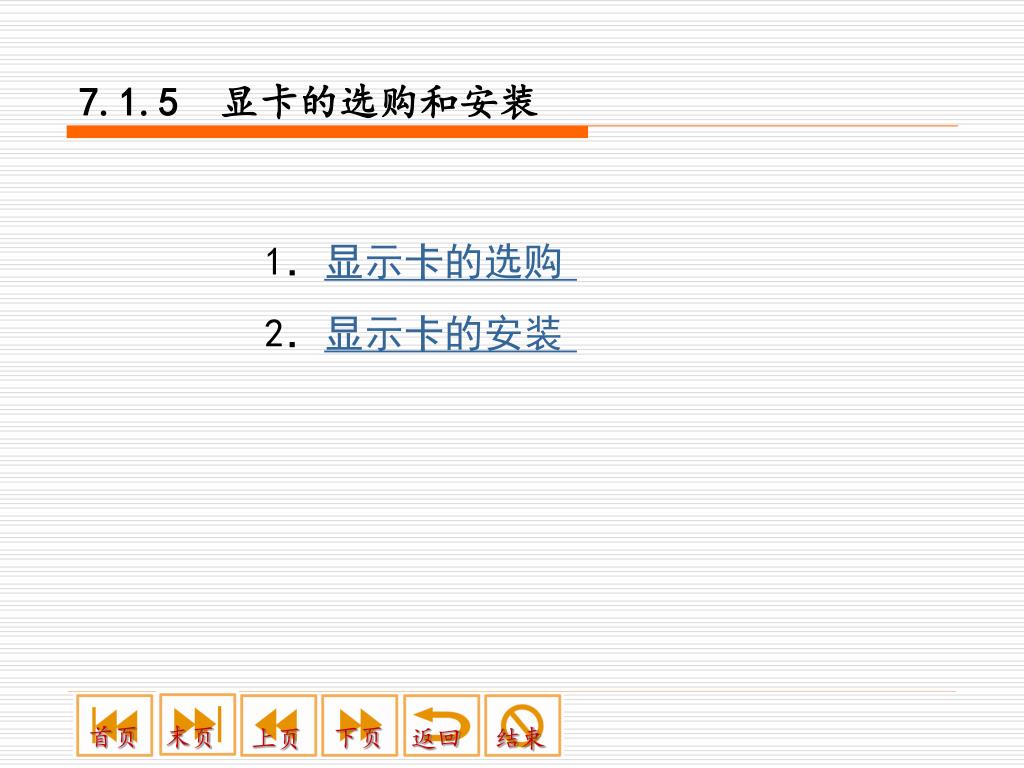

  47. 7.1.5 显卡的选购和安装 1．显示卡的选购 2．显示卡的安装

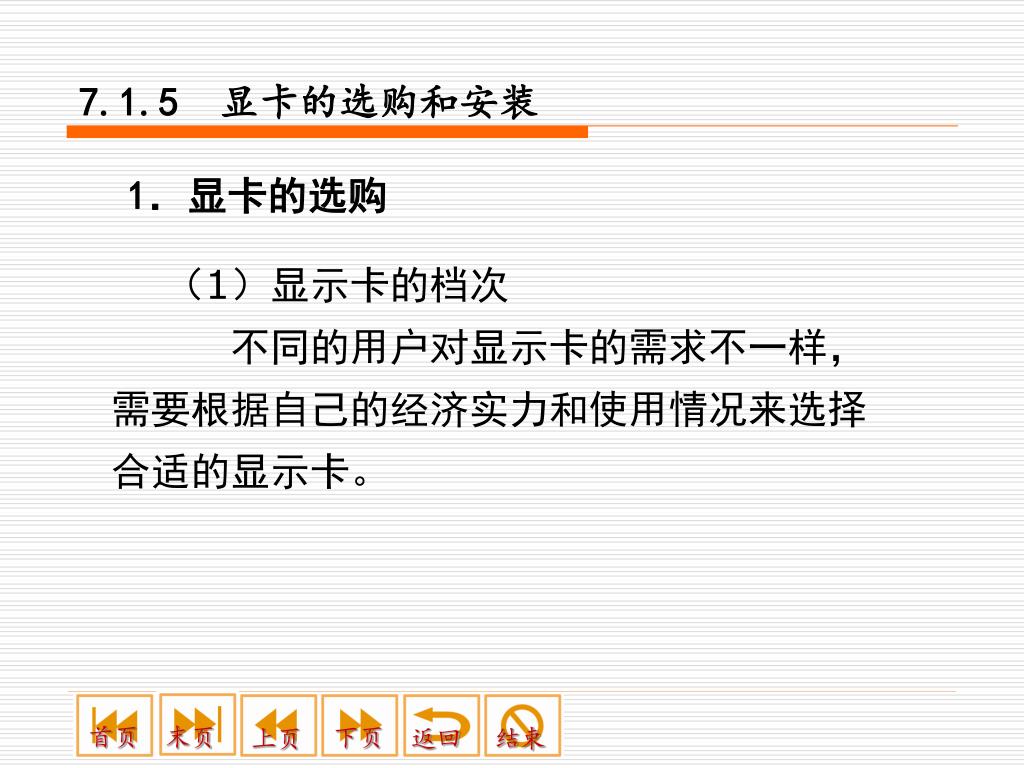

  48. 7.1.5 显卡的选购和安装 1．显卡的选购 　 （1）显示卡的档次 　　　不同的用户对显示卡的需求不一样，需要根据自己的经济实力和使用情况来选择合适的显示卡。

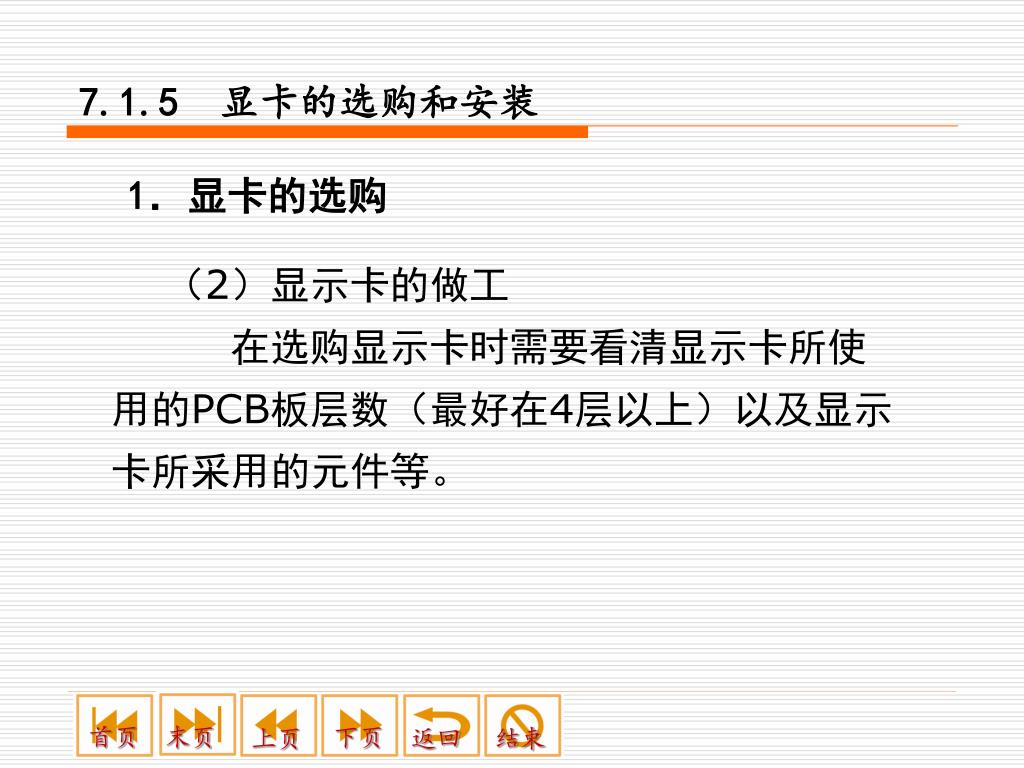

  49. 7.1.5 显卡的选购和安装 1．显卡的选购 　 （2）显示卡的做工 　　　在选购显示卡时需要看清显示卡所使用的PCB板层数（最好在4层以上）以及显示卡所采用的元件等。

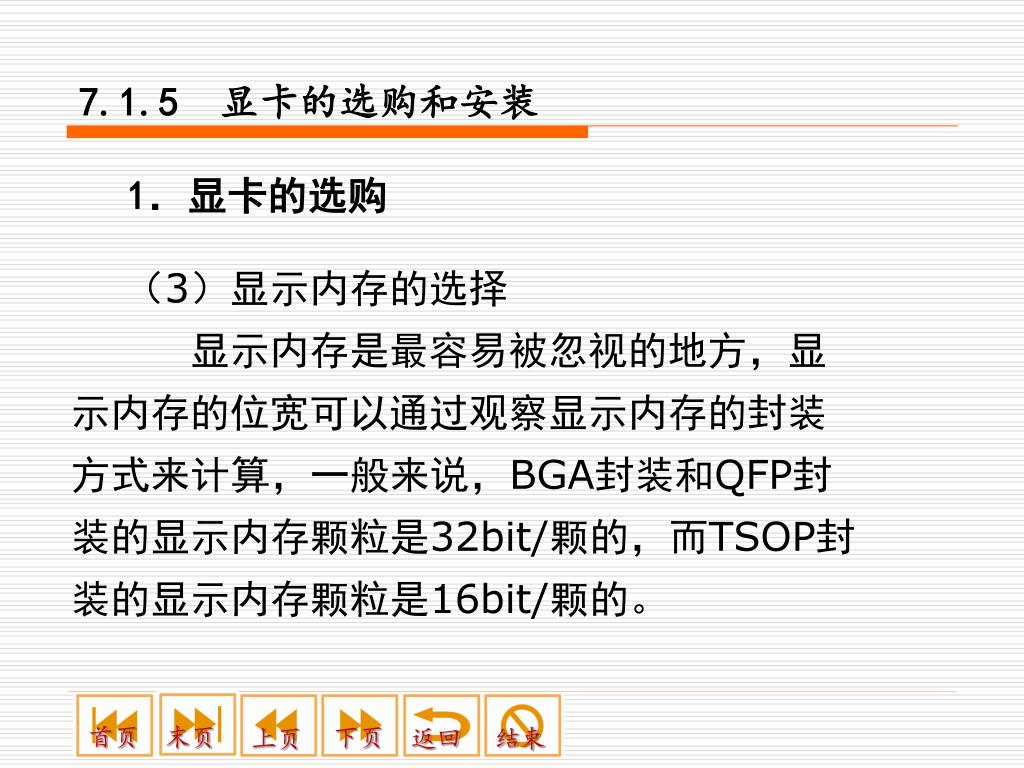

  50. 7.1.5 显卡的选购和安装 1．显卡的选购 　 （3）显示内存的选择 　　　显示内存是最容易被忽视的地方，显示内存的位宽可以通过观察显示内存的封装方式来计算，一般来说，BGA封装和QFP封装的显示内存颗粒是32bit/颗的，而TSOP封装的显示内存颗粒是16bit/颗的。
