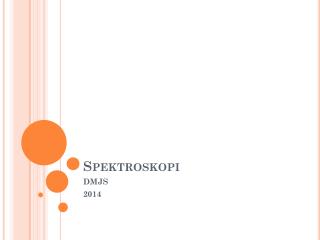

  1. Spektroskopi DMJS 2014

  2. Penentuan Struktur • Difraksi Sinar-X • Spektroskopi massa • Spektrometer infra merah • NMR

  3. E=hv • h= 6,63 x 10-34 Js • dengan c = 3,0 x 108 m/s • c=vλ

  4. Spektrumgelombangelektromagnetik Frekuensiν (Hz) Frekuensi tinggi Frekuensi rendah 1019 Sinarkosmik Sinarϒ Sinar x sinaruv Sinarir Gel micro Gel. radio nmr Sinartampak Panjanggelombangλ (μm)

  5. Kelemahan sinar-X • Difraksi sinar X hanya dapat bekerja pada solid kristal • Mrmbutuhkan waktu yg lama • Unsur H tidak jelas karena terlalu ringan dan sulit mendifraksi sinar x

  6. Karakteristik • Infra merah→jenisgugusfungsi • Spektroskopimassa → massamolekul • Nmr → atom H dan C danikatannyadalamsenyawaorganik • C nmr → jumlahdanjenis atom C • Uvspektra → apakahsenyawaterkonjugasiatautidak

  7. Tiga tahap dalam penentuan struktur molekul • Rumus Molekul • Menentukan dengan EA dan MS • Menentukan dengan IHD (indeks kekurangan hidrogen) berdasarkan jumlah cincin dan ikatan π • Gugus fungsi • Dengan IR dan C NMR • Menentukan simetri dengan membandingkan c nmr dengan rumus molekul • Hubungan/konektivitas C-H • Data H NMR

  8. Indeks Kekurangan Hidrogen • f = X-1/2Y+1/2Z+1 • X= atom tetravalen (C,Si) • Y= atom monovalen (H, halogen) • Z= atom trivalen (N,P)

  9. Spektroskopi Massa • Lebih dari 20 jenis • salah satu yang sering dipakai yaitu elektron ionisasi • Prinsip alat ada 3 yang pasti ada

  10. sampel tampilan

  11. spektrum pentana

  12. spektrum isopentana

  13. Klasifikasi Senyawa Organik

  14. Vibrasi molekul dalam IR • Ketikamolekulmenyerapsinar IR, → tereksitasi → bervibrasi • Mode vibrasi → tarikandanuluran mode tarikan simetris asimetris

  15. Tekuk/ulur In plane rocking scicorring Out of plane wagging twisting

  16. fingerprint / sidik jari • Daerah antara 4000-1400 cm-1 • Merupakan daerah gugus fungsi • Daerah sidik jari 1400- 400 cm-1 • Daerah ini merepresentaasikan keseluruhan molekul

  17. NMR

  18. Bagaimana NMR bekerja • Inti yang dapat teramati (spin =1/2) yaitu 1H, 13C, 19F, 15N dan 31P Energi diserap Energi dilepas energi

  19. Nmr proton • Pergeseran kimia • δ =nilai pergeseran kimia • vs = frekuensi sampel • vTMS= frekuensi TMS(tetrametil silan) • Makin besar densitas elektron (σ), makin kecil frekuensinya, makin kecil pula nilai pergeseran kimianya

  20. Spektrum 1H NMR Kloroform pada 200 MHz

  21. Spektrum 1 bromo, 2,2 dimetil propana
