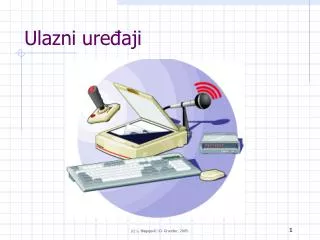

  1. Ulazni uređaji (c) L. Blagojević i D. Grundler, 2005.

  2. A/D pretvornik Crtični kod Digitalni fotoaparat Grafička ploča Miš Palica za upravljanje QWERTY, QWERTZ Skener Tipkovnica Zaslon osjetljiv na dodir Pomična kuglica Palica za upravljanje Ključne riječi (c) L. Blagojević i D. Grundler, 2005.

  3. Okolina zvuk, slika, pokret, temperatura Ulazniuređaji Računalo Ulazni uređaji • Ulazni su uređaji oni koji omogućavaju unos podataka ili programa iz okoline u računalo (c) L. Blagojević i D. Grundler, 2005.

  4. Tipkovnica • Slovište, tastatura, engl. keyboard • Jedan od najrasprostranjenijih ulaznih uređaja • Ulazni uređaj namijenjen unosu teksta • Sastoji se od kućišta u koje su smještene označene tipke (c) L. Blagojević i D. Grundler, 2005.

  5. Tipkovnica • Svaka je tipka povezana sa sklopkom, pa se pritiskom na tipku zatvara električni kontakt i šalje podatak računalu • Broj i raspored tipki ovisi o namjeni, a za osobna računala uobičajene su tipkovnice sa 101 ili 102 tipke (c) L. Blagojević i D. Grundler, 2005.

  6. Tipkovnica Tipka Enter Dio tipkovnice za unos brojaka(engl. numeric keypad) (c) L. Blagojević i D. Grundler, 2005.

  7. Dijelovi IBM PC tipkovnice Osim tipki za pisanje teksta postoje i tipke za unos različitih naredbi: Esc, Ctrl, Alt, Home i dr. (c) L. Blagojević i D. Grundler, 2005.

  8. F1 – Help!!! FUNKCIJSKA TIPKA F1 ČESTO U PROGRAMIMA ZNAČI:“HELP !!!” (c) L. Blagojević i D. Grundler, 2005.

  9. Tipka ANY??? ČESTO ĆETE NA RAČUNALU DOBITI OVU PORUKU. TIPKA ANY, NARAVNO, NE POSTOJI!!! (c) L. Blagojević i D. Grundler, 2005.

  10. QWERTY tipkovnica Uobičajen raspored tipki QWERTY tipkovnice. U uporabi kod mehaničkih pisaćih strojeva od 1872. god. (c) L. Blagojević i D. Grundler, 2005.

  11. QWERTZ tipkovnica Kod nekih tipkovnica zamijenjena su mjesta tipki Y i Z,pa se takva tipkovnica zove QWERTZ. (c) L. Blagojević i D. Grundler, 2005.

  12. Ergonomska tipkovnica Položaj ruku kod ergonomski oblikovane tipkovnice (c) L. Blagojević i D. Grundler, 2005.

  13. Ergonomska tipkovnica • Olakšava rad • Umanjuje opasnost od povreda Položaj ruku kod ergonomskei obične tipkovnice (c) L. Blagojević i D. Grundler, 2005.

  14. Ergonomska tipkovnica (c) L. Blagojević i D. Grundler, 2005.

  15. Ergonomska tipkovnica (c) L. Blagojević i D. Grundler, 2005.

  16. Povrede Zbog dugotrajne uporabe tipkovnice ili miša može doći do povrede, tzv. sindroma karpalnog tunela ili skraćeno CTS (c) L. Blagojević i D. Grundler, 2005.

  17. Povrede • Povrede se mogu izbjeći ili ublažiti na više načina: • češćim prekidima rada i razgibavanjem ruku • uporabom ergonomskih tipkovnica • pomagalima za ruke (c) L. Blagojević i D. Grundler, 2005.

  18. Miš (c) L. Blagojević i D. Grundler, 2005.

  19. Miš • Miš (engl. mouse) je pokazni uređaj • Služi za pomicanje pokazivača (engl. cursor) na zaslonu monitora i davanje naredbi pritiskom jedne od tipki miša (c) L. Blagojević i D. Grundler, 2005.

  20. Miš Uobičajen način uporabe miša ̶̶ pomicanjem po ravnoj plohi i pritiskom na tipke na gornjem dijelu miša (c) L. Blagojević i D. Grundler, 2005.

  21. Građa miša (c) L. Blagojević i D. Grundler, 2005.

  22. Povezivanje miša s računalom • Kabelom (serijska veza) i priključkom na posebnu priključnicu • Bežično (IR ili radiovalovima) (c) L. Blagojević i D. Grundler, 2005.

  23. Održavanje miša Povremeno je potrebno izvaditi kuglicu i očistiti unutrašnjost miša (c) L. Blagojević i D. Grundler, 2005.

  24. Razni miševi Miš budućnosti Optički miš (c) L. Blagojević i D. Grundler, 2005.

  25. Optički miš • Engl. optical mouse • Umjesto kuglice ima izvor svjetla i minijaturnu kameru • Na temelju promjene izgleda snimljene podloge, miš "otkriva" pomak (c) L. Blagojević i D. Grundler, 2005.

  26. Optički miš Uobičajen izgled optičkog miša, lako prepoznatljivog po osvjetljenju podloge (redovito crvenom svjetlošću) (c) L. Blagojević i D. Grundler, 2005.

  27. Optički miš Uobičajen izgled optičkog miša s donje strane (c) L. Blagojević i D. Grundler, 2005.

  28. Optički miš (c) L. Blagojević i D. Grundler, 2005.

  29. Pomična kuglica Pomična kuglica (engl. trackball) djeluje na sličnom načelu kao i miš, a izgleda kao naopako okrenuti miš (c) L. Blagojević i D. Grundler, 2005.

  30. Pomična kuglica (c) L. Blagojević i D. Grundler, 2005.

  31. Pomična kuglica • Pomična kuglica (engl. trackball) pokazni je uređaj nalik preokrenutom mišu • Služi za pomicanje pokazivača (engl. cursor) na zaslonu monitora i davanje naredbi pritiskom na tipke (ista namjena kao i miš) (c) L. Blagojević i D. Grundler, 2005.

  32. Pomična kuglica (c) L. Blagojević i D. Grundler, 2005.

  33. Pomična kuglica • Treba manje prostora na radnoj plohi od miša pa je prikladna za prijenosna računala • Neki korisnici radije rade s pomičnom kuglicom nego mišem • Pomičnom kuglicom može se točnije pomicati pokazivač na zaslonu monitora, a posebno je pogodna kad nema raspoložive radne plohe • Višestruko je skuplja od miša (c) L. Blagojević i D. Grundler, 2005.

  34. Pomična kuglica Pomična kuglica prijenosnog računala Samostojeća pomična kuglica (c) L. Blagojević i D. Grundler, 2005.

  35. Pomična kuglica Pomična kuglica prijenosnog računala (c) L. Blagojević i D. Grundler, 2005.

  36. Uporaba pomične kuglice (c) L. Blagojević i D. Grundler, 2005.

  37. Grafička ploča (c) L. Blagojević i D. Grundler, 2005.

  38. Grafička ploča • Izrada crteža s • pomoću računala jedno je od važnijih područja njegove primjene, a najpogodniji ulazni uređaj za tu namjenu je grafička ploča (engl. tablet, digitizing tablet) (c) L. Blagojević i D. Grundler, 2005.

  39. Grafička ploča Uobičajeni oblik grafičke ploče (c) L. Blagojević i D. Grundler, 2005.

  40. Grafička ploča • Pojava računala u koja je, umjesto tipkovnicom, podatke moguće unositi olovkom (engl. pen-based computer), dovela je do naglog razvoja i primjene grafičkih ploča • Računala u koja se podaci unose pomoću olovke imaju grafičke ploče ugrađene u zaslon monitora čineći s njim cjelinu (c) L. Blagojević i D. Grundler, 2005.

  41. Radna ploha Pokazna naprava Pokazna naprava Grafička ploča (c) L. Blagojević i D. Grundler, 2005.

  42. Pokazne naprave grafičke ploče Pokazna naprava u obliku miša (lijevo) i olovke (desno) (c) L. Blagojević i D. Grundler, 2005.

  43. Pokazne naprave grafičke ploče Različiti oblici pokaznih naprava Pokazna naprava u obliku olovke se rabi za izradu crteža, a u obliku miša za unos postojećih crteža u računalo (c) L. Blagojević i D. Grundler, 2005.

  44. Pokazne naprave grafičke ploče Pokazna naprava u obliku miša (c) L. Blagojević i D. Grundler, 2005.

  45. Palica za upravljanje (c) L. Blagojević i D. Grundler, 2005.

  46. Palica za upravljanje • Palica za upravljanje (engl. joystick) pokazni je uređaj, a služi za pomicanje pokazivača (engl. cursor) ili nekih drugih objekata na zaslonu monitora i davanje naredbi pritiskom na tipke • Pogodna je kad se računalom upravlja objektima koji se stvarno ili prividno pomiču u prostoru: vozilima, dizalima i sl. • Najčešća primjena je kod računalnih igara i zabavnih automata (c) L. Blagojević i D. Grundler, 2005.

  47. Palica za upravljanje Engl. joystick • Na palici se nalazi nekoliko tipki kojima je moguće računalu uputiti naredbe • Sastoji se od palice koja se drži u ruci i može se pomicati u svim smjerovima i kućišta u kom su smješteni pretvornici pomaka u električne veličine (c) L. Blagojević i D. Grundler, 2005.

  48. Palica za upravljanje Primjer palica za upravljanje namijenjene računalnim igrama (c) L. Blagojević i D. Grundler, 2005.

  49. Zaslon osjetljiv na dodir Engl. touch screen (c) L. Blagojević i D. Grundler, 2005.

  50. Zaslon osjetljiv na dodir • Zaslon osjetljiv na dodir (engl. touch screen) jest zaslon monitora koji ima sposobnost otkriti mjesto na kojemu je dodirnut • Približavanjem ili dodirom prsta označenog mjesta na zaslonu daje se uputa računalu • Zbog jednostavnosti uporabe i pouzdanosti, zaslon osjetljiv na dodir prikladan je za javne informacijske sustave (npr. banke, kolodvore, turističke informacije, informacijske kioske, Internet kioske i sl.) (c) L. Blagojević i D. Grundler, 2005.
