  1. Obdelava slike • (Pred)obdelava slike • Izboljšanje slike • Naloga: napraviti sliko (še) boljšo - • potrebujemo model izboljšanja. • Obnavljanje slike • Naloga: napraviti sliko tako, kot je • (naj bi) že bila - potrebujemo model poslabšanja. • Analiza slike • Razgradnja slike • Iskanje robov • Iskanje oglišč • ....

  2. (Pred)obdelava slike Izhodna slika Vhodna slika Predobdelava • Naloga predobdelave: • Napraviti sliko bolj primerno za nadaljnjo obdelavo • V sistemih strojnega vida naj bi bilo predobdelave čim manj • Kakovost slike je potrebno zagotoviti že v času njenega nastanka • Op.: • Ko govorimo o predobdelavi slike, mogoče preveč razmišljamo o tem, • da bi bilo treba sliko popraviti.

  3. 12 Digitalna slika f(x,y) x M y 12 N Piksel Okolica 3x3, 5x5, ... Področje zanimanja

  4. (Pred)obdelava slike • Točkovne operacije: • aritmetične in logične operacije: +, -, *, /, IN, ALI,... • včasih nastopajo samostojno, še pogosteje pa so • sestavni del sestavljenih operacij. • Lokalne operacije: • linearno / nelinearno filtriranje “šuma”. • Globalne operacije: • take, ki so rezultat celotne vsebine slike (histogram)

  5. Točkovne operacije • Spreminjanje svetlosti: IIzh = IVh + k IIzh IIzh IVh IVh IVh – Vhodni nivoji svetlosti (sivosti) IIzh – Izhodni nivoji svetlosti (sivosti)

  6. Točkovne operacije • Spreminjanje kontrasta: IIzh k . IVh IIzh IIzh IVh IVh

  7. Točkovne operacije invertiranje upragovljenje IIzh IIzh IVh IVh

  8. Točkovne operacije V splošnem: IVh – Vhodni nivoji svetlosti IIzh – Izhodni nivoji svetlosti d – maksimalna vhodna vrednost c – minimalna vhodna vrednost b – maksimalna izhodna vrednost a – minimalna izhodna vrednost

  9. Točkovne operacije • Seštevanje slik: • popravimo razmerje signal / šum • Odštevanje slik • detekcija premika (spremembe) • odštevanje ozadja • (npr. zaradi neenakomernosti osvetlitve).

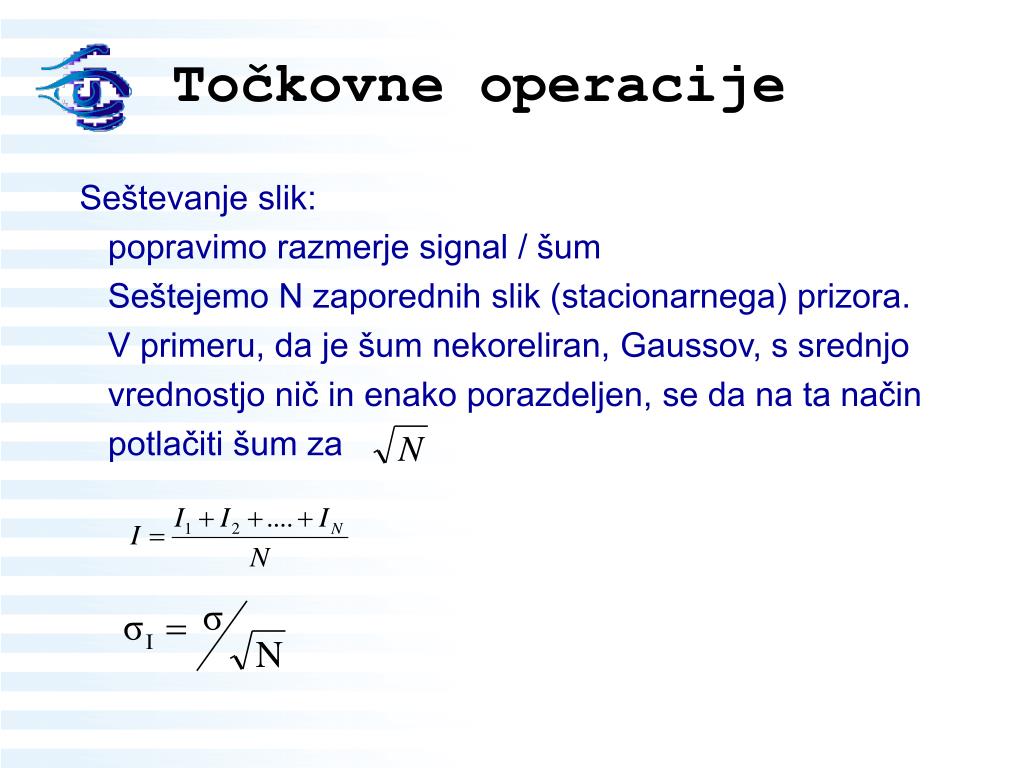

  10. Točkovne operacije Seštevanje slik: popravimo razmerje signal / šum Seštejemo N zaporednih slik (stacionarnega) prizora. V primeru, da je šum nekoreliran, Gaussov, s srednjo vrednostjo nič in enako porazdeljen, se da na ta način potlačiti šum za

  11. Histogramljenje • Slikovni element obravnavamo kot naključno spremenljivko. • Na podlagi histograma se da povedati marsikaj o kakovosti slike. • Popravljanje svetlosti, kontrasta, upragovljenje, ... • Ravnanje histograma: • Tiste svetlosti, ki so bolj prisotne, kvantiziraj bolj fino. • Določanje histograma: • Preslikaj svetlosti tako, da bodo ustrezno porazdeljene.

  12. Ravnanje histograma • Ravnanje histograma

  13. Ravnanje histograma

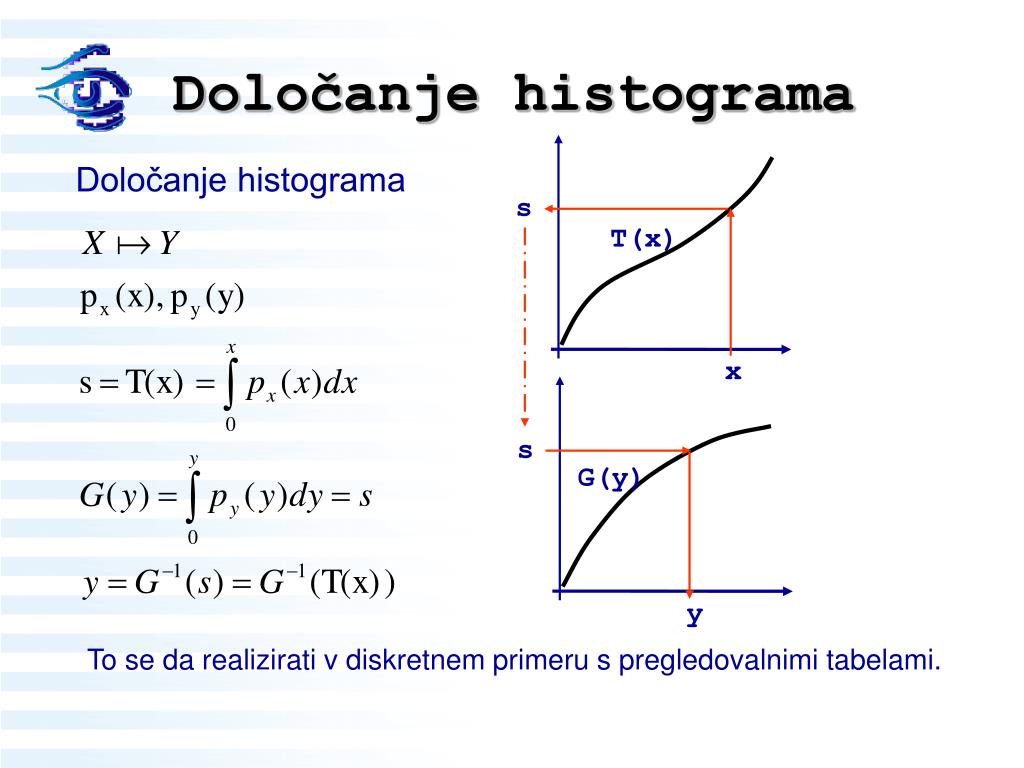

  14. Določanje histograma • Določanje histograma s T(x) x s G(y) y • To se da realizirati v diskretnem primeru s pregledovalnimi tabelami.

  15. t Upragovljenje Izhod:Binarna slika Vhod: Sivinska slika Histogram

  16. Lokalne operacije • Zmanjšati nivo šuma • Gaussov šum • Impulzni šum (“poper in sol”) • Linerano filtriranje (Gaussov filter) • Nelinearno filtriranje (medianin filter) • IIzh(i, j) =k l h(k,l) x IVh(i-k,j-l)

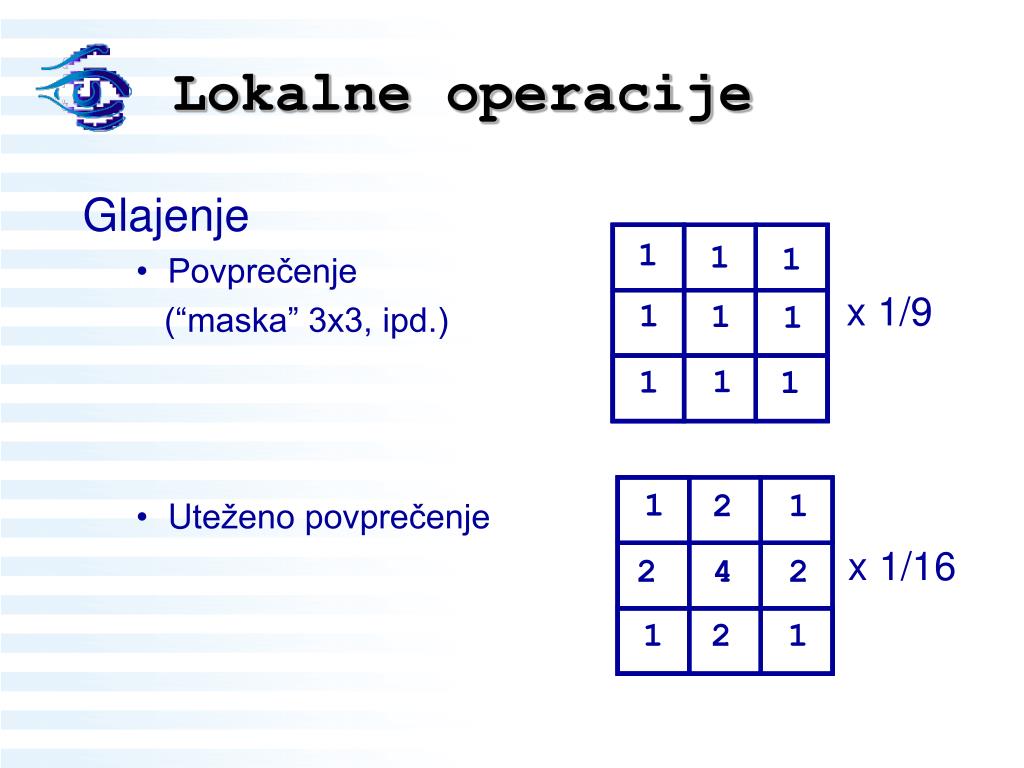

  17. 1 1 1 1 1 1 1 1 1 1 2 1 2 4 2 1 2 1 Lokalne operacije • Glajenje • Povprečenje (“maska” 3x3, ipd.) • Uteženo povprečenje x 1/9 x 1/16

  18. 1 1 4 4 6 Lokalne operacije • Gaussov filter • Smiselno je izkoristiti ločljivost jedra • g(x,y) * f(x,y) = g(x) * g(y) * f(x,y) • Najprej filtriramo po stolpcih • Nato po vrsticah x 1/16 Diskretna aproksimacija 1D Gaussa ( = 1)

  19. Lokalne operacije • Glajenje zamegli robove • Ostrenje (angl. “unsharp masking”) • Zmanjšamo vpliv glajenja na robove • Nelinearno filtriranje – mediana • Zavedati se moramo, da filtriranje lahko zamakne robove

  20. 1 1 1 g(x,y) fg(x,y) fo(x,y) fi(x,y) + Glajenje 1 1 -8 1 1 1 Lokalne operacije • Ostrenje (angl. “unsharp masking”) • Od originalne slike odštejemo njeno glajeno verzijo, • g(x,y) = fi(x,y) - fg(x,y) K originalni sliki prištejemo določen delež g(x,y) fo(x, y) = (1-k) • fi(x,y) + k • g(x,y) • Podoben rezultat dobimo s prištevanjem • ustreznega deleža Laplacea

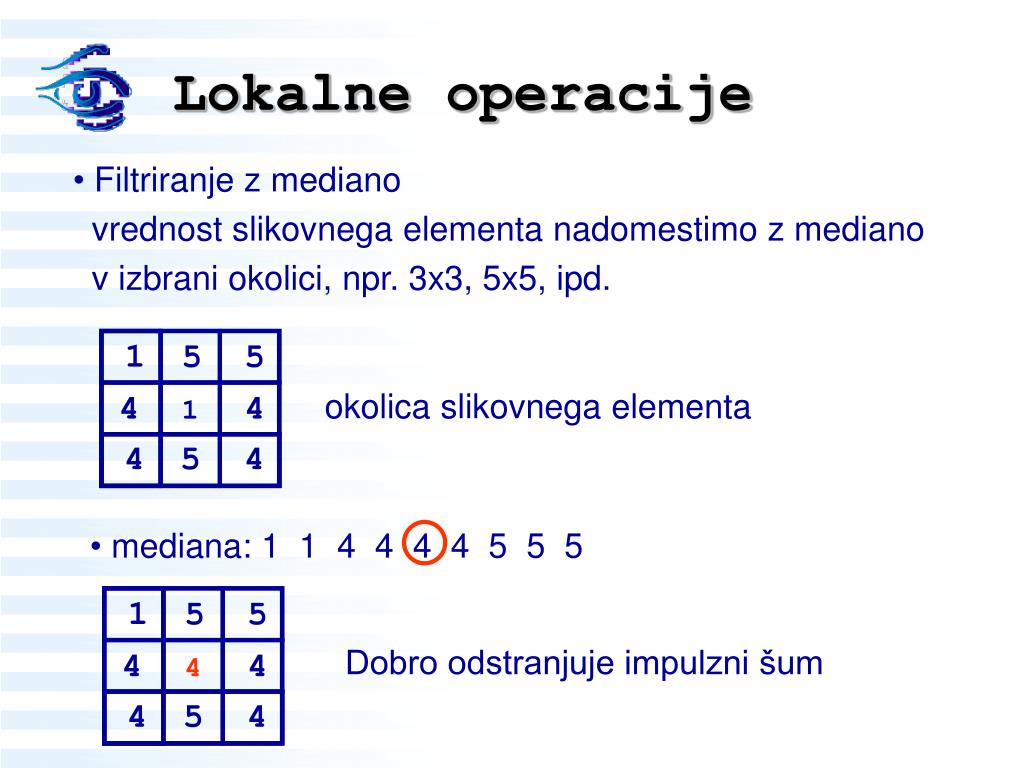

  21. 1 1 5 5 5 5 4 4 4 4 1 4 • mediana: 1 1 4 4 4 4 5 5 5 4 4 5 5 4 4 Lokalne operacije • Filtriranje z mediano • vrednost slikovnega elementa nadomestimo z mediano • v izbrani okolici, npr. 3x3, 5x5, ipd. okolica slikovnega elementa Dobro odstranjuje impulzni šum

  22. Iskanje robov • Iskanje robnih točk • - spremebe svetlosti (vrednosti) slike • - robne točke še niso obris Robna točka

  23. Iskanje robov • Robni operatorji • Večina operatorjev deluje na podlagi (numeričnega) odvajanja • Računanje prvih odvodov (gradienta) slike • Računanje drugih odvodov (Laplace) slike (tudi DOF) • Modela robov (Hueckel) • Splošen postopek • Filtriranje z Gaussovim filtrom primerne širine • Numerično odvajanje (npr. računanje gradienta) • Upragovljenje (po potrebi tanjšanje)

  24. Iskanje robov • Nekateri najbolj znani robni operatorji • Robertsov operator • Prewittov operator • Sobelov operator • Cannyjev operator • Iskanje prehodov skozi nič (Laplace Gaussa) • Razlika Gaussov (DOF – Diff. Of Gaussians)

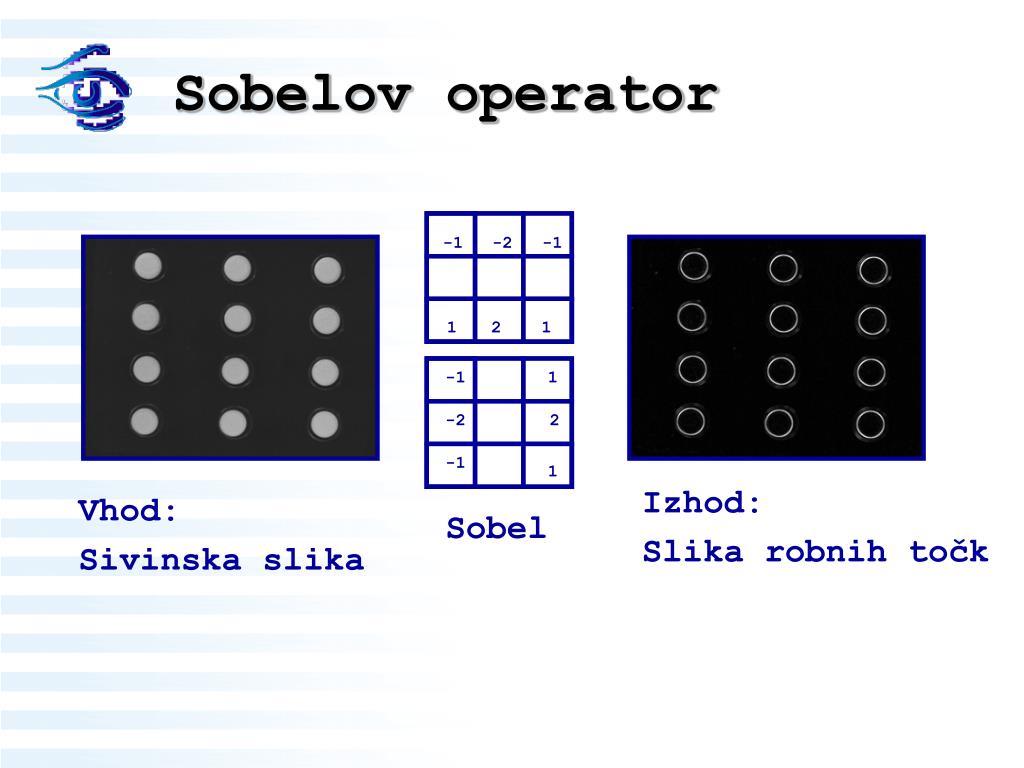

  25. -1 -2 -1 1 2 1 Sobelov operator -1 1 -2 2 -1 1 Izhod: Slika robnih točk Vhod: Sivinska slika Sobel

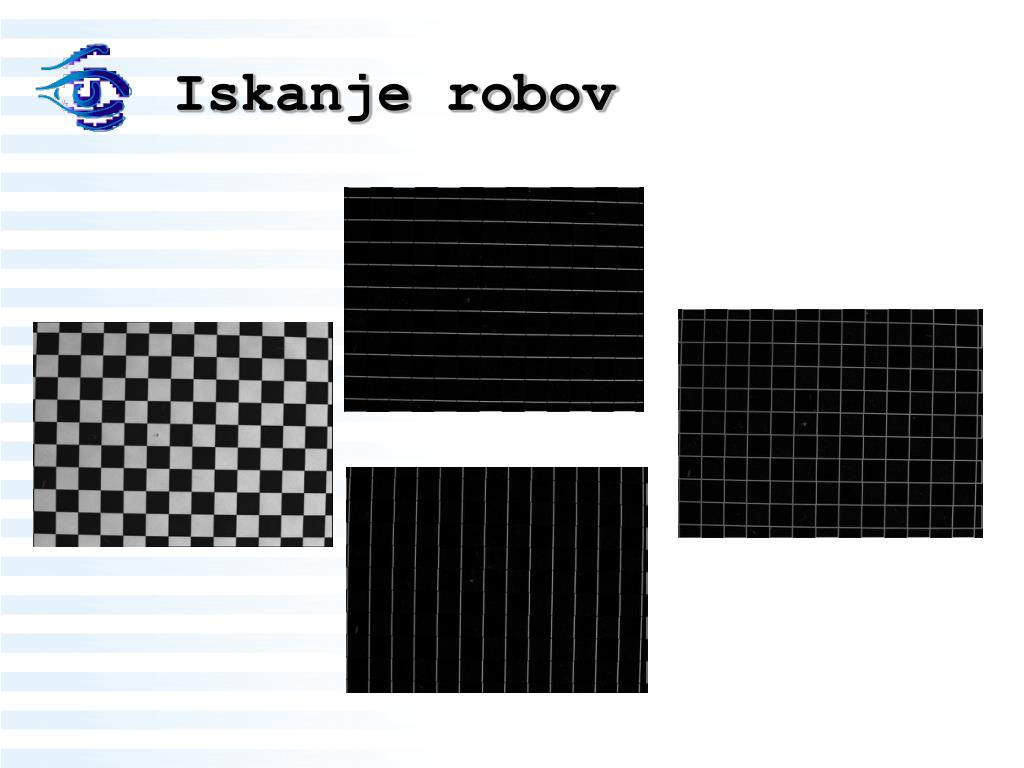

  26. Iskanje robov

  27. -1 -1 -1 +1 0 -1 0 1 1 1 0 +1 -1 0 Nekateri drugi operatorji Prewitt Roberts Gx Gx -1 1 Gy Gy -1 1 -1 1 Izbira robnega operatorja ne sme odločilno Vplivati na delovanje sistema.

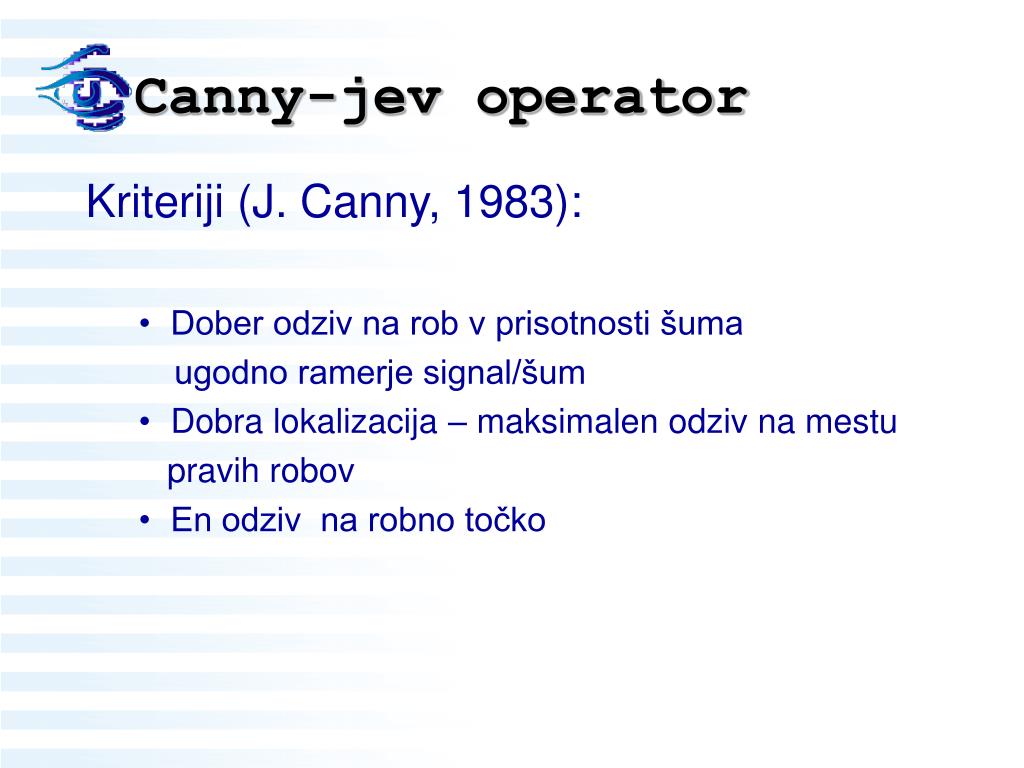

  28. Canny-jev operator • Kriteriji (J. Canny, 1983): • Dober odziv na rob v prisotnosti šuma ugodno ramerje signal/šum • Dobra lokalizacija – maksimalen odziv na mestu pravih robov • En odziv na robno točko

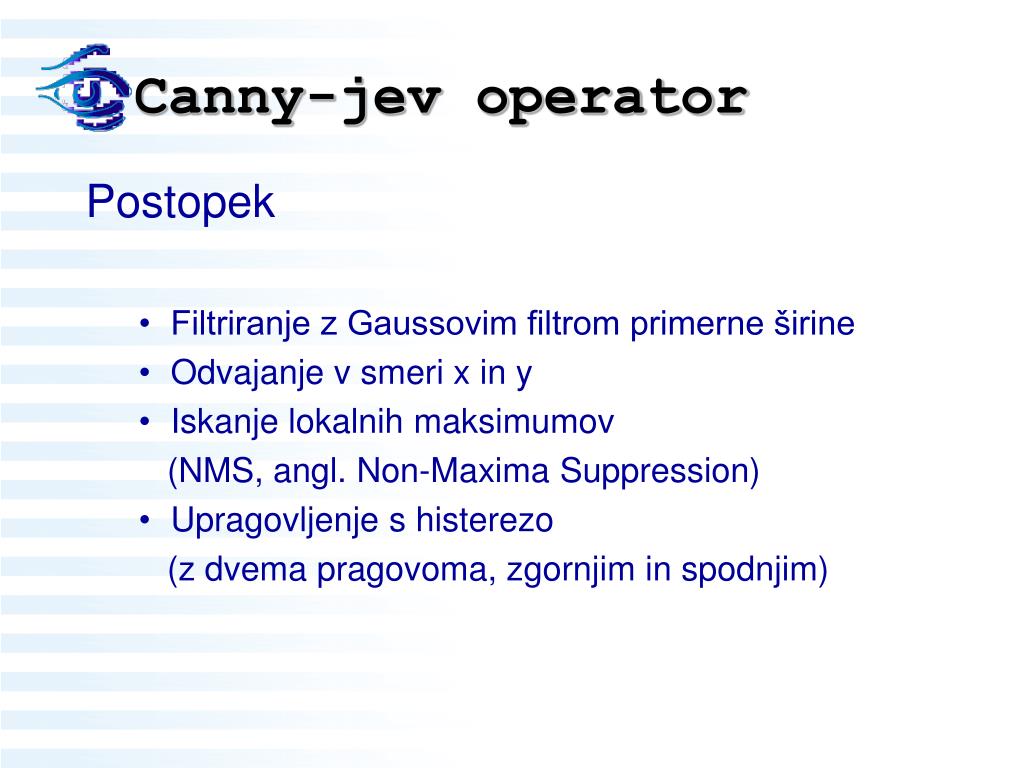

  29. Canny-jev operator • Postopek • Filtriranje z Gaussovim filtrom primerne širine • Odvajanje v smeri x in y • Iskanje lokalnih maksimumov (NMS, angl. Non-Maxima Suppression) • Upragovljenje s histerezo (z dvema pragovoma, zgornjim in spodnjim)

  30. Canny-jev operator • Namesto slike odvajamo filter • Filtriramo z odvodom filtra • Upoštevamo lastnost ločljivosti filtra

  31. Canny-jev operator f - vhodna slika g(x)*f g(y)*f gy(y)*f gx(x)*f Velikost Smer NMS HT e – slika robov

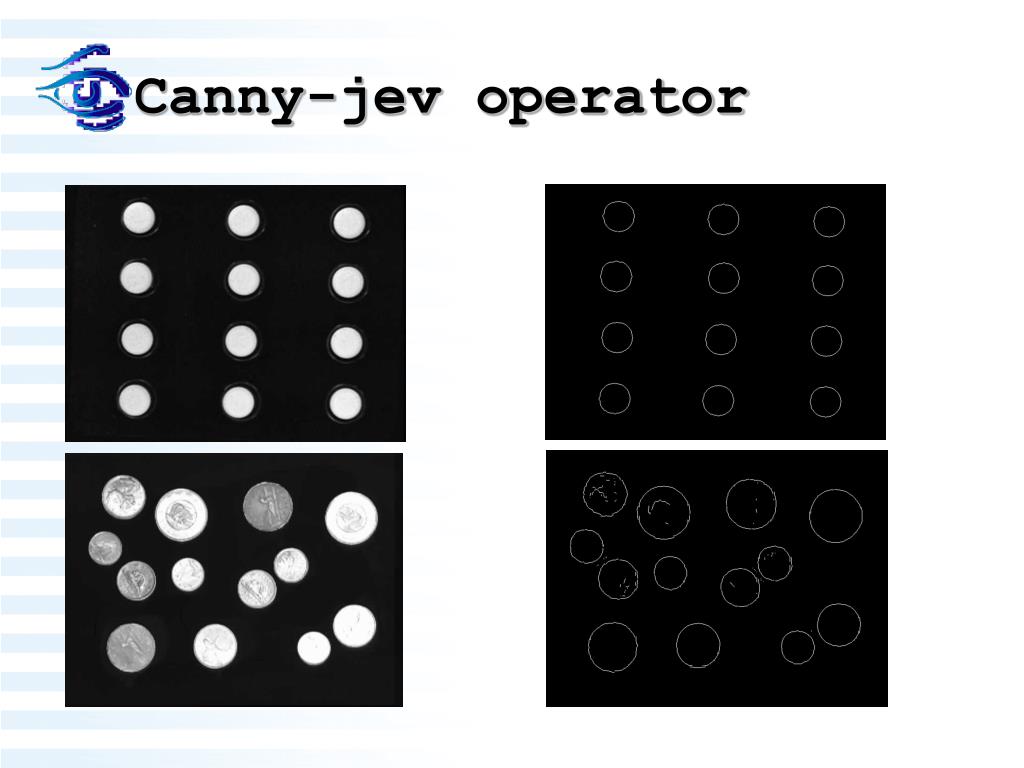

  32. Canny-jev operator

  33. Večločljivostni pristop • Sliko filtriramo z več Gaussovimi filtri različnih širin • Dobimo isto sliko na različnih stopnjah ločljivosti • Poiščemo robne točke na vseh stopnjah ločljivosti • Združimo rezultate z vseh stopenj ločjivosti

  34. Prostor ločljivosti • Ko postane širina (parameter) Gaussovega filtra zvezna • spremenljivka, govorimo o prostoru ločljivosti. • Večločljivostni pristopi in prostor ločljivosti (“scale space”) • imajo številne primere uporabe v: • Kodiranju slik • Primerjanju slik • Razgradnji slik • Tvorci teorije: P. Burt, E. Adelson, A. Witkin, P. Perona, J. Malik, T. Lindeberg, J. Koenderink, ...

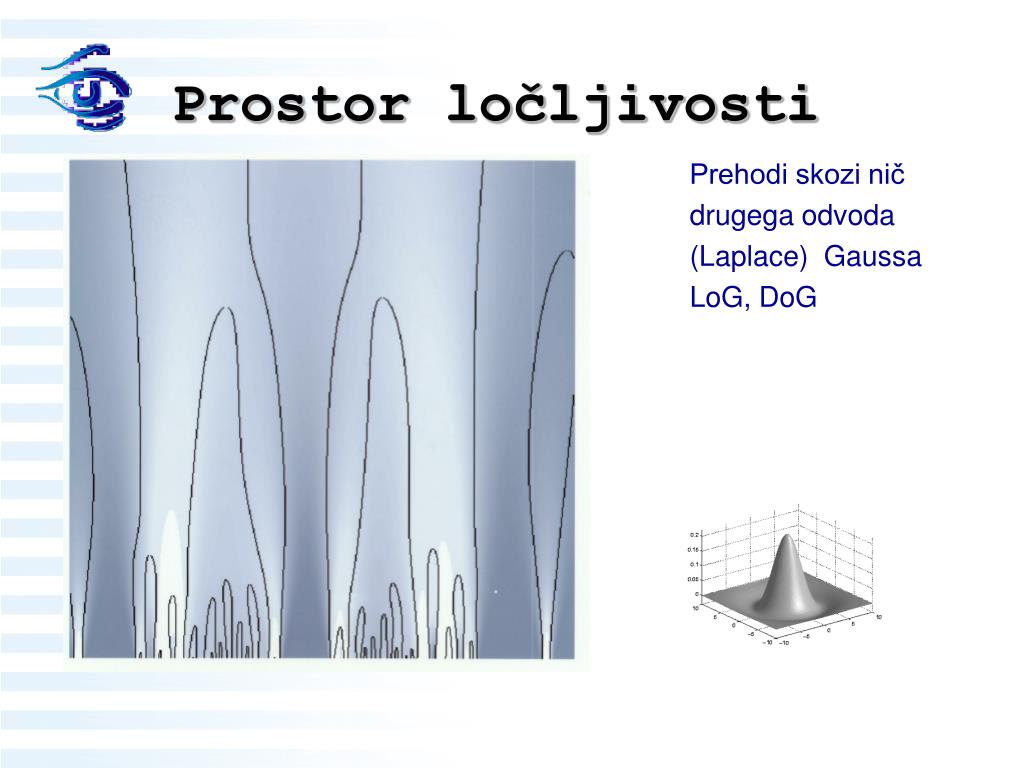

  35. Prostor ločljivosti Prehodi skozi nič drugega odvoda (Laplace) Gaussa LoG, DoG

  36. Iskanje oglišč (kotov) • Izračunamo odvode (e) v smeri x in y • Izračunamo matriko C v neki okolici točke • Izračunamo lastni vrednosti matrike C

  37. Iskanje oglišč (kotov) • Točka (x,y) je oglišče, če sta obe lastni vrednosti dovolj veliki

  38. Iskanje oglišč (kotov)

  39. Houghov transform y = k.x + n Vhod: slika Izhod: Hugh transform

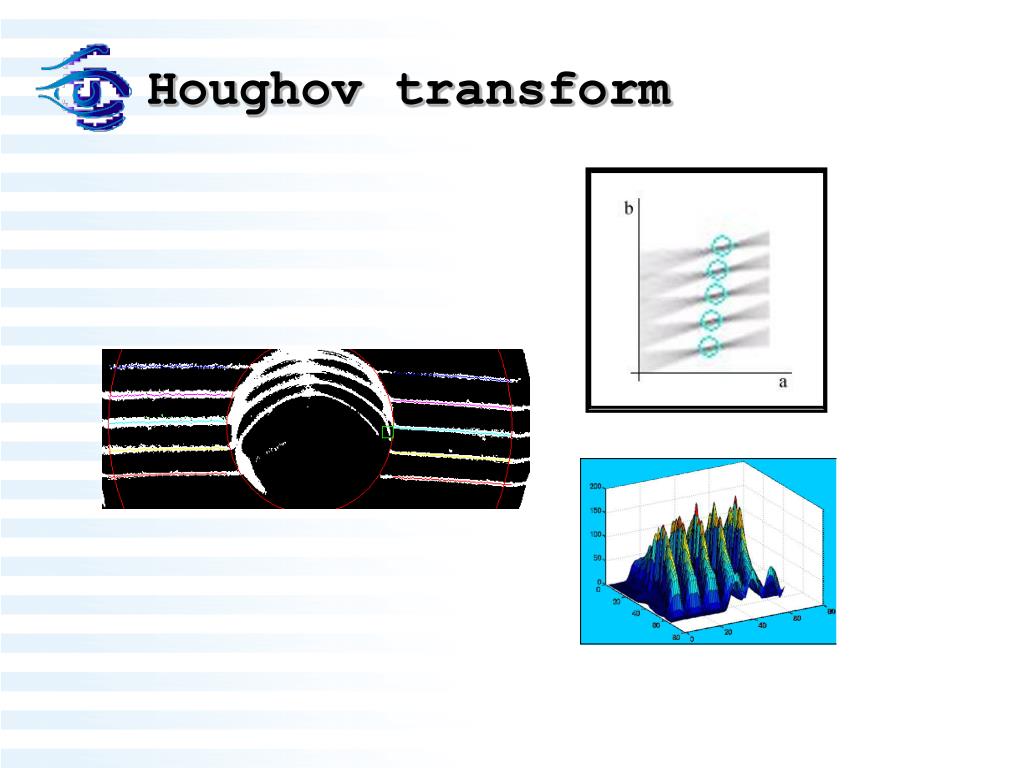

  40. Houghov transform

  41. Literatura • R. Gonzalez, R. Woods, Digital Image Processing, • Prentice Hall, 2002. • M. Sonka, V. Hlavac, R. Boyle, Image Processing, Analysis, and Machine Vision, PWS Publishing, 1999. • E. Trucco, A. Verri, Introductory Techniques for 3D Computer Vision, Prentice Hall, 1998. • HyperMedia Image Processing Reference • http://www.cee.hw.ac.uk/hipr/html/hipr_top.html • Matrox Inspector • MatLab
