  1. Vývoj otevřené metodiky a CAD systému pro podporu projektování nových kabelových systémů složitých technologických celků Závěrečné oponentní řízení projektu FI-IM5/182 Praha, leden 2011

  2. Obsah Projekt Základní informace Cíle, etapy a harmonogram Řešitelský tým Výstupy projektu CAD systém SSK pro podporu projektování nových kabelových systémů Metodika projektování nových kabelových systémů Pilotní nasazení a ověření na projektu komplexní obnovy elektrárny Tušimice II (KO ETU II) Závěr Dotazy a diskuze

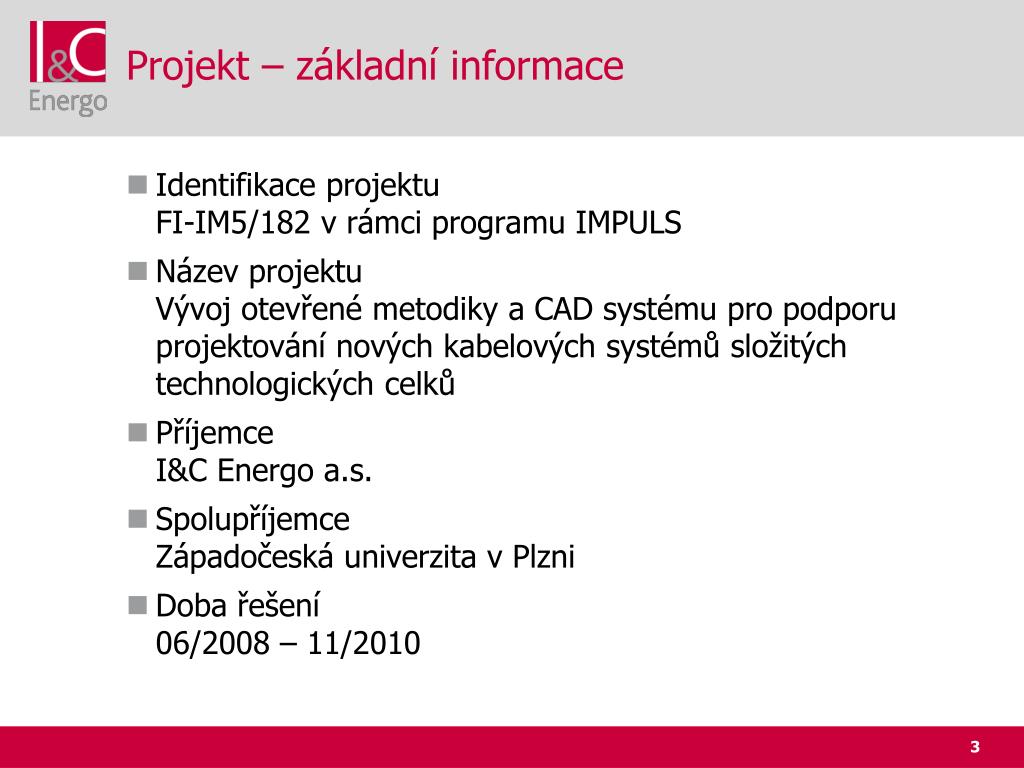

  3. Projekt – základní informace • Identifikace projektu FI-IM5/182 v rámci programu IMPULS • Název projektu Vývoj otevřené metodiky a CAD systému pro podporu projektování nových kabelových systémů složitých technologických celků • PříjemceI&C Energo a.s. • SpolupříjemceZápadočeská univerzita v Plzni • Doba řešení06/2008 – 11/2010

  4. Projekt – cíle • Cíle projektu • Vývoj metodiky projektování nových kabelových systémů • Vývoj CAD systému pro podporu projektování nových kabelových systémů • Praktické ověření komplexního metodického a technického řešení v rámci pilotního nasazení na projektu komplexní obnovy elektrárny Tušimice II (KO ETU II)

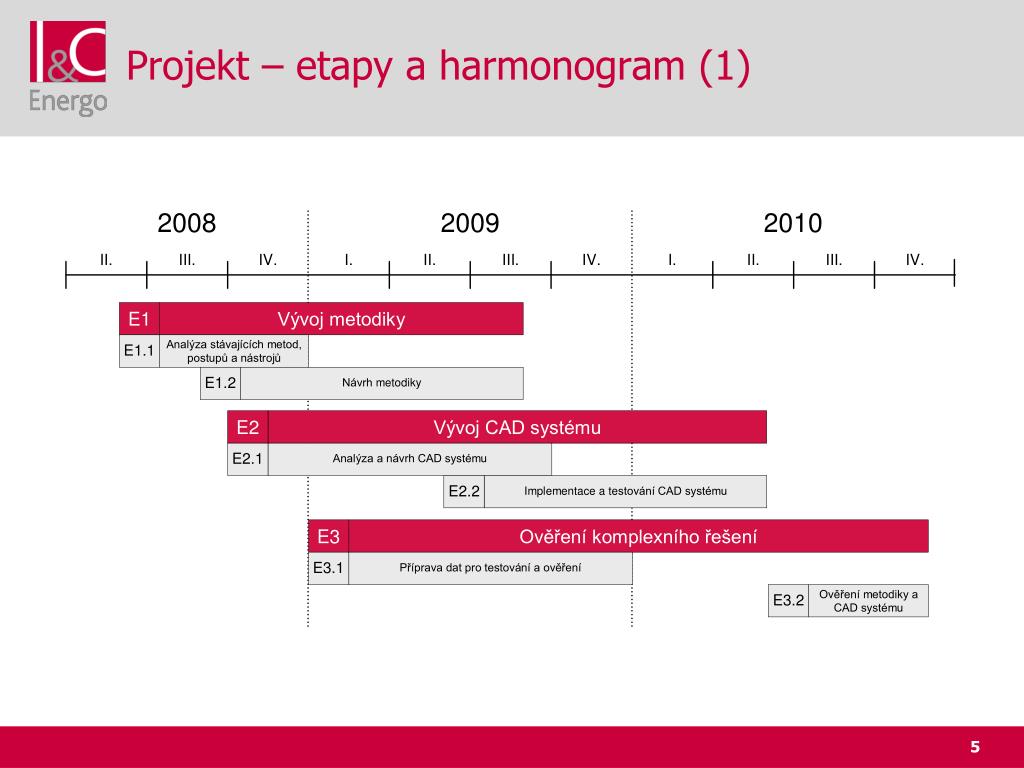

  5. Projekt – etapy a harmonogram (1)

  6. Projekt – etapy a harmonogram (2) • Etapa E1 – Vývoj metodiky • E1.1 – Analýza stávajících metod, postupů a nástrojů užívaných při návrhu kabelových systémů složitých technologických celků • E1.2 – Vlastní návrh metodiky Projektování nových kabelových systémů • Etapa E2 – Vývoj CAD systému pro podporu návrhu nových kabelových systémů • E2.1 – Analýza a návrh CAD systému (vytvoření analytického modelu systému) s využitím metod systémové analýzy a prostředků počítačové podpory (CASE systémů) • E2.2 – Implementace a testování CAD systému

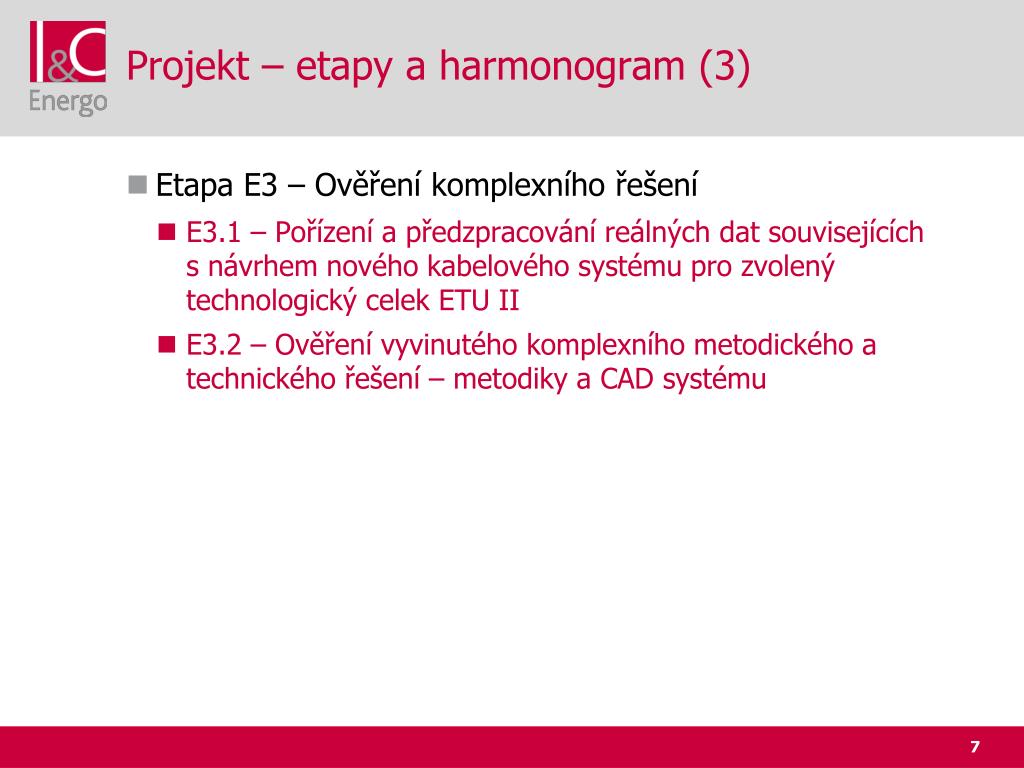

  7. Projekt – etapy a harmonogram (3) • Etapa E3 – Ověření komplexního řešení • E3.1 – Pořízení a předzpracování reálných dat souvisejících s návrhem nového kabelového systému pro zvolený technologický celek ETU II • E3.2 – Ověření vyvinutého komplexního metodického a technického řešení – metodiky a CAD systému

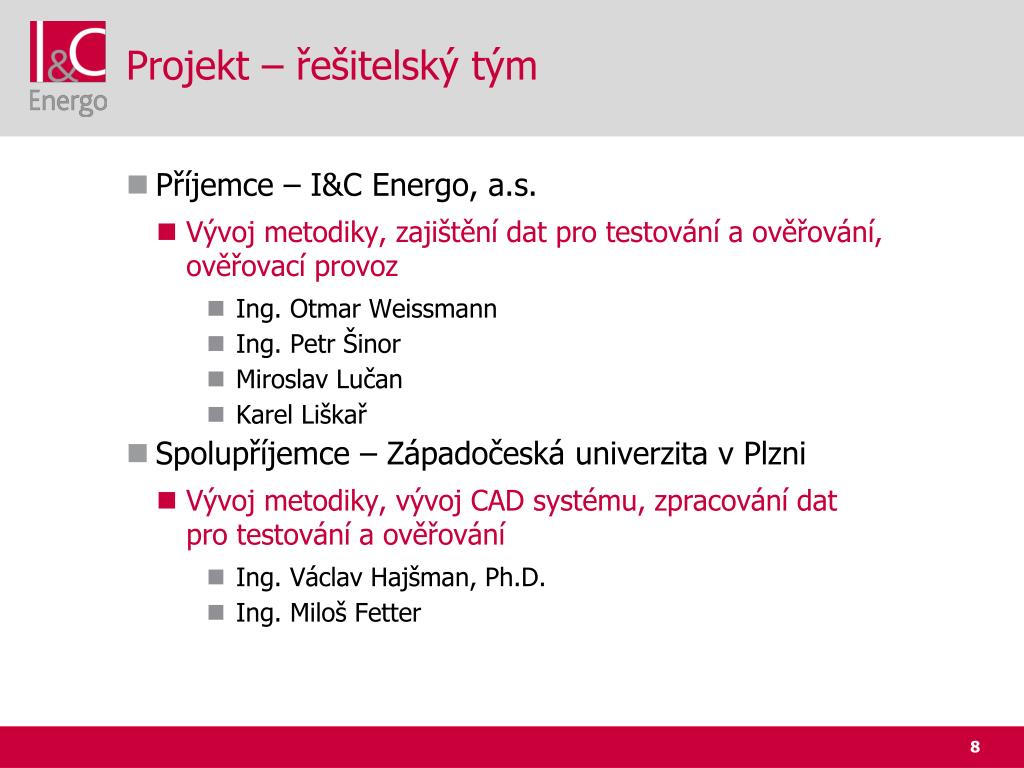

  8. Projekt – řešitelský tým • Příjemce – I&C Energo, a.s. • Vývoj metodiky, zajištění dat pro testování a ověřování, ověřovací provoz • Ing. Otmar Weissmann • Ing. Petr Šinor • Miroslav Lučan • Karel Liškař • Spolupříjemce – Západočeská univerzita v Plzni • Vývoj metodiky, vývoj CAD systému, zpracování dat pro testování a ověřování • Ing. Václav Hajšman, Ph.D. • Ing. Miloš Fetter

  9. CAD systém – základní vlastnosti • CAD systém SSK – programový systém pro podporu projektování kabelových systémů rozsáhlých technologických celků • Centralizace a strukturalizace všech informací o prvcích kabelového systému ( konzistentní model kabelového systému) • Podpora optimálního návrhu prvků kabelového systému • Zajištění a prokázání dodržení všech technických a legislativních zásad návrhu kabelového systému • Sledování a řízení změn, tvorba řízené dokumentace • Otevřená koncepce, sdílení a výměna dat s jinými softwarovými systémy

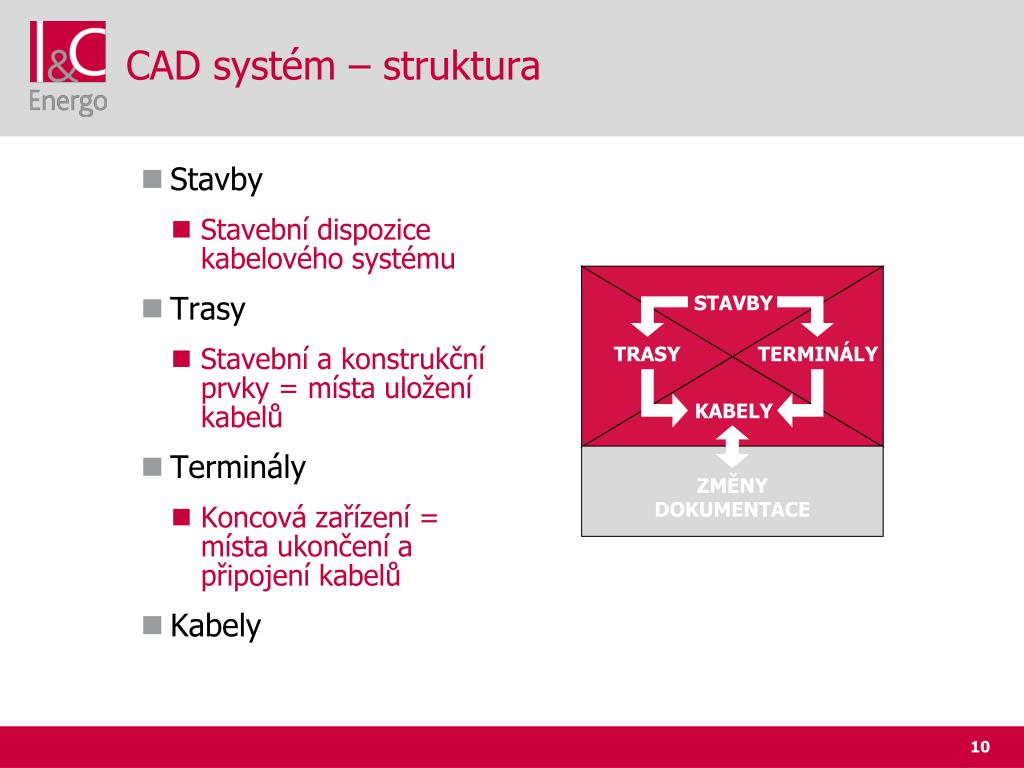

  10. CAD systém – struktura • Stavby • Stavební dispozice kabelového systému • Trasy • Stavební a konstrukční prvky = místa uložení kabelů • Terminály • Koncová zařízení = místa ukončení a připojení kabelů • Kabely STAVBY TRASY TERMINÁLY KABELY ZMĚNY DOKUMENTACE

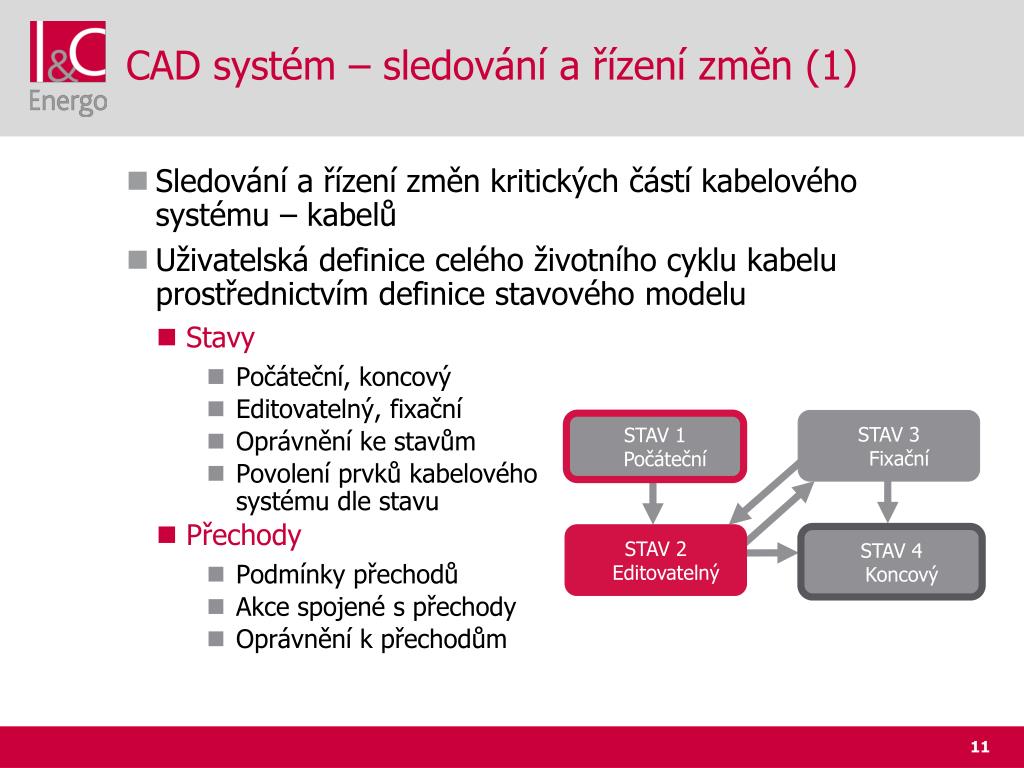

  11. CAD systém – sledování a řízení změn (1) • Sledování a řízení změn kritických částí kabelovéhosystému – kabelů • Uživatelská definice celého životního cyklu kabelu prostřednictvím definice stavového modelu • Stavy • Počáteční, koncový • Editovatelný, fixační • Oprávnění ke stavům • Povolení prvků kabelovéhosystému dle stavu • Přechody • Podmínky přechodů • Akce spojené s přechody • Oprávnění k přechodům STAV 3Fixační STAV 1Počáteční STAV 2Editovatelný STAV 4Koncový

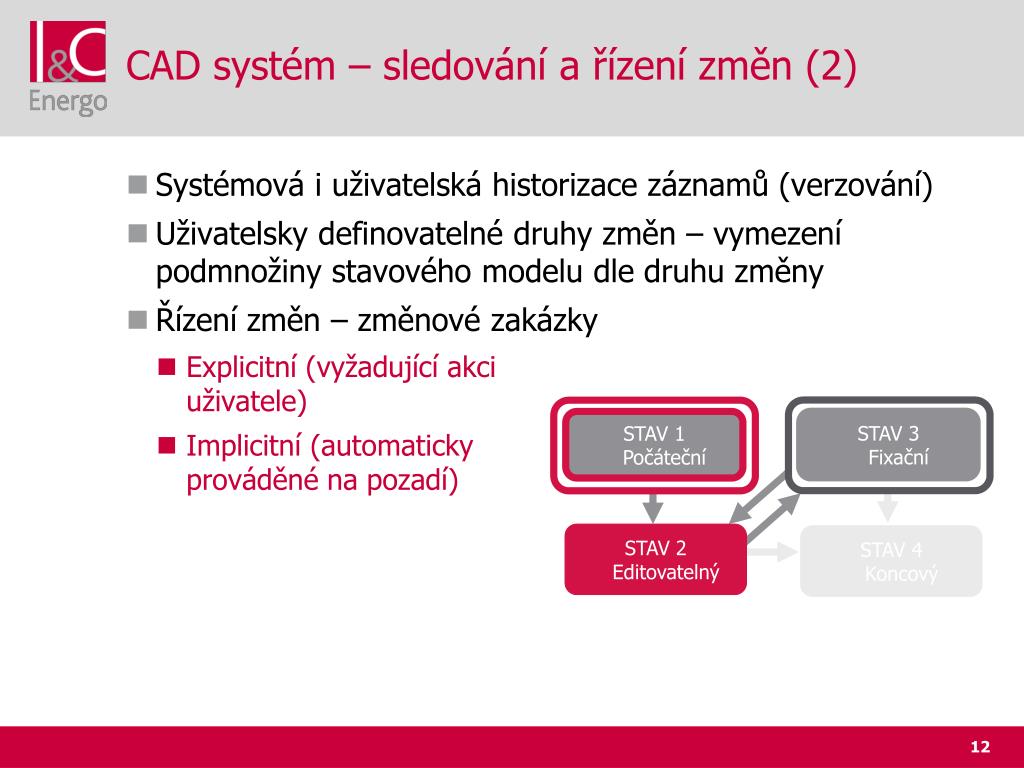

  12. CAD systém – sledování a řízení změn (2) • Systémová i uživatelská historizace záznamů (verzování) • Uživatelsky definovatelné druhy změn – vymezení podmnožiny stavového modelu dle druhu změny • Řízení změn – změnové zakázky • Explicitní (vyžadující akci uživatele) • Implicitní (automaticky prováděné na pozadí) STAV 3Fixační STAV 1Počáteční STAV 2Editovatelný STAV 4Koncový

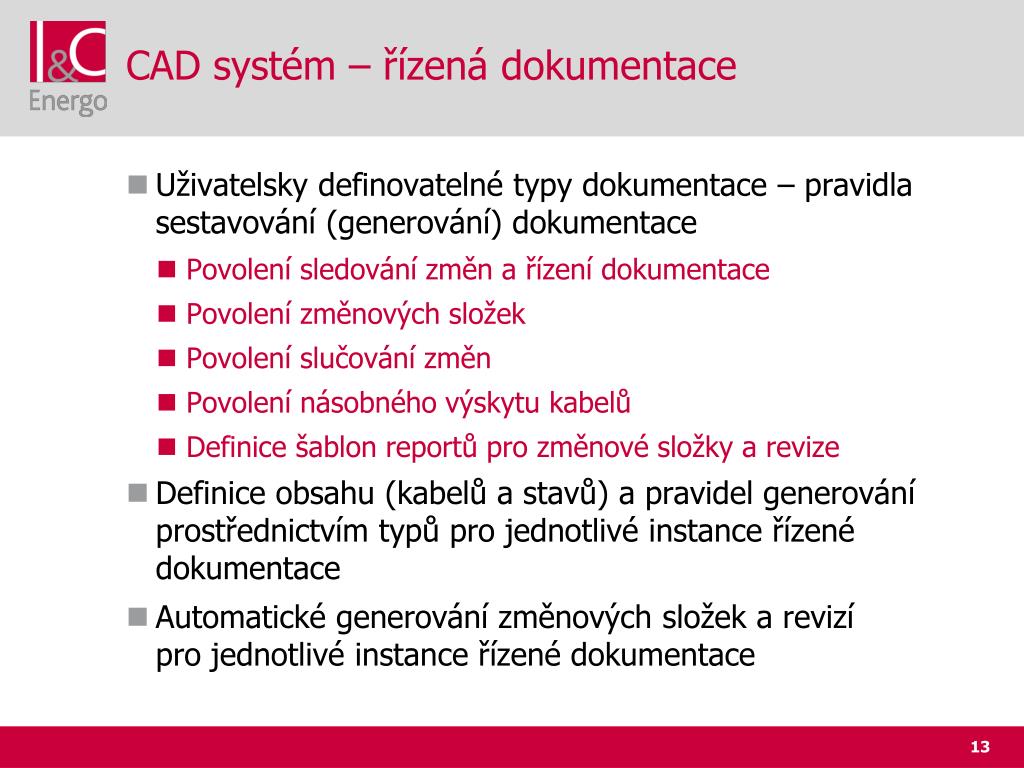

  13. CAD systém – řízená dokumentace • Uživatelsky definovatelné typy dokumentace – pravidla sestavování (generování) dokumentace • Povolení sledování změn a řízení dokumentace • Povolení změnových složek • Povolení slučování změn • Povolení násobného výskytu kabelů • Definice šablon reportů pro změnové složky a revize • Definice obsahu (kabelů a stavů) a pravidel generování prostřednictvím typů pro jednotlivé instance řízené dokumentace • Automatické generování změnových složek a revizí pro jednotlivé instance řízené dokumentace

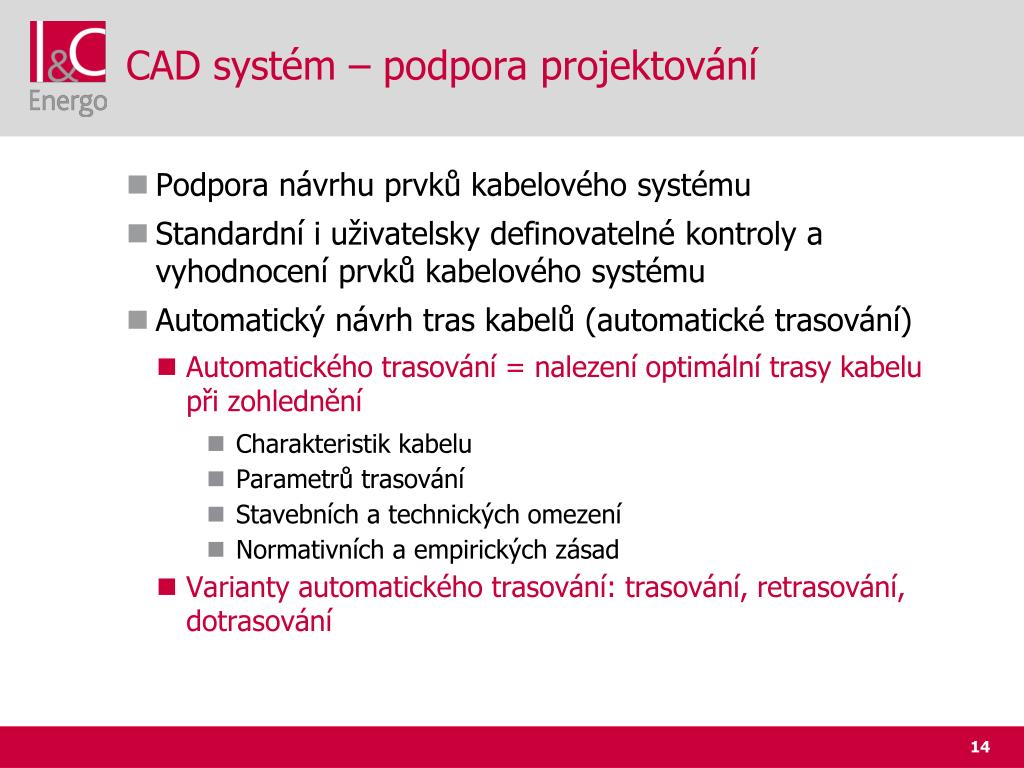

  14. CAD systém – podpora projektování • Podpora návrhu prvků kabelového systému • Standardní i uživatelsky definovatelné kontroly a vyhodnocení prvků kabelového systému • Automatický návrh tras kabelů (automatické trasování) • Automatického trasování = nalezení optimální trasy kabelu při zohlednění • Charakteristik kabelu • Parametrů trasování • Stavebních a technických omezení • Normativních a empirických zásad • Varianty automatického trasování: trasování, retrasování, dotrasování

  15. CAD systém – automatické trasování Kabel (základní charakteristiky a ukončení) Parametry trasování (povinné a nepovinné) Související kabely(zálohované a paralelní) Stavby, trasy, terminály, kabely, změny, … Algoritmus automatického trasování Optimální trasa kabelu

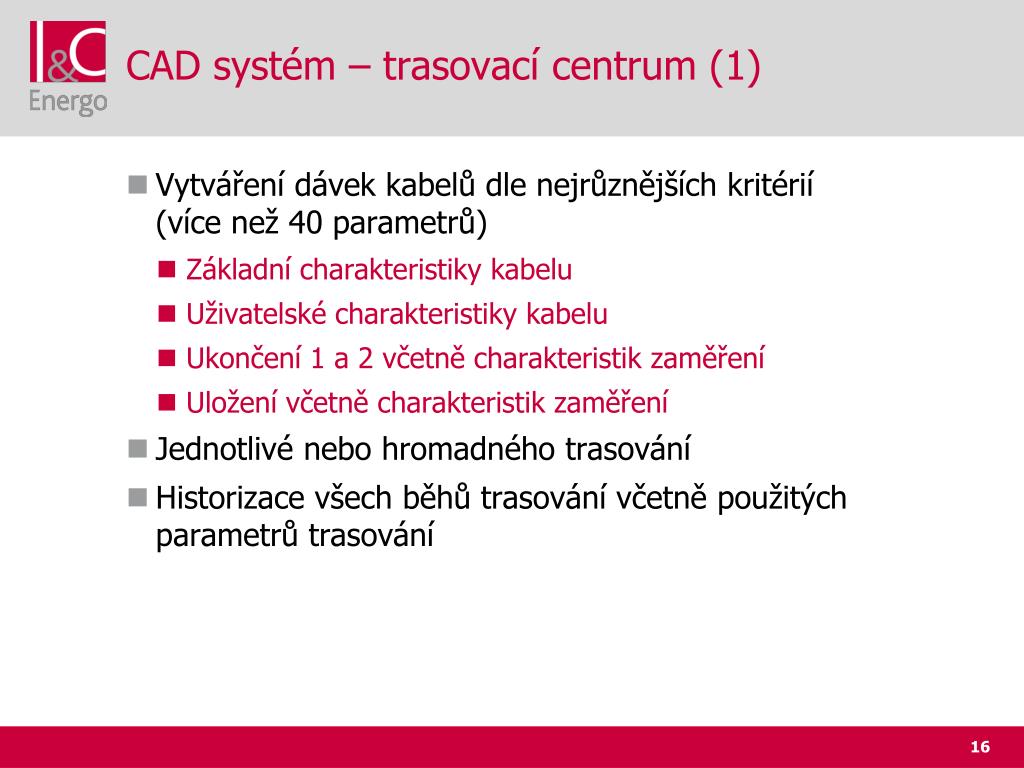

  16. CAD systém – trasovací centrum (1) • Vytváření dávek kabelů dle nejrůznějších kritérií(více než 40 parametrů) • Základní charakteristiky kabelu • Uživatelské charakteristiky kabelu • Ukončení 1 a 2 včetně charakteristik zaměření • Uložení včetně charakteristik zaměření • Jednotlivé nebo hromadného trasování • Historizace všech běhů trasování včetně použitých parametrů trasování

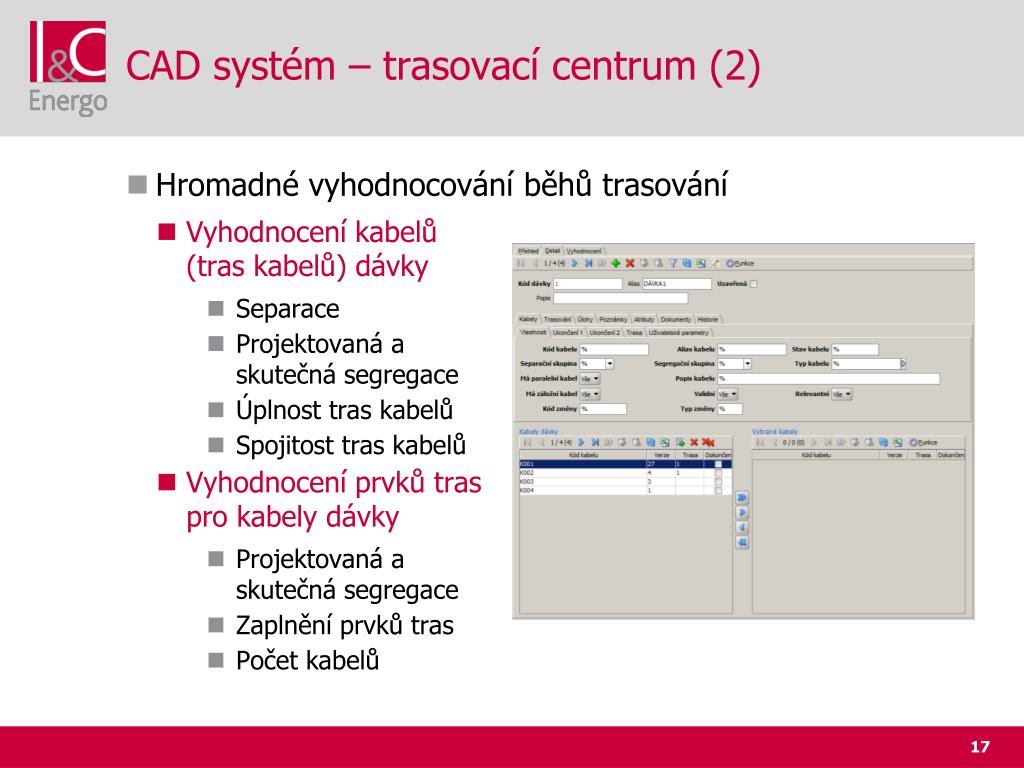

  17. CAD systém – trasovací centrum (2) • Hromadné vyhodnocování běhů trasování • Vyhodnocení kabelů (tras kabelů) dávky • Separace • Projektovaná a skutečná segregace • Úplnost tras kabelů • Spojitost tras kabelů • Vyhodnocení prvků tras pro kabely dávky • Projektovaná a skutečná segregace • Zaplnění prvků tras • Počet kabelů

  18. CAD systém – rozhraní (1) • Formulářové uživatelské rozhraní • Intuitivní ovládání • Současná práce ve více nezávislých modulech • Přechody mezi moduly dle kontextu • Přechody mezi formulářovým agrafickým rozhraním dle kontextu

  19. CAD systém – rozhraní (2) • Grafické uživatelské rozhraní • Schématická grafická zobrazení půdorysů (průmět staveb, tras, terminálů a kabelů do řezů staveb) • Schématická grafická zobrazení řezů nebo pohledů na trasy nebo terminály

  20. CAD systém – architektura • Aplikace typu klient – server • Serverová část • Centrální úložiště dat, nástroj definice a uplatnění pravidel konzistence dat a aplikační logiky • RDBMS Oracle (bezpečnost, spolehlivost, výkonnost) • Možnost přístupu k databázi i pro produkty třetích stran přes standardní rozhraní (OBDC, JDBC, ...) • Klientská část • Grafické uživatelské rozhraní, aplikace pro MS Windows • Java2, komponenty Oracle ADF a JasperReports

  21. CAD systém – rozšiřující nástroje (1) • SSK CAD Export • Nástroj pro schématické 2D a 3D zobrazení prvků kabelového systému v AutoCAD • SSK CAD Update • Nástroj pro import dat o prvcích kabelového systému z výkresů formátu AutoCAD

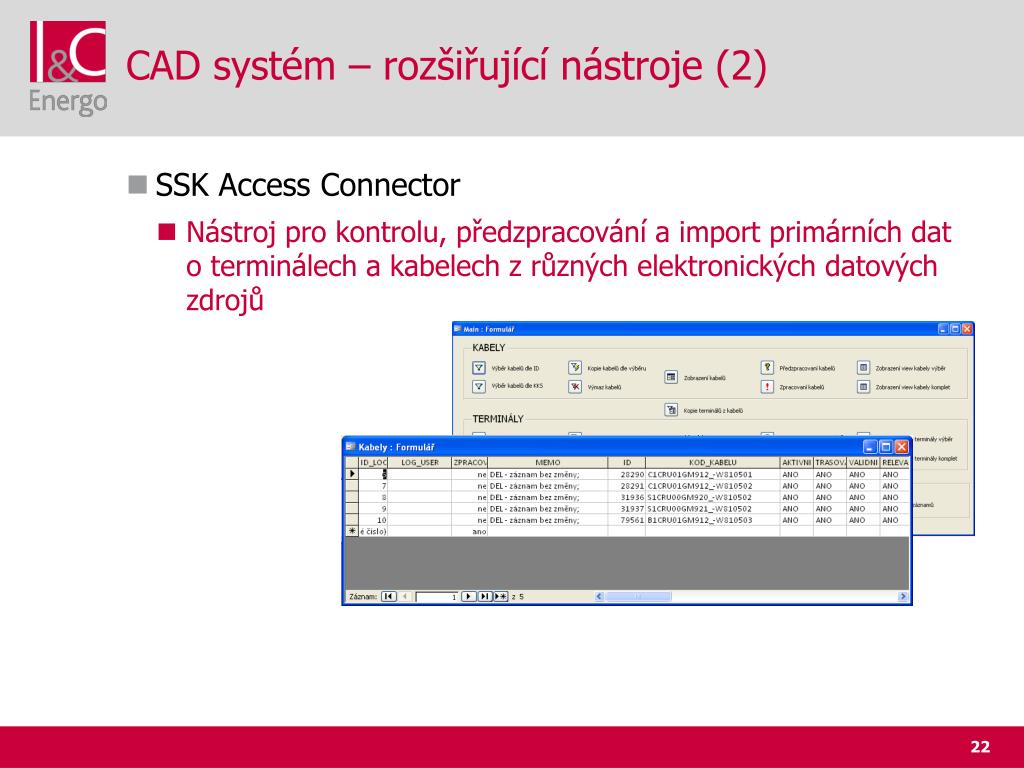

  22. CAD systém – rozšiřující nástroje (2) • SSK Access Connector • Nástroj pro kontrolu, předzpracování a import primárních dat o terminálech a kabelech z různých elektronických datových zdrojů

  23. Metodika • Ucelený soubor zásad a postupů postihující technické a organizační aspekty návrhu a realizace nových kabelových systémů • Komplexní řešení – implementace metodiky navržena s využitím vlastností a funkcí CAD systému SSK • Postup nasazení komplexního řešení – funkční, datové a organizační aspekty nasazení • Otevřený koncept umožňující doplnění a zohlednění specifických požadavků a potřeb daných aplikační oblastí • Zpracováno ve formě modelu procesů s využitím metodiky EPC

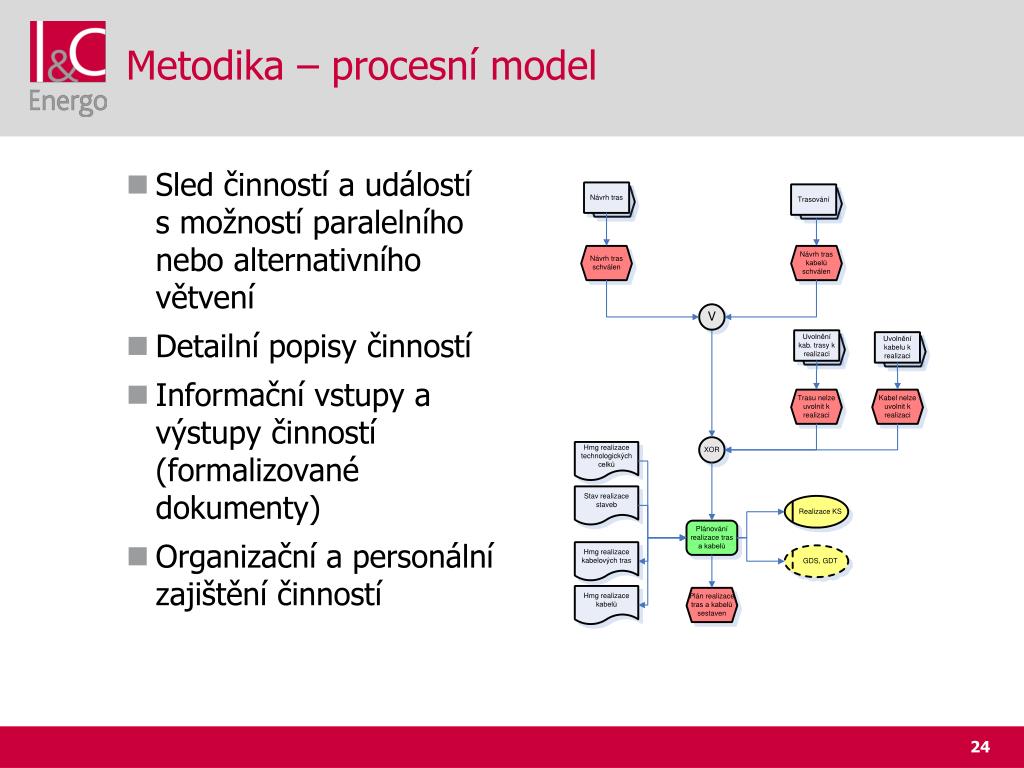

  24. Metodika – procesní model • Sled činností a událostí s možností paralelního nebo alternativního větvení • Detailní popisy činností • Informační vstupy a výstupy činností (formalizované dokumenty) • Organizační a personální zajištění činností

  25. Pilotní nasazení a ověření (1) • Ověření komplexního řešení v rámci pilotní nasazenína projektu komplexní obnovy elektrárny Tušimice II • Získání a předzpracování dat pro testování a ověřování • Zpracování a projednání metodiky návrhu a realizace kabelového systému • Proškolení pracovníků účastnících se testování a ověřování • Vytvoření prostředí pro testování a ověřování (dedikovaný server s nainstalovanými softwarovými nástroji umožňující vzdálený přístup všem členům řešitelského týmu a pracovníkům účastnícím se testování a ověřování) • Poskytování technické a metodické podpory • Průběžné vyhodnocování výsledků testování a ověřování

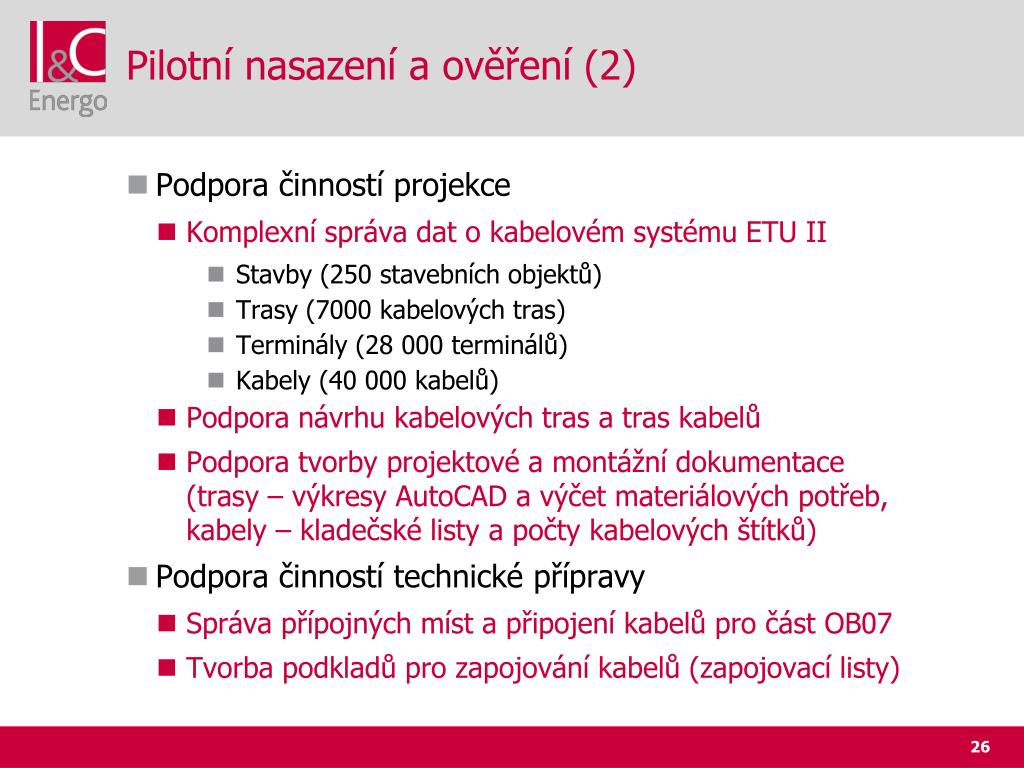

  26. Pilotní nasazení a ověření (2) • Podpora činností projekce • Komplexní správa dat o kabelovém systému ETU II • Stavby (250 stavebních objektů) • Trasy (7000 kabelových tras) • Terminály (28 000 terminálů) • Kabely (40 000 kabelů) • Podpora návrhu kabelových tras a tras kabelů • Podpora tvorby projektové a montážní dokumentace (trasy – výkresy AutoCAD a výčet materiálových potřeb, kabely – kladečské listy a počty kabelových štítků) • Podpora činností technické přípravy • Správa přípojných míst a připojení kabelů pro část OB07 • Tvorba podkladů pro zapojování kabelů (zapojovací listy)

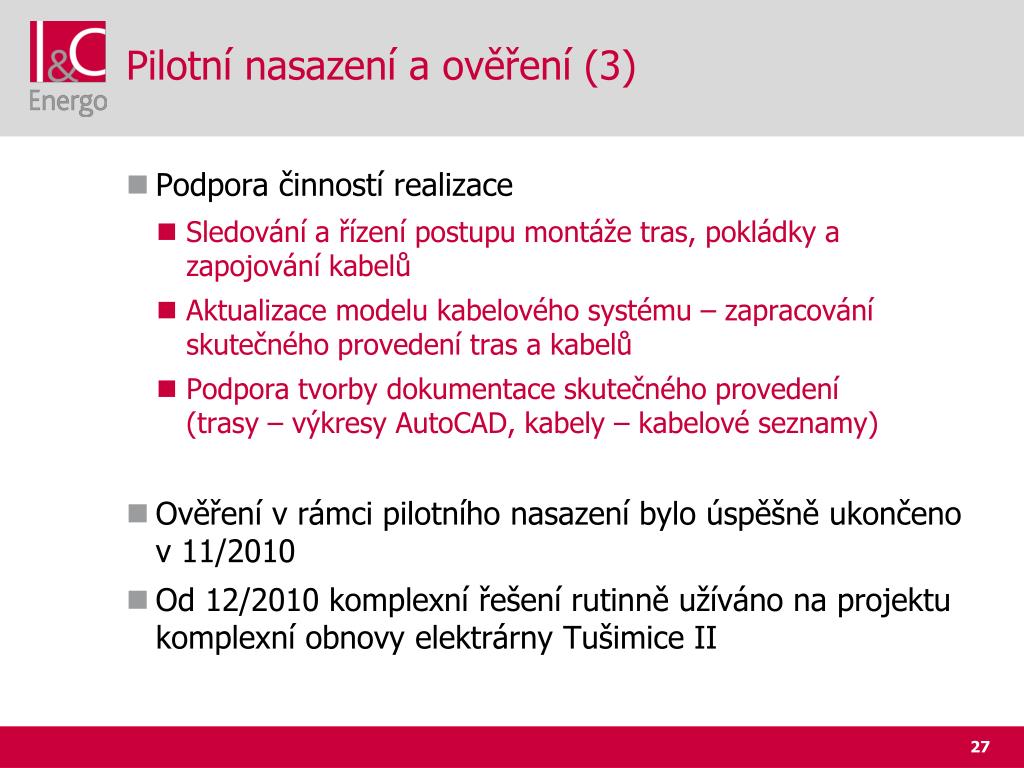

  27. Pilotní nasazení a ověření (3) • Podpora činností realizace • Sledování a řízení postupu montáže tras, pokládky a zapojování kabelů • Aktualizace modelu kabelového systému – zapracování skutečného provedení tras a kabelů • Podpora tvorby dokumentace skutečného provedení(trasy – výkresy AutoCAD, kabely – kabelové seznamy) • Ověření v rámci pilotního nasazení bylo úspěšně ukončeno v 11/2010 • Od 12/2010 komplexní řešení rutinně užíváno na projektu komplexní obnovy elektrárny Tušimice II

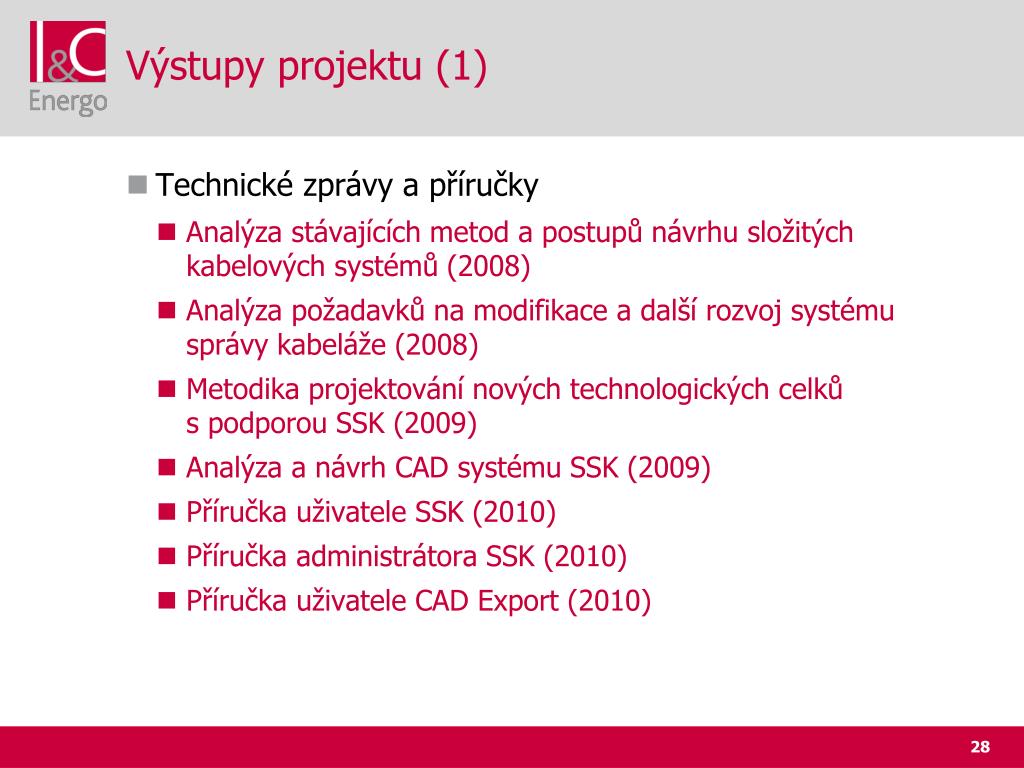

  28. Výstupy projektu (1) • Technické zprávy a příručky • Analýza stávajících metod a postupů návrhu složitých kabelových systémů (2008) • Analýza požadavků na modifikace a další rozvoj systému správy kabeláže (2008) • Metodika projektování nových technologických celků s podporou SSK (2009) • Analýza a návrh CAD systému SSK (2009) • Příručka uživatele SSK (2010) • Příručka administrátora SSK (2010) • Příručka uživatele CAD Export (2010)

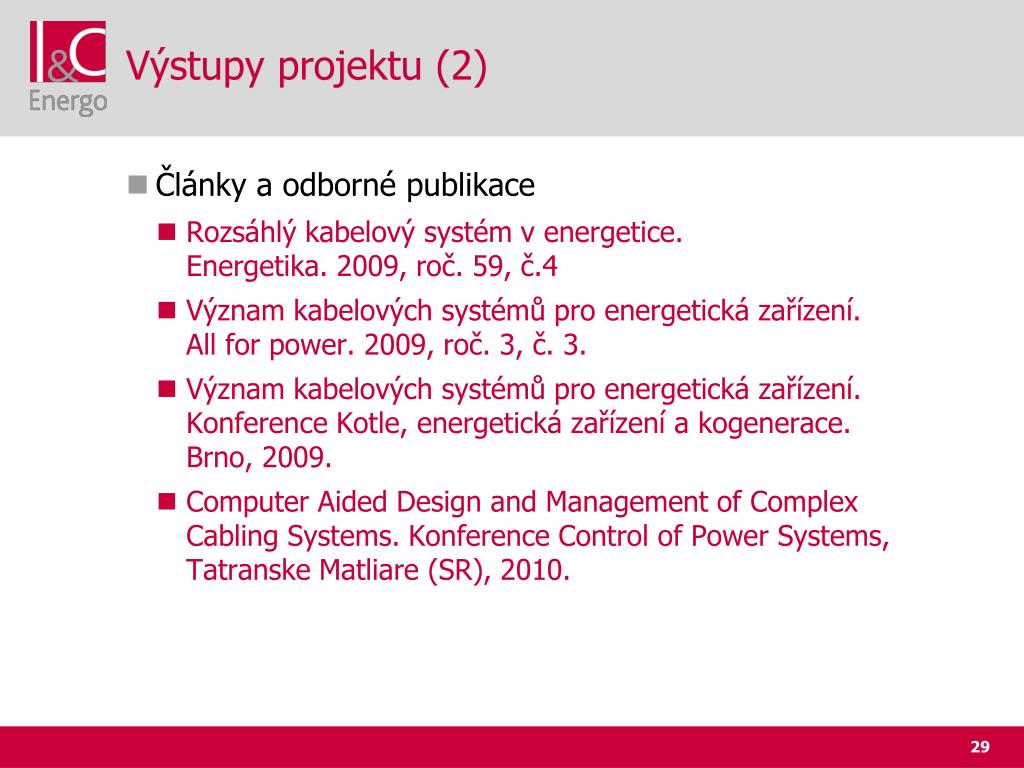

  29. Výstupy projektu (2) • Články a odborné publikace • Rozsáhlý kabelový systém v energetice. Energetika. 2009, roč. 59, č.4 • Význam kabelových systémů pro energetická zařízení. All for power. 2009, roč. 3, č. 3. • Význam kabelových systémů pro energetická zařízení.Konference Kotle, energetická zařízení a kogenerace. Brno, 2009. • Computer Aided Design and Management of Complex Cabling Systems. Konference Control of Power Systems, Tatranske Matliare (SR), 2010.

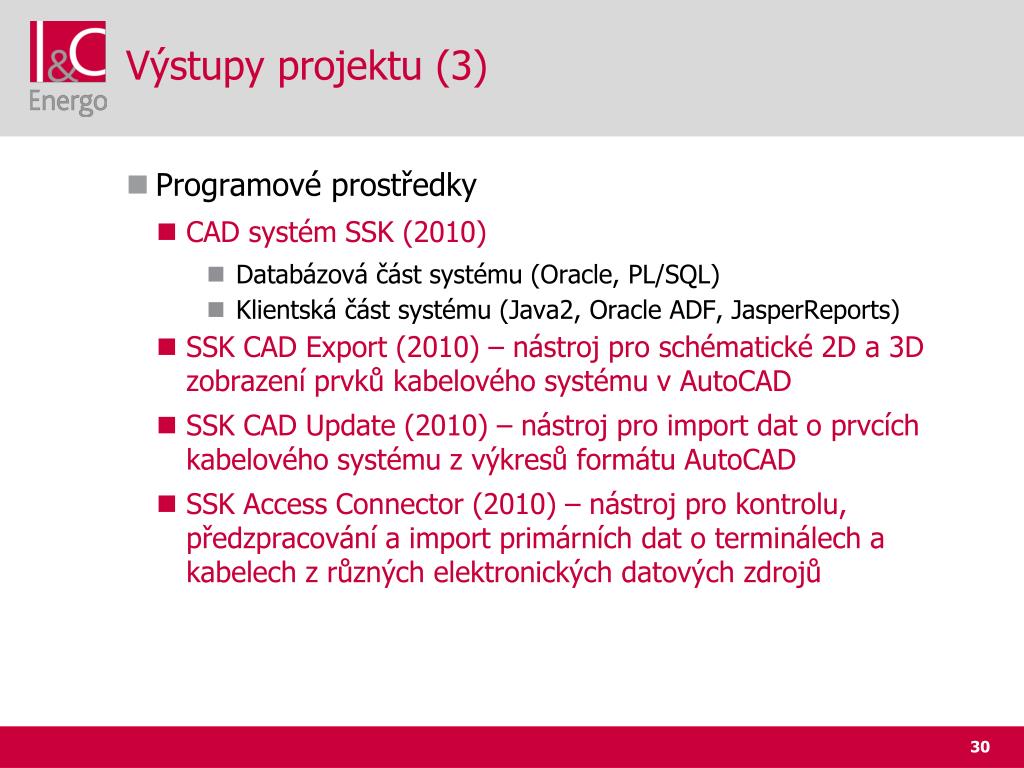

  30. Výstupy projektu (3) • Programové prostředky • CAD systém SSK (2010) • Databázová část systému (Oracle, PL/SQL) • Klientská část systému (Java2, Oracle ADF, JasperReports) • SSK CAD Export (2010) – nástroj pro schématické 2D a 3D zobrazení prvků kabelového systému v AutoCAD • SSK CAD Update (2010) – nástroj pro import dat o prvcích kabelového systému z výkresů formátu AutoCAD • SSK Access Connector (2010) – nástroj pro kontrolu, předzpracování a import primárních dat o terminálech a kabelech z různých elektronických datových zdrojů

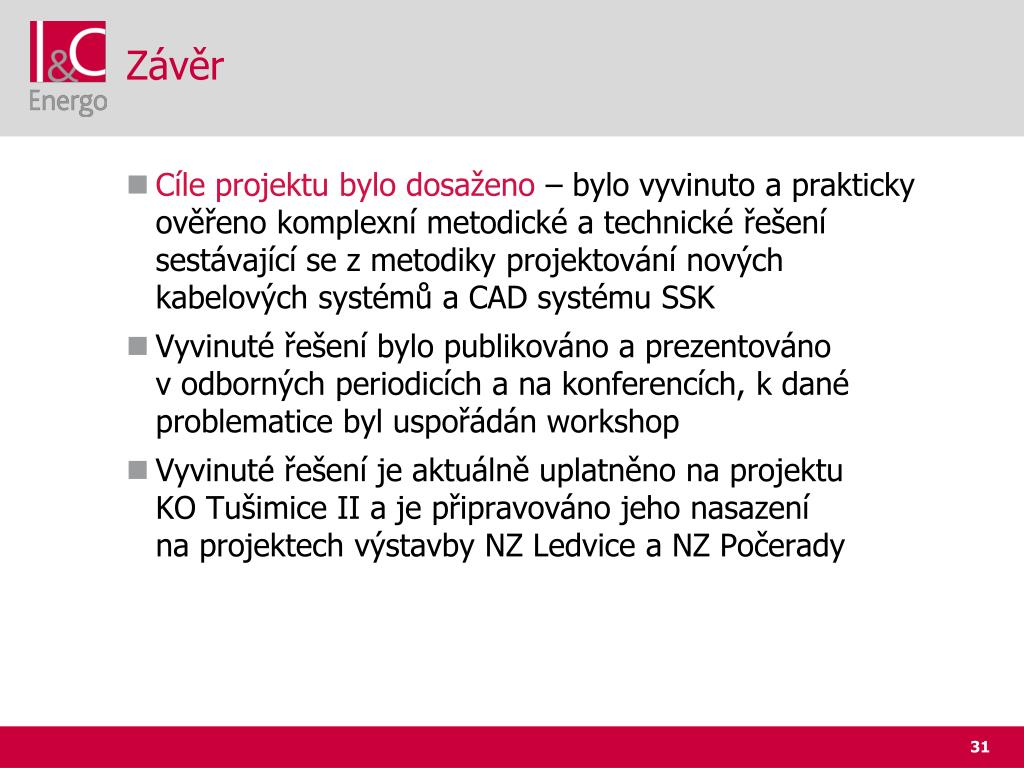

  31. Závěr • Cíle projektu bylo dosaženo – bylo vyvinuto a prakticky ověřeno komplexní metodické a technické řešení sestávající se z metodiky projektování nových kabelových systémů a CAD systému SSK • Vyvinuté řešení bylo publikováno a prezentováno v odborných periodicích a na konferencích, k dané problematice byl uspořádán workshop • Vyvinuté řešení je aktuálně uplatněno na projektu KO Tušimice II a je připravováno jeho nasazení na projektech výstavby NZ Ledvice a NZ Počerady

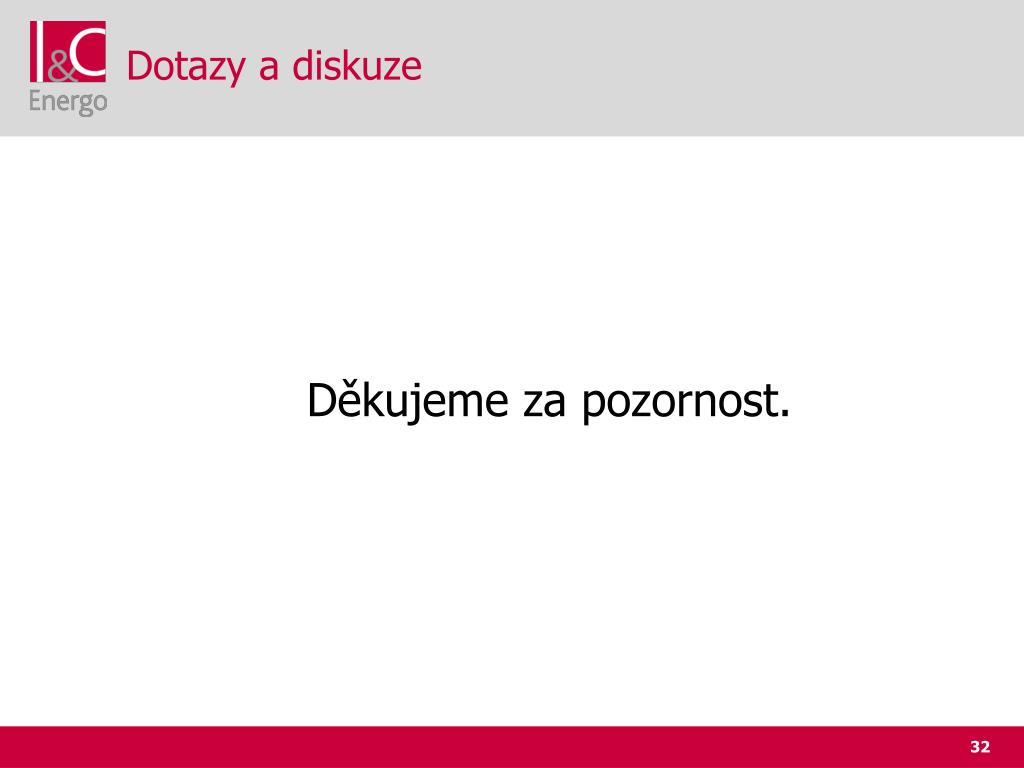

  32. Dotazy a diskuze • Děkujeme za pozornost.
