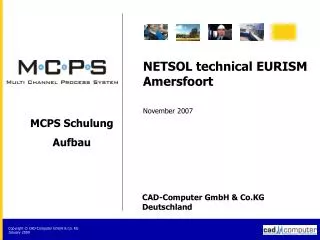

  1. NETSOL technical EURISMAmersfoort November 2007

  2. Erweiterte Mathematik Funktionen – Standard Quadratwurzel-Funktion: Der Mathmatik-Kanal meldet die Quadrat- SQRT(X9) wurzel des Wertes vomKanal 9. Auch lieferbar: SIN(), COS(), TAN(), EXP(), ABS(), LOG(), u.s.w.

  3. Erweiterte Mathematik Funktionen – Vergleich Größer-als-Funktion: Der Mathematik Kanal meldet 12,5 wenn der Wert von Kanal 1 größer ist als der Wert von Kanal 2, andernfalls meldet er den Wert von Kanal 5. Gleich-groß-Funktion: Der Mathematik Kanal meldet 12,5wenn der ???? Wert von Kanal 1 größer ist als der von Kanal 2, andernfalls meldet er den Wert von Kanal 5.

  4. Erweiterte Mathematik Funktionen – Logisch UND-Funktion: Der Mathematik Kanal meldet 1 wenn die Ergebnisse der mathem. Kalkulationen im Kanal 11 (M11) und Kanal 12 (M12) ungleich (alle Werte ungleich Null werden als logische 1 behandelt!) Null sind. Auch lieferbar: ODER, XODER, NICHT

  5. Erweiterte Mathematik Funktionen – gleitender Durchschnitt SM-Funktion: Der Mathematik Kanal meldet den Mittelwert aller von Kanal 8 in den letzten 60 Sekunden gesammelten Werte.

  6. Erweiterte Mathematik Funktionen – Spezial MIN-Funktion: Der Mathematik Kanal meldet den kleinsten Wert von Kanal 1 oder Kanal 2 Auch lieferbar: ITG(), MITTEL(), MAX(), IDxxU(X,n), SDxxU(X,n) FRAC-Funktion: Der Mathematik Kanal meldet die Position nach dem Dezimal-Punkt von Kanal 1

  7. Erweiterte Mathematik Funktionen– Integration Summen - Funktion: Der Mathematik Kanal summiert die Werte von Kanal 10 für 30 Sekunden auf. IN30S(X10) Nach 30 Sekunden wird der Wert des Mathematik Kanals wieder auf Null gesetzt.

  8. Erweiterte Mathematik Funktionen – Pfad <Optionen>, <Pfad> oder klicken um dieses Fenster zu öffnen: Wählen Sie den Pfad zu Ihren MATH-Dateien. <Edit functions> wählen um Änderungen in den Benutzer-funktionen zu machen ????to make changes to your user functions.

  9. Erweiterte Mathematik Funktionen – Benutzerfunktion 1 Wählen Sie die Funktionsnr.: Diese Nummer wird später in der Projektkonfiguration benötigt (F1, F2, u.s.w.). Geben Sie einen beschreibenden Kommentar zur Anwenderfunktion ein. Geben Sie die Mathematik-Formel ein.

  10. Erweiterte Mathematik Funktionen – Benutzerfunktion 2 Function call in the MATH-line of the project configuration: ??? F1(X7,X8) • F1: Funktion 001 aus dem gewählten Benutzer Funktionen Ordner wird genutzt. • X7: Raw value of channel 7 is assigned to character A in the formula ( A+B+SIN(A)+COS(B) ). • X8: Raw value of channel 7 is assigned to character B in the formula ( A+B+SIN(A)+COS(B) ).

  11. Erweiterte Mathematik Funktionen – Polynome 1 Wählen Sie die Polynom-Nr.: Diese Nummer wird später in der Projektkonfiguration benötigt (P1, P2, u.s.w.). Geben Sie einen beschreibenden Kommentar zur Anwenderfunktion ein. Wählen Sie die Art des Polynom Typ: Im Beispiel: Leistung 2 basiert auf 4 X-Y-Paaren pairs ??? Oder: Polynomgrad basiert auf 4 Stützstellen ???????

  12. Erweiterte Mathematik Funktionen – Polynome 1 Wählen Sie Darstellen to show the resulting polynomial function ????The algorithm is based on the Least Square method and tries to find best possible fitting of sample points.????

  13. Erweiterte Mathematik Funktionen – Polynome 2 Function call in the MATH-line of the project configuration: • P2: Polynom 001 aus der ausgewählten Polynom-Datei wird verwendet. • X1: Raw value of channel 1 is assigned to character X in the formula P001 ( X^2 ) (best fit)

  14. Erweiterte Mathematik Funktionen– Polynome 3 Im Beispiel: Polynome 5*X^3-7*X^2-2*+6 Based on coefficients.

  15. Erweiterte Mathematik Funktionen – Polynome 4 Function call in the MATH-line of the project configuration: • P2: Polynom 002 aus der ausgewählten Polynom-Datei wird verwendet. • X1: Raw value of channel 1 is assigned to character X in the formula (5*X^3-7*X^2-2*X+6 )

  16. Erweiterte Mathematik Funktionen – DLLs <Konfiguration> auswählen, <MCPS Einstellungen…>, Registerkarte <DLLs> Um kompliziertere, keine Standard-Kalkulationen, zu machen, ist es möglich spezielle Kunden DLLs zu benutzen. Fragen Sie CAD Computer

  17. Erweiterte Mathematik Funktionen – Benutzerkurven 1 Öffnen Sie die Projektkonfiguration und wählen <Optionen>, <Defaults>, Registerkarte <Benutzerkurven>.“Kurve hinzufügen” wählen. Beispiel einer Benutzerkurven Konfiguration

  18. Erweiterte Mathematik Funktionen – Benutzerkurven 2 Ergebnis Benutzerkurve Trend Kurve • Kontrolling / Analoge Ausgaben setzen ??? • als Alarm-Grenze • als Mathematik Wert Nutzbar für

  19. Erweiterte Alarm Funktionen – Typen Es gibt bis zu 11 verschiedene Alarmtypen: • High alarm H • Low alarm L • Differential high alarm DH • Differential low alarm DL • Differential high saved alarm DHS • Differential low saved alarm DLS • Error ERR • Overflow OFL • Underflow UFL • High & Overflow H+OFL • Low & Underflow L+UFL

  20. Erweiterte Alarm Funktionen – Extended Delay?? Referenz Kanal Verzögerungszeit Ereignis Bedingungen Neustart Verzögerung timer on event ??? Ein- / Ausschalten extended alarm delay Möglich für Verzug oder Unterbrechung ??? Ein Alarm hängt vom Wert eines anderen Kanals ab.

  21. Erweiterte Alarm Funktionen – Optionen Setup since when an occurring alarm is valid. The alarm is active again when the limit exceeding is still valid and the alarm was already acknowledged. The alarm obtains still valid and active although the channel data switches invalid

  22. Erweiterte Alarm Funktionen – externer Alarm / dynamische Alarm Datei Prüft verbundene Hardware bei externem Alarm Nutzt dynamische Alarm Datei als Grenzwert für diesen Kanal / Ebene

  23. Export 1 Wählen Sie <Projekt>, <Export>, <Kanal Daten>. Setzt eine Zeitspanne für den Datenexport Wählt die Art der Exportdatei Wählt die zu exportierenden Informationen Durchschnittswert um die Zahl der zu exportierenden Scans zu reduzieren

  24. Export 2 Ergebnis vom Export

  25. Automatisierung: Druck Öffnen Sie die Projektkonfiguration und wählen Sie <Optionen>, <Automatische Aktionen>, Registerkarte <Druck> Wählen Sie eine Trend-anzeige, welche am Ende der Messdatenerfassung gedruckt werden soll. Wählen Sie die statistischen Werte, die periodisch gedruckt werden sollen. Wählen Sie die Alarm-informationen, die periodisch gedruckt werden sollen.

  26. Automatisierung: Export Öffnen Sie die Projektkonfiguration und wählen Sie <Optionen>, <Automatische Aktionen>, Registerkarte <Export> Bestimmen Sie die Mess-daten, die am Ende der Messung exportiert werden sollen. Bestimmen Sie die Mess-daten, die am Ende eines Autofile’s exportiert werden sollen. Bestimmen Sie die Mess-daten, die mit jedem Scan in eine Datei exportiert werden sollen.

  27. Prozess Monitor 1 Öffnen Sie die Projektkonfiguration und wählen Sie <Projekt>, <Extras>, <Editor für Prozessüberwachung> Beispiel eines vorkonfigurierten Prozess-Fensters.

  28. Prozess Monitor 2 Setup – Tools für den Prozess Monitor Add/Delete display page Seiten Konfiguration Clear editor configuration Return to selection mode Leave editor without saving ?? Leave editor with saving?? Unselect item Add text or channel value Bitmap einfügen Balkendiagramm einfügen ÖffnetOnline Hilfe LED einfügen Löschen Analogmeter einfügen Multi-bitmap einfügen Order in Z-position Video einfügen Add line, circle, rectangle Kopieren

  29. Prozess-Monitor Aktiver Prozess-Monitor

  30. Benutzer Administration 1 Wählen Sie <Konfiguration>, <MCPS Einstellungen…>, Registerkarte <Admin> Wenn EIN Administrator Passwort eingegeben wurde, ist die Benutzer- administration angelegt und aktiv. Fügen Sie bis zu drei Administratoren hinzu.

  31. Benutzer Administration 2 Wählen Sie <Weitere Optionen> Lokal, Netzwerk Verzeichnis basierend oder Service basierende Nutzer Administration Administrator Meldungen und E-Mail Aktives Verzeichnis Loginverifizierung ???? Fügen Sie bis zu drei Administratoren hinzu.

  32. Benutzer Administration 3 Wählen Sie <Konfiguration>, <MCPS Einstellungen…>, Registerkarte <Benutzer> Fügen Sie Benutzer und Benutzergruppen der Benutzer Administration hinzu (Rechter Mausklick auf <Users>) Bestimmt MCPS – Rechte für jeden Nutzer – Was soll dem Anwender erlaubt sein. Allgemeine Einstellungen / Passwort Einstellungen für die Anwender einrichten.

  33. Benutzer Administration 4 Wählen Sie <Benutzer Login-Einstellungen> Bestimmen Sie einen Login-Namen, eine Login-ID und fügen Sie einen Kommentar für den Nutzer ein. Bestimmen Sie ein Passwort für den Nutzer-Login. Bestimmen Sie die Projekt- zugriffsrechte für den Nutzer Wählen Sie eine Gültigkeitsdauer für das Passwort.
