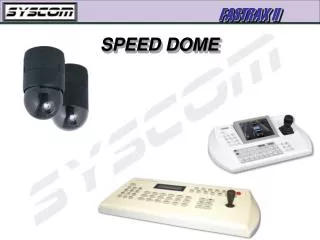

  1. SPEED DOME

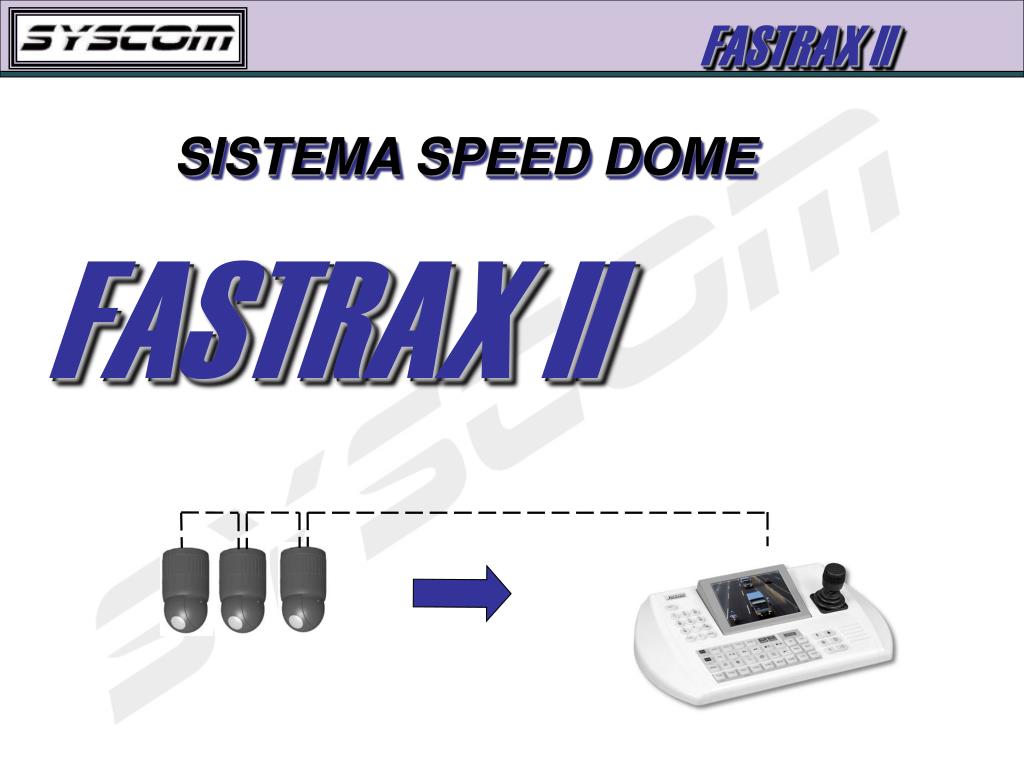

  2. SISTEMA SPEED DOME FASTRAX II

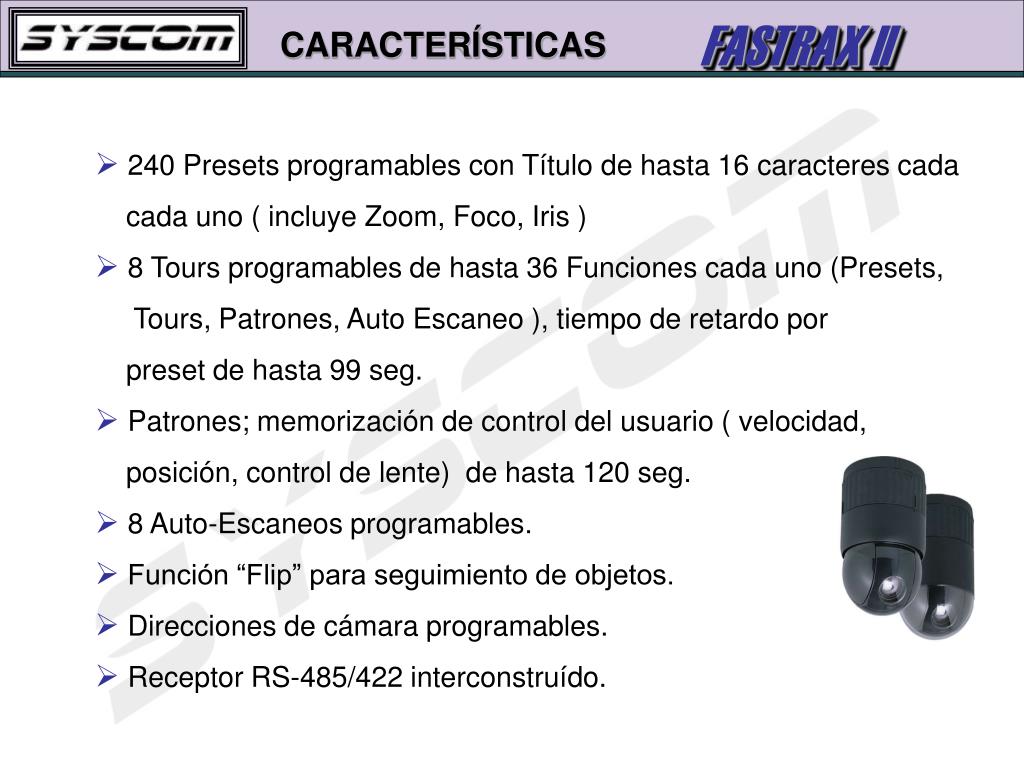

  3. CARACTERÍSTICAS • 240 Presets programables con Título de hasta 16 caracteres cada cada uno ( incluye Zoom, Foco, Iris ) • 8 Tours programables de hasta 36 Funciones cada uno (Presets, Tours, Patrones, Auto Escaneo ), tiempo de retardo por preset de hasta 99 seg. • Patrones; memorización de control del usuario ( velocidad, posición, control de lente) de hasta 120 seg. • 8 Auto-Escaneos programables. • Función “Flip” para seguimiento de objetos. • Direcciones de cámara programables. • Receptor RS-485/422 interconstruído.

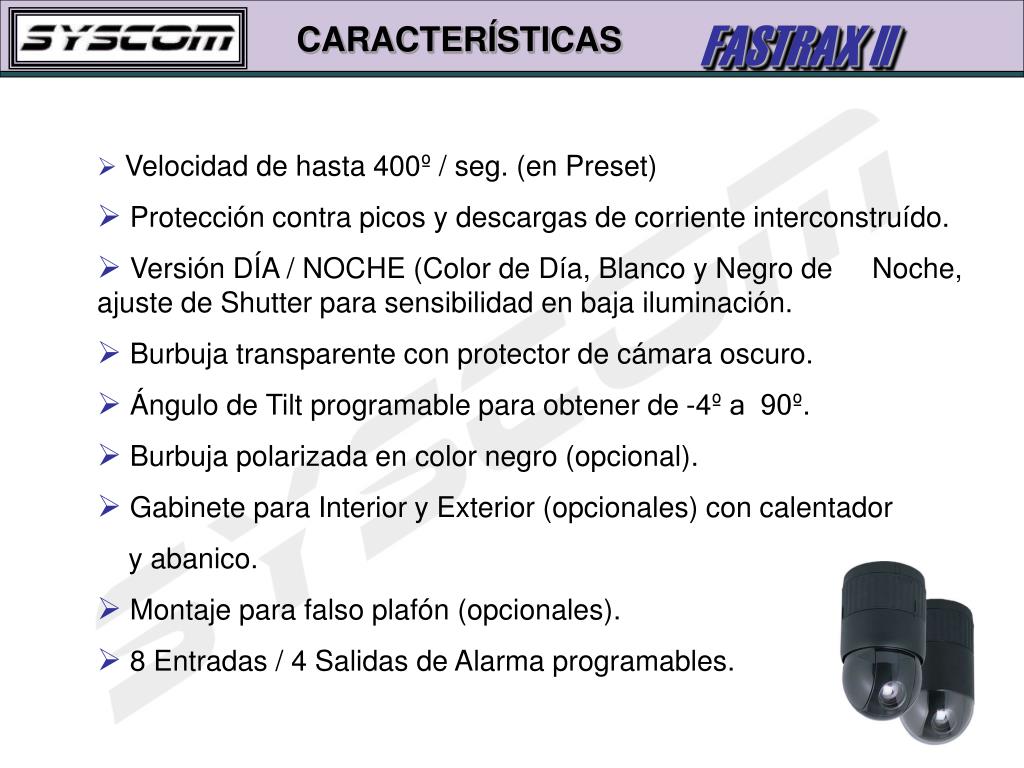

  4. CARACTERÍSTICAS • Velocidad de hasta 400º / seg. (en Preset) • Protección contra picos y descargas de corriente interconstruído. • Versión DÍA / NOCHE (Color de Día, Blanco y Negro de Noche, ajuste de Shutter para sensibilidad en baja iluminación. • Burbuja transparente con protector de cámara oscuro. • Ángulo de Tilt programable para obtener de -4º a 90º. • Burbuja polarizada en color negro (opcional). • Gabinete para Interior y Exterior (opcionales) con calentador y abanico. • Montaje para falso plafón (opcionales). • 8 Entradas / 4 Salidas de Alarma programables.

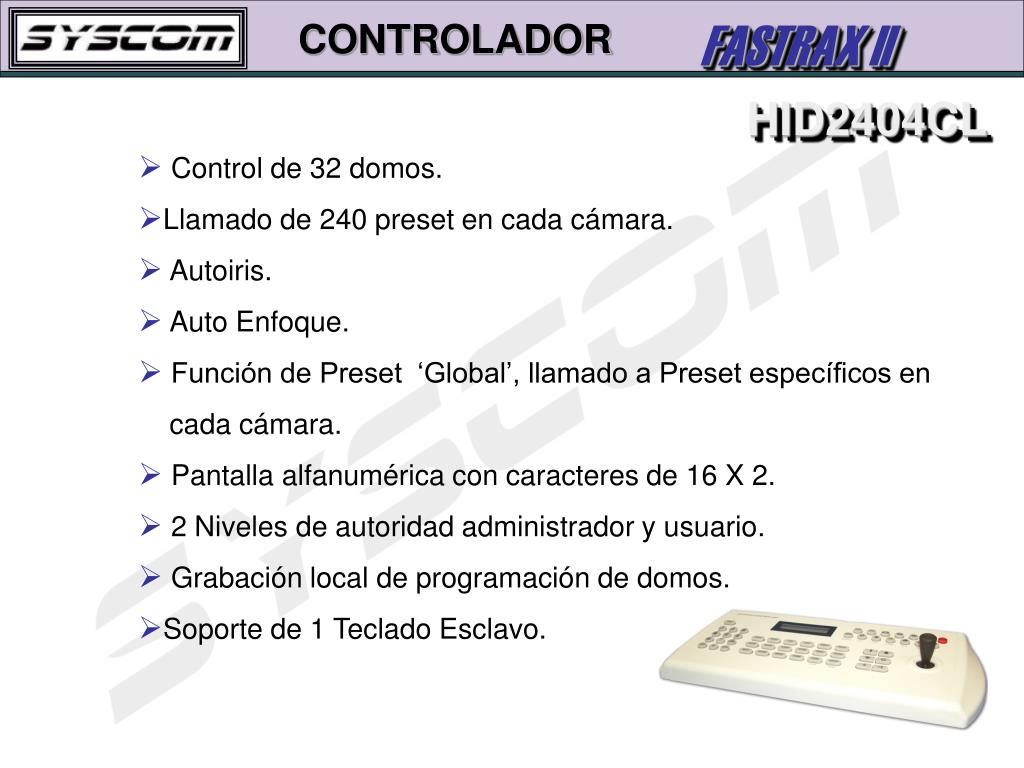

  5. CONTROLADOR HID2404CL • Control de 32 domos. • Llamado de 240 preset en cada cámara. • Autoiris. • Auto Enfoque. • Función de Preset ‘Global’, llamado a Preset específicos en cada cámara. • Pantalla alfanumérica con caracteres de 16 X 2. • 2 Niveles de autoridad administrador y usuario. • Grabación local de programación de domos. • Soporte de 1 Teclado Esclavo.

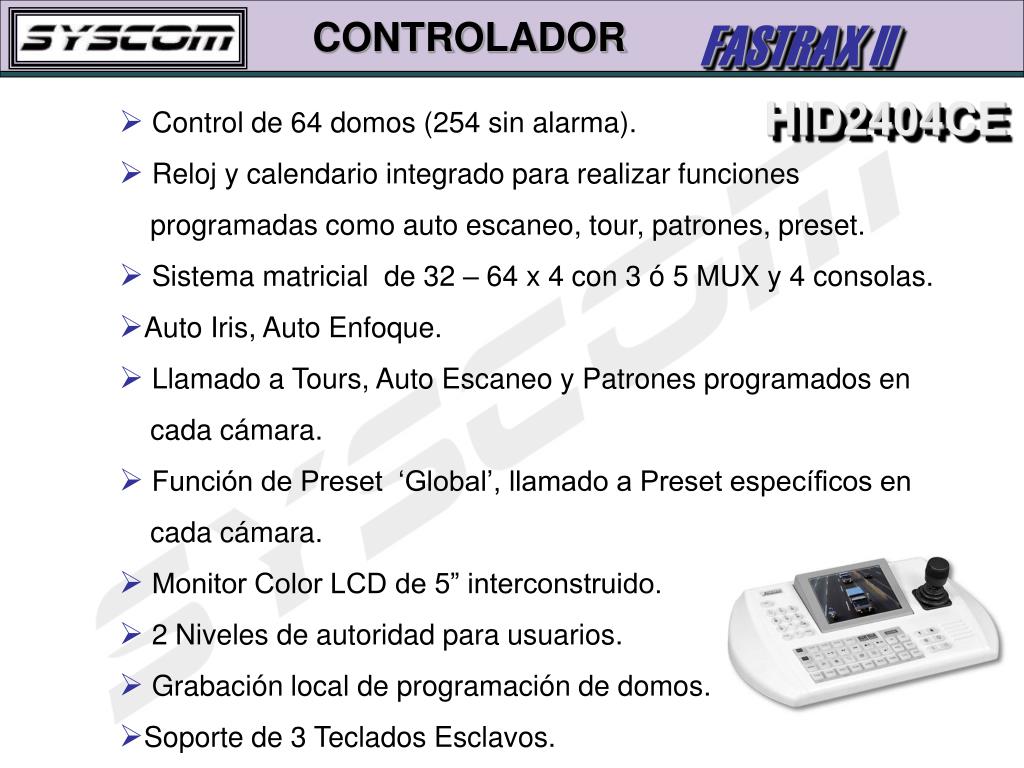

  6. CONTROLADOR HID2404CE • Control de 64 domos (254 sin alarma). • Reloj y calendario integrado para realizar funciones programadas como auto escaneo, tour, patrones, preset. • Sistema matricial de 32 – 64 x 4 con 3 ó 5 MUX y 4 consolas. • Auto Iris, Auto Enfoque. • Llamado a Tours, Auto Escaneo y Patrones programados en cada cámara. • Función de Preset ‘Global’, llamado a Preset específicos en cada cámara. • Monitor Color LCD de 5” interconstruido. • 2 Niveles de autoridad para usuarios. • Grabación local de programación de domos. • Soporte de 3 Teclados Esclavos.

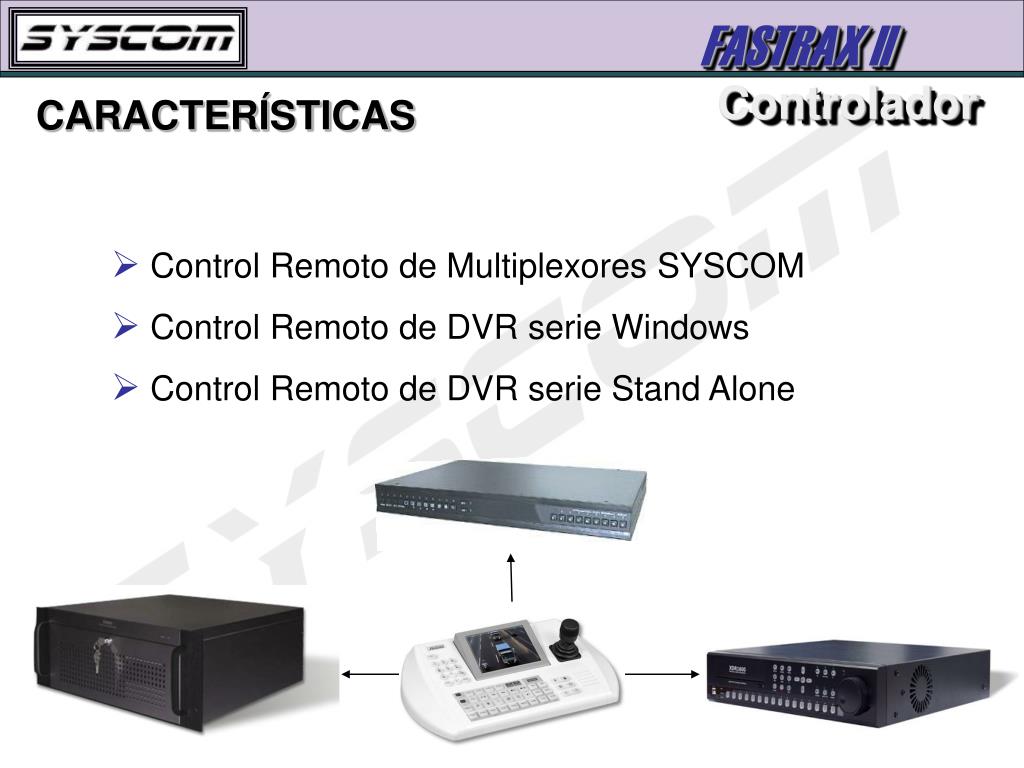

  7. Controlador CARACTERÍSTICAS • Control Remoto de Multiplexores SYSCOM • Control Remoto de DVR serie Windows • Control Remoto de DVR serie Stand Alone

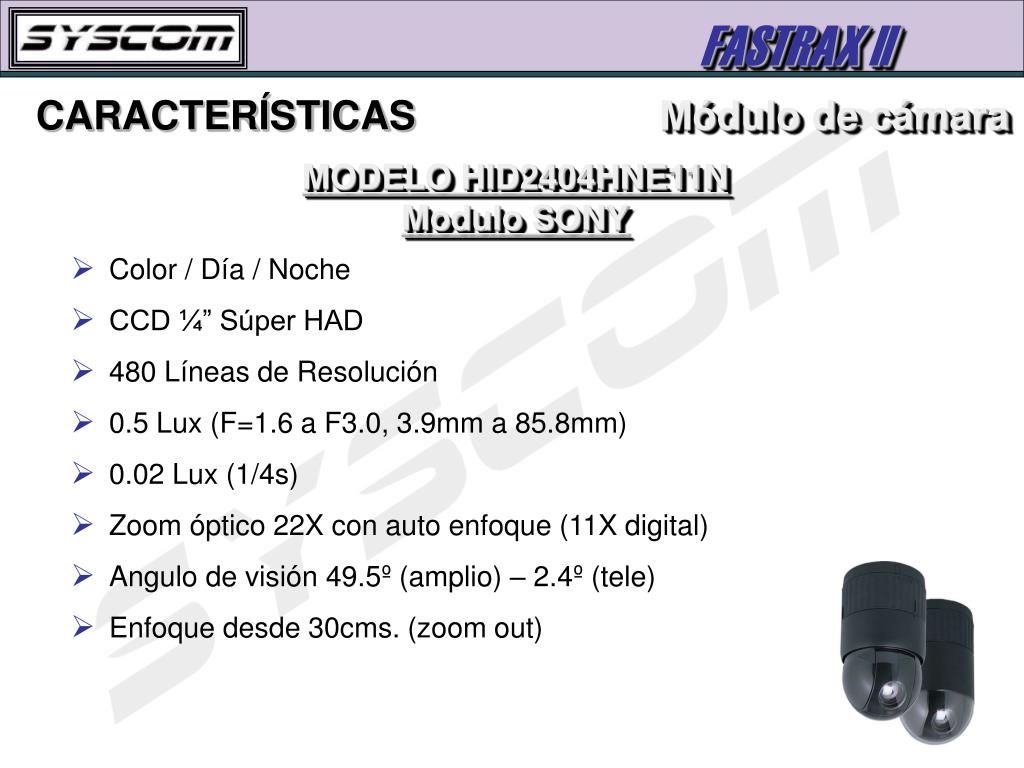

  8. CARACTERÍSTICAS Módulo de cámara MODELO HID2404HNE11N Modulo SONY • Color / Día / Noche • CCD ¼” Súper HAD • 480 Líneas de Resolución • 0.5 Lux (F=1.6 a F3.0, 3.9mm a 85.8mm) • 0.02 Lux (1/4s) • Zoom óptico 22X con auto enfoque (11X digital) • Angulo de visión 49.5º (amplio) – 2.4º (tele) • Enfoque desde 30cms. (zoom out)

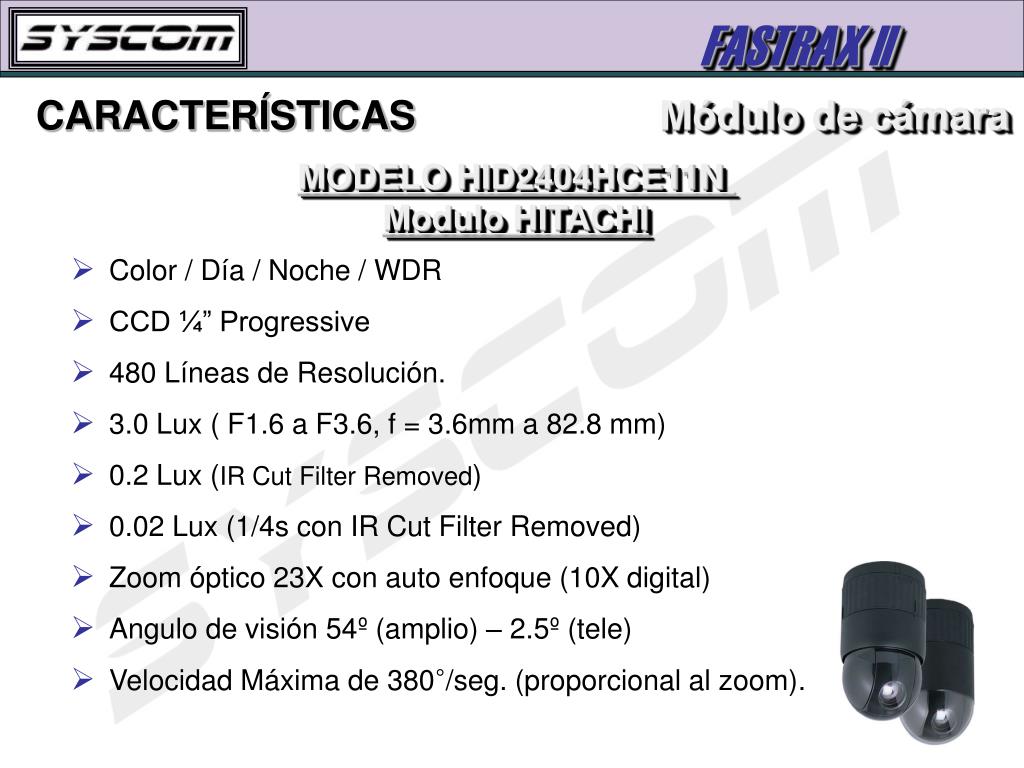

  9. CARACTERÍSTICAS Módulo de cámara MODELO HID2404HCE11N Modulo HITACHI • Color / Día / Noche / WDR • CCD ¼” Progressive • 480 Líneas de Resolución. • 3.0 Lux ( F1.6 a F3.6, f = 3.6mm a 82.8 mm) • 0.2 Lux (IR Cut Filter Removed) • 0.02 Lux (1/4s con IR Cut Filter Removed) • Zoom óptico 23X con auto enfoque (10X digital) • Angulo de visión 54º (amplio) – 2.5º (tele) • Velocidad Máxima de 380°/seg. (proporcional al zoom).

  10. CARACTERÍSTICAS Módulo de cámara MODELO HID2404SSE11N Modulo SONY • Color / Día / Noche • CCD ¼” Ex-view • 480 Líneas de Resolución. • 1.0 Lux ( F1.6 a F3.8, f = 3.5mm a 91 mm) • 0.01 Lux (IR Cut Filter Removed) • 0.07 Lux (1/4s con Slow shutter) • Zoom óptico 26X con auto enfoque (12X digital) • Angulo de visión 54.2º (amplio) – 2.2º (tele) • Velocidad Máxima de 380°/seg. (proporcional al zoom). • Estabilizador de Imagen.

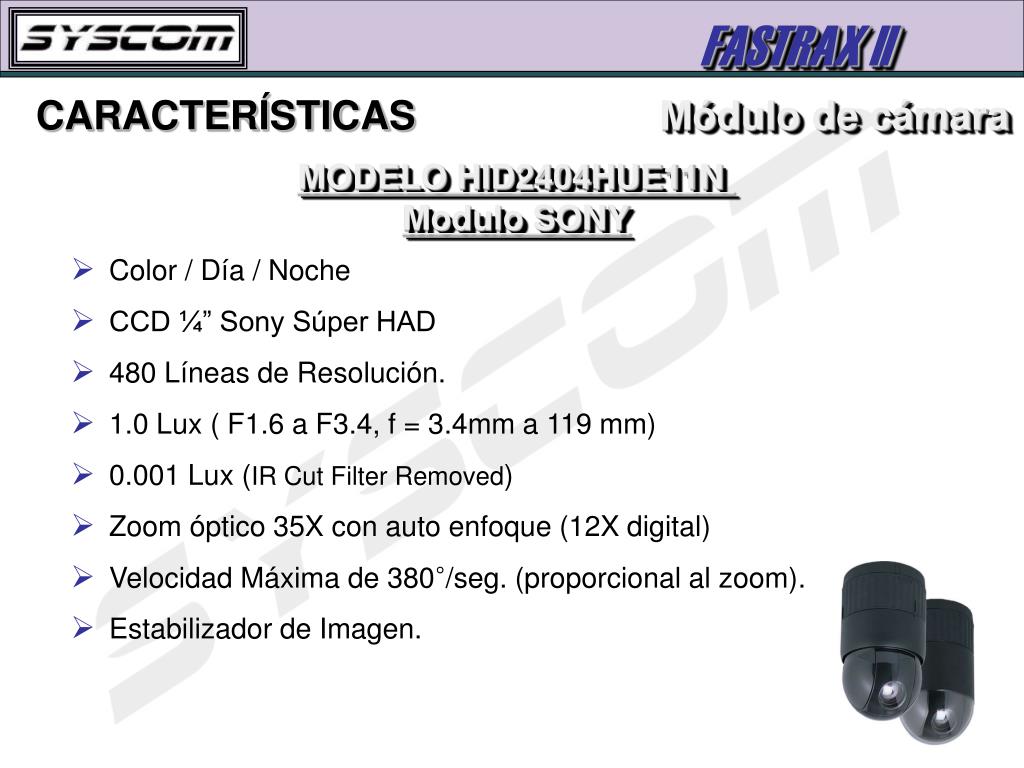

  11. CARACTERÍSTICAS Módulo de cámara MODELO HID2404HUE11N Modulo SONY • Color / Día / Noche • CCD ¼” Sony Súper HAD • 480 Líneas de Resolución. • 1.0 Lux ( F1.6 a F3.4, f = 3.4mm a 119 mm) • 0.001 Lux (IR Cut Filter Removed) • Zoom óptico 35X con auto enfoque (12X digital) • Velocidad Máxima de 380°/seg. (proporcional al zoom). • Estabilizador de Imagen.

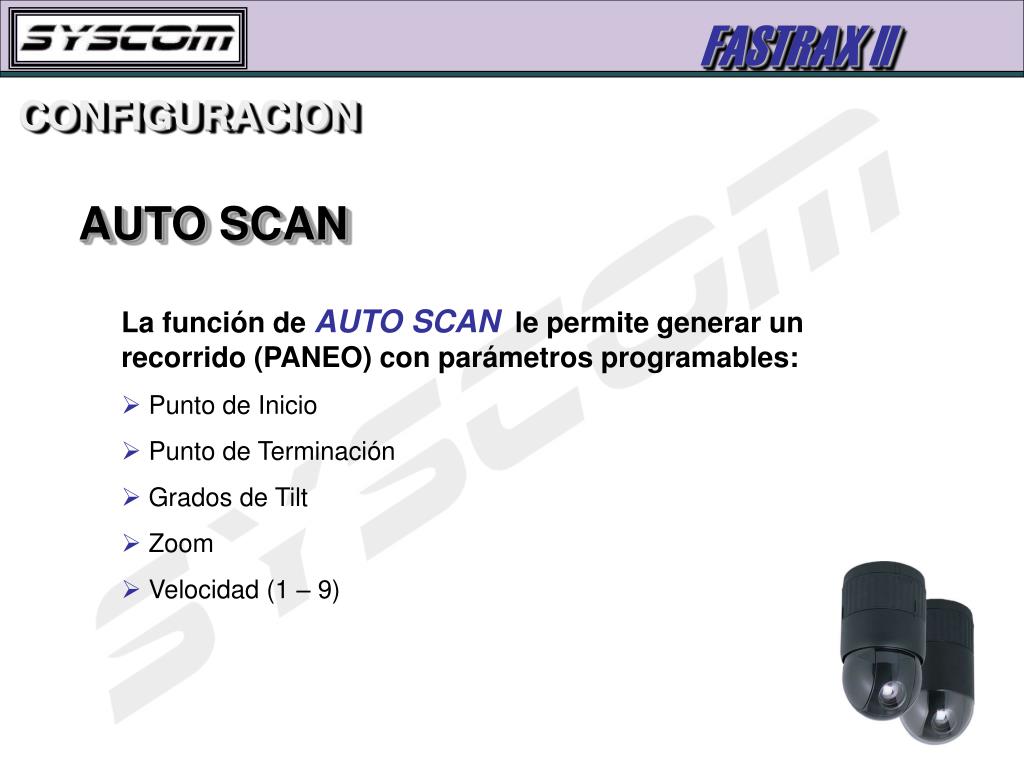

  12. CONFIGURACION AUTO SCAN • La función de AUTO SCAN le permite generar un recorrido (PANEO) con parámetros programables: • Punto de Inicio • Punto de Terminación • Grados de Tilt • Zoom • Velocidad (1 – 9)

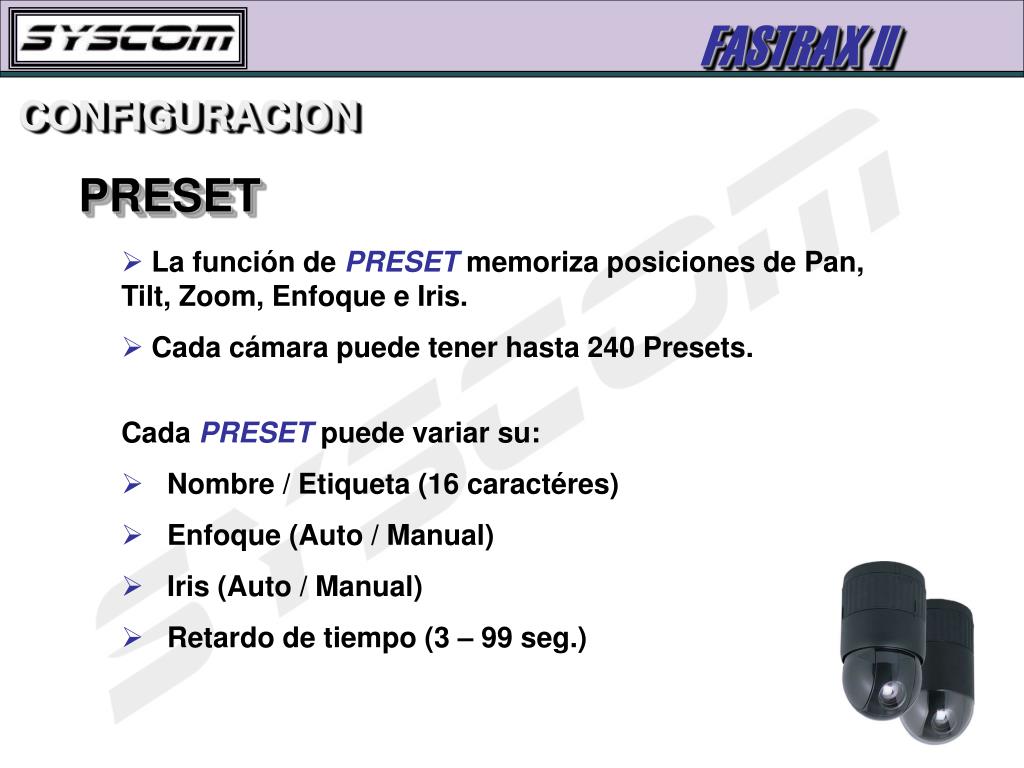

  13. CONFIGURACION PRESET • La función de PRESET memoriza posiciones de Pan, Tilt, Zoom, Enfoque e Iris. • Cada cámara puede tener hasta 240 Presets. • Cada PRESET puede variar su: • Nombre / Etiqueta (16 caractéres) • Enfoque (Auto / Manual) • Iris (Auto / Manual) • Retardo de tiempo (3 – 99 seg.)

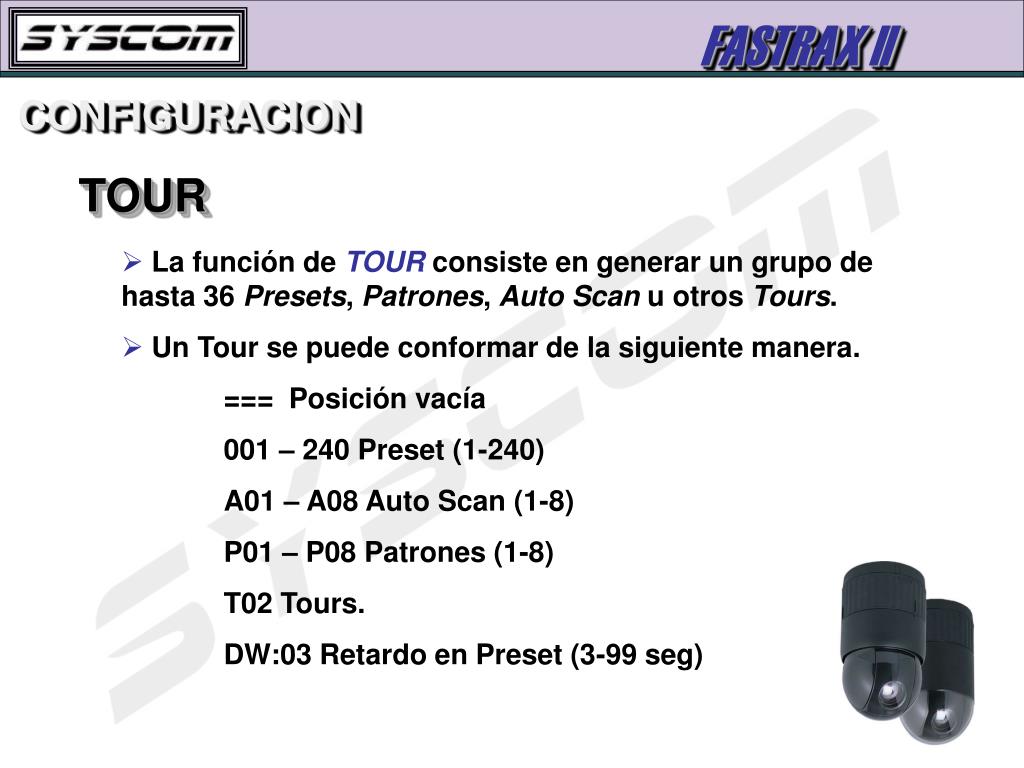

  14. CONFIGURACION TOUR • La función de TOUR consiste en generar un grupo de hasta 36 Presets, Patrones, Auto Scan u otros Tours. • Un Tour se puede conformar de la siguiente manera. • === Posición vacía • 001 – 240 Preset (1-240) • A01 – A08 Auto Scan (1-8) • P01 – P08 Patrones (1-8) • T02 Tours. • DW:03 Retardo en Preset (3-99 seg)

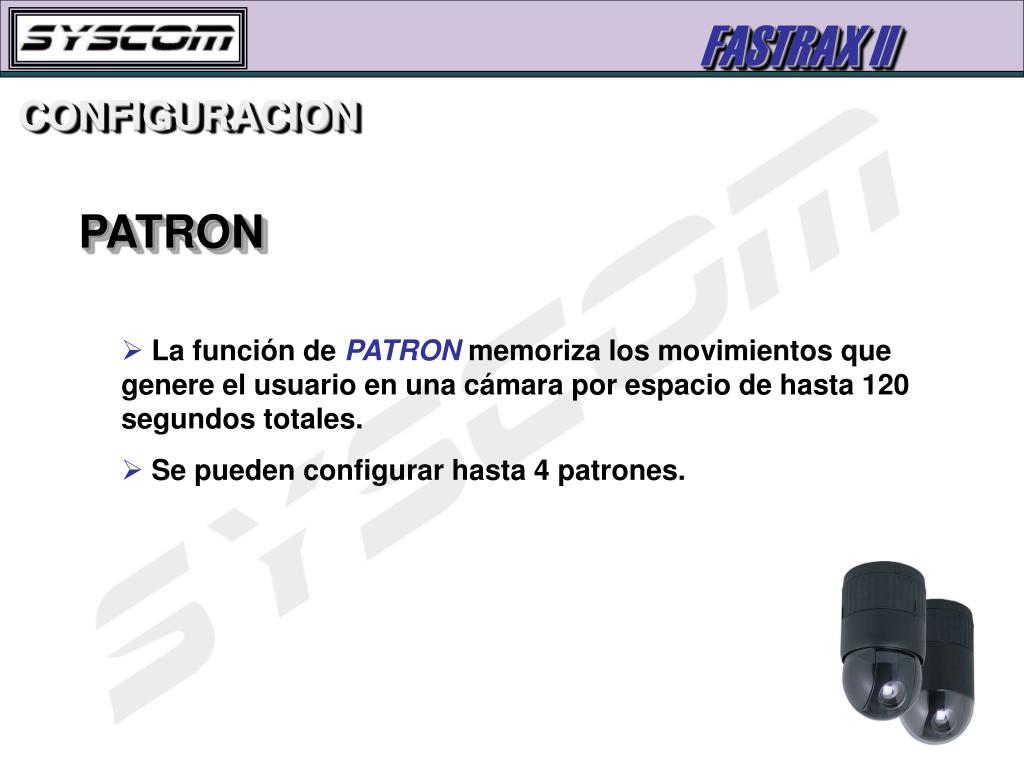

  15. CONFIGURACION PATRON • La función de PATRON memoriza los movimientos que genere el usuario en una cámara por espacio de hasta 120 segundos totales. • Se pueden configurar hasta 4 patrones.

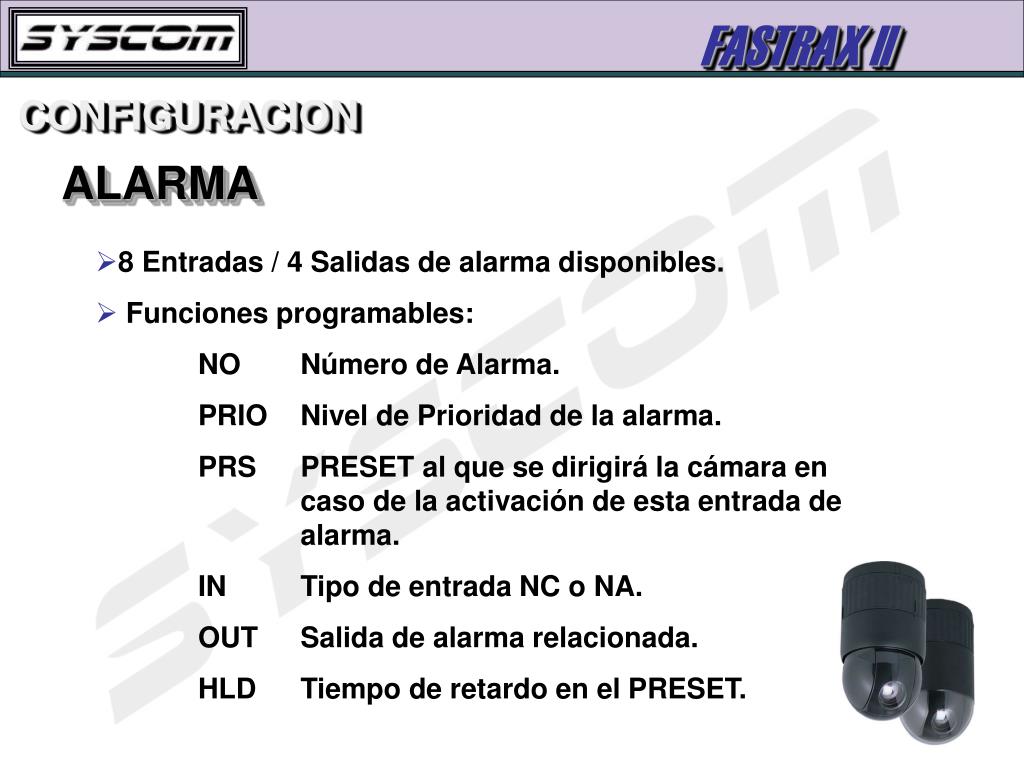

  16. CONFIGURACION ALARMA • 8 Entradas / 4 Salidas de alarma disponibles. • Funciones programables: • NO Número de Alarma. • PRIO Nivel de Prioridad de la alarma. • PRS PRESET al que se dirigirá la cámara en caso de la activación de esta entrada de alarma. • IN Tipo de entrada NC o NA. • OUT Salida de alarma relacionada. • HLD Tiempo de retardo en el PRESET.

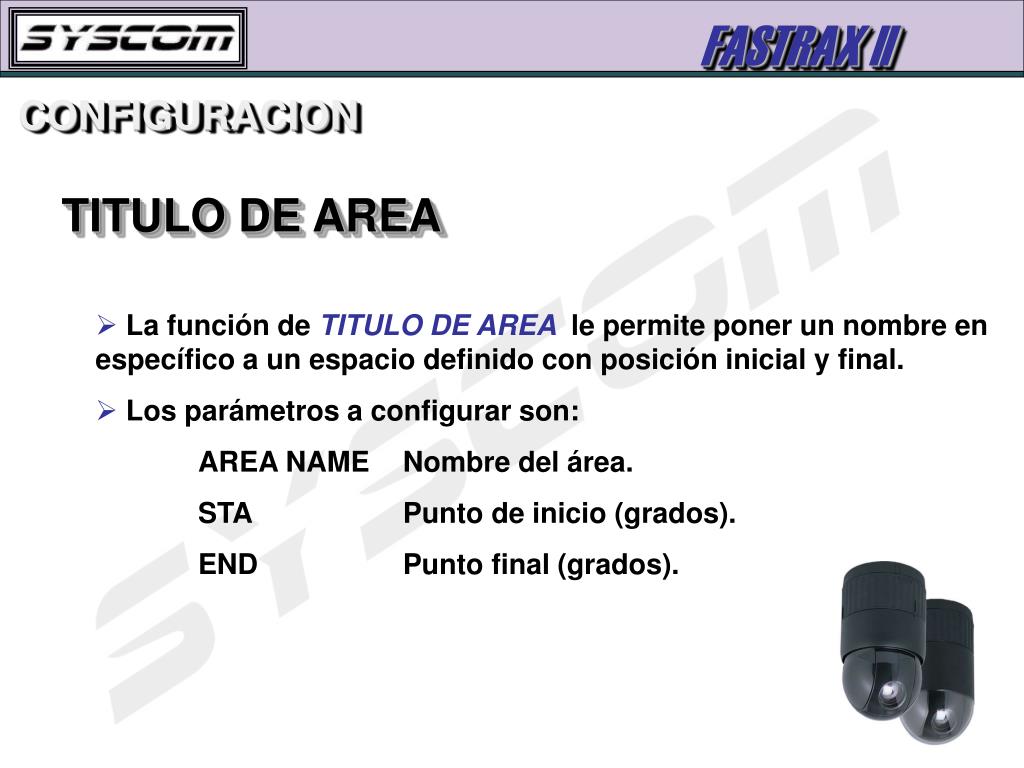

  17. CONFIGURACION TITULO DE AREA • La función de TITULO DE AREA le permite poner un nombre en específico a un espacio definido con posición inicial y final. • Los parámetros a configurar son: • AREA NAME Nombre del área. • STA Punto de inicio (grados). • END Punto final (grados).

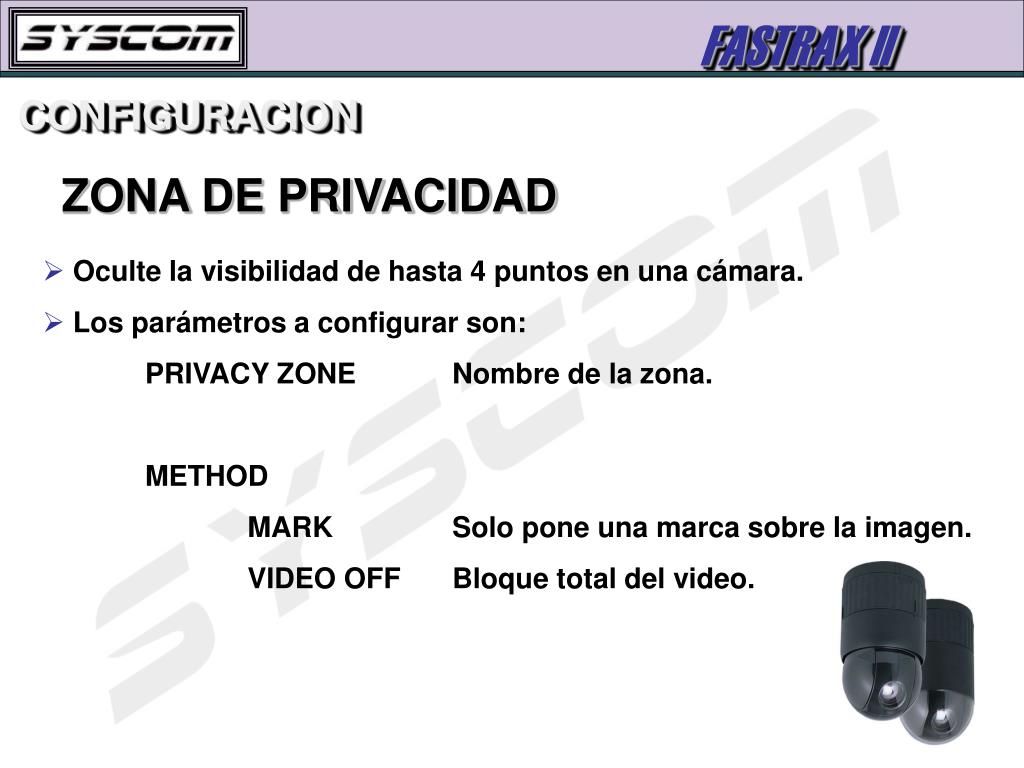

  18. CONFIGURACION ZONA DE PRIVACIDAD • Oculte la visibilidad de hasta 4 puntos en una cámara. • Los parámetros a configurar son: • PRIVACY ZONE Nombre de la zona. • METHOD • MARK Solo pone una marca sobre la imagen. • VIDEO OFF Bloque total del video.

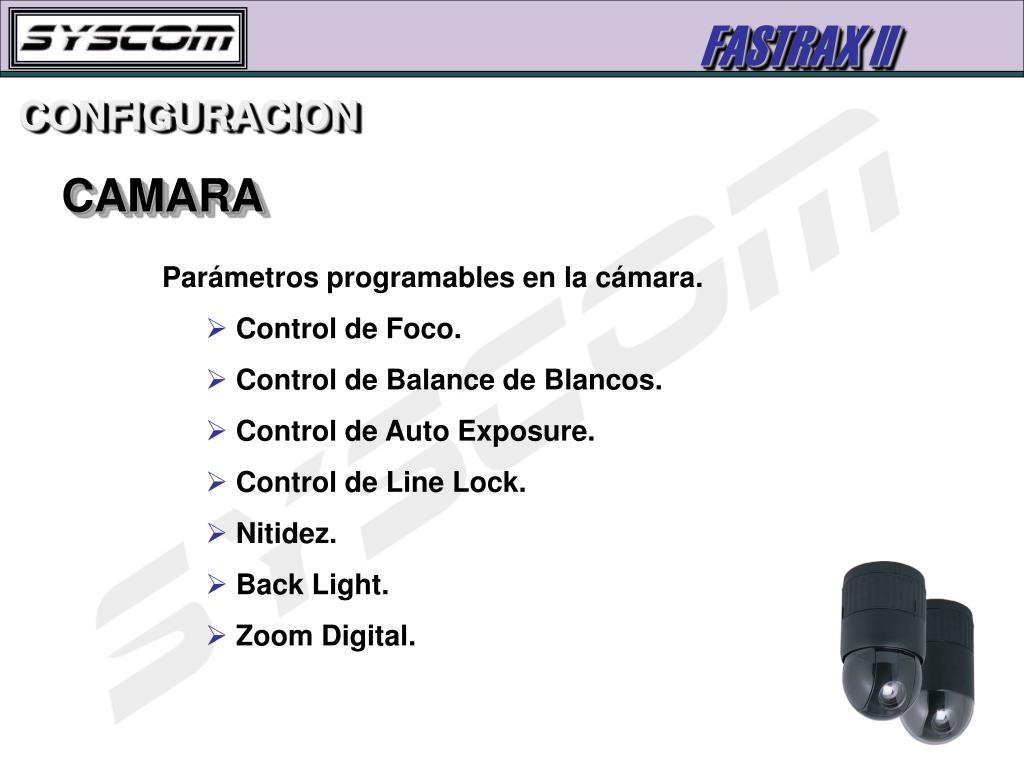

  19. CONFIGURACION CAMARA • Parámetros programables en la cámara. • Control de Foco. • Control de Balance de Blancos. • Control de Auto Exposure. • Control de Line Lock. • Nitidez. • Back Light. • Zoom Digital.

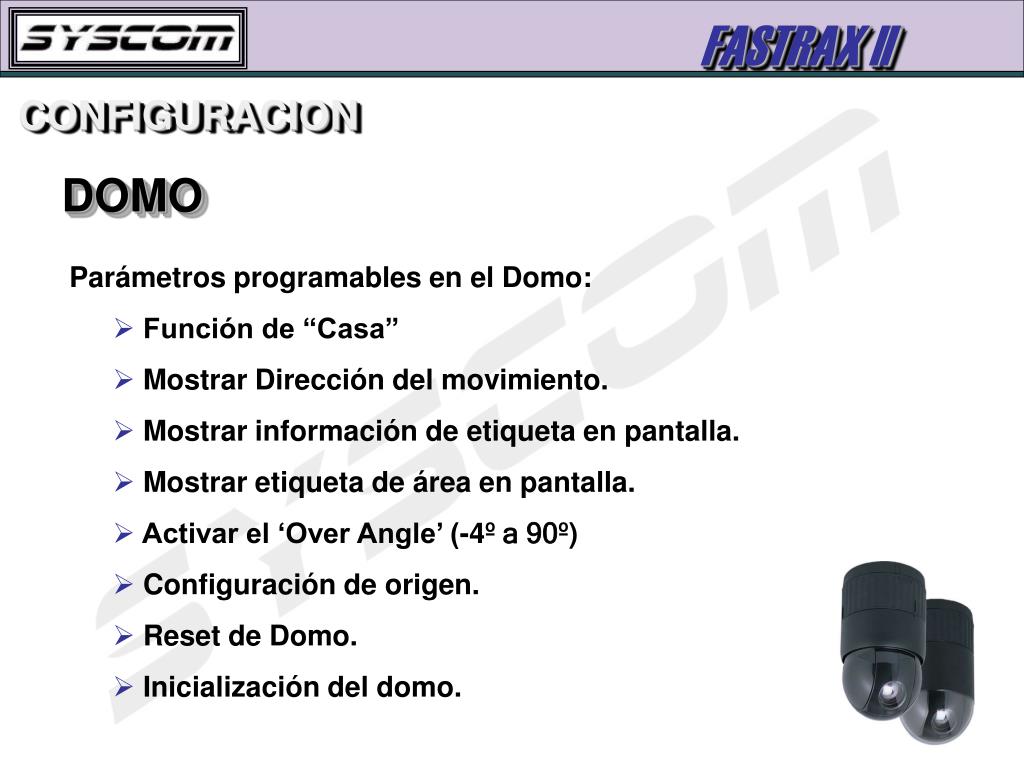

  20. CONFIGURACION DOMO • Parámetros programables en el Domo: • Función de “Casa” • Mostrar Dirección del movimiento. • Mostrar información de etiqueta en pantalla. • Mostrar etiqueta de área en pantalla. • Activar el ‘Over Angle’ (-4º a 90º) • Configuración de origen. • Reset de Domo. • Inicialización del domo.

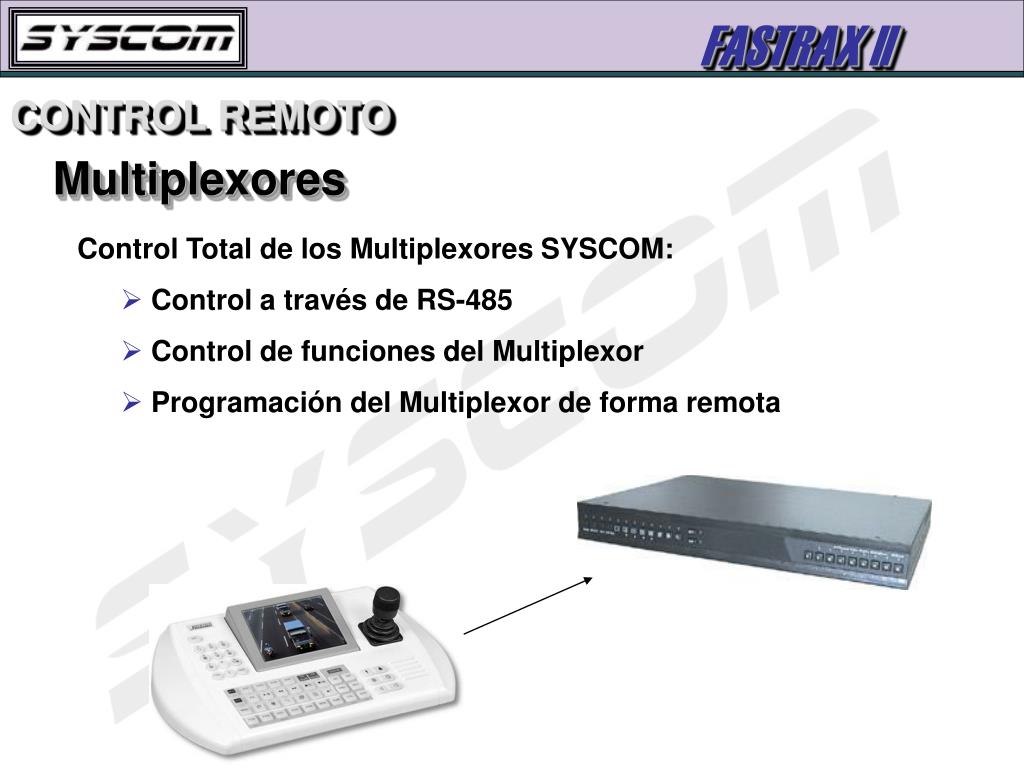

  21. CONTROL REMOTO Multiplexores Control Total de los Multiplexores SYSCOM: • Control a través de RS-485 • Control de funciones del Multiplexor • Programación del Multiplexor de forma remota

  22. CONTROL REMOTO Serie Stand Alone Funciones que puede controlar: • Despliegue en Pantalla. • Control de PTZ. • Programación de la DVR. • Congelación de imágenes. • Secuenciador. • Alarmas. • Funciones de Reproducción (►, ►►, ◄◄, ■, etc) • Grabación. • Búsquedas, etc...

  23. CONTROL REMOTO Serie Windows • Funciones que puede controlar: • Despliegue en Pantalla. • Control de PTZ. • Programación de la DVR. • Congelación de imágenes. • Secuenciador. • Alarmas. • Funciones de Reproducción (►, ►►, ◄◄, ■, etc) • Grabación. • Búsquedas, etc...
