Geomorfología I Créditos

1. Geomorfología ICréditos Autoría de la presentación en Power Point: Juan Ignacio Noriega Iglesias Texto (con modificaciones) e imágenes procedentes de: • Biología y Geología – Proyecto ECOSFERA – 4ESO • Autores: Emilio Pedrinaci Rodríguez, Concha Gil Soriano. • Editorial: SM • Madrid, 2003 • ISBN 84-348-9275-8 • Excepto las siguiente imágenes, propiedad de Juan Ignacio Noriega Iglesias: diapositivas 19, 21, 22, 23 (ambas), 24 (derecha), 25 (derecha), 29 (inferior), 30, 31 y 32. • El resto de las imágenes procede de diversas fuentes en Internet.

2. El relieve terrestre y su modeladoPara comenzar (I) • Para describir el relieve se utiliza una amplia gama de términos. Entre ellos: • Abrupto: relieve de pendientes elevadas • Cañón: valle estrecho con laderas casi verticales • Colina: monte bajo, generalmente de cima redondeada • Cubeta: depresión cerrada por todas partes (puede ser una dolina kárstica o duerna) • Escarpe: ladera de fuerte pendiente, a veces vertical • Pico: extremo superior de una montaña de forma cónica.

3. El relieve terrestre y su modeladoPara comenzar (III) b) El pico más alto Zona más abrupta Una mesa Valle en V, típico de erosión fluvial Una colina Valle de laderas suaves Una garganta Una cubeta Escarpe Llanura

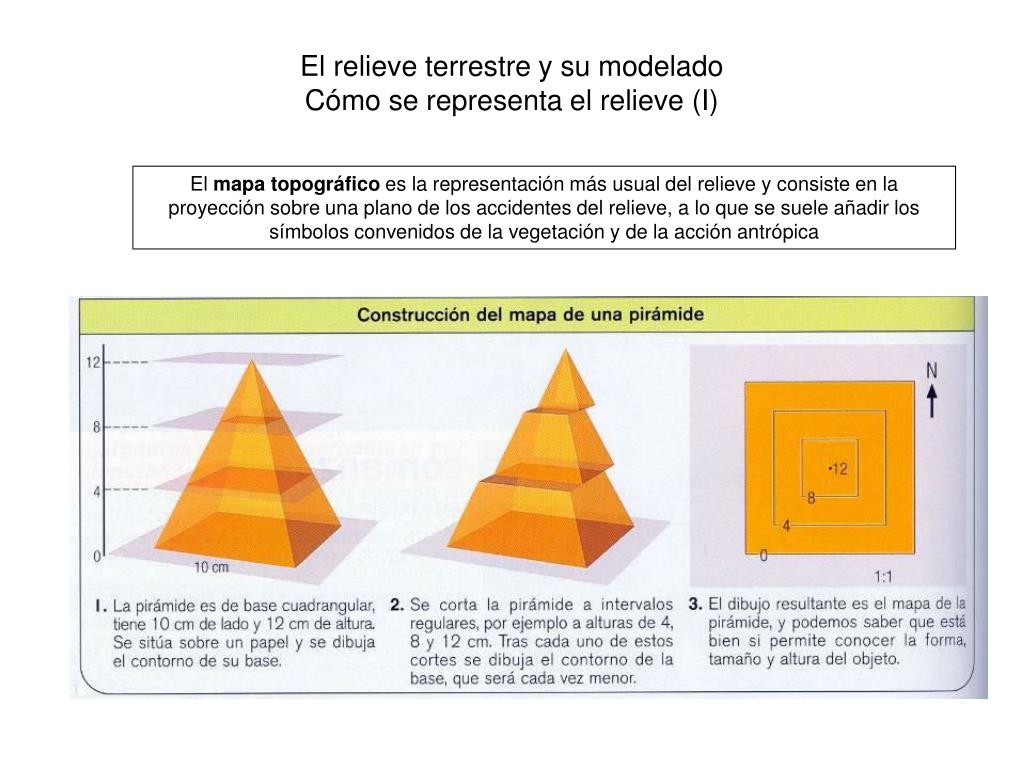

4. El relieve terrestre y su modeladoCómo se representa el relieve (I) El mapa topográfico es la representación más usual del relieve y consiste en la proyección sobre una plano de los accidentes del relieve, a lo que se suele añadir los símbolos convenidos de la vegetación y de la acción antrópica

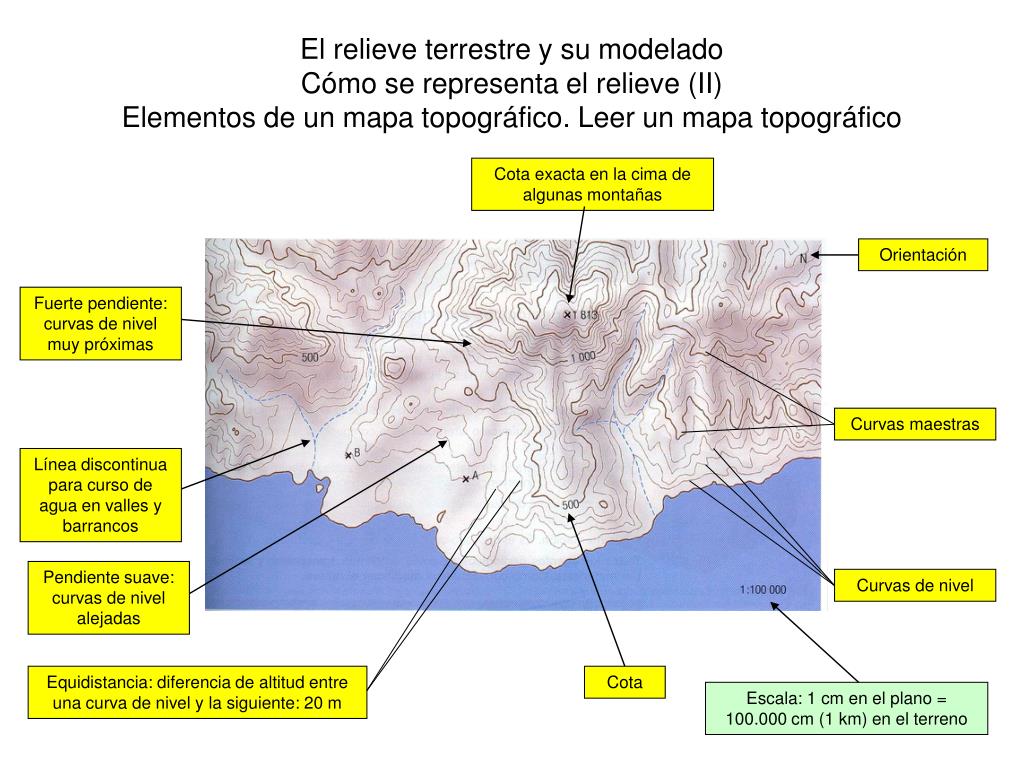

5. El relieve terrestre y su modeladoCómo se representa el relieve (II)Elementos de un mapa topográfico. Leer un mapa topográfico Cota exacta en la cima de algunas montañas Orientación Fuerte pendiente: curvas de nivel muy próximas Curvas maestras Línea discontinua para curso de agua en valles y barrancos Pendiente suave: curvas de nivel alejadas Curvas de nivel Equidistancia: diferencia de altitud entre una curva de nivel y la siguiente: 20 m Cota Escala: 1 cm en el plano = 100.000 cm (1 km) en el terreno

6. El relieve terrestre y su modeladoCómo se representa el relieve (III)Elementos de un mapa topográfico. Leer un mapa topográfico • ¿Hay algún barranco que no esté marcado con una línea discontinua en el mapa de la página 163? Indica con una flecha el sentido en que se desplazará el agua en cada barranco.

7. El relieve terrestre y su modeladoCómo se representa el relieve (IV)Elementos de un mapa topográfico. Leer un mapa topográfico

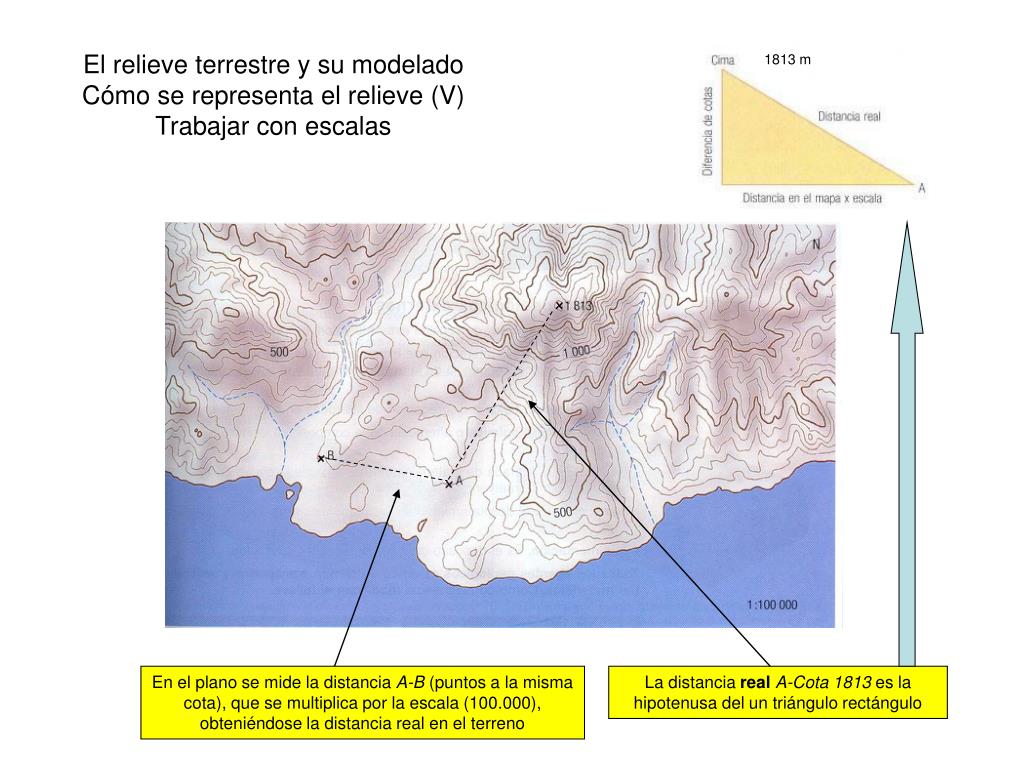

8. El relieve terrestre y su modeladoCómo se representa el relieve (V)Trabajar con escalas 1813 m En el plano se mide la distancia A-B (puntos a la misma cota), que se multiplica por la escala (100.000), obteniéndose la distancia real en el terreno La distancia realA-Cota 1813 es la hipotenusa del un triángulo rectángulo

9. El relieve terrestre y su modeladoLos procesos geológicos modifican el relieve Energía solar Gravedad Ríos Glaciares Aire Mares Homo sapiens, un agente que incrementa los procesos geológicos externos Agentes geológicos externos Procesos geológicos externos MODELADO DEL RELIEVE

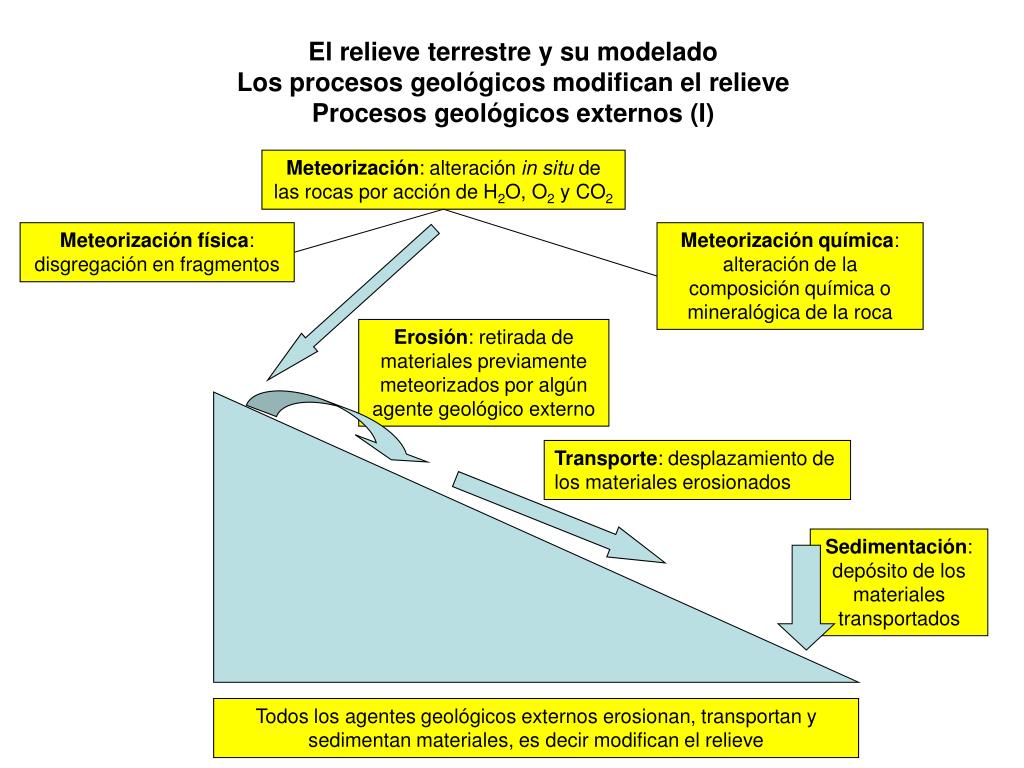

10. El relieve terrestre y su modeladoLos procesos geológicos modifican el relieveProcesos geológicos externos (I) Meteorización: alteración in situ de las rocas por acción de H2O, O2 y CO2 Meteorización física: disgregación en fragmentos Meteorización química: alteración de la composición química o mineralógica de la roca Erosión: retirada de materiales previamente meteorizados por algún agente geológico externo Transporte: desplazamiento de los materiales erosionados Sedimentación: depósito de los materiales transportados Todos los agentes geológicos externos erosionan, transportan y sedimentan materiales, es decir modifican el relieve

11. El relieve terrestre y su modeladoLos procesos geológicos modifican el relieveProcesos geológicos externos (II) Meteorización física

12. El relieve terrestre y su modeladoLos procesos geológicos modifican el relieveProcesos geológicos externos (III) Alveolización producida por la alteración debida a los haluros de sodio o potasio Fijémonos, por ejemplo, en la portada de la capilla de San Lorenzo o en el ábside de la iglesia de San Pedro Meteorización química

13. El relieve terrestre y su modeladoLos procesos geológicos modifican el relieveProcesos geológicos externos (IV) Esto responde a una heterogeneidad de la roca, que muestra resistencias diferentes en zonas diferentes Erosión eólica

14. El relieve terrestre y su modeladoProcesos gravitacionales (I) Caida libre de materiales. Hay desprendimiento si el recorrido seguido por los fragmentos ocurre total o parcialmente por el aire. Puede producirse por desplome o por vuelco (observemos el cerro de Sta. Catalina desde el mar; argayu) Los bloques se desplazan resbalando por una ladera. Estos bloques nunca pierden el contacto con la superficie y no se disgregan (en los Picos d’Europa podemos ver esto) Los procesos gravitacionales actúan en todas las superficies en las que hay pendiente y constituyen el sistema de erosión más eficaz de cuantos intervienen en el modelado del paisaje Movimientos en masa de materiales poco cohesionados. Normalmente en terrenos arcillosos saturados de agua. Coladas de barro, argayos. Los materiales más superficiales van desplazándose gradualmente ladera abajo. Movimiento lento, que afecta a la vegetación (troncos curvos característicos)

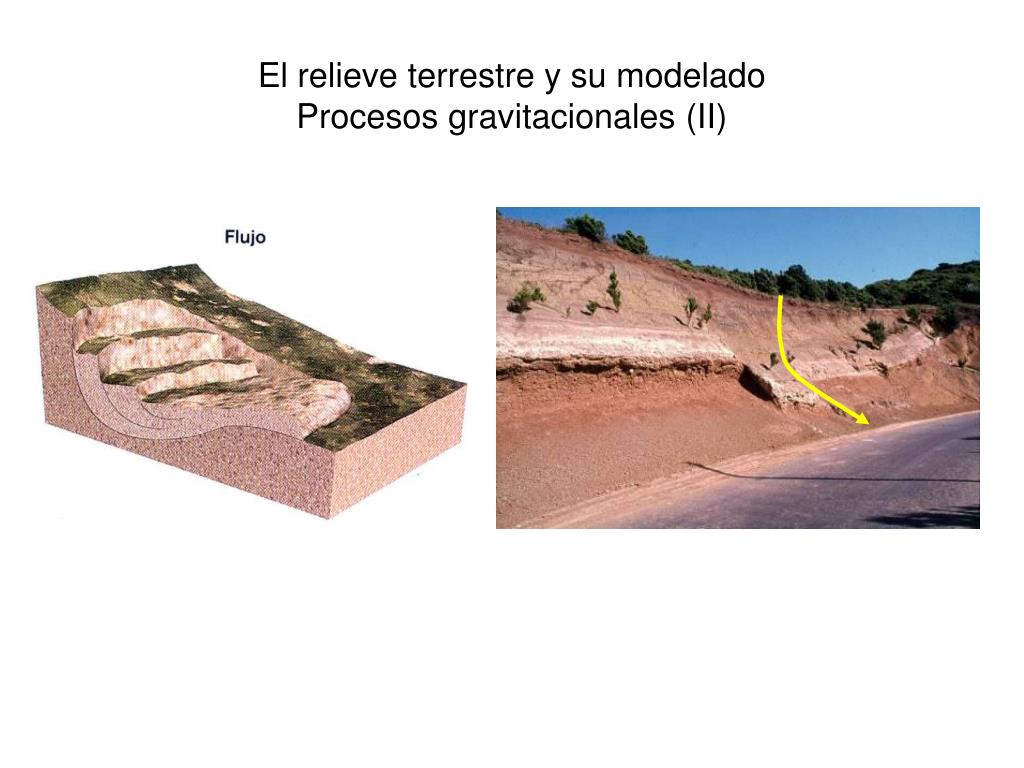

15. El relieve terrestre y su modeladoProcesos gravitacionales (II)

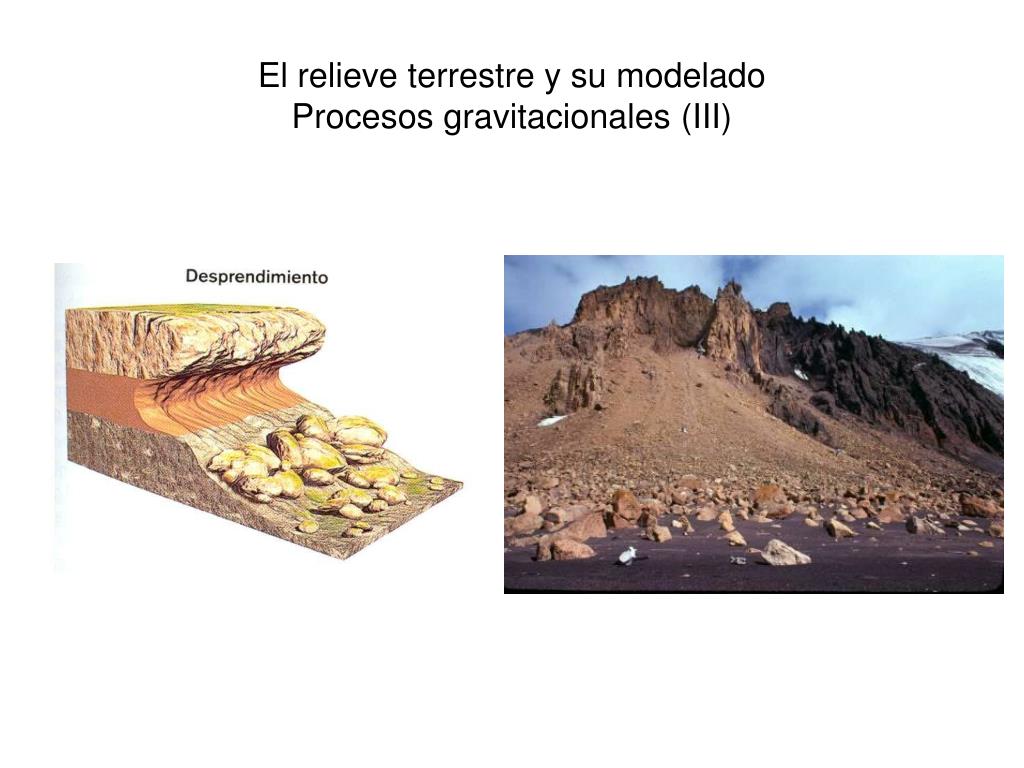

16. El relieve terrestre y su modeladoProcesos gravitacionales (III)

17. El relieve terrestre y su modeladoProcesos gravitacionales (IV)

18. El relieve terrestre y su modeladoActividades (I) • 5(p. 164).-Las raíces de las plantas se introducen en las grietas de las rocas y las ensanchan. ¿En qué tipo de proceso incluirías esta acción? • 7(p. 165).-El flujo se produce en lugares en los que materiales poco cohesionados, como la arcilla, se han saturado de agua. Sin embargo, el agua no es el agente de transporte. ¿Cuál es? ¿Qué papel desempeña el agua? • 8(p. 166).-El clima no sólo determina el agente geológico que predomina en un lugar, también condiciona la vegetación existente. A igualdad de otros factores, ¿se erosionará más un relieve con abundante vegetación u otro sin ella? Justifica la respuesta.

19. El relieve terrestre y su modeladoActividades (I) Soluciones La fana de Xeinestaza (Tineo)

20. El relieve terrestre y su modelado¿Por qué el relieve es diferente de unos sitios a otros?Factores que condicionan la forma del relieve (I) Estructura de los materiales rocosos Tipo de roca incial Clima DIVERSIDAD DE RELIEVES Antigüedad del relieve Acción antrópica

21. El relieve terrestre y su modelado¿Por qué el relieve es diferente de unos sitios a otros?Factores que condicionan la forma del relieve (II) El mismo tipo de roca se modela de forma diferente ante la acción de otro agente: las aguas de arroyada Resultado de la modelación del paisaje por un agente geológico (los glaciares) en rocas calizas Modelado kárstico Suelo formado por depósitos de glaciar (antigua morrena)

22. El relieve terrestre y su modelado¿Por qué el relieve es diferente de unos sitios a otros?Factores que condicionan la forma del relieve (III) Con un mismo clima, las rocas más duras producen sierras, las más blandas, depresiones rellenas de sedimentos procedentes de las sierras Suelos de aluvión (depósitos aluviales)

23. El relieve terrestre y su modelado¿Por qué el relieve es diferente de unos sitios a otros?Factores que condicionan la forma del relieve (IV) En las zonas de rocas más resistentes a meteorización y erosión se producen sierras, picos, cordales Un mismo clima, pero diferentes tipos de rocas En las zonas de rocas menos resistentes a meteorización y erosión se producen depresiones (vegas, collaos)

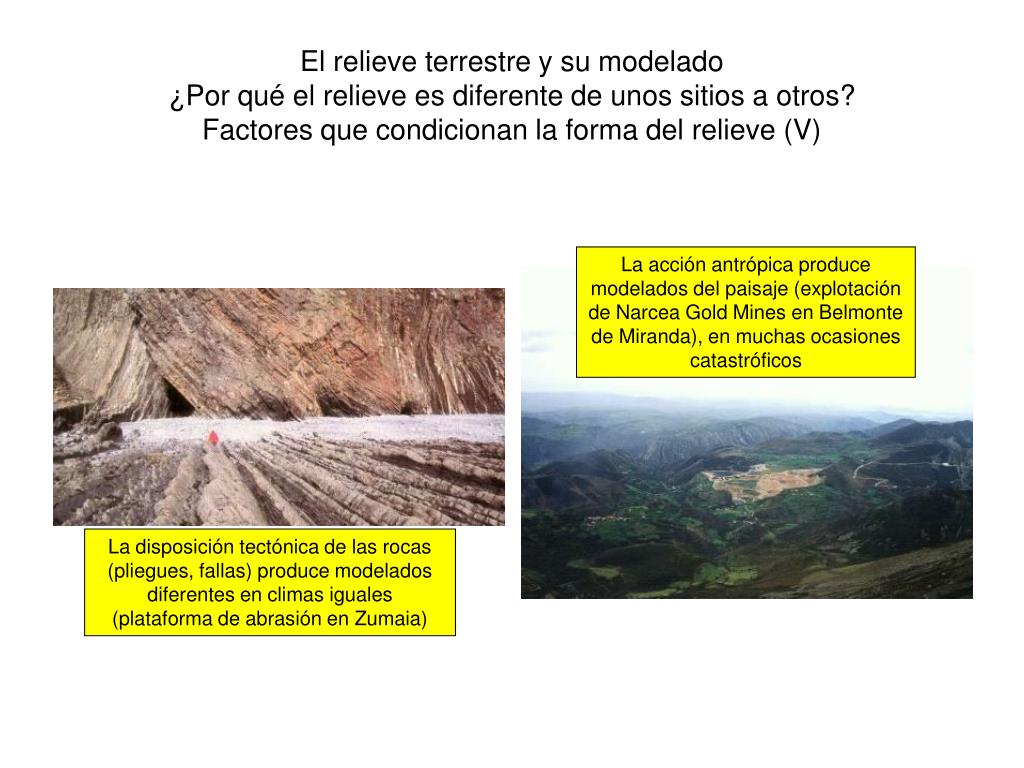

24. El relieve terrestre y su modelado¿Por qué el relieve es diferente de unos sitios a otros?Factores que condicionan la forma del relieve (V) La acción antrópica produce modelados del paisaje (explotación de Narcea Gold Mines en Belmonte de Miranda), en muchas ocasiones catastróficos La disposición tectónica de las rocas (pliegues, fallas) produce modelados diferentes en climas iguales (plataforma de abrasión en Zumaia)

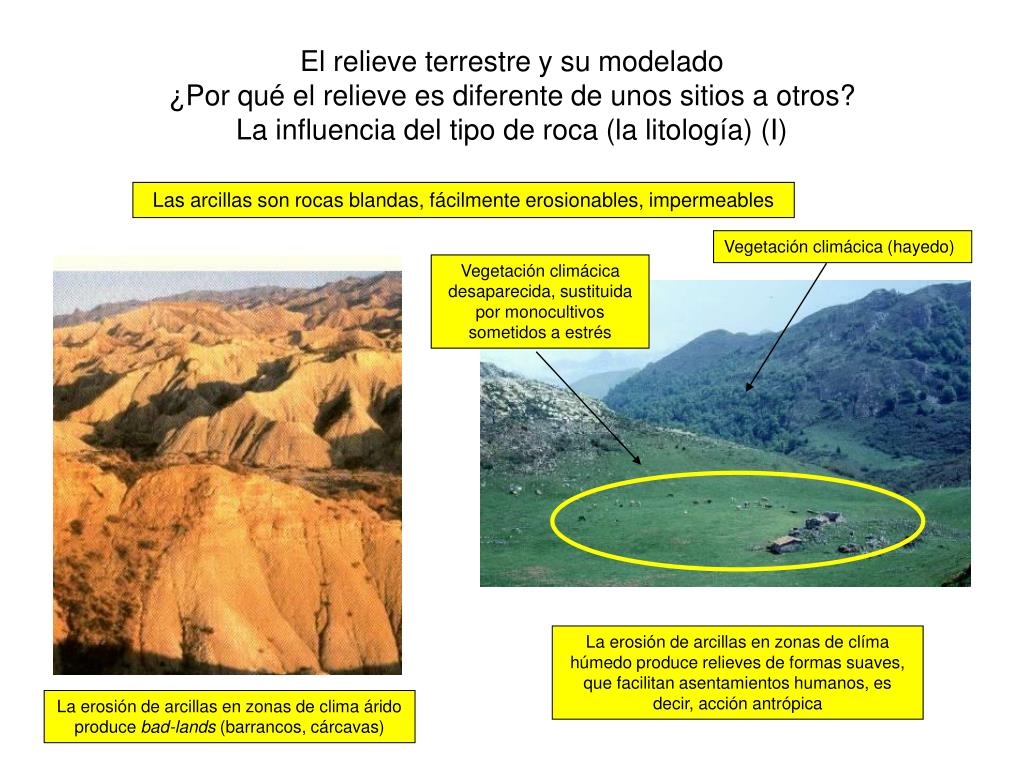

25. El relieve terrestre y su modelado¿Por qué el relieve es diferente de unos sitios a otros?La influencia del tipo de roca (la litología) (I) Las arcillas son rocas blandas, fácilmente erosionables, impermeables Vegetación climácica (hayedo) Vegetación climácica desaparecida, sustituida por monocultivos sometidos a estrés La erosión de arcillas en zonas de clíma húmedo produce relieves de formas suaves, que facilitan asentamientos humanos, es decir, acción antrópica La erosión de arcillas en zonas de clima árido produce bad-lands (barrancos, cárcavas)

26. El relieve terrestre y su modelado¿Por qué el relieve es diferente de unos sitios a otros?Actividades (II) • 10(p. 167).-¿Podrían originarse bad-lands en una zona con vegetación abundante? ¿Por qué?

27. El relieve terrestre y su modelado¿Por qué el relieve es diferente de unos sitios a otros?La influencia del tipo de roca (la litología) (II) Relieves kársticos

28. El relieve terrestre y su modelado¿Por qué el relieve es diferente de unos sitios a otros?La influencia del tipo de roca (la litología) (II) Relieves kársticos Dolinas o duernas

29. El relieve terrestre y su modelado¿Por qué el relieve es diferente de unos sitios a otros?La influencia del tipo de roca (la litología) (III) Relieves kársticos Diaclasas horizontales Erosión a favor de diaclasas verticales Espacio formado por meteorización y erosión en antiguas diaclasas

30. El relieve terrestre y su modelado¿Por qué el relieve es diferente de unos sitios a otros?La influencia del tipo de roca (la litología) (IV) Relieves kársticos Cuando el agua no se infiltra es agua de escorrentía que erosiona la caliza

31. El relieve terrestre y su modelado¿Por qué el relieve es diferente de unos sitios a otros?La influencia del tipo de roca (la litología) (IV) Relieves kársticos Los bufones o soplaos del oriente de Asturias son el resultado de un paisaje kárstico

32. El relieve terrestre y su modelado¿Por qué el relieve es diferente de unos sitios a otros?La influencia del tipo de roca (la litología) (IV) Relieves kársticos Roca caliza Cañones como este del río Lobos (Burgos-Soria) son característicos de paisajes kársticos

33. El relieve terrestre y su modelado¿Por qué el relieve es diferente de unos sitios a otros?La influencia del tipo de roca (la litología) (IV) Relieves kársticos Cómo evoluciona el paisaje kárstico a lo largo del tiempo

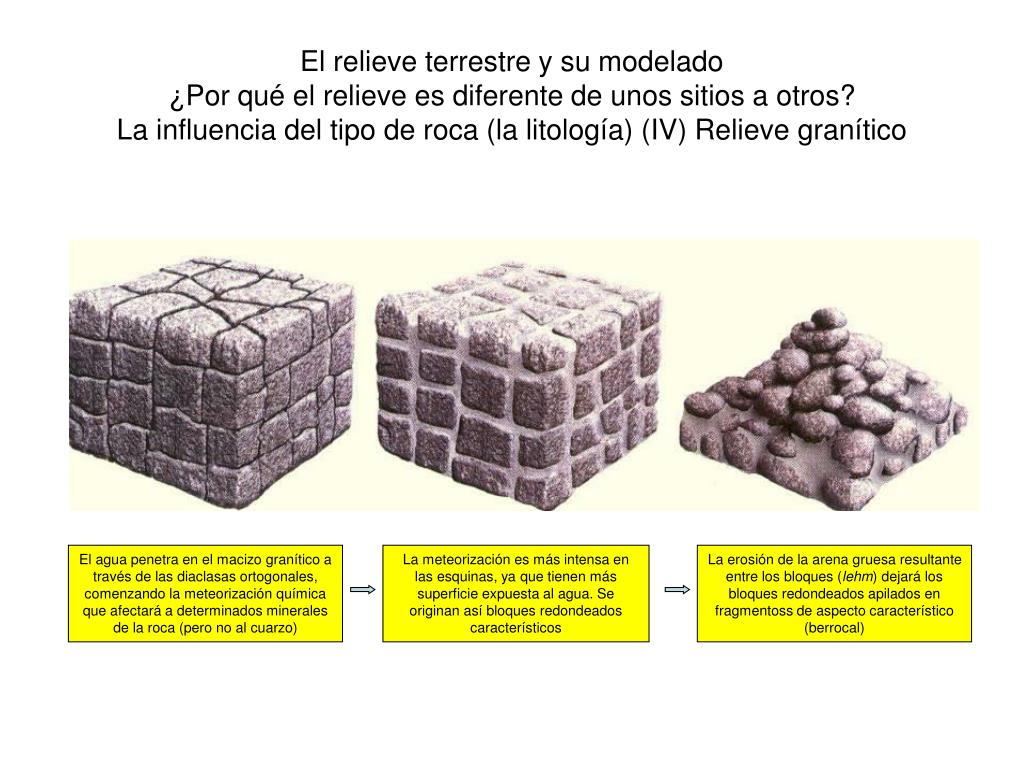

34. El relieve terrestre y su modelado¿Por qué el relieve es diferente de unos sitios a otros?La influencia del tipo de roca (la litología) (IV) Relieve granítico El agua penetra en el macizo granítico a través de las diaclasas ortogonales, comenzando la meteorización química que afectará a determinados minerales de la roca (pero no al cuarzo) La meteorización es más intensa en las esquinas, ya que tienen más superficie expuesta al agua. Se originan así bloques redondeados característicos La erosión de la arena gruesa resultante entre los bloques (lehm) dejará los bloques redondeados apilados en fragmentoss de aspecto característico (berrocal)

35. El relieve terrestre y su modelado¿Por qué el relieve es diferente de unos sitios a otros?La influencia del tipo de roca (la litología) (II) Relieve granítico Las características piedras caballeras y su inestable equilibrio Característicos bolos en un berrocal La Pedriza del Manzanares
