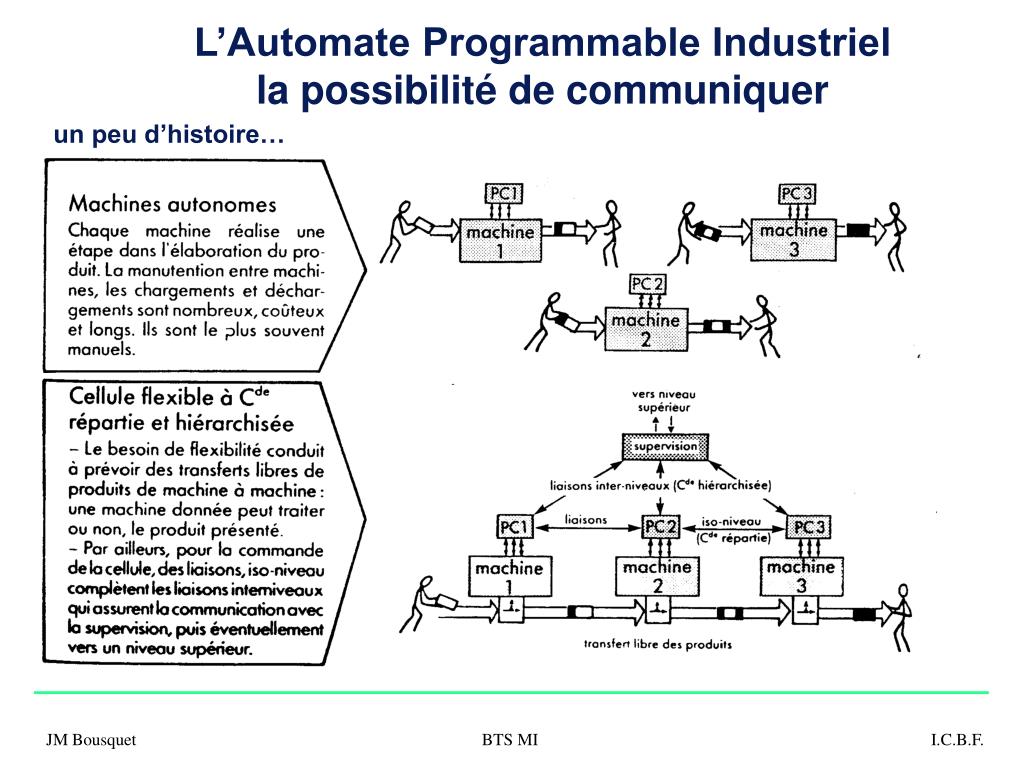

  1. un peu d’histoire… L’Automate Programmable Industriella possibilité de communiquer BTS MI

  2. Les nouvelles exigences pour les automatismes : Durée de vie des produits de plus en plus courte Complexité des process grandissante Evolutivité Procédé Gestion Besoin de s’adapter aux produits aux quantités et délais Automatisation de complexité croissante Flexibilité Coordination Qualité Dialogue Sûreté Contrôle plus nombreux pour satisfaire aux normes ISO série 9000 et 14000 Plus important et dans un souci de convivialité BTS MI

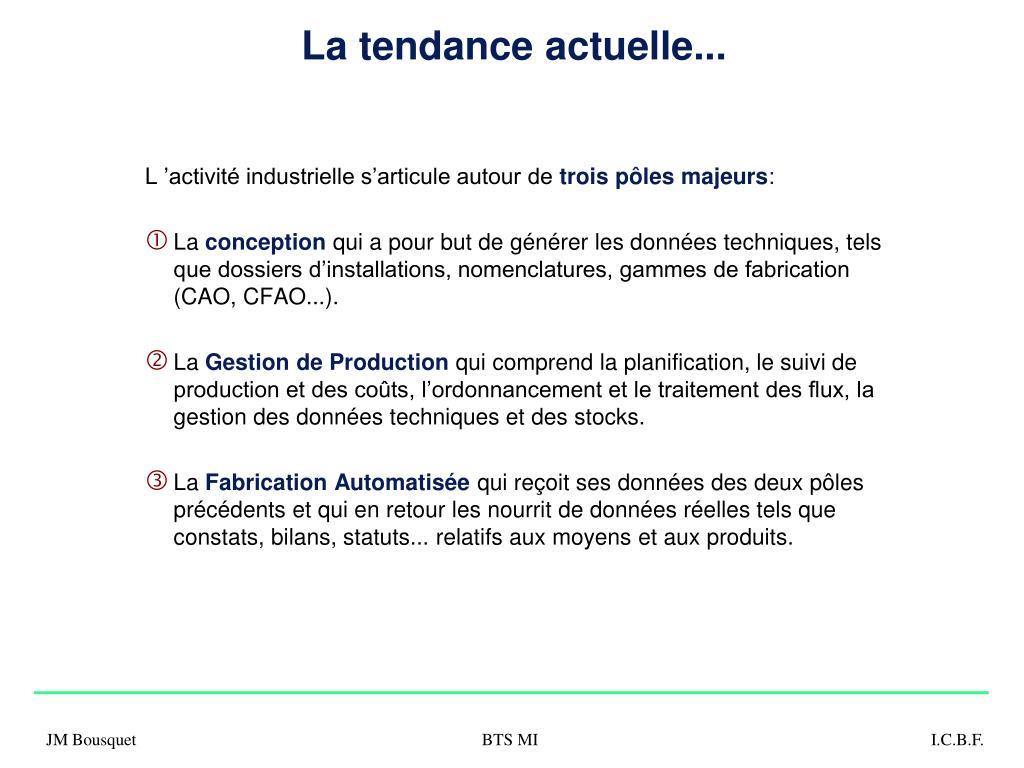

  3. La tendance actuelle... L ’activité industrielle s’articule autour detrois pôles majeurs: • Laconceptionqui a pour but de générer les données techniques, tels que dossiers d’installations, nomenclatures, gammes de fabrication (CAO, CFAO...). • LaGestion de Productionqui comprend la planification, le suivi de production et des coûts, l’ordonnancement et le traitement des flux, la gestion des données techniques et des stocks. • LaFabrication Automatiséequi reçoit ses données des deux pôles précédents et qui en retour les nourrit de données réelles tels que constats, bilans, statuts... relatifs aux moyens et aux produits. BTS MI

  4. Bus et réseauxExemple d’application BTS MI

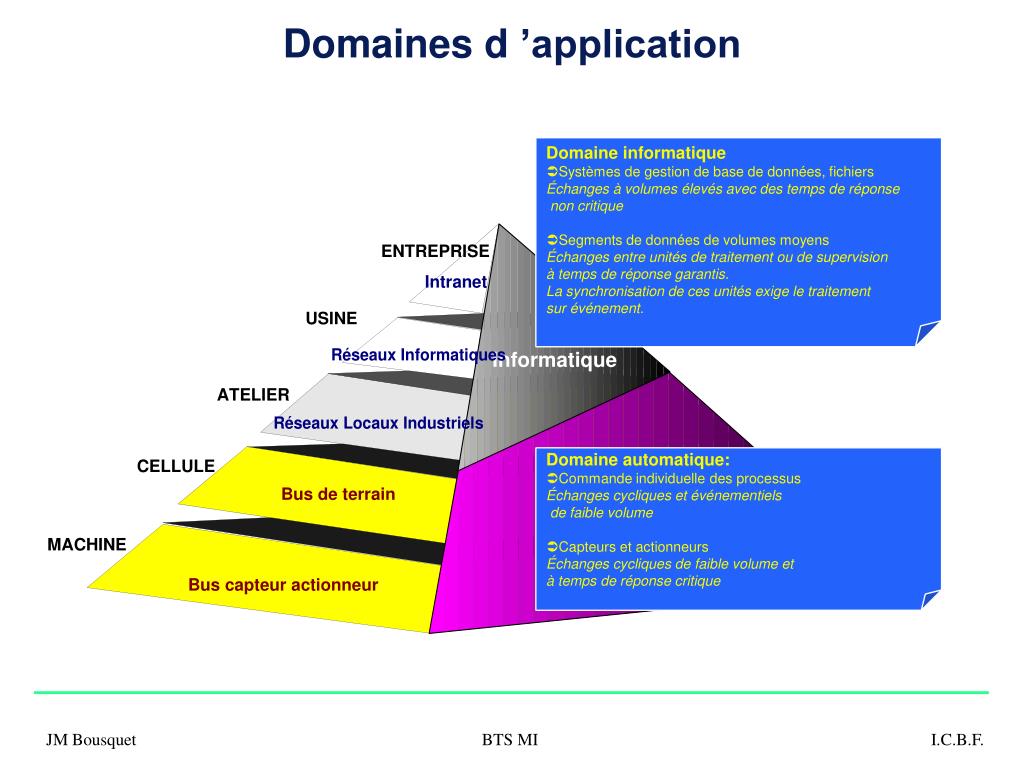

  5. Domaines d ’application • Domaine informatique • Systèmes de gestion de base de données, fichiers • Échanges à volumes élevés avec des temps de réponse • non critique • Segments de données de volumes moyens • Échanges entre unités de traitement ou de supervision • à temps de réponse garantis. • La synchronisation de ces unités exige le traitement • sur événement. • Domaine automatique: • Commande individuelle des processus • Échanges cycliques et événementiels • de faible volume • Capteurs et actionneurs • Échanges cycliques de faible volume et • à temps de réponse critique BTS MI

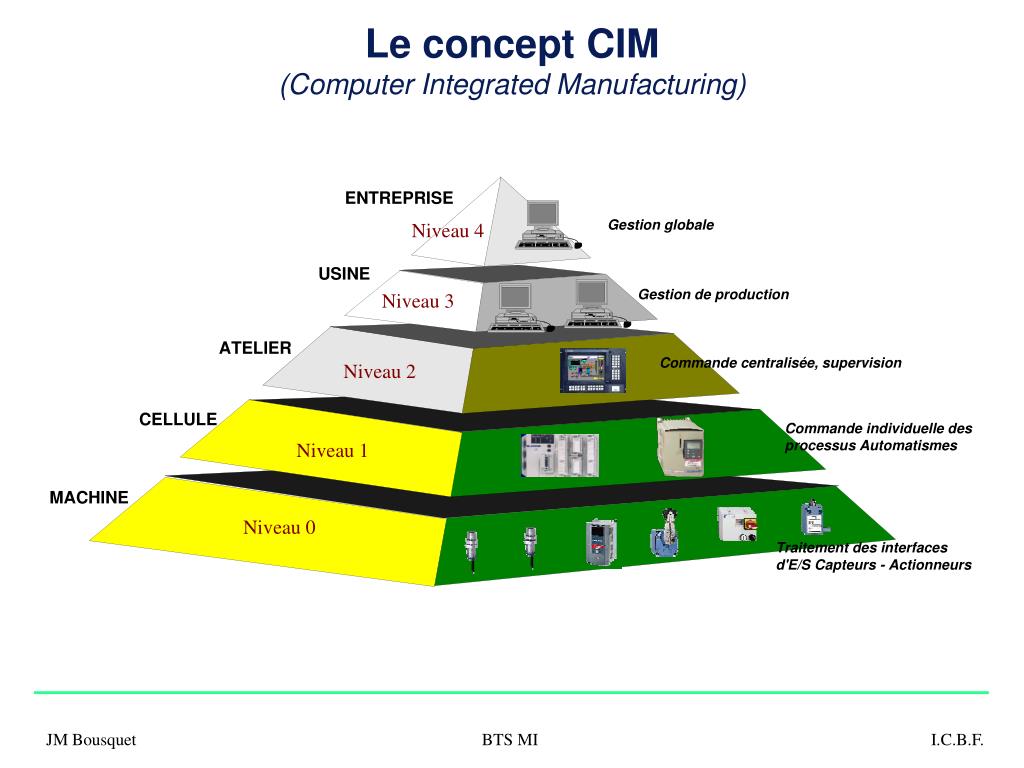

  6. Gestion globale Niveau 4 Gestion de production Niveau 3 Commande individuelle des processus Automatismes Commande centralisée, supervision Niveau 2 Niveau 1 Niveau 0 Traitement des interfaces d'E/S Capteurs - Actionneurs Le concept CIM (Computer Integrated Manufacturing) BTS MI

  7. Nombre d ’informations à transmettre M bits... K bits… Bit Minutes... Secondes… Milliseconde Vitesse de communication Flux de données en communication BTS MI

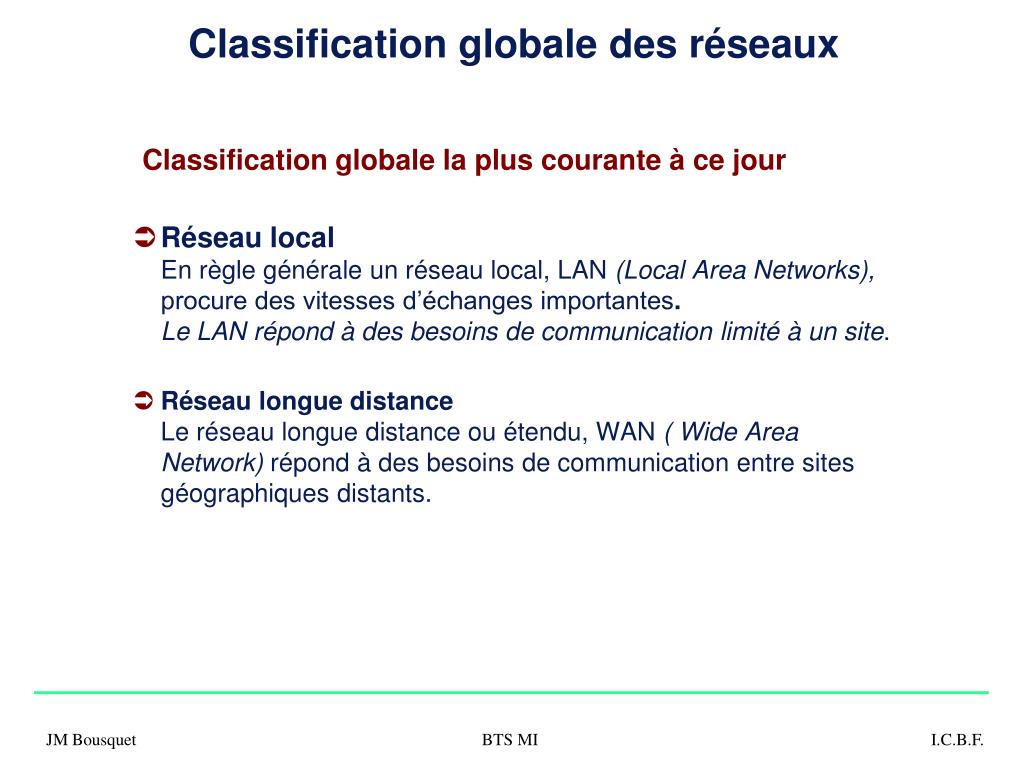

  8. Classification globale des réseaux Classification globale la plus courante à ce jour • Réseau localEn règle générale un réseau local, LAN (Local AreaNetworks), procure des vitesses d’échanges importantes.Le LAN répond à des besoins de communication limité à un site. • Réseau longue distanceLe réseau longue distance ou étendu, WAN ( Wide AreaNetwork) répond à des besoins de communication entre sites géographiques distants. BTS MI

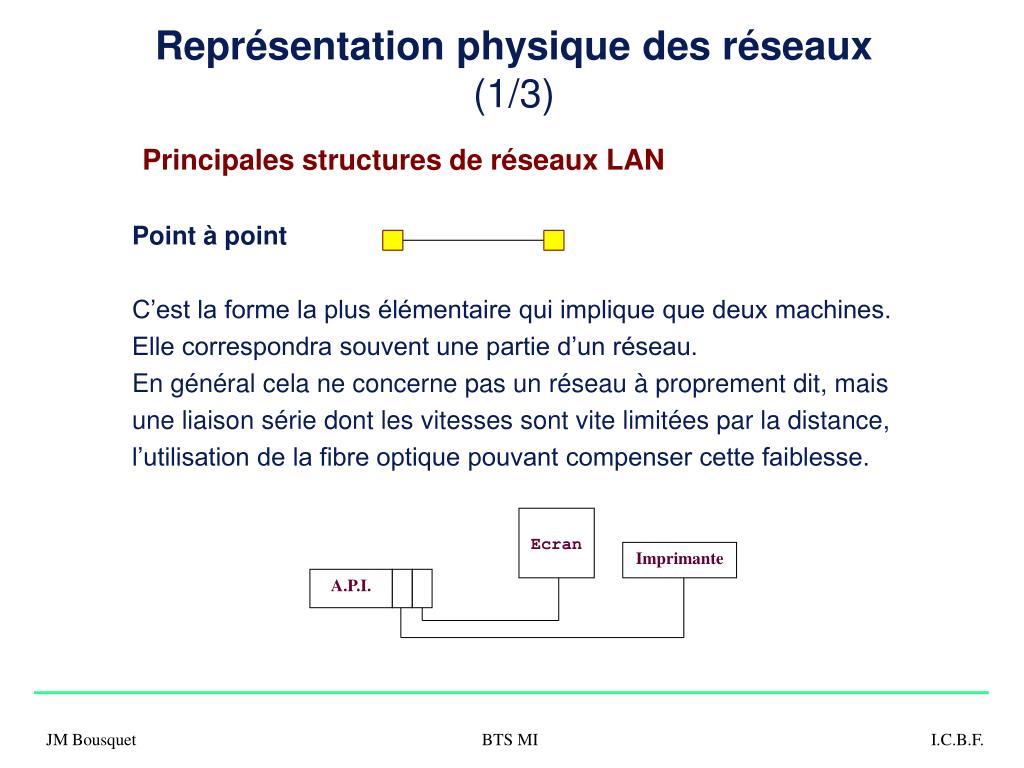

  9. Ecran Imprimante A.P.I. Représentation physique des réseaux (1/3) Principales structures de réseaux LAN Point à point C’est la forme la plus élémentaire qui implique que deux machines. Elle correspondra souvent une partie d’un réseau. En général cela ne concerne pas un réseau à proprement dit, mais une liaison série dont les vitesses sont vite limitées par la distance, l’utilisation de la fibre optique pouvant compenser cette faiblesse. BTS MI

  10. Terminalde dialogue A.P.I. Indicateurde poids Variateurde vitesse A.P.I. Représentation physique des réseaux (2/3) Principales structures de réseaux LAN Topologie en BUS C’est la forme la plus commune aux Réseaux locaux (LAN). En effet dans une topologie en bus tous les ordinateurs sont reliés à une même ligne de transmission par l'intermédiaire de câbles, généralement coaxial. Le mot "bus" désigne la ligne physique qui relie les machines du réseau. Chaque nœud est raccordé au bus par l’intermédiaire de modules de dérivation actifs ou passifs suivant le protocole de réseau. BTS MI

  11. Prenons comme exemple les réseaux inter automates présentés dans le T.P. 2.1 • Protocole Télémécanique UNI-TE • Ce réseau permet l'échange de données entre tous les équipements connectés sur le bus. Le standard Uni-telway est un protocole UNI-TE créant une structure hiérarchisée (un maître et plusieurs esclaves). L'équipement maître est le gestionnaire du bus.Uni-telway et permet une communication de type égalitaire qui autorise l'envoi de message de: • maître vers esclave, • esclave vers maître, • esclave vers esclave. • Protocole standard MODBUS • Ce réseau permet l'échange de données entre tous les équipements connectés sur le bus. Le protocole Modbus est un protocole créant une structure hiérarchisée (un maître et plusieurs esclaves). Le maître gère l'ensemble des échanges selon deux types de dialogue: • le maître échange avec l'esclave et attend la réponse, • le maître échange avec l'ensemble des esclaves sans attente de réponse (diffusion générale).

  12. Représentation physique des réseaux (3/3) Principales structures de réseaux LAN Topologie Étoile Dans une topologie en étoile, les ordinateurs du réseau sont reliés à un système matériel appelé hub ou concentrateur. Il s'agit d'une boîte comprenant un certain nombre de jonctions auxquelles on peut connecter les câbles en provenance des ordinateurs. Celui-ci a pour rôle d'assurer la communication entre les différentes jonctions. Remarque: Contrairement aux réseaux construits sur une topologie en bus, les réseaux en topologie étoile sont beaucoup moins vulnérables car on peut aisément retirer une des connexions en la débranchant du concentrateur sans pour autant paralyser le reste du réseau . BTS MI

  13. Représentation physique des réseaux Structure de réseaux WAN Topologie Maille C’est la forme classique d’organisation des Réseaux longues distances (WAN) . Les équipements sont reliés entre eux pour former une toile (Web) d’araignée (comme Internet). Chaque nœud a un rôle de routeur. Pour atteindre un nœud, les chemins sont multiples et choisis en fonctions de critères comme la disponibilité d’un nœud ou d’un WAN, la qualité de transmission ou la charge ponctuelle sur un tronçon WAN donné...... Voir structure Adresse IP annexe 2 BTS MI

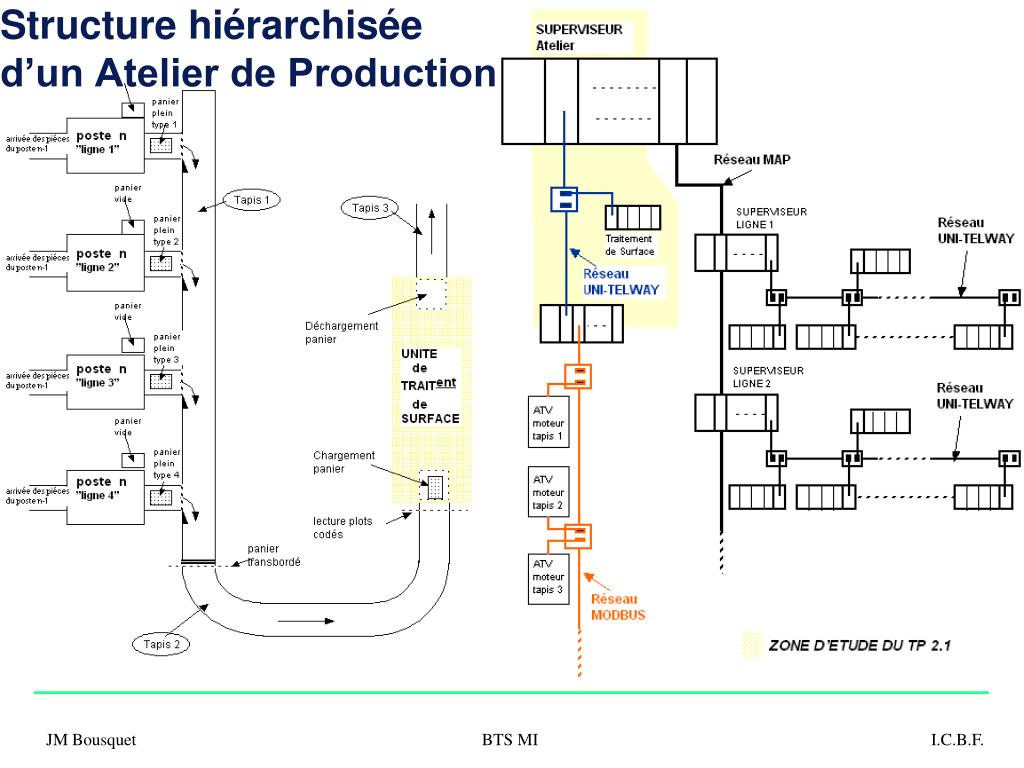

  14. Structure hiérarchisée d’un Atelier de Production BTS MI

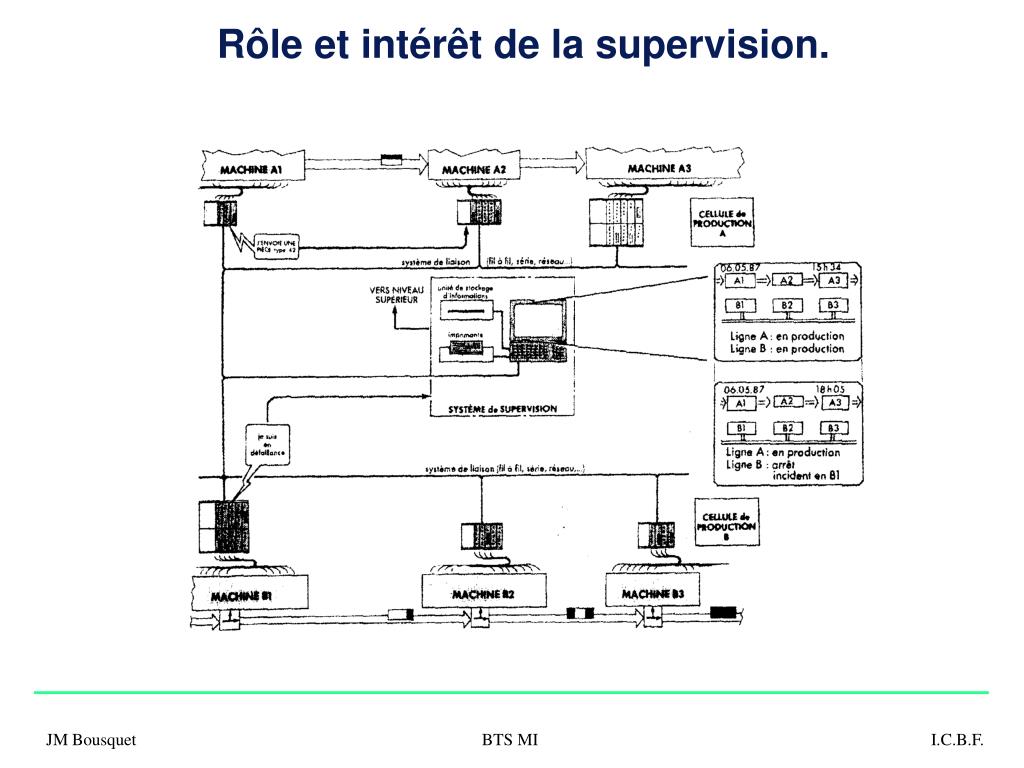

  15. Rôle et intérêt de la supervision. BTS MI

  16. Différents dialogue d’une supervision de production BTS MI

  17. Différents dialogue d’une supervision de production BTS MI

  18. Réseau UNI-TELWAY(LAN) Quelques échanges possibles : Affichage de messages Automate Terminal d’exploitation Données programme Automate Automate Données programme Automate Variateur de vitesse Réglages, consignes … BTS MI

  19. Mise en Œuvre Réseaux Labo A2I Equipement qui Gère la communication Système d’adressage Réseau UNI-TELWAY Réseau MODBUS BTS MI

  20. Exemple de configuration de l’équipementMaître du réseau UNI TELWAY TP2.1 BTS MI

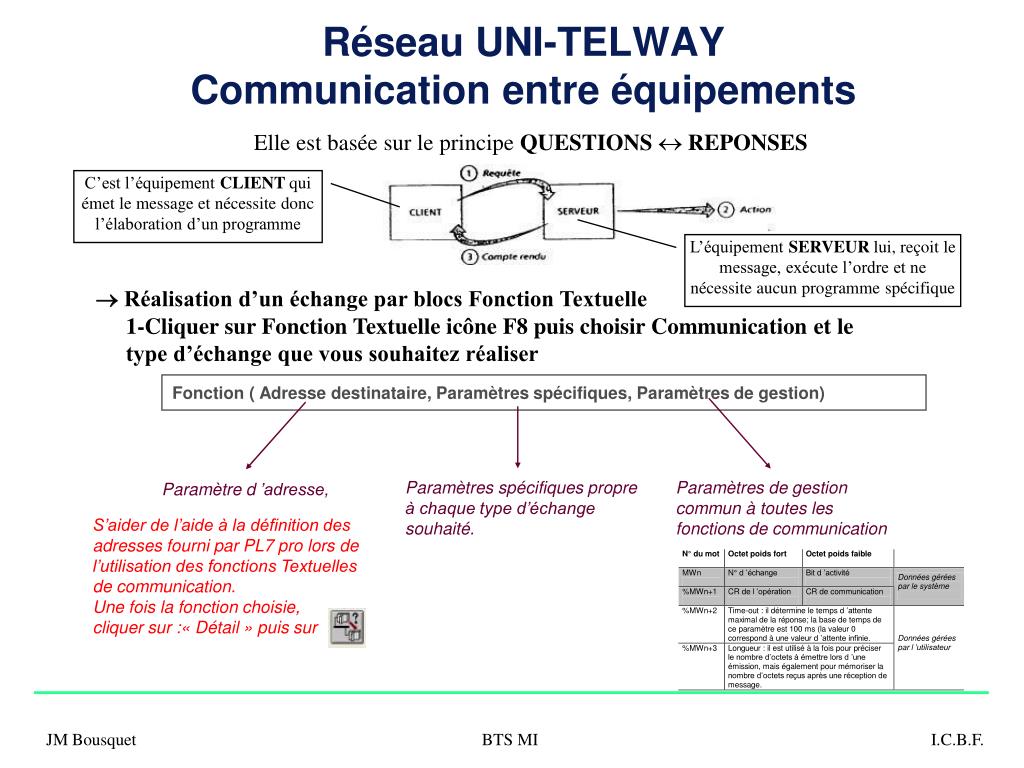

  21. Réseau UNI-TELWAYCommunication entre équipements S’aider de l’aide à la définition des adresses fourni par PL7 pro lors de l’utilisation des fonctions Textuelles de communication. Une fois la fonction choisie, cliquer sur :« Détail » puis sur Elle est basée sur le principe QUESTIONSREPONSES C’est l’équipement CLIENT qui émet le message et nécessite donc l’élaboration d’un programme L’équipement SERVEUR lui, reçoit le message, exécute l’ordre et ne nécessite aucun programme spécifique  Réalisation d’un échange par blocs Fonction Textuelle 1-Cliquer sur Fonction Textuelle icône F8 puis choisir Communication et le type d’échange que vous souhaitez réaliser Fonction ( Adresse destinataire, Paramètres spécifiques, Paramètres de gestion) Paramètres spécifiques propre à chaque type d’échange souhaité. Paramètres de gestion commun à toutes les fonctions de communication Paramètre d ’adresse, BTS MI
