El sistema de visualización

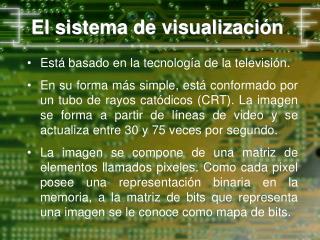

1. El sistema de visualización • Está basado en la tecnología de la televisión. • En su forma más simple, está conformado por un tubo de rayos catódicos (CRT). La imagen se forma a partir de líneas de video y se actualiza entre 30 y 75 veces por segundo. • La imagen se compone de una matriz de elementos llamados pixeles. Como cada pixel posee una representación binaria en la memoria, a la matriz de bits que representa una imagen se le conoce como mapa de bits.

2. El sistema de visualización • La resolución en un sistema de visualización se refiere a dos cosas: • Las dimensiones de la matriz de pixeles (cantidad de pixeles). 512*340  1560*1280. • La cantidad de bits destinados a la representación de cada pixel (1  24). • Existen también los sistemas basados en LCD (pantallas de cristal líquido). Son más pequeños, livianos y de bajo consumo. Su precio es elevado. (*)

3. Sistema de visualización

4. Sistema de visualización • El sistema soporta dos modos de visualización: El modo alfanumérico y el modo gráfico. • La representación de los elementos matriciales en memoria se hace de forma distinta dependiendo del modo en el que se está trabajando.

5. El modo alfanumérico. • Para la pantalla en modo alfanumérico se trabaja con dos bytes por cada uno de los caracteres que aparecen en pantalla. Un byte de código y un byte de atributo(*). • Se maneja el concepto de bancos de memoria y de página activa. • En el modo alfanumérico, el tamaño del buffer de pantalla en memoria no superará los 16 kbytes para un IIBM PC o compatible.

6. El modo gráfico • La memoria de video disponible es dividida en dos bancos. En uno queda guardada la información de las líneas pares de la matriz de pixeles y en otro queda la información de las líneas impares. • No se puede recurrir al generador de caracteres de la tarjeta de video en modo gráfico. • A medida que la resolución aumenta se hace más difícil lograr una taza de refresco aceptable. • Formato RGB.
