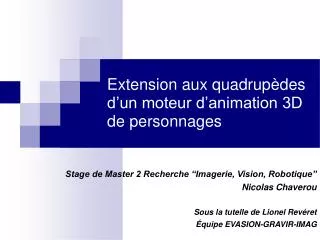

Extension aux quadrupèdes d’un moteur d’animation 3D de personnages. Stage de Master 2 Recherche “Imagerie, Vision, Robotique” Nicolas Chaverou Sous la tutelle de Lionel Revéret Équipe EVASION-GRAVIR-IMAG. 1/19. Introduction. Contexte : Besoin d’animer les animaux de manière réaliste.

addison
Download Presentation

Extension aux quadrupèdes d’un moteur d’animation 3D de personnages

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Extension aux quadrupèdes d’un moteur d’animation 3D de personnages Stage de Master 2 Recherche “Imagerie, Vision, Robotique” Nicolas Chaverou Sous la tutelle de Lionel Revéret Équipe EVASION-GRAVIR-IMAG 1/19

  2. Introduction • Contexte : • Besoin d’animer les animaux de manière réaliste. • Capture de mouvements délicate. • Keyframe fastidieux et peu flexible : • adapté à une morphologie de squelette • adapté à un environnement spécifique. • Keyframe peu réutilisable (mélange)

  3. Introduction • Contexte : MKM (Manageable Kinematic Motions), une librairie d’animation de bipèdes en temps-réel (SIAMES – IRISA) • Mélange de mouvements • Adaptation à l’environnement • Indépendant de la morphologie [Multon et al. 05]

  4. Introduction • Objectif : MKMQuad, une librairie d’animation de quadrupèdes en temps-réel. • Proposer les mêmes fonctionnalités pour les quadrupèdes : • Mélange de mouvements • Adaptation à l’environnement • Indépendant de la morphologie

  5. Problématique • Méthodes de MKM uniquement adaptées aux personnages bipèdes. • Un quadrupède ≠ 2 x 2 bipèdes ! [Cartmill et al. 02] • => Adapter les méthodes existantes ou en trouver de nouvelles.

  6. Plan • État de l’art • Synchronisation • Le Contexte MKM • Contributions • Squelette générique de quadrupèdes • Nouvelle approche de la synchronisation • Conclusion et Perspectives

  7. Plan • État de l’art • Synchronisation • Le Contexte MKM • Contributions • Squelette générique de quadrupèdes • Nouvelle approche de la synchronisation • Conclusion et Perspectives

  8. État de l’art • Synchronisation • Correspondances entre mouvements • Utilisation des fréquences • [Bruderlin et al. 95] • Framespace interpolation • [Guo et al. 94] • Transitions entre postures • Motion graphs • [Kovar et al. 02] • [Ashraf et al. 01]

  9. Plan • État de l’art • Synchronisation • Le Contexte MKM • Contributions • Squelette générique de quadrupèdes • Nouvelle approche de la synchronisation • Conclusion et Perspectives

  10. Le Contexte MKM • Présentation générale Offline Temps-réel

  11. Le Contexte MKM • Partie Traitement • Squelette normalisé [Kulpa et al. 05]

  12. Le Contexte MKM • Partie Traitement • Squelette normalisé : articulation intermédiaire [Kulpa et al. 05]

  13. Le Contexte MKM • Partie Traitement • Squelette normalisé : articulation intermédiaire [Kulpa et al. 05]

  14. Le Contexte MKM • Partie Traitement • Squelette normalisé : articulation intermédiaire [Kulpa et al. 05]

  15. Le Contexte MKM • Partie Traitement • Squelette normalisé : articulation intermédiaire [Kulpa et al. 05]

  16. Le Contexte MKM • Partie Traitement • Squelette normalisé : articulation intermédiaire [Kulpa et al. 05]

  17. Le Contexte MKM • Partie Traitement • Ajout de contraintes [Menardais et al. 04]

  18. Le Contexte MKM • Partie Animation

  19. Le Contexte MKM • Partie Animation

  20. Le Contexte MKM • Partie Animation

  21. Le Contexte MKM • Partie Animation

  22. Le Contexte MKM • Partie Animation

  23. Le Contexte MKM • Partie Animation

  24. Le Contexte MKM • Partie Animation

  25. Le Contexte MKM • Partie Animation

  26. Le Contexte MKM • Partie Animation

  27. Le Contexte MKM • Partie Animation • Synchronisation [Menardais et al. 04]

  28. Le Contexte MKM • Partie Animation • Synchronisation [Menardais et al. 04]

  29. Le Contexte MKM • Partie Animation • Synchronisation Soit Si(k) le k-ième élément de l’action Ai. Ai et Aj sont donc synchronisées sur nk phases si : • Si le résultat est différent de Err : OK • Sinon, on modifie le mouvement [Menardais et al. 04]

  30. Plan • État de l’art • Synchronisation • Le Contexte MKM • Contributions • Squelette générique de quadrupèdes • Nouvelle approche de la synchronisation • Conclusion et Perspectives

  31. Contributions • Représentation générique de quadrupèdes • Morphable model of Quadruped Skeletons Petits Cauchemars Entre Amis (2006 - 192Kbps) [Revéret et al. 05]

  32. Contributions • Squelette générique de quadrupèdes • Différentes locomotions • Nécessité d’un nouveau squelette générique

  33. Contributions • Squelette générique de quadrupèdes • Encodage des articulations intermédiaires

  34. Contributions • Squelette générique de quadrupèdes • Décodage des articulations intermédiaires

  35. Contributions • Squelette générique de quadrupèdes • Décodage des articulations intermédiaires

  36. Contributions • Squelette générique de quadrupèdes • Décodage des articulations intermédiaires

  37. Contributions • Squelette générique de quadrupèdes • Décodage des articulations intermédiaires

  38. Contributions • Squelette générique de quadrupèdes • Décodage des articulations intermédiaires

  39. Contributions • Squelette générique de quadrupèdes • Décodage des articulations intermédiaires

  40. Contributions • Squelette générique de quadrupèdes • Décodage des articulations intermédiaires

  41. Contributions • Squelette générique de quadrupèdes • Décodage des articulations intermédiaires

  42. Contributions • Squelette générique de quadrupèdes • Décodage des articulations intermédiaires

  43. Contributions • Squelette générique de quadrupèdes • Vidéo

  44. Contributions • Synchronisation • Relation algébrique de MKM Relation algébrique pour les bipèdes Matrice 4x4, 2 cas d’erreurs

  45. Contributions • Synchronisation • Relation algébrique de MKM Relation algébrique pour les bipèdes Matrice 4x4, 2 cas d’erreurs

  46. Contributions • Synchronisation • Relation algébrique de MKM Relation algébrique pour les bipèdes Matrice 4x4, 2 cas d’erreurs Relation algébrique pour les quadrupèdes Matrice 16x16

  47. Contributions • Synchronisation • Relation algébrique de MKM Relation algébrique pour les bipèdes Matrice 4x4, 2 cas d’erreurs Relation algébrique pour les quadrupèdes Matrice 16x16, 110 cas d’erreurs

  48. Contributions • Synchronisation • Nouvelle approche • Relation algébrique de MKM non extensible • => Étude au niveau anatomique • 9 Allures [Howell 44] • Représentation sous forme d’automates

  49. Contributions • Synchronisation • Nouvelle approche • Représentation des allures sous forme d’automates Galop Marche

  50. Contributions • Synchronisation • Étude de cas
