  1. Fékberendezések IITárcsafékek

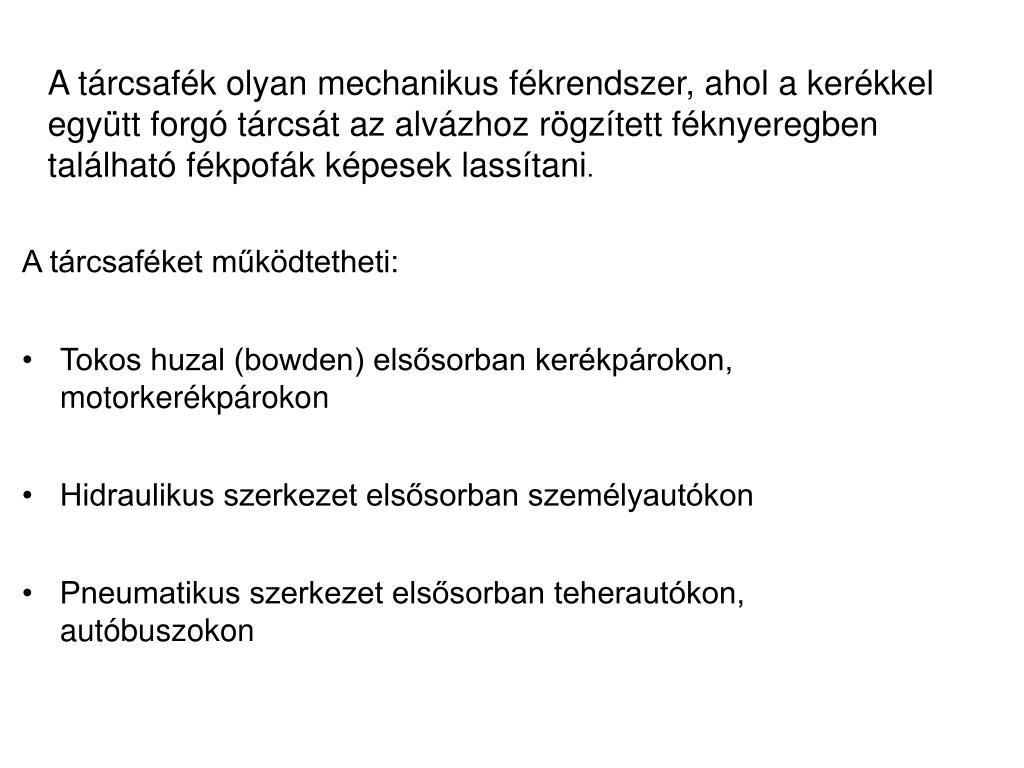

  2. A tárcsafék olyan mechanikus fékrendszer, ahol a kerékkel együtt forgó tárcsát az alvázhoz rögzített féknyeregben található fékpofák képesek lassítani. A tárcsaféket működtetheti: • Tokos huzal (bowden) elsősorban kerékpárokon, motorkerékpárokon • Hidraulikus szerkezet elsősorban személyautókon • Pneumatikus szerkezet elsősorban teherautókon, autóbuszokon

  3. Kis és közepes teljesítményű személyautókon az első kerekek fékezésére; • Nagy teljesítményű személyautókon mind a négy keréken • Nagy igénybevételű kerékpárokon (downhill), ahol a magasabb árat elfogadhatóvá teszi a nagy teljesítmény, és a talajtól való nagy távolság; • Teherautókon autóbuszokon, sűrített levegős működtetéssel.

  4. Előnyei A tárcsafék előnyei a dobfékekhez képest: • érzékenysége kicsi és megközelítően állandó értékű, • ismételt fékezéskor a hatásossága kevésbé csökken, • hőhatásra nem deformálódik, • hőelvezetése jobb, • öntisztító, • a kismértékű fékhézag folytán, a fékkésedelem kisebb • gyártás tekintetében egyszerűbb, • a fékbetétek ellenőrzése egyszerűbb • automatikus után állítás

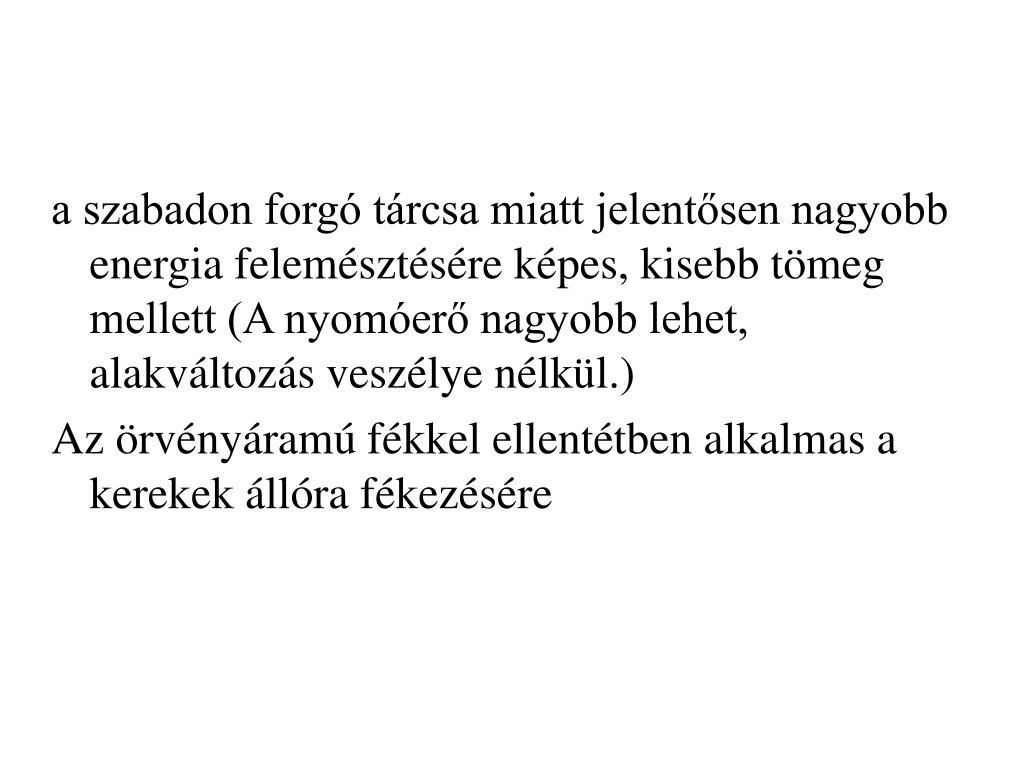

  5. a szabadon forgó tárcsa miatt jelentősen nagyobb energia felemésztésére képes, kisebb tömeg mellett (A nyomóerő nagyobb lehet, alakváltozás veszélye nélkül.) • Az örvényáramú fékkel ellentétben alkalmas a kerekek állóra fékezésére

  6. A súrlódó felület alakja szerint lehet dobfék, vagy tárcsafék

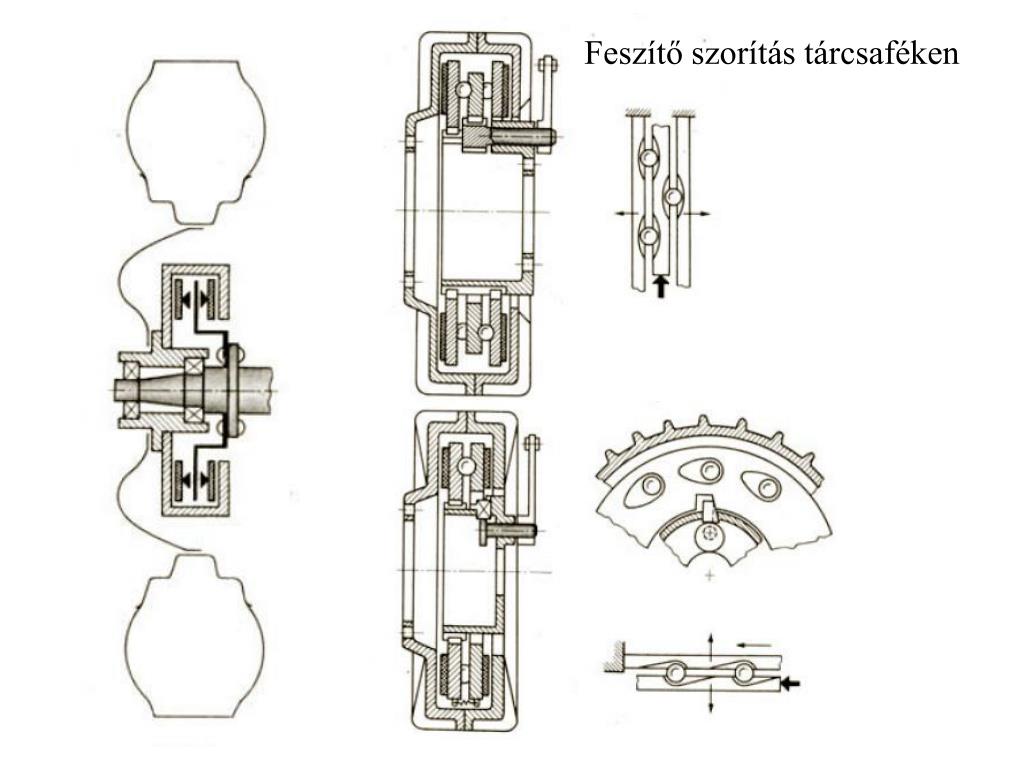

  7. Feszítő szorítás tárcsaféken

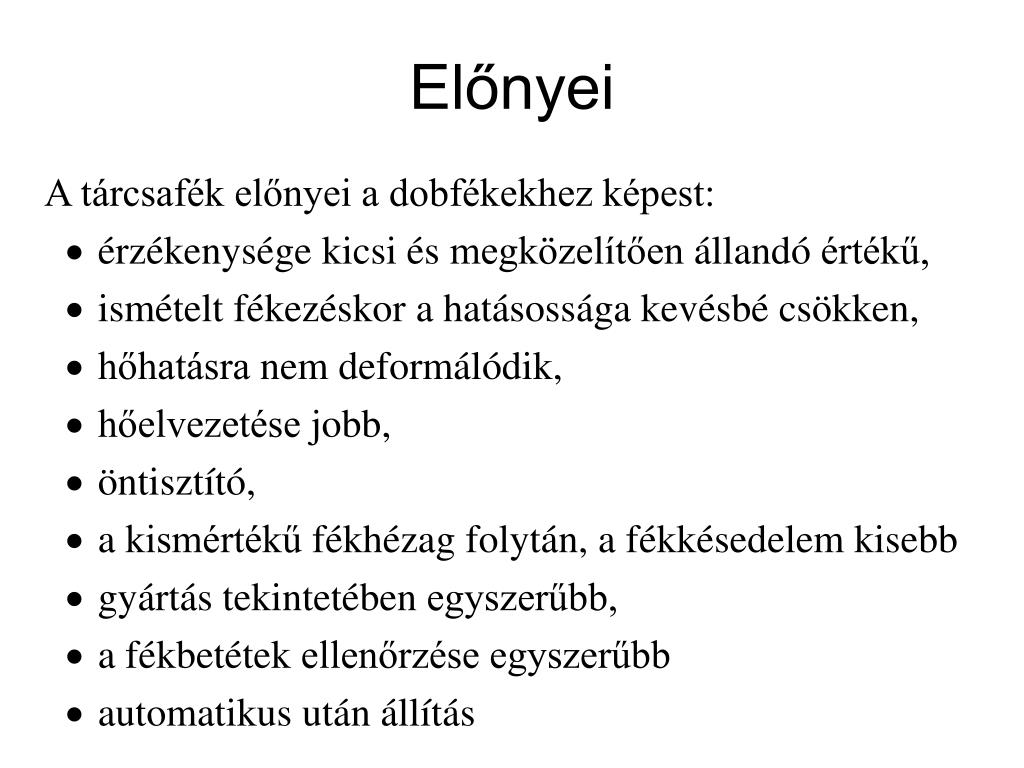

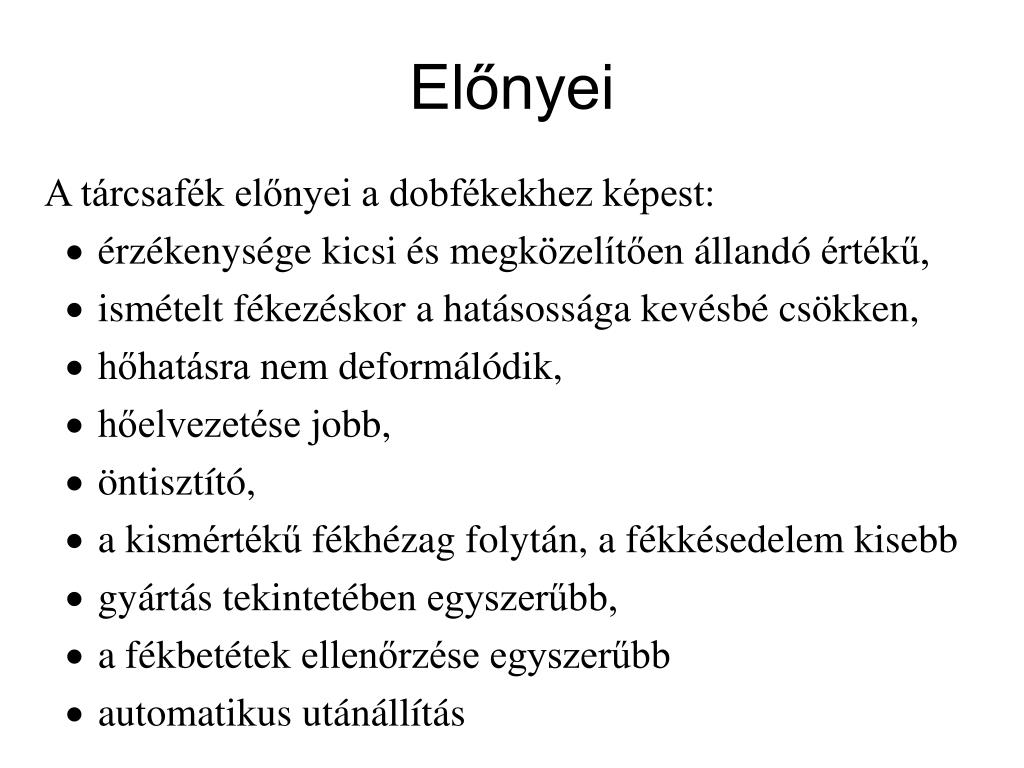

  8. Előnyei A tárcsafék előnyei a dobfékekhez képest: • érzékenysége kicsi és megközelítően állandó értékű, • ismételt fékezéskor a hatásossága kevésbé csökken, • hőhatásra nem deformálódik, • hőelvezetése jobb, • öntisztító, • a kismértékű fékhézag folytán, a fékkésedelem kisebb • gyártás tekintetében egyszerűbb, • a fékbetétek ellenőrzése egyszerűbb • automatikus utánállítás

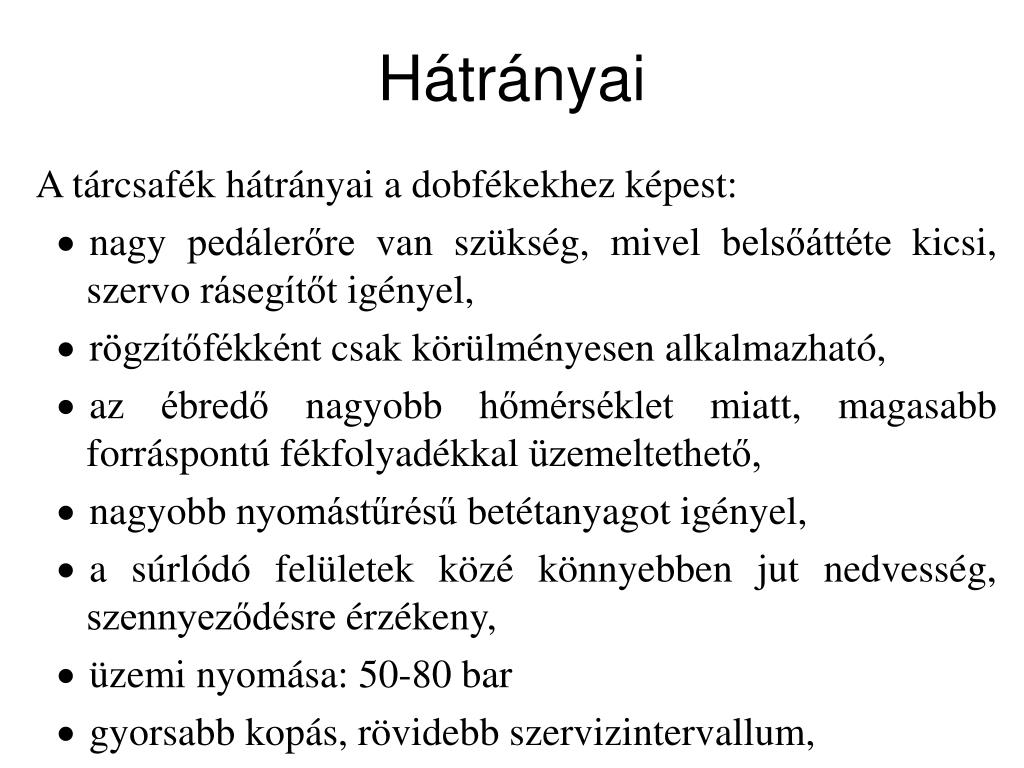

  9. Hátrányai A tárcsafék hátrányai a dobfékekhez képest: • nagy pedálerőre van szükség, mivel belsőáttéte kicsi, szervo rásegítőt igényel, • rögzítőfékként csak körülményesen alkalmazható, • az ébredő nagyobb hőmérséklet miatt, magasabb forráspontú fékfolyadékkal üzemeltethető, • nagyobb nyomástűrésű betétanyagot igényel, • a súrlódó felületek közé könnyebben jut nedvesség, szennyeződésre érzékeny, • üzemi nyomása: 50-80 bar • gyorsabb kopás, rövidebb szervizintervallum,

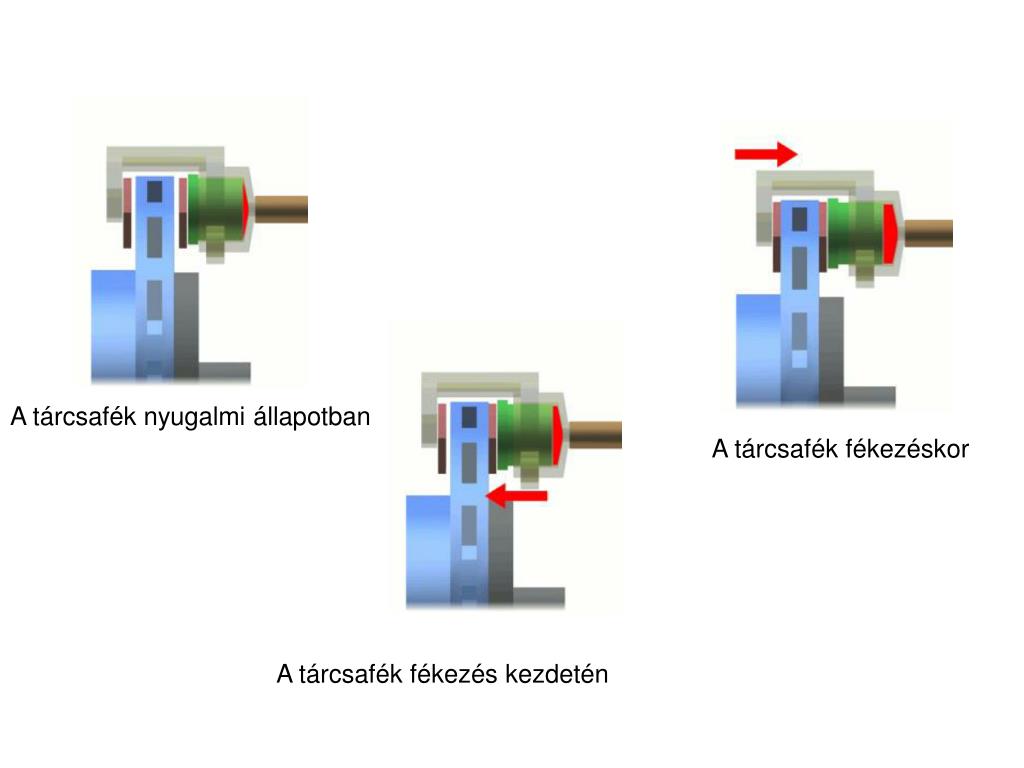

  10. A tárcsafék nyugalmi állapotban A tárcsafék fékezéskor A tárcsafék fékezés kezdetén

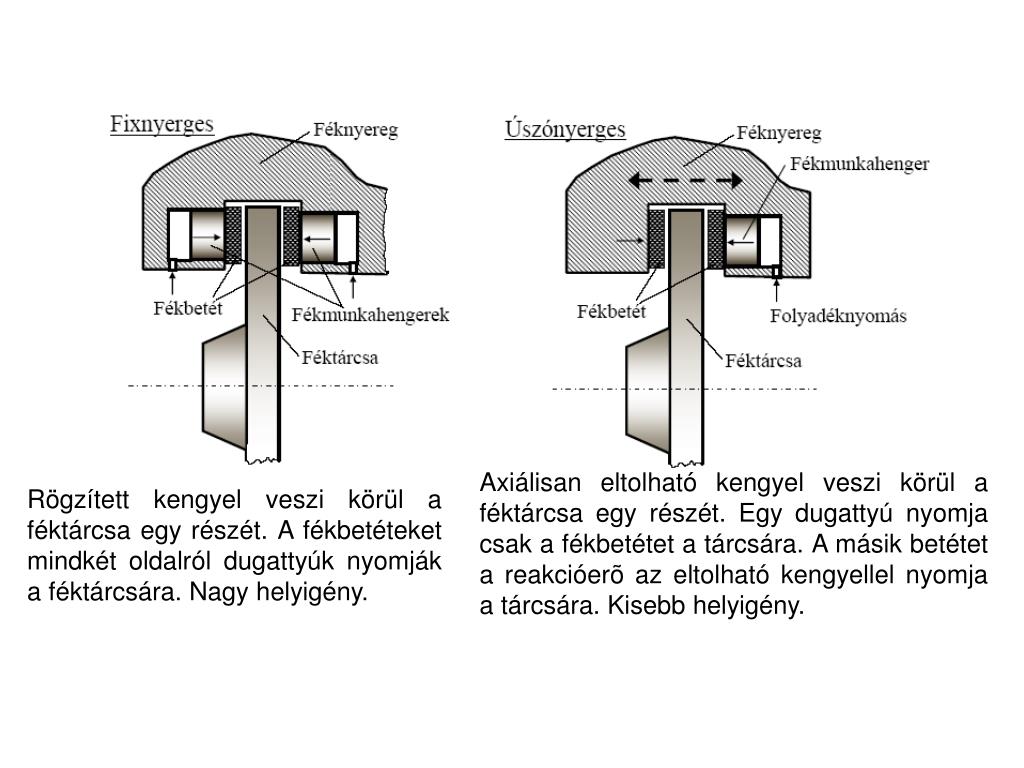

  11. Axiálisan eltolható kengyel veszi körül a féktárcsa egy részét. Egy dugattyú nyomja csak a fékbetétet a tárcsára. A másik betétet a reakcióerõ az eltolható kengyellel nyomja a tárcsára. Kisebb helyigény. Rögzített kengyel veszi körül a féktárcsa egy részét. A fékbetéteket mindkét oldalról dugattyúk nyomják a féktárcsára. Nagy helyigény.

  12. A belső áttétel Az érzékenység

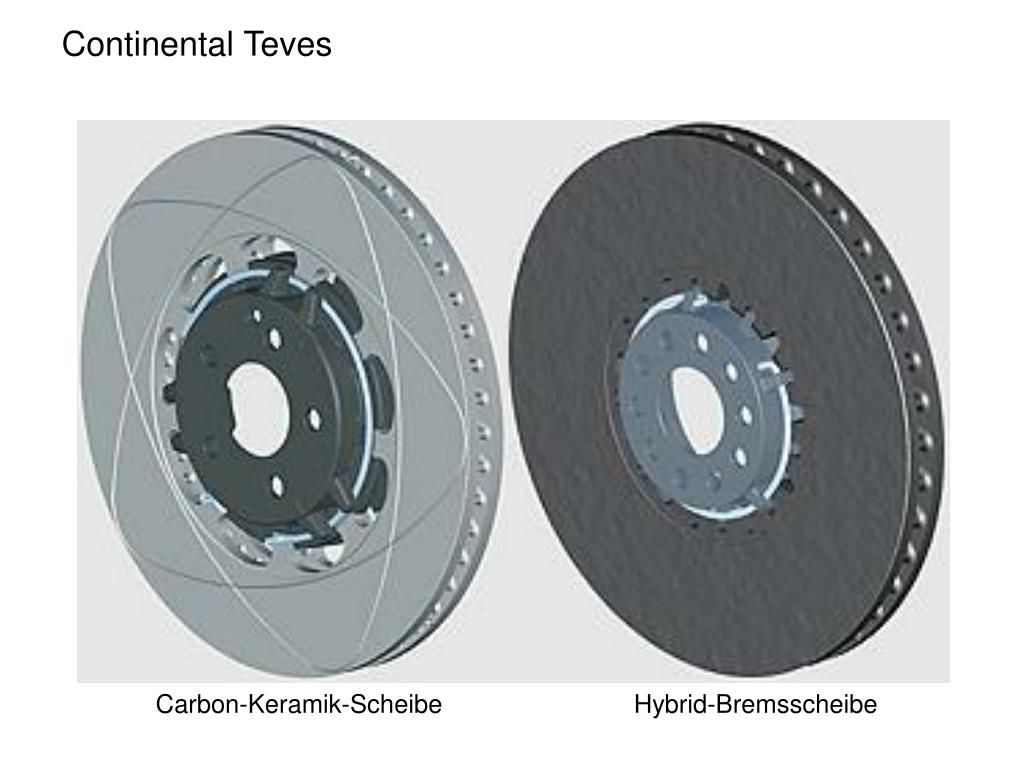

  13. Continental Teves Carbon-Keramik-Scheibe Hybrid-Bremsscheibe

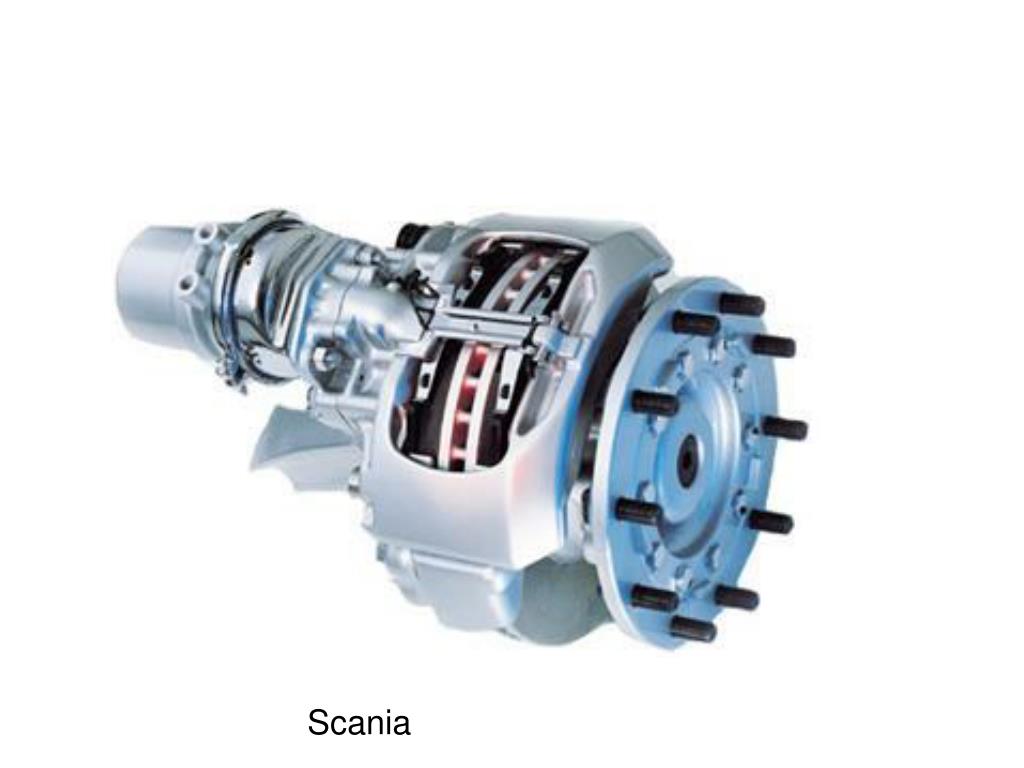

  14. Scania
