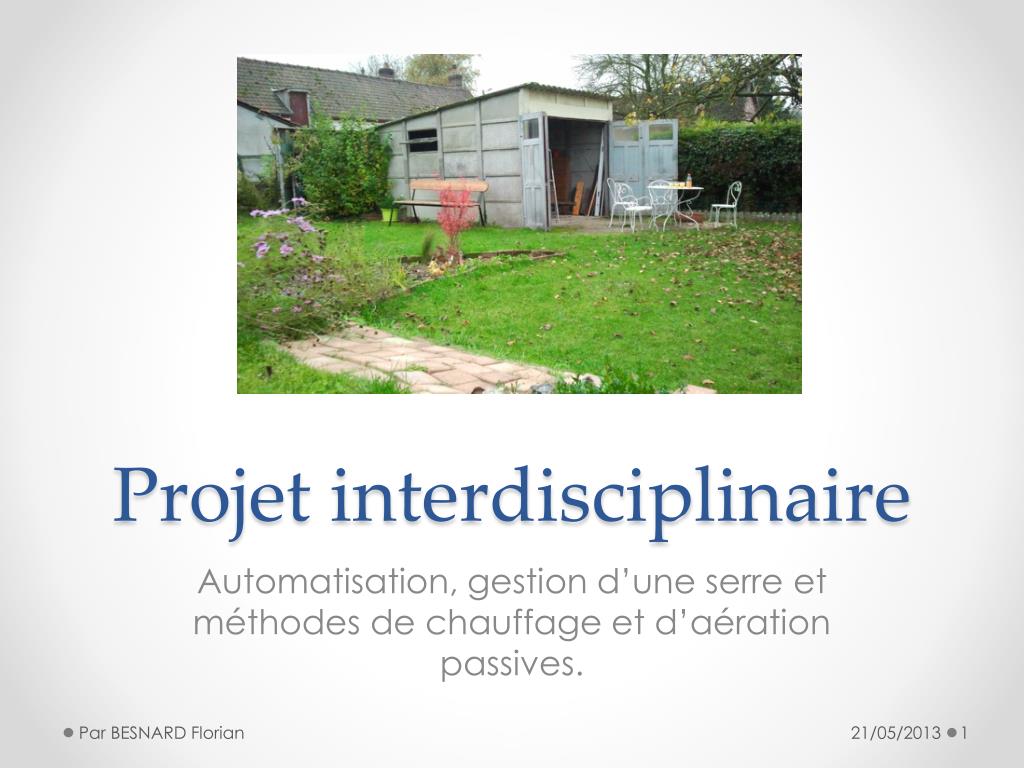

  1. Projet interdisciplinaire Automatisation, gestion d’une serre et méthodes de chauffage et d’aération passives. Par BESNARD Florian

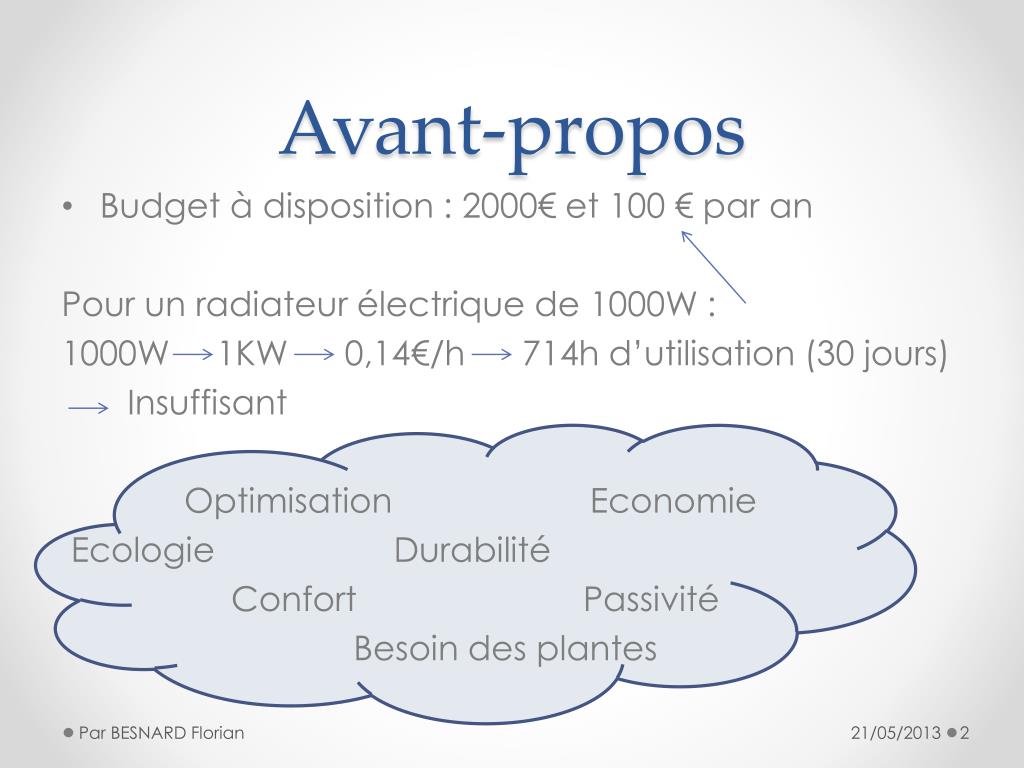

  2. Avant-propos • Budget à disposition : 2000€ et 100 € par an Pour un radiateur électrique de 1000W : 1000W 1KW 0,14€/h 714h d’utilisation (30 jours) Insuffisant Optimisation Economie Ecologie Durabilité Confort Passivité Besoin des plantes Par BESNARD Florian

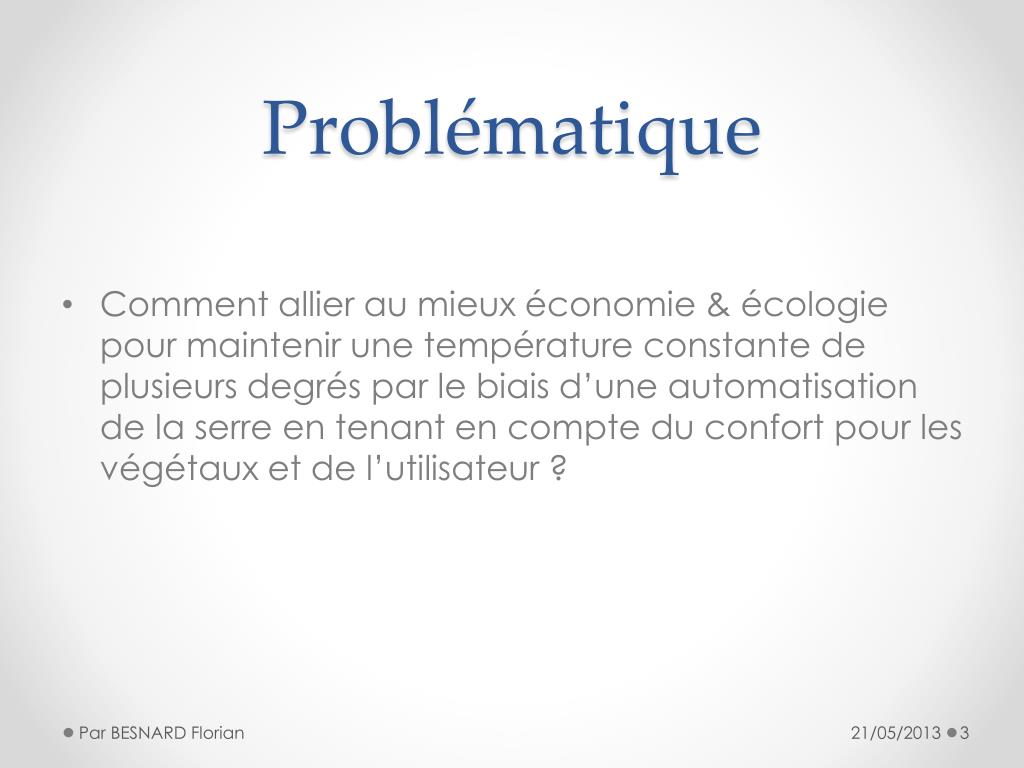

  3. Problématique • Comment allier au mieux économie & écologie pour maintenir une température constante de plusieurs degrés par le biais d’une automatisation de la serre en tenant en compte du confort pour les végétaux et de l’utilisateur ? Par BESNARD Florian

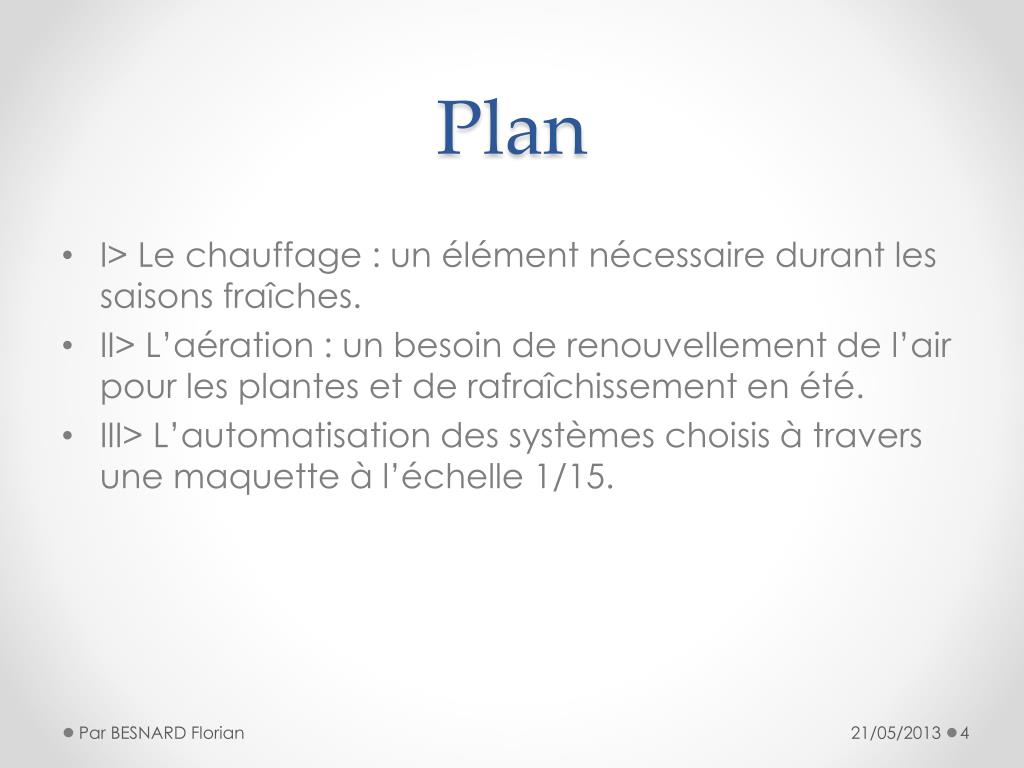

  4. Plan • I> Le chauffage : un élément nécessaire durant les saisons fraîches. • II> L’aération : un besoin de renouvellement de l’air pour les plantes et de rafraîchissement en été. • III> L’automatisation des systèmes choisis à travers une maquette à l’échelle 1/15. Par BESNARD Florian

  5. Le chauffage : un élément nécessaire durant les saisons fraîches. Introduction : • Soleil énergie verte et gratuite ... Par BESNARD Florian

  6. Panneau solaire thermique (plan vitré) Par BESNARD Florian

  7. Schéma simplifié chauffe eau solaire Chauffage Par BESNARD Florian

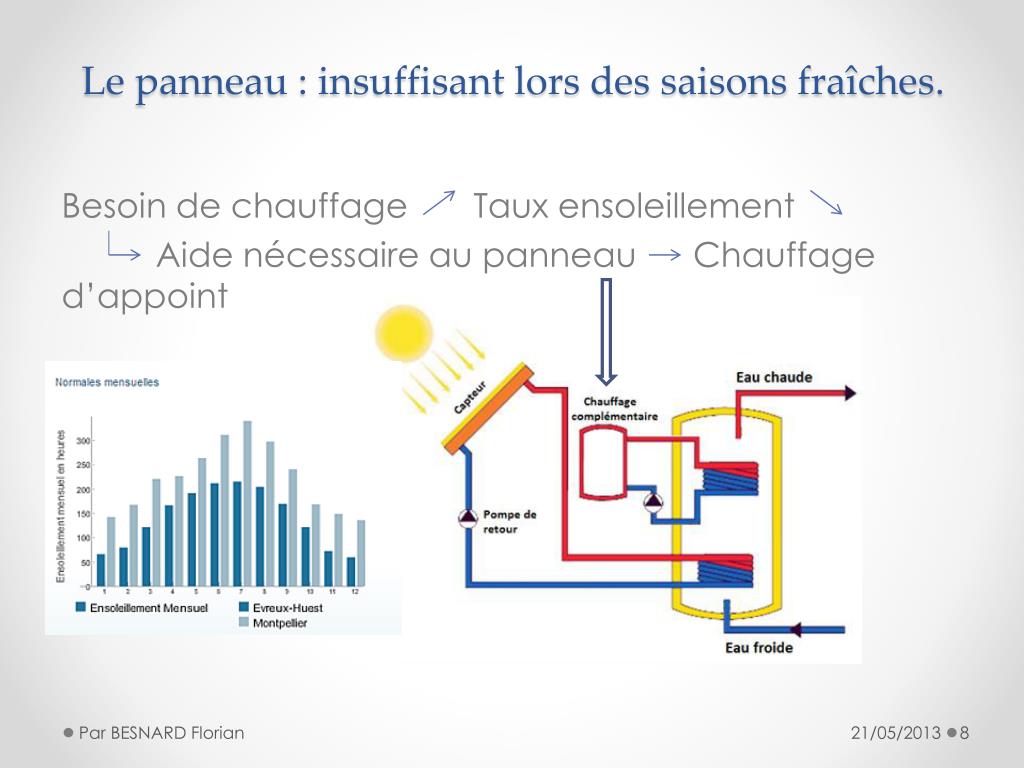

  8. Le panneau : insuffisant lors des saisons fraîches. Besoin de chauffage Taux ensoleillement Aide nécessaire au panneau Chauffage d’appoint Par BESNARD Florian

  9. Par BESNARD Florian

  10. Poêle à bois, chauffage d’appoint économique Par BESNARD Florian

  11. Par BESNARD Florian

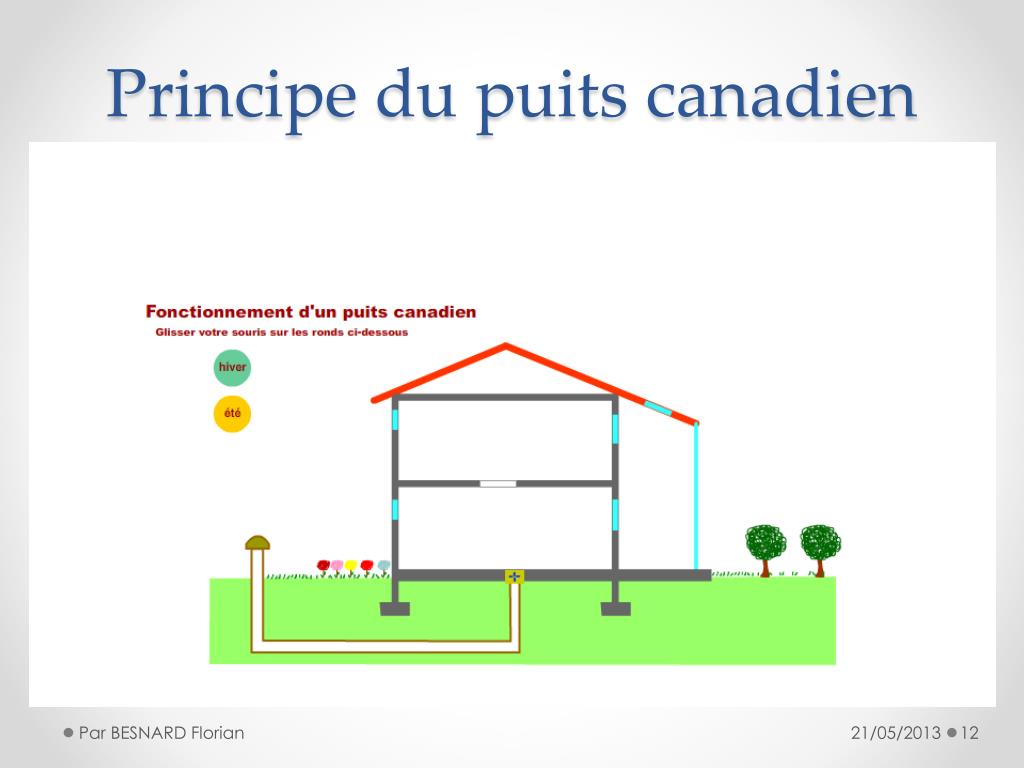

  12. Principe du puits canadien Par BESNARD Florian

  13. Couplage VMC double flux / Puits Par BESNARD Florian

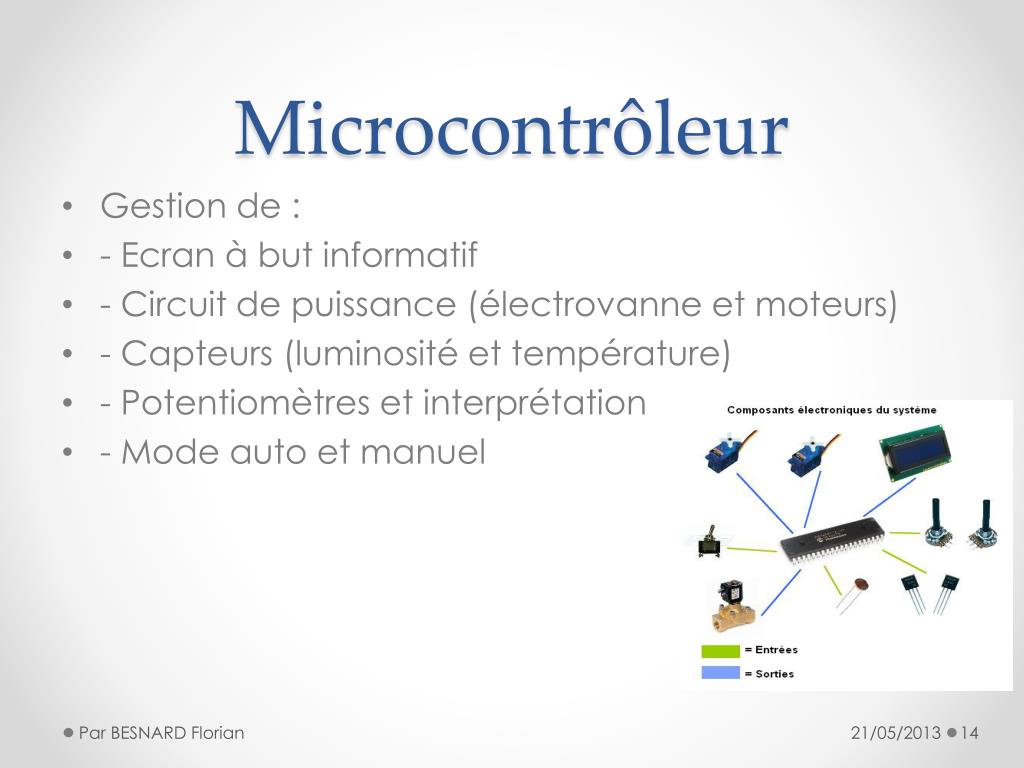

  14. Microcontrôleur • Gestion de : • - Ecran à but informatif • - Circuit de puissance (électrovanne et moteurs) • - Capteurs (luminosité et température) • - Potentiomètres et interprétation • - Mode auto et manuel Par BESNARD Florian

  15. Automatisation Par BESNARD Florian

  16. Automatisation de la serre • Gestion de la serre par un PIC 16F887A Automatique Manuel Par BESNARD Florian

  17. Conclusion Par BESNARD Florian
