Interfaces de discos rígidos

1. Interfaces de discos rígidos Fábio Henrique da Silva

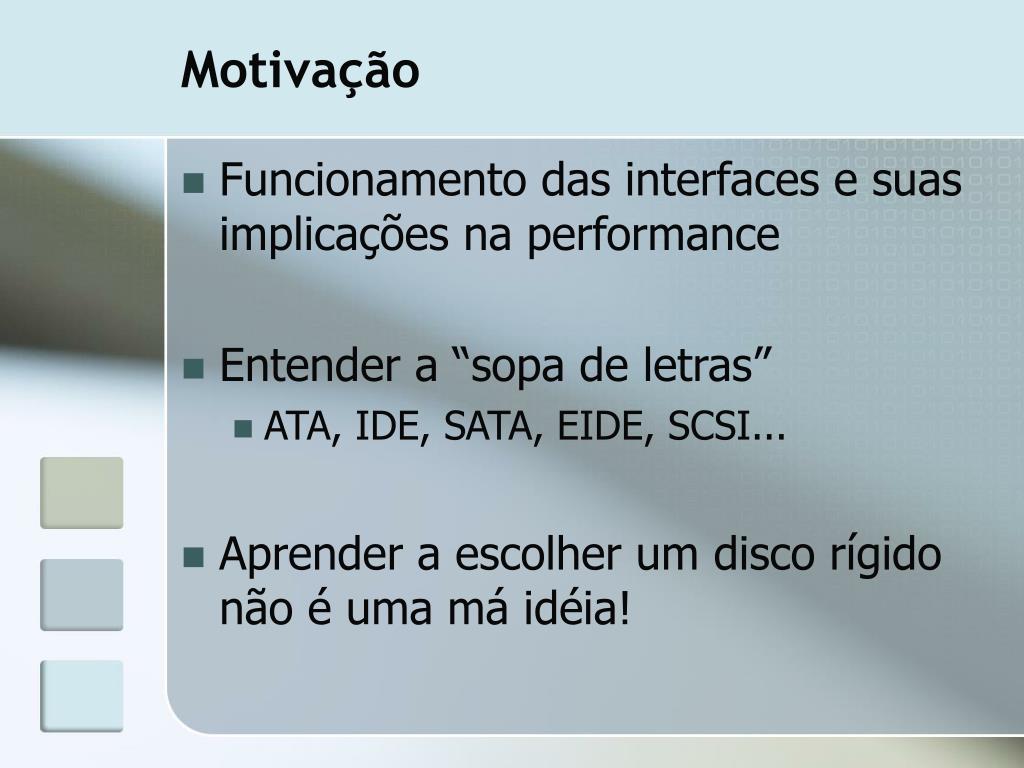

2. Motivação • Funcionamento das interfaces e suas implicações na performance • Entender a “sopa de letras” • ATA, IDE, SATA, EIDE, SCSI... • Aprender a escolher um disco rígido não é uma má idéia!

3. Agenda • O que é uma interface • Funcionamento dos discos rígidos • Perspectiva histórica • Interfaces ATA • Interfaces SCSI • Outras interfaces • Considerações finais

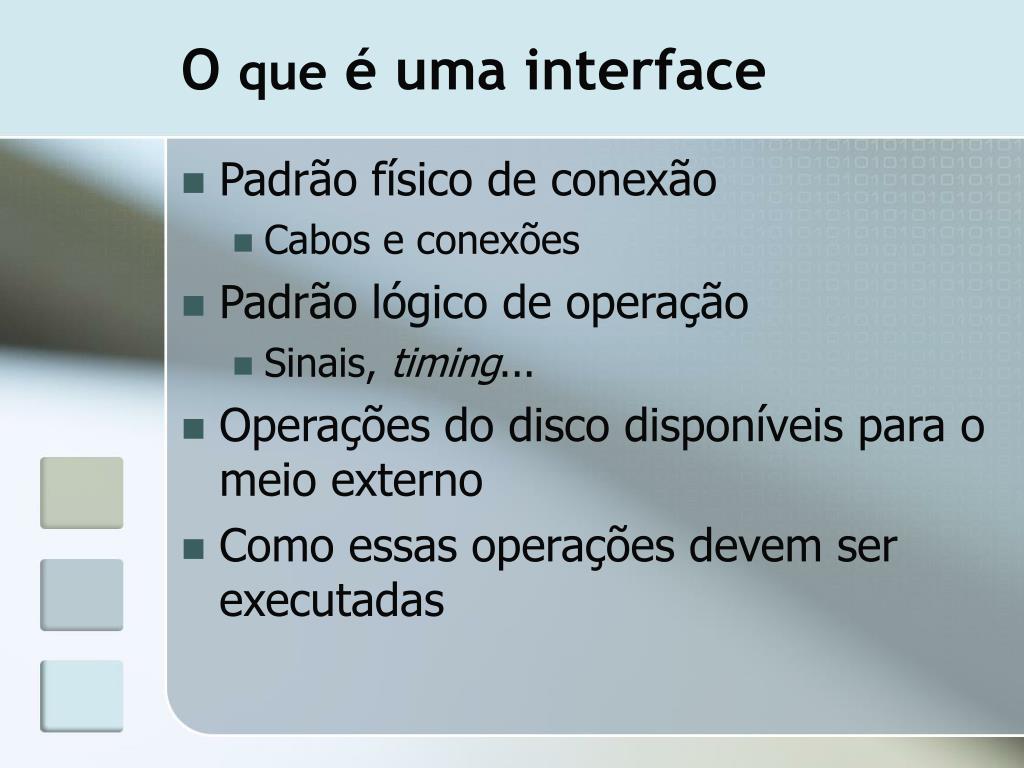

4. O que é uma interface • Padrão físico de conexão • Cabos e conexões • Padrão lógico de operação • Sinais, timing... • Operações do disco disponíveis para o meio externo • Como essas operações devem ser executadas

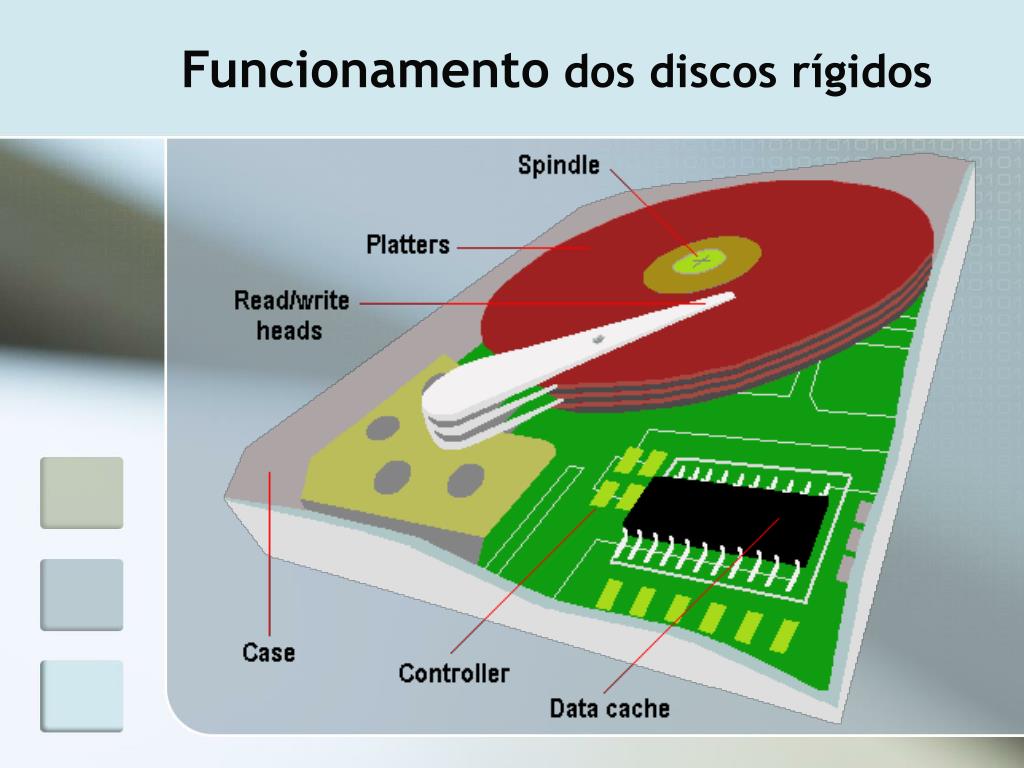

5. Funcionamento dos discos rígidos

6. Perspectiva histórica IBM RAMAC 305 (1956) - 5M caracteres de 7 bits

7. Perspectiva histórica IBM 3340 Winchester (1973) - Tecnologia HDA

8. Perspectiva histórica Sughart [Seagate] ST-506 (1979) - Primeiro padrão de interfaces para microcomputadores

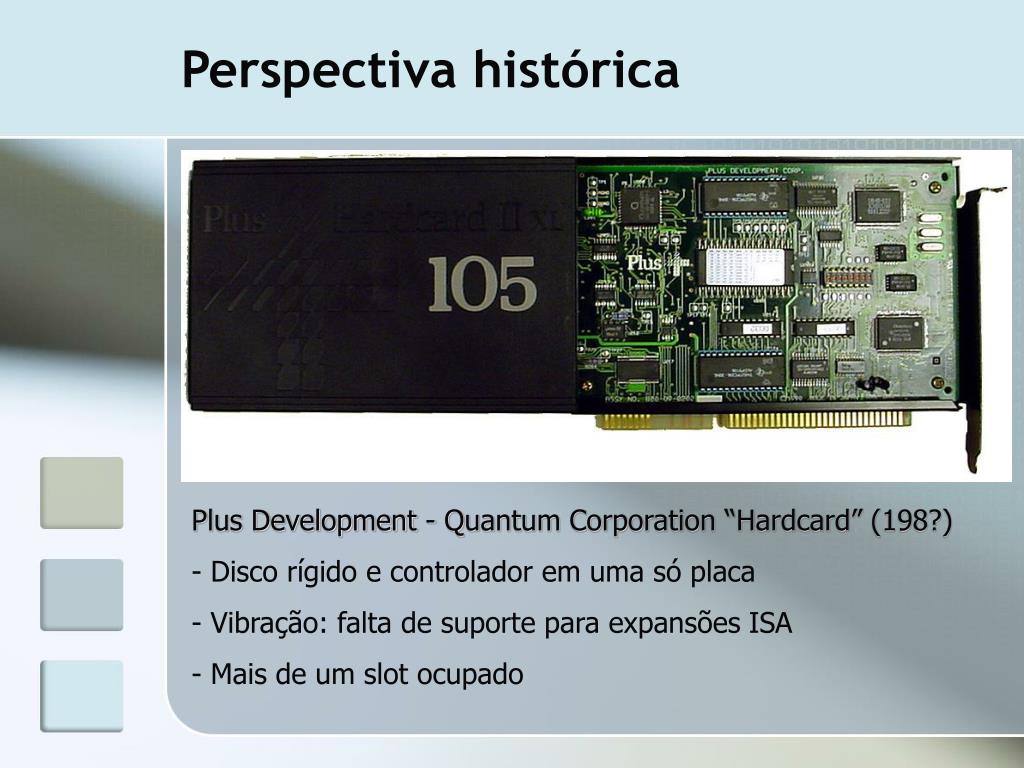

9. Perspectiva histórica • Plus Development - Quantum Corporation “Hardcard” (198?) • - Disco rígido e controlador em uma só placa • Vibração: falta de suporte para expansões ISA • Mais de um slot ocupado

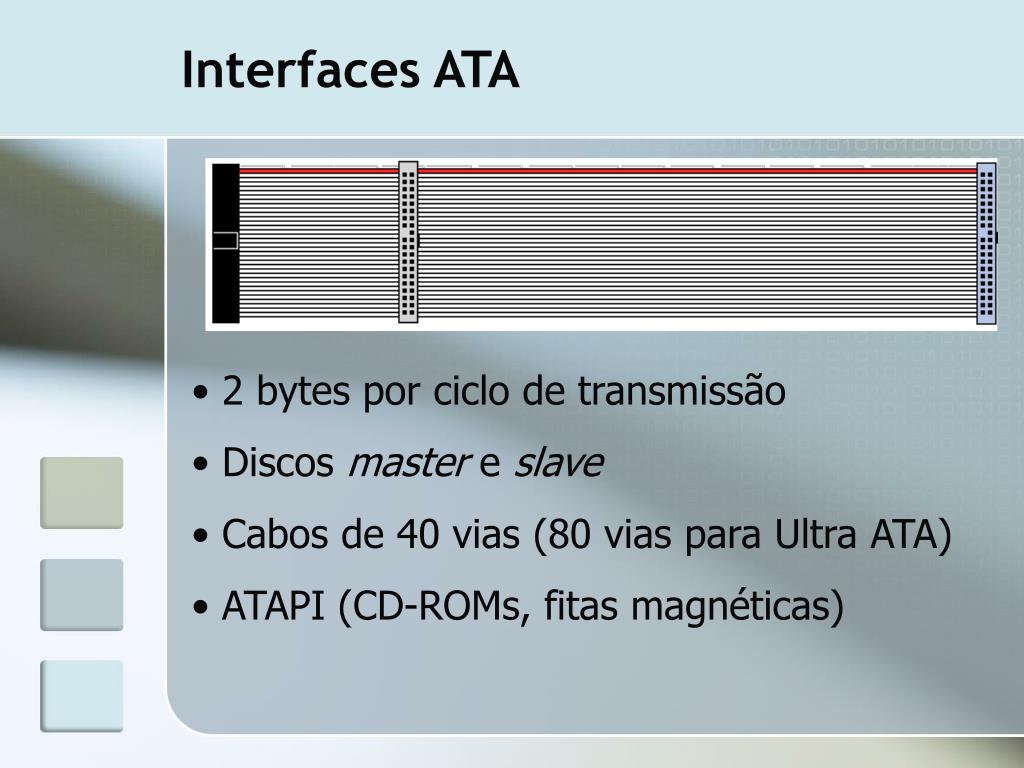

10. Interfaces ATA • 2 bytes por ciclo de transmissão • Discos master e slave • Cabos de 40 vias (80 vias para Ultra ATA) • ATAPI (CD-ROMs, fitas magnéticas)

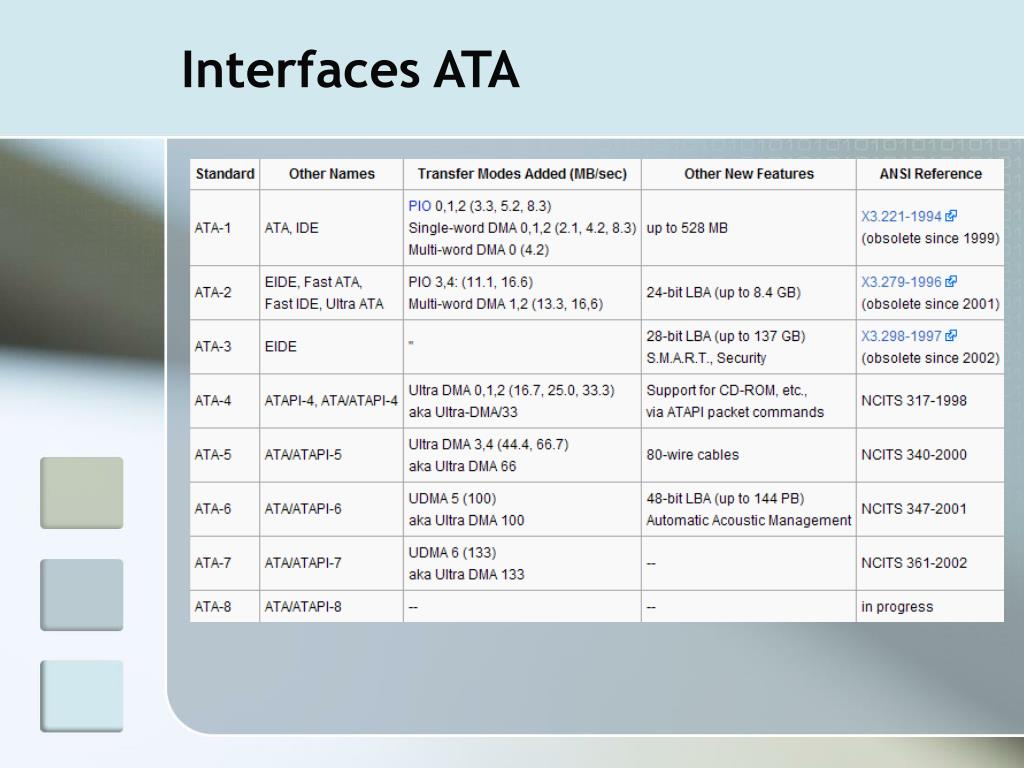

11. Interfaces ATA

12. Interfaces SCSI SASI (1979) - Precursora do padrão SCSI

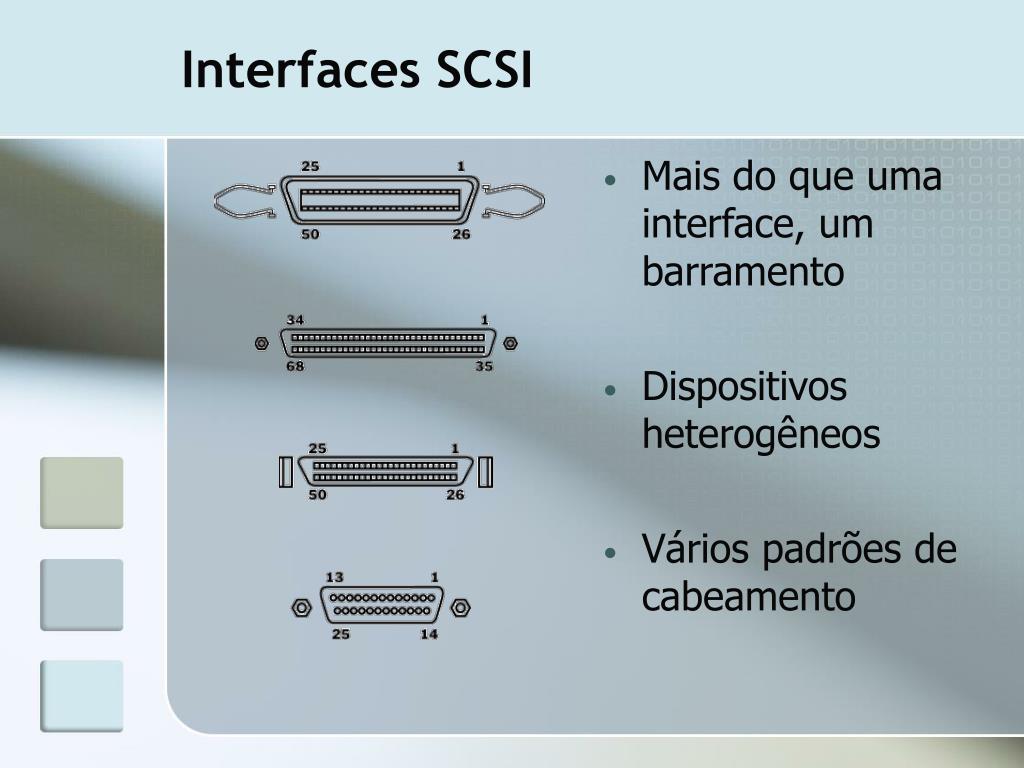

13. Interfaces SCSI • Mais do que uma interface, um barramento • Dispositivos heterogêneos • Vários padrões de cabeamento

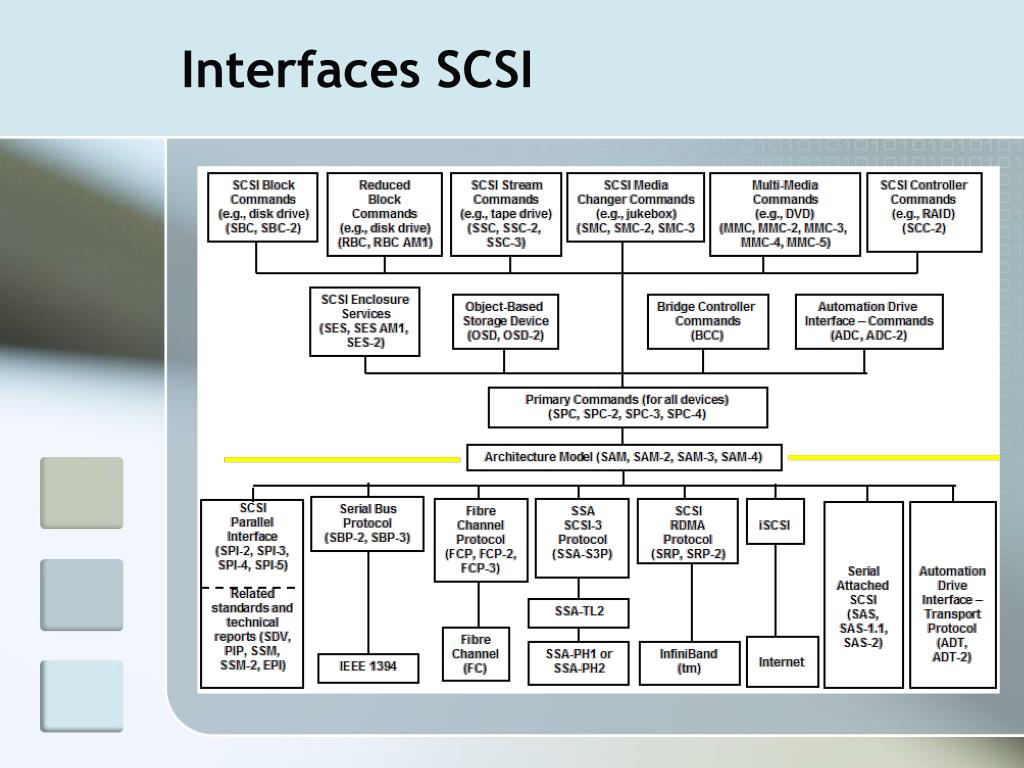

14. Interfaces SCSI

15. Interfaces SCSI

16. Outras interfaces • SATA • Limites técnicos para o aumento das velocidades ATA • PC Parallel Port e USB 2.0 • IEEE-1394 • SSA • Fibre Channel • iSCSI • SAS

17. Considerações finais • ATA versus SCSI: tradeoff entre flexibilidade e custo • “Sopa de letras” • Muitos padrões e siglas podem causar tanta confusão quanto a falta de padrões • Interface adequada depende do ambiente e da aplicação
