流程与设计

1. 流程与设计

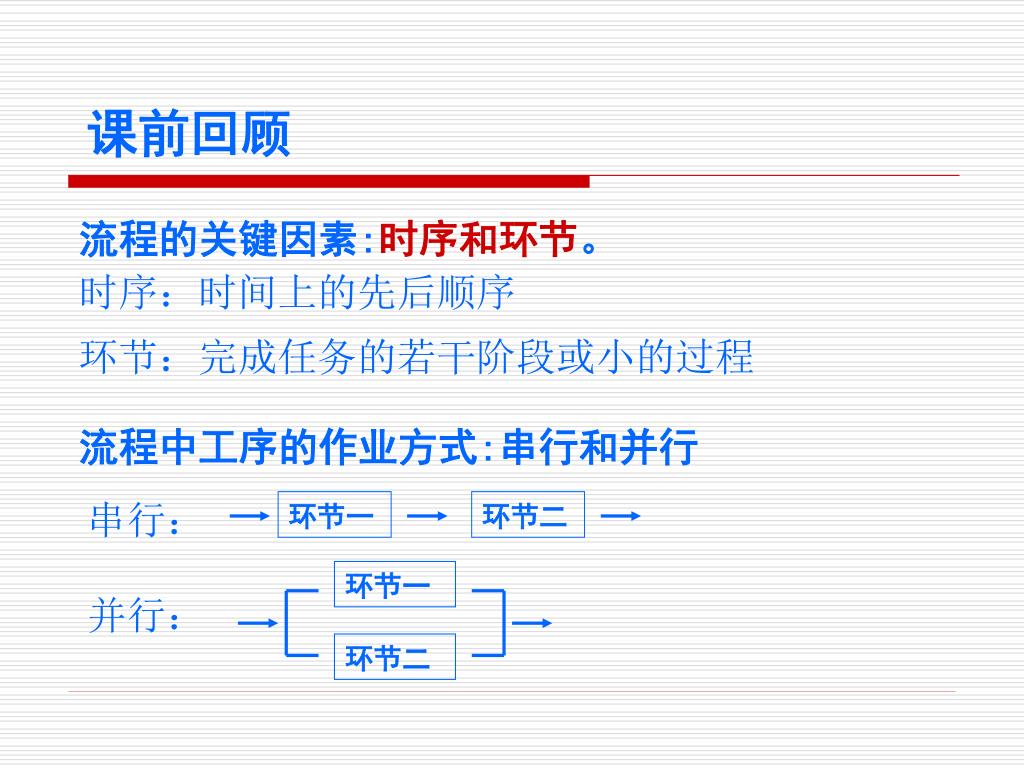

2. 课前回顾 流程的关键因素:时序和环节。 时序：时间上的先后顺序 环节：完成任务的若干阶段或小的过程 流程中工序的作业方式:串行和并行 串行： 环节一 环节二 环节一 并行： 环节二

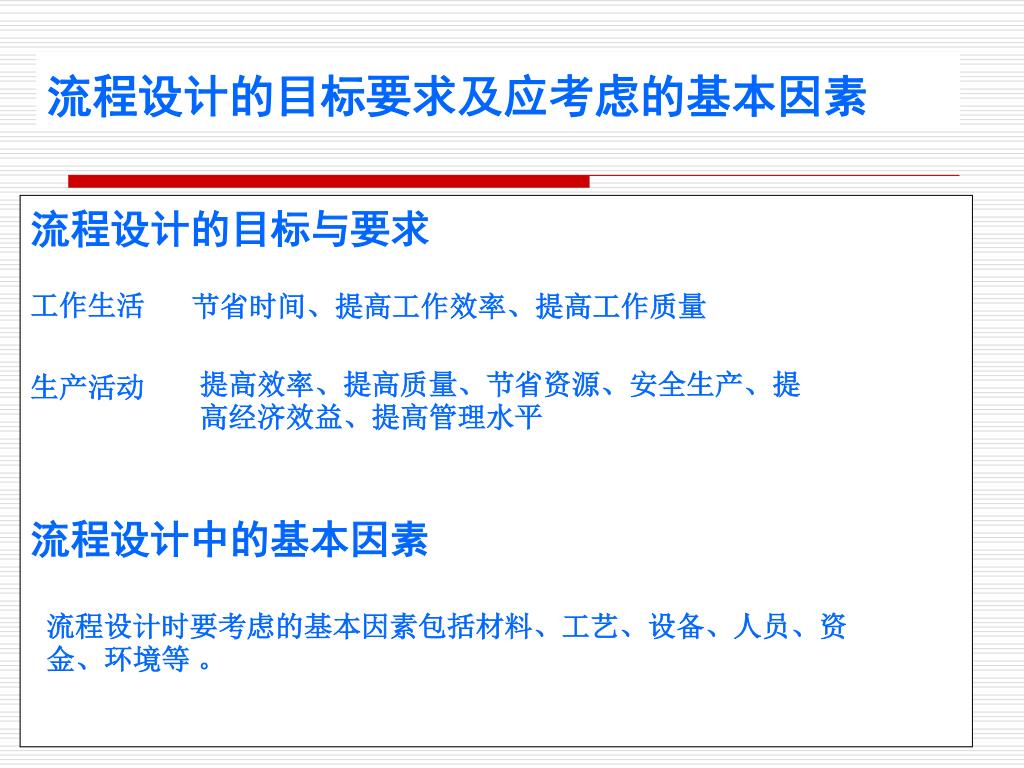

3. 流程设计的目标要求及应考虑的基本因素 流程设计的目标与要求 工作生活 生产活动 流程设计中的基本因素 节省时间、提高工作效率、提高工作质量 提高效率、提高质量、节省资源、安全生产、提高经济效益、提高管理水平 流程设计时要考虑的基本因素包括材料、工艺、设备、人员、资金、环境等 。

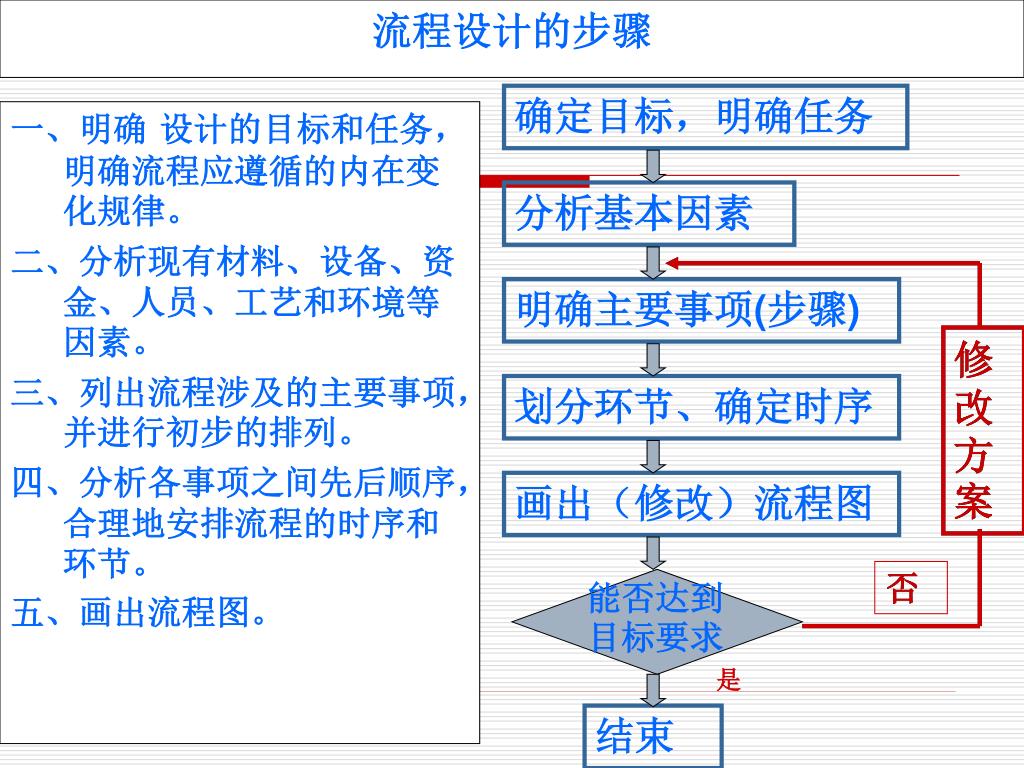

4. 流程设计的步骤 修改方案 修改方案 能否达到目标要求 否 否 确定目标，明确任务 一、明确 设计的目标和任务，明确流程应遵循的内在变化规律。 二、分析现有材料、设备、资金、人员、工艺和环境等因素。 三、列出流程涉及的主要事项，并进行初步的排列。 四、分析各事项之间先后顺序，合理地安排流程的时序和环节。 五、画出流程图。 分析基本因素 明确主要事项(步骤) 划分环节、确定时序 画出（修改）流程图 是 结束

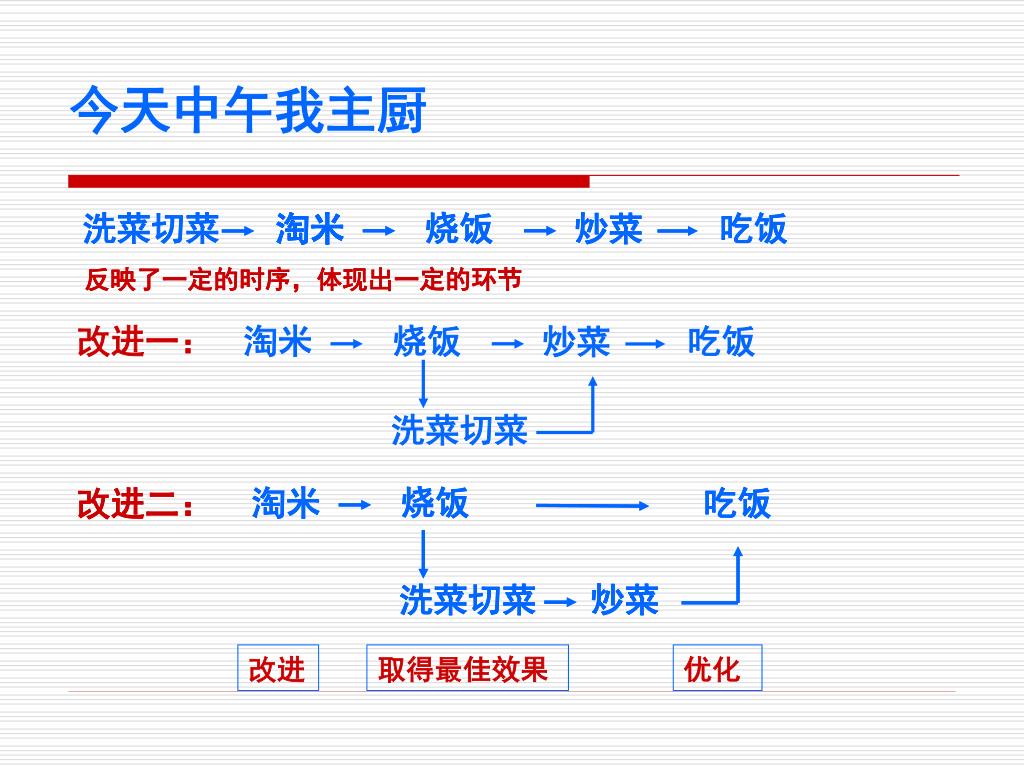

5. 洗菜切菜 洗菜切菜 烧饭 烧饭 吃饭 吃饭 淘米 淘米 淘米 淘米 炒菜 炒菜 反映了一定的时序，体现出一定的环节 反映了一定的时序，体现出一定的环节 改进一： 淘米 烧饭 吃饭 炒菜 洗菜切菜 烧饭 烧饭 淘米 淘米 吃饭 吃饭 改进二： 改进二： 洗菜切菜 洗菜切菜 炒菜 炒菜 今天中午我主厨 改进 取得最佳效果 优化

6. §2.3 流程的优化

7. 一、流程优化的内容

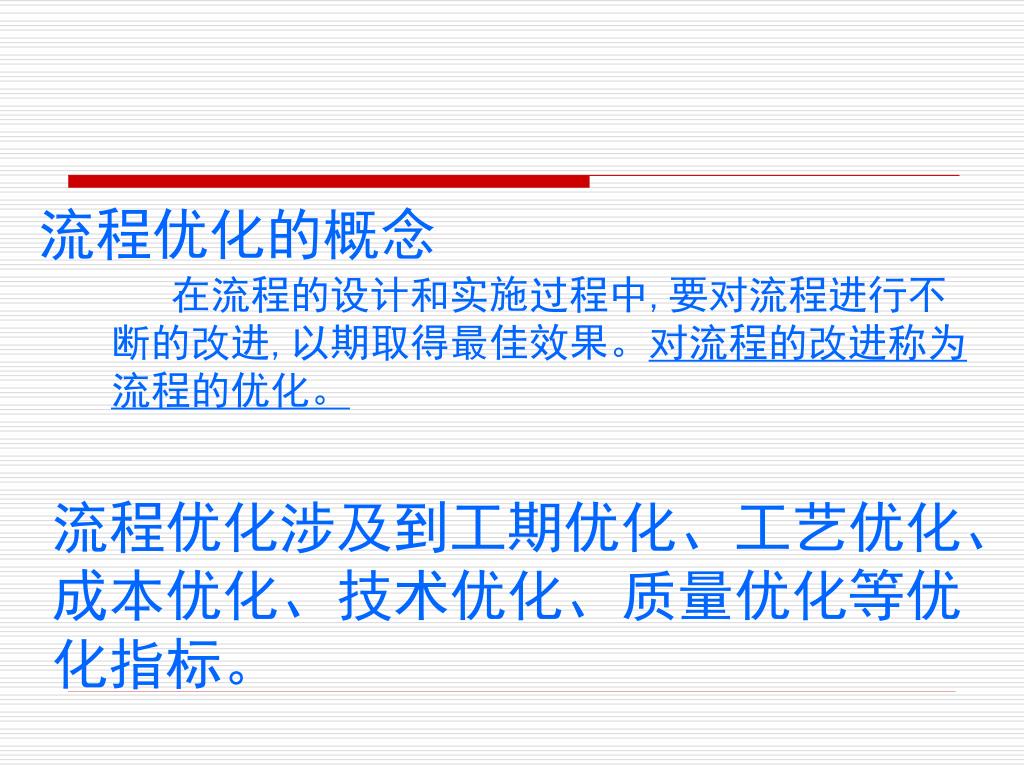

8. 流程优化的概念 在流程的设计和实施过程中,要对流程进行不断的改进,以期取得最佳效果。对流程的改进称为流程的优化。 流程优化涉及到工期优化、工艺优化、成本优化、技术优化、质量优化等优化指标。

9. 机械设备修理 工期优化 机件检查 组装 试车 拆卸 零件加工 电器修理 ⑥ ① ② ③ ⑤ ⑦ ⑧ 8天 2天 1天 3天 1天 3天 零件修理 5天 ④ 电器修理 3天 零件加工 组装 试车 机件检查 拆卸 ⑦ ⑥ ① ② ③ ⑤ 8天 3天 1天 2天 1天 零件修理 5天 ④

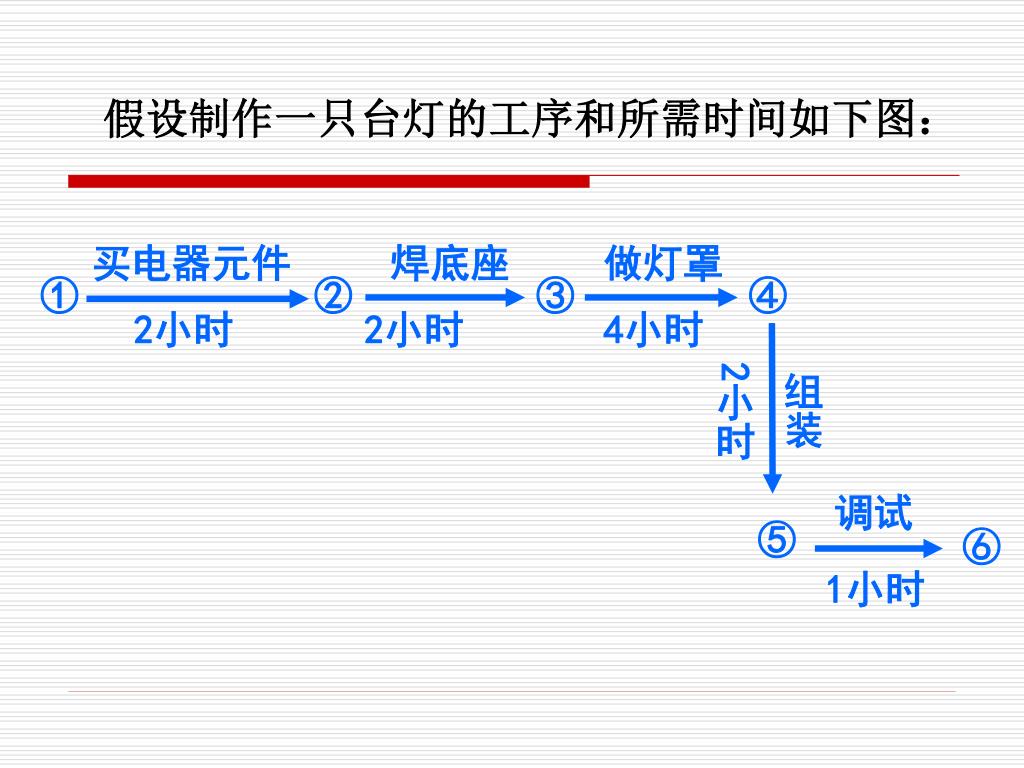

10. 假设制作一只台灯的工序和所需时间如下图： 买电器元件 焊底座 做灯罩 ① ② ③ ④ 2小时 2小时 4小时 2小时 组装 调试 ⑤ ⑥ 1小时

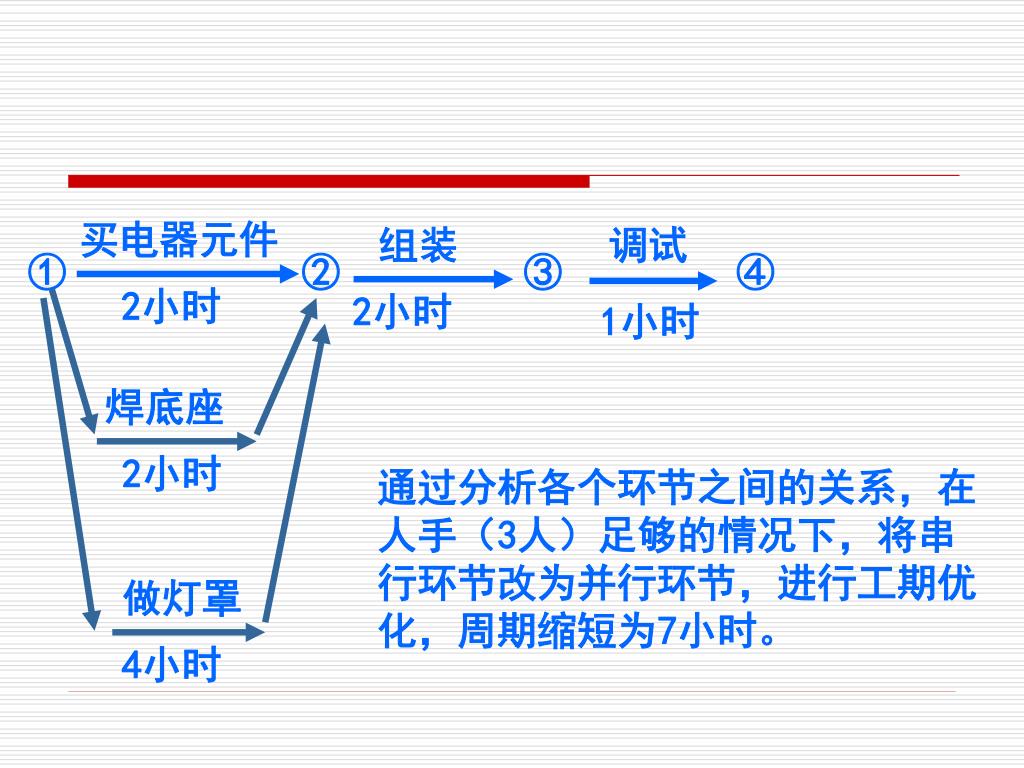

11. 买电器元件 组装 调试 ① ② ③ ④ 2小时 2小时 1小时 焊底座 2小时 通过分析各个环节之间的关系，在人手（3人）足够的情况下，将串行环节改为并行环节，进行工期优化，周期缩短为7小时。 做灯罩 4小时

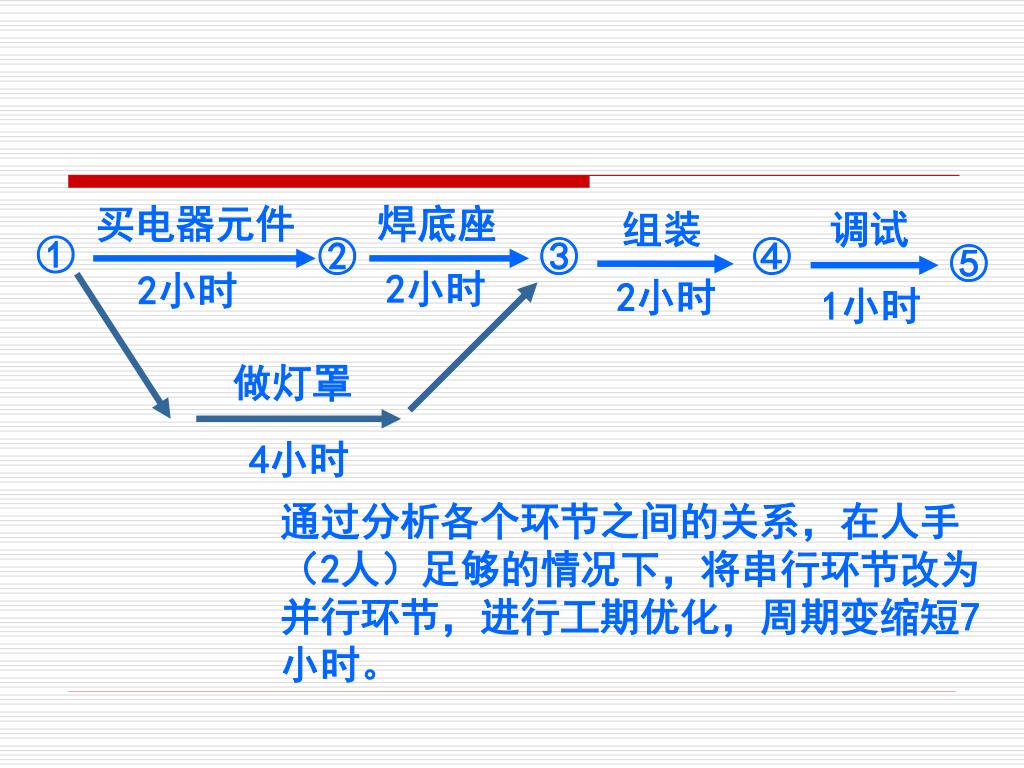

12. 买电器元件 焊底座 组装 调试 ① ② ③ ④ ⑤ 2小时 2小时 2小时 1小时 做灯罩 4小时 通过分析各个环节之间的关系，在人手（2人）足够的情况下，将串行环节改为并行环节，进行工期优化，周期变缩短7小时。

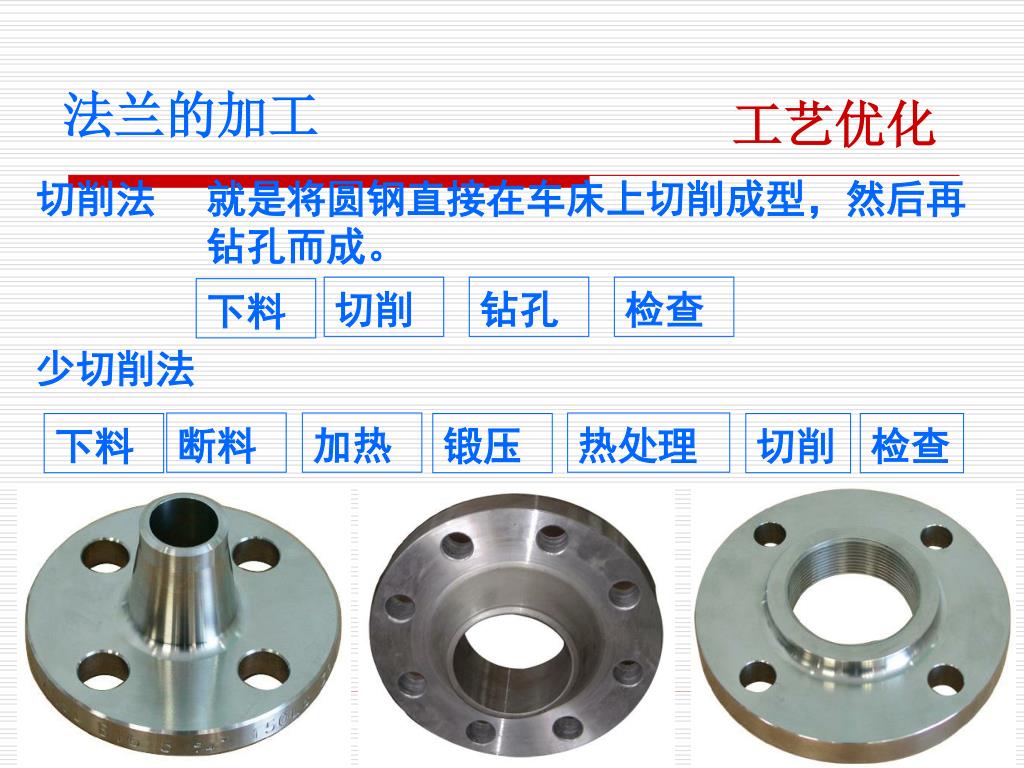

13. 法兰的加工 工艺优化 切削法 就是将圆钢直接在车床上切削成型，然后再钻孔而成。 切削 钻孔 检查 下料 少切削法 断料 加热 热处理 下料 锻压 切削 检查

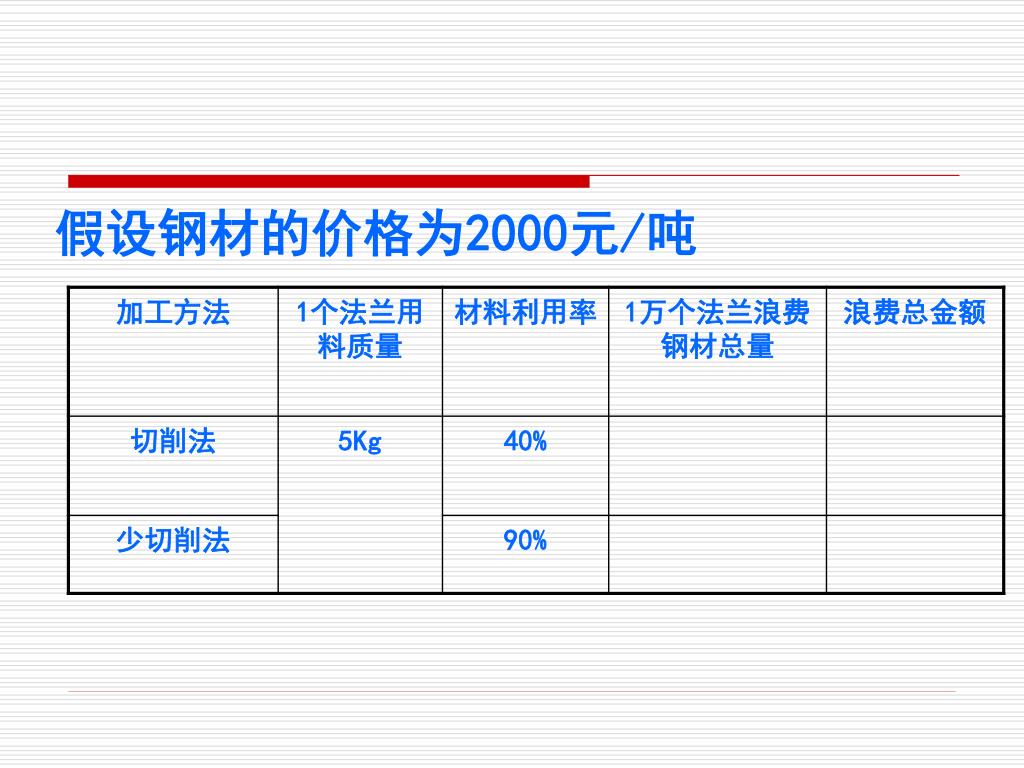

14. 假设钢材的价格为2000元/吨

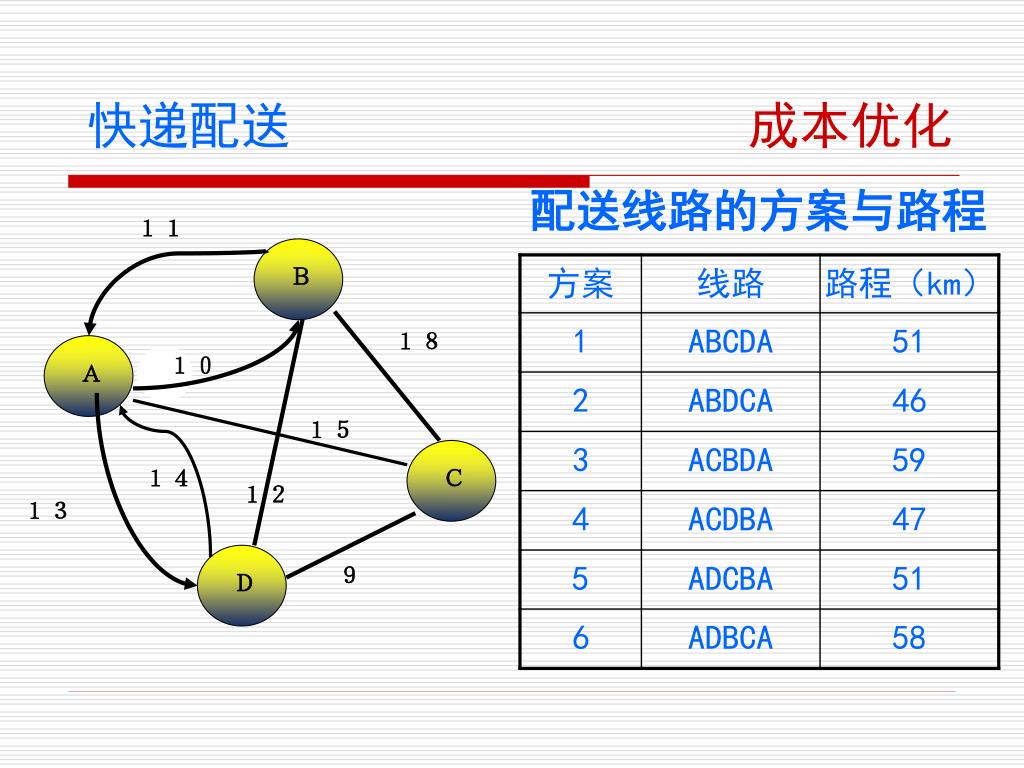

15. 快递配送 成本优化 配送线路的方案与路程 １１ Ｂ １８ １０ Ａ １５ １４ Ｃ １２ １３ ９ Ｄ

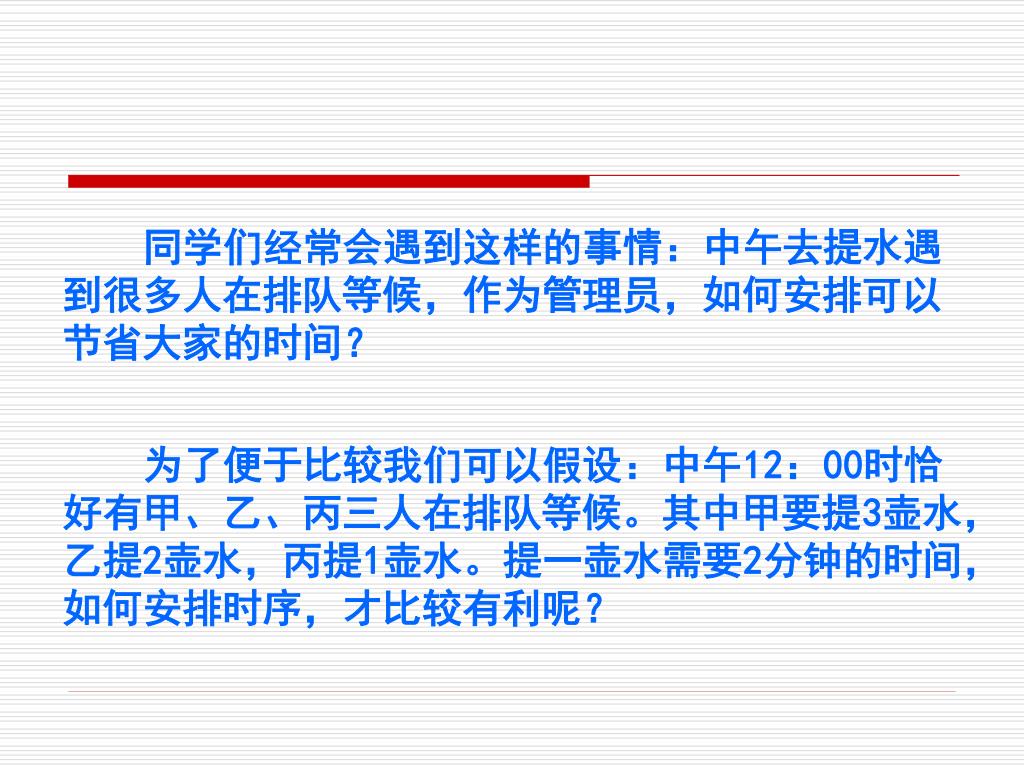

16. 同学们经常会遇到这样的事情：中午去提水遇到很多人在排队等候，作为管理员，如何安排可以节省大家的时间？同学们经常会遇到这样的事情：中午去提水遇到很多人在排队等候，作为管理员，如何安排可以节省大家的时间？ 为了便于比较我们可以假设：中午12：00时恰好有甲、乙、丙三人在排队等候。其中甲要提3壶水，乙提2壶水，丙提1壶水。提一壶水需要2分钟的时间，如何安排时序，才比较有利呢？

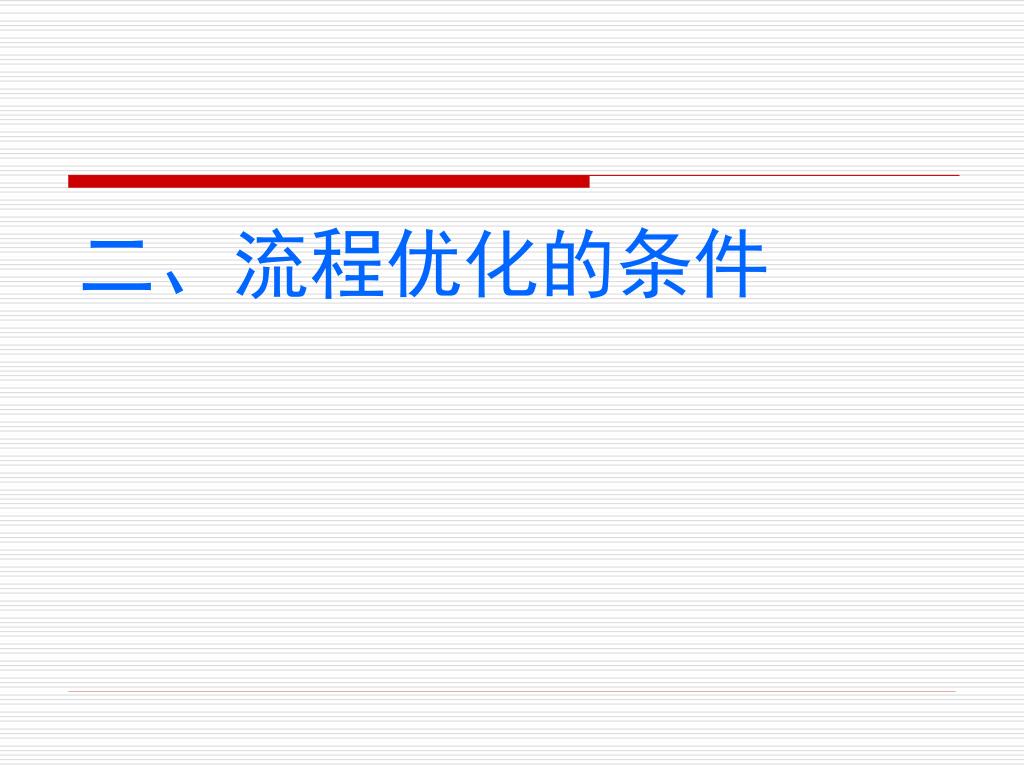

18. 二、流程优化的条件

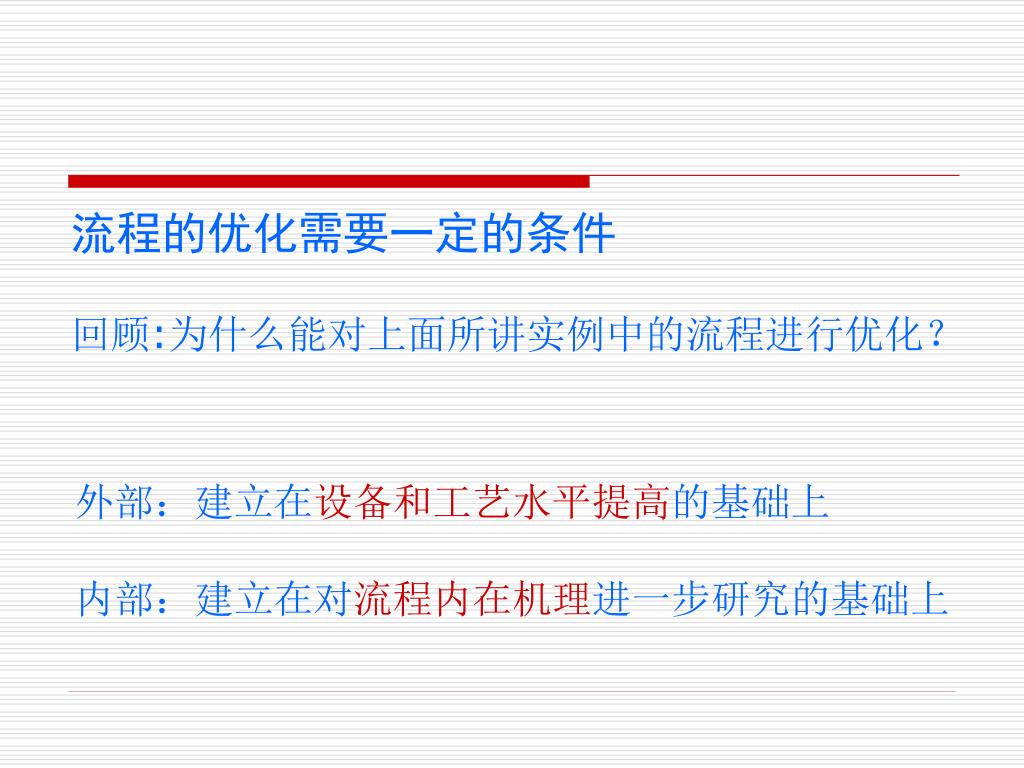

19. 流程的优化需要一定的条件 回顾:为什么能对上面所讲实例中的流程进行优化？ 外部：建立在设备和工艺水平提高的基础上 内部：建立在对流程内在机理进一步研究的基础上

20. 银行存取业务的历史变迁 银行引入计算机管理系统改进了存取款的流程，大大提高了工作效率降低了差错率。这种流程优化属于哪种优化？需要什么条件？

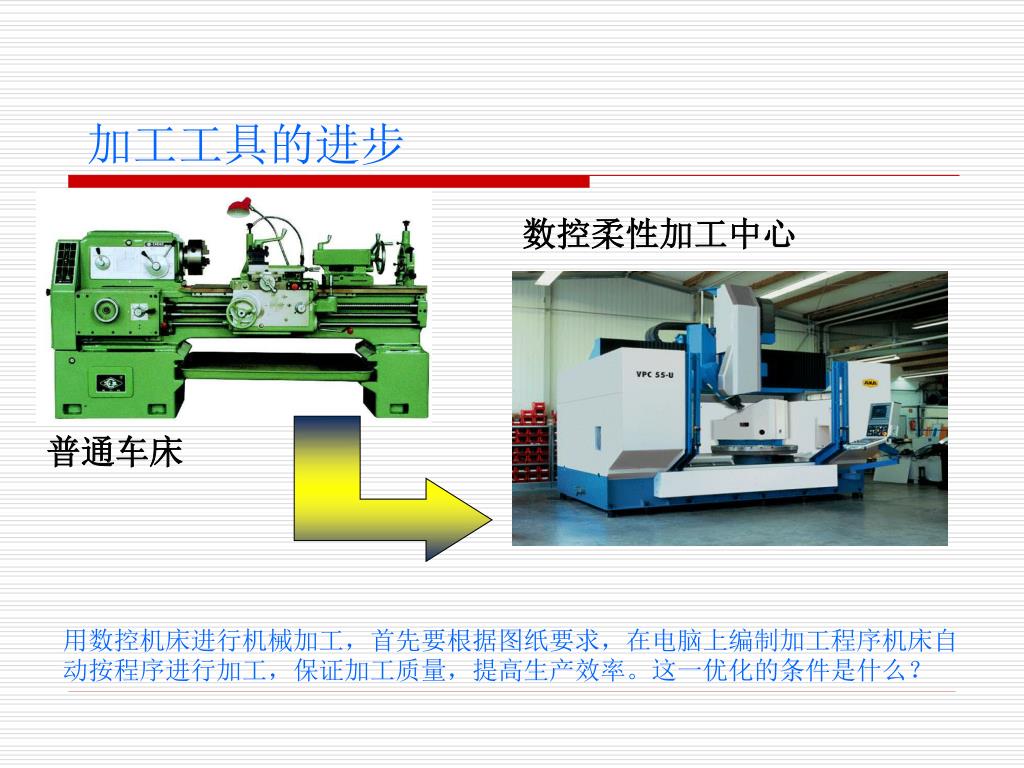

21. 加工工具的进步 数控柔性加工中心 普通车床 用数控机床进行机械加工，首先要根据图纸要求，在电脑上编制加工程序机床自动按程序进行加工，保证加工质量，提高生产效率。这一优化的条件是什么？

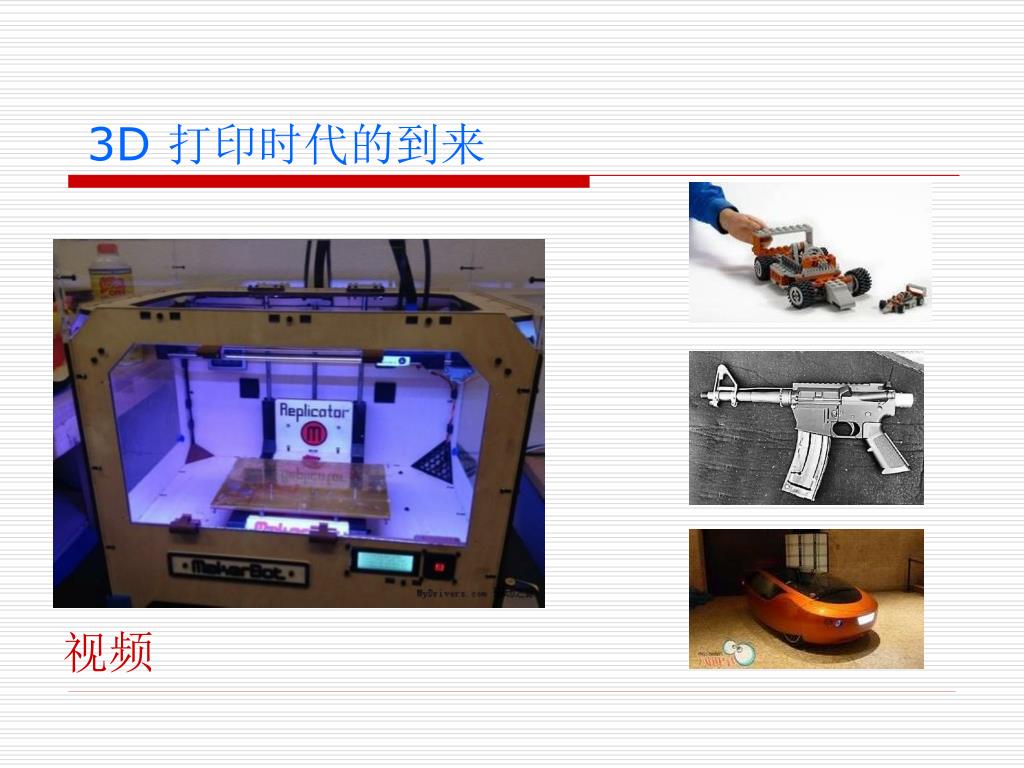

22. 3D 打印时代的到来 视频

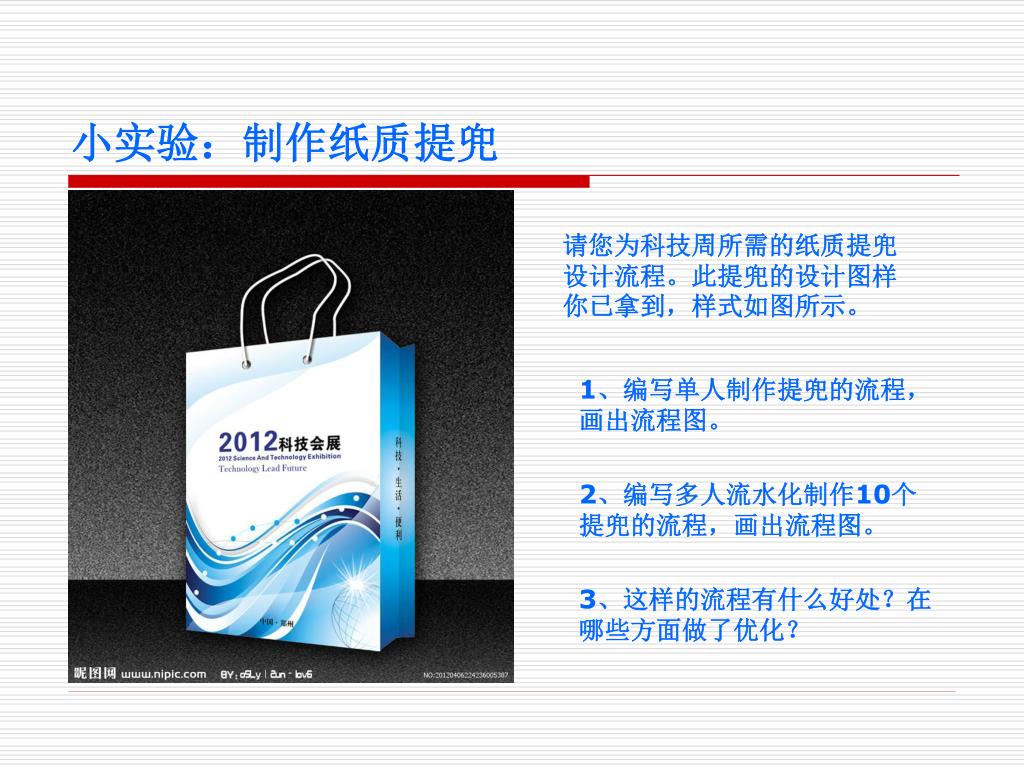

23. 小实验：制作纸质提兜 请您为科技周所需的纸质提兜设计流程。此提兜的设计图样你已拿到，样式如图所示。 1、编写单人制作提兜的流程，画出流程图。 2、编写多人流水化制作10个提兜的流程，画出流程图。 3、这样的流程有什么好处？在哪些方面做了优化？

24. 三、小结 流程优化的目的 流程的优化内容 流程优化的条件　 流程优化的条件　

25. 谢谢
