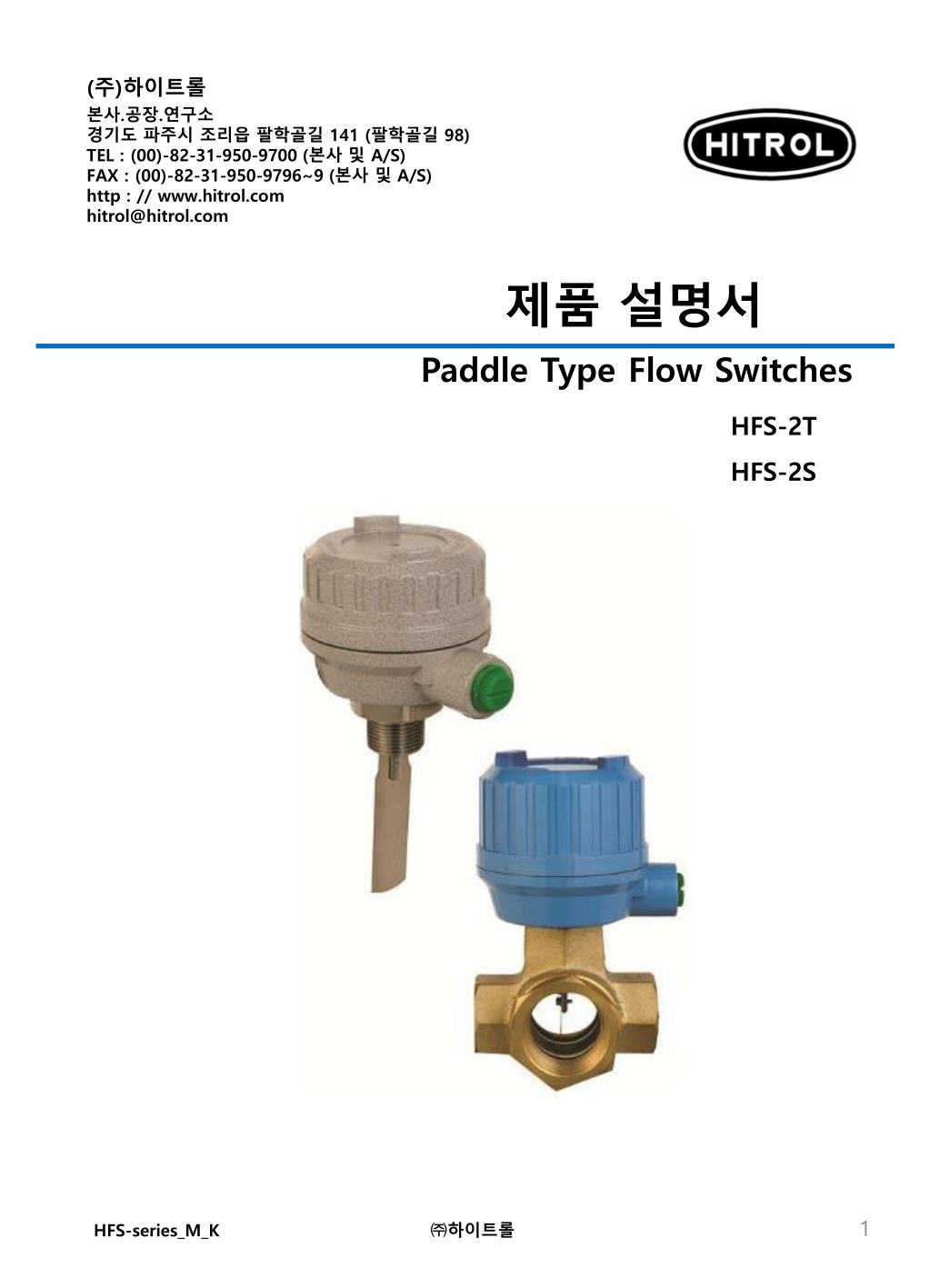

  1. (주)하이트롤 본사.공장.연구소 경기도 파주시 조리읍 팔학골길 141 (팔학골길 98) TEL : (00)-82-31-950-9700 (본사 및 A/S) FAX : (00)-82-31-950-9796~9 (본사 및 A/S) http : // www.hitrol.com hitrol@hitrol.com 제품 설명서 Paddle Type Flow Switches HFS-2T HFS-2S HFS-series_M_K㈜하이트롤

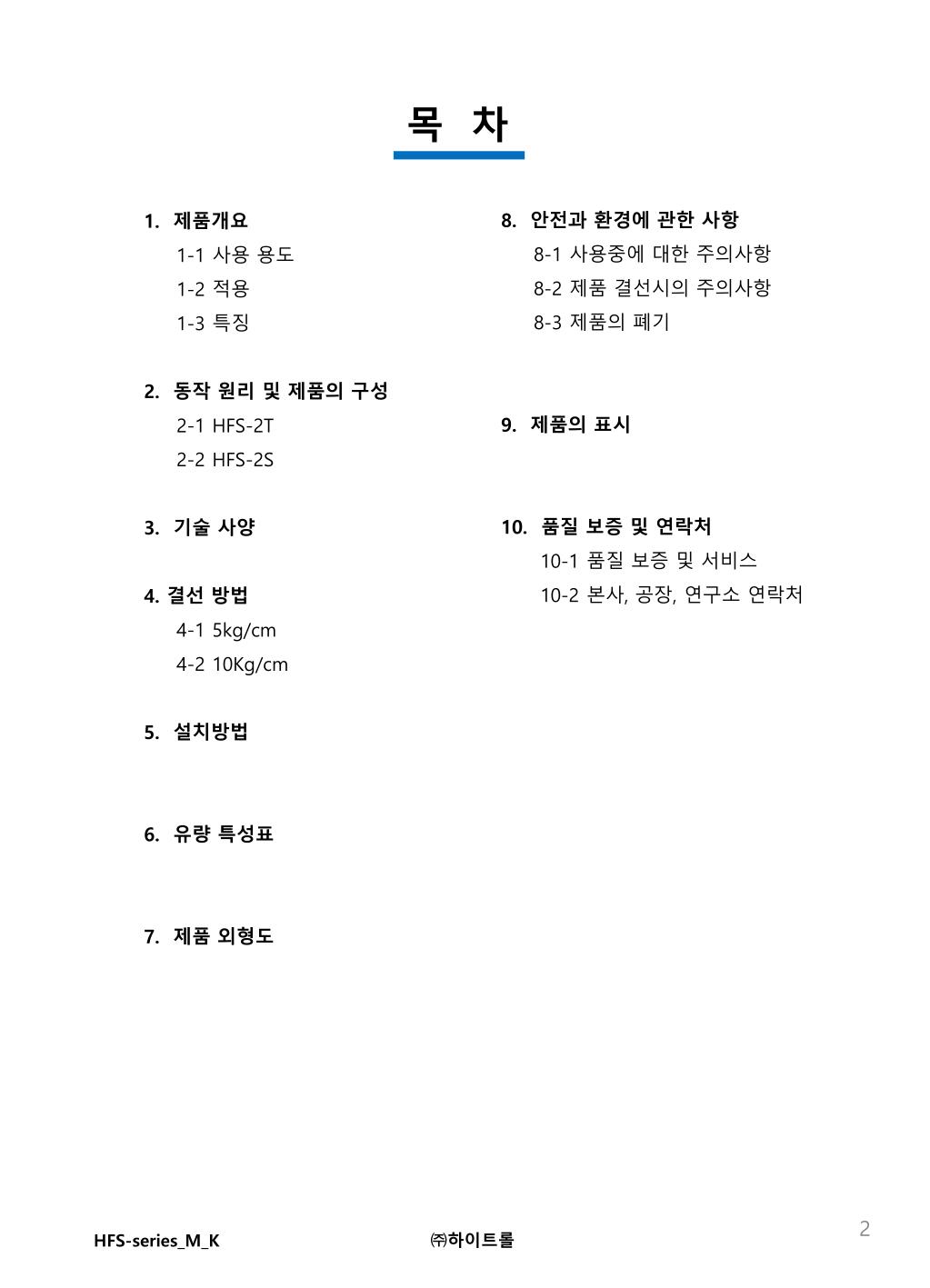

  2. 목 차 8. 안전과 환경에 관한 사항 8-1 사용중에 대한 주의사항 8-2 제품 결선시의 주의사항 8-3 제품의 폐기 9. 제품의 표시 10. 품질 보증 및 연락처 10-1 품질 보증 및 서비스 10-2 본사, 공장, 연구소 연락처 1. 제품개요 1-1 사용 용도 1-2 적용 1-3 특징 2. 동작 원리 및 제품의 구성 2-1 HFS-2T 2-2 HFS-2S 3. 기술 사양 4. 결선 방법 4-1 5kg/cm 4-2 10Kg/cm 5. 설치방법 6. 유량 특성표 7. 제품 외형도 HFS-series_M_K㈜하이트롤

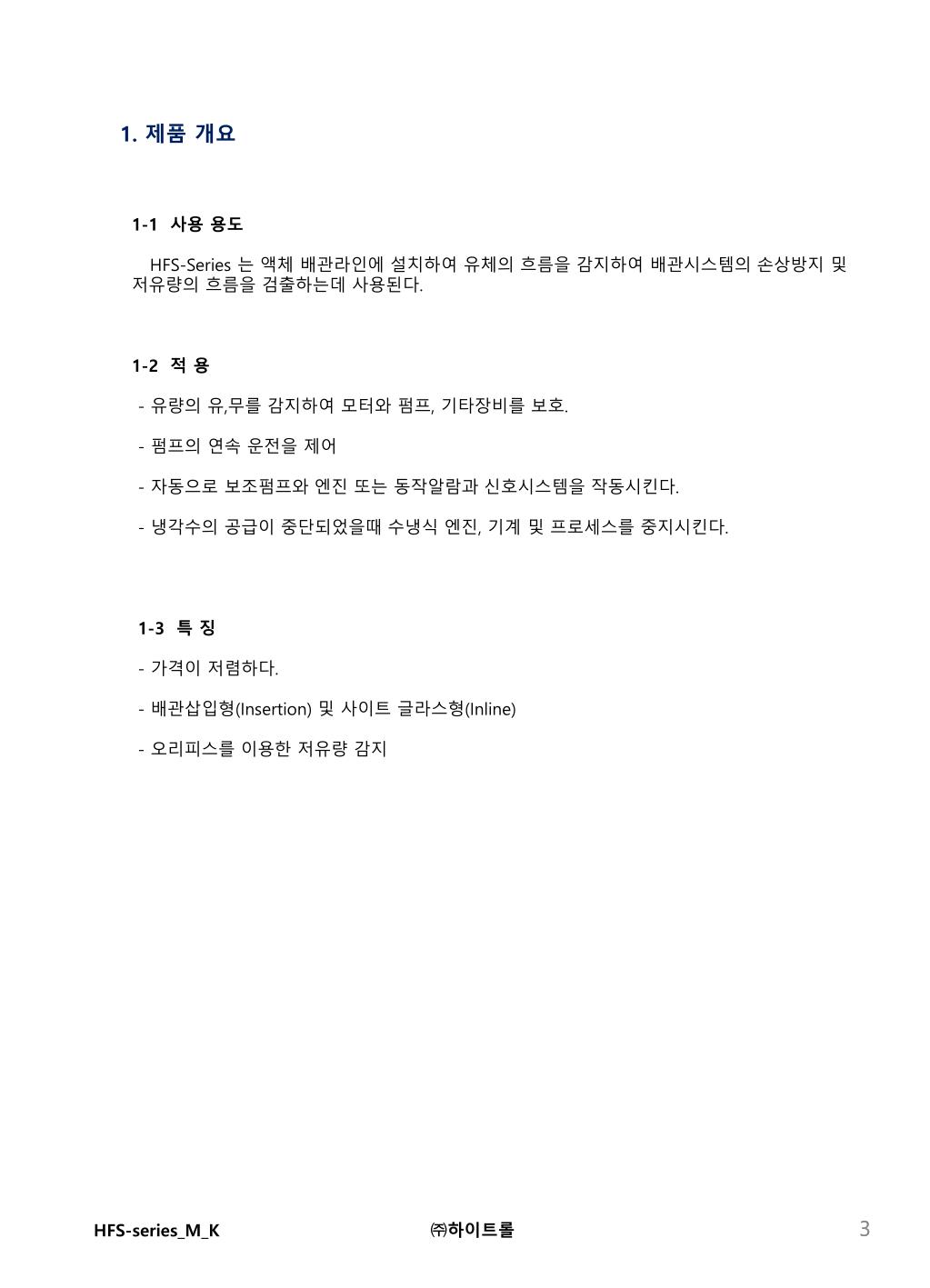

  3. 1. 제품 개요 • 1-1 사용 용도 • HFS-Series 는 액체 배관라인에 설치하여 유체의 흐름을 감지하여 배관시스템의 손상방지 및 저유량의 흐름을 검출하는데 사용된다. • 1-2 적 용 • - 유량의 유,무를 감지하여 모터와 펌프, 기타장비를 보호. • - 펌프의 연속 운전을 제어 • - 자동으로 보조펌프와 엔진 또는 동작알람과 신호시스템을 작동시킨다. • - 냉각수의 공급이 중단되었을때 수냉식 엔진, 기계 및 프로세스를 중지시킨다. • 1-3 특 징 • - 가격이 저렴하다. • - 배관삽입형(Insertion) 및 사이트 글라스형(Inline) • - 오리피스를 이용한 저유량 감지 3 HFS-series_M_K㈜하이트롤

  4. 2. 동작 원리 및 제품의 구성 HFS-Series 는 배관라인 내부에 설치되어 유량의 변위에 따라 패들에 부착된 샤프트의 각도가 변화하여 마이크로 스위치를 동작시켜 유량의 흐름을 검출한다. 배관라인에 유량의 흐름이 없을시에는 벨로우즈에 의하여 샤프트가 원래위치로 복귀되어 유량의 흐름이 없음을 검출하며 사용현장에서 스프링의 힘을 조정하여 유량값에 대한 감도 조정이 가능하다. 2-2. HFS-2S 2-1. HFS-2T <제품 구성도> HFS-series_M_K㈜하이트롤

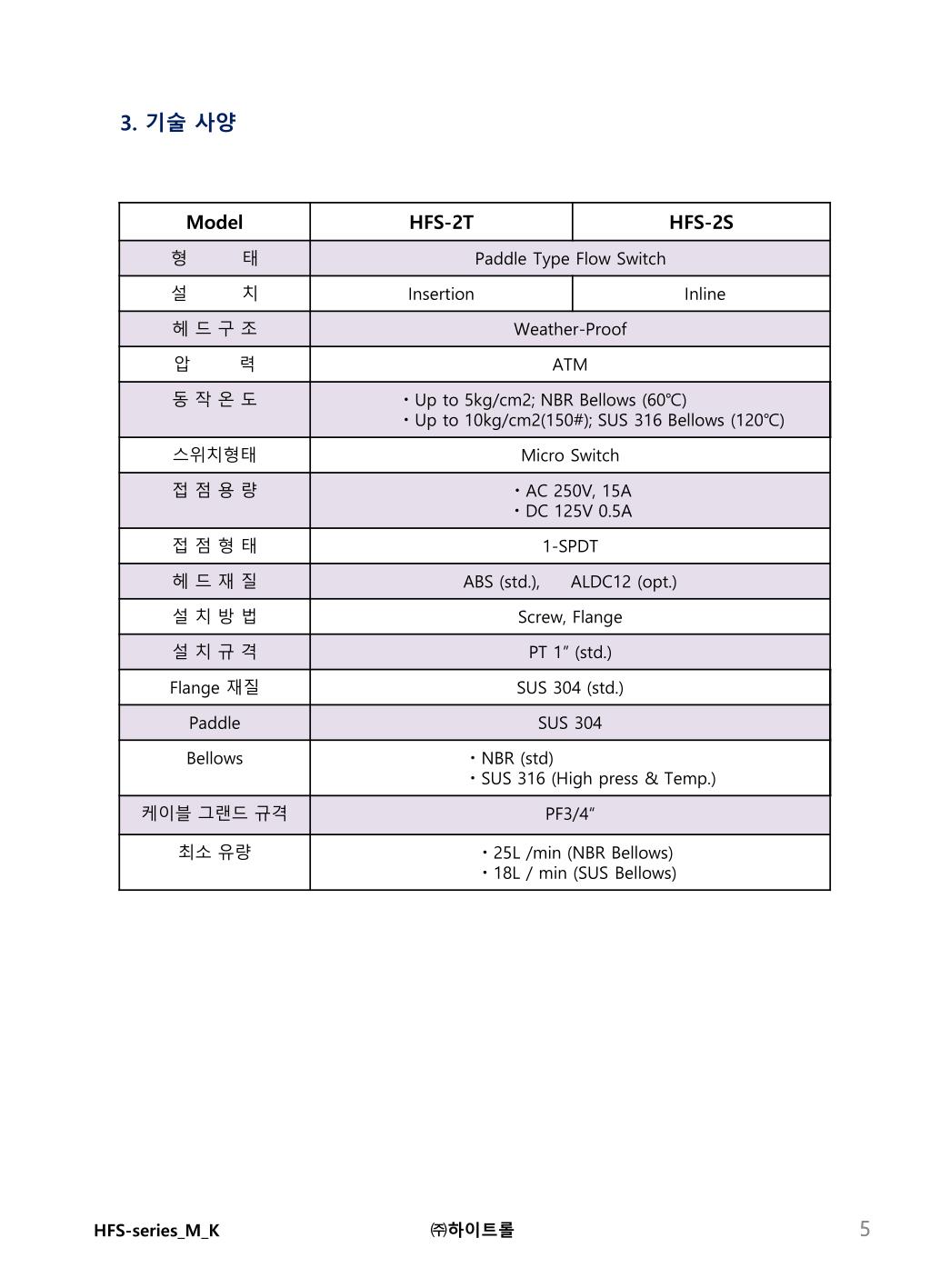

  5. 3. 기술 사양 5 HFS-series_M_K㈜하이트롤

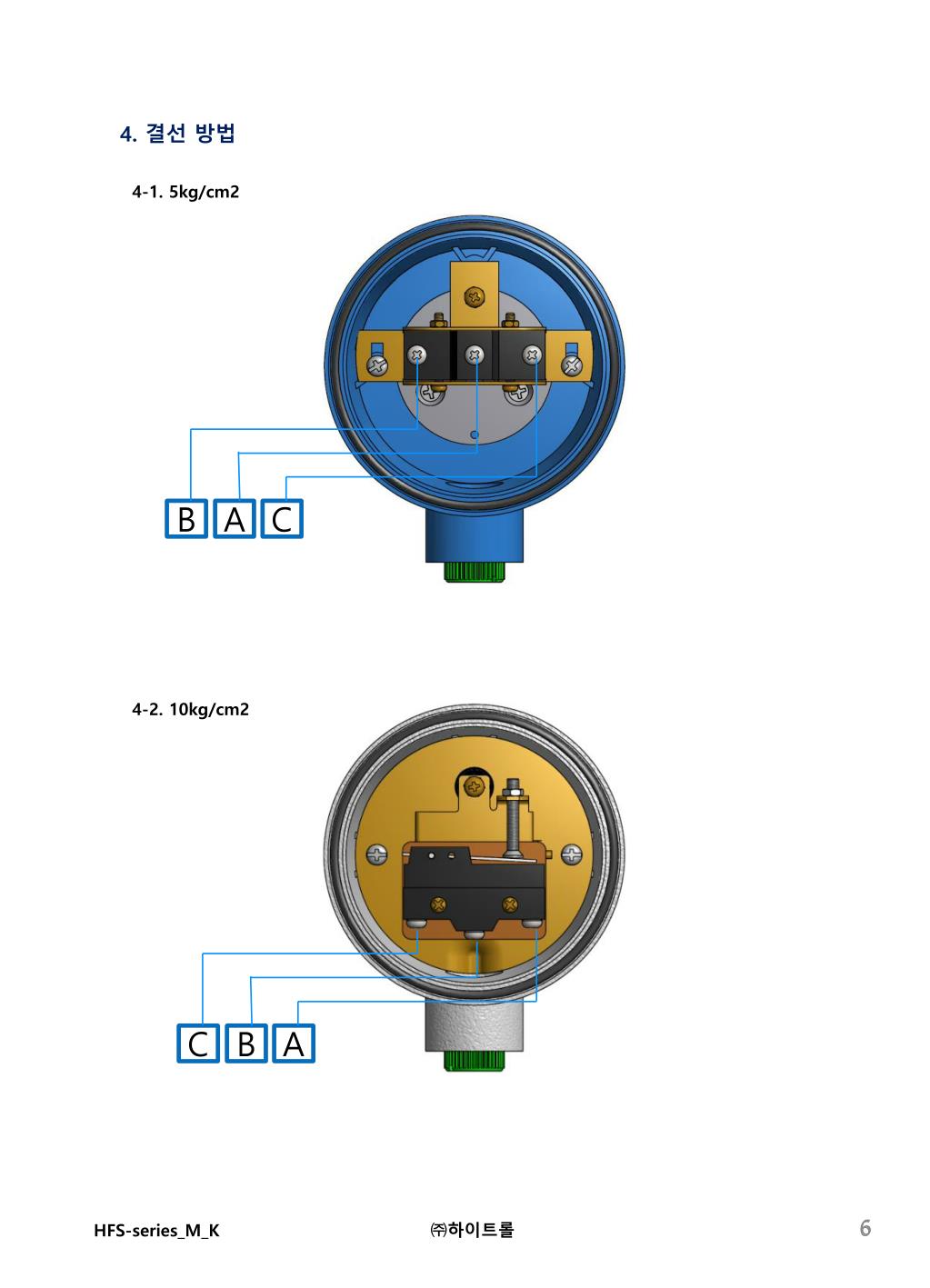

  6. 4. 결선 방법 4-1. 5kg/cm2 B A C 4-2. 10kg/cm2 C B A 6 HFS-series_M_K㈜하이트롤

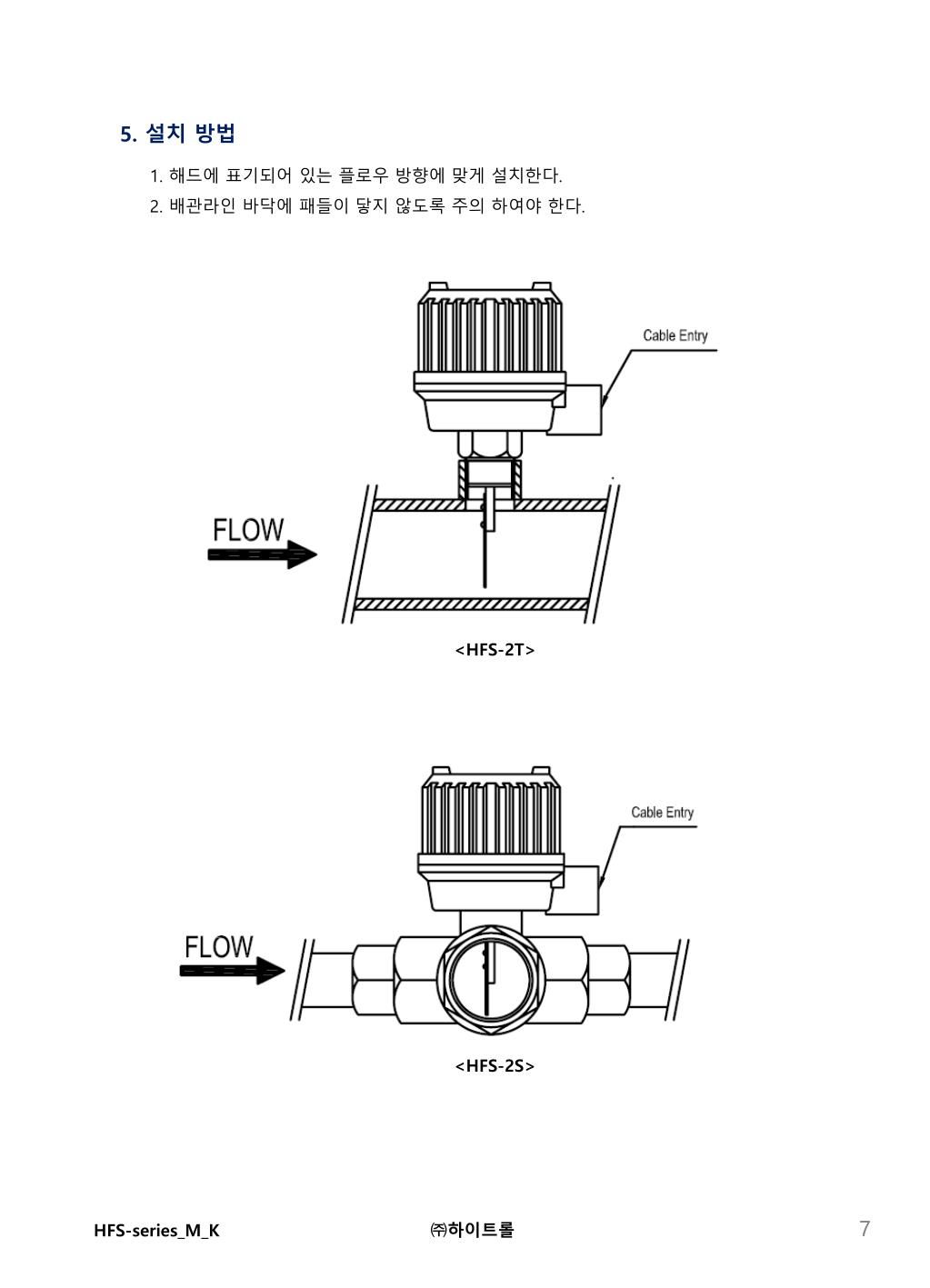

  7. 5. 설치 방법 1. 해드에 표기되어 있는 플로우 방향에 맞게 설치한다. 2. 배관라인 바닥에 패들이 닿지 않도록 주의 하여야 한다. <HFS-2T> <HFS-2S> 7 HFS-series_M_K㈜하이트롤

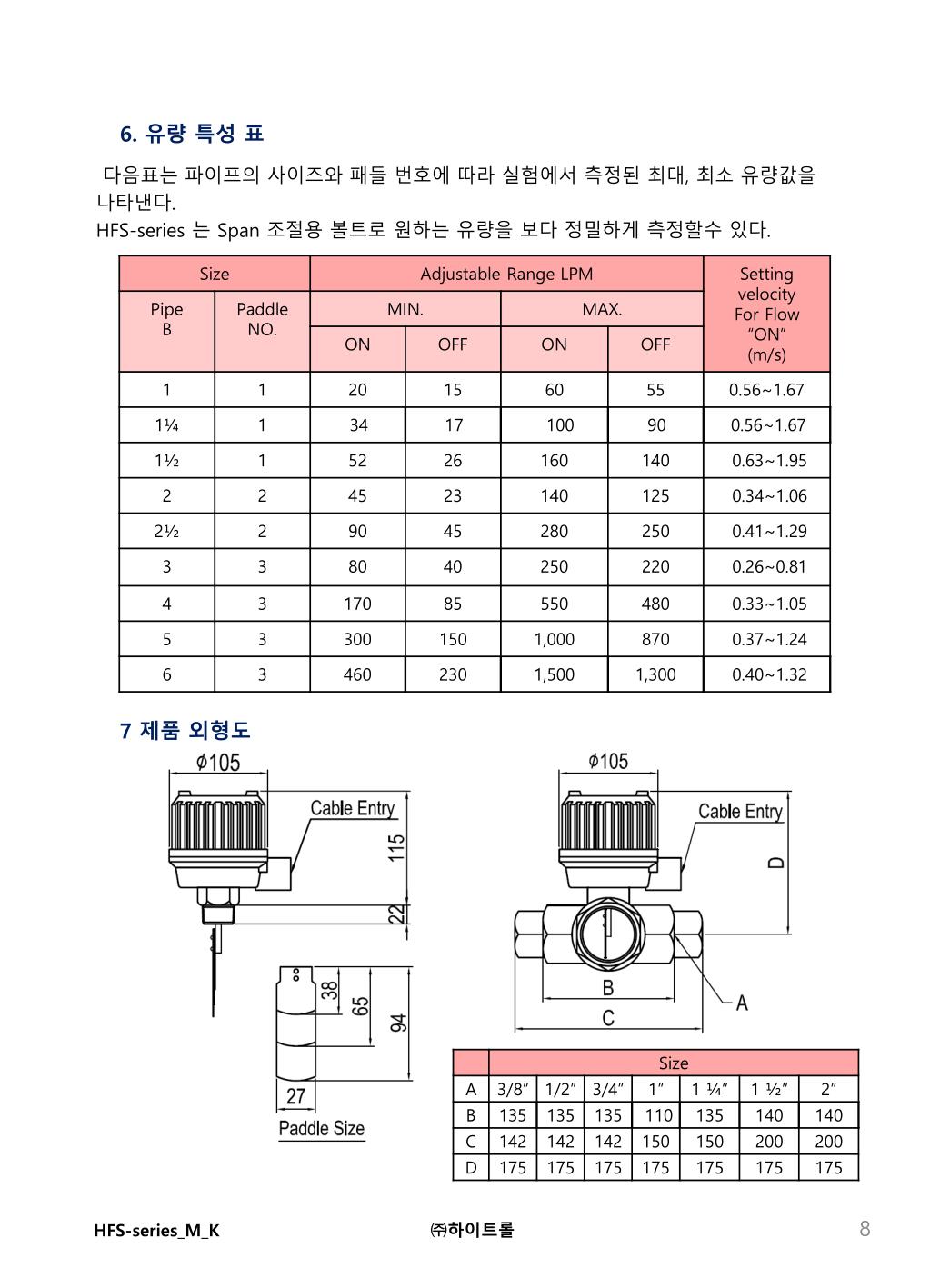

  8. 6. 유량 특성 표 다음표는 파이프의 사이즈와 패들 번호에 따라 실험에서 측정된 최대, 최소 유량값을 나타낸다. HFS-series 는 Span 조절용 볼트로 원하는 유량을 보다 정밀하게 측정할수 있다. 7 제품 외형도 HFS-series_M_K㈜하이트롤

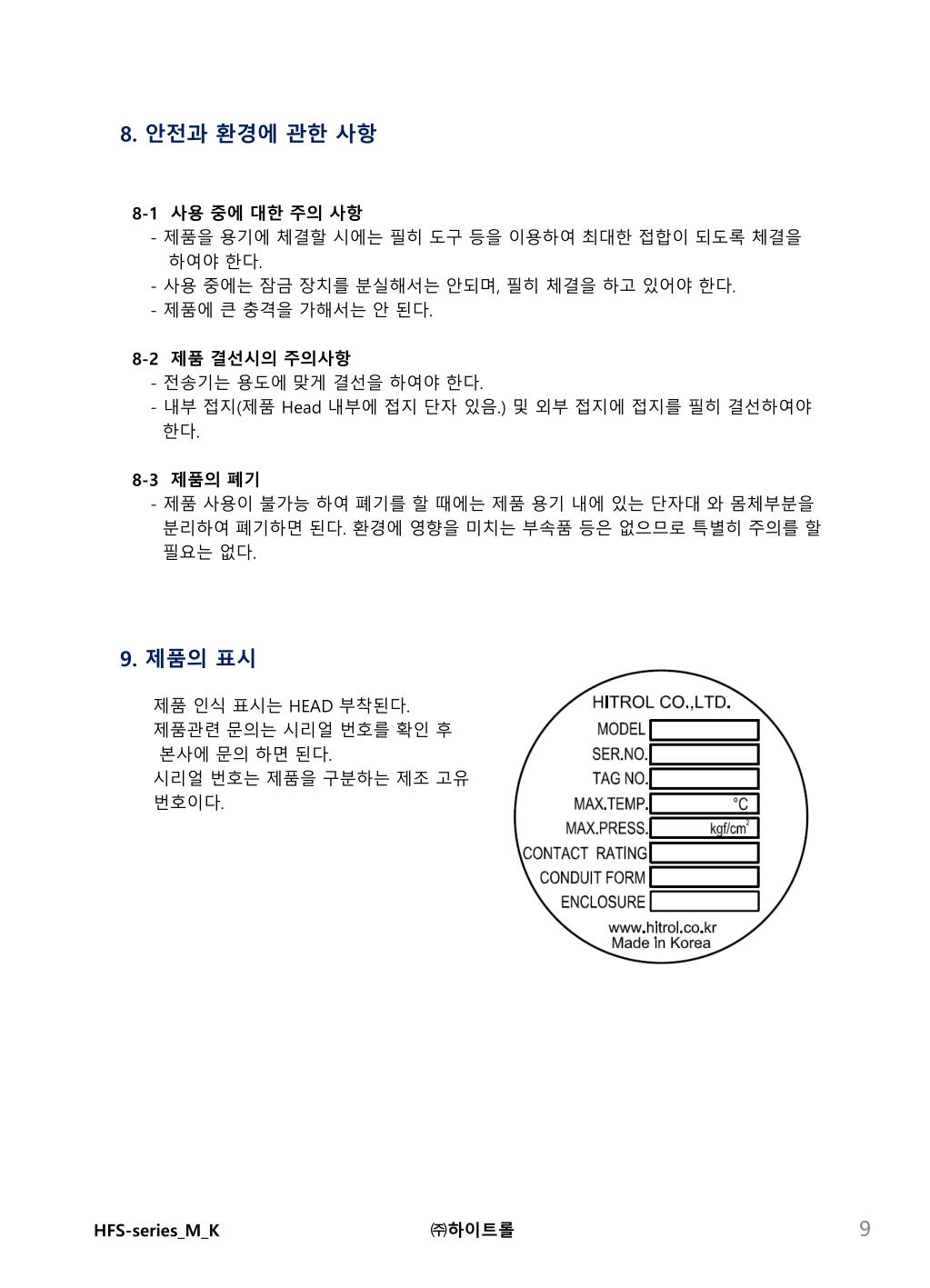

  9. 8. 안전과 환경에 관한 사항 8-1 사용 중에 대한 주의 사항 - 제품을 용기에 체결할 시에는 필히 도구 등을 이용하여 최대한 접합이 되도록 체결을 하여야 한다. - 사용 중에는 잠금 장치를 분실해서는 안되며, 필히 체결을 하고 있어야 한다. - 제품에 큰 충격을 가해서는 안 된다. 8-2 제품 결선시의 주의사항 - 전송기는 용도에 맞게 결선을 하여야 한다. - 내부 접지(제품 Head 내부에 접지 단자 있음.) 및 외부 접지에 접지를 필히 결선하여야 한다. 8-3 제품의 폐기 - 제품 사용이 불가능 하여 폐기를 할 때에는 제품 용기 내에 있는 단자대 와 몸체부분을 분리하여 폐기하면 된다. 환경에 영향을 미치는 부속품 등은 없으므로 특별히 주의를 할 필요는 없다. 9. 제품의 표시 제품 인식 표시는 HEAD 부착된다. 제품관련 문의는 시리얼 번호를 확인 후 본사에 문의 하면 된다. 시리얼 번호는 제품을 구분하는 제조 고유 번호이다. 9 HFS-series_M_K㈜하이트롤

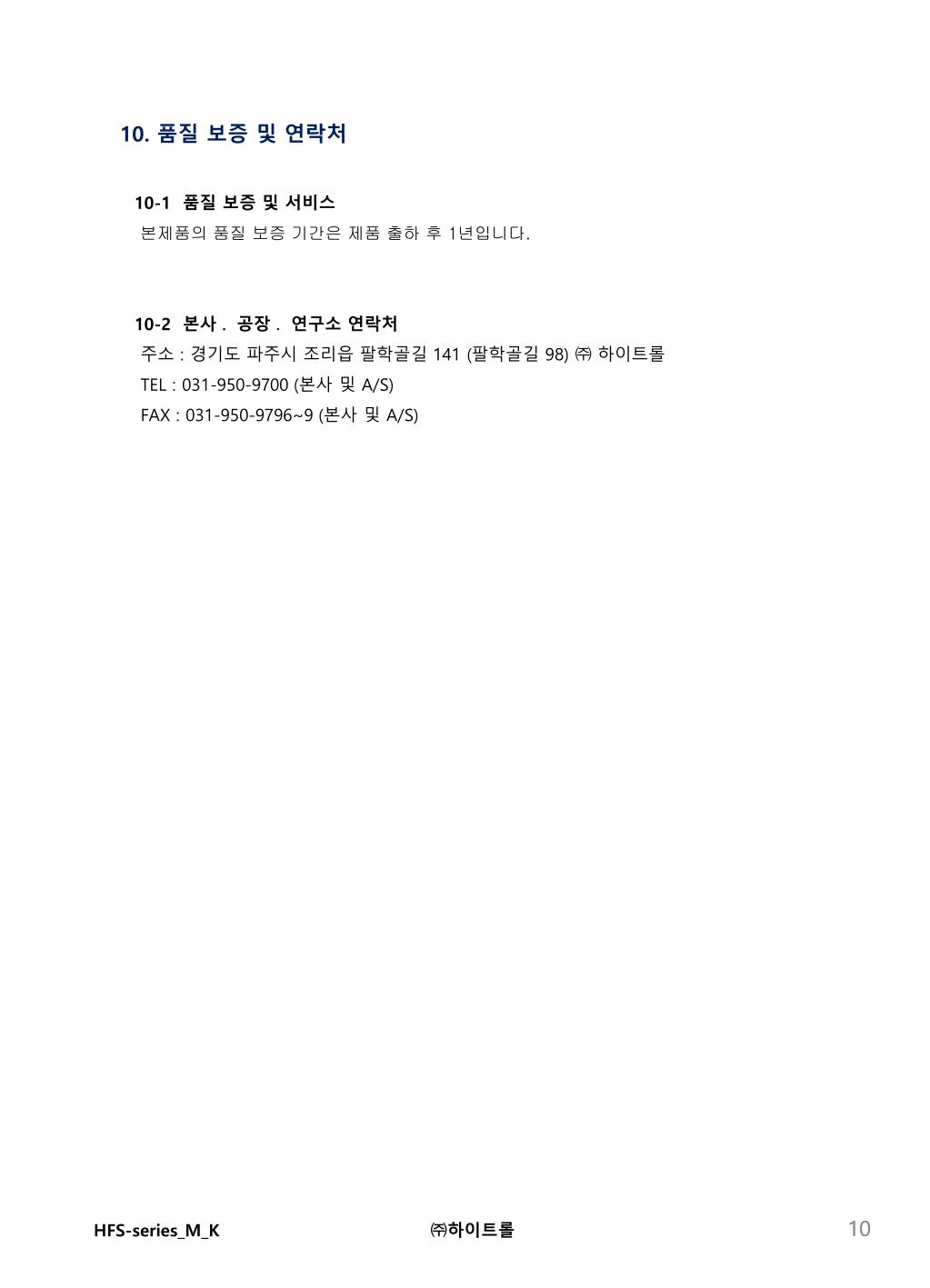

  10. 10. 품질 보증 및 연락처 10-1 품질 보증 및 서비스 본제품의 품질 보증 기간은 제품 출하 후 1년입니다. 10-2 본사 ․ 공장 ․ 연구소 연락처 주소 : 경기도 파주시 조리읍 팔학골길 141 (팔학골길 98) ㈜ 하이트롤 TEL : 031-950-9700 (본사 및 A/S) FAX : 031-950-9796~9 (본사 및 A/S) 10 HFS-series_M_K㈜하이트롤
