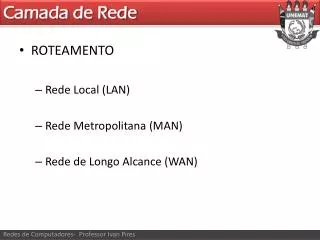

  1. Camada de Rede • ROTEAMENTO • Rede Local (LAN) • Rede Metropolitana (MAN) • Rede de Longo Alcance (WAN) Redes de Computadores- Professor Ivan Pires

  2. Camada de Rede • Switches de Pacotes • Como cresce uma rede? • Uma WAN é construída a partir de muitos switches aos quais os computadores individuais se conectam • Um switch usado em uma WAN é chamado de switch de pacotes porque move pacotes completos de uma conexão a outra. Redes de Computadores- Professor Ivan Pires

  3. Camada de Rede • Formando uma WAN Redes de Computadores- Professor Ivan Pires

  4. Camada de Rede • StoreandForward • Um switch de pacotes deve bufferizar pacotes em memória • Coloca uma cópia do pacote na memória do switch • Informa ao processador que o pacote chegou • O processador examina o pacote, determina sobre qual ou quais interfaces ele deve ser enviado e inicia o dispositivo de hardware de saída para que envie o pacote Redes de Computadores- Professor Ivan Pires

  5. Camada de Rede • StoreandForward • Os pacotes que chegam em um switch são colocados em uma fila até que o switch possa encaminhá-los em direção a seu destino. Redes de Computadores- Professor Ivan Pires

  6. Camada de Rede • Endereçamento Físico em uma WAN Redes de Computadores- Professor Ivan Pires

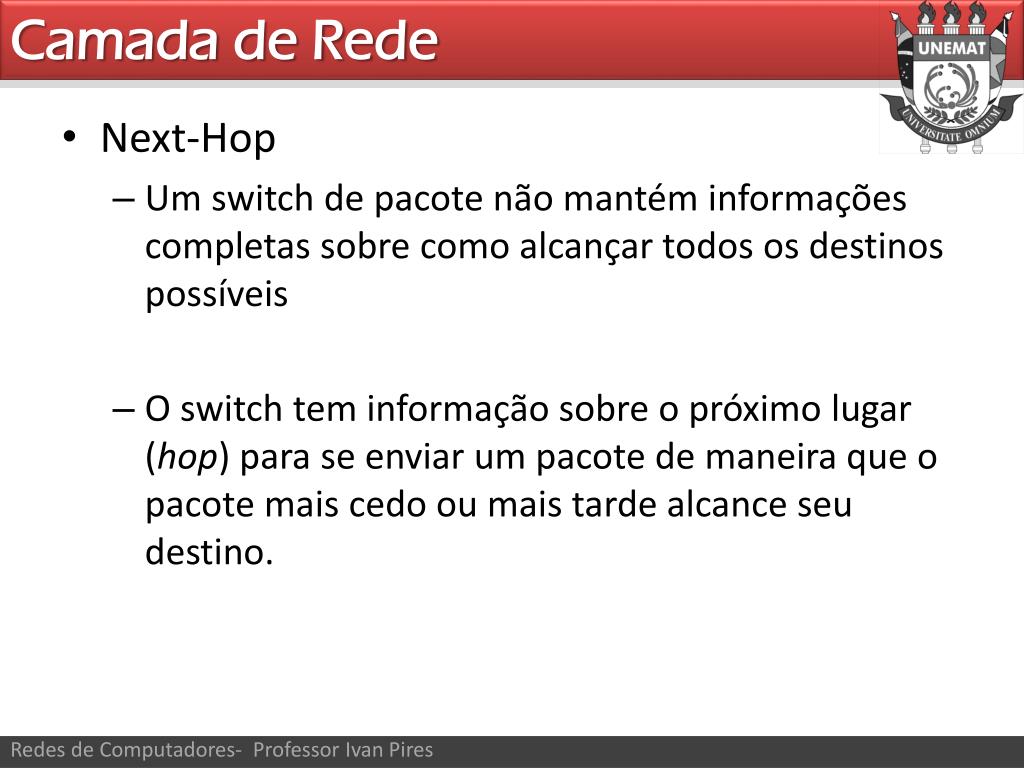

  7. Camada de Rede • Next-Hop • Um switch de pacote não mantém informações completas sobre como alcançar todos os destinos possíveis • O switch tem informação sobre o próximo lugar (hop) para se enviar um pacote de maneira que o pacote mais cedo ou mais tarde alcance seu destino. Redes de Computadores- Professor Ivan Pires

  8. Camada de Rede • Independência de Origem • O encaminhando de próximo hop não depende da origem inicial do pacote • ou do caminho que o pacote tomou antes de chegar • Somente do próximo destino. Redes de Computadores- Professor Ivan Pires

  9. Camada de Rede • Relação entre endereços Hierárquico e Roteamento • Uma tabela usada para armazenar informações de próximo hop é comumente chamada de tabela de roteamento • O processo de encaminhamento de um pacote ao próximo hop é chamado de roteamento Redes de Computadores- Professor Ivan Pires

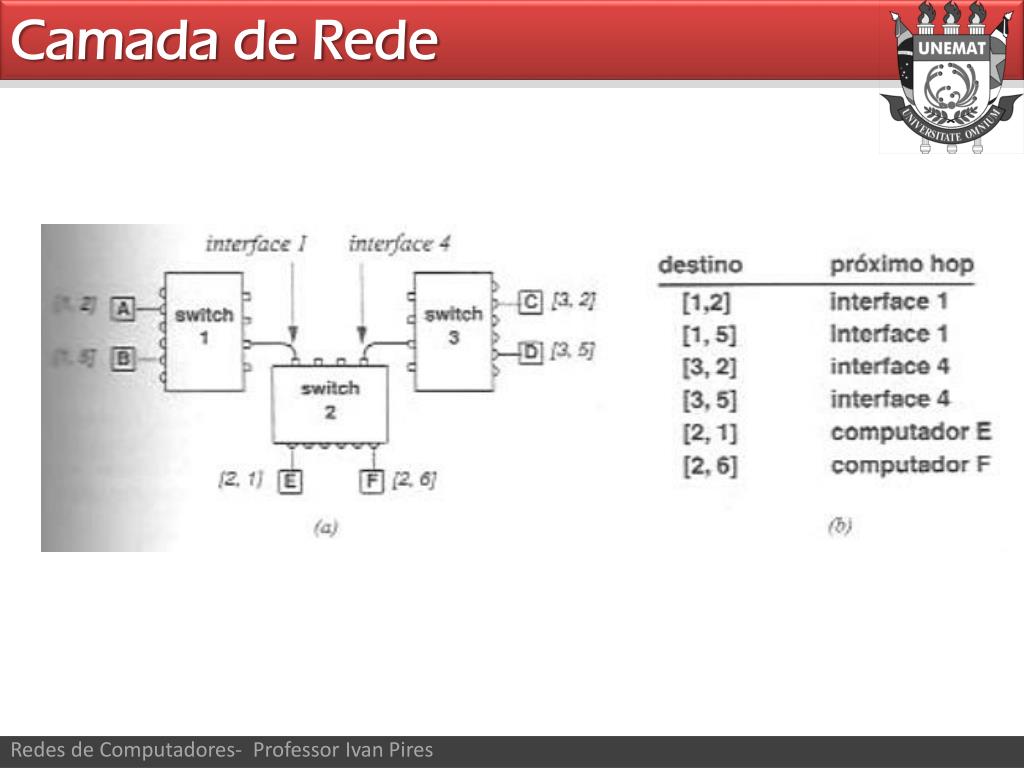

  10. Camada de Rede Redes de Computadores- Professor Ivan Pires

  11. Camada de Rede Redes de Computadores- Professor Ivan Pires

  12. Camada de Rede • Roteamentoem uma WAN • A capacidade de comutação pode ser aumentada sem acrescentar computadores individuais • Switches de pacote podem ser acrescentados no interior de um a rede para tratar da carga (não precisam ter computadores acoplados) • Switches de interiores • Os switches de pacotes aos quais os computadores se ligam diretamente são chamados de switches exteriores Redes de Computadores- Professor Ivan Pires

  13. Camada de Rede • Roteamento Universal • O roteamento em m switch deve conter uma rota de próximo hop para cada destino possível • Rotas Ótimas • Em um um switch, o valor de próximo hop na tabela de roteamento par aum determinado destino deve apontar para o caminho mais curto até o destino. Redes de Computadores- Professor Ivan Pires

  14. Camada de Rede Redes de Computadores- Professor Ivan Pires

  15. Camada de Rede • Uso das Rotas Default • Eliminar casos comuns de rotas duplicadas • Somente uma entrada default é permitida em qualquer tabela de roteamento • A entrada tem prioridade menor que as outras entradas • Se o mecanismo de encaminhamento não acha uma entrada explícita para um determinado destino, ele usa a entrada default Redes de Computadores- Professor Ivan Pires
