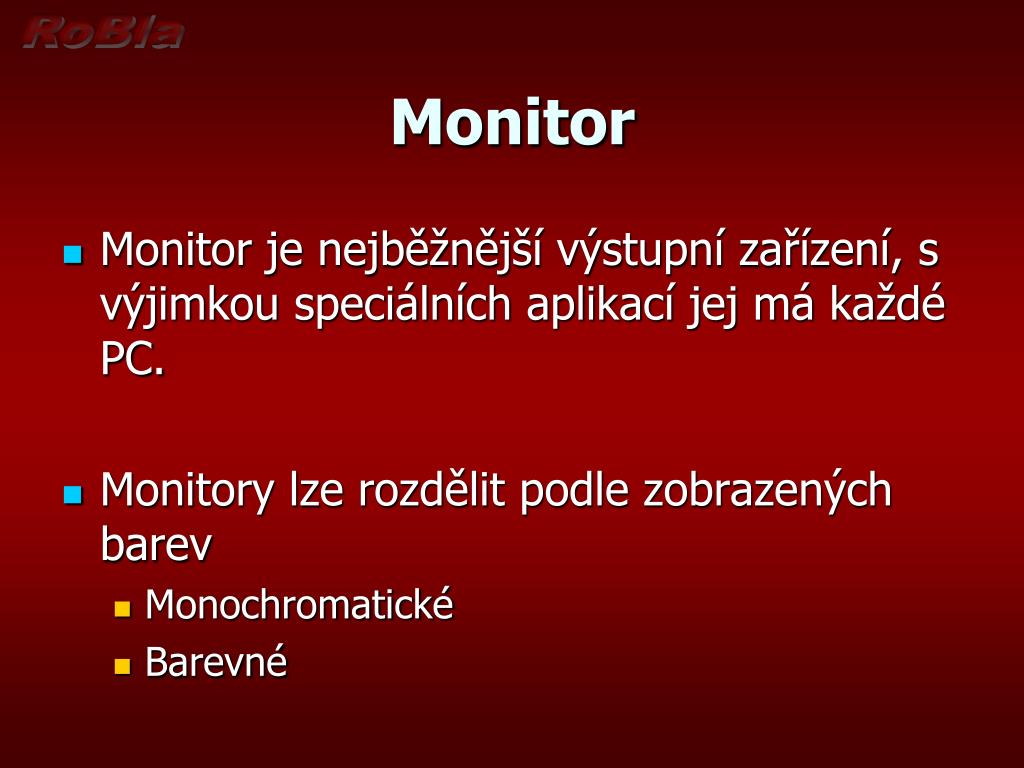

  1. Monitor • Monitor je nejběžnější výstupní zařízení, s výjimkou speciálních aplikací jej má každé PC. • Monitory lze rozdělit podle zobrazených barev • Monochromatické • Barevné

  2. Rozdělení monitorů podle úhlopříčky • Udává se v anglických palcích – 1 palec je asi 2,54 cm 14" (asi 35 cm) 15" (asi 38 cm) 17" (asi 43 cm) 19" (asi 48 cm) 20" (asi 51 cm) 21" (asi 53 cm) 21,5" (asi 55 cm) 22" (asi 56 cm) 23" (asi 58 cm) 24" (asi 61 cm) 27" (asi 69 cm) 30" (asi 76 cm) 47" (asi 119 cm)

  3. Doporučené rozlišení monitorů Rozlišení monitoru je závislé na poměru stran monitoru – 4:3, 5:4, 16:9, 16:10

  4. Obnovovací frekvence • Obnovovací frekvence udává, kolikrát za sekundu se obnoví obraz na obrazovce. • Obrazovky typu CRT s katodovým dělem se při ozáření rozsvítí jen na kratičký okamžik a pak pohasnou, proto musí být opět rychle osvíceny. • Nejnižší obnovovací frekvence tohoto typu obrazovek je 75krát za sekundu = 75 Hz. Obrazovky typu LCD nepohasínají tak rychle, proto jim postačí obnovovací frekvence 60 Hz.

  5. Doba odezvy • Doba odezvy je doba, za se kterou se bod na LCD monitoru rozsvítí a zhasne. • Doba odezvy se udává v milisekundách. • Výrobci většinou klamou tím, že udávají dobu odezvy z šedé do šedé. • Vyhovující doba odezvy je okolo 5 ms.

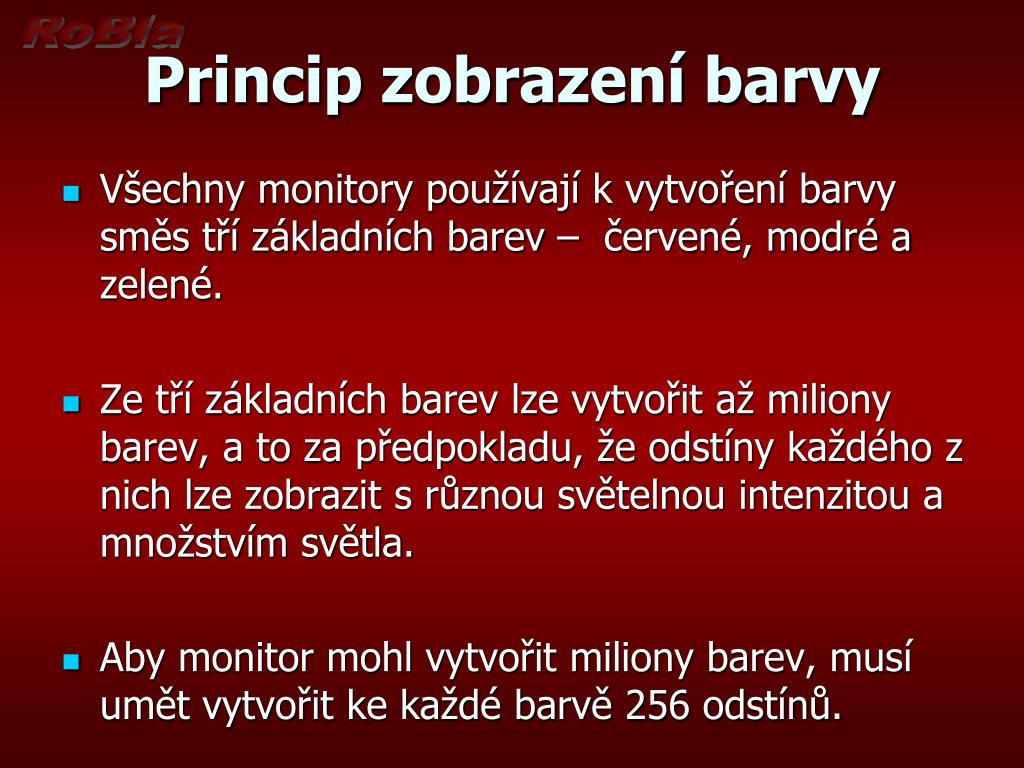

  6. Princip zobrazení barvy • Všechny monitory používají k vytvoření barvy směs tří základních barev – červené, modré a zelené. • Ze tří základních barev lze vytvořit až miliony barev, a to za předpokladu, že odstíny každého z nich lze zobrazit s různou světelnou intenzitou a množstvím světla. • Aby monitor mohl vytvořit miliony barev, musí umět vytvořit ke každé barvě 256 odstínů.

  7. Rozdělení monitorů podle principu • CRT monitory – princip katodové trubice (CRT – CathodRay Tube) • LCD monitory - displeje s tekutými krystaly (LCD – LiquidCrystal Display) • Plazmové monitory

  8. Dotyková obrazovka • Rezistivní(odporová) technologie – odporová a vodivá vrstva oddělené nevodivou vrstvou. Při promáčknutí (kontaktu obou vrstev) měřen odpor v obou osách. • Technologie povrchové vlny – Zdroj ultra- zvuku v jednom okraji obrazovky, přijímač ve druhém. V místě doteku obrazovky se akustické vlny přeruší.

  9. Dotyková obrazovka • Kapacitní technologie • Na čtyři rohy obrazovky se přivádí napětí • Elektrody napětí využívají k vytvoření homogenního napěťového pole • Dotek prstu odvádí proud z obou stran v závislosti na vzdálenosti od okrajů • Kontrolér vypočte polohu doteku prstu podle průtoku proudu

  10. Otázky k opakování • Popište, podle jakých hledisek se rozdělují monitory. • Vysvětlete pojem „obnovovací frekvence“. • Vysvětlete pojem „doba odezvy“. • Na jakém principu pracuje dotyková obrazovka?

  11. Použité zdroje • BLÁBOLIL, R. Informační a komunikační technologie. 3. rozšířené vydání. České Budějovice: KOPP, 2011. • BLÁBOLIL, Roman. Www.blabik.cz: Podpora výuky: „Technické vybavení osobních počítačů“ [online]. 8. listopadu 2012 21:10. Dostupný z WWW: < http://www.blabik.cz/vyuka/ict/09_Vystupni_zarizeni_monitory.pdf>.
