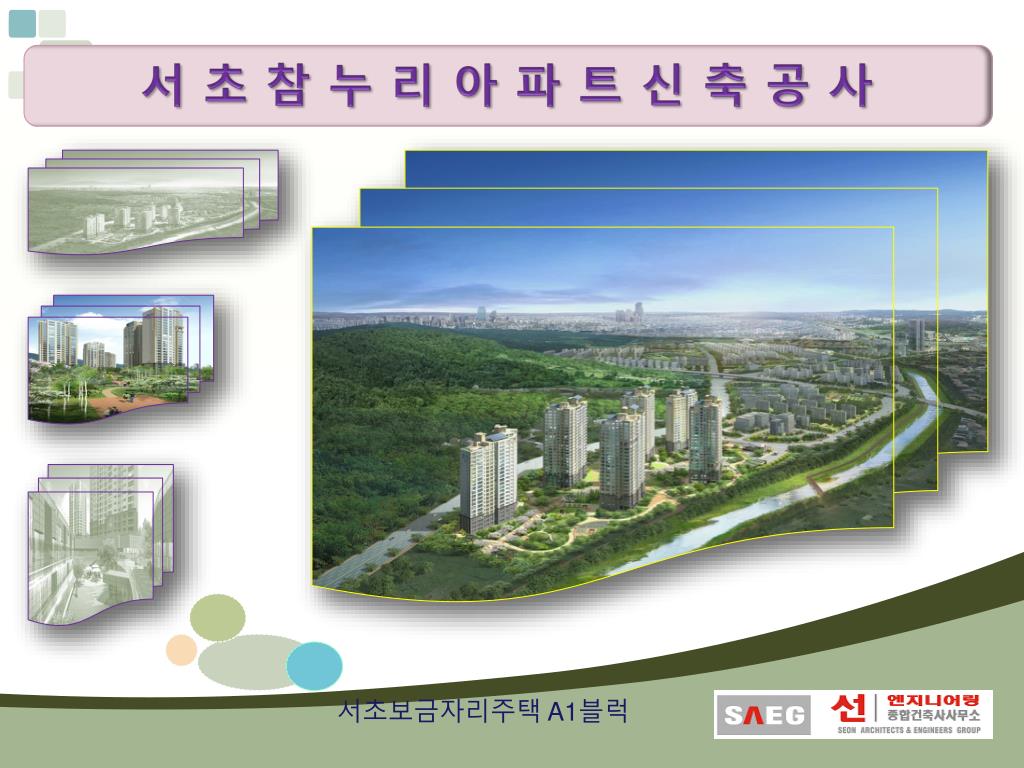

  1. 서 초 참 누 리 아 파 트 신 축 공 사 서초보금자리주택 A1블럭

  2. 목 차 • 공사사업개요 • 감리용역개요 • 감리배치현황 • 현장위치도 • 단지조감도 • 단지배치도 • 단위세대평면도 101 M2[A-1 TYPE] • 단위세대평면도 118M2[B-1 TYPE] • 단위세대평면도 134M2[A TYPE] • 특화사항 • 공사현황 • 전체공정표 • 공사사진(분기별, 분야별) • 기타(감리단 근무현황) 서초보금자리주택 A1블럭

  3. 공 사 사 업 개 요 서울서초보금자리주택지구 A1BL 참누리아파트 신축공사 공 사 명 39,720.00 M2 (평수 : 12,015.30평) 대지 면적 4,983.1431 M2 (건폐율 : 12.55%) 건축 면적 77,445.3979 M2(용적율: 149.98%) 용적연면적 117,747.4583 M2 연 면 적 구조/층수 구조 : 철근콘크리트(무량판) / 층수 : 지하 2층, 지상 22 ~25층(최고높이 : 75.75M) 주차 대수 지하 : 1,098대 , 지상(상가): 4대, 합계 : 1,102대 조경 면적 19,403.25M2 (조경율 : 48.85%) 난방 설비 개별 난방 101TYPE : 325세대, 118TYPE : 171세대, 134TYPE : 43세대 151·152·158·161·165TYPE : 11세대, 총 : 550세대 규 모 서초보금자리주택 A1블럭

  4. 감 리 용 역 개 요 용 역 명 서울서초보금자리주택지구 A1BL 공동주택 건설사업 감리 형태 주택법에 의한 상주 총괄감리 용역 기간 2011. 07. 19 ~ 2013. 12. 04(28.5 개월) 사업 승인 2011. 06. 21(승인번호 : 2011 – 건축과 – 주택건설사업계획승인 -4) 대지 위치 서울시 서초구 우면동 서울서초보금자리주택지구 A1블럭 대지 면적 39,720.00M2 (평수 : 12,015. 30평) 용 도 공동주택 및 부대복리시설 구 조 철근콘크리트(무량판) 규 모 아파트 지상 1층 ~22·25층, 부대복리시설 지하 2층~지상 1층 - 건축 면적 : 4,983.1431㎡ - 동 수 : 아파트 6개동 및 부대복리시설 - 연 면 적 : 117,747.4583㎡ - 세대수: 550세대 서초보금자리주택 A1블럭

  5. 감 리 배 치 현 황 총괄감리원 조 용 현 비상주감리원 ㈜ 선 ENG 신 동 안 ㈜고라E&C 이 강 욱 오 옥 술 태영전기㈜ 건축감리원 기계감리원 토목감리원 전기감리원 소방감리원 권 승 찬 김 보 성 연 병 흠 홍 천 희 엄 종 헌 유 양 근 박 욱 재 유 원 석 서초보금자리주택 A1블럭

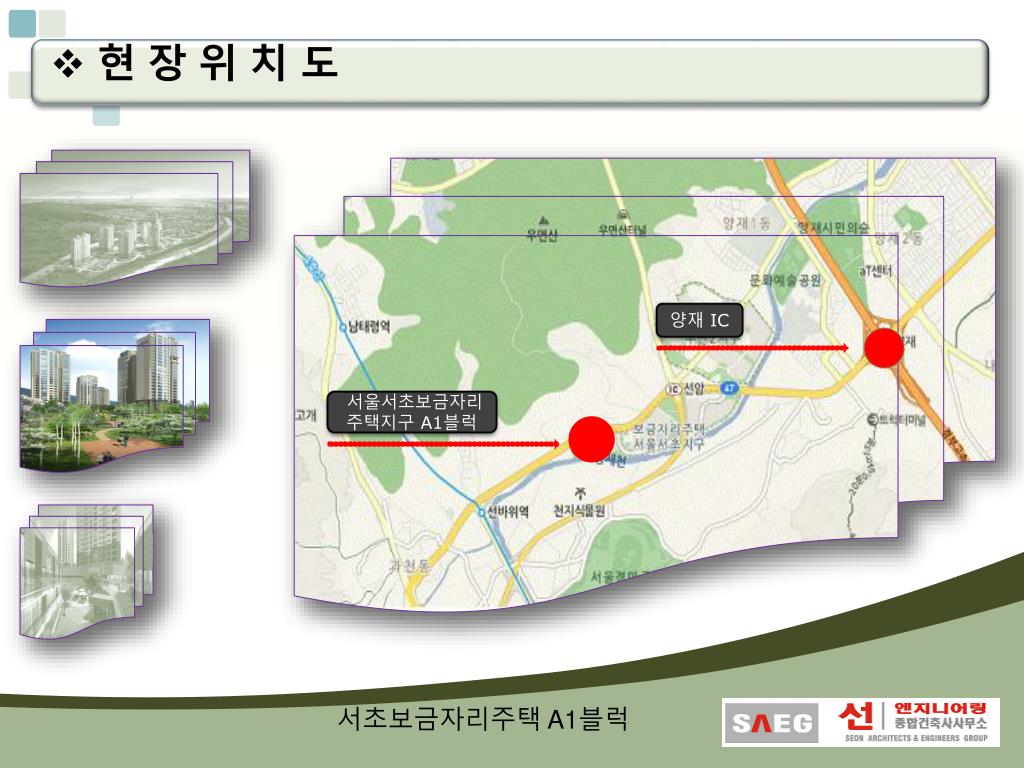

  6. 현 장 위 치 도 양재 IC 서울서초보금자리 주택지구 A1블럭 서초보금자리주택 A1블럭

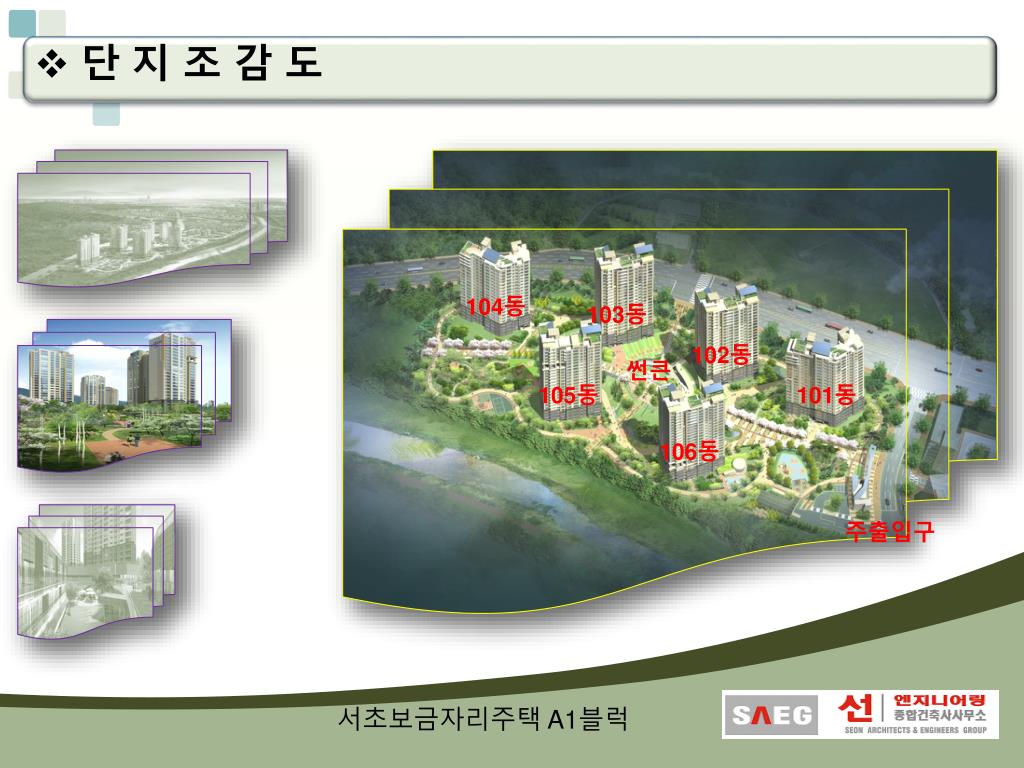

  7. 단 지 조 감 도 101 동 102 동 103 동 104동 103동 102동 썬큰 썬 큰 105동 101동 106동 106 동 주출입구 105 동 서초보금자리주택 A1블럭

  8. 단 지 배 치 도 102동 101동 103동 썬 큰 104동 105동 106동 주출입구 서초보금자리주택 A1블럭

  9. 거 실 23.41 침 실2 10.73 14.57 14.43 침 실3 침 실1 주방/식당 14.32 6.37 스레스룸 현 관 욕 실2 4.30 4.16 서비스 면적 25.18 101.05 계 • 단 위 세 대 평 면 도 101M2[A-1 TYPE] 거 실 전 경 주 방/식 당 욕 실 1 4.45 복 도 4.30 현 관 정 경 침 실 1 부 부 욕 실 서초보금자리주택 A1블럭

  10. 거 실 28.11 침 실2 11.32 19.21 11.01 침 실3 침 실1 주방/식당 13.42 4.81 스레스룸 현 관 욕 실2 5.23 5.03 서비스 면적 29.50 118.13 계 • 단 위 세 대 평 면 도 118M2 [B-1 TYPE] 거 실 전 경 주 방/식 당 욕 실 1 4.04 복 도 6.22 침 실4 9.72 침 실 1 부 부 욕 실 현 관 전 경 서초보금자리주택 A1블럭

  11. 거 실 31.36 침 실2 11.68 21.81 12.45 침 실3 침 실1 주방/식당 16.19 7.32 스레스룸 현 관 욕 실2 5.27 6.71 서비스 면적 29.67 134.02 계 • 단 위 세 대 평 면 도 134M2 [A TYPE] 거 실 전 경 주 방/식 당 욕 실 1 4.04 복 도 6.63 침 실4 10.56 침 실 1 부 부 욕 실 현 관 전 경 서초보금자리주택 A1블럭

  12. 특 화 사 항 특 화 내 용 공 종 세부공정 건 축 광덕트 지하주차장용 자연채광 시스템 적용 : 공용부분 전기요금 절약 건 축 공중정원 105동 및 106동 1세대 2개층을 공중정원으로 조성함 건 축 기능성페인트 전 세대 친환경 무기질도료 적용 : 탈취, 유해물질 흡착, 습도조절 설 비 지열냉난방 지열을 이용한 주민공동시설 냉·난방 시스템 구성 설 비 음식물처리 세대 주방에서 음식물 쓰레기를 처리 할 수 있는 시스템 구성 청소시 호스를 벽에 꽂아 사용하도록 시스템 반영 설 비 진공청소 전 기 대기전력차단 대기전력 자동차단 시스템 적용 : 미세 누수전력 자동차단 공용부위 보안등의 전력을 공급하여 공용부분 전기요금 절약 전 기 태양광발전 각 동별옥상층새덤식재로옥상층 녹화화 조 경 옥상층 녹화 서초보금자리주택 A1블럭

  13. 공 사 현 황 • 주요공사 • 공사진도율 (2013년 07월 31일 기준) 서초보금자리주택 A1블럭

  14. 2013.10.30 준 공 2012.10.06 APT 15층 골조 2013.03.19 골조 완료 2012.11.22 세대바닥미장 1차 2013.06.21 세대바닥미장 3차 2013.09.30 부대토목완료 2013.09.30 수장 및 마감 완료 2011.11.30 토공사 완료 2011.07.19 착 공 • 전 체 공 정 표 기준일 : 2013. 07. 31 서초보금자리주택 A1블럭

  15. 공 사 사 진 - 분기별 전경 2011년 3/4분기(착공 전 /07월말) 전경 서초보금자리주택 A1블럭

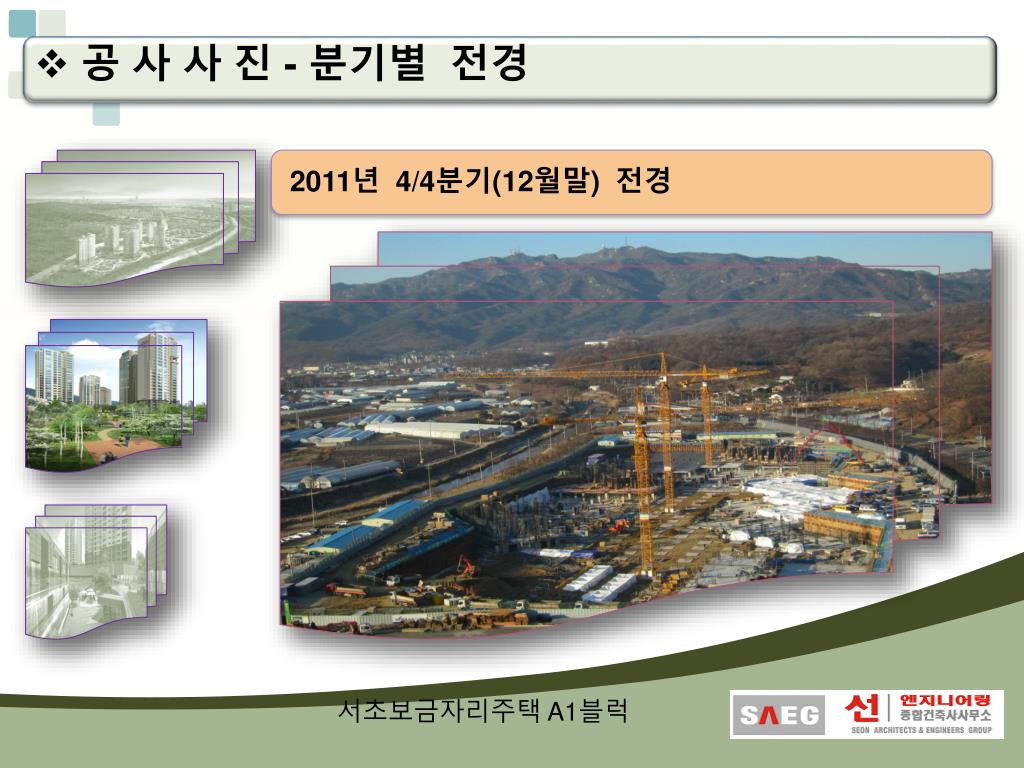

  16. 공 사 사 진 - 분기별 전경 2011년 4/4분기(12월말) 전경 서초보금자리주택 A1블럭

  17. 공 사 사 진 – 분기별 전경 2012년 1/4분기(03월말) 전경 서초보금자리주택 A1블럭

  18. 공 사 사 진 – 분기별 전경 2012년 2/4분기(06월말) 전경 서초보금자리주택 A1블럭

  19. 공 사 사 진 – 분기별 전경 2012년 3/4분기(09월말) 전경 서초보금자리주택 A1블럭

  20. 공 사 사 진 – 분기별 전경 2012년 4/4분기(12월말) 전경 서초보금자리주택 A1블럭

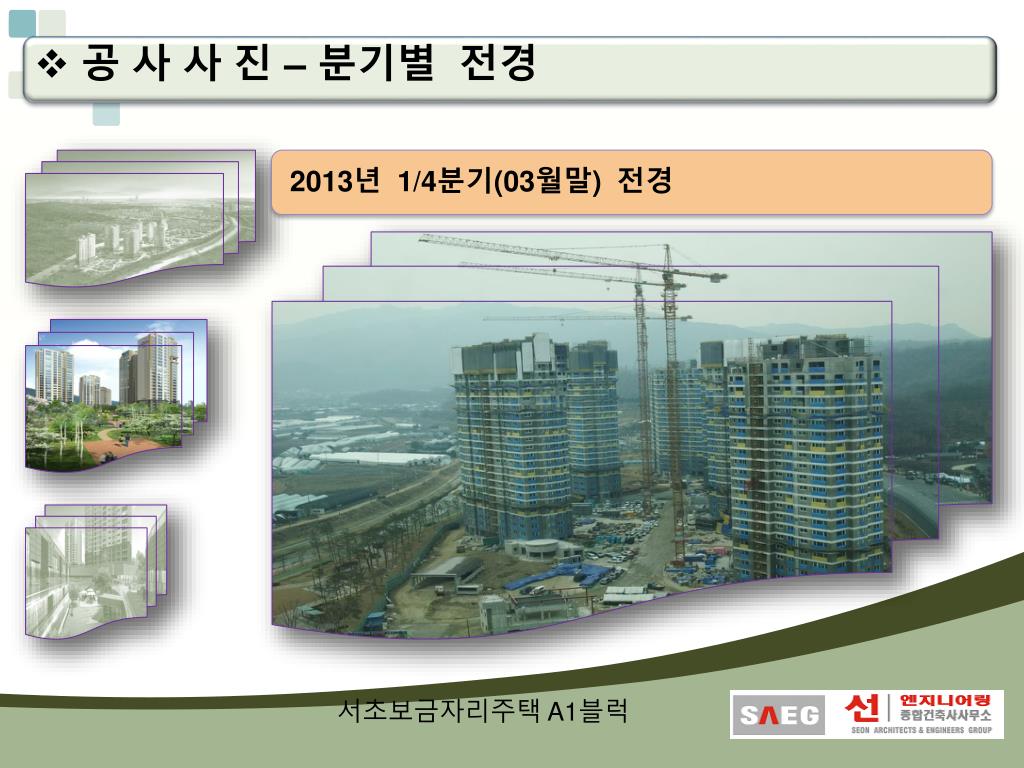

  21. 공 사 사 진 – 분기별 전경 2013년 1/4분기(03월말) 전경 서초보금자리주택 A1블럭

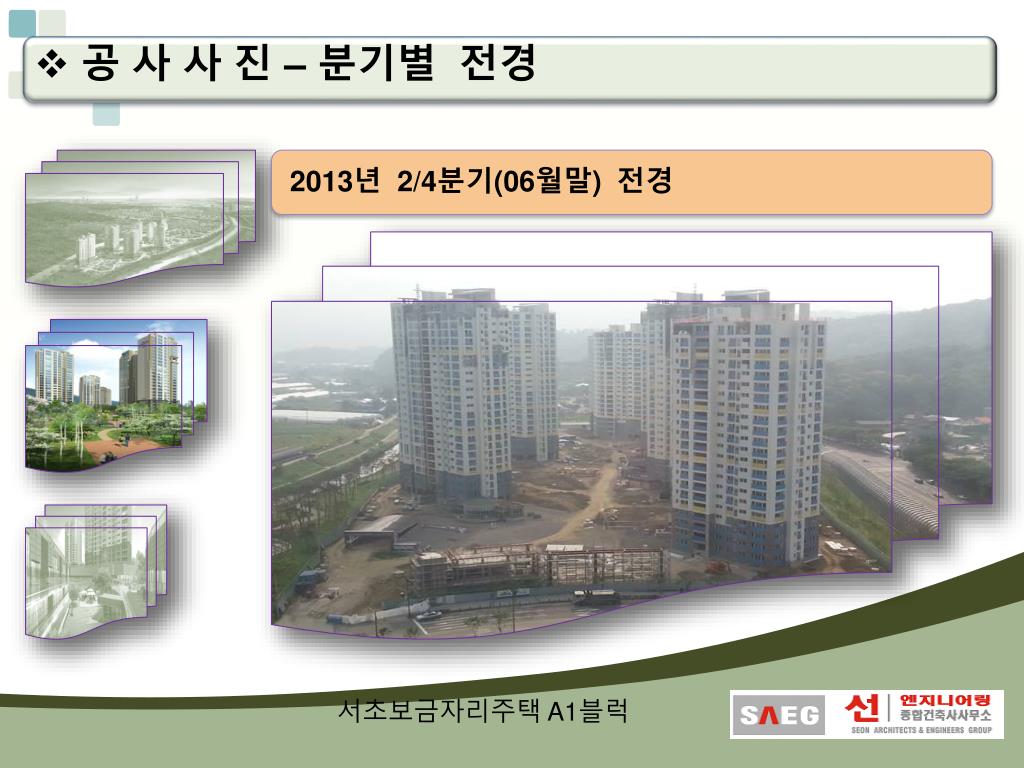

  22. 공 사 사 진 – 분기별 전경 2013년 2/4분기(06월말) 전경 서초보금자리주택 A1블럭

  23. 공 사 사 진 - 분야별 - 공통 - 1 당현장2013년 07월말 전경 서초보금자리주택 A1블럭

  24. 공 사 사 진 - 분야별 - 건축 - 1 썬큰 가든 벽천 석공사 서초보금자리주택 A1블럭

  25. 공 사 사 진 - 분야별 - 건축 - 2 주방 가구(싱크대 및 음식물 처리기) 서초보금자리주택 A1블럭

  26. 공 사 사 진 - 분야별 - 건축 - 3 거실 아트월 서초보금자리주택 A1블럭

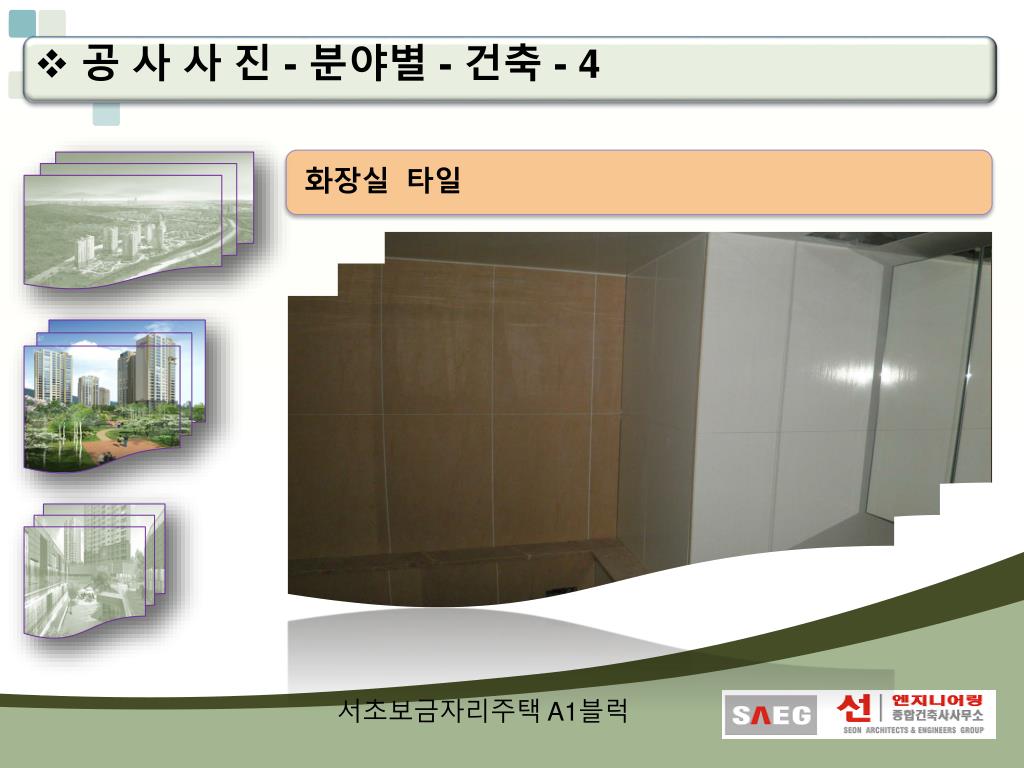

  27. 공 사 사 진 - 분야별 - 건축 - 4 화장실 타일 서초보금자리주택 A1블럭

  28. 공 사 사 진 - 분야별 - 건축 - 5 거실 천정 서초보금자리주택 A1블럭

  29. 공 사 사 진 - 분야별 - 기계 - 1 음식물 처리 시스템 기계실 서초보금자리주택 A1블럭

  30. 공 사 사 진 - 분야별 - 토목 - 1 우수 관로 서초보금자리주택 A1블럭

  31. 공 사 사 진 - 분야별 - 조경 - 1 외곽 경계 조경석 서초보금자리주택 A1블럭

  32. 공 사 사 진 - 분야별 - 소방 - 1 주차장 지하 스프링클러 서초보금자리주택 A1블럭

  33. 공 사 사 진 - 분야별 -전기 - 1 전기실 수·배전반 서초보금자리주택 A1블럭

  34. 기 타(감리단 근무 현 황) - 1 ㈜선엔지니어링종합건축사사무소- 건축 ▶ 감리 업무 총괄 ★ 꼼꼼하고 철저한 감리업무 ★ 전체 감리원에 대한 세심한 배려… 총괄 조 용 현 ▶ 공무 / 시공 / 품질 관리 ★ 우리 현장의 대들보 ★ 챙기느라 고생이 많음… 건축 유 양 근 ▶ 건축 시공 관리 ★ 삭막한 분위기 쇄신… ★ 잔잔한 음악으로… 건축 권 승 찬 서초보금자리주택 A1블럭

  35. 기 타(감리단 근무 현 황) - 2 ㈜선엔지니어링종합건축사사무소– 토목·조경·기계 ▶ 토목(부대토목) 시공 관리 ★ 어라~ 당황 하셨어요! 토목 박 욱 재 ▶ 토목(조경) 시공 관리 ★ 늘푸른 소나무처럼~ 토목 유 원 석 ▶ 기계 설비 시공 관리 ★ 궂은 일에 앞장서서… ★ 맥가이버 맨 기계 김 보 성 서초보금자리주택 A1블럭

  36. 기 타(감리단 근무 현 황) - 3 ㈜고라이엔씨건축사사무소 ▶ 전기 설비 시공 관리 ★ 사무실 근무 분위기 및 업무 협조 전기 홍 천 희 태영전기㈜ 소방 엄 종 헌 ▶ 소방 설비 시공 관리 ★ 한방의 유머와 업무 협조 서초보금자리주택 A1블럭

  37. 기 타 (감리단 및 현장 활동 소개) - 4 감 리 단 구 성 원 현 황 판 격(2, 4)주 화요일 공정 회의 실시 매월 4일 안전·환경 합동 점검 실시 서초보금자리주택 A1블럭
