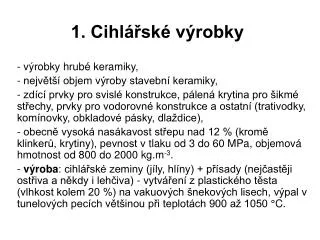

  1. 1. Cihlářské výrobky výrobky hrubé keramiky, největší objem výroby stavební keramiky, zdící prvky pro svislé konstrukce, pálená krytina pro šikmé střechy, prvky pro vodorovné konstrukce a ostatní (trativodky, komínovky, obkladové pásky, dlaždice), obecně vysoká nasákavost střepu nad 12 % (kromě klinkerů, krytiny), pevnost v tlaku od 3 do 60 MPa, objemová hmotnost od 800 do 2000 kg.m-3. - výroba: cihlářské zeminy (jíly, hlíny) + přísady (nejčastěji ostřiva a někdy i lehčiva) - vytváření z plastického těsta (vlhkost kolem 20 %) na vakuových šnekových lisech, výpal v tunelových pecích většinou při teplotách 900 až 1050 °C.

  2. 1.1. Zdící prvky (prvky pro svislé konstrukce) • vnější nosné obvodové zdivo, • nosné zdivo, • nenosné (výplňové) zdivo a • režné (lícové) zdivo.

  3. 1.1.1. Zdící prvky pro vnější nosné obvodové zdivo • Nosná + tepelně-izolační funkce, jinak nutné sendvičové zdivo, • Tvarovky typu „THERM“ – objemová hmotnost kolem 800 kg.m-3, • Rozměry - 4x4 ks na 1 m2 zdiva, • Pero + drážka – nemaltují se styčné spáry, • Nově – STI, Si („super tepelně izolační“), broušené cihly • doplňky

  4. 1.1.1. Zdící prvky pro vnější nosné obvodové zdivo 1) Požadovaná normová hodnota je U = 0,38 W.m-2.K-1 2) Hodnoty pro zdivo vyzděné na tepelně-izolační maltu a omítnuto tepelně izolační jádrovou omítkou.

  5. 1.1.1. Zdící prvky pro vnější nosné obvodové zdivo STI P+D

  6. 1.1.2. Zdící prvky pro nosné zdivo Nemusejí splňovat tepelně-izolační požadavky. • Plná cihla - český formát29014065 mm nebo německý 24011571 mm - pevnost v tlaku: P6 až P25. Průměrná objemová hmotnost se pohybuje mezi 1600 - 1900 kg.m-3. Mohou být vylehčeny otvory do 15 % průřezu. Minimální nasákavost 10 %. P25 mrazuvzdornost M25. • Tvarovky pro nosné zdivo - děrované s objemovou hmotností 850 až 1450 kg.m-3 a pevností v tlaku od 10 - 25 MPa v závislosti na objemové hmotnosti. Jako THERM s nižším podílem lehčení děrováním, nemají lehčený střep, tl. do 300 mm. • AKU cihly - vysoká objemová hmotnost  vynikající akustické (vysoká vzduchová neprůzvučnost) a tepelně akumulační vlastnosti. (příčky).

  7. 1.1.3. Zdící prvky pro nenosné zdivo a) Nenosné zdivo = příčky, výplňové zdivo (s funkcí pouze např. tepelně-izolační, akustickou) a funkcí ochrannou, resp. okrasnou (např. lícové zdivo). Děrované cihly • Příčkovky svisle děrované (typu THERM – označují se CD P+D) -objemová hmotnost kolem 1000 kg.m-3, pevnost v tlaku 8 – 10 MPa při děrování asi 45 %. Nejčastěji tloušťky 65 a 115 mm (bez omítek) - rozměr např. 115x497x238 mm nebo 65x372x238 mm, styčné spáry jsou tvořeny systémem pero-drážka. • Příčkovky podélně děrované –dvouděrové (Pk-CD2) nebo tříděrové (Pk-CD3), méně již se čtyřmi, šesti nebo devíti podélnými děrami. příčkovka svisle děrovaná příčkovka podélně děrovaná

  8. 1.1.3. Zdící prvky pro nenosné zdivo Cihly pro režné (lícové) zdivo • plné (vylehčení otvory do 15 %) a příčně děrované (vylehčení otvory 25 – 50 %) cihly s pevností P10 až P40, • musí vykazovat mrazuvzdornost M25 a M50 cyklů. • Nežádoucí jsou výkvěty a projevy cicváru – odprýskávání. • Lícové plochy se někdy engobují nebo glazují a upravují rustikováním, drásáním, pískováním, falešnými spárami apod. • cihly klinker (český název zvonivka se nevžil). Mrazuvzdornost min. 50 cyklů. Nasákavost max. 6 – 8 %, pevnost v tlaku min. 60 MPa, objemová hmotnost 1800 – 2200 kg.m-3.

  9. 1.2. Pálené cihlářské prvky pro vodorovné (stropní) konstrukce • stropní desky, např. desky HURDIS s patkami, • stropní vložky pro skládané stropy např. typu MIAKO • prvky pro prefabrikované keramické překlady a nosníky, • keramické dílce pro stropní konstrukce, např. ARMO.

  10. 1.2.1. Trámečkové stropní konstrukce • Desky HURDIS = podélně děrované cihelné desky - s kolmými (typ I) nebo šikmými (typ II) čely - délka nejčastěji 1080 mm a 1180 mm, šířka 250 mm, výška 80 mm, zkosení šikmých čel u typu II je 60°. CSD HURDIS II 1200 – stropní deska HURDIS se šikmým čelem délky 1180 mm. kolmé čelo - uložit jen na dolní příruby ocelových nosníků, šikmé čelo - uložit mezi prefabrikované keramické nosníky (HF), mezi železobetonové předpínané nosníky (HATTRICK) nebo do cihelných patek nasazených na dolní přírubu ocelových nosníků.

  11. 1.2.1. Trámečkové stropní konstrukce • Stropní vložky MIAKO - délka 250 mm, šířka 525 a 400 mm, výška 150, 190 a 230 mm a výška ozubu je 65 mm. Na nosníky typu KPZT nebo KT-CH . • Keramické nosníky z tvarovek ve tvaru U 16060 mm a délky 250 mm vložením ocelové výztuže (žebříčku) a zabetonováním betonem C 25/30. Vyrábí se délky 1750 až 8250 mm. • Podobně se vyrábějí i překlady, ale bez vystupující výztuže. Z pálených keramických tvarovek ve tvaru U. Šířka 115 a 145 mm, výšku 71 mm a délky 750 až 3000 mm.

  12. 1.3. Pálená střešní krytina • tažená na vakuovém šnekovém lisu - většinou o bobrovky s různým zakončením o rozměrech 380  180 mm bez drážek. Bezpečný sklon střechy pro bobrovky s krytím podle obr. je 30 °.

  13. 1.3. Pálená střešní krytina • Ražená - podélné i příčné drážky pro snížení rizika průtoku vody ve spoji tašek. Různé tvary s krycí délkou 290 - 390 mm a šířkou 200 - 230 mm a hmotnosti od 2,7 do 3,7 kg - bezpečný sklon střechy pro každý konkrétní typ krytiny (např. Francouzská, Varia apod.) a těsností podstřeší (při použití vodonepropustné fólie se požadavek na minimální sklon střechy snižuje). • Různé velikosti - číslo za názvem tašky. Např. Francouzská 12 (14) – ražená taška s potřebou 12 (14 – menší formát) kusů na 1 m2 střechy. 1 – drážka pro uchycovací sponu, 2 – dvojitá drážka, 3 – odvod vody na plochu střešního pláště, 4 – odvod zkondenzované vody, 5 – úplné krytí tašek, 6 – dvojitá příčná drážka, 7 – rohové ukončení, 8 – průběžná vnější vlna působící vlivem světla a stínu plasticky, 9 – trojité překrytí, ulehčující pokrývání

  14. 2. Keramické obkladové prvky = tenkostěnné výrobky používané pro dlažby (dlaždice), obklady stěn a fasád (obkládačky), které mohou být glazované nebo neglazované. • Keramická dlaždicemusí být navícodolná zejména proti mechanickému namáhání, případně i mrazu. • Keramická obkládačka= obecně každý prvek sloužící k obkladům stěn. Nejčastěji se rozumí obkládačka pórovinová = plochý, tenkostěnný a glazovaný keramický obkladový prvek (výrobek) s nasákavostí nad 10 %, jehož charakter, zejména nižší pevnost a minimální mrazuvzdornost ho předurčuje výhradně k obkladům stěn nevystavených povětrnostním vlivům.

  15. 2.1. Keramické obkladové prvky - dělení • Dělení: podle nasákavosti (třídy I, II, III) a způsobu výroby (třídy A, B)

  16. Způsoby výroby keramických obkladových prvků • Tažené – z plastického těsta na šnekovém lisu jako cihlářské výrobky = horší (větší) rozměrové tolerance • Lisované – z rozprachového granulátu o vlhkosti kolem 7 %, lisování do forem tlaky 25 – 45 MPa = lepší (menší) rozměrové tolerance

  17. 2.3. Vlastnosti keramických obkladových prvků

  18. N2 = W = 297 J = 3 M 10x10 M 30x30 J = 3 N2 = W = 97 N1 = 100 N1 = 300 2.3.1. Označování a rozměry KOP • Příklad označení: BIa M 25 cm x 12,5 cm (W 240 mm x 115 mm x 10 mm) GL Rozměry KOP – jmenovitý modulový N1 =W+J, jmenovitý nemodulový N2=W, deklarovaný W, šířka spáry J

  19. 2.3.2. Obrusnost • Schopnost neglazovaného KOP odolávat abrazivním účinkům. • Stanovuje se objem obroušeného střepu při zkoušce v mm3 • Obytné místnosti max. 540 mm3 x restaurace max. 345 mm3

  20. 2.3.3. Otěruvzdornost • Schopnost glazovaných KOP odolávat abrazivním účinkům • Hodnota odolnosti proti otěru – stupeň PEI – škála 1 (nejhorší) až 5 (nejlepší) • Doporučení: PEI 1-3 do interiérů, kde není možnost působení abraze, PEI 4-5 bez většího omezení

  21. 2.3.4. Protiskluznost - dlaždice • povrch s výstupky po celé ploše. U neglazovaných vysoce slinutých prvků s velmi obrusností nebo u glazovaných dlaždic, kde se chodí bosou nohou. • povrch je tvořen např. jehlánky při užití na čelní stěny bazénů sloužící pro obrátky plavců bez požadavku na otěruvzdornost • na nášlapném okraji dlažebního prvku přímkové výstupky či rýhy – tzv. schodovka -splnění požadavku na součinitel smykového tření na okraji schodů • některé dlaždice (např. kameninové tažené) díky složení surovinové směsi a způsobu výroby zdrsněný hrubozrnný povrch. Některé povrchy OP napodobují reliéfní povrchy přírodních materiálů (štípané břidlice apod.) a ty jsou také protiskluzné. Jiné typy dlaždic používají speciální protiskluzné glazury (výhradně pro méně namáhané plochy, resp. plochy, kde se chodí bosou nohou).
