  1. Bimetall Herstellung Versuch Erklärung Nutzen Von nun an bitte mit Mausklick weiter! Bitte den Ton einschalten.

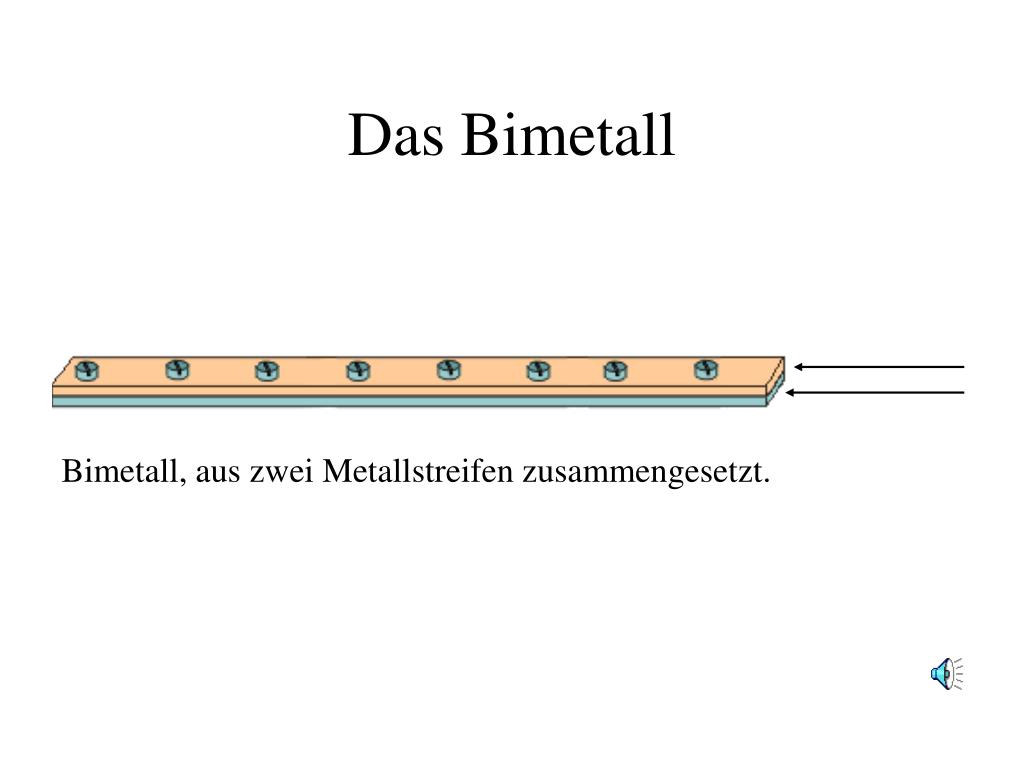

  2. Das Bimetall Bimetall, aus zwei Metallstreifen zusammengesetzt.

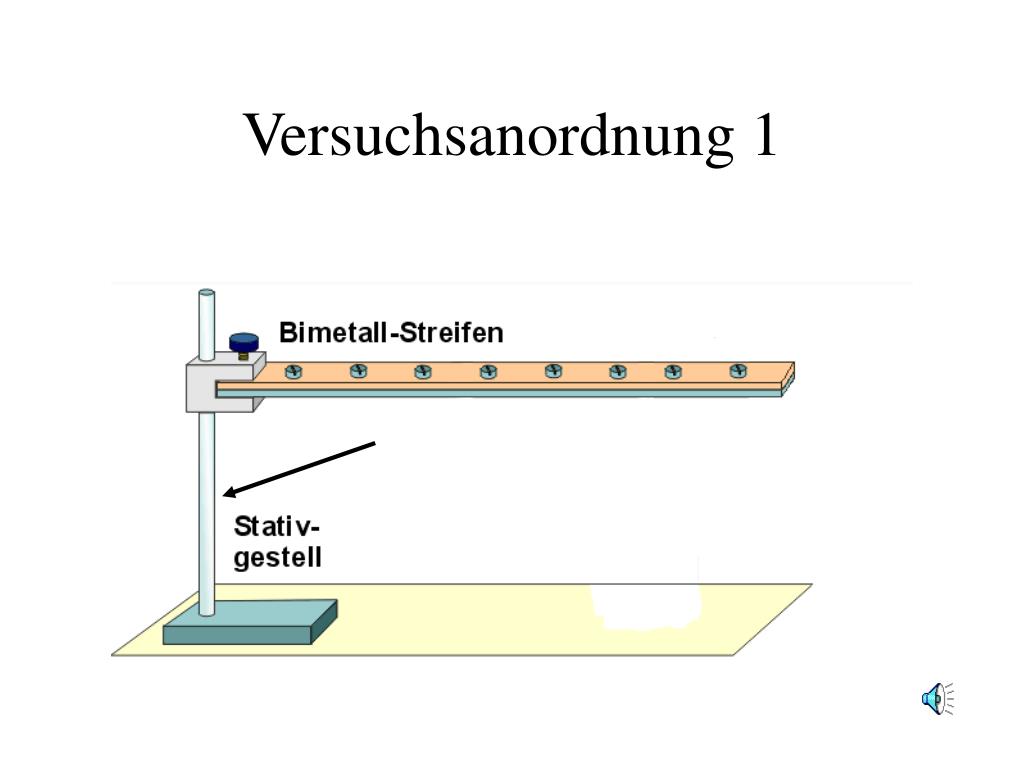

  3. Versuchsanordnung 1

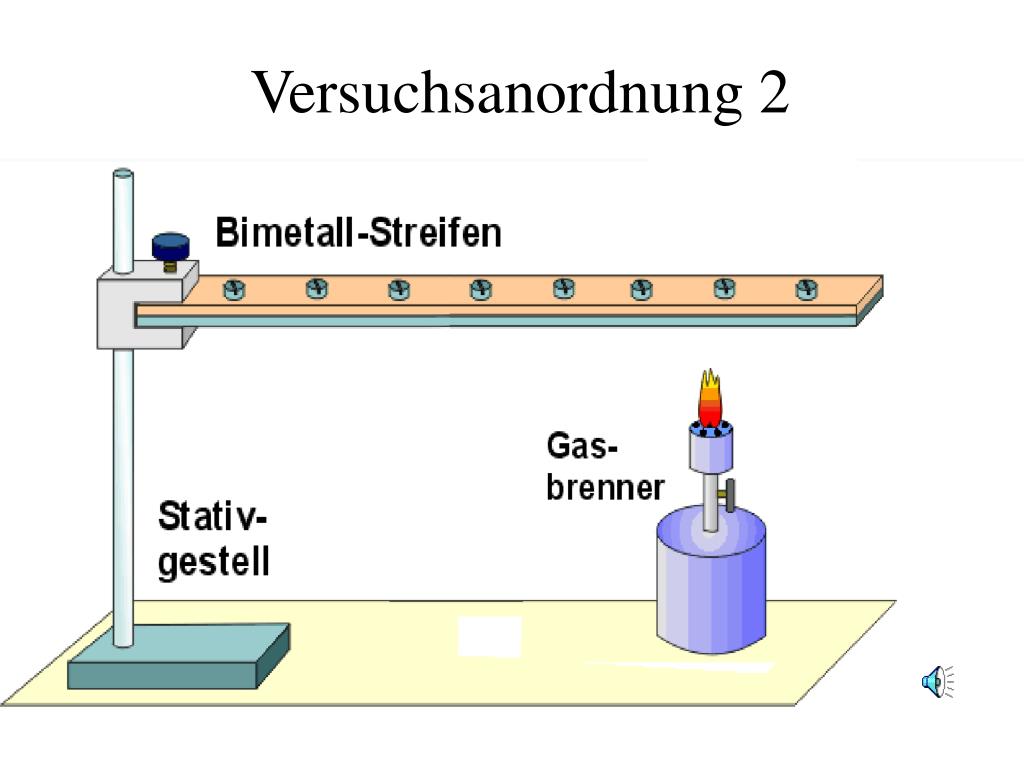

  4. Versuchsanordnung 2

  5. Versuchsdurchführung

  6. Erklärung des Versuchsergebnisses • Die beiden Metalle dehnen sich bei Erwärmung unterschiedlich weit aus. • Man sagt: „Der Ausdehnungskoeffizient ist unterschiedlich groß.“ • Das untere Metall hat einen größeren Ausdehnungskoeffizienten, also biegen sich beide Metalle von der Wärmequelle weg.

  7. Nutzung von Bimetallen 1. Als Beweger für Zeiger Thermometer Amperemeter

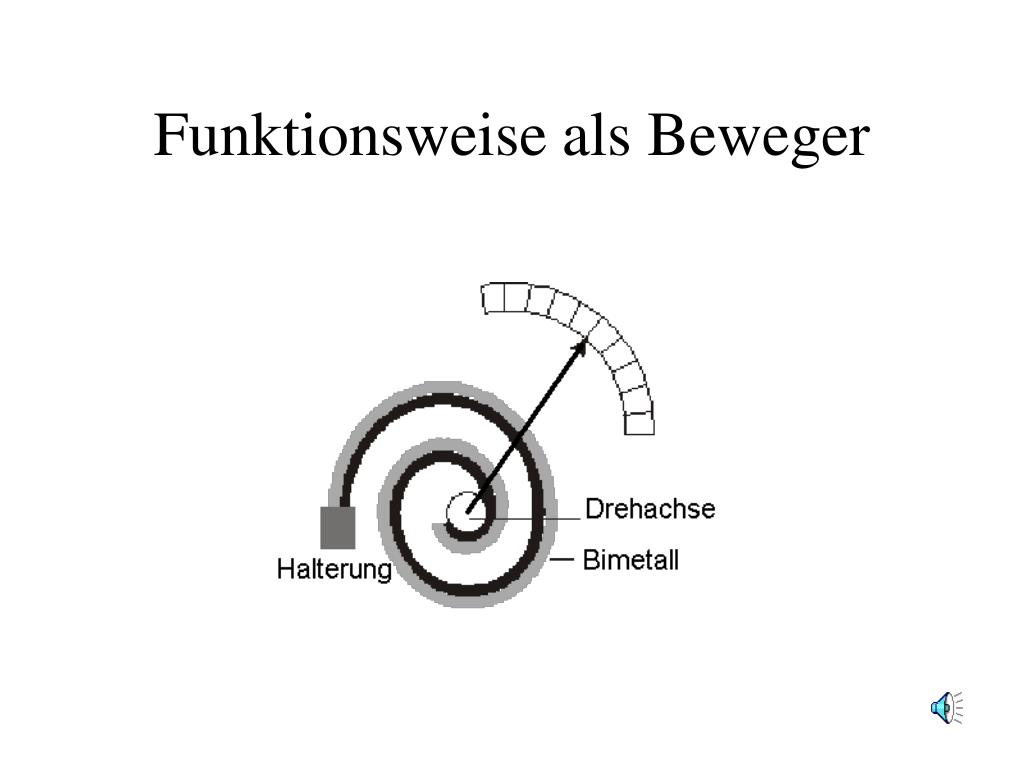

  8. Funktionsweise als Beweger

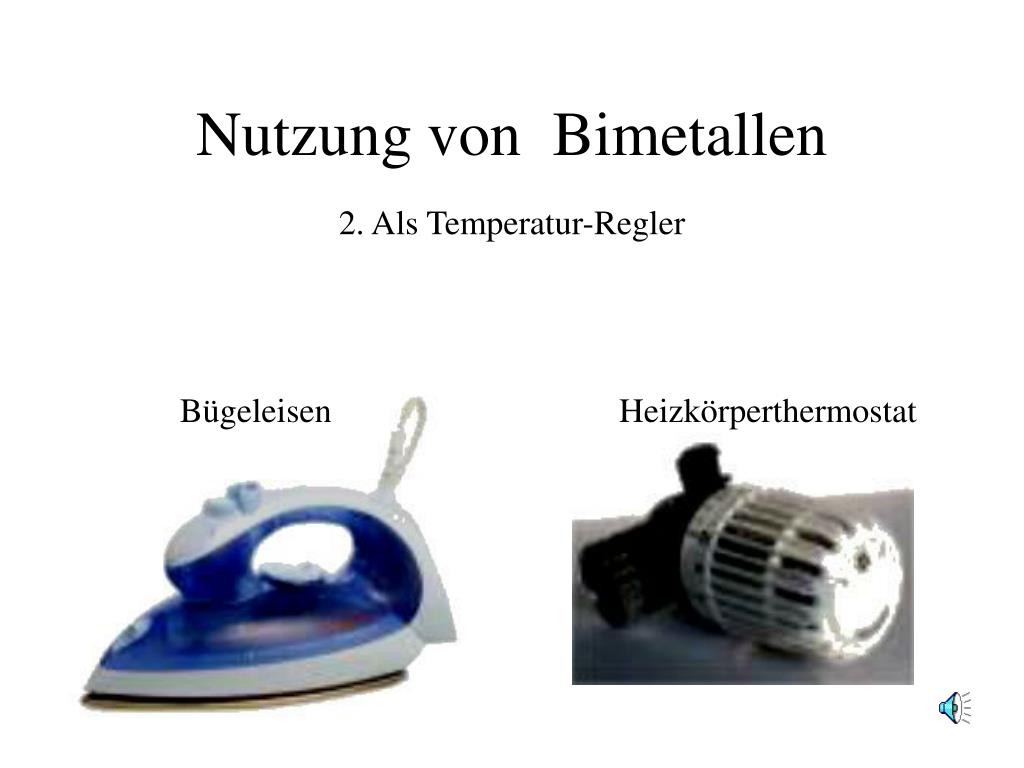

  9. Nutzung von Bimetallen 2. Als Temperatur-Regler Bügeleisen Heizkörperthermostat

  10. Funktionsweise als Temperatur-Regler Wenn die Heizwendel das Bimetall erwärmt, biegt es sich nach unten und der Stromfluss wird unterbrochen. Die Heizwendel erkaltet, das Bimetall biegt sich nach oben, schließt den Stromkreis und der Vorgang beginnt von Neuem. Kontakt öffnet und schließt sich.
