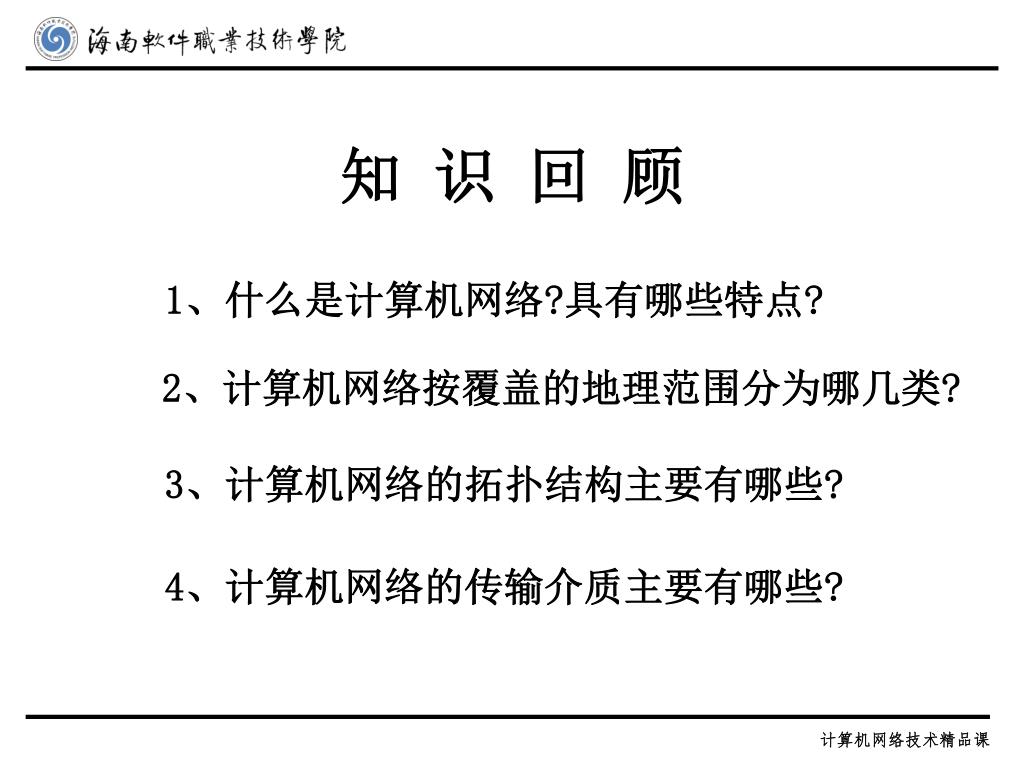

  1. 知 识 回 顾 • 1、什么是计算机网络?具有哪些特点? • 2、计算机网络按覆盖的地理范围分为哪几类? • 3、计算机网络的拓扑结构主要有哪些? • 4、计算机网络的传输介质主要有哪些?

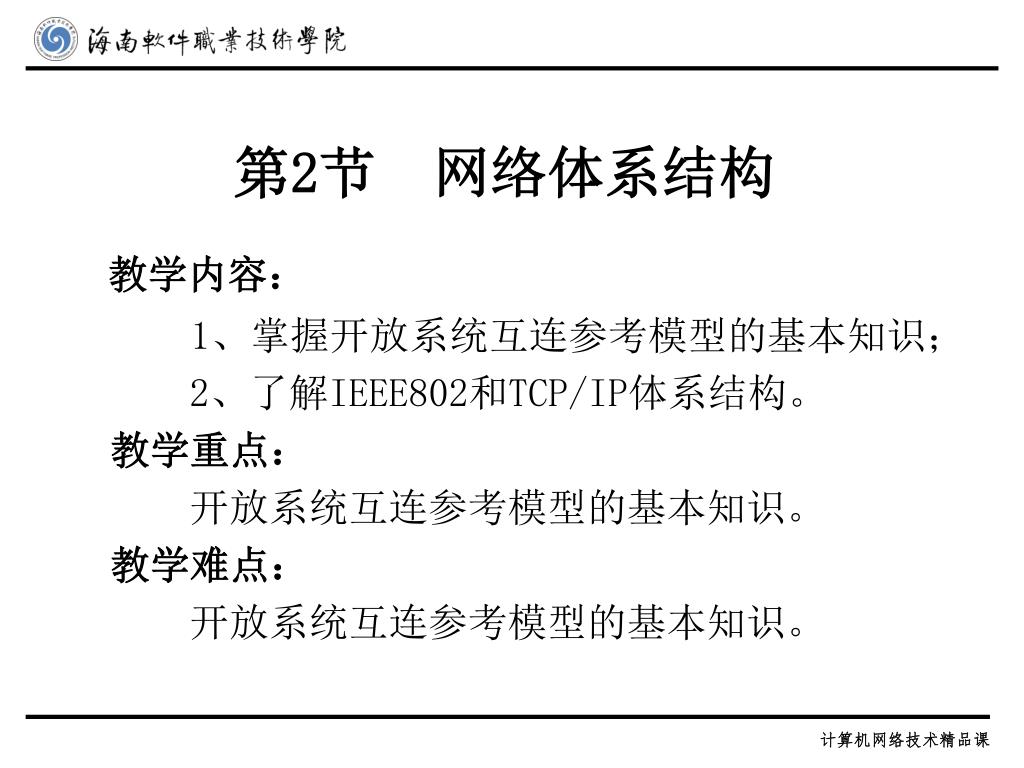

  2. 第2节 网络体系结构 • 教学内容： • 1、掌握开放系统互连参考模型的基本知识； • 2、了解IEEE802和TCP/IP体系结构。 • 教学重点： • 开放系统互连参考模型的基本知识。 • 教学难点： • 开放系统互连参考模型的基本知识。

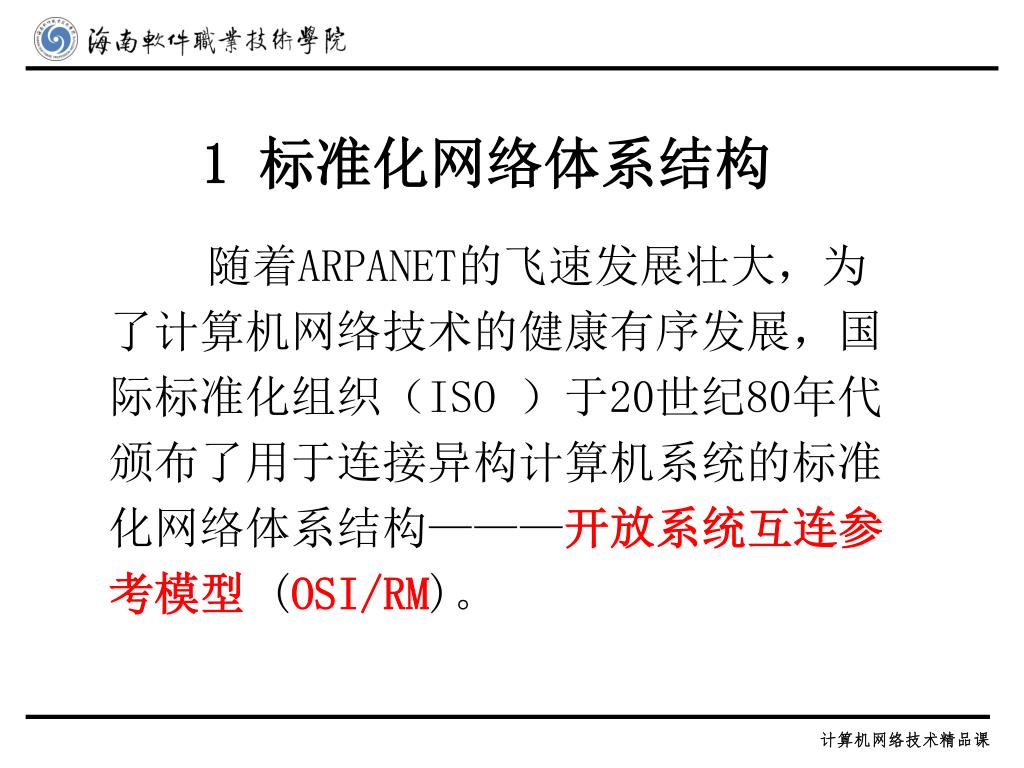

  3. 1 标准化网络体系结构 • 随着ARPANET的飞速发展壮大，为了计算机网络技术的健康有序发展，国际标准化组织（ISO ）于20世纪80年代颁布了用于连接异构计算机系统的标准化网络体系结构———开放系统互连参考模型(OSI/RM)。

  4. 开放系统互连/参考模型（OSI/RM）

  5. OSI/RM各层及其功能 • （1）物理层（Physical layer，PH）：负责透明地传输位流。 • （2）数据链路层（Data Link layer，DL）：在物理层提供服务的基础上，无差错地传输以帧为单位的数据。 • （3）网络层（Network layer，N）：在数据链路层提供服务的基础上，负责网络互连与分组的路由选择、差错控制和拥塞控制。 • （4）传输层（Transport layer，T）：在网络层提供服务的基础上，提供可靠的端到端的服务。 • （5）会话层（Session layer，S）：在传输层提供服务的基础上，负责两个通信进程间的会话管理。 • （6）表示层（Presentation layer，P）：在会话层提供服务的基础上，负责表示语法和传输语法间的转换（数据压缩、数据加密）。 • （7）应用层（Application layer，A）：在表示层提供服务的基础上，向用户提供各种网络应用服务。

  6. 数据封装与传递

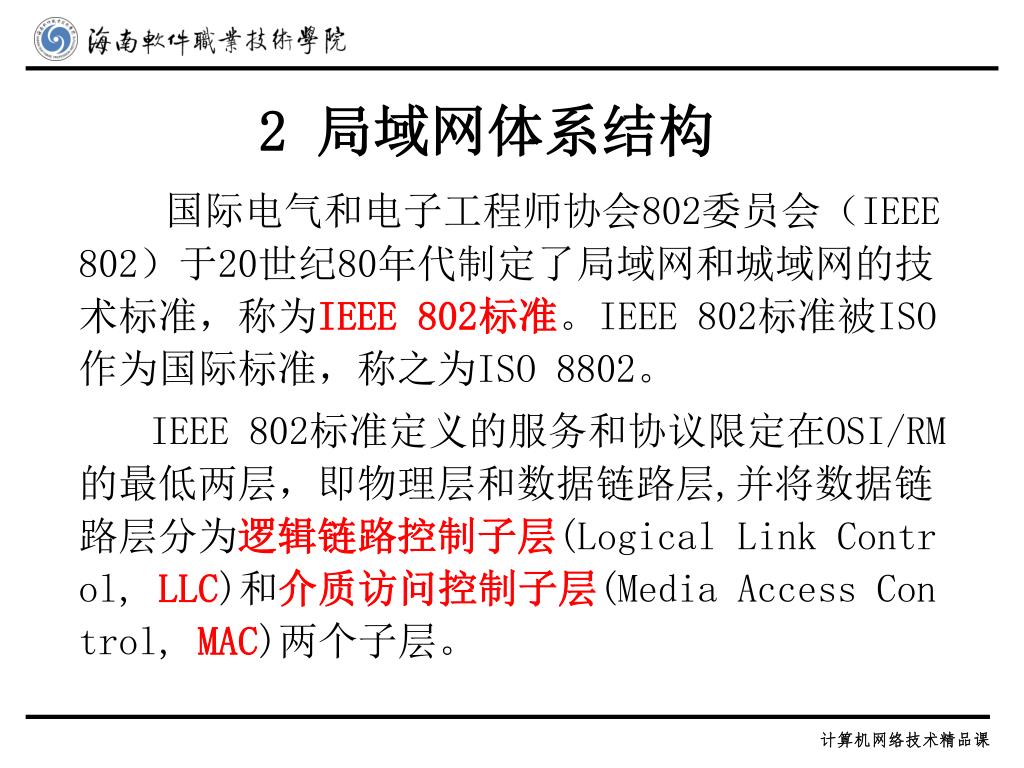

  7. 2 局域网体系结构 • 国际电气和电子工程师协会802委员会（IEEE 802）于20世纪80年代制定了局域网和城域网的技术标准，称为IEEE 802标准。IEEE 802标准被ISO作为国际标准，称之为ISO 8802。 • IEEE 802标准定义的服务和协议限定在OSI/RM的最低两层，即物理层和数据链路层,并将数据链路层分为逻辑链路控制子层(Logical Link Control, LLC)和介质访问控制子层(Media Access Control, MAC)两个子层。

  8. IEEE 802参考模型

  9. IEEE802标准简介 • IEEE802.1体系结构综述，寻址、网间互连和网络管理； • IEEE802.2逻辑链路控制（LLC）协议； • IEEE802.3 CSMA/CD介质访问控制方法和物理层技术规范； • IEEE802.4  令牌总线控制方法和物理层技术规范；   • IEEE802.5令牌环控制方法和物理层技术规范；   • IEEE802.6城域网MAN访问控制方法和物理层技术规范 ；  • IEEE802.7宽带技术；   • IEEE802.8光纤技术；   • IEEE802.9集成数据语音网络控制方法和物理层技术规范；   • IEEE802.10局域网安全性标准；   • IEEE802.11无线局域网标准； • ……

  10. 3 TCP/IP体系结构 • 互联网之所以能够迅速发展，就是因为 TCP/IP 协议能够广泛适应和满足世界范围内数据通信的需要。TCP/IP 协议已被公认为Internet的工业标准或事实标准。 • TCP/IP 协议的特点： • ① 免费开放的协议标准，独立于特定的网络硬件、特定的计算机硬件和特定的操作系统； • ② 统一的网络地址分配方案，每个 TCP/IP 设备在网络中都有一个惟一的网络地址（IP地址）； • ③ 标准化的高层协议，可以提供各种标准化的应用服务。

  11. TCP/IP体系结构与TCP/IP协议族

  12. OSI/RM、IEEE802与TCP/IP体系结构

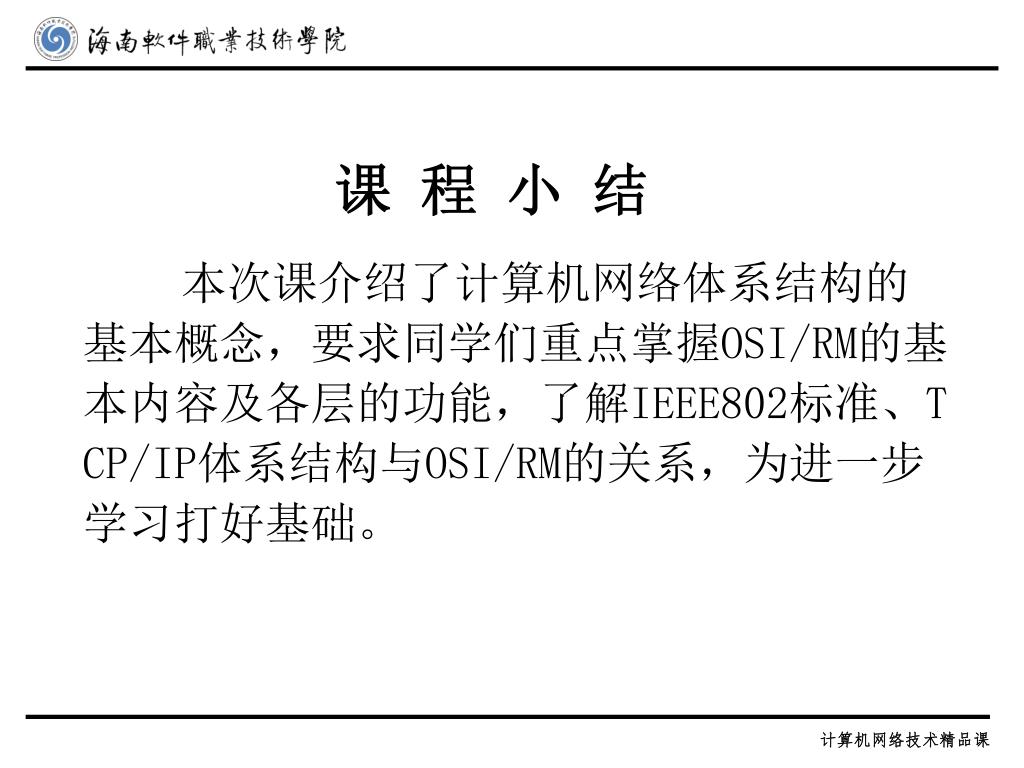

  13. 课 程 小 结 • 本次课介绍了计算机网络体系结构的基本概念，要求同学们重点掌握OSI/RM的基本内容及各层的功能，了解IEEE802标准、TCP/IP体系结构与OSI/RM的关系，为进一步学习打好基础。
