5. Sistemi Trifase

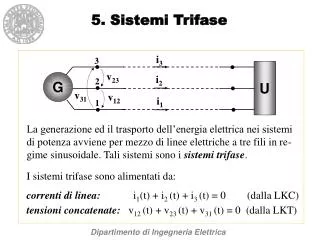

i 3. 3. ·. ·. U. v 23. i 2. G. 2. ·. ·. v 31. v 12. i 1. 1. ·. ·. 5. Sistemi Trifase. La generazione ed il trasporto dell’energia elettrica nei sistemi di potenza avviene per mezzo di linee elettriche a tre fili in re- gime sinusoidale. Tali sistemi sono i sistemi trifase .

anoush
Download Presentation

5. Sistemi Trifase

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

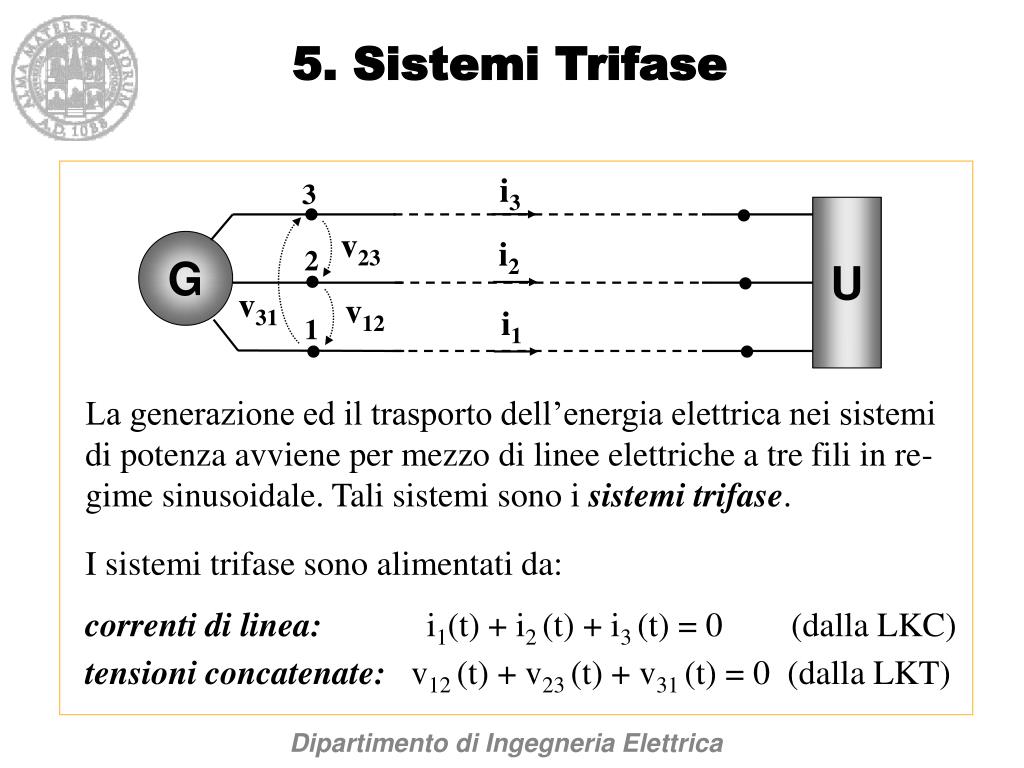

  1. i3 3 · · U v23 i2 G 2 · · v31 v12 i1 1 · · 5. Sistemi Trifase La generazione ed il trasporto dell’energia elettrica nei sistemi di potenza avviene per mezzo di linee elettriche a tre fili in re- gime sinusoidale. Tali sistemi sono i sistemi trifase. I sistemi trifase sono alimentati da: correnti di linea: i1(t) + i2 (t) + i3 (t) = 0 (dalla LKC) tensioni concatenate: v12 (t) + v23 (t) + v31 (t) = 0 (dalla LKT) Dipartimento di Ingegneria Elettrica

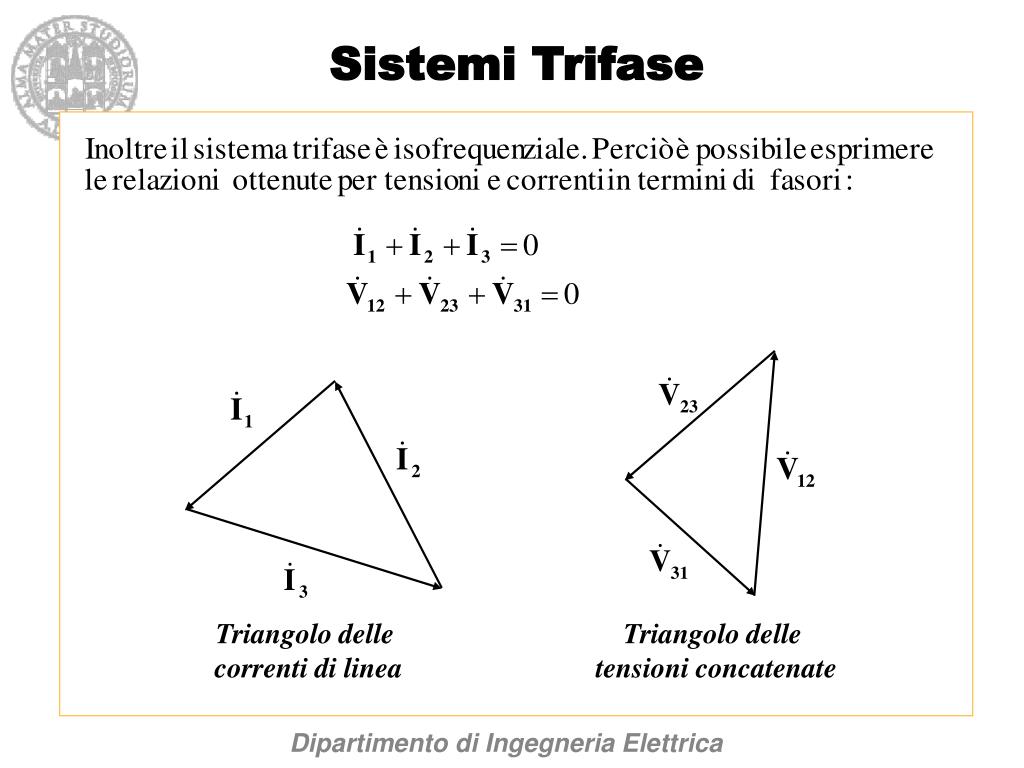

  2. Sistemi Trifase Triangolo delle correnti di linea Triangolo delle tensioni concatenate Dipartimento di Ingegneria Elettrica

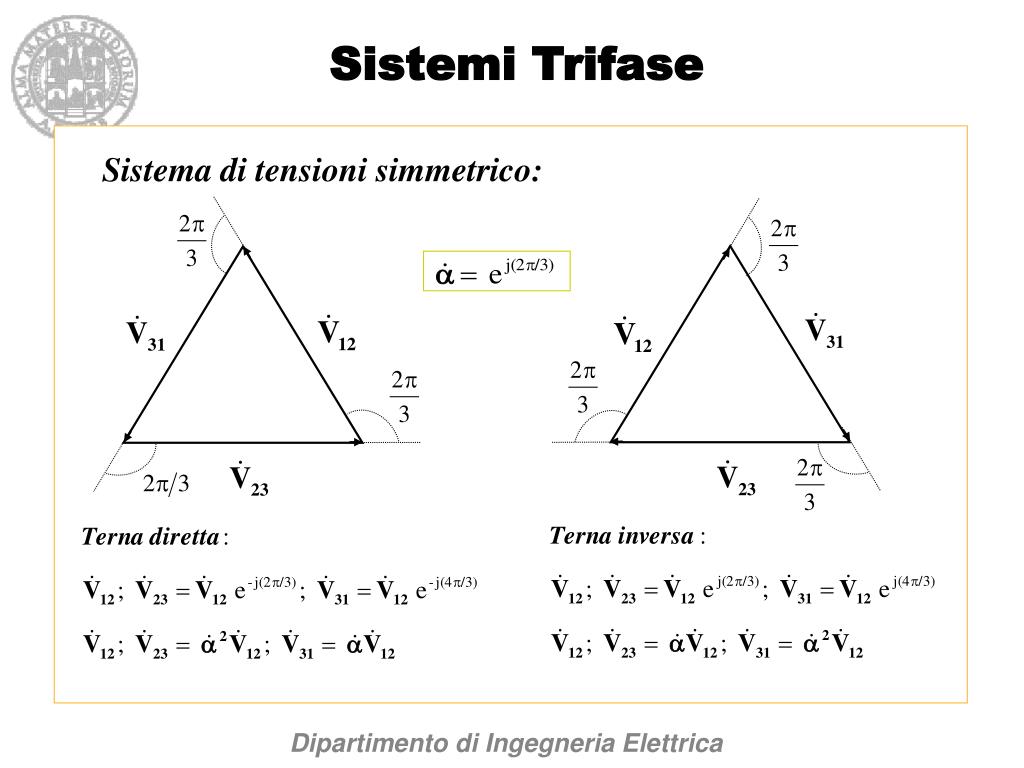

  3. Sistemi Trifase Sistema di tensioni simmetrico: Dipartimento di Ingegneria Elettrica

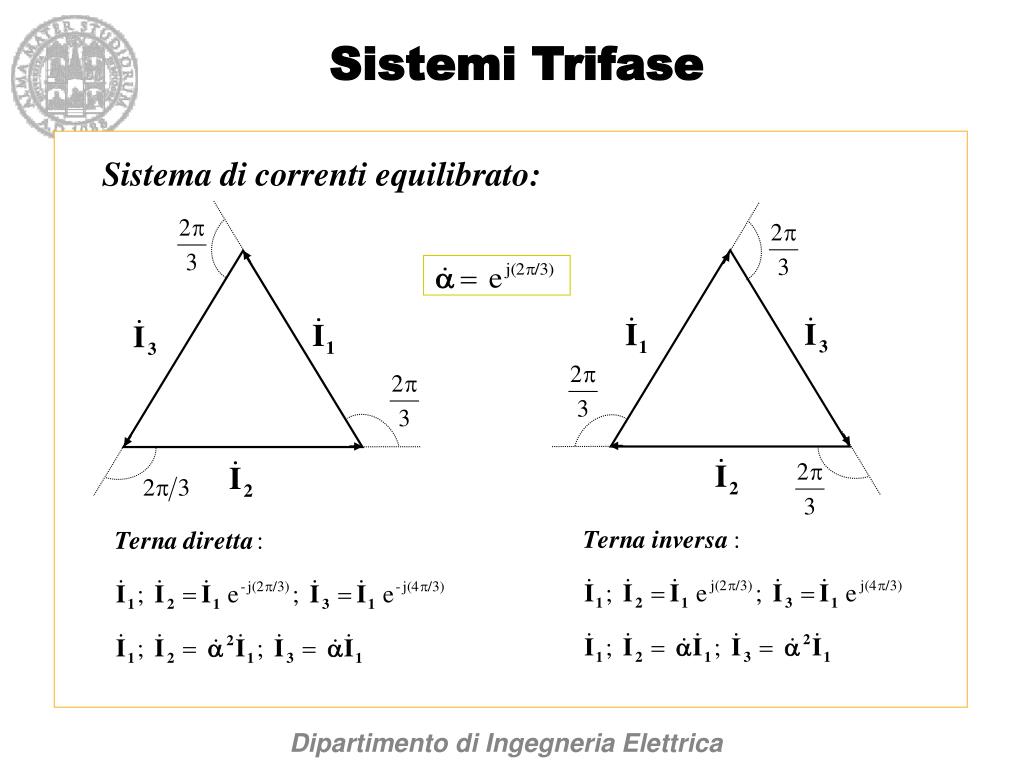

  4. Sistemi Trifase Sistema di correnti equilibrato: Dipartimento di Ingegneria Elettrica

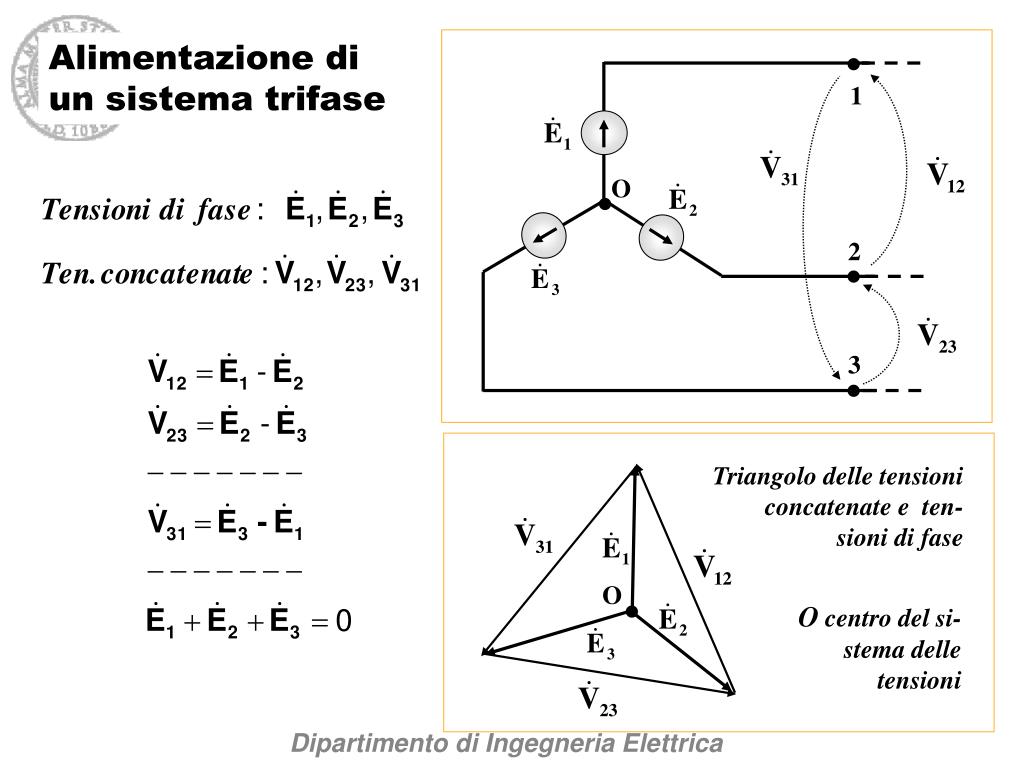

  5. · 1 O · 2 · 3 · Alimentazione di un sistema trifase Triangolo delle tensioni concatenate e ten- sioni di fase O · O centro del si- stema delle tensioni Dipartimento di Ingegneria Elettrica

  6. Sistema trifase simmetrico Sistema di tensioni simmetriche O O centro del si- stema delle tensioni · Dipartimento di Ingegneria Elettrica

  7. Sistema trifase simmetrico O · Dipartimento di Ingegneria Elettrica

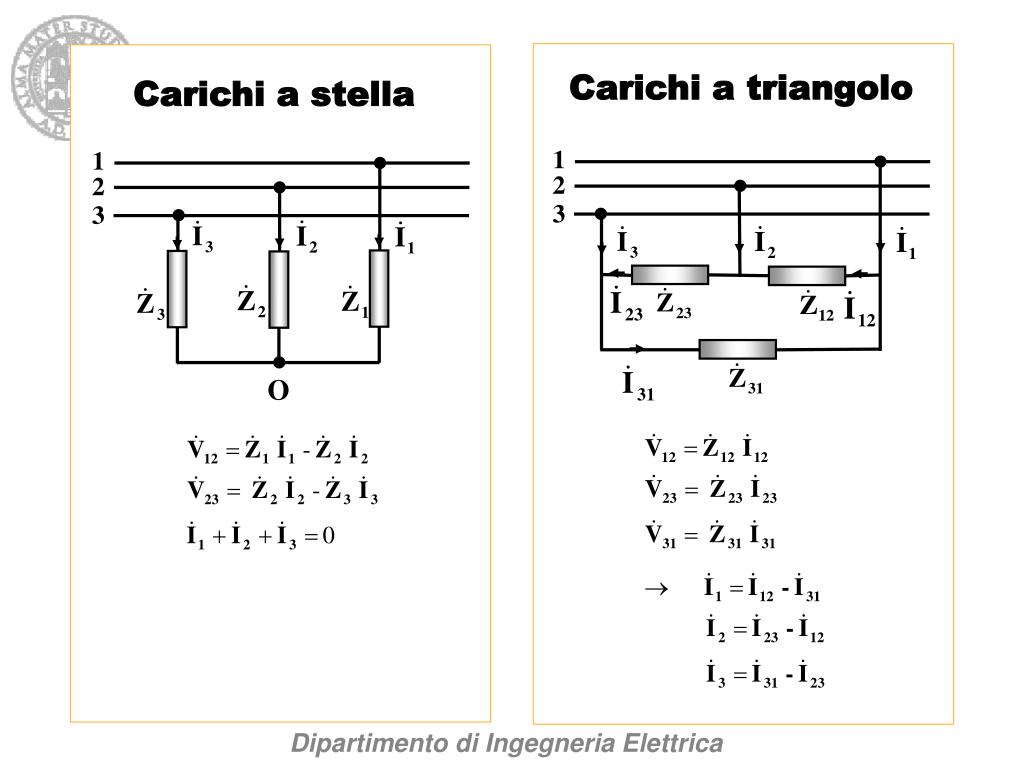

  8. · · 1 1 · · 2 2 · · 3 3 · O Carichi a triangolo Carichi a stella Dipartimento di Ingegneria Elettrica

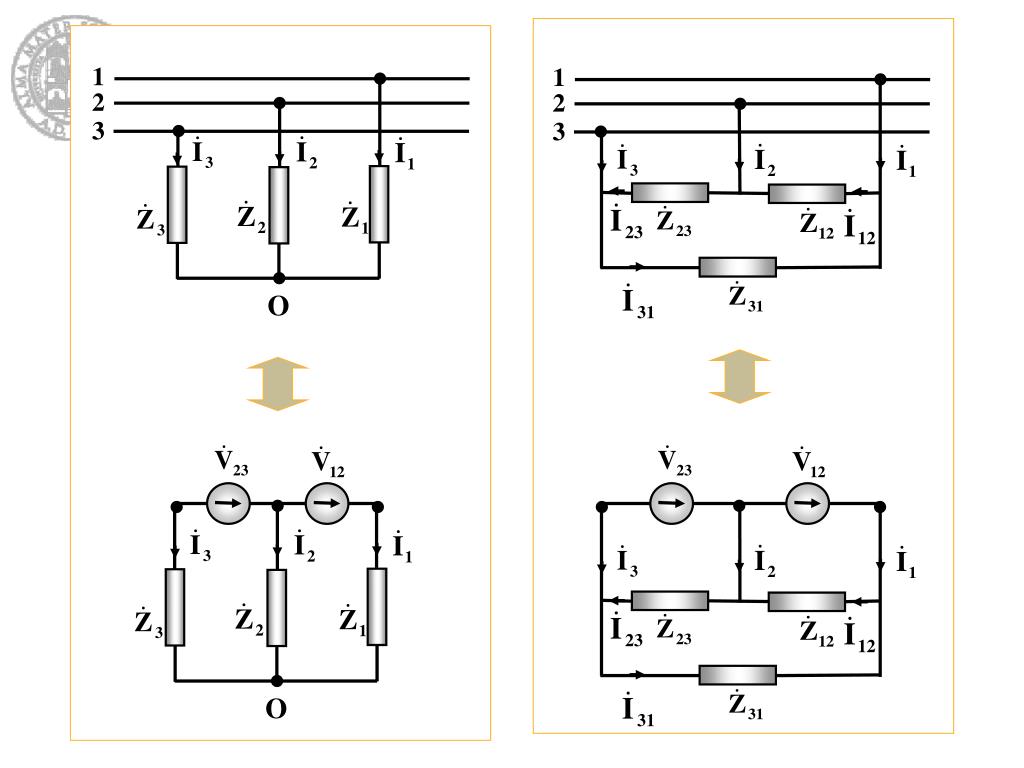

  9. · · 1 1 · · 2 2 · · 3 3 · O · · · · · · · O

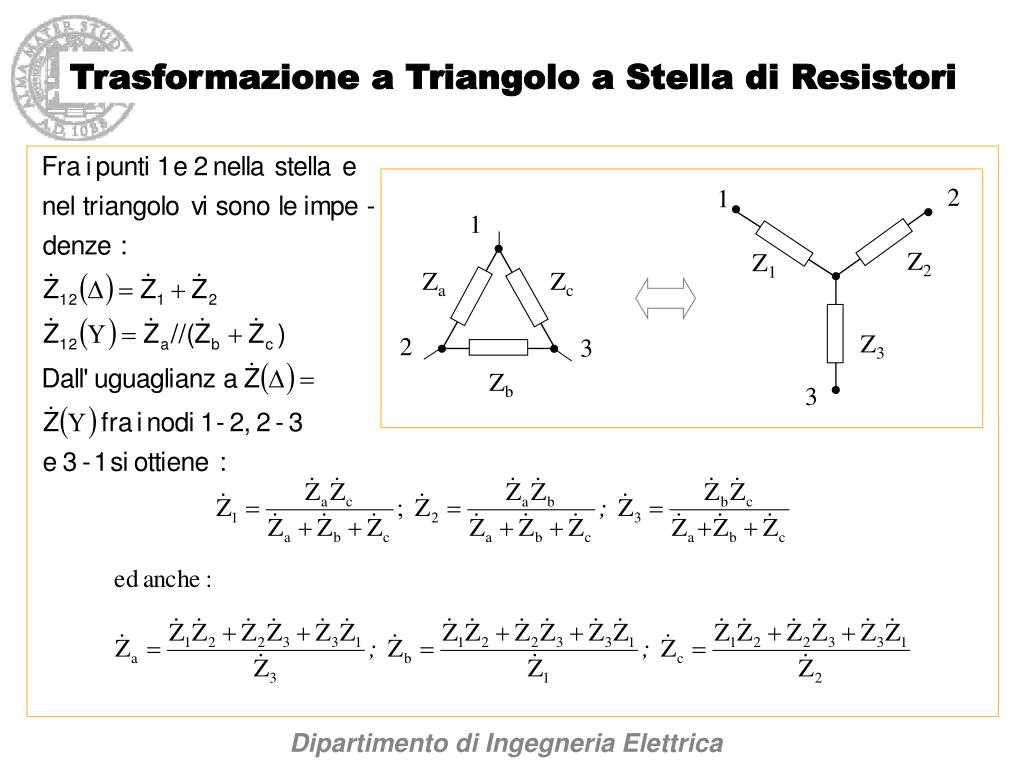

  10. 2 1 · · 1 · Z2 Z1 · Za Zc Z3 2 3 · · Zb · 3 Trasformazione a Triangolo a Stella di Resistori Dipartimento di Ingegneria Elettrica

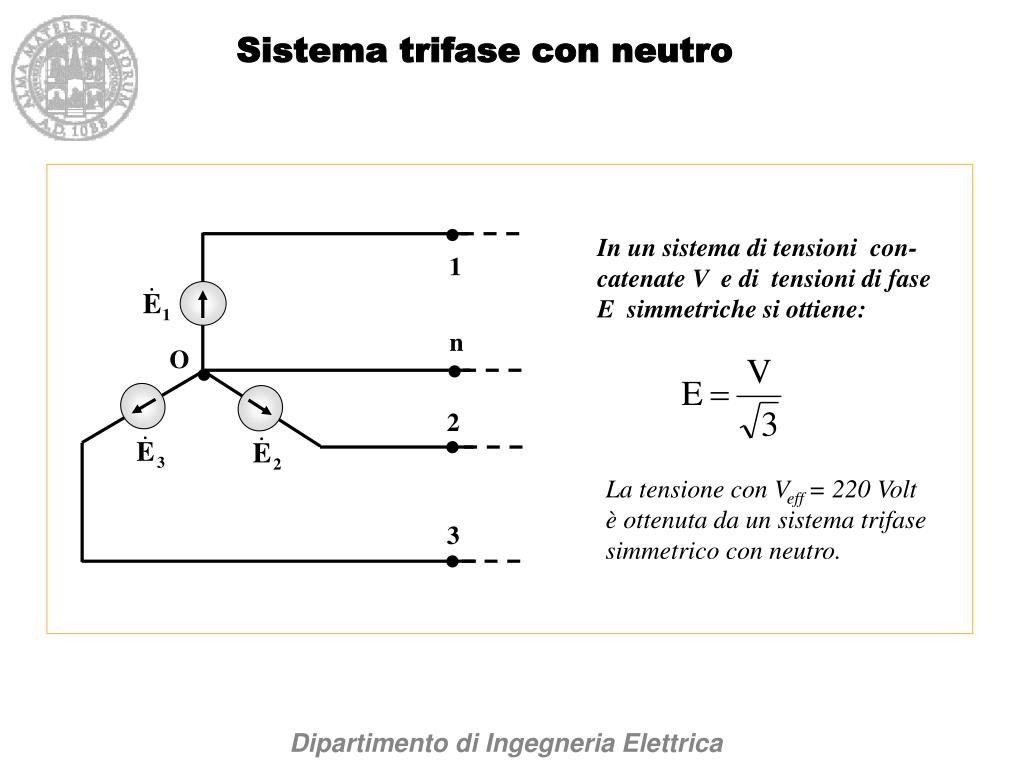

  11. · 1 n O · · 2 · 3 · Sistema trifase con neutro In un sistema di tensioni con- catenate V e di tensioni di fase E simmetriche si ottiene: La tensione con Veff = 220 Volt è ottenuta da un sistema trifase simmetrico con neutro. Dipartimento di Ingegneria Elettrica

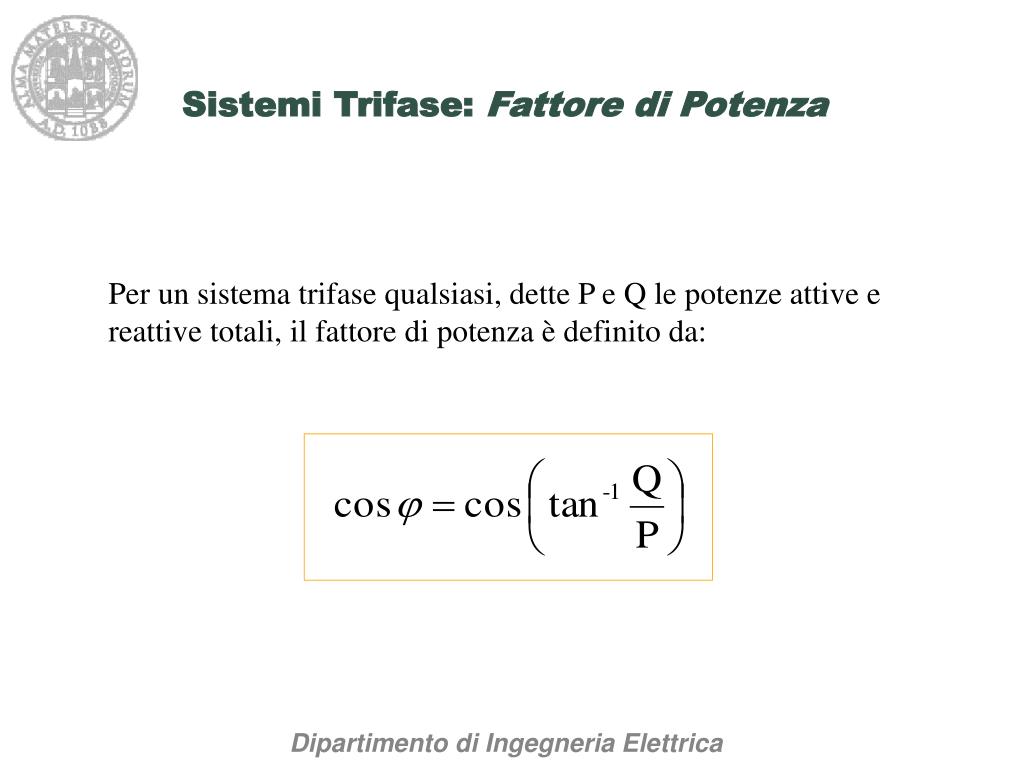

  12. Sistemi Trifase: Fattore di Potenza Per un sistema trifase qualsiasi, dette P e Q le potenze attive e reattive totali, il fattore di potenza è definito da: Dipartimento di Ingegneria Elettrica
